Разводка проводов – широко применяемые способы и схемы
Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.
Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.
Сначала монтируется внешнее электрооборудование
Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.
- В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
- Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
- Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
- Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
- Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.
Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.
Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.
Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

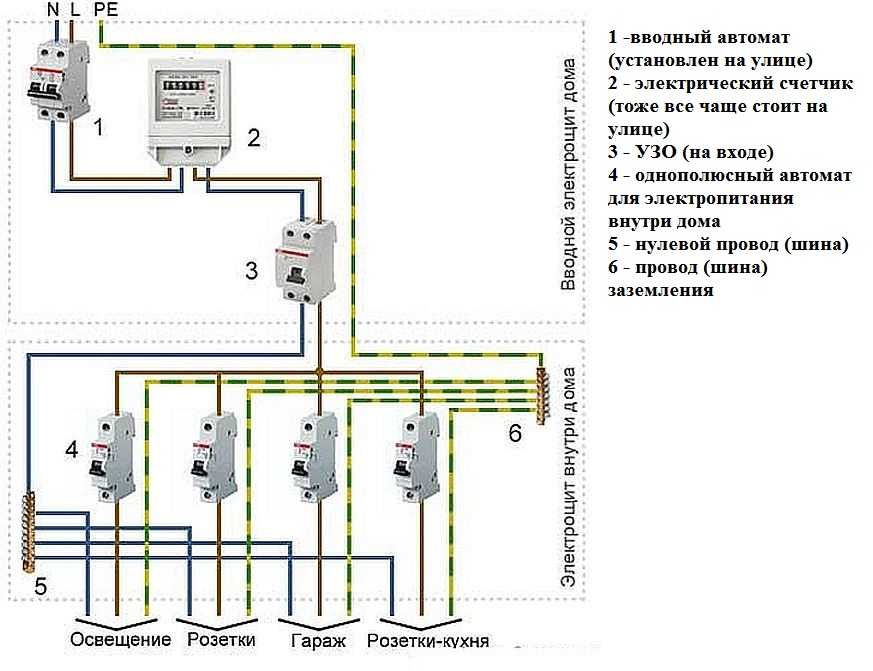

Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

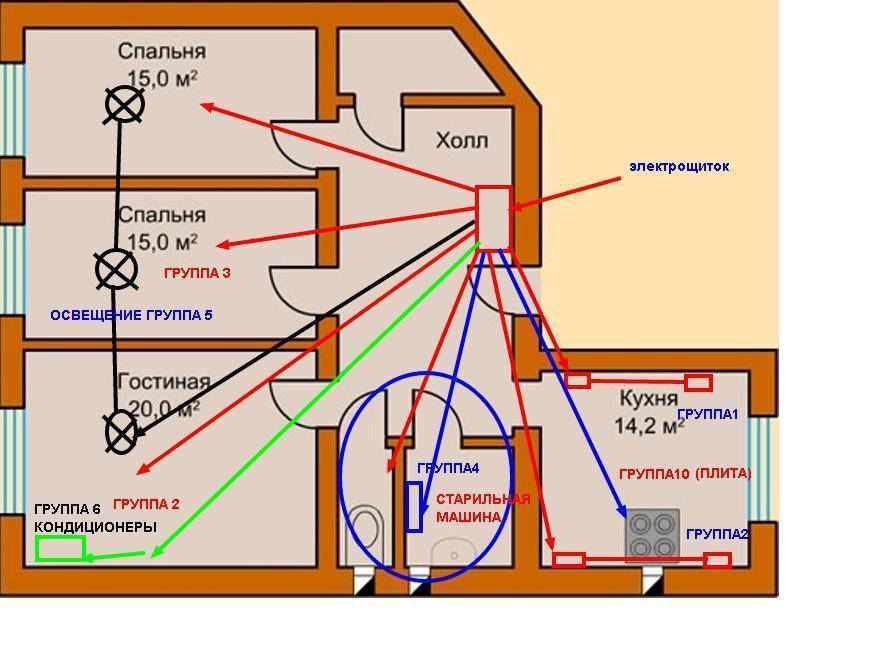

Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Монтаж скрытой проводки
- Необходимо сделать штробы или каналы в дереве, с помощью перьевого сверла, диаметр данного сверла должен соответствовать диаметру трубы или метало- рукава + 1, 2 мм., для того чтобы было легче пропихивать трубы;
- Если используются стальные трубы, то сначала монтируются они, а потом просовываются провода;
- Для гофрированного металлорукава, сначала провода, потом все вместе монтируется в канал;
- Распаячные коробки, желательно устанавливать, так, чтобы к ним всегда был доступ. Выпускать их наружу или использовать ревизионные «люки»;
- Установка выключателе, розеток, установка освещения зашивка стен, если это каркасное строение.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Монтаж электросчётчика
Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:
- наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
- внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).
Кабеля, розетки и другая аппаратура
Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).
Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!
Таблица выбора сечения провода.
Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):
Видео №1.
Видео №2.
1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.
2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.
Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!
Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.
Сборка электрического щита
На обычные розетки, не используемые для включения в них потребителей высокой мощности, обычно используют автоматы на 16 ампер (для примера, на один 16-амперный автомат, можно «повесить» 6-8 розеток.
Если точнее рассчитывать нужные автоматы, то углубимс в детали: допустим нам требуется запитать электрический водонагреватель, максимальная мощность которого равняется 2 кВт или 2000 Вт. 2000 Вт делим на нагрузку в сети – 220 вольт, и получаем ампераж, в нашем случае – 9.09 ампер. Для спокойствия и гарантии, ампераж автоматов должен несколько превышать рассчитанную нагрузку, и поставив 16-ти амперный автомат для подключения водонагревателя, мощность которого составляет 2 киловатта – мы как раз выполним это условие. Для группы розеток на одной линии, выбор автомата рассчитываем также – суммируем максимально возможные мощности потребителей и принимаем решение.

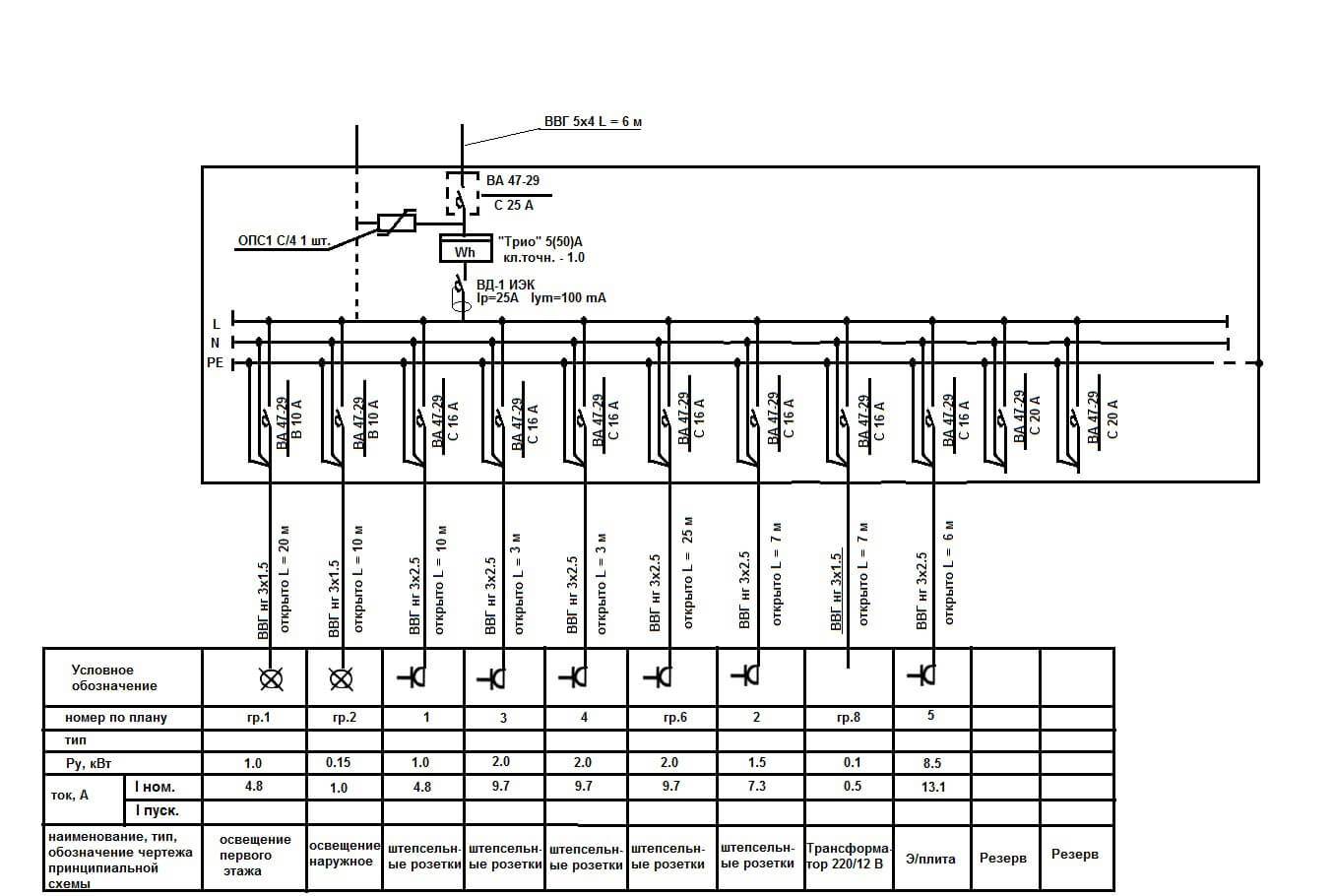

Переходим к однолинейной схеме, на которой проектировщики указали все параметры разводки электрических сетей в данном деревянном доме.

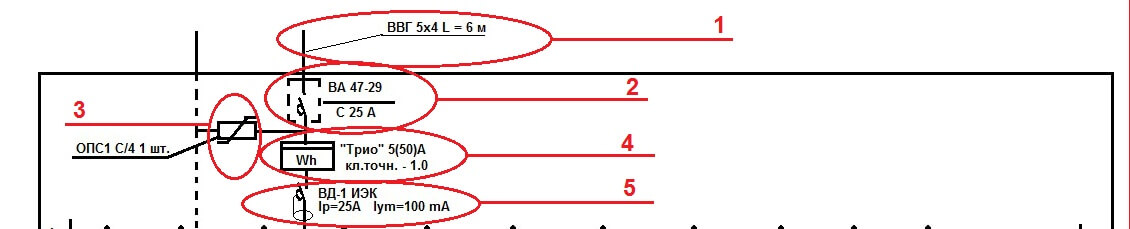

Ниже представлен фрагмент этой схемы.
- Вводной кабель ВВГ 5 х 4 (5 медных жил по 4 кв. мм каждая); L = 6 м – его длина от точки соединения с кабелем от питающего столба до входа в щит – 6 м – в нашем случае, так как дом деревянный, проникает в дом через наружную стену, исключительно в стальной трубе.

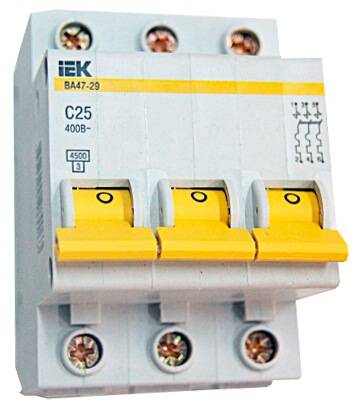

- ВА 47-29 С 25 А – вводной автомат или автоматический выключатель, запитывается от вводного кабеля ВВГ 5 х 4, то есть земля с нолём проходят мимо, а три фазы (в данном случае 3-х фазный ввод), подключаются к этому автоматическому выключателю и продолжают свой путь.
- Ограничитель импульсных перенапряжений — ОПС1 С/4 — служит для защиты внутренних распределительных цепей общественных и жилых зданий от коммутационных и грозовых импульсных перенапряжений. После вводного автомата параллельно, а не последовательно, подключается к трём фазам, а также, через него проходит ноль и, как мы видим по схеме, один контакт уходит на РЕ – землю.
- Теперь тот, кого не интересуют наши расходы – 3-х фазный электрический счётчик на 380 В – «Трио» 5(50)А, класс точности 1. После вводного автомата последовательно подключаем к нему 3 фазы и ноль. Последовательно 4 контакта – 3 фазы и ноль, уходят на УЗО.
Схема подключения счётчика Трио 5 (50) А
- УЗО или ВД-1 ИЭК выключает напряжение в сети во время утечки тока, т.е. не даёт нас ударить током при нарушении изоляции на проводе или при пробое на корпус бытового прибора. Подключается последовательно, после счётчика – через него проходит 3 фазы и ноль. Далее, ноль следует на свою нулевую шину, а одна из фаз, на однофазные автоматы, защищающие группы потребителей, о которых мы говорили выше.

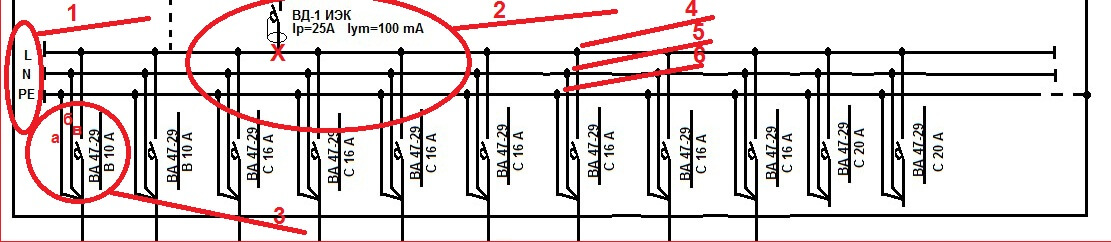

- На данном фрагменте L – фаза, N – ноль и PE – земля.
- Коммутация УЗО с фазами.
- Тут мы видим, что на группу 1 — «освещение первого этажа, транзитом проходят ноль и земля, а фаза, параллельно на автомат ВА 47 – 29 / В 10 А – по такому же принципу, подключаются остальные автоматы, защищающие свои группы и линии. Так же, на данном фрагменте мы видим, что мощность автоматов, в зависимости от питающихся через них групп, местами рознится – про выбор автоматов мы говорили выше.
Важно понимать, что при устройстве электрического щита, болтовые соединения автоматов и другого оборудования нужно тщательно затягивать, чтобы контакт был хорошим. Плохой контакт ведёт к нагреву, и как следствие, пожару
- Фаза, идущая с общей жилы, через автоматический выключатель на свою группу.
- Ноль или нейтраль – следует транзитом с нулевой шины на свою группу.
- Земля, так же следует транзитом с земляной шины на свою группу.

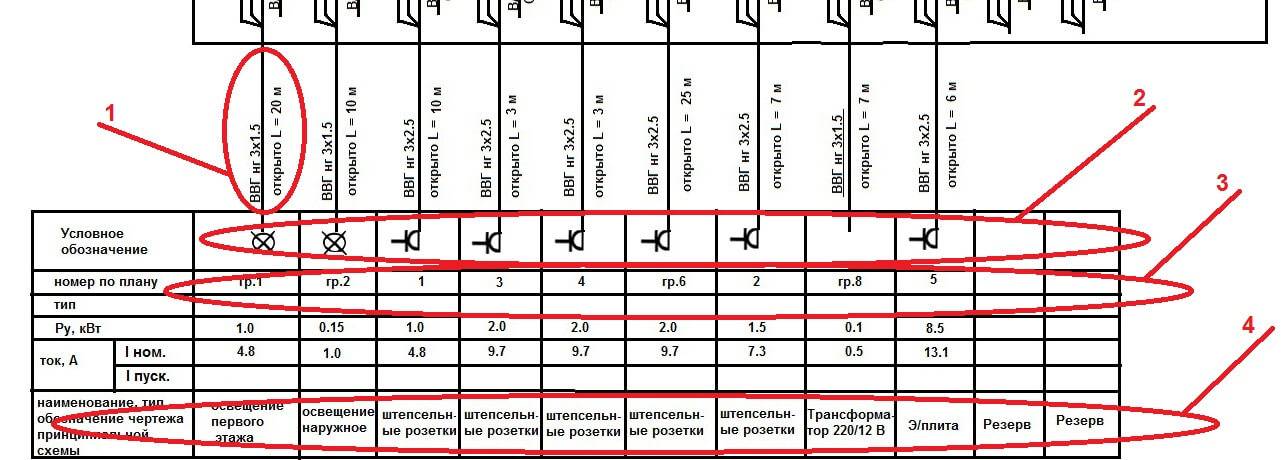

На данном рисунке мы видим какой автомат каким проводом и что питает.
- В этой группе для освещения используется кабель ВВГ нг 3 х 1.5.
- Показано, что питает каждая из групп и линий.
- К какой группе принадлежит питающий провод.
- Пояснение – что и где запитывается в каждой из групп / линий.

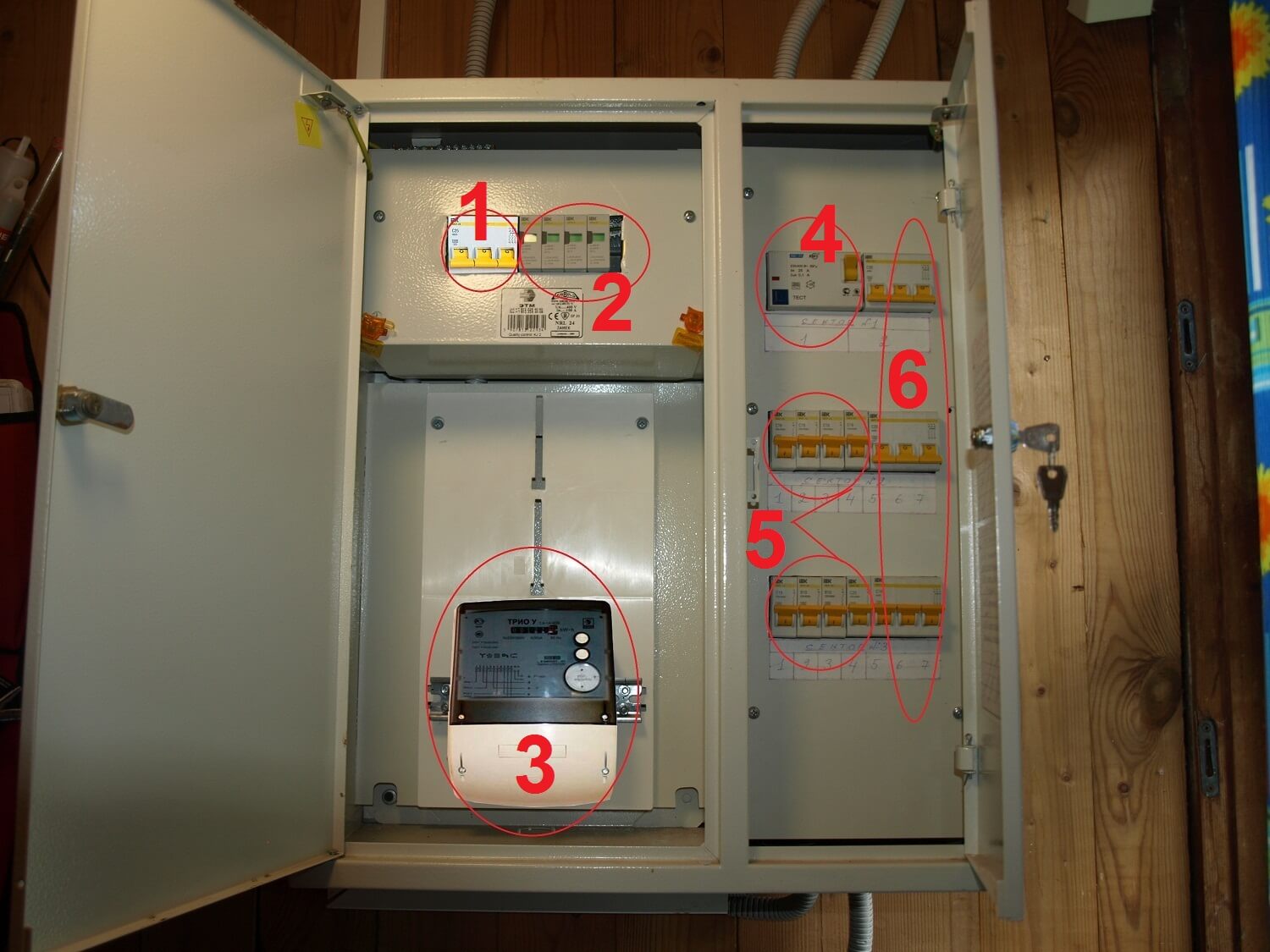

Вот что у нас получилось.
- Вводной автомат – ВА 47-29 С 25 А.
- Ограничитель импульсных перенапряжений – ОПС1 С/4.
- Счётчик Трио» 5(50)А.
- УЗО — ВД-1 ИЭК.
- Групповые 1-фазные автоматы.
- Резервные 3-х фазные автоматы – в данный момент не используются.
Какая электропроводка подходит для деревянного дома?
Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.
Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.
Открытая или закрытая?
В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:
Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.
Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.
Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.
Составление схемы
Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов
При составлении плана-схемы отдельное внимание обращается на следующие моменты:
Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.
Скрытая электропроводка в доме из СИП-панелей
Требования по обеспечению пожаробезопасности домов из СИП-панелей особенно высоки, так как эти конструкции легковоспламеняемы.
СИП-панель – это «пирог» из двух ориентированно-стружечных плит со слоем утеплителя между ними, в котором для монтажа скрытой проводки производителями устраиваются внутренние каналы.
Согласно СП 31-105-2002, скрытую проводку в данном случае можно монтировать по штатным каналам – без дополнительной защиты трубами, но используя кабель NYM. Однако ПУЭ предписывают устраивать электропроводку в деревянном доме только по металлическим трубам.
Разрешить это противоречие можно двумя способами, но оба они затратны финансово и по времени:
- согласно ПУЭ смонтировать скрытую проводку в металлических трубах по стенам и потолку, после чего выполнить на них обрешётку и обшить гипсокартоном (способ ещё и «крадёт» габариты помещений);
- последовательно смонтировать на стены 3 слоя ГКЛ – первый как гипсовое защитное основание, во втором после установки выполнить штробы под проводку, третьим сплошным листом покрыть второй.
Разумной альтернативой этим дорогостоящим решениям в домах из СИП-панелей является монтаж открытой проводки.
Достоинства скрытой электропроводки
- Отсутствие необходимости в маскировке или декоративном оформлении элементов электропроводки.
- Минимальная вероятность повреждения кабеля.
- Простота замены линий – протяжкой по старой трубе нового кабеля.
- Высокая электро- и пожаробезопасность при правильности выполнения монтажа.
- Скрытая система электроснабжения не мешает отделочным работам.
Недостатки скрытой проводки
- Сложность исполнения как основной системы электроснабжения, так и дополнительных скрытых ответвлений.
- Высокие расценки выполнения монтажа.
- Дополнительные затраты на трубы.
- Невозможность визуального контроля технического состояния проводки.
Ввод в дом
Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.
Прокладка кабеля в земле
Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.
В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.
Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.
Прокладка кабеля по воздуху
Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.
Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).
В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).
Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.
Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.
В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы
Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек
Установка щитка
Щиток представляет собой начальную точку, к которой подводится извне силовой электрокабель, а затем электричество распределяется по всем помещениям. Он представляет собой короб из пластика или металла с посадочными местами под счетчик, главный и дополнительные автоматы, защитные устройства. Нормы не оговаривают размер корпуса. Рекомендуется брать его с запасом, чтобы иметь возможность при ремонте, расширении, модернизации сети поставить дополнительные элементы. Для частного владения достаточно щитка на 12-15 модулей. Обычно его размещают в коридоре, вертикально, на высоте, удобной для обслуживания (около 1,5 м от пола). Основа щитка должны быть несгораемой, например, металлический лист.
Запрещено располагать щиток под санузлом, ванной комнатой, другим помещением, которое может привести к затоплению. От труб горячего и холодного водопровода следует отступить минимум 0,5 м. Если в помещении проходит газопровод, расположена обвязка жидкотопливного котла, в нем нельзя размещать щиток.
Первым делом монтируют корпус щитка. Затем действуют поэтапно:
- заводят вводной кабель;
- подсоединяют его к вводному автомату;
- монтируют счетчик;
- устанавливают на дин-рейке автоматы разных групп, монтируют реле напряжения;
- зажимы электроприборов соединяют одножильным кабелем.
При устройстве щитка следят за качеством болтовых соединений. Плохой контакт приводит к возгоранию.
Закончив монтаж электропроводки своими руками в деревянном доме в щитке, необходимо маркером подписать все модули, обозначить их группы. Схему подключения рекомендуется продублировать на дверце щитка.
