Как сделать заземление в частном доме, на даче

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
   • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
   • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

Описание готовых комплектов для заземления

Существует две разновидности готовых комплектов:

• Штыри из черного металла могут идти с антикоррозионным покрытием и без него. Главное преимущество этой разновидности в невысокой стоимости, но продолжительность службы модели составляет не более 10 лет, что является существенным недостатком. Если же такие штыри использовать во влажной почве, то срок их службы сократится вдвое и составит 5 лет. Из-за разрушения металла на протяжении эксплуатации эффективность заземления ухудшается.

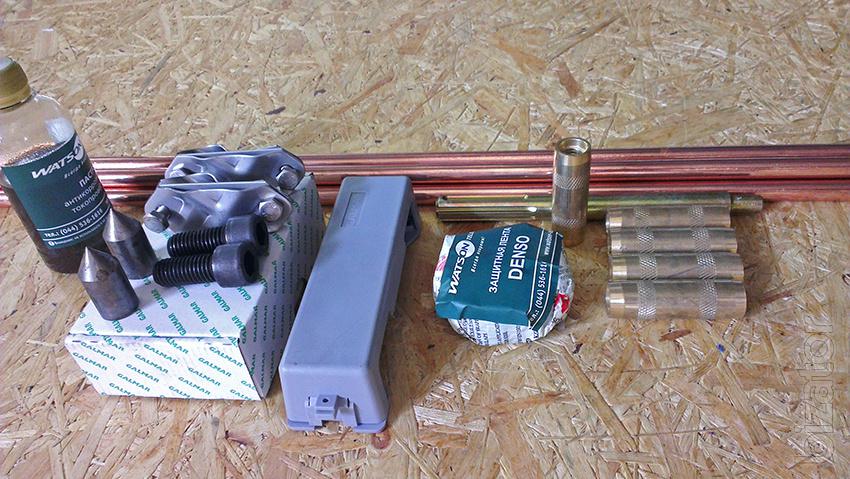

• Модульно-штыревые комплекты состоят из стальных прутков длиной минимум 150 см, которые имеют специальные резьбовые соединения. Для защиты от коррозии штыри имеют покрытие из меди или нержавеющей стали. Их заглубляют в почву перфоратором. Поскольку установка производится на значительную глубину, сезонные колебания не влияют на параметры «земли». Минимальный срок эксплуатации зависит от типа покрытия. Элементы с омеднением прослужат 30 лет, а штыри с покрытием из нержавеющей стали – 50 лет.

Монтаж заземления своими руками

Качественные стержни глубинного заземления и подделки

Электромонтаж дома невозможен без заземления, поскольку оно предусматривается техническими нормами электроснабжения. По сути, это несколько соединенных электродов, зарытых в землю в один ряд или в виде треугольника. Такая конструкция подсоединяется специальными кабелями к электрощиткам в здании.

Все это можно сделать собственноручно, неплохо при этом сэкономив. Главное – точно следовать инструкции.

Этап первый

Сначала определитесь с местом установки электродов. Профессионалы утверждают, что контур лучше монтировать неподалеку от вводного распределительного прибора, но не ближе одного метра к дому (в идеале — 3–4 метра).

Этап второй

Приготовьте электроды. Они должны быть медными или стальными, красить их категорически запрещено! Зачастую для этого используют:

• стальные полосы, 4х40 мм;
• уголки из стали, 5х50х50 мм.

Стандартное количество уголков – три штуки, высота – 2,5–3 м. Количество полос – тоже три штуки, по 60–70 см в длину.

Этап третий

Монтаж заземления своими руками

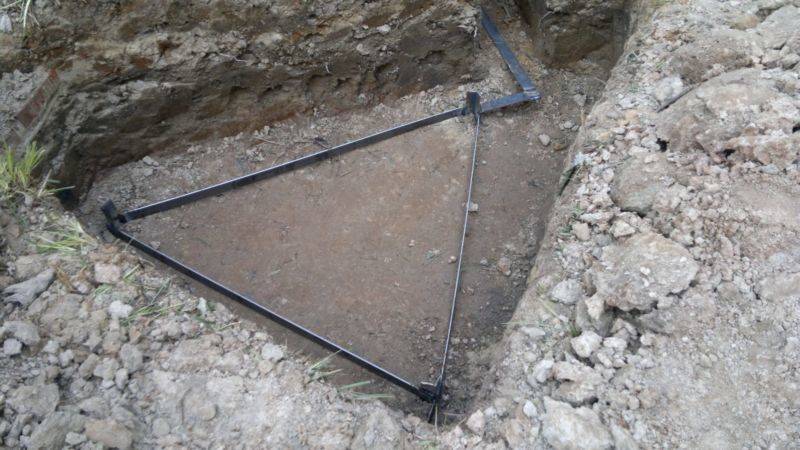

Погрузите уголки в заранее выбранное место так, чтобы они образовали правильный треугольник. Это можно сделать одним из двух способов:

• вырыть траншею 3х3 метра, ее глубина должна быть такой, чтобы над поверхностью оставалось 20 см каждого уголка;
• вдавить их в землю, прибегая к помощи экскаватора. Для этого зафиксируйте уголки в вертикальном положении, после чего трактор вдавит их на требуемую глубину.

Также обратите внимание на тот факт, что для прокладки контура заземления идеально подходят такие типы грунта, как:

• торф;
• влажная глина;
• суглинок.

Вместе с тем проложить этот контур в скальной или каменной породе будет крайне трудно, а нередко и вовсе невозможно. Еще один важный момент – глубина нижней точки контура должна находиться ниже уровня замерзания грунта(зачастую это от 1,5 до 3 метров, в зависимости от региона).

Этап четвертый

После погружения электродов вы должны соединить их между собой сверху. Используйте для этого металлические полосы, приваривая их таким образом, чтобы они огибали полученный треугольник. Постарайтесь добиться максимальной площади провара. Еще раз отметим, что красить металлические элементы не нужно – чем больше они поржавеют, тем лучше будет растекаться электрический ток в грунте.

Затем к контуру приварите еще одну полосу такой же ширины, уходящую в дом (как показано на схеме).

Этап шестой

Проведите от электрощитка нулевой провод ко всем розеткам дома. Это и есть третий провод заземления (первые два – «+» и «–»), которого не хватало.

Монатж и проверка заземления

По окончании установки контура проверьте его сопротивление. Для этого обратитесь в одну из специальных электротехнических лабораторий, сотрудники сделают это с помощью специального прибора – измерителя параметров (зачастую для измерения используется оммометр «Евротест ХЕ»). Если сопротивление в норме, работники энергоуправления заполнят специальный паспорт, в противном случае вам придется установить в землю дополнительный электрод (электроды) и произвести повторную проверку.

Если сделаете все правильно, то тем самым вы надежно защитите себя и своих близких от удара током в случае короткого замыкания или выхода из строя одного из приборов.

Пример расчета ЗУ

В качестве примера рассматривается расчет сопротивления одиночного вертикального стержня (фото справа). Для его проведения

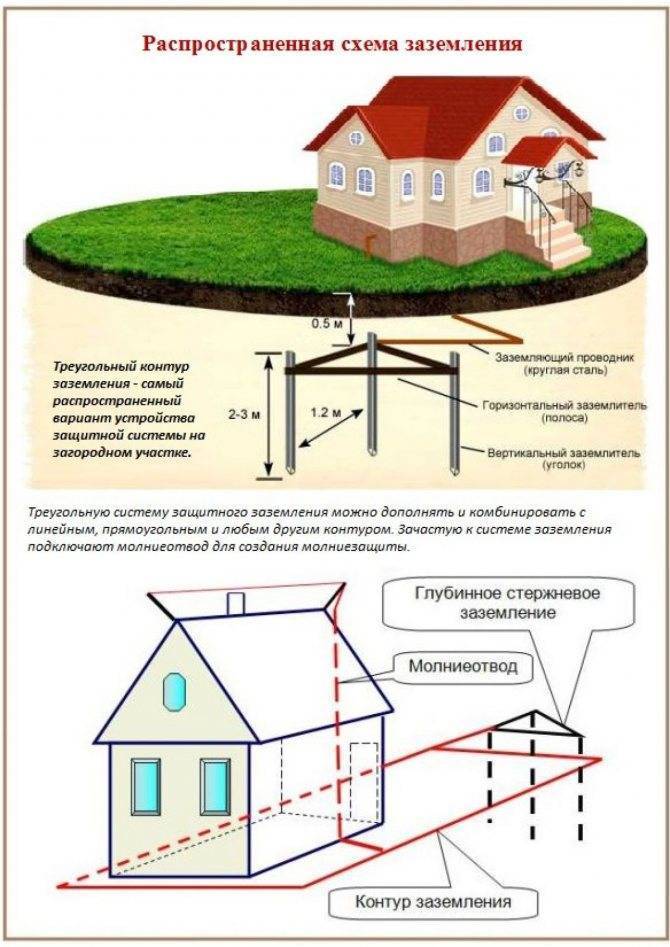

Схема установки одиночного вертикального заземлителя

используются следующие данные:

ρ – удельное сопротивление почвы (в Омах на·метр);

L – общая длина исходного стержня (в метрах);

d – его основной типоразмер (диаметр) в метрах;

Т – расстояние от поверхности земли до середины штыря.

Если исключить влияние факторов, определяющих растекание тока в горизонтальных элементах, сопротивление для вертикальных кольев вычисляется так:

Требуемое число стержней, гарантирующее нужную величину проводимости (без учета горизонтальных составляющих) определяется из следующей формулы: где Rн – это нормируемый ПТЭЭП эталонный показатель растекания.

С учетом не рассматриваемых ранее горизонтальных элементов формула для определения числа прутьев приобретает такой вид:

где ηв – коэффициент загруженности ЗК, учитывающий влияние токов стекания различных прутьев друг на друга.

При чрезмерно «плотном» их расположении комплексное сопротивление ЗК заметно возрастает. Полученное в результате предложенных выкладок значение проводимости округляется затем в большую сторону.

Подготовка к заземлению на дачном участке

Заземление на даче осуществляют в несколько этапов.

Разработка схемы заземления

На практике используют несколько схем:

1. Линейная. Погруженные в землю на глубину 1,2–3 м стержни размещают и соединяют последовательно. Если нарушаются соединения, работают только ближайшие к электрощиту электроды.
2. Замкнутая. В землю забивают 3 электрода, соединяют их между собой. Глубина аналогична таковой у линейного контура. Схема по очертаниям напоминает геометрическую фигуру, отчего получила более распространенное название – треугольник. При повреждении какой-либо перемычки, кроме шины, ведущей к щиту, система работает как линейная.
3. Штыревая. Стержень забивают на большую глубину – до 20 м. Применяют отрезки, которые наращивают по мере заглубления.
4. В последнем случае при строительстве дома заземляют арматурный каркас строения.

Оптимальный выбор схемы для самостоятельного устройства заземления – треугольник (замкнутая) или линейная. Первая более эффективна, надежна. Сам процесс монтажа у них почти не отличается. Используются аналогичные стержни и перемычки.

Чтобы рассчитать размеры контура, желательно обратиться к специалистам местной энергоснабжающей службы.

Подготовка материалов

Электроды с одной стороны обрезают болгаркой наискосок. Острый конец лучше заходит в землю при забивании. Рекомендуемая длина стержней – от 1,2 до 3 м. Для замкнутой системы понадобится минимум 3 электрода, для линейной – 4–6 шт.

Метраж шин зависит от расстояния между стержнями. На одном конце той, которая будет идти к распределительному шкафу, приваривают болт М10. Он служит для крепления медной клеммы провода заземления, который уйдет на щит.

Разметка участка

Расстояние между вводно-распределительным щитом и ближайшим к нему электродом должно составлять не менее 10 м. Устраивают контур подальше от мест, по которым ходят люди или проезжают машины.

Намечают точки расположения электродов на участке в соответствии с выбранной схемой. Минимальное расстояние между заземлителями равно их наименьшей допустимой длине – 1,2 м. Лучше использовать трехметровые электроды, выдерживать между ними расстояние 3 м.

Заземлить самостоятельно в частном доме

Заземляющий контур — основа для последующих действий. В самом начале для него делается траншея длиной треугольной стороны в 3 метра. Эта величина будет оптимальна. Затем устанавливается контур, а после штыри, если сопротивление неудовлетворительное.
В каждом углу треугольника надлежит пробурить по одной скважине, достигающей примерно половину метра. Большая глубина не так важна, как то, что необходимо забить в землю электроды. Для того чтобы сделать скважины, используют ручные, бензиновые ямобуры.
Вместо штыря можно пользоваться уголком, выполненным из стали

Однако перед эксплуатацией важно заняться его заточкой. Мастера делают это с помощью болгарки либо отрезного диска.
Затем в скважину помещается проводник электрического тока, а в грунт забивается то, что не вошло внутрь.
Теперь три метра, предоставленные для выделенного уголка, превратились в 3/4 см

Выбуренная скважина наполняется глинозёмом, после чего следует установить шины.
Для того чтобы скрепить проводники тока с шинами, нужно сварить их вместе. При этом не рекомендуется применять болты, так как посредством такого соединения невозможно скрепить элементы достаточно надёжно.
После окончания сварки штырей и шин следует прокрасить швы соединения. Контур прокрашивать не стоит, однако швы подвергаются эффекту коррозии. Во избежание появления нежелательной ржавчины следует провести требуемую покраску.
После этого нужно приварить заземляющую шину, что рядом с домом. Её длину можно рассчитать, если сложить расстояние до здания и высоту положенного фундамента. Затем она крепится к фундаменту постройки. Для этого можно использовать дюбель-гвозди.
Предварительно в верхней части надлежит просверлить 2 отверстия, куда вкручиваются болтовые изделия. Затем к ним прикрепляется кабель заземления, ведущий внутрь здания.

Завершить этот процесс необходимо, покрасив часть шины, располагающейся над землёй. Затем нужно закрыть болты. На этом заканчивается монтаж защитного контура.

Таким образом, заземляющий контур может установить любой, не обладающий особыми навыками

Однако важно понимать, что это довольно нелегко

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

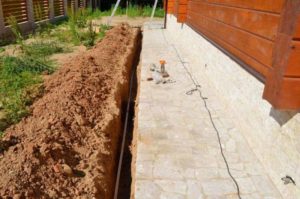

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

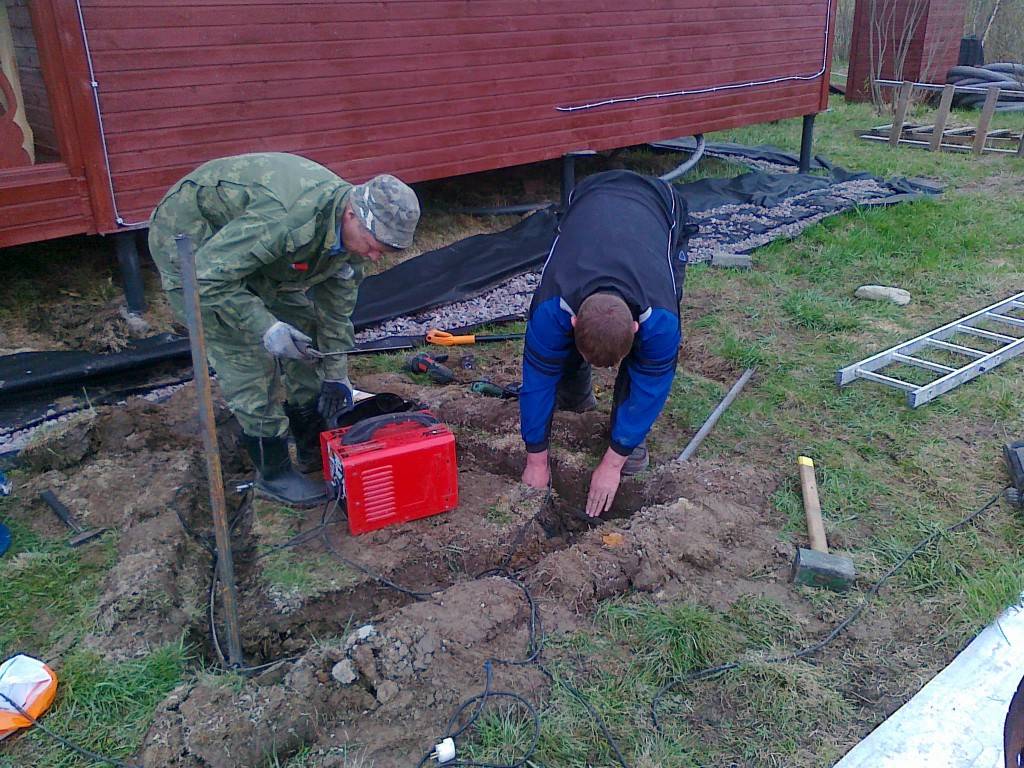

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От  него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены

Необходимые инструменты и материалы

Для изготовления искусственных заземлителей применяется стальной металлопрокат. Лучше всего для этих целей подходят круглые прутки, трубы разного сечения и уголки.

Категорически запрещается использовать в качестве заземляющих проводников и заземлителей профильную арматуру. Это связано с каленым наружным слоем, имеющимся во всех изделиях этого типа. В результате, нарушается распределение тока по сечению, а процесс окисления происходит намного быстрее.

С целью защиты металла от коррозии, практикуется использование оцинкованных электродов. В некоторых случаях функции заземлителя может выполнять электропроводный бетон.

Существуют наборы заводского изготовления, состоящие из цельнотянутых штырей, покрытых медью. Их длина составляет 1,5 метра, а на конце имеется резьба. Для соединения штырей между собой предусмотрены специальные латунные резьбовые муфты. Погружение в землю электродов осуществляется ручными ударными инструментами повышенной мощности с помощью переходника и направляющей головки. Электроды соединяются с заземляющим проводником зажимами, изготовленными из нержавеющей, стали. Защита соединений от коррозии на стыках выполняется путем покрытия специальной пастой.

Нельзя производить окраску заземлителей или наносить на них другие покрытия, способствующие снижению проводимости. Однако под действием коррозии толщина стальных деталей постепенно снижается. Этот фактор должен обязательно учитываться, поэтому сечение электрода подбирается с определенным запасом. Таким образом, обеспечивается достаточно продолжительная эксплуатация контура.

В нормативных документах определяется минимально допустимое сечение заземлителей, которое должно учитываться при выборе материалов. Так, для прута, оцинкованного этот параметр составляет 6 мм2, для прута из обычного черного металла – 10 мм2, а для прямоугольного проката – 48 мм2. Стенки труб или полки стальных прокатов выбираются с минимальной толщиной 4 мм.

Большое значение имеет правильный выбор материала, используемого для соединения электродов. В большинстве случаев применяется полоса, однако в определенных условиях допускается использование трубы, уголка или проволоки. С помощью этих материалов заземление может быть подведено прямо к электрическому щиту. Сечение заземляющего проводника, находящегося внутри здания, должно совпадать с сечением фазного провода, применяемого в разводке.

Все заземляющие проводники подключаются к единой шине заземления, используемой для коммутации. Сама шина изготавливается из специальной электротехнической бронзы. Она является одним из элементов распределительного щита и закрепляется непосредственно на его стенке. Для выполнения работ может потребоваться кувалда и стремянка. Соединение деталей из проката черного металла осуществляется с помощью сварки.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Технические требования к контуру заземления

Основными эксплуатационными характеристиками считаются две:

1. надежность конструкции, способной длительное время находиться в готовности к пропусканию через себя огромной энергии молнии;
2. хорошая электрическая проводимость токов коротких замыканий на землю и утечек в любой неблагоприятный для этого сезон года.

Надежность заземления

Токи молнии могут превышать сотни килоампер, но, они действуют очень быстрым разрядом. Даже за совсем короткое время они способны прожечь крышу здания, расколоть вдоль ствола гигантское дерево. Такую большую энергию должно передать от молниеотвода в землю сделанное своими руками заземление.

Создавать конструкцию контура необходимо из новых металлических деталей. Если использовать стальные уголки для электродов, то их надо выбирать с габаритами не менее чем 40×40 мм, а для соединительной обвязки применять полосы с поперечным сечением от 50 кв мм.

Более тонкие детали могут не справиться с пропусканием мощного энергетического потока и сгорят. Тогда молния найдет другой путь — вполне возможно, что через оборудование жилища.

Все соединения деталей контура заземления при самодельной сборке собираются только сваркой. Швы должны выполняться качественно и не разрушаться под действием агрессивной среды грунта длительное время.

Электрическая проводимость заземления

На этот показатель влияют многие факторы:

• состав грунта;
• климатические условия местности;
• время года;
• конструкция контура заземления.

Влияние грунтов

Скальные, песчаные, глинистые, торфяные почвы обладают разным электрическим сопротивлением. Если здание построено на каменистой почве или скале, то добиться хорошей проводимости контура заземления довольно сложно. Ему необходимо создавать много электродов и заглублять их далеко в почву.

На глинах и торфяниках с высоким уровнем грунтовых вод этот вопрос решается просто, а на песчаных — занимает среднее положение.

Сезон, время года

Жарким летним месяцем грунтовые воды расположены низко. Во время сильных морозов зимой они сверху промерзают. Благодаря этому электрическое сопротивление почвы возрастает, а проводимость — снижается. В эти периоды и следует выполнять электрические замеры контура заземления. Они будут отражать реальные характеристики электрической схемы при ее отягченных обстоятельствах.

В период весенне-осенней распутицы, как и при сильном дожде, создаются благоприятные условия для растекания токов через контур заземления. Делать замеры и испытания контура при таких условиях не имеет смысла: вы не будете знать реальных параметров и не сможете принять действенных мер для их восстановления в случаях нарушения.

Влияние конструкции заземления

Чтобы токи молнии надежно проходили через наш контур в землю, необходимо обеспечивать достаточную контактную площадь заглубленной металлической части с почвой. Делается это за счет выбора количества электродов, их длины, метода подключения.

Металл электродов тоже влияет на проводимость контура. Стальные электроды, размещенные в грунте, находятся в агрессивной среде, постоянно подвергаются коррозии. Частички ржавчины со временем утолщаются, образуются чешуйки, которые периодически отходят от металла.

Попавший между ними и электродом воздух отодвигает грунт от металла, электрический контакт которого с почвой нарушается, сопротивление току возрастает. Этот процесс коррозии остановить невозможно, красить электроды нельзя, а их состояние следует контролировать периодическими замерами.

Промышленные детали контуров заземления, выпускаемые производителями для современных домов, дач и коттеджей, покрывают слоем гальванопластики, более устойчивым к агрессивному воздействию почвы. Они могут служить на несколько десятилетий дольше, чем простые стальные уголки или трубы.
