Как выбрать сечение кабеля

Как правильно произвести расчет по другим показателям

При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.

По току

Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.

Сечение, мм2Ток, А по типу прокладки
ОткрытыйОдна труба
2 одножильных3 одножильных4 одножильных1 двухжильный1 трехжильный
0,511
0,7515
1171615141514
1,2201816151614,5
1,5231917161815
2262422202321
2,5302725252524
3343228262824
4413835302227

По длине

В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.

Мощность, ВтТок, А1,5 мм22,5 мм24 мм26 мм2
5002,5100 м165 м265 м395 м
10004,6 м30 м84 м135 м200 м
15006,8 м33 м57 м90 м130 м
20009 м25 с43 м68 м100 м
250011,5 м20 м34 м54 м80 м
300013,5 м17 м29 м45 м66 м
350016 м14 м24 м39 м56 м
400018 м21 м34 м49 м
450020 м19 м30 м44 м

По нагрузке

Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.

Разность напряжения, %Момент нагрузки по сечению провода
1,52,546
1108180288432
2216360576864
33245408641296
443272011521728
554090014402160

Трёхфазная электрическая сеть

Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:

  1. Составляется список домашних электроприборов.
  2. На основании документации или таблицы указывается номинальная мощность.
  3. Устанавливается возможность эксплуатации техники при единовременной нагрузке.
  4. Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
  5. Номинальная мощность оборудования умножается на поправочный коэффициент.
  6. Все данные суммируются.
  7. Находится значение в таблице и к нему прибавляется еще 15 %.

По напряжению

Программа для расчета падения напряжения на кабеле

Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:

  • длины провода – при увеличении напряжение падает;
  • площадь поперечного сечения – при увеличении снижается падение напряжения;
  • удельное сопротивление проводника – стандартный размер 1 мм2/1 м.

Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:

  1. Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
  2. На основании таблиц ПУЭ устанавливается сечение провода по току.
  3. Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
  4. Находится падение напряжения по формуле ΔU=I*R.
  5. Вычисляется процент падения напряжения ΔU/U.

Если результат больше 5 %, подбирается кабель с большим сечением.

По плотности тока

Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.

Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.

По маркировке проводов

Кабель ВВГ-нг

Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.

Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

Определение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Схемы прокладки кабелей

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Схема трехжильной проводки

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Основные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

Варианты соединения проводов

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля по мощности электроприборов.

Каждый кабель имеет номинальную мощность, которую при работе электроприборов он способен выдержать. Когда мощность всех электроприборов в квартире будет превышать расчетный показатель проводника, то аварии в скором времени не избежать.

Рассчитать мощность электроприборов в квартире или доме можно самостоятельно, для этого необходимо выписать на лист бумаги характеристики каждого прибора отдельно (телевизора, пылесоса, плиты, светильников). Затем все полученные значения суммируются, а готовое число используется для выбора оптимального диаметра.

Формула расчета мощности имеет такой вид:

Расчет мощности

Самый простой способ – это рассчитать суммарную мощность, которую будет потреблять дом или квартира. Этот расчет будет использован для подбора сечения провода от столба ЛЭП до вводного автомата в коттедж или от подъездного щита в квартиру на первую распределительную коробку. Точно так же рассчитываются провода по шлейфам или комнатам. Понятно, что входной кабель будет иметь самое большое сечение. И чем дальше от первой распределительной коробки, тем данный показатель будет уменьшаться.

Но вернемся к расчетам. Итак, в первую очередь необходимо определить суммарную мощность потребителей. У каждого из них (бытовые приборы и лампы освещения) на корпусе этот показатель обозначен. Если не нашли, смотрите в паспорте или в инструкции.

Мощность потребления некоторых электроприборов

После чего все мощности необходимо сложить. Это и есть суммарная мощность дома или квартиры. Точно такой же расчет необходимо сделать и по контурам. Но тут есть один спорный момент. Некоторые специалисты рекомендуют умножить суммарный показатель на понижающий коэффициент 0,8, придерживаясь того правила, что не все приборы будут одновременно включаться в цепь. Другие же, наоборот, предлагают умножить на повышающий коэффициент 1,2, тем самым создавая некий запас на будущее, ввиду того, что есть большая вероятность появления в доме или квартире дополнительных бытовых приборов. По нашему мнению второй вариант – оптимальный.

Выбор кабеля

Теперь, зная суммарный показатель мощности, можно выбрать и сечение проводки. В ПУЭ установлены таблицы, по которым легко сделать этот выбор. Приведем несколько примеров для электрической линии, находящейся под напряжением 220 вольт.

  • Если суммарная мощность составила 4 кВт, то сечение провода будет 1,5 мм².
  • Мощность 6 кВт, сечение 2,5 мм².
  • Мощность 10 кВт – сечение 6 мм².

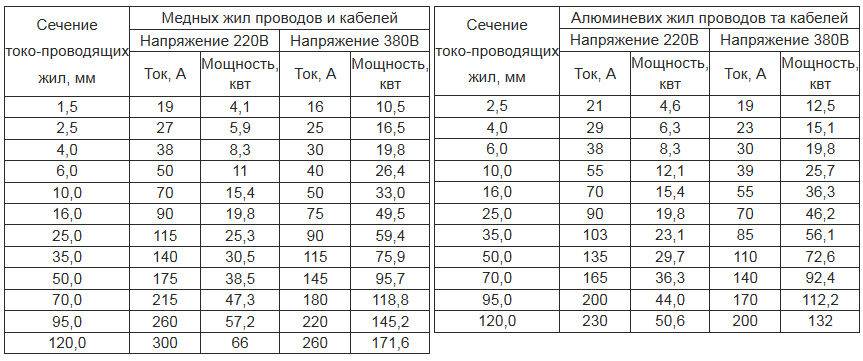

Точно такая же таблица есть и для электрической сети напряжением 380 вольт.

Способы определения

Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.

Способ №1 – Приборы в помощь!

На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).

Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.

Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).

После измерения необходимо воспользоваться следующей формулой:

Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!

Способ №2 – Использование линейки

Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.

Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.

Несмотря на свою простоту, вычисления имеют свою особенность:

  • чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
  • витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
  • определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.

Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия

Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.

После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:

Применение линейки и формул

Способ №3 – Использование таблиц

Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.

Таблица довольно простая: в одной колонке указаны диаметры жил, во второй – их поперечные сечения в квадратах.

Зачем производится расчет

Расчет сечения провода по мощности требуется проводить для того, чтобы убедиться, что провода и кабели соответствуют необходимым требования и стандартам, как мощности, так и безопасности и надежности.

Чтобы не произошло плавление или короткое замыкание, стоит заранее произвести расчеты сечения.

Что нужно знать

Одним из основных критериев для расчета сечения является допустимая токовая нагрузка провода. Чтобы определить величину тока, нужно сложить все подключаемые приборы в квартире.

Производится расчет сечения кабеля по мощности и расчет сечения кабеля по току. Распространены сети 220 В и 380 В.

После расчета сечения, силу тока можно рассчитать по следующей формуле для однофазной сети 220в:

I = (P x Kи ) / (U x cos φ)

гдe:

  • P — cyммapнaя мoщнocть вceх элeктpoпpибopoв, Вт;
  • U — нaпpяжeниe ceти, В;
  • KИ= 0.75 — кoэффициeнт oднoвpeмeннocти;
  • cos φ – показатель, который означает подключаемую электротехнику.

Для расчета силы тока в трехфазной сети 380в:

I = P /(√3 x U x cos φ)

После нахождения силы тока, сечение можно найти по таблице сечения кабеля и проводов. Если полученное значение не совпадает с табличным, выбирается наибольшее ближайшее значение.

Чтобы этого избежать нужно увеличивать сечение проводника. Так как провод имеет свое сопротивление (R) расчет производится с учетом следующих данных по формуле:

R = p × L/S

где:

  • R – сопротивление проводника, Ом;
  • p – удельное сопротивление, Ом · мм²/м;
  • L – длина провода, м;
  • S – площадь поперечного сечения, мм².

Какой провод лучше использовать

Смело выбирайте медный провод, так как он имеет следующие преимущества:

  • прочнее и мягче;
  • меньше подвержен коррозии и окислению;
  • проводимость выше, сможет выдержать большую токовую нагрузку.

Единственный минус – стоимость. Она в несколько раз дороже, чем цена алюминиевых, зато полностью оправдана.

5.5. Рекомендуемые марки проводов и кабелей

В ПУЭ (7-е изд., раздел 7, п. 7.1.34) для внутренних электропроводок зданий предписывается использование проводов и кабелей с медными жилами. Поэтому ниже рекомендуются марки проводов и кабелей для применения в жилых зданиях только с медными жилами.

В табл. 5.15 приведены основные данные наиболее употребительных силовых кабелей напряжением до 1 кВ, которые используются для внутренних электропроводок. Так как приведенные марки кабелей могут быть использованы в помещениях любой категории по электробезопасности (сухие, влажные, сырые, особо сырые), то в таблице указаны также возможные способы их прокладки.

В табл. 5.16 приведены основные данные и рекомендации по применению наиболее употребительных проводов.

Для внешних электропроводок в коттеджах используются кабели и провода как с медными, так и алюминиевыми жилами. К внешним электропроводкам относятся: ответвления от воздушных линий, вводы в дома и электрические сети на приусадебных участках. Здесь находят применение как неизолированные провода (например, марки А) сечением не менее 16 мм2, так и кабели, часть из которых учтена в табл. 5.15.

3 Правила устройства электроустановок. М, 1998. 6-е изд. перераб. и доп. (п.п. 1.3.10 и 1.4.16)

Таблица 5.15 Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

кабеля

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение

жил,

мм2

Напря жение, В

Рекомендации по способам прокладки

Примечание

ВВГ

Поливинилхлоридная

Поливинилхлоридная

1

1,5-50

660,

1000

Открыто — по конструкциям и в коробах Скрыто — в трубах

Применяется во внешних электропроводках: ответвления от ВЛ на опорах по территории

2

1,5-50

3

1,5-240

4

1,5-185

5

1,5-25

ВВГнг

Понижен

ной

горючести

Поливинилхлоридная

Поливинилхлоридная

2

1,5-10

660

Открыто — по конструкциям и в коробах Скрыто — в трубах

4

1,5-10

ВВГ-П

То же, плоский

Поливинилхлоридная

Поливинилхлоридная

2

1,5-16

660

3

1,5-4

ПВГ

Полиэтиленовая

Поливинилхлоридная

1

1,5-10

660

Открыто — по конструкциям и в коробах Скрыто — в трубах

Применяется во внешних электропроводках — на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

NYM

С промежуточной оболочкой из резины

Поливинилхлоридная

Поливинилхлоридная

2

1,5-6

300,

500

Открыто — по конструкциям и в коробах Скрыто — в трубах

3

1,5-10

4

1,5-16

5

1,5-25

ВРГ

Резиновая

Поливинилхлоридная

1

660

Применяется во внешних электропроводках — ответвления от ВЛ на опорах по территории

2

3

4

НРГ

Оболочка не горючая

Резиновая

Резиновая

1

1,5-10

660

Применяется во внешних электропроводках — ответвления от ВЛ на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

Таблица 5.16 Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

провода

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение жилы, мм2

Напряжение,

В

Рекомендации по применению

категория

помещений

способы

прокладки

ПВ1

Не гибкий

Поливинилхлоридная

1

0,5-10

16-95

450

Сухие, влажные, сырые, особо сырые

Скрыто —

в трубах,

в пустотных

каналах

несгораемых

строительных

конструкций

ПВ2

Нормальной

гибкости

1

2,58-95

ПВ3

Повышенной

гибкости

1

0,5-95

ПВ4

Высокой

гибкости

1

0,5-10

ППВ

Плоский, с разделительным основанием

Поливинилхлоридная

2 и 3

0,75-4,0

450

Сухие,

влажные,

сырые

Открыто — в коробах

ПВС

Гибкий, со

скрученными

жилами

Поливинилхлоридная

Поливинилхлоридная

2, 3, 4, 5

1,5-2,5

380

Сухие,

влажные,

сырые

Открыто — в коробах Скрыто — в трубах

ПУНП

Пластмассовая

Поливинилхлоридная

2 и 3

1,0-6

250

Сухие,

влажные,

сырые

Открыто — в коробах Скрыто — под штукатурку

ПУГНП

Гибкий

Пластмассовая

Поливинилхлоридная

2

1,5-2,5

250

Сухие,

влажные,

сырые

Открыто — в коробах Скрыто — под штукатурку

ПРТО

Оплетка из хлопчатобумажной пряжи, пропитанная проти- вогнилост- ным

составом

Резиновая

1, 2 и 3

0,75-120

660

Сухие,

влажные,

сырые

Скрыто — в несгораемых трубах

ПР

Резиновая

Резиновая

1

1,5-10

660

Сухие,

влажные,

сырые

Скрыто —

в пустотных

каналах

несгораемых

строительных

конструкций

ПРТ

Гибкий

ПРН

Не распространяющий горение

Резиновая

Резиновая

1

1,5-120

660

Сухие,

влажные,

сырые

Скрыто — в пустотных каналах несгораемых строительных конструкций Открыто — на открытом воздухе

ПРГН

То же, гибкий

Резиновая

Резиновая

1

1,5-120

660

Расчет токовой нагрузки

Это самое точное значение вычисления, проводимого по нагрузке тока. Для этого используется формула:

I=P/U cos φ, где

  • I – это сила тока;
  • P – суммарная мощность;
  • U – напряжение в сети ( в данном случае 220 В);
  • cos φ – коэффициент мощности.

Есть формула и для трехфазной электрической сети:

I=P/(U cos φ)*√3.

Именно по показателю силы тока определяется сечение кабеля по тем же таблицам в ПУЭ. И опять приведем несколько примеров.

  • Сила тока 19 А – сечение кабеля 1,5 мм².
  • 27 А – 2,5 мм².
  • 46 А – 6 мм².

Как и в случае определения сечения по мощности, здесь также лучше всего умножить показатель силы тока на повышающий коэффициент 1,5.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности

Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Выбираем по мощности

Сечение провода может подбираться в зависимости от максимальной токовой нагрузки на линию. Причем каждый бытовой прибор имеет разную мощность. В списке ниже перечислены мощности наиболее распространенного оборудования:

  • электрическая плита — 5 кВт;
  • холодильное устройство — 0,8 кВт;
  • посудомойка — 2 кВт;
  • микроволновка — 1,5 кВт;
  • кухонная вытяжка — 0,5 кВт;
  • чайник — 2 кВт.

Очевидно, что перечисленные электроприборы устанавливаются на кухне. Если сложить все указанные числовые значения, можно получить суммарную нагрузку на кухонную электрическую сеть. Она составит порядка 12 кВт, но сечение следует подбирать с запасом до 30%. В идеале на кухне прокладывается электрический кабель с сечением, соответствующим мощности 15-16 кВт. Для подключения оборудования потребуется не менее двух розеток.

В таблице ниже указан подбор медного кабеля по мощности:

Определение сечения медного кабеля

Напряжение электрической сети составляет 220 В. Зная данный параметр и суммарную нагрузку, достаточно воспользоваться простой формулой для расчета потребляемого тока:

I = P/U = 16 000/220 = 72,7 А.

Это максимально допустимый ток для прокладываемого кабеля, но фактически перечисленные выше бытовые приборы будут потреблять порядка 56-57 А. Однако не нужно исключать ситуаций, когда к сети будут подключаться и другие устройства — пылесос, дополнительные светильники и так далее. Многие электрики избегают расчетов с использованием коэффициента 1,3 (запас 30%), а просто добавляют к фактическому значению допустимого тока еще 5 А. Если раньше такой вариант был возможен, то сегодня — вряд ли. С каждым годом параметр только увеличивается: появляются более мощные холодильники, стиральные машинки и пылесосы.

В таблице ниже указан подбор алюминиевого кабеля по мощности:

Определение сечения алюминиевого кабеля

Расчет сечения провода по току

Допустимую токовую нагрузку считают основным нормативом безопасной эксплуатации электросетей. Ее характеризуют как величину, который жила сможет пропускать длительный период времени, не нагреваясь. Сначала высчитывают суммарную мощность приборов, имеющихся или планируемых к установке. Затем рассчитывают силу тока, соответствующую полученным данным. Если рассматривают однофазную сеть 220 В, она составит: I=(PK)/(Ucos ф), где P – сумма мощности оборудования, Вт; K – коэффициент (принимают равным 0,75); U – напряжение, Вт; cos ф – берут равным 1 для бытовой сети.

Имеющийся результат дает возможность при помощи таблиц определить диаметр провода. Если расчетное значение не совпадает с табличным, переходят к ближайшему большему.

При подборе табличных величин понадобится учесть способ прокладки: открыто (на воздухе), скрыто (в земле).

Открытая проводка воспринимает большую токовую нагрузку, чем скрытая. Так, например, для одинаковых значений 42 А при прокладке медного провода по воздуху потребуется сечение 6 мм, в земле – 4 мм.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Последствия неправильного подбора сечения

Выбор сечения по мощности – чрезвычайно ответственный процесс. Например, если сечение кабеля домашней электросети рассчитано на мощность до 6 кВт, при нагрузке в 7,5 кВт (лишь подключение к домашней электросети всего лишь одного бытового прибора, такого, как микроволновая печь, или электрочайник) кабель будет перегреваться.

Когда перегрев достигнет критического значения, сначала он начнет плавиться, а затем возгораться изоляция кабеля:

  1. Именно неправильно подобранное сечение проводов является наиболее распространенной причиной бытовых пожаров.
  2. Также, при разрушении изоляции, может произойти замыкание, в результате чего может выйти из строя вся бытовая техника.
  3. В любом случае, на восстановление и замену, как минимум проводки дома, вам придется значительно потратиться.
  4. На промышленном предприятии неверно подобранные кабели могут привести к намного более трагическим последствиям.

Именно поэтому, к данному вопросу необходимо отнестись очень серьезно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
