5 принципов установки системы отопления с естественной циркуляцией

Как рассчитать мощность батарей и котла отопления

Как рассчитать мощность радиатора

Говорить о точных результатах не приходится, так как каждый дом индивидуален и может отличаться по многим параметрам, учесть которые в общей схеме невозможно, да и в этом нет необходимости. При идеальных условиях принято считать, что для обогрева 1 м 2 достаточно 60 Вт мощности радиатора. Вполне понятно, что если дом не утеплен, в нем установлены простые деревянные окна, то потребуется установить более мощные батареи .

Чтобы потом не заниматься переделкой, важно еще на этапе планирования выяснить, какой должна быть мощность батареи (или батарей), которая будет установлена в конкретном помещении. Для этого можно воспользоваться одним из двух методов

Более точные данные можно получить, учитывая объем помещения. Выполняем замеры и, получив данные по высоте, ширине и длине комнаты, перемножаем их между собой, а результат умножаем на 40 Вт. Учитывая особенности строения, вводим поправочный коэффициент. Для:

• одноэтажного частного дома с неутепленным чердаком – 1,5;
• комнаты с утепленной стеной – 1,1;
• комнаты с неутепленной стеной – 1,3;

Важно учитывать количество дверей и окон

• Если в помещении есть входная дверь, то к полученной цифре нужно добавить еще 150–200 Вт.
• Если окна небольшие и энергоемкие, то для каждого потребуется еще по 70 Вт.
• Для больших или неутепленных окон нужно добавить по 100 Вт.

По площади

Рассчитывая количество батарей по площади помещения, используется усредненный показатель – 1 кВт на 10 м 2. По такому же принципу высчитывается мощность приобретаемого для дома котла отопления.

Рассмотрим на примере, как можно произвести расчеты.

• Имеется дом с внутренними габаритами 9×8 м. Умножаем ширину на длину и получаем площадь – 72 м 2 .
• 72 м 2 разделим на 10 (1 кВт на 10 м 2 ), и получим 7,2 – это мощность котла в кВт.
• Теперь узнаем мощность батареи для помещения 2×4 м.
• Площадь получилась 8 м 2 .
• Пользуясь теми же расчетами, что и для котла, получим цифру 0,8 – мощность батареи в кВт.

Теперь внесем поправки по климатическим зонам. Рассмотрим коэффициенты:

1. В Южных регионах – 0,8–0,9.
2. Для Крайнего Севера – 1,5–2.
3. В зоне Средней полосы – 1,2–1,4.

В нашем примере требовался котел мощностью 7,2 кВт. С учетом коэффициента рассчитаем окончательные данные для Средней полосы:

• 7,2×1,4=10,08.
• Учитывая, что котел должен иметь запас мощности, приобретаем отопительный прибор мощностью 12–15 кВт.
• Таким же образом подходим к подсчетам мощности батареи для использованного в примере помещения: 0,8×1,4=1,12 кВт. Округляем в большую сторону и получаем 1,2 кВт.

Мощность батареи указана в паспорте изделия. Если не уверены в правильности своих расчетов, то приобретите более мощный радиатор, установив на него терморегулятор.

Монтаж самотечной системы

• Как уже упоминалось, котел должен быть установлен в самой нижней точке.
• Ни одна труба не должна находиться ниже уровня входа обратки в наш отопительный прибор. Пренебрежение этим требованием приведет к существенному ухудшению работы отопительной системы.
• На стенах делается разметка расположения труб и радиаторов.
• Выполняется навешивание радиаторов – их положение проверяется строительным уровнем.
• От трубы подачи котла монтируется разгонный коллектор. Это должна быть труба большого диаметра.

Расширительный бак для системы отопления дома

• В верхней точке устанавливается открытый расширительный бачок. Если он будет находиться на чердаке, то емкость и трубопровод нужно основательно утеплить.
• Трубы крепятся с уклоном в 1 см на погонный метр трубы. Если нет возможности придерживаться этой нормы, то можно уменьшить перепад до 0,5 см, но не меньше. Нужно учитывать, что с уменьшением уклона трубы, уменьшается КПД всей системы отопления.
• В нужном месте выполняется врезка трубы, идущей к радиатору. В металлическом трубопроводе отвод может быть приварен или подключен через тройник. При работе с пластиковыми трубами нужно пользоваться фитингами, спаивая их. не забывая про краны и терморегуляторы (если их установка предусмотрена).
• В нижней точке системы (обычно это возле котла) нужно установить отвод с краном – через него вода будет заливаться в систему.

Планируя изготовление самотечной системы в двухэтажном доме, нужно учесть, что подача теплоносителя выполняется на второй этаж, а потом он по стоякам опускается в радиаторы, установленные на первом этаже.

Осталось заполнить систему водой, и, проверив ее на наличие протечек, обогревать помещение, не беспокоясь о том, что могут отключить электричество.

Посмотрите видео о том, как выполнить расчет отопления с естественной циркуляцией:

В этом видео демонстрируется пример отопления с естественной циркуляцией:

Как вам статья?

Мне нравитсяНе нравится

Расчет системы

Расчет системы водяного отопления с естественной циркуляцией достаточно сложен и включает:

• определение мощности котла
• приборов отопления
• выбор диаметра труб

Полный расчет мощности котла основан на подсчете потерь тепла через крышу, полы, стены и проемы здания в зависимости от их площади, материала изготовления и разницы температур в доме и на улице.

Упрощенный расчет можно выполнить по формуле:

W_к = W_уд х S/10;

где

• W_к — мощность котла (кВт)
• W_уд — удельная мощность на 10 кв. метров дома (кВт)
• S — общая площадь дома (кв. м.).

Удельная мощность зависит от климатической зоны и составляет:

• для подмосковья 1,2 — 1,5 кВт
• для северных районов — 1,5 — 2 кВт
• для южных — 0,7 — 0,9 кВт.

Система отопления заполняется водой исходя из соотношения: не менее 15 литров на киловатт мощности котла.

Мощность радиаторов можно определить по той же формуле, подставив в нее величины площадей отапливаемых комнат или исходя из объема помещений — на отопление одного кубометра комнаты требуется около 40 ватт мощности.

Мощность радиаторов, расположенных на первом этаже увеличивают на 15 — 20%.

Расчет диаметра труб производится следующим образом:

1. На основании перепадов высот и длин труб, разницы температур теплоносителя на входе и выходе котла определяется циркуляционное давление.
2. Затем вычисляют потери давления на линейных участках трубопровода, поворотах и в отопительных приборах для определенного диаметра труб.
3. Если потери превышают величину циркуляционного давления, выбирают трубы большего диаметра и повторяют расчет.

Методика расчета описана в многостраничных методических указаниях и вряд ли по силам человеку без специального образования, но выход есть.

Программы расчета систем отопления можно найти в интернете. Введя в программу свои исходные данные можно получить вполне приемлемые результаты. Это относится как к расчету мощности, так и к определению диаметров труб.

От правильности выбора схемы отопления, мощности котла и радиаторов, диаметра труб во многом зависит эффективность работы всей системы.

Лучше потратить время на расчеты или поручить их специалистам, чем жить в холодном доме или тратить силы и деньги на устранение допущенных ошибок. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Выгодна ли самотечная однотрубная система двухэтажного дома

Намереваясь смонтировать данную дешевую схему, домовладелец сильно ошибается. Самотечная система (в просторечии, «самотек») обойдется вдвое-втрое дороже оснащенной циркуляционным насосом. Естественная циркуляция требует:

• толстых труб для минимизации гидравлического сопротивления теплоносителю;
• достаточности уклонов магистральных труб;
• расположения отопительного котла ниже уровня отопительных приборов в приямке на кухне /в подвале, показанного на рисунке ниже.

Самотечному отоплению 2-х этажного дома присущ стандартный недостаток – батареи второго этажа прогреваются лучше первого. Установка байпасов, регулировочных устройств наращивает стоимость системы.

Схема отопления одноэтажного дома с принудительной циркуляцией

В одноэтажном частном доме может быть устроена любая отопительная схема из вышеперечисленного списка. Если здание имеет небольшую площадь (около 70 м2), то в нем будет хорошо работать и однотрубная система с принудительной циркуляцией – ленинградка. Она представляет собой одну магистраль, проходящую через все помещения и возвращающуюся обратно к котлу. Радиаторы подключены к ней один за другим, как это изображено на рисунке:

Эффективная работа однотрубной схемы зависит от количества отопительных приборов, оптимально их должно быть 4, максимум – 5. Если попытаться навесить на одну магистраль 6 или более батарей, то последние из них останутся практически холодными. В том и состоит принцип действия ленинградки: каждый радиатор получает теплоноситель разной температуры. Она понижается от первого прибора к последнему, потому что остывшая вода смешивается в трубе с горячей.

Подобных недостатков лишена двухтрубная и коллекторная схема для обогрева одноэтажного дома. Все радиаторы получат одинаково горячую воду, да и диаметр труб в этом случае будет меньше. При двухтрубной разводке горячий теплоноситель поступает к батареям по одной магистрали, а холодный идет к котлу по другой. Причем прокладывать их можно рядом, при необходимости скрывая под полом или за фальшстеной. Пример подобной схемы показан ниже:

В коллекторной двухтрубной системе с насосом, обеспечивающим принудительную циркуляцию, трубы проложены к каждому радиатору индивидуально. Распределительный узел – коллектор располагается в удобном месте дома, а трубы прячутся под полами. Принципиально схема выглядит следующим образом:

Теплые полы отличаются от предыдущего способа отопления тем, что к коллектору вместо батарей подключены греющие контуры из труб, замоноличенных в стяжке пола. Это самая дорогая из всех, но и наиболее экономичная и эффективная система с использованием принудительной циркуляции.

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

• Диагональное;
• Боковое;
• Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

Естественная циркуляция

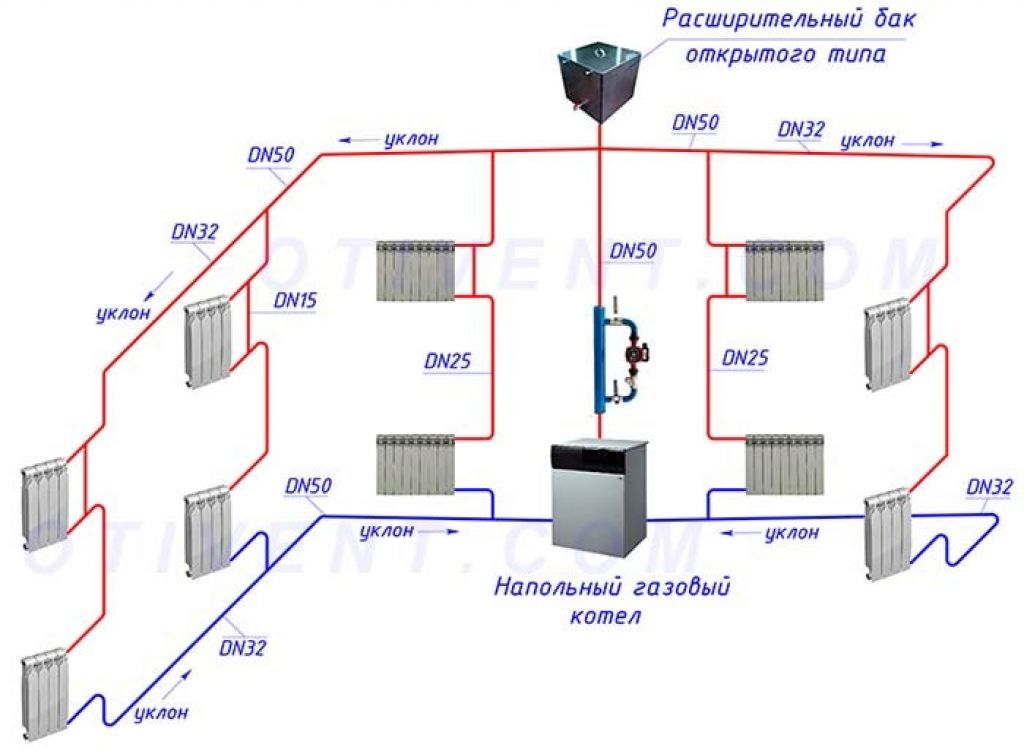

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

1. Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
2. Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
3. Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
4. Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

1. Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.

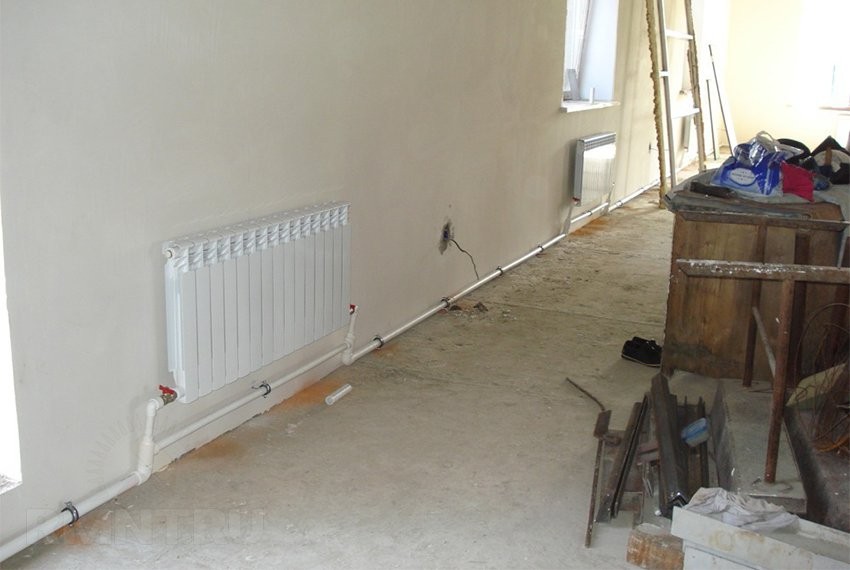

2. Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Разводка нижняя и верхняя схема автономной циркуляции

По типам разводки схемы отопления разделяют на конструкции, где разводка нижняя и верхняя. При нижней разводке подающая магистраль прокладывается в нижней части схемы движения теплоносителя, как и труба обратки. Расположены обе магистрали ниже обогревательных приборов. Такая конструкция имеет высокую гидравлическую устойчивость, удобна тем, что позволяет вынести вертикальные трубы стояков за пределы комнат. Все регуляторы контура (вентили, запорные механизмы) при такой компоновке находятся в одном помещении, как правило, это подвал или технический этаж.

Нижняя разводка отопительных труб экономит тепло, т.к. они не прокладываются в чердачных помещениях или межпотолочных пространствах. Недостаток такого типа отопления – необходимость устанавливать краны для стравливания воздуха на каждую батарею, а также постоянные воздушные пробки.

При верхнем типе разводки трубопровод с теплоносителем проходит в верхней части отопительного контура. Как правило, он расположен на чердаке или в пространстве между потолком и крышей. Трубы с обраткой монтируют ниже радиаторов отопления. В самом высоком месте контура помещают расширительный бачок. Он регулирует давление внутри конструкции и исключает появление воздушных заторов. Этот вид отопления нельзя установить в доме, где нет ската у крыши. Минус верхней разводки – отрицательное гравитационное давление в вертикальных трубах. Это мешает течению воды и снижает гидравлическую устойчивость. При верхней разводке нельзя слить стояки централизованно.

Кроме нижней и верхней разводки существует также смешанная: подающая магистраль проходит сверху, а обратный трубопровод в нижней части отопительной конструкции. Такой подход разумен, если многоэтажное здание имеет собственный автономный котел, расположенный под крышей.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

1. Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
2. С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
3. Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
4. На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Особенности функционирования принудительной системы обогрева

Отопительная схема, в которой топливо циркулирует естественным образом, максимально проста. В такой цепочке теплоноситель нагревается в котле и, в соответствии с законами термодинамики, устремляется вверх по стояку. Достигнув радиаторов, носитель отдает часть  тепловой энергии, температура его снижается. Под гнетом вновь пребывающих доз тепла, остывшее топливо опускается обратно в котел  для повторения цикла.

Такая элементарная схема имеет существенные недостатки, особенно в совокупности с однотрубным типом разводки:

• Тепло распределяется неравномерно: в помещениях, которые расположены рядом с источником теплоснабжения (котлом), температура выше, чем в тех, что находятся на большем от него расстоянии.
• Система с естественной циркуляцией потребляет значительное количество отопительного материала, что говорит не в пользу ее рациональности.Частично нейтрализовать эти проблемы позволяет обустройство двухтрубной разводки.

Эффективность отопительной схемы с принудительной циркуляцией обусловлена включением в нее насоса. Его функцией является придание движению топлива по тепломагистрали большей скорости. Величина этого показателя находится в прямой зависимости с температурой обогреваемых помещений.

Присутствие в системе отопления циркуляционного насоса наделяет ее неоспоримыми преимуществами:

• экономичность. Связана как с рациональным расходованием  теплоресурса, так и с разумными финансовыми затратами на приобретение труб небольшого диаметра;
• эргономичность. Негромоздкая конструкция позволяет спрятать ее элементы в стенах, под полом и т.п.;
• возможность функционирование в отопительных проектах любой сложности с различным сочетанием обогревательного оборудования. В отопительной схеме могут присутствовать и радиаторы, и тепловые завесы, и полы с подогревом.Основным поводом для беспокойства при проектировании системы отопления с принудительной циркуляцией является бесперебойная подача электроэнергии, поскольку приводить насос в действие призвано именно электричество. Неплохо поэтому позаботиться о резервном источнике электроснабжения.

Как работает такая система

Движение воды в магистрали парового отопления может происходить без использования циркуляционного насоса, в соответствии с базовыми физическими законами. Знание основ подобных процессов дает возможность правильно рассчитать систему отопления на все случаи жизни.

Главное качество жидкости– это снижение коэффициента плотности при повышении количества градусов. Чем вода сильнее нагревается, тем ниже ее плотность. Генерируется дифференциация напряжения между холодной и нагретой жидкостью. Первая течет самопроизвольно к теплообменнику, при этом вытесняя горючую воду, она движется по магистрали.

При такой циркуляции существует различия в давлении между различными жидкостям. Любой такой контур можно дифференцировать по блокам:

1. Вода поднимается, нагревая трубы.
2. По холодным трубам она движется вниз.

Разграничивающий элемент – это крайние точки общего контура (верх и низ).

При создании системы с простым кругооборотом, решается задача достижения дифференциации между водой, которая имеет разные температуры.

Одним из базовых блоков в подобных системах делается базовый стояк – это перпендикулярно зафиксированная труба, которая проводит воду вверх от теплообменного блока. Коллектор разгона обладает повышенной температурой, его «закутывают» в утеплитель особенно тщательно, если вода подается, минуя несколько этажей.

Как правило, система создается так, чтобы верхняя точка коллектора соответствовала верней точке всей магистрали. Там устанавливают выход на бак, также возможно поставить клапан, который будет управлять отводом лишнего воздуха.

Следует учитывать, чтобы блок с высокой температурой самого контура не соприкасался с элементов, по которому движется остывшая вода. Нижня точка магистрали соприкасается с теплообменником, инсталлируется в нагревающий агрегат.

Ленинградка

Трудности заключаются в том, что отключение одной из секций приводит к остановке циркуляции теплоносителя во всем контуре. Нередко применяют метод с монтажом «байпаса», когда батареи можно «обходить» с использованием боковых ответвлений у которых присутствуют шаровые краны (2 шт.).

Для двухэтажных объектов (и одноэтажных) используют схемы с одной трубой и перпендикулярными стояками. При таких обстоятельствах жидкость распределяется более равномерно. Вертикальные трубы боле эстетично выглядят, их легко замаскировать в угловых нишах.
