Делаем отопление своими руками в 5 этапов

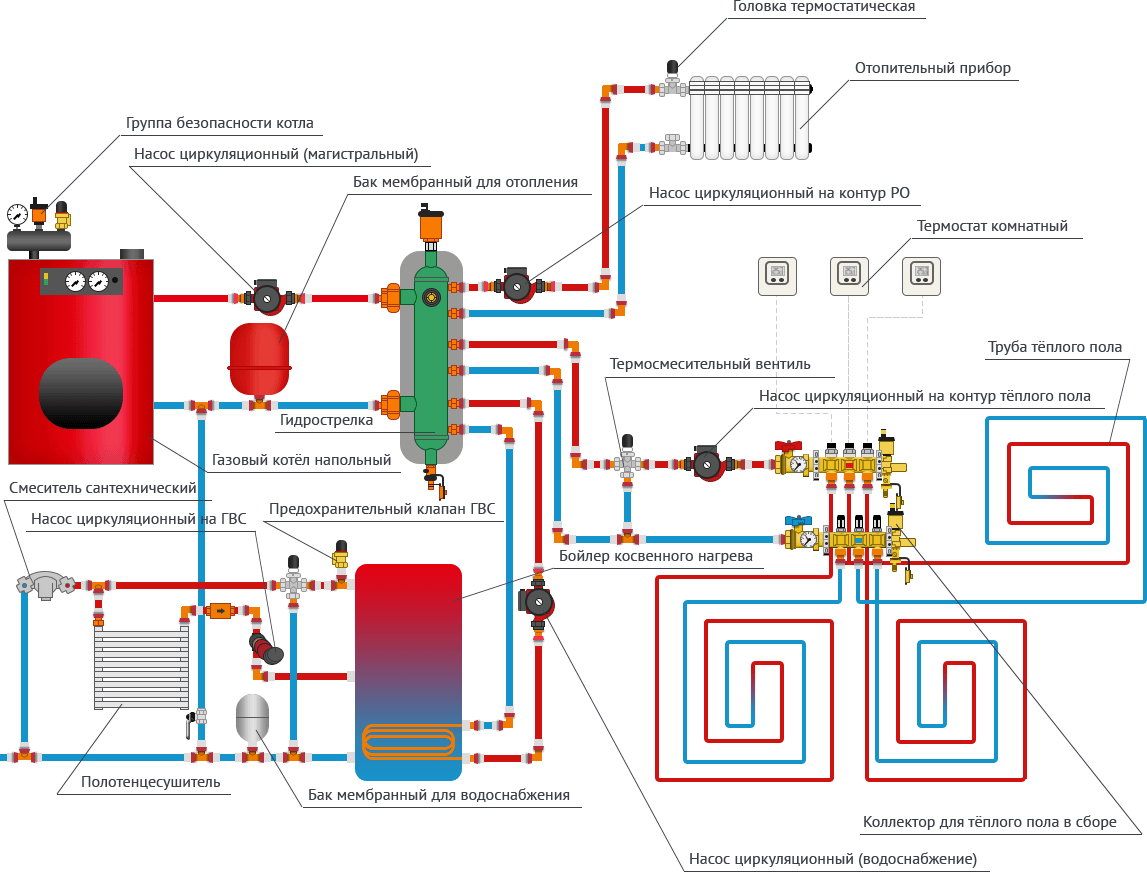

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Однотрубное отопление

Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.

Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.

Горизонтальный тип

Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.

Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.

Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.

Вертикальный тип

Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.

Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.

Частный дом монтаж отопления. Печная система

Отопление частного дома. Металлические печи

Использование печей в качестве основной системы отопления с каждым годом встречается все реже, однако, именно они создают особую уютную атмосферу.

Существуют такие варианты печей, обеспечивающие эффективный обогрев:

  • Металлические – просты в установке, быстро прогреваются, однако не обладают способностью аккумулировать тепло. Из-за своей малой общей теплоемкости печка отдает тепло лишь в течение 2 – 3 часов, а потом её нужно протапливать снова и снова. А это чревато значительным расходом топлива.
  • Каменные – обеспечивают постоянный, более качественный обогрев (за счет массы в них дольше сохраняется заданная температура), но требуют сложной установки. Каменные отопительные печи бывают различных видов: отопительные (голландка); отопительно-варочные (шведки, русские печи); обычные варочные (печи под казан, барбекю); узконаправленные (каменка для бани, тепличные, гаражные печи). Такое разнообразие видов позволяет выбрать наиболее подходящий образец.

Схема отопление в частном доме своими руками

С рациональной точки зрения отличным решением станет отопительно-варочная печь. Поверхность исполняет одновременно две функции: служит для приготовления пищи и прогревает помещение. Из-за открытой комфорочной поверхности тепло печи растрачивается быстрее. Достаточно популярны печи-камины со стеклянной дверью, работающие как открытая либо закрытая печь.

Печное отопление может быть организовано двумя способами. В первом случае обогрев помещения производится за счет нагрева самой печи от продуктов горения (дров или солярки), такой способ часто встречается в деревнях, селах, поселках, но к нему можно отнести также и каминное отопление (подогрев воздуха). Во втором случае печь сжигая материалы подогревает теплоноситель собственным теплом или горячим воздухом, который поднимается и подается по трубам к нагревательному элементу. Далее нагретое вещество (вода, масло, антифриз) поступает в однотрубную, либо двухтрубную сеть.

Следует отметить, что печное отопление приемлемо лишь в жилищах небольшой площади. При обогреве больших коттеджей стоит рассмотреть другие варианты.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Устанавливаем и подключаем радиаторы

С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.

Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.

Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):

16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);

20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);

25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);

32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).

Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.

Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:

К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета.  На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…

Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.

Независимый монтаж

Естественно, что перед тем, как сделать отопление в квартире, необходимо запастись расходным материалом и разными инструментами. В частности пригодится вот что:

  • пакля и силикон для герметизации некоторых стыков;
  • различные фитинги (переходники, уголки и т.п.), крепежи и дюбеля;
  • ножницы для пластика;
  • гаечные ключи, отвертки (крестовая и простая) и молоток;
  • карандаш, рулетка, строительный уровень;
  • обивочный шнур либо строительная нить – эти предметы необходимы для разметки линии по периметру стен, вдоль которой будет проходить основная линия труб;
  • перфоратор и бур диаметром 6 мм;
  • паяльник для пластика.

Предположим, что инструмент и материалы имеется. Значит возможно приступать к первому этапу.

Установка радиаторов

Делается все по приблизительно таковой схеме:

  1. Перфоратором сверлятся отверстия под крюки для биметаллических радиаторов. Наряду с этим следите, дабы между отверстиями оказалась максимально ровная горизонталь – пользуйтесь уровнем, если не желаете дабы батарея висела криво.
  2. Крюки забиваются либо завинчиваются вовнутрь дюбеля до упора.
  1. Радиатор подвешивается на крюки.

Работа помой-му и несложная, но тут принципиально важно знать о нескольких нюансах

  1. Между подоконником и верхней линией радиатора должно быть расстояние хотя бы сантиметров 5. В случае если все будет «впритык», то не окажется качественной циркуляции воздуха вверх.
  2. Весьма пристально следите за тем, дабы крюки в дюбелей сидели максимально прочно. В случае если крепежи будут держаться слабо, то на протяжении перепадов давления батарея может завибрировать и просто напросто «отойти» от стенки.

Продолжаем делать отопление квартиры своими руками – переходим к работе с трубами.

Пайка магистрали и соединение с батареями

По сути, необходимо создать линию из двух параллельно идущих труб по всему периметру помещения. Это будет канал подачи теплоносителя и так называемая «обратка». Получается, что линия будет подсоединена к той точке, где установлен отвод из труб центрального отопления.

А в тех местах, где требуется соединение с радиаторами – в неспециализированную магистраль будут встраиваться тройники, от которых встанут вертикальные отрезки труб. И уже на концы этих отрезков закрепятся фитинги соединяющие систему и батареи.

Делается все достаточно просто.

Включаем паяльник и ожидаем мин

15 – принципиально важно дождаться пока он хорошо прогреется. В другом случае пластик на протяжении пайки не будет плавиться так, как необходимо

Берем концы труб и одеваем их на насадки паяльника

Ожидаем секунды 4, снимаем пластик с насадок и вдеваем трубы приятель в приятеля. При вставке в обязательном порядке нужно делать определенное усилие, дабы сцепление точек спайки случилось максимально действенно

Берем концы труб и одеваем их на насадки паяльника. Ожидаем секунды 4, снимаем пластик с насадок и вдеваем трубы приятель в приятеля. При вставке в обязательном порядке нужно делать определенное усилие, дабы сцепление точек спайки случилось максимально действенно.

  1. В местах, где установлены радиаторы, впаиваем в трубы фитинги и тройники. Их, естественно, необходимо поставить и на подаче, и на обратке.
  1. Подобным образом проходим целый периметр и соединяемся посредством фитингов с точками центрального трубопровода.

Сейчас нужно подсоединить к магистрали радиаторы.

Для этого отрезаем кусочки труб нужной высоты – концы этих отрезков, и тройников, необходимо расплавить сварочным пистолетом и соединить между собой.

Затем на конец каждой вертикальной «стойки» крепим уголки. К этим уголкам привариваем по горизонтали весьма маленькие отрезки труб (их протяженность должна быть ровно таковой, дабы достать до отверстий радиаторов).

И вот на концы этих отрезочков нужно припаять фитинги с так называемыми «американками» — эти соединения будут скручены конкретно с батареями.

Не забудьте, что грамотная установка отопления в квартире предусматривает, что для каждого отопителя должен быть установлен кран перекрытия подачи теплоносителя. И это, кстати, делается не только в целях исключения аварийных обстановок, но и кроме этого для комфорта и экономичности.

Дело так как в том, что посредством таких кранов возможно регулировать мощность потока теплоносителя, что разрешает регулировать температурный режим для той либо другой батареи. Ну и, само собой разумеется, кран возможно всецело перекрывать в тех комнатах, каковые по большому счету не хочется отапливать.

По окончании того как магистраль смонтирована необходимо произвести пробный запуск системы и пристально проверить все соединения на предмет протечки. В случае если все в порядке, то системой возможно нормально пользоваться.

Такая вот схема работ. Сейчас давайте подведем итоги статьи.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы. которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Поэтапное руководство самостоятельного монтажа отопления

I этап теоретический

  1. Составление проекта, плана монтажа системы согласно планировке дома.
  2. Расчёт необходимых характеристик всей системы отопления:
    мощность котла, диаметр труб, количество секций радиаторов, объём расширительного бочка, мощность циркуляционного насоса.

II этап заготовительный

Приобретаются все необходимые материалы, и подбирается котёл по мощности. Компонуется инструмент.

Важно! Расходные материалы лучше закупить с запасом на 5%. Это крепёжные элементы, трубы

III этап процесс монтажа

В первую очередь устанавливается котёл в специально оборудованном отдельном помещении.

Мощность оборудования рассчитывается по принципу 1кВт прогревает 10 м2 помещения. К нему подводятся трубопроводы с водой и топливом. Монтируется система автоматизации и безопасности.

Подводятся трубы дымоходов. Выводится трубопровод подачи нагретой жидкости, и присоединяется труба для подачи в котёл остывшего теплоносителя (обратка).

Следующей очередью приступают к сборке основной системы отопления частного дома. Начинаются работы с запорного крана. Трубы подачи теплоносителя, в соответствии с предварительно составленным планом, монтируются в начале.

Затем к ним присоединяются трубы меньшего диаметра для ввода жидкости непосредственно в радиатор и вывод её из него. Крепятся трубы к стене через каждые 1 м/п.

Важно! Диаметры основных труб рассчитываются по нагрузке на всю систему, но не менее 40мм. Подводящие трубы к радиаторам 20 мм

Объём или количество секций в батареях можно узнать по формуле, описанной в паспорте оборудования. В среднем три секции обогревают 1м3 помещения. Перед радиатором и после него устанавливаются запорные краны.

Они необходимы для отсечения оборудования от общей системы при производстве ремонтных работ или полной её замене. На последней секции в верхней пробке устанавливается кран Маевского для спуска скопившегося воздуха при заполнении системы водой.

Крепления для радиаторов отопления применяются только специальные устройства. Батареи несут основной вес жидкости, необходимо закрепить их надёжно.

Внимание! Все резьбовые соединения необходимо герметизировать лентой фум красного цвета для отопления или сантехническим льном. Расширительный бак важный элемент системы

Он предотвращает избыточное давление жидкости при её нагреве

Расширительный бак важный элемент системы. Он предотвращает избыточное давление жидкости при её нагреве.

Разделяют два вида:

  • Открытого типа. Он устанавливается в самой верхней точке системы на расстоянии не менее 05 м от максимального горизонта оборудования. Через него можно добавлять воду в систему при испарении.
  • Герметичного типа. Такая конструкция более сложна и не требует специальных условий при установке.

Необходимый объём его равен 20% количества всей используемой жидкости в системе.

Применение циркуляционного насоса зависит от масштаба всей конструкции. Чем больше протяжённость трубопроводов, тем больше необходимость в применении прибора. Мощность его вычисляется по таблице приложенной производителем.

Насос устанавливается на последнем участке обратного трубопровода перед котлом и увеличивает скорость прохождения жидкости по всей системе.

Завершающим этапом монтажа системы отопления является опрессовка. Она производится с помощью воздушного компрессора, который нагнетает давление в трубопроводе.

Превышение показателей должно быть на 10% больше и удерживаться не менее 10 минут. Нормальным давлением жидкости считается 1,5 атмосферы.
