Шикарные, стильные и недорогие навесы для дачи: делаем своими руками

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

стойки;
закладные;
опорные плиты;
арки;
направляющие;
кровля;
прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Что учитывать при проекте навеса

Любое строительство начинают с создания чертежа. На данном этапе обдумывается схема будущей конструкции, ее размер, рассчитывается нагрузка на основание и несущие балки, вычисляется необходимое количество опор. Предусматривается наклон плоскости покрытия, наличие водостока. Правильное планирование подразумевает соблюдение определенных требований:

Высота навеса должна составлять более двух метров;
Скелет конструкции необходимо делать максимально просто, не нагружать его лишними деталями;
Требуется измерить занимаемую навесом площадь;
Учесть толщину несущих стен, конструкцию основного помещения, наличие ветра, количество сезонных осадков;
Подбирать фундамент следует исходя из материалов каркаса и покрытия;
Необходимо предусмотреть защиту отдельных элементов от неблагоприятных воздействий (использование пропиток, красок, антисептиков, защитных лаков);
Следует учитывать материал крыши, его способность пропускать свет, под ней можно установить специальное тканевое покрытие, которое легко будет сворачиваться;
При расчете дополнительного освещения, рассмотреть функциональное назначение сооружения;
Учесть наличие обшивки фасада (сайдинг, декоративная штукатурка), подобрать под него цвет покрытия крыльца, навеса.

Технология и этапы возведения навеса

Остановившись на окончательном варианте оформления придомовой территории необходимо спланировать дальнейшую деятельность и изучить этапы и строительную технологию возведения защитных конструкций.

Читать также: Как собирают мед из сот

Сама простым вариантом навеса станет конструкция из доступных по стоимости и простых в обработке материалов, рассматривая отдельно стоящие сооружения лучше выбирать те, которые не требуют обустройства фундамента.

Перед началом строительства необходимо тщательно продумать расположение навесного сооружения на участке и подобрать те строительные и декоративные материалы, которые позволят сделать самостоятельно красивый и практичный навес.

Любой владелец загородного земельного участка, приезжая в свои владения из душного мегаполиса, стремится как можно больше времени проводить на свежем воздухе, а не в дачном домике. Однако приятному времяпрепровождению часто мешает палящее полуденное солнце или мелкий, но холодный дождик. Справиться с этими неприятностями помогут беседки и навесы для дачи – своими руками их изготовить совсем нетрудно, а получаемые удобства сложно переоценить.

Навес на даче – шикарное место для отдыха

Пошаговая инструкция: сборка каркаса

Вся работа по строительству навеса на участке, на котором располагается дача, выполняется поэтапно в соответствии с проектом. В чертеже конструкции обязательно должны указываться размеры отдельных элементов.

Рассмотрим пошагово процесс строительства такой каркасной конструкции. Первым этапом строительства является разметка территории и маркировка углов будущего навеса. Далее, необходимо зачистить место, выбранное под навес. Для этого снимается верхний слой грунта. Почву потребуется разровнять.

Следующий шаг – организация лунок под опорные балки. Диаметр отверстий должен располагаться в пределах от 35 до 60 см. Глубина лунок подбирается в зависимости от габаритов конструкции. Стандартный показатель – 55 см.

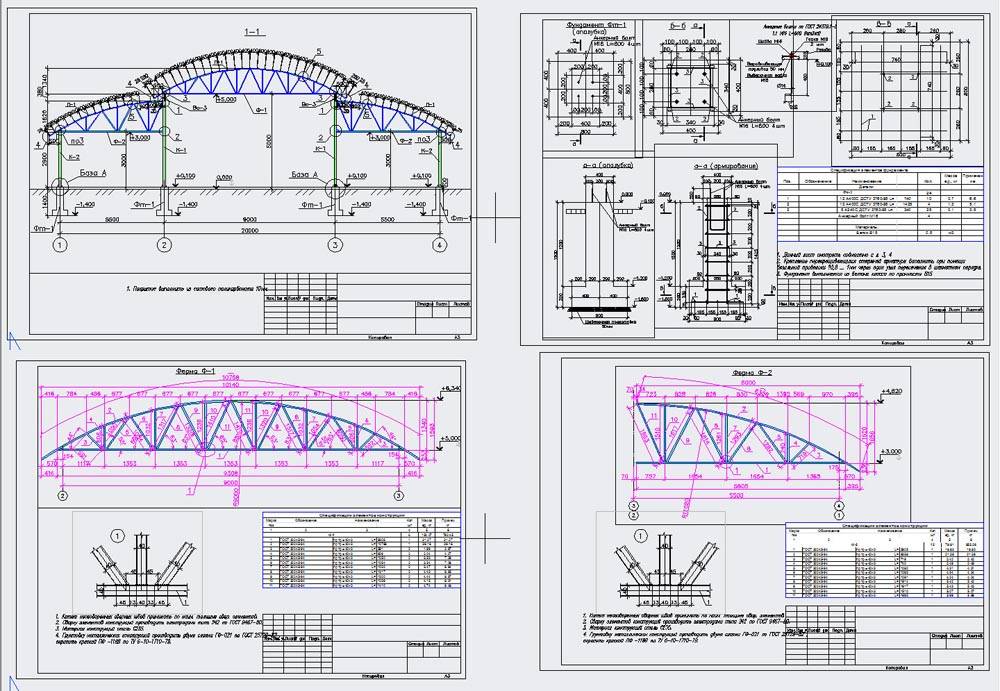

Схема навеса

Возможно вам будет интересно: Деревянный стол для дачи: делаем сами

Далее, потребуется установить сосновые балки в углубления и выровнять их, используя строительный уровень. Затем лунки засыпаются щебнем и заливаются цементом. Перед тем как приступить к следующему шагу, необходимо дождаться полного высыхания раствора.

Следующий этап подразумевает монтаж каркасной конструкции. Работа начинается с фиксации горизонтальных перекладин из дерева, соединяющих опорные балки. Производится обвязка верхней части каркаса беседки поперечными перекладинами.

Дизайн

Укрытие должно вписываться в общую композицию двора размерами и дизайном. Навес не должен слишком выделяться на фоне окружающих построек своими габаритами, но и не теряться среди них. Материалы и декоративные элементы основных сооружений и малой постройки должны соответствовать друг другу.

Для придания воздушности используются подсветки в разных комбинациях — по периметру и центру строения

Кованые детали хорошо сочетаются с кирпичной или каменной кладкой стен дома

Деревянные решетки будут эффектно смотреться при дизайне навеса в стиле «эко»

Цветы в горшках и плетущиеся растения украсят и придадут нарядность даже самому простому невыразительному сооружению

Шашлычницы и мангалы авторского производства могут украсить собой беседку и террасу, придадут уютный вид

Навесы из поликарбоната

Обзор установки сотового поликарбоната

9.6
Общий балл

Виды навесов для частного двора

Актуальность информации

9.5

Доступность применения

Раскрытие темы

Достоверность информации

ПЛЮСЫ

При наличии необходимых материалов и инструментов можно самостоятельно произвести установку

МИНУСЫ

Конструкция не “мобильна”, за исключением маркизного варианта.

Рейтинг пользователей: Be the first one!

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 57.67%

Из дерева 42.33%

Никакой 0%
Проголосовало: 163

dizlandshafta

Полезно12Бесполезно

Почему дерево

Древесина – экологичный, доступный материал, надежный и безопасный для человека, что является основным фактором, востребованности этого материала долгие годы, он выделяется теплотой, природностью, цветом. Эти факторы позволяют этому материалу внести в ландшафтный дизайн неповторимости и красоты.

Конечно, древесина не владеет большими коэффициентами прочности, в отличие от каменных и железных конструкций. Древесные сооружения подержаны гниению, нападкам насекомых и мышей. Но этого можно избежать, если грамотно обработать дерево морилкой и фиксирующими растворами. Свой основательный эффект имеет и лак, а само лаковое дерево выглядит шикарно.

Вариант конструкции деревянного навеса

Что касается навесов из дерева, некоторые думают, что это простые, невзрачные сооружения. Но все будет зависеть от воображения, желания обывателя правильно составить проект. Можно орнаментировать конструкции филигранной резьбой, балясинами и красивыми резными элементами. При этом учесть образ сада, где разместится навес, рядом с домом или отдельно.

Важно! Вся конструкция должна смотреться пропорционально и интересно. Только так навес, пристроенный к деревянному дому, будет радовать вас

Опорные столбы

Если монтируется конструкция из дерева или из металлопрофиля своими руками с установкой столбов в грунт, технология работ следующая:

готовятся ямы под опоры;
на дно укладывается и утрамбовывается слой песка и щебня (примерно 20 см);
наливается небольшое количество бетонной смеси и устанавливается опора;
после выравнивания опоры по вертикали при помощи уровня, бетон заливается в яму до верха (для набора прочности бетону потребуется около 7 дней).

И металл, и древесину предварительно следует обработать, чтобы материал не пострадал от влаги. Для этих целей подходит битумная мастика.

Закладка столба из металлопрофиля

Опоры можно смонтировать и на уже готовой площадке:

К профильной трубе приваривается монтажная пластина, металл грунтуется антикоррозийным составом и окрашивается. Через отверстия в пластине опора крепится к бетонной или плиточной поверхности при помощи анкеров.
Деревянные опоры на готовый настил из палубной доски можно прикрепить при помощи специальных металлических подпятников с толстой ножкой, которые ввинчиваются в деревянное покрытие.

Перед монтажом стропильной системы требуется проверить высоту всех опор – она должна соответствовать расчетным параметрам, чтобы соблюсти правильный угол наклона кровли и избежать перекосов.

Сборные навесы для дачи. Сборные и разборные навесы для дачи

Складной навес пользуется небывалой популярностью у туристов и дачников, ведь если вдуматься, то для дачи нет ничего лучше. Открылся «дачный сезон», собрали навес и пользуемся в свое удовольствие, закрылся дачный сезон разборный навес можно демонтировать и убрать на хранение в надежное место на всю зиму. О плюсах и минусах таких навесов, об их разновидностях, особенностях изготовления и сборки поговорим в рамках статьи.

Разновидности сборных навесов

Прежде чем начать разговор о сборных и разборных навесах для дачи, частного домовладения, отдыха, необходимо определиться с критериями сборности. О чем идет речь? В принципе любой навес при желании и наличии тяжелой техники можно демонтировать, но не каждый можно потом собрать обратно. Однако сама возможность разборки и сборки навеса не относит его к категории сборных или складных. Складной навес может собрать и разобрать среднестатистический человек без специальных знаний и специфического инструмента.

Если навес разбирается с проблемами, имеет очень тяжелые элементы, стационарно закрепленные опоры, его нельзя считать разборным

Принимая во внимание вышесказанное, поговорим о разновидностях сборных навесов. И начнем с готовых, фабричных навесов

Быстровозводимый навес из поликарбоната «Домовой». Данный навес имеет достаточно большую площадь 370х630 см. Опорами служат легкие стальные балки на 45 мм. Весь каркас металлический, состоит из продольных и поперечных перекладин, дуг и соединительных элементов. Каркас покрыт нержавеющей сталью и окрашен влагостойкой краской. Кровля изготовлена из нескольких листов сотового поликарбоната, скрепленных вместе. Цена 42000 рублей.
Отдельно стоящий складной навес из поликарбоната «Нукус». Очень легкий, но весьма крепкий навес, устанавливаемый отдельно от зданий и сооружений. Опорами служат четыре легких и прочных стальных столба, покрытых водоупорной краской. Каркас кровли состоит из балок и дуг, накрытый листами сотового поликарбоната.Размеры 600 х 350 х 280 см. Навес эффективно защищает от дождя и любых других осадков и солнечных лучей. Навес можно использовать для оборудования летнего кафе, для защиты автомобиля и для прочих целей. Средняя стоимость 38000 рублей.
Быстросборный тентовый складной навес для автомобиля «Большой». Каркас навеса состоит из легких металлических трубок и полностью покрывается тентом. В отличие от других навесов, «Большой» обеспечивает защиту автомобиля не только от осадков, но и от ветра и летающего мусора, который ветром переносится. Легко собирается и разбирается одним человеком за 20-30 минут. По размерам подходит для большого автомобиля Средняя цена 43000 рублей.
Складной навес тентовый «Сарай Малый». Навес предназначен для хранения дачного инвентаря, мотоцикла и прочих вещей имеет стальной каркас, состоящий из легких трубок. Каркас покрыт кровлей из высококачественного, хорошо защищающего от дождя, тента. Навес легко собирается, размеры 240 х 240 х 240 см. Стоит около 20000 рублей.

Виды кровельных материалов для навесов

Промышленностью производится большое количество материалов для кровли, обладающих различными свойствами и характеристиками.

Кровли выполняются из:

Металлических профильных листов

Такое покрытие очень практично и применяется для хозяйственно-бытовых целей, хранения дров, садово-огородного инструмента, механизмов, применяемых для обработки земли.
Автомобиль хозяина и его гостей будет в надежном укрытии под навесом из металлического профиля.
При его устройстве обычно используется конструкция с односкатной крыши, как наиболее простая и экономичная.

Металлочерепицы

Эстетичный и долговечный материал.
Часто применяется для покрытия беседок и террас.
Легкая прочная металлочерепица хорошо поддается резке, но не сгибается.

Поликарбоната

Полупрозрачный гибкий материал широко используется не только в утилитарных целях, но и для дизайна всего двора.
Навес из поликарбоната различной формы поможет защитить от палящего солнца или проливного дождя зону отдыха, площадку для игр детей или маленький бассейн.
Разнообразные цветовые оттенки поликарбоната позволяют применять его в декоративных целях.

Шифера

В настоящее время производится цветной шифер с улучшенными эксплуатационными характеристиками: влагостойкостью, морозостойкостью и пониженным выделением асбеста в окружающую среду.
Используется как для постройки навесов хозяйственно-бытового назначения, так и укрытия беседок и террас.

Ондулина

Недорогой современный кровельный материал, обладающий гибкостью, легкостью и отсутствием шума при падании капель дождя.
Монтаж кровли из ондулина можно выполнить своими руками, к тому же он обладает декоративными качествами.

Ударопрочного стекла или триплекса

Надежные, устойчивые к перепадам температур и солнечному излучению, они имеют один минус — высокую цену.
Монтаж осуществляется только специализированными организациями, так что сэкономить на постройке своими руками не получится.

Акрилового, полиэстрового и ПВХ-полотна

Используются для изготовления маркиз.
Покрытие тефлоном придает материалу влагоотталкивающие свойства, антисептик предохраняет от грибков и плесени, а ультрафиолетовые фильтры не дают избытку солнца навредить находящимся под навесом людям.

Тростника

Кровли из него обладают очень эффектным видом.
Достаточно прочные и легкие, несмотря на кажущуюся тяжеловесность.
Не подвержены образованию плесени, а обработка антипиренами — огнезащитными средствами — придает необходимую пожаробезопасность этому уникальному кровельному материалу.

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Стилевые направления

Чтобы навесы для автомобилей и других целей смотрелись гармонично с общим стилем участка, необходимо учитывать архитектурную композицию всей усадьбы. Чтобы постройка максимально вписалась в стилистику, можно использовать такие декоративные элементы, как солома, виноградная лоза, кустарники, лиственные, вечнозеленые деревья, а также глиняные изделия.

Для достижения ажурности, визуальной легкости применяют ковку, резьбу и декоративные решетки. А добавление тканей в такую своего рода беседку добавит больше уюта. Плавного перехода от постройки к природе достигают фонарями, светодиодными, декоративными лампами, а также клумбами с цветами.

Почему навес?

Навес действительно оптимальный вариант для загородного дома или дачного участка.

Отмечается ряд преимуществ использования таких построек перед гаражами:

Постройка обойдется дешевле, чем гаража, поскольку не требуется много материалов;
Возведение выполняется быстро;
Способен защитить автомобиль от осадков и солнца;
Автомобиль доступен, не нужно постоянно открывать-закрывать ворота;
Используется не только для стоянки авто, всегда под ним можно установить шезлонги, кресла, столы.

Навес может являться временной постройкой, если в дальнейшем предполагается возведение полноценного гаража, но финансы пока не дают это сделать. Причем его же можно установить на месте расположения будущего гаража.

Даже если дачный участок используется только в летнее время и гараж не предусматривается, навес можно использовать для ремонта автомобиля, что удобно, особенно во время дождя.

Как соорудить деревянный навес во дворе своими руками

Для этого нам понадобится всего лишь несколько досок для верхней и нижней обвязок, прочные деревянные опоры без сучков, несколько квадратов на стропила, преимущественно 4 штуки. Обрешетку под крышу можно будет сделать из обычной доски шириной 200 мм и толщиной 20 мм. Рассмотрим подробнее чертеж, по которому мы строим навес своими руками.

Для начала нужно запастись опорами, которые, как в первом случае, нужно закопать в землю, посадить на бетон, чтобы они крепко стояли. Можно не использовать фундамент, если навес будет устанавливаться на предварительно залитую стяжку, но тогда обязательно сделать нижнюю обвязку (смотрите чертеж), чтобы брус не «гулял» по низу. Верхнюю обвязку тоже никто не отменял, ее можно сделать из аналогичной доски 200х20 (ширина, толщина) – этого будет вполне достаточно.

На опоры нужно брать солидный, толстый квадрат 80х80 мм, чтобы он выдерживал большие нагрузки на крышу, особенно зимой, когда на ней будет много снега или льда. Выставляем по уровню опоры, обвязываем их снизу, вверху, потом можно переходить к установке стропил. Здесь ничего сложного нет, просто нужно сделать их одинаковые, выбрать точку центра, скрепить их. После того, как будут сделаны все измерения уровнем, можно будет переходить к креплению обрешетки.

В роли обрешетки у нас будет та же доска, что пошла на обвязку, 200х20 мм. Набиваем ее каждые 50 сантиметров. На нее можно привинтить шифер, металлочерепицу. Много кто предпочитает делать кровлю из еврорубероида, который стоит намного дороже, но имеет отличный вид. Для этого нужно будет еще установить лист ОСБ на обрешетку, который смазывается смолой. На него будет накладываться полотно рубероида. Винтовые соединения приветствуются, так как при большом наклоне крыши только на смоле долго не продержится материал.

Не забываем покрывать все деревянные элементы противокоррозийной защитой и лаком. Если этого не делать, то уж через несколько лет в вашем навесе заведутся едоки древесины, а части материала, которые постоянно соприкасаются с влагой, будут понемногу загнивать. Срок службы такого материала будет намного меньше.

Как построить деревянный навес для авто

Строительство деревянного навеса для автомобиля своими руками начинается с закладки основания из прочных элементов. После установки опор прибиваем поперечные отрезные доски. На опоры укладываем стропила и делаем в них углубления по шаблону. Отступив на 10 см, укладываем на балку крайнее стропило. Дощатые фермы без проблем перекрывают длинный пролет. Их собирают на земле, затем поднимают, монтируют на опорных конструкциях. Это сокращает время строительства. После окончания работ по устройству крыши выполняем монтажа желоба водостока. Обиваем фронтоны вагонкой.

Деревянный кровельный материал обрабатываем водозащитной смесью и противопожарной пропиткой. Закрепляем доски на каркасе оцинкованными саморезами. На это традиционное укрытие раньше сверху стелили рубероид, в последнее время укладывают металлочерепицу или ондулин.

Проектировка конструкции

Основные габариты

Перед началом работы нам необходимо построить чертеж будущего сооружения. Делается это довольно просто, но для выполнения этой задачи необходимо подобрать оптимальные габариты.

Габариты капитального строения

В нашем случае они будут такими:

Высота конструкции до конька крыши – 2,5 — 2,7 м.
Высота до свеса кровли — 1,9 – 2,1 м.
Ширина навеса — 1,5 -2 м.
Длина конструкции – 2 – 2,5м.

Инструменты и материалы

В зависимости от типа каркаса и его габаритов нам будут нужны различные строительные материалы.

Для работы закупаем:

Брусья и доски – дешевый и доступный материал

Песок и гравий — для отсыпки площадки под навесом.
Цемент — для бетонировки опор при стационарном монтаже.
Деревянные брусья сечением 40х40 мм для вертикальных стоек.
Брусья 30х30 мм и доски толщиной от 25 мм для изготовления каркаса кровли.

Крепеж для сборки каркаса.
Состав для обеззараживания древесины или для защиты металла от коррозии.

Что касается кровли, то для нее используется:

Поликарбонат (лучше брать тонированный).
Плотная ткань для навеса от солнца. Для изготовления тканевых чехлов подойдет брезент или другой плотный материал, а также полимерное полотно из полиамидных нитей с виниловой пропиткой.
Саморезы для поликарбоната или шнуры для фиксации чехла к несущим конструкциям.

Набор приспособлений для стройки будет вполне типичным:

Шанцевый инструмент для земляных работ.
Рулетка и мерный шнур.
Пила по дереву или по металлу (лучше брать дисковые модели).
Ручной инструмент (молотки, стамески, пассатижи и т.д.).
Сварочный аппарат (используется, если каркас возводим из металла).

Как видите, ничего сложного нет, и масштабные траты явно не потребуются. Когда все готов и инструмент у нас под рукой, можно начинать монтаж навеса.

Материалы каркасного навеса для автомобиля

Каркас для навеса можно изготовить из разных материалов: дерева, металла, железобетона, кирпича, натурального камня. Главное – чтобы его внешний вид органично вписывался в общий архитектурный ансамбль. Рассмотрим подробнее основные материалы.

Навесы из дерева

Деревянные каркасы навесов для автомобилей, построенные и правильно обработанные своими руками, простоят на даче не одно десятилетие. Преимущества деревянного каркаса:

Длительный период эксплуатации	При условии тщательно обработки составами от плесени и насекомых древесина прослужит очень долго. Опоры из дерева нужно защищать от грунтовой влаги с помощью смолы или бетонирования, а наземную часть конструкции необходимо регулярно красить или покрывать лаком.
Простой монтаж	Сборка каркаса из дерева не требует специальных навыков или инструмента. Его установка занимает немного времени и может производиться собственными силами. Нет необходимости составлять сложные чертежи, проекты деревянных каркасов для авто могут быть самыми простыми. Детали каркаса из бруса элементарно распиливаются обычной ручной пилой и обрабатываются рубанком.
Невысокая стоимость	Цена материалов деревянного навеса для машины гораздо ниже, чем стоимость аналогичного комплекта из металлопрофиля. Правда нужно признать, что дерево-дереву рознь. Клееный брус или бревно обойдутся примерно в ту же цену.
Эстетичность	Навес как пристройка к дому или отдельно стоящая конструкция могут быть оформлены в разных стилях. Искусная резьба, монументальность бревенчатых сооружений и умелая обработка, открывающая естественную красоту материала помогут создать настоящий шедевр.

Для изготовления крытой паковки для дачина деревянном каркасе используют брус сечением 15 на 15 сантиметров. Этого вполне достаточно для прочности. Можно использовать простой бурс, клееный или бревно – все зависит только от бюджета и особенностей проекта. На фото несколько вариантов односкатных и двухскатных конструкций из дерева:

1 из 4

В интернете можно найти множество рекомендаций о том, как установить деревянные столбы так, чтобы строение было прочным и долговечным. Следующий видеосюжет подскажет, как сделать такой навес:

Watch this video on YouTube

Навес для машины из металла

Металлический каркас не так прост в монтаже своими руками, как деревянный. Для его сборки потребуется сварочный аппарат с универсальными электродами. Резать детали нужно болгаркой с диском по металлу. Еще потребуется дрель с алмазными сверлами. Если вы уверенно владеете всеми этими инструментами, то работа не займет много времени.

Преимущества металлического каркаса:

Долговечность	Изделия из металла отлично подходят для эксплуатации на открытом воздухе. Металл не боится перепада температур, не рассыхается и не трескается, как древесина.
Эстетичность	Простые металлические конструкции выглядят очень изящными и легкими. Особый шик – использование художественной ковки для парковки на даче. Кованые изделия станут настоящим украшением участка.

Каркасы из металла потребуют профильной трубы диаметром 8 сантиметров для опор и четыре – для обрешетки. Можно использовать в конструкции стальной уголок. Для жесткости каркаса используют железные косынки.

Чертеж металлического каркаса

Галерея фото металлических навесов:

1 из 4

Из металла можно изготовить изящные арочные конструкции. Такая работа потребует дополнительных инструментов и навыков, но овчинка стоит выделки.

Как изготовить металлический навес в этом видео сюжете:

Watch this video on YouTube

Готовим материалы и инструменты

Этапы строительства навеса из металла своими руками рассмотрим на примере двускатной конструкции с крышей из поликарбоната, размером 6х3м. Его устройство одно из самых простых.

Чтобы сделать такой навес, потребуются следующие материалы и детали:

профтруба размером 80х80 мм с толщиной сечения 3 мм и длиной 3,5 м – 6 штук;
профтрубы на прогон размером 50х25 мм с толщиной сечения 2 мм и длиной 6 м – 7 штук и 2 штуки размером 50х40 мм длиной 6 м;
готовые двускатные фермы с углом наклона 20 и длиной 3,5 м – 5 штук;
листы сотового поликарбоната размером 2,1х6 м – 4 штуки.
метизы для крепления поликарбоната;
прямой стычной профиль – 10 штук по 2 м и угловой 3 шутки по 2 м;
торцевой поликарбонатный профиль – 21 м;
щебень и смесь бетона.

Не обойтись без инструмента, такого как: ямобур, шуруповерт, сварочный аппарат, дрель, измерительный инструмент, строительный уровень, маркер, болгарка со специальной насадкой для резки листов поликарбоната.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, возводится для постоянного использования, поэтому надо соблюдать определённые требования. В частности, форма кровли не должна препятствовать стоку дождевой воды или сходу снега в зимнее время.

При этом места возможного схода должны находиться вне дорожек, места стоянки машин или возможного нахождения людей. Это наиболее актуально для регионов со снежными зимами, где часто случается обильное выпадение мокрого снега. Нагрузка, которую он создаёт, способна деформировать или разрушить сооружение, поэтому необходимо обеспечить своевременное соскальзывание снеговых масс с поверхности. Для этого надо строить наклонные или скатные формы кровли.

Подготовка

Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса. Для строительства подобной конструкции используются деревянные брусья и доски.

Важно! Опорные стойки являются основой конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки

Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость. Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Также заранее важно подготовить все необходимые пиломатериалы, которые потребуются, чтобы построить традиционный или же уникальный навес на даче из дерева. Рассмотрим, какие инструменты понадобятся для изготовления стандартной беседки:

измерительная рулетка;
строительный уровень;
лопата (штыковая);
шуруповерт;
электролобзик;
электродрель;
топор;
молоток;
пила.

Для скрепления отдельных деревянных элементов применяются металлические уголки и саморезы (по дереву). Для монтажа опор также нужно заранее подготовить щебенку и цементный раствор.

Как построить навес на даче своими руками и не обанкротиться

Не стоит сразу прибегать к ковке, тяжелым каркасным деталям, другим дорогостоящим строительным и отделочным материалам. Все это, если сочтете нужным, вы сможете докупить потом. Основное – это практичность и польза сооружения. Отдавать предпочтение нужно недорогим, практичным материалам, например, поликарбонату и металлу. Рассмотрим подробнее, как сделать навес во дворе своими руками из этих составляющих.

Первым делом залейте столбчатый фундамент для металлических опор. Это не обязательно, но хуже точно не будет. Лучше обезопасить себя от возможных деформаций всей конструкции и надежно закрепить ее в грунте. Сделайте ямку глубиной 50-60 сантиметров, диаметром до 25 сантиметров. Установите металлическую опору (брать надо на 20-30 см выше, потом спилить по верхнему уровню).
Сделайте верхнюю обвязку. Это, пожалуй, самый ответственный момент в работе, от которого зависит насколько прямым (или кривым) будет ваше сооружение. Нужно выбрать уровень по земле, от которого отмерить опоры одинакового размера, отрезать их болгаркой. Далее вымерять уровень по верху и связать квадратом по периметру. Для обвязки подойдет профиль 15х25 мм.
Стропила можно делать очень легкими, поскольку крышу соорудим из поликарбоната, вес которого даже не учитывается при строительстве. Нужно лишь учесть запас прочности для расчета на снег или ветер, которые могут повредить навес.. Поэтому достаточно стропил размером 15х15 мм, на помещение 4х4 метра уйдет примерно 8-9 штук, можно уменьшить количество до 6 штук. Построить навес своими руками такой формы будет немного сложнее, чем тот, у которого 4 стропила, но лучше перестраховаться и сделать его прочнее, так как при 4 точках опоры лист поликарбоната может улететь по ветру как «фанера над Парижем».
Привинчиваем поликарбонат. Здесь можно точно отмерить куски на полу и отрезать их заранее. Это будет немного красивее, но сложнее. Можно сначала прикрутить, а потом уже отрезать, если есть хороший лобзик. Еще лучше, прикрутить, отмерить, а на полу тогда уже выполнить рез. Для соединения нужно выбрать болтовые крепления с гравером, чтобы гайки не откручивались при вибрациях.

Если вы собрались возводить навесы во дворе частного дома своими руками, лучше будет опереться на чертеж, чтобы не получилось кривой постройки. Выше мы рассмотрели наиболее простой и доступный по деньгам чертеж для металлического навеса, который сыграет роль беседки у вас дома. Теперь уделим немного внимания и познакомимся с наиболее простой деревянной конструкцией.
