Делаем парник из полипропиленовых труб своими руками в 6 этапов

Выбор кровельного материала

Обустройство кровли парника обуславливается сезонностью его эксплуатации.

  • Таким образом, если предполагается использовать парник круглогодично – следует отдать предпочтение поликарбонату.
  • Этот материал устойчив к широкому диапазону температур. Поставляется в виде листов, которые крепятся к опорной раме с помощью специальных саморезов.
  • В связи с относительно большим удельным весом материала, его транспортировка и установка может быть сопряжена с определёнными трудностями.

Если использовать теплицу зимой необходимости нет – следует выбирать полиэтилен. Материал очень дешев и прост в установке, но быстро приходит в негодность под воздействием окружающей среды.

Подготовка к постройке теплицы

Составлению чертежей и схем должен предшествовать правильный выбор места размещения будущей теплицы.

Строительство теплицы должно отвечать следующим требованиям:

  • её месторасположение должно быть на расстоянии не менее 5 метров от других строений, создающих тень;

    Теплицу нужно размещать подальше от предметов, создающих тень

  • так как конструкция должна максимально освещаться солнечными лучами, её правильным размещением на участке будет юго-восточное или юго-западное направление;

    Лучше всего располагать теплицу в южно или юго-восточном направлении

  • следует учесть, что расположение тепличной конструкции вблизи грецкого ореха чревато гибелью саженцев из-за выделения деревом большого количества фитонцидов и других веществ, угнетающих их рост. Также это дерево сильно осушает почву, а крупные листья создают сплошную тень.

Как правильно расположить теплицу на участке

Конструкции теплиц могут быть различной формы: в виде куба, удлинённого параллелепипеда, арок или полушария.

Элементы конструкции теплицы соединяют фитингами

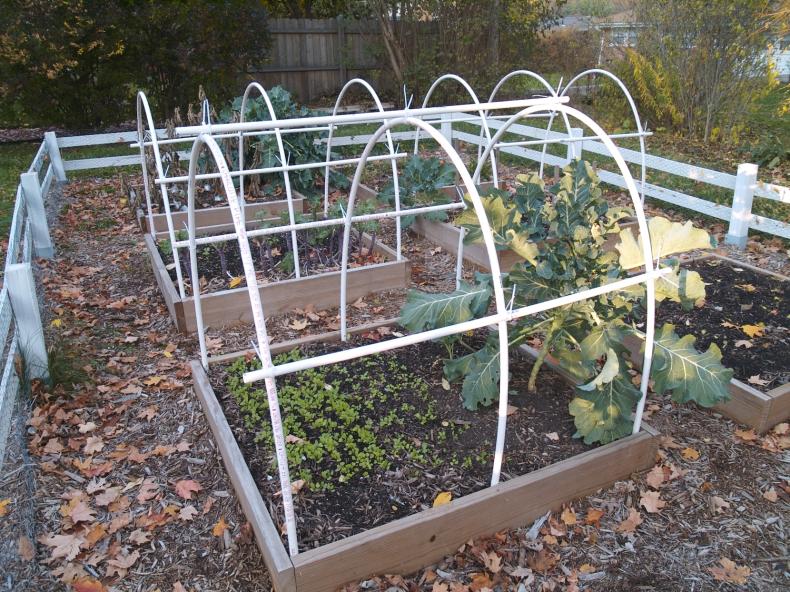

Проще всего монтировать арочную конструкцию. В связи с этим сооружения такой формы возводит большинство дачников, не имеющих строительных навыков. Однако арочная конструкция по своим парниковым свойствам ничем не уступает теплицам другой конфигурации.

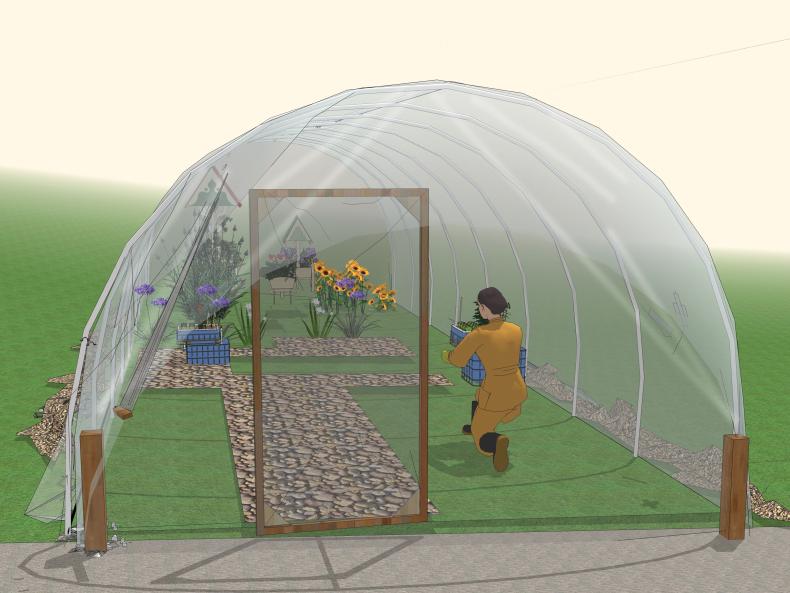

Теплицы арочной формы можно легко смонтировать своими руками

Проектируя внутреннее расположение грядок, необходимо позаботиться об удобной ширине дорожек и их расположении. Оптимальное расстояние между ограждениями грядок составляет 50–60 см.

Расстояние между грядками должно составлять 50–60 см, дно дорожек можно засыпать древесными опилками

Полиэтилен

Пленка на рынке представлена различными видами и плотностью.

Правильнее пользоваться материалом, концентрирующим водяные пары в плоские капли, толщину не меньше 200 мкм.

В специализированном магазине следует приобрести такие виды пленки, как теплоудерживающая, светостабилизированная и полихлорвинидная.

Поликарбонат

Профессионалы рекомендуют взять для работы поликарбонат 6 мм. Он хорош в зимний период.

Материал 4 мм рассчитан на четыре года, не способен справиться со снеговой нагрузкой.

Когда в регионе постоянные снегопады, каркас укрепляется поперечинами.

Подобная конструкция выстоит вне зависимости от погоды.

Фундамент для теплицы

Для теплицы просто необходимо качественное основание, это обеспечит её устойчивость и невредимость при любых температурных условиях

Поэтому прежде, чем обдумывать сборку самой постройки, важно уделить внимание её фундаменту

Самым оптимальным вариантом является основание, выполнение следующим образом:

  1. Необходимо тщательно расчистить и выровнять площадку, на которой предполагается установка парника.
  2. Затем вырыть неглубокую траншею.
  3. Выровнять поверхность, и утрамбовать грунт.
  4. Установить каркас.
  5. Залить площадь раствором.
  6. Проделать отверстия для крепления полипропиленовых труб.

Следуя всем рекомендациям, можно собственноручно возвести на своем садовом участке теплицу из полипропиленовых труб, которая будет крепкой, надёжной и прослужит долгие годы.

Выбор места и строительство

Теплица, как правило, устанавливается в место, которое получает больше всего солнечного света.

До начала строительства следует определиться с размерами теплицы. Лучше всего, если размеры будут соответствовать имеющемуся готовому чертежу, тогда конструкция получится наиболее прочной.

Начинаются работы с подготовки фундамента, после чего сразу переходят к сооружению каркаса из пластиковой трубы.

Для работы, помимо трубы, понадобятся:

  • Сварочный аппарат для полипропилена (подойдёт самый дешевый);
  • Соединительные фитинги;
  • Хозяйственный нож;
  • Рулетка.

Технология сварки полипропилена очень проста. Для соединения труб между собой используются фасонные элементы – фитинги. Они выпускаются большой номенклатурой и позволяют построить самые разнообразные конструкции.

  1. Для соединения трубы и фитинга эти элементы одновременно нагреваются сварочным аппаратом в течение 5 секунд, затем труба вставляется в фитинг и выдерживается 5-10 секунд до затвердевания места сварки.
  2. После завершения работ по конструкции каркаса его необходимо закрепить на фундаменте.
  3. Это легко делается с помощью хомутов с креплением на шуруп. Расстояние между хомутами должно быть не менее полуметра.
  4. Финальным этапом строительства является покрытие каркаса кровельным материалом.
  5. Для закрепления плёнки на каркасе используются шурупы совместно со специальными прокладками, изолирующими теплицу от попадания влаги.

Обустройство теплицы небольших размеров обойдётся в сумму до 10000 рублей и не потребует привлечения наёмной рабочей силы.

Как сделать

Процесс установки теплицы из полипропиленовых труб не занимает много времени и может выполняться собственноручно. Единственное, что требуется от вас, так это подготовить открытое, солнечное и равнинное место.

Какие дуги для парника лучше всего использовать, поможет понять данная статья.

Также будет интересно узнать о том, чем отличаются теплицы и парники.

Для тех кто хочет больше узнать про парник для огурцов из поликарбоната, стоит перейти по данной ссылке: http://2gazon.ru/postroiki/teplizu/parnik-dlya-ogurcov-iz-polikarbonata.html

А вот как выглядит парники нового поколения, поможет понять данная статья.

Подготовка площадки

Для установки теплицы необходимо подготовить ленточный фундамент. Можно выложить по периметру кирпич, доски или камень. Но самым простым остается вариант фундамента из доски или бруса.

Разметить площадку, придерживаясь составленного чертежа. Затем можно вбивать колышки. По периметру натянуть веревку. Еще перед установкой теплицы необходимо снять верхний слой грунта на глубину 300-500 мм. Можно сделать траншею по периметру. Дно выровнять и добавить туда щебень. Толщина слоя должна составлять 100-200 мм. Все утрамбовать. Уложить 1-2 слоя рубероида. Брус стоит обработать огнеупорными и антисептическими составами, жидким битумом, машинным салом. А вот как сделать парник из труб пвх, поможет понять данная статья.

На видео — как сделать парник из полипропиленовых труб:

Уложить детали в траншею, проверить размеры, диагонали. Зафиксировать все, используя саморезы. Получить более прочное основание можно, если торцы доски напилить, установить один в один, просверлить и стянуть при помощи болтов. По сторонам, по верху основания стоит приклеить рубероидом. Это позволит создать надежную гидроизоляцию. Высыпанный грунт вернуть на прежне место.

Сборка каркаса

Для того, чтобы собрать каркас теплицы, необходимо соблюдать следующую последовательность действий:

  1. Согласно чертежу нарезать трубы при помощи ножовки по металлу. Используя напильник, зачистить их.
  2. Можно переходить к изготовлению фронтонов. Их сборка должна происходить на земле, а уже потом установить на подготовленное основание.
  3. Для сборки дверей необходимо подготовить 2 вертикальных элемента, у которых высота 2 м, поперечны – ширина 900 мм, соединительные детали – 2 тройника и 4 уголка. Для получения проема необходимо использовать 2 вертикальные стойки, поперечнику. Высота и ширина проема должна превышать саму дверную конструкцию на 5-10 см. На одну из стоек закрепить петли.
  4. Теперь нужно взять трубу ПВХ, которая по длине равняется арке парника. На нее установить тройники. Между ними должна соблюдаться дистанция, которая равняется ширине проема. Зафиксировать проем на тройниках. Чтобы придать теплице прочность, стоит надеть на фронтальную арку еще несколько тройников. На них зафиксировать вертикальные стойки и горизонтальные ребра жесткости. Для изготовления фронтона можно задействовать дерево или металл.
  5. Вбить в грунт арматуре и рифлёные пруты. Делать это на глубину 300-700 мм снаружи по длинной стороне парника. Ширина прутка составит 8-12 мм, а вот длина определяется в индивидуальном порядке. При этом следите, чтобы он возвышался над землей на 50-80 см. Между арматурой должна соблюдаться дистанция 60-90 см.
  6. Уже подготовленную полипропиленовую трубу надеть на прут, подогнать. Другой ее стороной установить с противоположной стороны основания. По аналогии монтируют и остальные арки.
  7. Придать теплице прочность можно, если зафиксировать дуги к основанию с использованием оцинкованных скоб.
  8. Аналогичным образом ведется установке заранее подготовленных фронтонов. Теперь необходимо соединить каркас поперечными деталями. ПВХ трубы нарезать по длине парника. Закрепить их на каркасе, используя пластиковые хомуты.
  9. Изготовить форточку для проветривания и закрепить в проемы. Накрыть каркас полиэтиленовой пленкой.

Собрать парник из полипропиленовых труб не так и сложно, как это может показаться изначально. Справиться со всеми работами под силу каждому человеку, который даже не имеет определенного опыта в этом деле. Если все сделать правильно и создать необходимые для роста растений условия, то уже совсем скоро вы сможете собирать свой богатый урожай и гордиться проделанной работой.

Расчёт необходимого количества материала

Даже такая простая конструкция, как парник, требует точных расчётов. Основными материалами для этого сооружения будут трубы из полипропилена, а также полиэтиленовая плёнка или пластины сотового поликарбоната. На сегодняшний день в интернете существует множество онлайн-калькуляторов, с помощью которых легко, быстро, но не совсем точно можно рассчитать требуемые конфигурации фигур и объёмы материала. Однако если вы хотите получить точные размеры, а следовательно, не затрачивать лишние средства, можно провести несложные вычисления самостоятельно. Всё, что потребуется — это вспомнить один из уроков геометрии из учебника 7 класса или воспользоваться приведённой ниже инструкцией. Самым важным в данной ситуации будет определить точное количество труб, необходимых для создания дуг арочной конструкции.

Для этого нам пригодится теорема Пифагора и формула Гюйгенса для расчёта длины дуги:

  1. Из подготовленных ранее чертежей и схем берём будущую ширину конструкции и её высоту. Этого достаточно, чтобы сделать необходимые вычисления. На нижеприведённой схеме видна дуга, в которой размещены два прямоугольных треугольника. В них нам неизвестно значение гипотенузы — стороны, обозначенной буквой m. Чтобы её определить, мы применяем теорему Пифагора. Это выглядит следующим образом: m = √b²+a²=√220²+150²=√70900=266,27.

  2. Теперь воспользуемся формулой Гюйгенса, которая выглядит следующим образом: L≈2∙m+(2∙m-M)/3. Подставив значения, получим точную длину одной дуги, необходимой для нашей конструкции: L≈2∙266,27+(2∙266,27–300)/3 = 532,54+(532,54–300)/3 = 532,54+232,54/3 = 532,54+77,51=610,05 см.
  3. Находим общую длину полипропиленовых труб всех дуг в конструкции. Для этого необходимо длину одной дуги умножить на их количество в каркасе. Всего у нас будет 6 дуг через каждые 90 см. Подставляем значения: 610,05∙6=3 660,3 см.
  4. К полученному значению прибавляем длину поперечных трубок для усиления каркаса. Так как парник имеет длину 600 см, а трубок нужно три штуки, то дополнительно потребуется 600∙3=1800 см трубы. Тогда общее количество полипропилена будет равно 1 800+3 660,3=5 460,3 см.
  5. Определяем площадь листов поликарбоната для покрытия всей конструкции. Длину дуги умножаем на длину конструкции: 610,05∙600=366 030 см2=36,6 м2. В розничной сети можно купить стандартные листы поликарбоната размером 2,1 х 6 м (площадь 12,6 м2). Для нашего парника потребуется три таких листа.

Необходимые инструменты

Для возведения арочной конструкции парника из полипропиленовых труб не обойтись без использования следующих инструментов:

  1. Штыковой и совковой лопаты.
  2. Ножовки по металлу или болгарки.
  3. Напильника.
  4. Острого ножа.
  5. Паяльной лампы.
  6. Электрической дрели.
  7. Шуруповёрта.
  8. Молотка или кувалды.

Как установить парник

Как построить теплицу из пластиковых труб под плёнку своими руками? Независимо от того, какой проект вы выберите, монтаж включает ряд этапов:

  1. Подготовка основы. Она заменит фундамент, поскольку заливка бетонной ленты не имеет смысла. Пластик достаточной легкий, фундамента не потребуется.
  2. Соберите каркас. Используйте в работе заранее приобретенные полимерные трубы, они могут быть жесткими или гибкими. Закрепите поликарбонат, либо армированную полиэтиленовую пленку. Стекло использовать нельзя.
  3. Приступите к монтажу торцевых сторон. Сделайте в парнике форточки, установите двери. Навесьте замки.

Это краткое описание этапов. На самом деле возведение теплицы имеет свои особенности. Все зависит от типа парника, который вы решите построить на приусадебном участке.

Сначала определитесь с основой. Это рама, которая будет удерживать на земле каркас. Она нужна для того, чтобы теплица сохраняла свою форму. Основа не зависит от того, какой проект вы выберите. Выбор ограничен вашими финансовыми возможностями и пожеланиями.

Раму можно сделать из жесткой пластиковой трубы, восьмимиллиметровых досок, брусков небольшой ширины. Чаще всего для устройства нижней обвязки используют толстую доску. Купите либо ее, либо бруски. Материал соединяют рубкой вполдерева. Для соединения основания не используют детали из металла.

Основу либо погружают в грунт, но для этого сначала выкапывают неглубокую траншею. По периметру вам нужно уложить в нее толь, она должна покрыть стены канавки и ее дно. После этого в траншею устанавливается каркас парника.

Не стоит считать, что рама из полимерной трубы может быть самостоятельной обвязкой. Она необходима только в том случае, если имеется кирпичный или бетонный фундамент. Ее устанавливают и при возведении фундамента из дерева.

Основание крепят скобами к брусу, можно использовать в работе анкерные болты. Их фиксируют в бетоне в тот момент, когда он начинает отвердевать. Либо болты фиксируют в кирпичной кладке.

Все варианты вы можете использовать с любым проектом. Но при устройстве такого фундамента придется забыть изменении месторасположения парника.

Здесь вы прочитаете о том, как изготовить теплицу по Митлайдеру, сборно-разборные теплицы, теплицы из арматуры, из стекла, из пластиковых бутылок, из оконных рам, из поликарбоната, а также теплицу туннельного типа, купольную теплицу, теплицу-пирамида.

Если же вы планируете переносить теплицу с места на место, то лучше сбейте простую дощатую раму. Подготовьте площадку, снимите дерн, освободив территорию.

Возьмите у нужно делать из просушенной древесины. Обработайте конструкцию перед сборкой горячим битумом. Дополнительно пропитайте дерево антисептиком.

Используйте трубу ПВХ со стенками толщиной 3 мм. Сами определите число шестиметровых отрезков. Не забудьте, что один отрезок нужно оставить на стяжку.

Для скрепления арок купите пластиковые хомуты. Их потребуется столько, сколько будет отрезков трубы ПВХ. Чтобы надежно зафиксировать арки, присоединить их к деревянному основанию, купите монтажные скобы или крепеж для гипсокартона из алюминия. На каждый отрезок трубы нужно по две штуки.

Возьмите кувалду и вбейте с обеих сторон основания куски арматуры, оставляя над поверхностью 40 см. Наденьте отрезки трубы ПВХ. Закрепите арки, фиксируя их к раме скобами из металла.

Обустройте торцы, сделав дверной проем. Для этой цели используйте деревянные бруски. Такой проем выполнит роль коробки. Для повышения жесткости конструкции укрепите торцы деталями из дерева. По высшим точкам арок сделайте верхнюю стяжку. Прикрепите ее полимерными хомутами.

Накройте парник поликарбонатом или пленкой, зафиксируйте материал. Сделайте дверь и форточки.

Теплица из пластиковых труб своими руками: чертежи для изготовления на каркасе из водопроводных полиэтиленовых труб.

Парник из полипропиленовых труб своими руками: фото инструкция

Полная установка тепличной конструкции из полипропиленовых труб занимает всего несколько часов и с этим может справиться даже один человек. Хотя, работать вдвоем значительно проще и удобнее. Проводить сборку необходимо на заранее подготовленной, ровной площадке.

Подготовка территории к установке парника включает в себя расчистку участка от травы и мусора, а также закладку фундамента. Для теплицы отлично подойдет ленточный фундамент, но также можно выложить площадку кирпичом, камнем или блоками. Еще проще – использовать для этой цели брус или доски размером 50×100 мм или 50×150 мм, в зависимости от размеров парника.

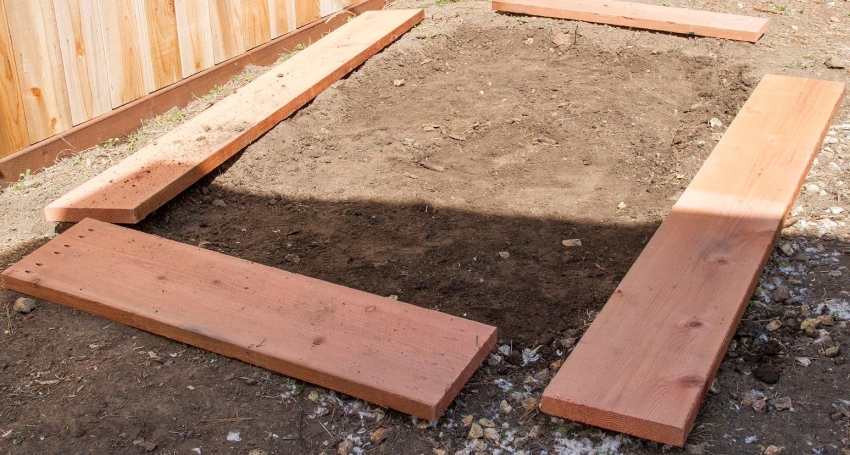

Перед началом строительства парника, необходимо подготовить ровный и прочный фундамент

Полезный совет! Если необходимо укрепить основание, то можно запилить торцевые части бруса на половину и вложить один в другой. Для фиксации достаточно насквозь просверлить оба бруса и стянуть болтами.

Для создания полноценного фундамента, стоит придерживаться следующего алгоритма:

  1. Площадка размечается согласно чертежу.
  2. В углах забиваются колышки, а по периметру площадки натягивается веревка.
  3. Верхний слой почвы лучше всего снять. Достаточно будет удалить примерно 30-50 см грунта.
  4. По периметру желательно выкопать траншею, глубина которой составит 30-70 см, а ширина – 30-40 см.
  5. Необходимо максимально выровнять дно и засыпать в траншею щебень слоем 10-20 см и поверх песчаником – 10-20 см. Далее, слои нужно утрамбовать.
  6. После этого укладывается один, а лучше два слоя рубероида.
  7. Брус или доски, которые планируется использовать, Необходимо обработать антисептической пропиткой и промазать жидким битумом.
  8. После высыхания их можно выложить в траншею. На этом этапе стоит проверить геометрию, чтобы диагонали и углы были равны;

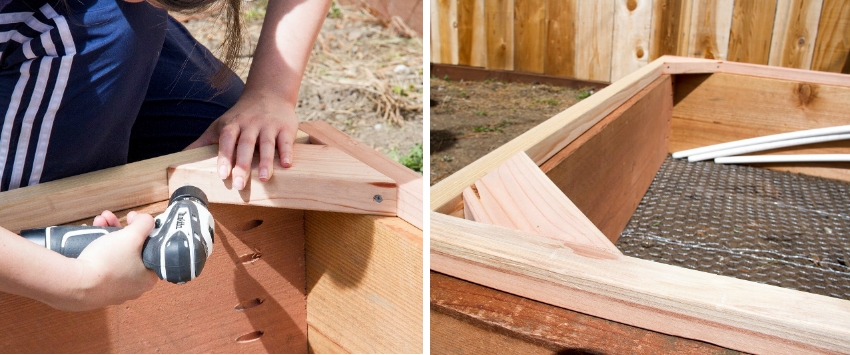

  9. В завершение, крепятся оцинкованные уголки и закрепляются длинными саморезами.

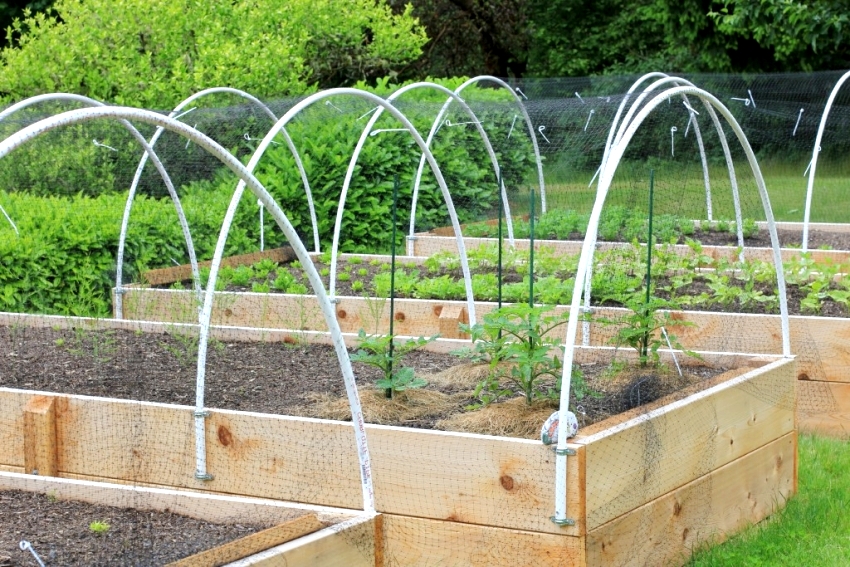

Короб для парника можно соорудить из досок или шифера и укрепить конструкцию саморезами или арматурными прутьями

Для обеспечения дополнительной гидроизоляции, вверху и по боковым частям фундамента прокладывается рубероид. Только после этого можно переходить к засыпке грунта.

Полезный совет! Для лучшего понимания процесса строительства, полезно посмотреть пошаговую инструкцию с фото парников из пластиковых труб своими руками. Кроме того, множество наглядных советов можно получить, посмотрев видео парников из ПВХ труб своими руками.

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

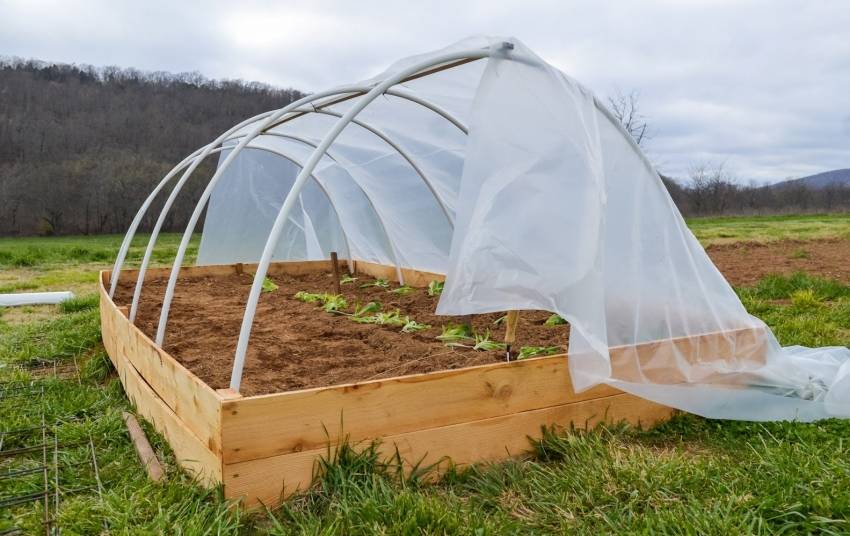

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

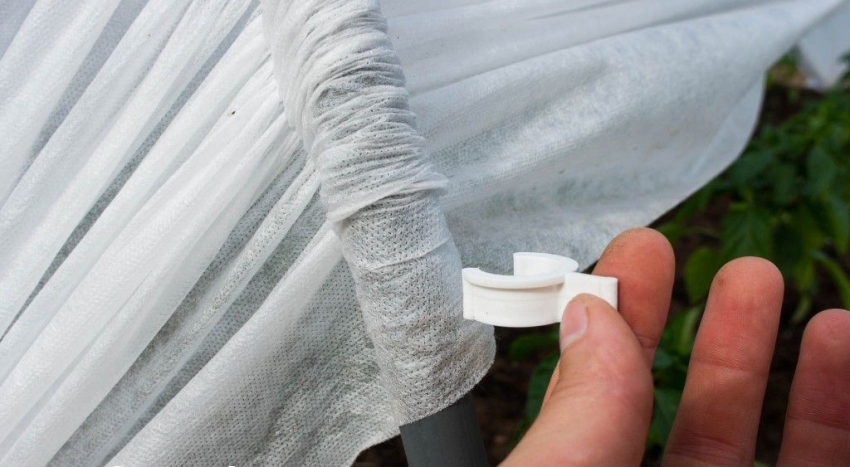

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Полезный совет! Чтобы в процессе эксплуатации не сталкиваться со сквозняками в теплице, рекомендуется делать пленку длиннее каркаса таким образом, чтобы примерно 10-20 см оставалось лежать на земле. В этом случае края можно присыпать землей или положить сверху доски, чтобы обеспечить конструкции большую герметичность.

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

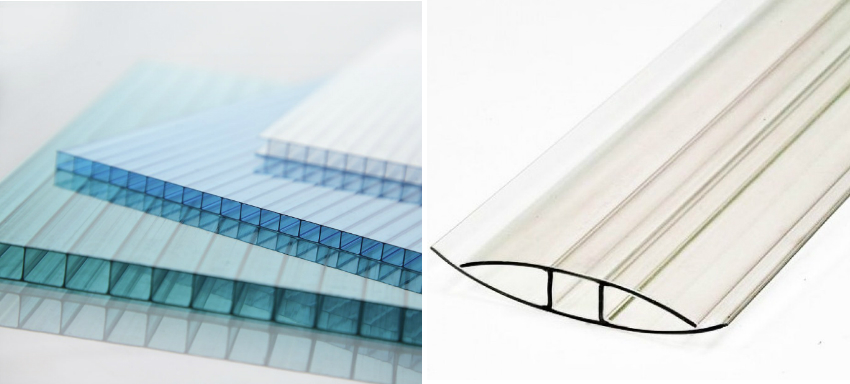

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

  1. При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
  2. Острым ножом излишки обрезаются по дуге.
  3. Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
  4. Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
  5. Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

Создать долговечный парник можно, скомбинировав пластиковые и ПНД трубы для прочности

↑ Выбор пропиленовых труб для сооружения теплицы

Даже в обычном строительном магазине, не говоря о больших супермаркетах, имеется достаточный выбор разновидностей пропиленовых труб, начиная от самых дешёвых, заканчивая дорогими. Так как основное предназначение материала – это установка труб для подачи газа, горячей и холодной воды, то их устойчивость к напору и давлению при обустройстве теплицы не главные критерии. Для качественной теплицы важны толщина и диаметр стенок труб.

Конечно, трубы из металла служат дольше. Но чтобы избежать деформации теплицы и под них нужно устанавливать подпорки.

Если для покрытия будет использоваться поликарбонат, то выбирают трубы с большим диаметром. При использовании полиэтиленовой плёнки достаточно небольшого диаметра труб.

Технологический путь «от обратного»

Наверняка, после ознакомления с простейшим принципом сооружения парника, остались сомнения в логической последовательности действий. Все было хорошо и просто, пока не дошли до обустройства торцов. Потом к установленному уже каркасу надо не раз примеряться, чтобы определить подходящее положение форточек и двери. Не проще стартовать с изготовления торцов, как в нижеописанном методе:

  • к доске, длина которой на 10-12 см больше ширины запланированной теплицы, временно саморезами прикручиваем 6-метровый отрезок трубы, чтобы сформировать контур конструкции. Завинчиваем сначала несильно, чтобы трубу можно было слегка поворачивать, корректируя конфигурацию. Как только достигнем идеальной формы торца, завинчиваем с некоторым усилием, не слишком усердствуя, чтобы не повредить полимерную деталь;
  • из доски толщиной 2 см изготовим раму для дверной коробки, подбирая оптимальное положение ее частей на свое усмотрение. Для укрепления рамы установим косые распорки;
  • места пересечения дверной притолоки и косяков склеим, затем завинтим в перекрестье два шурупа;
  • очертим контур арки на деревянных деталях рамы, чтобы отпилить излишки;
  • сверлим в центре перекрестья отверстие небольшого диаметра. Через него продеваем пластиковый хомут для соединения рамы и пластиковой арки.
  • усилим соединения элементами из фанеры.

Подобным образом поступаем со вторым торцом, конгруэнтность его первому выверяем в процессе изготовления. Очень удобно подгонять части конструкции, пока они не установлены на запланированное место. Второй торец может оснащаться по аналогии с первым такой же открывающейся дверью. Однако лучше в него вмонтировать форточку, для устройства которой внутри имеющейся рамы надо будет расположить еще одну рамку поменьше.

Интересный момент – обшивка торца полиэтиленом, выполняемая согласно следующему алгоритму:

  • на земле расстилаем полиэтилен, на который наружной стороной вниз кладем сделанный ранее торец;
  • крепим покрытие степлером к доске обвязки сверху, чтобы металлические скобки крепежа оказались с внутренней стороны будущей конструкции;
  • заворачиваем свободный край полиэтилена на торец сверху;
  • крепим к укрепляющим раму косым рейкам и отрезаем излишки;
  • вырезаем в середине обшитого полиэтиленом торца отверстие, отступив от существующего абриса проема по 10-15см;
  • отверстие надрезаем в углах, не доходя до рамы 0,8-1,0 см.

Финальным этапом мы подворачиваем наш полиэтиленовый припуск и крепим степлером то, что подвернули.

Схема сборки каркаса будет несколько отличаться от предыдущего способа. И хотя по аналогии производится установка теплицы на грунт, нижняя обвязка – то бишь, основа в нормальном ее понимании отсутствует. Первым делом надо будет забить арматурные штыри, затем установить торцы. Потом соединить установленные элементы в единую конструкцию одной или более стяжками. Зато меньше возни с обустройством проемов и проще прикрепить светопроводящее покрытие.

Полотно полиэтилена банально фиксируется с двух сторон у основания каркаса. Поверх него просто накладывается рейка, которая саморезами прикручивается к пластиковым дугам. Вокруг торцов полиэтилен нужно либо подсобрать как оборочку, либо прикрепить к арке торца с помощью зажимов, нарезанных из трубы чуть большего размера.

Трубы ПВХ и способы их соединения

ПВХ-трубы предназначены для монтажа систем холодного водоснабжения и могут эксплуатироваться при температуре до +65 градусов. Благодаря гибкости и большому разнообразию соединительных элементов, из них легко собрать теплицу любой конфигурации.

Для теплиц используют ПВХ-трубы диаметром от 20 до 32 мм, они обеспечивают необходимую жесткость каркаса. Стандартная длина труб может быть 1, 2, 3 или 6 метров.

Трубы ПВХ

Соединять ПВХ-трубы для теплицы можно несколькими способами:

  • с помощью хомутов, стяжек;
  • на мебельные болты по предварительно просверленным отверстиям;
  • на клей.

При соединении труб на хомуты или болты теплицу можно полностью разобрать и перенести на другое место, обеспечив севооборот. Таким способом чаще монтируют пленочные теплицы и парники. Пленку на зиму обычно снимают, чтобы избежать ее повреждения снегом и ветром, заодно разбирают каркас.

Один из способов крепления ПВХ труб

Клеевое соединение получается неразборным, но более прочным. Его рекомендуется использовать для теплиц, установленных на фундаменте и оставляемых на зиму. Покрывают такие теплицы, как правило, поликарбонатом – он служит не менее 5-7 лет и не требует ежегодной замены.

Соединительные элементы для ПВХ-труб, используемые при монтаже теплицы:

  • уголки, позволяют осуществить крепление взаимно перпендикулярных элементов;
  • тройники – соединяют три трубы в одной плоскости или под углом (одноплоскостные тройники могут иметь угол 45, 66 и 90 градусов);
  • крестовины, для соединения четырех трубных элементов.

Фитинги для ПВХ труб

Количество и вид используемых фитингов зависят от конструкции теплицы, а также выбранного типа соединений.

Порядок соединения труб и фитингов на клей

Соединение производят на клей Тангит PVC-U или его аналог. Этот клей обеспечивает прочное крепление деталей и быстро застывает, поэтому монтаж не займет много времени.

Tangit PVC Kleber

Цены на Tangit PVC Kleber

Tangit PVC Kleber

Последовательность действий.

  1. Отрезать трубу необходимой длины с помощью резака, ножовки или строительных ножниц. Проверить совместимость трубы и фитинга: труба должна входить в него на 2/3 длины раструба.
  2. Зачистить края от заусенцев, ножом снять фаску с торца.
  3. Обезжирить соединяемые поверхности любым растворителем. Нанести клей на обе склеиваемые поверхности: на трубу и внутреннюю поверхность фитинга.
  4. Ввести трубу в фитинг строго вдоль ее оси на 2/3 глубины до упора, затем повернуть на 90 градусов внутри фитинга, чтобы клей равномерно распределился.
  5. Зафиксировать их в этом положении на 15-30 секунд, затем выждать еще 1-2 минуты до полного склеивания.

Порядок склеивания труб

Порядок соединения труб на болты

В качестве крепежа выбирают мебельные болты с диаметром М6 или М8 в зависимости от диаметра труб. Длина должна быть достаточной для соединения двух труб.

Стяжной мебельный болт

Последовательность действий.

  1. В трубах до начала монтажа размечают места под рассверловку отверстий.
  2. Высверливают сквозные отверстия сверлом на 2 мм больше диаметра болтов.
  3. Соединяют трубы, совмещая отверстия. Вставляют и закручивают болты.

Схема сверления отверстий при помощи простейшего деревянного кондуктора

Отверстия можно сверлить и по месту, при этом трубу временно закрепляют на стяжку из проволоки или фиксируют иным способом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
