Как происходит процесс домашнего копчения?
Тлеющая в топке щепа способствует усиленному образованию дыма, который, двигаясь по длинной трубе, успевает остыть до нужной температуры, а все содержащиеся в нем вредные составляющие за это время выпадают в осадок. В камеру с заготовками он поступает уже очищенный. Воздействует на продукты и выходит через специальное отверстие. Часто это отверстие накрывают влажной мешковиной, которая способствует задержке дыма.
Как получить дым?
С этой целью берется сухая щепа:
- осины;
- клена;
- ольхи;
- дуба;
- любых фруктовых деревьев.
Внимание! Нельзя использовать хвойную щепу, поскольку копоть, образующаяся при ее тлении, испортит вкусовые качества копченостей. Опилки насыпают на дно топки горкой и поджигают
Опилки насыпают на дно топки горкой и поджигают.
Сложности и проблемы
Чтобы копчености не приобретали кислый или горький вкус вследствие воздействия на них дыма, нужно использовать только ольховую щепу или опилки фруктовых деревьев.
Фото 1. Упаковка ольховой щепы для копчения мяса, рыбы, сыров. Лучше всего покупать уже готовую щепу в магазинах.
Вкусовые качества копченостей могут ухудшаться в случае плохого ухода за коптильной камерой — поддон в ней после каждого копчения нужно очищать от скопленного жира и мыть.
Занимаясь копчением, нужно постоянно следить, чтобы опилки тлели, а не загорались. Процесс тления не должен задохнуться из-за отсутствия притока воздуха.
Особенности холодного способа копчения
Готовые копчености, приготовленные холодным способом:
- долго хранятся — до 6 месяцев;
- обладают неповторимым вкусом и ароматом;
- сохраняют все полезные свойства и витамины.
Получившиеся деликатесы нельзя сразу употреблять в пищу — они должны полежать несколько дней в хорошо проветриваемом помещении.
Коптильня горячего копчения своими руками
Самым простым аппаратом для самостоятельного изготовления и эксплуатации является коптилка горячего копчения. Этот процесс производится при температуре до 120°С в течении 1-1,5 часов.
Устройство коптильни горячего копчения и принцип работы
В аппаратах для горячей обработки дымогенератор и коптильная камера находятся в общем корпусе:
- Опилки насыпаются на дно.
- Над ними устанавливается поддон для сбора жира, стекающего с продуктов.
- Над поддоном размещаются решетки для коптильни или крюки с продуктами.
В таких устройствах дым вырабатывается не при горении щепы, а при её нагреве на огне, электроплите или при помощи встроенного ТЭНа. Работает этот аппарат следующим образом:
- На дно насыпаются опилки и щепа. Необходимо использовать лиственные породы древесины.
- Над щепой устанавливается поддон. В него будет стекать жир, капающий с продуктов. Если он попадёт на опилки и начнёт гореть, то копчёности приобретут неприятный привкус.
- Над поддоном на решётках или крюках размещаются продукты. Для равномерного копчения они не должны касаться друг друга и стенок коптильной камеры.
- Собранный аппарат накрывается крышкой и ставится на огонь. Опилки нагреваются и выделяют дым, который коптит продукты. Кроме опилок, огонь нагревает также саму камеру и все, что в ней находится, поэтому необходимо следить за температурой коптильни.
Для использования дома на кухне коптильня горячего копчения своими руками оснащается дымоотводной трубкой со шлангом. Этот шланг выводится в форточку или вентиляционный канал. Желательно, чтобы такое устройство кроме дымоотводящей трубки имело гидрозатвор. Это уменьшает выделение дыма в помещение.
Схема устройства коптильни горячего копчения и принцип работы
Виды коптилен горячего копчения
Есть разные виды таких аппаратов. Коптильня своими руками делается по чертежу или схеме, иначе велика опасность ошибки при вырезании деталей или сборки.
Самыми распространёнными конструкциями являются следующие:
Из бочки, которая используется на улице в качестве коптильной камеры.
Схема самодельной коптильни из бочки
Цилиндрическая. Коптилка имеет форму, оптимальную для установки на газовую плиту.
Схема цилиндрической коптильни
Коптильня из нержавейки изготавливается из лучшего материала для коптильного устройства. Такая коптильня из нержавейки своими руками отличается привлекательным внешним видом и большим сроком службы.
Коптильный аппарат из нержавеющей стали
Аппарат с гидрозатвором подходит для квартиры. Такая домашняя коптильня для газовой плиты не выделяет дым в помещение.
Схема коптильни горячего копчения с гидрозатвором
Универсальная коптилка может использоваться для горячего и холодного копчения.
Схема универсальной коптильни
Простейшая коптильня горячего копчения
Самая простая коптилка своими руками делается из казана или утятницы. В этих ёмкостях стенки расположены под наклоном, что облегчает сборку — решётки делаются из кусков веток, установленных между противоположными стенами:
- На дно насыпаются опилки.
- Над опилками из отрезков веток на высоте 5 см делается подставка для поддона.
- Над поддоном ставятся несколько веток таким образом, чтобы получилась решётка.
- На решётку укладываются продукты и утятница накрывается крышкой.
- Собранная коптильня ставится в угли прогоревшего костра.
Такую коптильню можно собрать и пользоваться в походных условиях.
Схема простейшей коптильни горячего копчения
Оптимальные размеры
Размеры коптильни зависят от необходимой производительности:
- до 20 литров — для личного использования;
- до 100 литров — для совместного использования несколькими семьями;
- более 100 литров — мини профессиональные аппараты, используются на небольших фермах, в кафе и местах отдыха большого количества людей.
Как построить коптильню холодного копчения
Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.
Ящик для коптильни холодного копчения
Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:
- удалить внутренние полки;
- газовой горелкой и стальной щёткой очистить стенки от краски;
- в верхней части коптильной камеры вырезать отверстие Ø100мм;
- закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
- в нижней части боковой стенки просверлить отверстие Ø20мм;
- приварить к нему кусок водопроводной трубы с резьбой 1/2″;
- на боковых стенках через каждые 10см приварить уголки 20х20мм;
- изготовить необходимое количество решёток и разместить их на уголках.
Металлический сейф для коптильной камеры
Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.
Длина трубы для холодного копчения
У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.
В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:
- В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
- В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30х30см достаточно длины 3-4 метра, при сечении 15х15см длину необходимо увеличить до 5-7 метров.
- В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.
Дымоход для коптильни холодного копчения
Изготовление дымогенератора
Самой сложной частью коптильни холодного копчения является дымогенератор. Сделать его можно из герметично закрывающейся ёмкости небольшого размера, например, огнетушителя.
Пошаговая инструкция по сборке такого аппарата состоит из нескольких пунктов:
- разрядить огнетушитель;
- выкрутить клапан;
- отмыть аппарат от остатков пенообразующей смеси или порошка;
- на высоте 7см от дна просверлить 4-6 отверстий Ø12мм;
- в отверстие, оставшееся после удаления клапана, установить эжектор.
Пошаговая инструкция сборки дымогенератора из огнетушителя

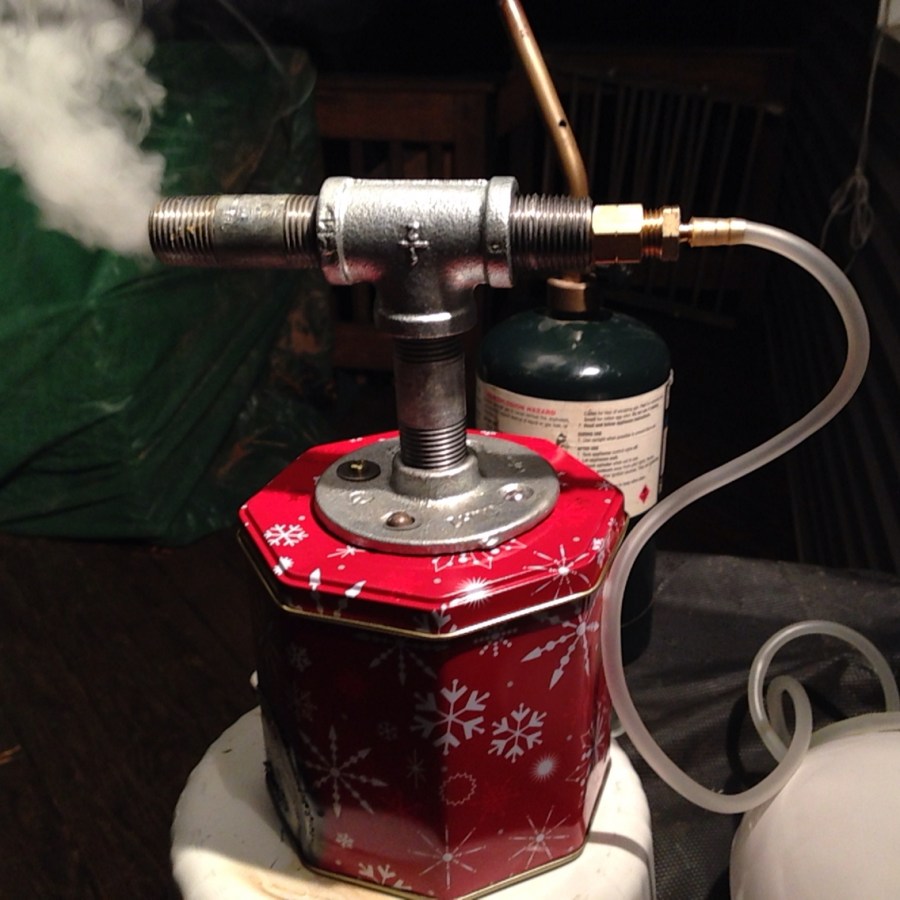

Изготовление эжектора
Принцип работы эжектора заключается в прохождении через него потока воздуха, подаваемого компрессором. Этот поток подаёт дым в камеру, а образующееся при этом разрежение в генераторе усиливает тягу и тление опилок и щепы.
Сделать его можно из водопроводного тройника 1/2″:
- в выходное отверстие закрутить кусок трубы длиной 10см;
- с обратной стороны вставить деревянную пробку;
- в центре пробки просверлить отверстие Ø10мм и вставить соответствующую трубку такой длины, чтобы она вошла в трубу 1/2″;
- к тонкой трубке шлангом подключить компрессор, а толстая через трубу ПВХ присоединяется к коптильне.
На следующем рисунке изображена схема работы эжектора.
Схема работы эжектора котельни холодного копчения
Подготовка дров
От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.
Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.
Щепа должна быть сухой и чистой
Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.
Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

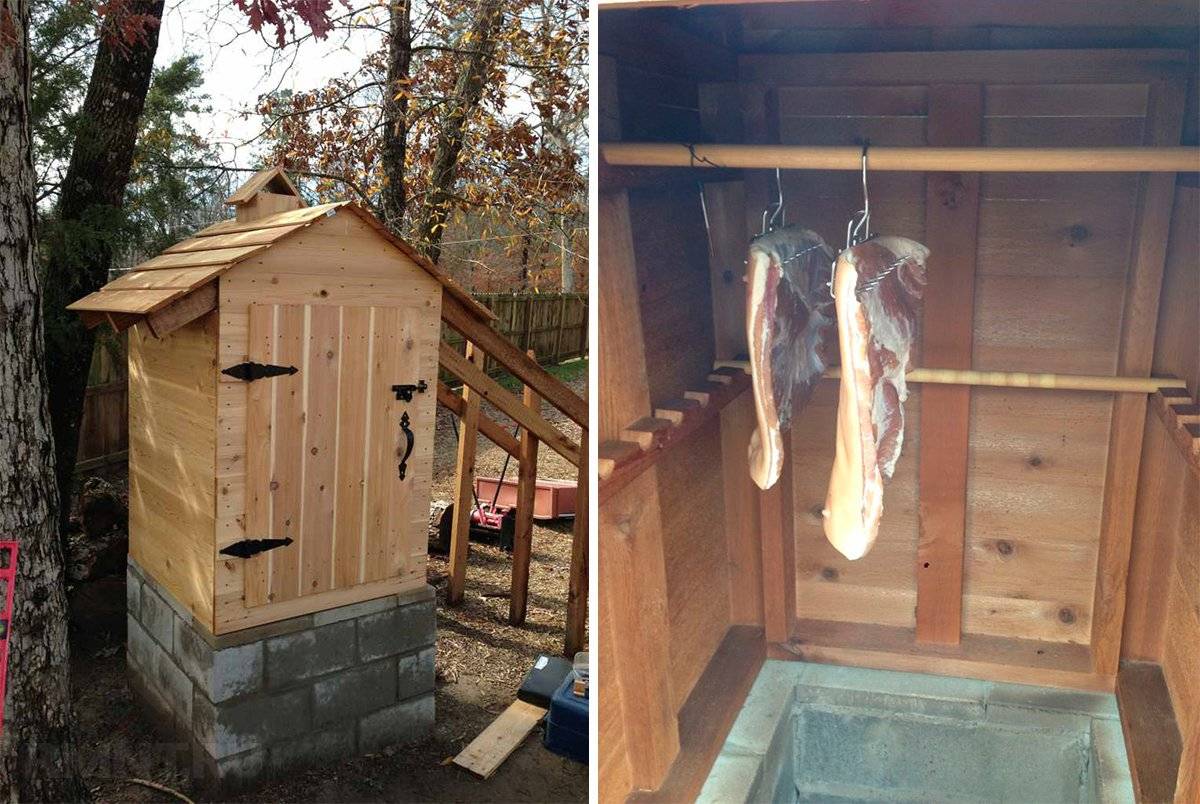

Как сделать коптильню холодного копчения
Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.
Материалы и комплектующие:
- Деревянный брусок 50х50 мм;
- Вагонка липовая;
- Вагонка сосновая;
- Петли, ручка;
- Шурупы, гвозди.
- Лист оцинкованного железа;
- ТЭН 220 В (2кВт);
- Корпус для автоматики;
- ПИД регулятор температуры REX C100;
- Выключатели, монтажные провода.
Пошаговый процесс постройки:
- Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
- Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
- Собрали каркас двери и также зашили внутреннюю сторону липой.
- Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
- В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
- В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
- При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
- В верхней части коптильни смонтировано отверстие для выхода дыма.
- Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
- Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
- Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
- На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
- Тэны устанавливаем в нишу.
- Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
- Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
- Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
- Монтаж автоматики собран по схеме.
- Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
- Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.
Итак, коптильня холодного копчения своими руками собрана.
Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.
Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.
Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.
Закрытые
А вот дымогенераторы закрытого типа обладают в основном преимуществами и плюсами. Они:
- Экономят топливо.
- Стабильны в работе и не зависят от погоды.
- Принимают не только опилки, но еще и стружку, и щепу.
- Дают возможность получить качественный дым даже коптильщикам без всякого опыта.
Впрочем, у подобных устройств имеются и недостатки:
- Температура тлеющего топлива не превышает 400-500 градусов, а этого явно недостаточно, чтобы ПАУ полностью распались.
- Вкус и аромат копченых продуктов, приготовленных с участием закрытого дымогенератора, явно уступает аналогичным, готовившимся в дыму над очагом.
Вообще, конструкции дымогенераторов довольно пластичны, поэтому имеет значение их грамотная настройка «под себя», то есть под приготовление продуктов того качества и готовности, которые любит конкретная семья.

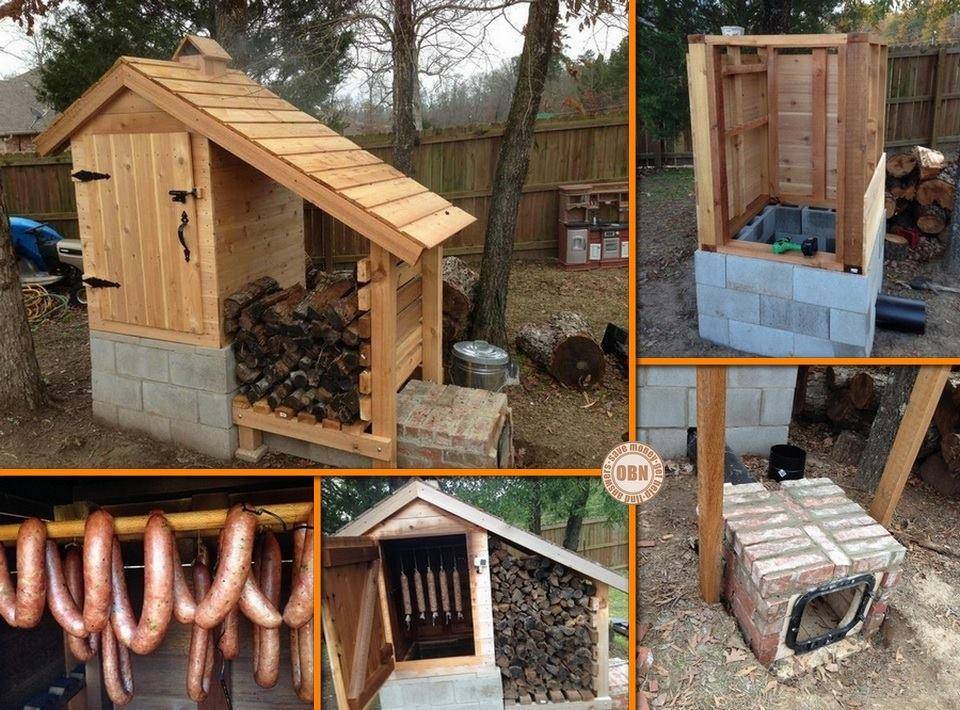

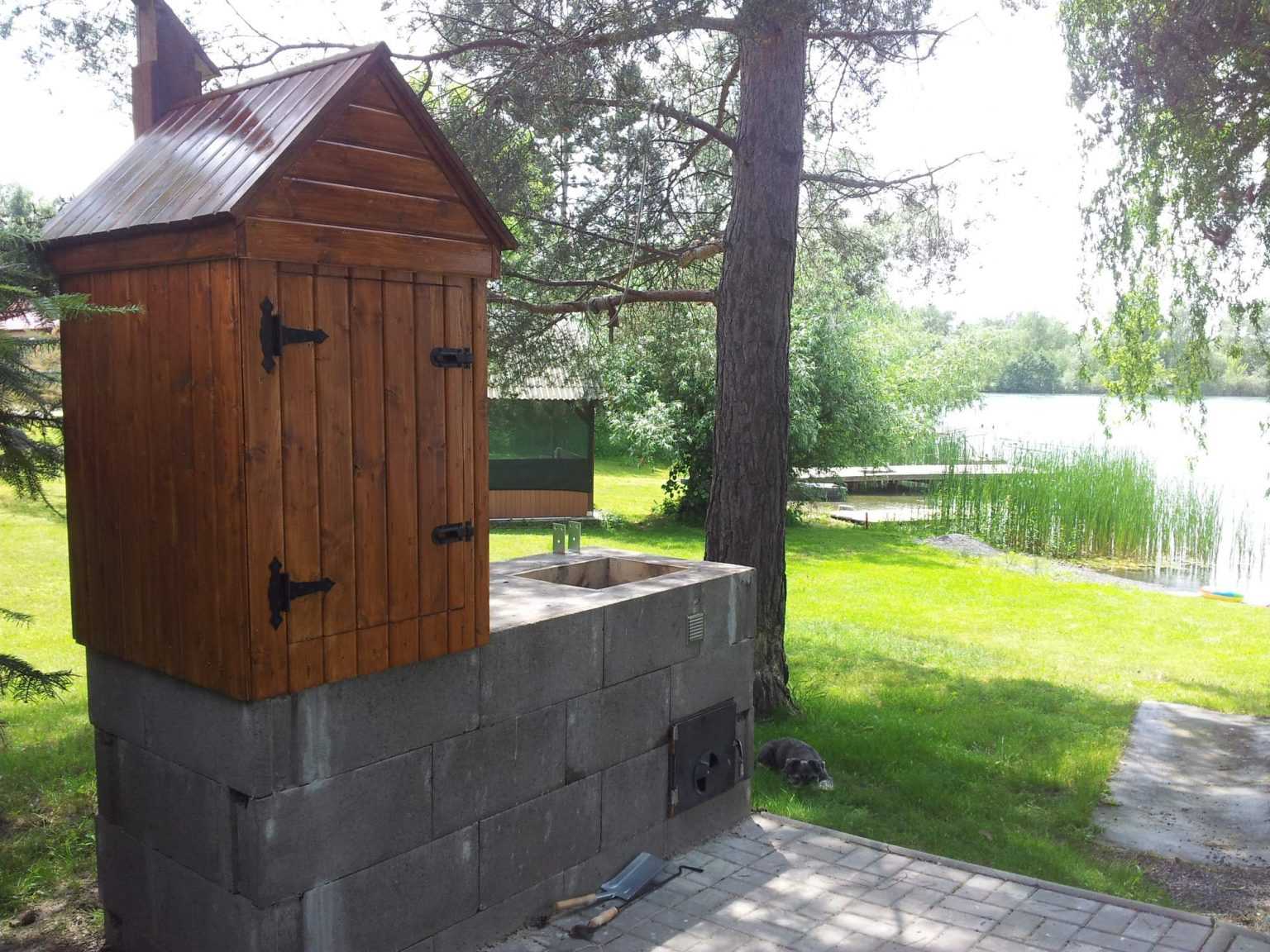

Самодельная коптильня холодного копчения
Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.
Устройство коптильни холодного копчения
Такие установки состоят из нескольких отдельных элементов:
- Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
- Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
- Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.
Схема коптильного аппарата холодного копчения
Принцип работы
Самодельная коптильня холодного копчения работает следующим образом:
- В дымогенератор помещаются опилки и щепа.
- Щепки поджигаются и, при необходимости, включается компрессор.
- Появляющийся при этом дым поступает в коптильную камеру к продуктам.
- Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
- Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.
Принцип работы дымогенератора
Виды коптилен холодного копчения
Есть разные конструкции таких аппаратов, но они работают по одной схеме.
Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.
Схема использования коптильни холодного копчения в домашних условиях на газовой плите
Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.
Схема коптильного аппарата холодного копчения с дымогенератором
Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.
Схема коптильни с дымоходом в земле

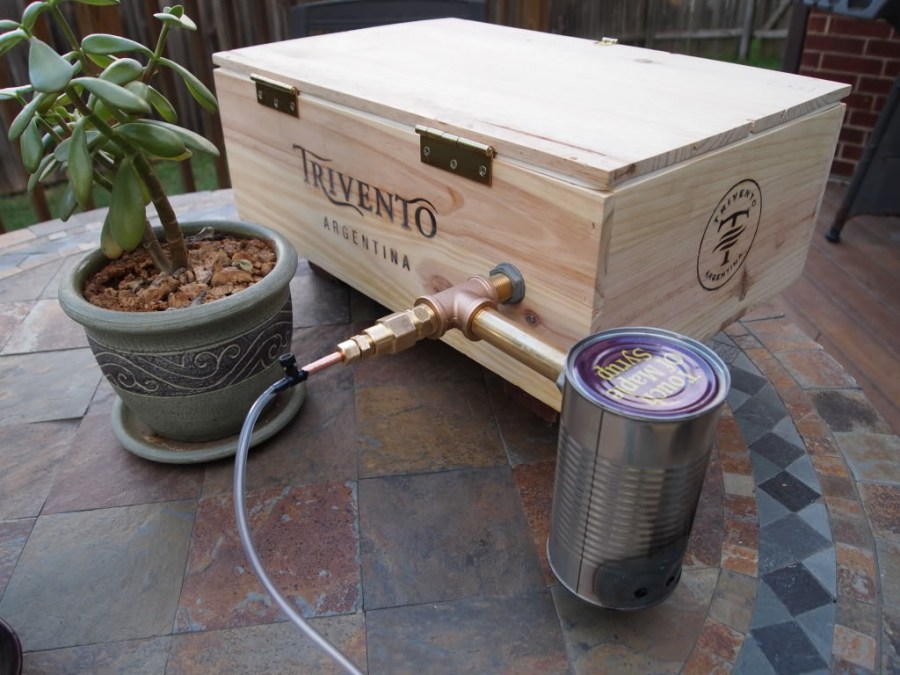

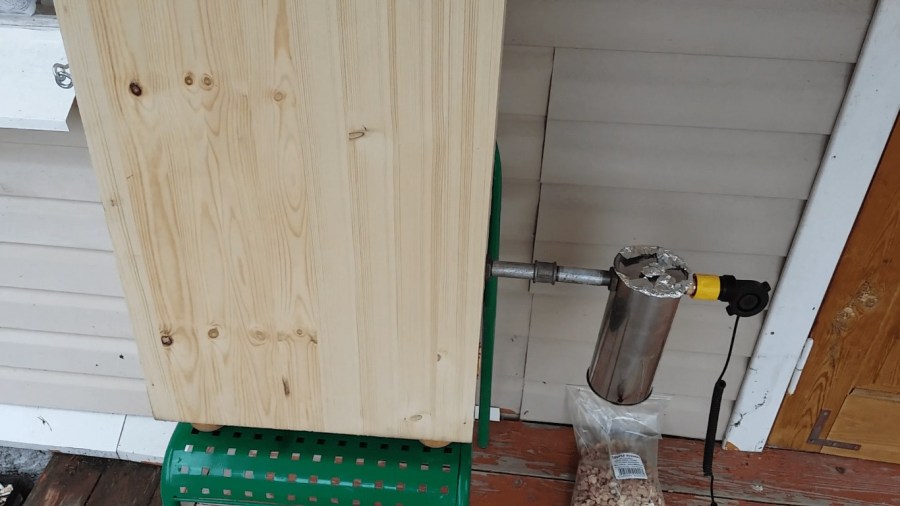

Коптильня своими руками с дымогенератором
Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:
- Внутрь дымогенератора помещаются опилки и щепа.
- Опилки поджигаются и аппарат закрывается крышкой с эжектором.
- К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
- Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
- Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.
Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.
Устройство дымогенератора
Простейшая коптильня холодного копчения
Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.
Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.
Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.
Схема коптильни холодного копчения для изготовления своими руками
Оптимальные размеры
Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:
- для семьи из 4 человек — до 20 литров;
- для нескольких семей или заготовки копчёностей — до 100 литров;
- мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.
Коптильня из газового баллона
Ещё один вариант коптильни холодного копчения, доступный для изготовления в домашних условиях – из газового баллона. Для этого понадобятся следующие материалы:
- Пара старых газовых баллонов, один большой, другой поменьше. Из большей по размерам ёмкости будет сделана коптильная камера, а из другой – печь для сжигания опилок.
- Стальные трубы сечением до 100 мм.
- Металлические ручки для крышек коптилки.
- Решётка для размещения готовящихся продуктов.
Также потребуется набор инструментов для работы с металлами: сварочный аппарат, болгарка, сварщицкий молоток для обивки шлака со швов, защитная маска. Первым шагом из труб варится каркас под будущую коптильню.
С баллона полностью скручивается вентиль, и стравливаются остатки газа. Ёмкости из-под пропана также рекомендуется перед работой с ними дополнительно промыть водой. Затем в торцах обеих баллонов прорезаются отверстия для дымоходных труб, а в будущей камере для продуктов также проделывается вытяжное отверстие.
Далее в корпусах делаются продольные пропилы на месте будущей крышки, и привариваются шарниры. После этого крышка вырезается полностью, оставаясь уже по месту назначения. К готовым крышкам привариваются металлические ручки, а к отверстиям в торцах – трубы для дымохода, соединяющие оба баллона в единую конструкцию.
Внутри большого баллона устанавливаются и закрепляются сваркой металлические решётки для полуфабрикатов. В итоге получаем мобильную коптильню, которую также можно использовать в качестве мангала или барбекю.
Дымогенератор коптильни и для чего он нужен
Все, кто когда-либо проводил копчение традиционным образом знают, что это довольно длительный и энергозатратный процесс, обычно копчение продукта затягивается на несколько дней и требует непрерывного надзора за температурой и количеством дров в топке.
Инженерная мысль позволила значительно сократить время и прилагаемые усилия за счет применения дымогенератора для коптильни. Это приспособление создано для того, чтобы в короткие сроки и в довольно большом объеме создавать дым и подавать его в отдел где и коптится продукция.
В домашних условиях его тоже можно изготовить. Устройство его не сложное, состоит дымогенератор из камеры, в которой на дне насыпана щепа, она горит, перпендикулярно, через верхнюю часть корпуса проходит труба, изготовленная из металла, приспособленная для циркуляции воздуха, поставляемый, например, аквариумным насосом.
Вообще, люди зашли довольно далеко в стремлении получить быстро и дешево вкусную полезную еду. Примеров коптилен на любой вкус, цвет и кошелек можно найти огромное количество. Фото готовых коптилен в интернете на разных сайтах тоже в избытке.
Основные принципы холодного копчения
Схематично коптильная установка для подобного вида копчения выглядит совсем незамысловато.
По такой типовой схеме работают многие стационарные коптильни холодного копчения. Ее конструкционными составляющимися являются:
- Топочная камера. В этой секции коптильни происходит горение топлива и образование дыма для непосредственного процесса копчения, то есть это основа простейшего дымогенератора для коптильни.
- Топливо для копчения. Используются дрова плодовых и лиственных пород древесины.
- Дымоход коптильни. Благодаря ему – коптильная камера непрерывно и равномерно обеспечивается охлажденным дымом.
- Опора для коптильной камеры. В стационарных сооружениях ее обычно возводят из кирпичей или булыжника.
- Защитная решетка металлическая, которая отфильтровывает из дыма недопустимую копоть. Ее ячейки должны иметь минимальные размеры.
- Непосредственно сам отсек для производства копчения. Его выкладывают из кирпича, сваривают из металла, сооружают из древесины и так далее.
- Коптимые продукты. Закрепляют их на период приготовления любыми доступными способами: раскладывают на решетках, подвешивают на крючьях или просто закрепляют на стержневых поперечинах.
- Поперечины для подвешивания продуктов.
- Крышка коптильного отсека. Она имеет ряд отверстий для отвода излишнего дыма и закрывается дополнительно мокрой мешковиной.
- Топочная дверца, которая необходима для регулировки правильного температурного режима горения и закладки топливных компонентов.
