Как собрать дымогенератор для холодного копчения своими руками: инструкция
При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста
Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.
Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств
Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.
После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.
В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.
Изготовляя дымогенератор своими руками, его можно оснастить съемным дном
Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.
Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.
Как сделать дымогенератор: обустройство дымохода и эжектора
Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства
Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)
Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью
Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.
Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.
Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.
Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне
Коптильный шкаф
Коптильный шкаф должен плотно закрываться и иметь в верхней части дымоход для отвода дыма. Коптильня, в зависимости от интенсивности использования может быть сделана в виде «домика» или шкафа из металла или дерева.
Для размещения продуктов, подготовленных к обработке дымом, обустраиваются специальные полки, сетки или подвесы с крюками.
Самым простым и бюджетным вариантом является обычная металлическая бочка, емкостью 100-200 литров. У нее срезают верхнюю часть, чтобы можно было загружать продукты, а потом назад накрываю крышкой. Более «цивилизованное» решение – бочку устанавливают в лежачем положении, вырезают часть боковой поверхности, затем фиксируя ее на петлях, делая дверцу. Внутри устанавливается сплошная полка из сеток.
Если после прочтения материала статьи и просмотра фото у Вас остались вопросы, прояснить некоторые моменты поможет видео, размещенное в конце этого раздела.
Вы сами смогли убедиться, что, имея правильные чертежи, соорудить своими руками дымогенератор для холодного копчения – не такая уж и сложная задача. Бесспорно, она требует определенных навыков и подготовки. Далеко не каждый умеет пользоваться сварочным аппаратом или имеет его у себя дома. Но – воспользовавшись помощью друзей или знакомых, можно смастерить такое устройство, которое станет источником ароматных и вкусных яств на Вашем столе.
Видео: дымогенератор
Назначение дымогенератора
Прежде чем приступать к самостоятельному изготовлению дымогенератора, нужно ознакомиться с его принципом работы и конструкцией.

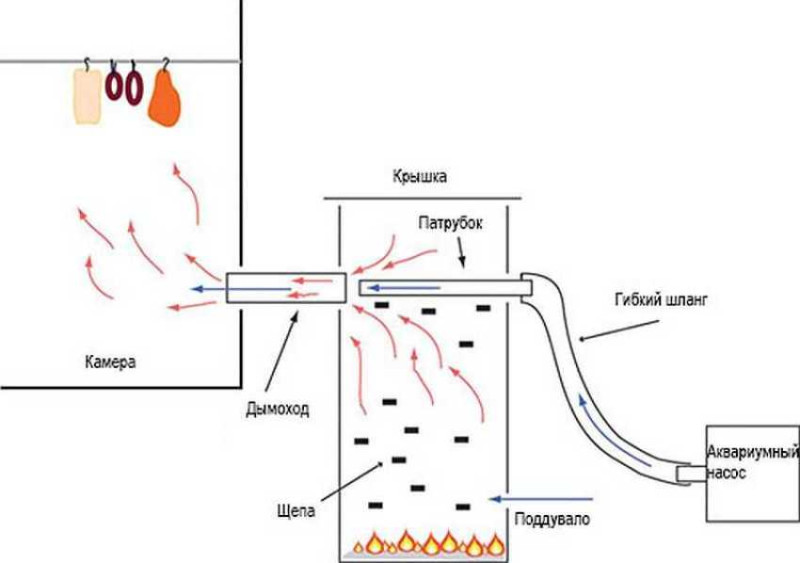

Конструкция дымогенератора
Любой дымогенератор состоит из нескольких частей:
- емкость, в которой находятся опилки, щепа или дрова;
- компрессор, который будет гнать дым в нужном направлении;
- труба или шланг, в которых происходит охлаждение дыма и поступление в камеру копчения.
Принцип работы дымогенератора
Для того чтобы получить вкусный копченый продукт на выходе, нужно правильно организовать работу дымогенератора:
- При сгорании топлива образуется дым, который под давление компрессора поступает в коптильное отделение;
- Правильная работа генератора крайне важна, ведь именно благодаря ему выходит дым под высоким давлением;
- Для получения правильного продукта необходимо температура 20-40 градусов. Таким образом в конструкции должен стоять и охладитель дыма.
Обзор нескольких дымогенераторов представленных на рынке
Дачник
Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.
Плюсы:
- в час потребляет примерно 313 грамм щепы;
- менять нагрузку не нужно на протяжении трех месяцев;
- управлять прибором очень просто;
- монтаж не требует никаких специальных знаний;
- имеет небольшие размеры;
- установка конструкции не отнимает много времени;
- можно самостоятельно регулировать все необходимые параметры дыма;
- несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
- на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.
Минусы:
невзрачный внешний вид конструкции.
Нanhi zmei 7l
Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.
Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.
- дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
- устройство может работать в автономном режиме на протяжении 12 часов;
- можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
- длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
- аппарат весьма надежный и имеет долгий срок эксплуатации;
- имеет небольшой размер, поэтому не занимает в помещении много места.
Минусы:
пользователи не обнаружили никаких существенных минусов.
Дым Дымыч
Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.
Плюсы:
- конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
- за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
- монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
- корпус конструкции изготовлен из нержавеющей стали;
- может работать в автономном режиме до 15 часов.
Минусы:
- немного сложно и неудобно снимать крышку;
- недостаточно толстые стенки корпуса – 0,8 миллиметра;
- нет специальной подставки.
Мerkel premium
Устройство имеет 2-милиметровые стенки, изготовленные качественной нержавеющей стали. Это значит, что конструкция будет работать достаточно долго и при этом она весьма надежная. В автономном режиме устройство может проработать практически 12 часов.
Плюсы:
- аппарат очень легко мыть – на это не уходит много времени;
- на выходе дым имеет идеальную температуру, которая не превышает отметку в 25 градусов;
- для того, чтобы слить собранный конденсат, нет необходимости в полной разборке конструкции;
- для крышки используется высококачественная древесина, которая не будет со временем разбухать и рассыхаться;
- дымогенератор Меркель имеет красивый дизайн;
- отличается от многих других моделей своим небольшим весом.
Минусы:
единственный недостаток, который обнаружили пользователи – это то, что нужно не забывать регулярно добавлять топливо.
Самодельная коптильня из трубы: как делать
Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.
Материалы и инструменты, которые потребуются
Для самодельной конструкции нужно подготовить:
- стальную трубу с диаметром 10 сантиметров;
- гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
- отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
- небольшой ветилятор или компрессор – подойдет аквариумный;
- фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
- включатель и электропровода;
- термометр.
Из инструментов нужно подготовить:
- сварочный аппарат;
- дрель или шуруповёрт;
- газовый и разводной ключи;
- болгарку.

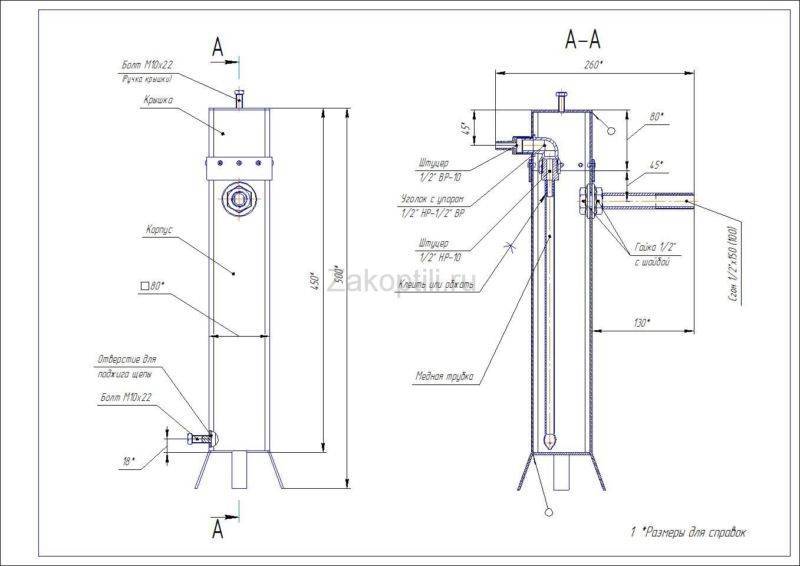

Чертёж дымогенератора из трубы
С нижним эжектором.
Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.
Ниже представлен самый простой и подробный вариант.
Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.
Пошаговая сборка
Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.
В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров.
В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо.
В нижней части делается небольшая емкость, куда будет падать зола.
В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.
Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр. За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.
После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
- Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
- Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
- Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.
Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

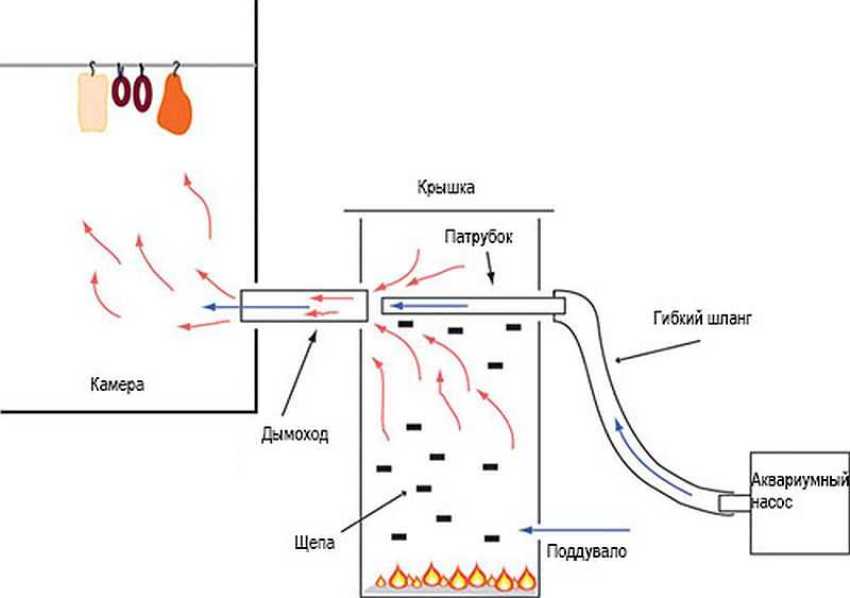

Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

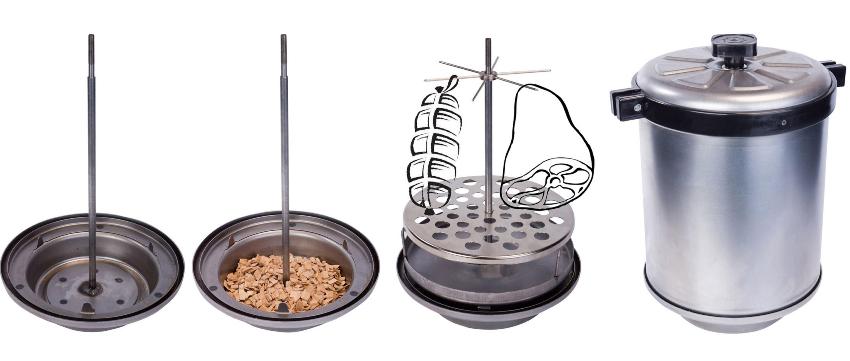

Из ведер
Потребуются следующие материалы:
- два ведра или больших кастрюли, бака;
- 4 – 5 шампуров для шашлыка (или стальная сетка);
- металлический патрубок диаметром 30 – 40 мм;
- компрессор для аквариума.
Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам
Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.
Сборка проходит следующим образом:
- в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
- в первое отверстие вставляем выходной патрубок аквариумного компрессора;
- во второе отверстия вставляем металлический патрубок;
- во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
- вставляем туда другой конец металлического патрубка;
- сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
- размещаем шампуры во втором ведре, зафиксировав с помощью крючков.
Конструкция работает по такой схеме:
- на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
- на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
- запускают аквариумный компрессор;
Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.
Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.
Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:
- инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
- разбавлению дыма воздухом и его недостаточной концентрации.
Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.
Виды самодельных генераторов
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Практически на любой даче есть электроплитка, она и станет частью коптильни
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы
Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.
Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.
Как сделать дымогенератор из огнетушителя в видеосюжете:

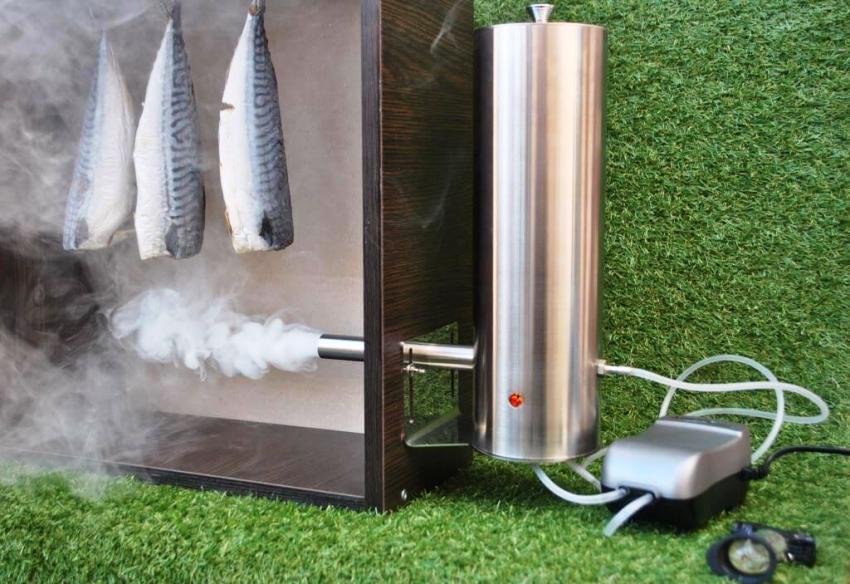

Как использовать аквариумный компрессор для дымогенератора
Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.
Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.
Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии
Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:
Печка-дымогенератор для коптильни
Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.
Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки
Для чего нужен дымогенератор для холодного копчения
Существует 2 основных метода готовки с помощью дыма: холодный и горячий. Конструкция шкафа для обоих вариантов различается по построению и функциональности. Для горячей обработки используется не только дым, но и тепло, которое даёт щепа или дрова. При таком процессе температура внутри механизма достигает от 50 до 120 °С. Этот способ готовки более быстрый, чем холодный, но во время обработки чаще всего все полезные вещества разрушаются. Блюдо при таком методе будет пригодным для употребления через 2-3 часа после начала процесса.
Холодное копчение, как и горячее, для приготовления еды использует дым от щепы. Но при этом способе температура внутри шкафа не подымается выше 35-40 °С. Из-за этого большинство полезных микроэлементов сохраняются внутри продуктов. Процесс обработки пищи длится от 1 до 3 дней. Это позволяет сохранять еду пригодной для употребления в течение 3-5 недель.
