Особенности отопительных конструкций на «отработке»
Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.
Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.
В большинстве случаев оба отсека соединятся между собой при помощи трубы
Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами
Ниже приведены основные преимущества агрегатов на «отработке».
- Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
- Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
- Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.
Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.
- Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
- Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.
Принцип действия
Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.
Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

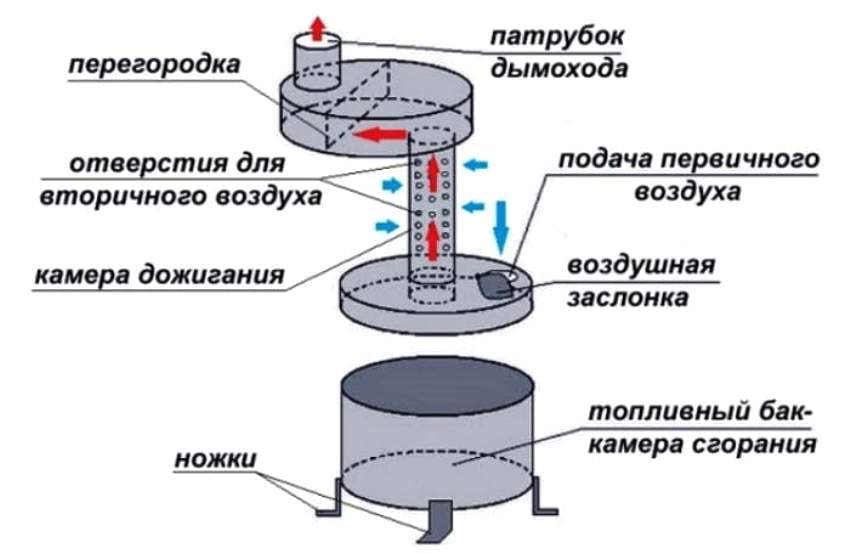

Чертеж простейшей печи
После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.
Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.
Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.
Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.
Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.
Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы
Противопожарные меры
Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:
- не оставляйте печку на сквозняке;
- не ставьте печь рядом с предметами, способными легко воспламеняться;
- соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
- в масло не должна попадать вода;
- регулярно проверяйте дымоход на герметичность;
- используйте только техническое очищенное масло;
- не оставляйте работающий агрегат без присмотра.
Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.
https://youtube.com/watch?v=GBxHKPlkty4
Что такое отработка
Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.
Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.
Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.
Отработанное масло, слитое из картера автомобильного двигателя
Варианты повышения эффективности работы мини-печи своими руками
Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.
В помещении, где постоянно находятся люди применять такую печь не рекомендуется
Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.
Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.
Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.
Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.
Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом
Несколько полезных советов напоследок
При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:
- нагрев помещения происходит неравномерно;
- отработка при горении бурлит и выплескивается из бака;
- появляется запах дыма;
- топливо сгорает слишком быстро и т. п.
Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.
Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении
Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.
Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.
Для небольших помещений, площадь которых не превышает 35 м, требующих принятия мер по отоплению, не имеет смысла растрачивать средства на мощные камины, потребляющие большое количество электроэнергии. Выгодным решением проблемы станет мини-буржуйка, работающая на дровах. Эта конструкция имеет компактные габариты, при этом показатели теплоотдачи находятся на высоком уровне, а для топки применяются твердые топливные материалы.
Небольшая печь помогает избежать ненужных растрат на приобретение дорогостоящего газа. За счет своих компактных размеров, буржуйка не расходует много топлива и считается экономным вариантом для обогрева гаража или домика на даче.
Буржуйка – мелкогабаритная конструкция, работающая на дровах. Самое главное преимущество – это быстрый прогрев, а соответственно, и отдача тепла. Для обогрева помещения требуется мало времени. Производятся мини-печи из металла, поэтому отличаются также быстрым охлаждением, после остановки работы.
Отопительные конструкции классифицируются следующим образом:
- в зависимости от материала изготовления: из чугуна или нержавеющей стали;
- комбинированные типы устройства: с дополнительными элементами в виде варочной плиты, духовки;
- согласно вида, используемого горючего: на дровах, топливе, торфе или опилках.
Также есть вариант буржуйки, работающей на отработанном топливе. По экологическим нормам, такая модель отопительного устройства является самым лучшим вариантом. Достаточно простой механизм не сложен в эксплуатации, при этом функциональность находится на высоком уровне, например, можно сконструировать дополнительные элементы печи: варочную панель для приготовления пищи, духовой шкаф и т.д.
Какими особенностями обладает печь-капельница
Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.
При установке печи-капельницы нужно убедиться, что рядом отсутствуют материалы, которые легко горят
У собранной печки капельницы есть ряд преимуществ:
- Экономия горючего;
- Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
- С легкость можно перенести;
- Проста в использовании;
- Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.
В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.
При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:
- Установка печи должна проводиться в том помещении, где нет сквозняка;
- Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
- Запрещено применение воды для тушения или охлаждения печки.
Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.
Принцип работы печи на отработанном масле
Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.
Составные элементы печки на отработанном масле
Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.
Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.
Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.
Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства
Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа

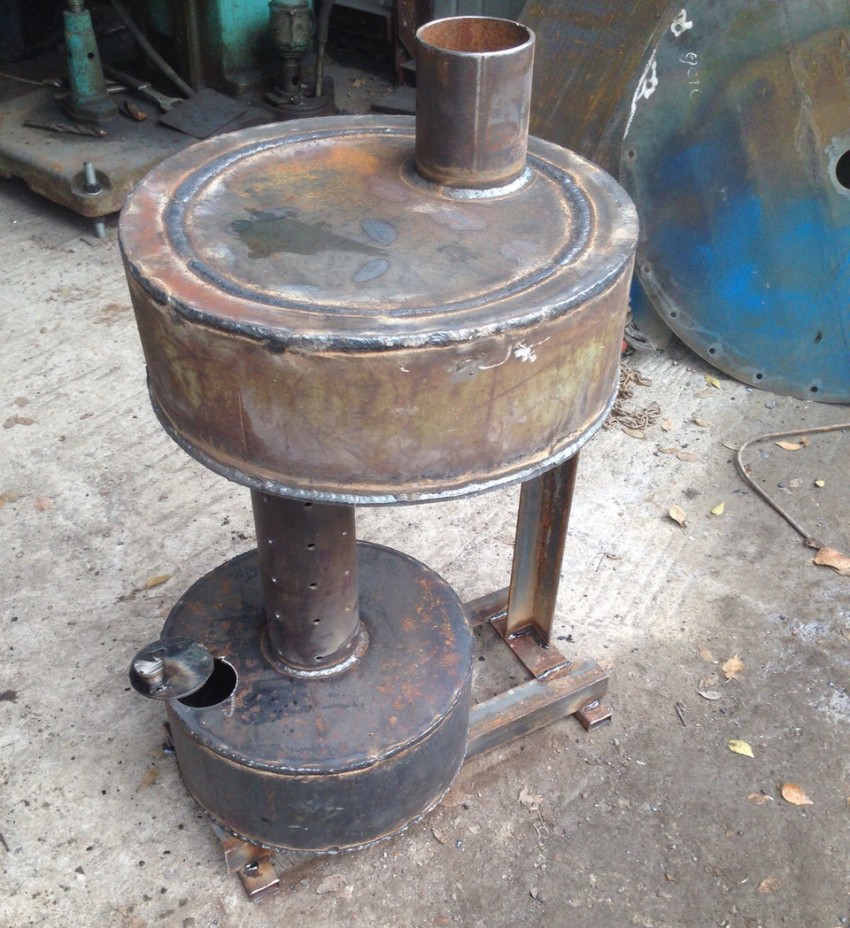

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Разновидности печей на отработке
Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.
Печь на отработке из старого газового баллона
Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:
- стальная труба диаметром 100 м, длиной 2000 мм;
- вентиль с резьбой ½ дюйма;
- стальной уголок с полкой 50 мм, метр или немного больше;
- хомуты;
- петли;
- кусок шланга для подачи топлива;
- автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
- еще один баллон (фреоновый) для создания топливного бака.
Последовательность работы:
- спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
- вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
- из стального листа делаем дно камеры дожига;
- из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
- готовую горелку вваривают в дно камеры дожига;
- из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
- для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
- выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
- на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
- трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.
Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.
Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.
Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).
Печь на отработке с наддувом
Эта конструкция также собрана на основе 50-ти литрового баллона.
Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.
Процесс работы и розжиг показаны в видео.
Печь на отработке с водяным контуром
Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.
Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.
Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.
На чертеже устройство выглядит примерно так.
Печь с капельной подачей топлива
Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.
Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.
На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.
Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.
Она же, реализованная в металле.
Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%
Розжиг
Заливка масла
Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.
К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.
Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.
Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.
Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).
Компактные модели печей на отработанном масле
Существуют более простые модели, которые можно собрать своими руками. Буржуйка на отработке из листового железа более компактна и полностью автономна.
Принцип действия несколько отличается от предыдущей модели. Масло заливается в емкость (2) и поджигается. Во время горения температура поднимается и только через 3-5 мин начинается процесс пиролиза. Основным недостатком такой буржуйки является необходимость постоянного присмотра за процессом горения. Необходимо постоянно доливать отработку, кроме того это весьма пожароопасный процесс. Несмотря на то, что нет необходимости в фильтрации масла, как у печей с капельными системами подачи топлива, к качеству отработки необходимо подходить со всей ответственностью. Если в горящую печь доливать отработку содержащую чужеродные фракции или воду, кипящее и горящее масло может выплеснуться из бункера и сильно обжечь.
Горелка или печь?
Самодельная капельная печь на отработке
Проблема утилизации отработанного моторного, трансмиссионного и гидравлического масла (отработки) в мировом масштабе еще далека от решения. Один из способов использовать отработку – сжечь ее, получив даровое тепло. Однако отработка – энергоемкое, но грязное и нестабильное по свойствам топливо. В горелках, позволяющих сжигать отработку полностью, применяется наддув, очистка, обезвоживание и подогрев топлива, что делает их энергозависимыми, технически сложными и требующими квалифицированного обслуживания. Мастера-любители уже довольно долго делают печи на отработке с безнапорными горелками: в них масло тихо горит непосредственно в расходном баке, испаряясь, а пары поступают в камеру сгорания (дожигатель), где смешиваются с вторичным воздухом и сгорают. За годы эксплуатации печи на отработке с безнапорными горелками показали себя достаточно экономичными, но еще более опасными; доходит до взрывов. Капельная печь правильной конструкции пожаробезопасна: свидетельства тому прошедшие соотв. сертификацию промышленные образцы; только из отечественных на рынке присутствуют ЖАР-25 стандарт/автомат, полуавтоматические НТ 602-605, НТ 612, ВН-Ж-90-П/Н, Тепламос Т-603 (Теплон) и др. Вместе с тем капельная печь конструктивно проста и может быть выполнена полностью энергонезависимой. Поэтому умельцы сейчас занялись капельными печами весьма плотно и создают конструкции порой весьма замысловатые (см. рис. справа). Однако хорошую капельную печь возможно сделать гораздо проще, а по эффективности сжигания неочищенной обводненной отработки она может вплотную подойти к такому хитрому устройству, как горелка Бабингтона.
Эксплуатационный цикл: розжиг, остановка, чистка
Для вхождения в рабочий режим необходимо чтобы камера сгорания прогрелась до температуры не менее 4000 Со . Для этого буржуйка на отработанном масле заполняется горючим так, чтобы оно только покрыло дно. Сверху доливается печное топливо или керосин, тряпка или бумага смачивается в масле, поджигается и бросается в камеру сгорания. Допускается вариант использования пропитанного бензином поролона.
Остановка печи происходит после полного выгорания топлива. В случае с наличием системы капельной подачи, просто перекрывается кран топливопровода.
Следует обязательно периодически производить очистку камеры сгорания, чаши испарителя и внешней поверхности теплообменника. Налипшие продукты сгорания, сажа копоть, пепел изолируют металл и снижают эффективность теплопередачи.
Делаем пиролизную печь на отработке
Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.
Схема сборки пиролизной печи, работающей на отработке.
Данная печь будет состоять из трех основных частей:
- Емкость для масла с крышкой и заслонкой;
- Камера сгорания/пиролиза;
- Камера дожигания.
Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.
Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.
Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.
Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.
Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.
После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.
Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.
Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).
Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.
