Другие параметры для подбора циркуляционного электронасоса
Для точного выбора насоса, обеспечивающего циркуляцию теплоносителя в отопительной системе, недостаточно только рассчитать требуемую его производительность и напор. При подборе еще нужно учитывать другие важные параметры нагнетателя.
Рабочее давление
Давление в системе отопления частных домов составляет чаще не более 2 атм. Чтобы подобрать необходимый насос с учетом этого параметра, нужно предварительно выполнить расчет требуемого напора. Если вычисления будут проведены правильно, тогда нагнетатель обеспечит нужное давление в сети.
Рабочая температура
Когда выбирается насос, всегда изучается его документация. Она позволяет узнать температуру теплопереносящей среды, с которой сможет работать устройство. В документации к бюджетным моделям часто указывается завышенный параметр. Например, если обозначено 90 °C, тогда реальное значение может составлять 70 или 80 °C.
Видео описание
В данном видеоматериале рассказывается о расчете напора и производительности циркуляционной модели электронасоса:
Для обеспечения безаварийной работы системы отопления профессионалы рекомендуют домовладельцам устанавливать качественное и надежное оборудование для циркуляции теплоносителя. Такие нагнетатели способны перемещать жидкость с температурой от 110 до 130 °C. Их цена выше, чем у бюджетных моделей, но у них срок службы значительно больше.
Количество скоростей
Если предварительный расчет выполнен правильно, тогда неважно, какое количество скоростей у циркуляционного насоса. Несмотря на это, специалисты советуют выбирать трехрежимные устройства
С их помощью можно уменьшить потребление энергии и даже снизить уровень шума.
Защитные системы
Дольше всего работают циркуляционные насосы, которые оснащены автоматической защитой. Такие системы исключают перегрев нагнетателей, так как выключают их, если у электрических двигателей существенно повышается температура.
Автоматика также предотвращает сухой ход устройств с мокрым ротором. Благодаря прекращению работы насоса не выходит из строя его электродвигатель, не ломается крыльчатка и остаются целыми уплотнители.
Видео описание
Пример автоматики для циркуляционного насоса показан в этом видео:
Конструкционное исполнение
Под этим понятием подразумевается материал изготовления, размеры патрубков и корпуса в целом. При производстве циркуляционных насосов сегодня применяют чугун и пластик. Оба материала используют для изготовления корпусов. Чугунные модели отличаются продолжительным сроком службы, высокой прочностью и хорошим отводом тепла от электродвигателя. Устройства в пластиковом корпусе обычно устанавливают в местах, в которых низкая вероятность механического повреждения.

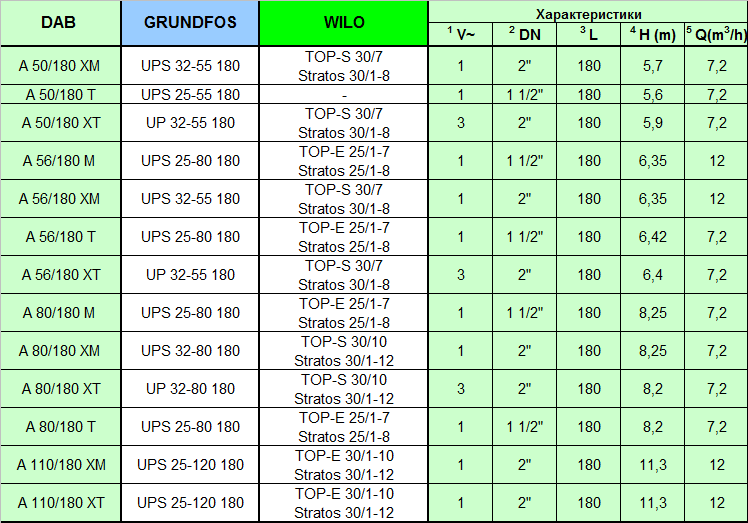

Маркировка циркуляционного электронасоса
Из маркировки насоса можно узнать все параметры, которые необходимы для его подбора:
- вид нагнетателя (UP – циркуляционная модель);
- способ регулирования скорости (E – частотное переключение, S – ступенчатая регулировка, без обозначения – односкоростная модель);
- диаметр штуцеров (мм);
- напор (м);
- установочный размер.
Видео описание
В видео рассказывается об основных ошибках во время подбора циркуляционного электронасоса:
Конструкция циркуляционного отопительного насоса состоит из корпуса, ротора, крыльчатки с лопатками, уплотнителей, электросхемы. За счет вращения турбинного колеса осуществляется движение теплоносителя. Производители выпускают насосы с ротором в мокром и сухом исполнении. У первой разновидности роторные детали работают в теплопереносящей среде, а во втором случае – у них отсутствует контакт с теплоносителем. Выпускаются также модели с 1, 2, 3 и 4 скоростями.
Что еще влияет на выбор
На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных , «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.
Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации
Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110оС
Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70оС.
Видео по теме:
| Следующая > |
Как рассчитать мощность циркуляционного насоса
Необходимость в применении циркуляционного насоса возникает в случае, когда естественное перемещение теплоносителя в системе отопления не способно обеспечить равномерный нагрев всех радиаторов. Без данного оборудования невозможно обойтись в домах, площадь которых превышает 100м2, где отмечается высокое гидравлическое сопротивление системы. Решив использовать циркуляционное насосное оборудование, вы получаете массу преимуществ, среди которых:
— возможность использовать трубы меньшего диаметра, — быстрый нагрев помещений, — возможность размещения нагревательного котла в любом месте коттеджа.
Однако, прежде чем установить данный агрегат, следует провести тщательный расчет мощности циркуляционного оборудования, которое будет использоваться в системе отопления.
Как выбрать циркуляционный насос?
Главной функцией насоса является прокачка нужного количества воды через котел для ее нагрева, а также через радиаторы, чтобы они отапливали помещение. Если насос выбрать неправильно, то появятся проблемы в отоплении.
Большинство проблем системы отопления связаны с неправильным выбором диаметров труб, а не с насосом.
Если насос выбран слишком мощный, то появится шум из-за большой скорости теплоносителя. Если напор насоса недостаточен, то последние радиаторы не будут греться, а котел станет тактовать. Вода будет нагреваться, но не прокачиваться с нужной скоростью через радиаторы отопления.
Рабочая точка: что это такое?
Является пересечением графиков двух характеристик: насоса и трубопровода. В этой точке полезные мощности расхода и потребления равны. От её положения зависит производительность системы. Подачу воды изображают как возрастающую из нуля величину, а напор — как убывающую из максимального значения пропускной способности труб.

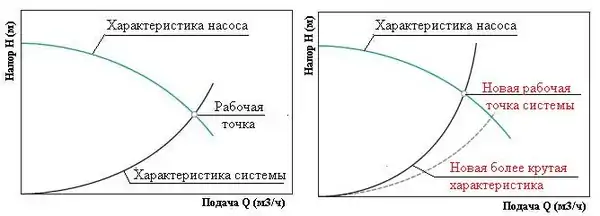

Фото 1. Пример того, как может измениться рабочая точка при изменении характеристик системы отопления.
У подачи есть минимальный порог. Если не учитывать его, система перегревается, что приводит к повреждениям. Давление также может отклоняться от нормального показателя, что частично влияет на характеристику сети.
Важно! Дросселирование и образование отложений влияют на изменение положения точки. Необходимо соблюдать требования к эксплуатации:
Необходимо соблюдать требования к эксплуатации:
- теплопотребление строения;
- пиковые расходы.
Выбрав РТ, под её характеристики подбирают циркуляционный насос. Желательно взять прибор с показаниями, расположенными правее рабочей точки. Запас позволит избежать проблем при изменении значений.
Калькулятор для расчета теплого пола и его укладки
Чувство благополучия — одна из самых важных вещей, которые нужно учитывать при установке отопления.
Важное значение имеет разработка технологии, которая наблюдалась в последние годы в области комфорта в окружающей среде, и особенно в секторе систем отопления и управления: новое поколение радиационного подогрева пола развивалось благодаря низкой температуре воды в системе, что привело к значительной экономии энергии. С разработкой систем управления и электронного управления удалось изменить техническую концепцию и устранить источники неисправностей
Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена возможность занять достойное место в современной установке
С разработкой систем управления и электронного управления удалось изменить техническую концепцию и устранить источники неисправностей. Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена возможность занять достойное место в современной установке.
Эта современная технология позволила нам устранить в полу слишком высокие температуры, причиной которых было к плохому кровообращению и отекания ног.
С бесчисленными исследованиями систем отопления было доказано, что система лучистого подогрева пола, которая использует современные технологии, обеспечивает комфорт и уют для человеческого организма выше, чем обычные системы отопления. Комфортное чувство достигается за счет постоянной температуры, которая распределяется по всей площади отапливаемого помещения.
Традиционная схема отопления Известно, что скорость горячего воздуха и, прежде всего, холодного воздуха и избыток неравномерного распределения температуры, усиливают ощущение плохого теплового комфорта отдельных людей и, следовательно, бремя их здоровья. Таким образом полностью устраняются воздушные потоки, которые вызывают сильные и вредные колебания температуры в нашем теле.
Если лучистая поверхность выполнена из пола, эта система может поддерживать понижение температуры воздуха при сохранении того же чувства комфорта. При более низкой температуре воздуха, помимо улучшения его качества, устраняется ощущение трудности, которое иногда возникает, когда мы входим в перегретую среду. Несбалансированность нагрева
Для больших поверхностей с низкой температурой воздушная тяга практически удаляется, а воздух в окружающей среде менее сухой. Этой системой можно создать естественный уют и таким образом избежать утечки тепла и высоких перепадов температуры, как это происходит у традиционных систем отопления. Исследования показали, что люди любят тепло возле их ног и беспокоят их вокруг головы.
Преимущества лучистой системы напольного отопления приносит большое облегчение людям, которые страдают аллергией и имеют проблемы со здоровьем, с дыхательными путями — астмой, аллергией и др.
Это комфорт для всей семьи, включая домашних животных, таких как собаки и кошки.
Развод системы напольного отопления состоит из теплоизоляционных панелей, известных как системные доски, которые служат для быстрой и точной укладки труб и имеют теплоизоляционную и звукоизолирующую функцию.
Для установки системы напольного отопления рекомендуем использовать трубы (PEXb, PEX/Al/PEX), чьи особенностью является долговечность и предотвращают феномену, как декор и коррозии.
Кроме того, имеются центральные распределители и трехходовые смесительные клапаны, термоэлектрические головки, которые приводятся в действие термостатом и которые контролируют температуру в помещениях и расположены на распределительных гребенках. Все эти многообразия размещены в распределительном шкафу, чтобы не нарушать эстетический характер помещения.
ЧИТАТЬ ДАЛЕЕ: Как должна маркироваться напольная керамическая плитка
Регулирование тепла, которое реализуется отдельно для каждой схемы, позволяет нам контролировать температуру в каждой комнате в любое время, что определенно превышает пределы старых отопительных контуров.
Зимой вода, поступающая на линию отопления, находится между 30 ° C и 40 ° C. Температура от системы трубопровода в полу принимает слой подложки, а затем пол, поверхность которого достигает температуры от 25 до 29 ° С. Нагретый пол излучает тепло в сияющем виде, что очень удобно и экономично.
Общие рекомендации
Первым этапом следует составить тепловую карту дома. Для этого можно пригласить специалиста или воспользоваться калькулятором в интернете. Если по итогам составления карты получается, что теплопотери на один квадрат площади больше 100 ватт, то сначала нужно утеплить дом (потолок, стены), и уже потом рассчитывать систему отопления.
Можно осуществить расчет водяного теплого пола своими руками. При проектировании учитывают следующее: под громоздкую мебель и стационарное оборудование теплые полы не кладут.
При этом система должна покрывать не меньше 70 процентов всей обогреваемой площади, иначе обогрев будет неэффективным (варианты устройства теплого водяного пола).
Расчет мощности теплого пола водяного зависит от вида помещения:
- жилые комнаты, кухни – 110-150 ватт на квадрат;
- ванная – 140-150;
- остекленная лоджия или веранда – 140-180.
Расчет давления
Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:
H=(R*L +Z’)/p*g.
Здесь присутствуют такие величины и значения:
R -показатель сопротивления, касательно прямого участка трубопровода.
L — длина самого трубопровода.
Z — сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).
p — показатель плотности носителя тепла при конкретной температуре.
g — показатель ускорения, относительно свободного падения.
При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:
H=R*L*ZF
Здесь присутствуют следующие параметры:
R -сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.
В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.
L — общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.
ZF — коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:
- если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
- когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;
Пример расчёта
Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.
Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.
Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:
0,015*49*1,3=0,9555.
Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией
А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления
Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.
