Электрический теплый пол: 3 способа укладки

Разновидности электрических теплых полов

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта


Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

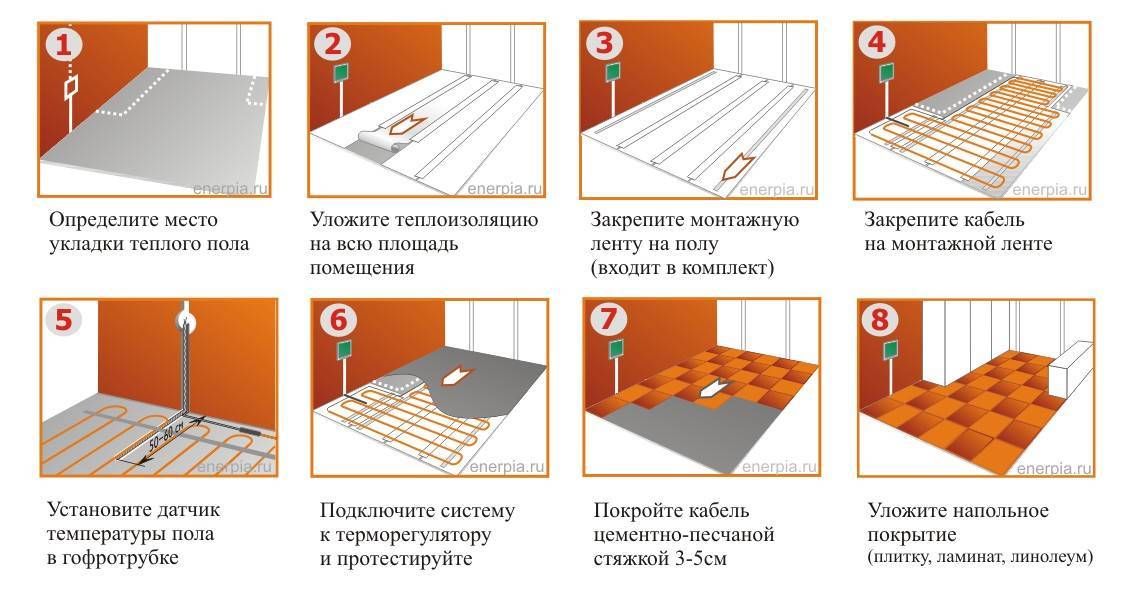

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

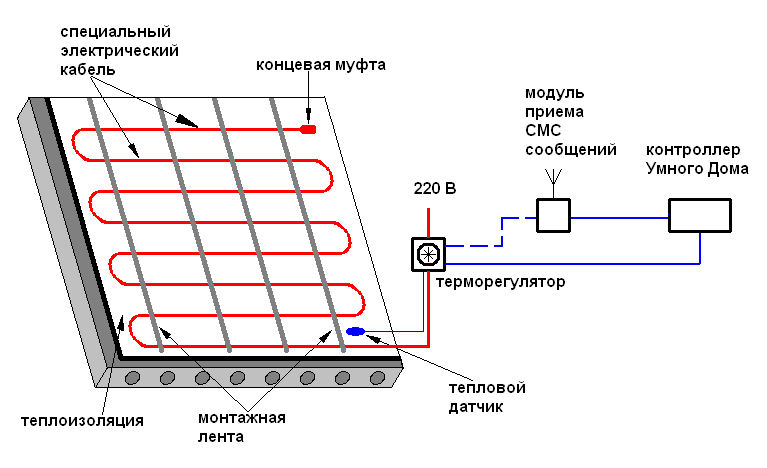

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

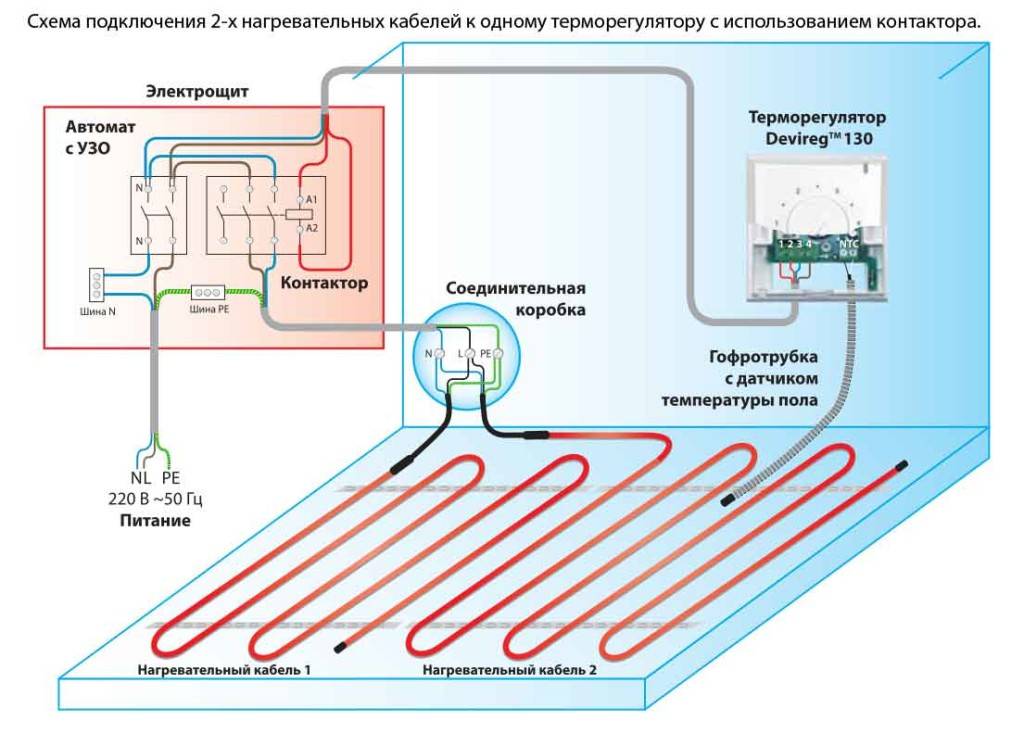

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Как в домашних условиях установить конструкцию «теплый пол»

Указанная инструкция подойдет для самостоятельного размещения электро-пола в домашних условиях. При этом существует несколько методов:

  • можно вмонтировать электро-пол прямо в стяжку, а сверху уложить плитку;
  • вариант расположения отопительной системы на бетонную поверхность под керамическое покрытие;

  • способ расположения электро-пола прямо под покрытие на пол. Для этого подготавливают основу для пола, а на вычищенную и выровненную поверхность кладут слой гидроизоляции.

Приступая к монтированию теплых полов своими руками, необходимо провести тщательную подготовку поверхности

Очень важно, устанавливая систему обогрева, делать отступы от стен на 5 сантиметров, а от элементов нагрева иного вида (трубы центральной отопительной системы, батареи) такой отступ должен составлять не меньше 10 сантиметров

В стяжке нужно сделать углубление размером 20 х 20 сантиметров, в ней будут расположены конечные проводы обогревательной системы, которые выведутся к распределительной коробке.

Не следует забывать о проверке сопротивляемости проводков нагревательных матов и температурного датчика. Они не должны превышать размеры тех, которые указаны производителем в технических характеристиках.

Контроль температуры будет осуществляться специальным датчиком, размещенным в трубке и закрытым заглушкой. После укладки термодатчика в канаву ее заполняют плиточным клеем.

У стен изгиб труб должен быть радиусом не больше 5 сантиметров. Концы проводков нужно зачистить и прикрепить к термостату. Проделав это, можно произвести краткосрочный пробный запуск установленного обогрева.

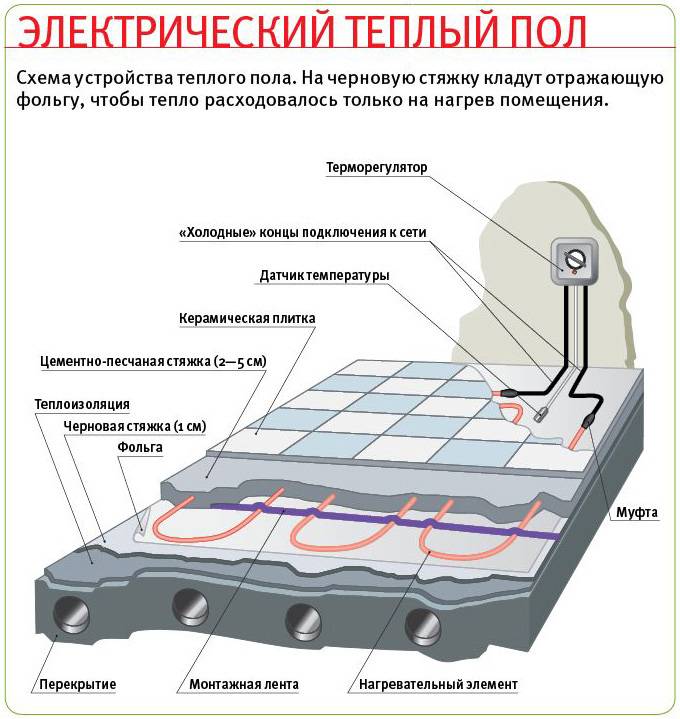

Технология укладки теплого электрического пола

Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.

Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.

Определение схемы укладки

Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).

В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.

О необходимости теплоизолирующего слоя

Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).

О специфике крепления нагревательных кабелей

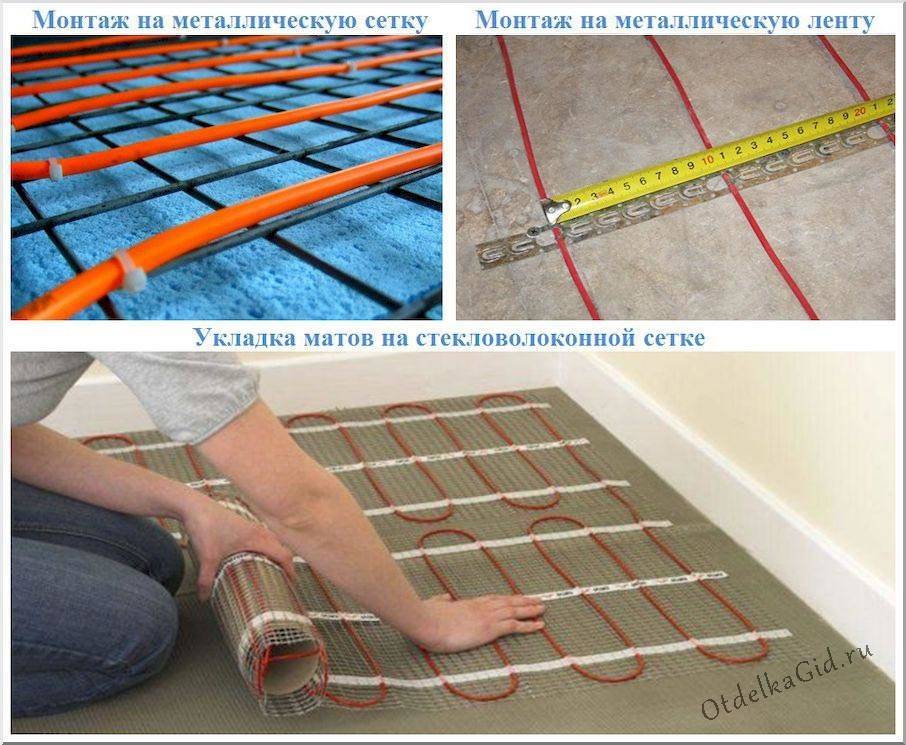

Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.

Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.

Нанесение разметки

На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля

На этом этапе важно помнить:

  • о местах фиксации термостата и датчиков,
  • о соблюдении оптимального расстояния между рядами кабеля,
  • о недопустимости перекрестной его укладки.

Монтаж кабеля

При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.

Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.

Установка терморегулятора

Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.

В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.

Заливка стяжки

Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)

При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований

P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

НаименованиеРазмер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубыЦена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX20 x 2,0 мм, 100 м83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX26 x 3,0 мм, 50 м145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX32 x 3,0 мм, 50 м215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX40 x 3,5 мм, 25 м575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH20 х 2,0 мм, 100 м69

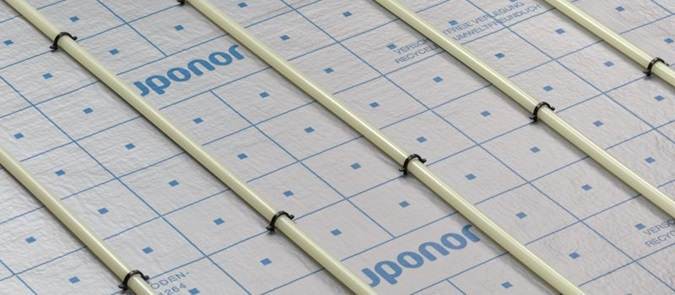

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

  • прочность;
  • износостойкость;
  • долговечность;
  • достаточная теплопередача;
  • низкий показатель теплового расширения;
  • нейтральность к воде;
  • способность выдерживать температуру до 120°С.


Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

  • металлопластик;
  • полиэтилен.


Трубы теплого пола полиэтиленовые

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

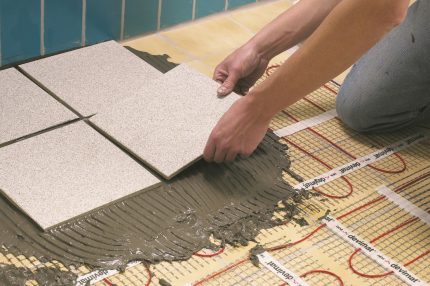

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

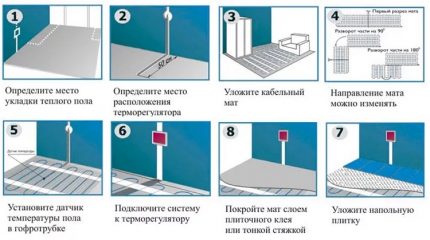

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Особенности электрического «теплого пола» с кабелем

Чтобы не казаться голословными, в этом разделе публикации мы постараемся убедить читателя, что электрический кабельный «теплый пол» имеет массу преимуществ перед водяным.

Не станем в этой статье расписывать принципиальные преимущества всех систем подогрева поверхности пола. Такой подход действительно показывает и максимальную эффективность, и комфортность для жильцов при перемещении по полу, и оптимальное распределение температур воздуха по высоте помещения. Все это свойственно и водяным, и электрическим системам примерно в равной степени. Но, казалось бы, с точки зрения эксплуатационных затрат водяная система выглядит более экономичной, ей бы и отдать предпочтение…

Однако, если рассмотреть проблему «под разными углами» — картина будет отнюдь не столь однозначной.

  • Начнем со степени сложности реализации проекта. Здесь даже сопоставлять затруднительно, так как монтаж трубных контуров с их завязкой на коллекторы, на регулировочные смесительные узлы – несравнимо тяжелее, нежели прокладка нагревательного кабеля.
  • Для оборудования водяного «теплого пола» потребуется немало места. Управление же электрической системой – это компактный блок, по размерам сопоставимый с обычным выключателем.

Разница разительная – громоздкий смесительно-коллекторный шкаф или компактный терморегулятор, устанавливаемый в обычное розеточное гнездо.

  • Водяной «тёплый пол» часто бывает в принципе невозможен в домах многоэтажной застройки. Во всяком случае – это придется уточнять, и в случае согласия — составлять проект со строго оговоренными условиями подключения к тепловой сети, затем его утверждать, согласовывать и т.п. Для электрической системы нужно лишь то, чтобы общая потребляемая мощность в квартире не выходила за рамки дозволенного. А так – все в руках хозяев, безо всяких согласований и прочих бюрократических процедур. С этой точки зрения, электрические «теплые полы» — полностью универсальны.

  • Как ни крути, трубы с теплоносителем, замурованные в полу, остаются потенциальной угрозой протечки. Пусть с очень невысокой вероятностью, но все же…

Авария на водяном «теплом полу» — проблема нечастая, но зато, если уж такое случилось, то устранение последствий превращается в очень масштабное мероприятие.

  • Электрические системы всего намного проще и чувствительнее в управлении.
  • Электрический теплый пол несложно запустить в любой момент, например, когда летом вдруг пошла череда прохладных дней, и в комнатах стало некомфортно. Запустить громоздкую систему водяного отопления с подключенным «теплым полом» решится в таких обстоятельствах не каждый. Да и выйдет она на рабочий режим – далеко не сразу.

Единственным «минусом», сразу приходящим на ум, является немалая стоимость электроэнергии. Но это – вовсе не «приговор». При правильном монтаже, разумной эксплуатации, при эффективной термоизоляции дома или квартиры – ничего пугающего хозяев не ожидает. И в особенности, если электрический «теплый пол», как это часто практикуется, создается не взамен общей системы отопления, а лишь для повышения уровня комфортности в отдельных помещениях квартиры или даже на отдельных участках комнат.

Где можно монтировать

Теплый пол можно применять почти повсеместно. Электрическая разновидность монтируется в частных домах, квартирах, лоджиях, банях и даже гаражах. Водяной тип занимает много пространства, поэтому неприменим в небольших квартирах с низкими потолками, а вот в больших домах превосходит по удобству эксплуатации своего электрического собрата.

Пол с элементами обогрева можно использовать как единственный или дополнительный источник поддержания температуры в помещении. Однако следует помнить, что такая система отопления – недешевое удовольствие. Будьте готовы, что счета за электричество возрастут в разы.

Расчет материала

Если Вы решили сделать теплый пол под плитку своими руками в качестве основного отопления, необходимо осуществлять расчет с учетом, что на 1 м2потребуется нагреватель, мощностью не менее 140-180 Вт. Для вспомогательной системы отопления можно использовать мощность, не более 140 Вт/м2(можно и 80 Вт, все зависит от того, насколько качественного произведено утепление помещения).

Все что Вам нужно – посчитать площадь комнаты (длина*ширину) и отнять от данного значения площадь, занятую мебелью без ножек и бытовой техникой (т. к. под ними укладывать материал запрещено).

В результате Вы получите полезную площадь обогрева. После этого на основании полученного результата определяется необходимая суммарная мощность нагревательного элемента и его длина. Погонная мощность одного метра нагревательного кабеля может варьироваться от 16 до 21 Вт/м.

К примеру, если площадь комнаты составляет 10 м2и вы выбрали нагреватель мощностью 100 Вт/м2, тогда в результате получится общая требуемая мощность 1кВт. Выбираем кабель 20 Вт/м, длина которого должна быть 50 м (1000/20).

Термомат выбирается по такому же принципу, исходя из полезной площади и необходимой мощности. Дополнительно необходимо приобрести монтажную ленту, с помощью которой будет осуществляться крепление обогревателя к бетонной стяжке.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля — это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон — 200 Вт/м2;
  • кухня, коридор и прихожая — 150 Вт/м2;
  • спальня — 100 — 1500 Вт/м2;
  • ванная комната и туалет — 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами — это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.

Заключение

Электрические теплые полы позволяют создавать комфортные и благоприятные условия в помещениях, поскольку они равномерно прогревают все пространство от плинтусов до потолков. Это является одним из ключевых преимуществ электрополов перед традиционными видами отопительных систем. При использовании такого оборудования можно минимизировать градиент температур вверху и внизу помещений. При этом электрические теплые полы, в отличие от конвекторов или тепловентиляторов, не пересушивают воздух в комнатах. Соответственно, в помещениях не нужно устанавливать увлажнители воздуха или другие средства климат-контроля. Всеми перечисленными преимуществами теплых электрополов можно пользоваться только при условии их правильной установки. Соблюдение инструкций и рекомендаций из данной статьи позволит избежать грубых ошибок при монтаже теплого пола и обеспечить его продолжительную и бесперебойную работу.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
