Драйверы для светодиодов – все что нужно знать домашнему мастеру

Как выбрать драйвер?

Большинство контроллеров светодиодного освещения, продаваемых на внутреннем рынке, производятся в Китае, они дешевые и не отличаются высоким качеством.

В драйверах китайских светодиодных ламп часто встречаются неисправные микросхемы, покупать их не рекомендуется. Такое устройство быстро выходит из строя, и вряд ли получится обменять его на новое или вернуть деньги.

Советы по выбору светодиодного драйвера:

Возьмите стабилизатор тока вместе с нагрузкой. Учитывайте мощность нагрузки, которая будет подключена к контроллеру

Обратите внимание на тело. На нем должны быть указаны мощность, диапазоны напряжения (входного и выходного), номинальное значение стабилизированного тока, класс устойчивости к влаге и пыли

Максимальная мощность драйвера

Выходное напряжение зависит от количества диодов в схеме и схемы их включения. Она должна быть больше или равна сумме энергии, затрачиваемой каждым блоком электрической цепи.

Номинальный ток определяется мощностью элементов и их яркостью. Задача стабилизатора — обеспечить диоды необходимой энергией.

Суммарная мощность светодиодов определяется параметрами каждого элемента, их количеством и цветом. Количество потребляемой энергии рассчитывается по формуле:

P = PLED x N, где N — количество диодов в цепи, PLED — мощность одного диода.

Номинальное значение берется на 20-30% больше расчетной мощности:

Pmax ≥ (1,2..1,3) * P.

Также учитывается яркость цвета элементов. Влияет на выходное напряжение. Он указан непосредственно на устройстве или на упаковке.

Например, есть три светодиода по 3 Вт. Таким образом, общая мощность составляет 9 Вт. Рекомендуемый драйвер Pmax = 9 x 1,3 = 11,7 Вт.

Стоимость

Контроллеры для светодиодного освещения продаются в магазинах электротоваров, в интернете, в торговых точках, торгующих радиодеталями. Покупка онлайн самая дешевая.

Ориентировочные цены стабилизаторов тока:

  • DC12V (мощность 18 Вт, входное напряжение 12 В, выходное 100-240 В) — 190 руб;
  • LB0138 (6 Вт, 45 В, 220 В) — 170 руб;
  • YW-83590 (21 Вт, 25-35 В, 200-240 В) — 690 руб;
  • LB009 (150 Вт, 12 В, 170-260 В) — 750 руб.

Микросхема PT4115 — понижающий преобразователь — стоит 150 рублей за штуку. Самые мощные экземпляры стоят от 150 до нескольких тысяч рублей.

Другие характеристики

При покупке контроллера обратите внимание на следующие характеристики:

  • Выходное напряжение. Его величина зависит от количества светодиодов в светильнике, способа питания и падения напряжения на полупроводниках. На рынке есть устройства с напряжением от 2 до 50 В и более.
  • Номинальный ток. Этого должно хватить для обеспечения оптимальной яркости.
  • Цвет светодиода. Влияет на падение напряжения.

Зависимость электрических параметров от цвета светодиодов:

ЦветПадение напряжения, ВСила тока, АПотребляемая мощность, Вт
Красный1,6-2,043500,75
Апельсин2.04-2.10,9
Желтый2.1-2.181.1
Зеленый3.3-41,25
Синий2,5-3,71,2

Если источник света состоит из трех последовательно соединенных светодиодов белого света мощностью 1 Вт, вам потребуется драйвер с напряжением 9-12В и током 350мА.

Падение напряжения на белых кристаллах составляет 3,3 В. При их последовательном соединении напряжения складываются. Получается 9,9 В, что удовлетворяет рабочему диапазону контроллера.

В зависимости от модификации в устройствах используется определенное количество светодиодов – один, два и более.

Например, драйверы светодиодов на чипе 9918c в светодиодной лампе подходят для управления лампами без диммирования и поддерживают мощность до 25 Вт.

Линейный драйвер для светодиодов своими руками

С теорией закончим, перейдем к практике и попробуем собрать линейный драйвер своими руками. Проще всего эту задачу решить при помощи широко распространенного интегрального стабилизатора КР142ЕН12А (его импортный аналог — LM317). Найти его можно в любом соответствующем магазине, и стоит он в районе 20 рублей. Необходимые материалы и инструменты: паяльник, тестер и провода.

Эта микросхема рассчитана на входное напряжение до 40 В, выдерживает ток до 1.5 А и, главное, имеет встроенную защиту от перегрузки, короткого замыкания и перегрева. Правда, это стабилизатор напряжения, а драйвер должен стабилизировать ток. Но мы этот вопрос решим, чуть изменив типовую схему включения микросхемы.

Универсальный драйвер для светодиодов на интегральном стабилизаторе

Здесь микросхема применяется в роли регулирующего элемента, стабилизирующего ток на заданном уровне. Какой величины этот ток будет? Все зависит от сопротивления резистора R1, номинал которого рассчитывается по простой формуле: R = 1.2/I, где:

  • R – сопротивление в омах;
  • I – необходимый ток в амперах.

Давай попробуем построить драйвер для тех светодиодов, из которых мы делали настольную лампу в начале статьи. Итак, нам нужен драйвер, на напряжение 9.9 В выдающий стабилизированный ток 300 мА. Делаем расчет номинала резистора R1: 1.2/0.3= 4 Ом. Поскольку резистор стоит в токовой цепи, мощность его выбираем не менее 4 Вт.

Здесь отлично подойдут резисторы, используемые практически во всех телевизорах в качестве гасящих по питанию (такие лежат в любом магазине). Они имеют мощность 2 Вт и сопротивление 1-2 Ом. Если резисторы одноомные, то их понадобится 4 шт, если двухомные – 2 шт. Соединяем их последовательно, чтобы сопротивления сложились.

Крепим микросхему на небольшой радиатор и подключаем к выходу нашего драйвера цепочку из трех последовательно соединенных светодиодов, соблюдая полярность. Можно включать. Но куда? Какое входное напряжение у этого драйвера? Вот тут начинается самое интересное. Напряжение на входе должно быть минимум на 2-3 вольта больше того, что необходимо светодиодам, но не более 40 В – больше микросхема не выдержит.

В нашем конкретном случае светодиодам нужно 9.9 В. Значит, на вход можно подать постоянное напряжение величиной от 12 до 40 В. Причем напряжение это может быть нестабилизированное. Подойдет автомобильный аккумулятор, блок питания ноутбука или ПК, понижающий трансформатор с диодным мостом. Подключаем, соблюдая полярность, и наш фонарь готов!

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуА как же с выходным напряжением? Об этом не нужно беспокоиться. Как только драйвер стабилизирует ток на заданном уровне, нужное напряжение на светодиодах установится без нашей помощи. Кто не верит, берет тестер и измеряет.

Вот и закончилась наша беседа о led драйверах. Надеюсь, теперь ты не только знаешь, как работает этот важный узел, но и сможешь его правильно выбрать, подключить, а при необходимости даже собрать своими руками.

Светодиодные светильники получили массовое распространение, вследствие чего началось активное производство вторичных источников питания. Драйвер светодиодной лампы способен стабильно поддерживать заданные значения тока на выходе устройства, стабилизируя напряжение, проходящее через цепочку диодов.

Мы расскажем все о видах и принципах действия устройства преобразования тока для работы диодной лампочки. В предложенной нами статье приведены ориентиры выбора драйвера, даны полезные рекомендации. Самостоятельный домашние электрики у нас найдут проверенные на практике схемы подключения.

Зачем драйвер светодиодным лампам?

Светодиоды, по сравнению с лампами накаливания, гораздо энергоэффективнее и долговечнее. Они могут работать годами и потребляют в разы меньше электроэнергии, чем обычные лампочки, при стабильном электропитании, за которое и отвечает драйвер.

Светодиоды очень чувствительны к питанию, поступающему на их входы. Пониженных значений они не боятся, а вот повышенные напряжения и токи могут не только существенно убавить ресурс полупроводников, но и вывести их из строя. Задача драйвера – обеспечение светодиодов стабильным током.

Драйвер для светодиодных ламп – источник питания. Он представляет собой электронную схему, на выходе которой оказывается постоянный ток заданной величины.

Светодиодные драйверы, предлагаемые производителями, рассчитаны на напряжения 10, 12, 24, 220 В и постоянные токи 350 мА, 700 мА, 1 А. Обычно драйверы делают под конкретные светильники, но есть в продаже и универсальные приборы, которые подходят к большинству LED-элементов от известных брендов.

Стабилизаторы тока используются в:

  • системах уличного и домашнего освещения;
  • настольных офисных светильниках;
  • светодиодных лентах и декоративной подсветке.

С помощью драйверов изменяют величину яркости и цвет светодиодов. Это делается с помощью регуляторов или пульта дистанционного управления. Светодиодная лампа без драйвера работает нестабильно и рискует быстро выйти из строя.

Повышающие преобразователи LM3502/3503 для светодиодных приложений

Микросхемы LM3502 и LM3503 — светодиодные драйверы, используемые для подсветки жидкокристаллических дисплеев. Максимальный выходной ток — 30 мА. Драйверы предназначены для управления цепочкой от 2 до 10 светодиодов, причем цепочка разделена на 2 секции, каждая из которых может содержать от 1 до 5 светодиодов. Данные микросхемы являются оптимальным решением для управления двумя дисплеями, но могут также управлять и одним дисплеем, подсветка которого требует большего числа светодиодов. Драйверы содержат две встроенных обходные цепи с ключами на полевых транзисторах, управляемых сигналами EN1 и EN2. Если ключ находится в открытом состоянии, то ток протекает в обход данной секции, что выключает соответствующие светодиоды. В разомкнутом состоянии светодиоды соответствующей секции горят, поскольку ток через них протекает. Если необходимо объединить обе секции для подсветки одного дисплея, то входами EN1 и EN2 управляют синхронно.

Драйверы позволяют работать в двух режимах: управление по току с широтно-импульсной модуляцией как основной, а также управление по току с частотно-импульсной модуляцией при незначительной нагрузке по выходу.

Защитные функции включают в себя: отключение при перегреве, отключение при пониженном уровне входного напряжения и защита от перенапряжения по выходу.

Средний ток, протекающий через светодиоды, может регулироваться. При этом изменяется средняя интенсивность излучения, то есть драйвер поддерживает функцию диммирования. В LM3502 изменение интенсивности осуществляется сигналом с широтно-импульсной модуляцией, подаваемым на вход CNTRL. Этот сигнал имеет логические уровни и может формироваться микроконтроллером или иной логической схемой. Поскольку рабочая частота коммутации составляет 1 МГц, то оптимальная частота сигнала диммирования лежит в пределах от 200 до 500 Гц.

Различие между LM3503 и LM3502 — в управлении диммированием. Вход CNTRL в LM3503 аналоговый, управление диммированием осуществляется в диапазоне от 0,2 до 3,5 В по линейному закону. При напряжении ниже 0,2 В светодиоды выключены, при напряжении выше 3,5 В — горят в полный накал. Соответственно, LM3503 допускает и диммирование с помощью ШИМ-сигнала (как в LM3502), но при этом уровень «нуля» должен быть ниже 0,2 В, а уровень «единицы» — выше 3,5 В.

LM3502 и LM3503 выпускаются в нескольких модификациях: выходное напряжение может иметь значения 16, 25, 35 и 44 В. Корпуса микросхем LM3502 и LM3503 — microSMD-10 или LLP-16.

Типовая схема включения (на примере LM3502) приведена на рис. 2.

Рис. 2. Типовая схема включения драйвера LM3502

Рекомендуемые производители светодиодных драйверов

Многие светодиодные энергосберегающие лампы уже имеют встроенный драйвер. Тем не менее лучше не приобретать безымянную продукцию родом из Китая. Хотя временами и попадаются достойные внимания экземпляры, что в прочем явление редкое. Существует огромное количество поддельных осветителей. Многие модели не имеют гальванической развязки. Это представляет опасность для светодиодов. Такие источники тока при выходе из строя могут дать импульс и сжечь led-ленту.

Но тем не менее рынок в основном занят именно китайской продукцией. Российские поставщики известны не широко. Из них можно ответить продукцию фирм Аргос, Тритон ЛЕД, Arlight, Ирбис, Рубикон. Большинство моделей может работать и в экстремальных условиях.

Из иностранных можно смело выбрать источники тока от Helvar, Mean Well, DEUS, Moons, EVADA Electronics.

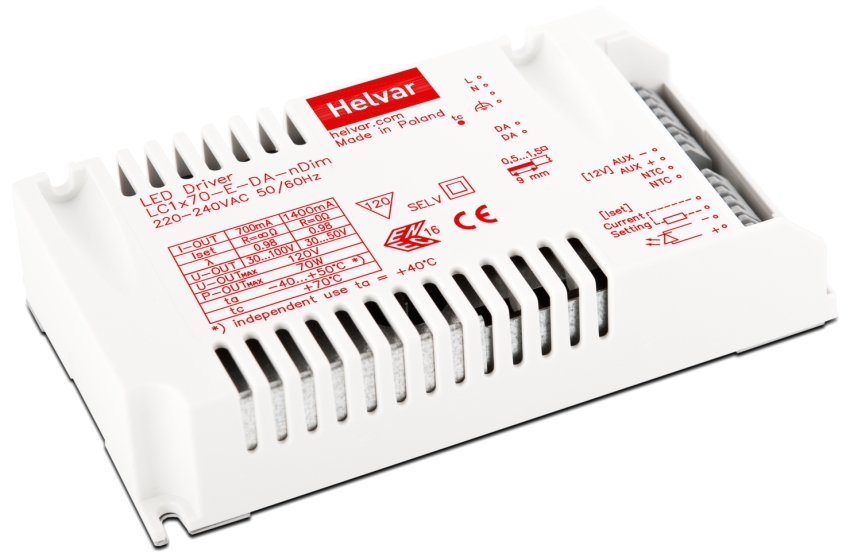

Led-драйвер Helvar.

Led-драйвер Mean Well.

Led-драйвер DEUS.

Led-драйвер «Ирбис».

Led-драйвер MOSO.

Из китайских можно доверять MOSO. Возможно появление новых брендов, которые производят конкурентоспособные устройства.

Хорошие рекомендации имеют Texas Instruments (США) и Rubicon (Япония, не путать с «Рубикон» Россия. Это разные марки). Но пока они дороги.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

  • падение напряжения на светодиоде;
  • количество светодиодов;
  • способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

  • мощность светодиодов;
  • яркость.

Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.

Мощность нагрузки зависит от:

  • мощности каждого светодиода;
  • их количества;
  • цвета.

В общем случае потребляемую мощность можно рассчитать как

где Pled — мощность светодиода,

N — количество подключаемых светодиодов.

Максимальная мощность драйвера не должна быть меньше .

Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:

где Pmax   — максимальная мощность драйвера.

Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении

При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

  • Мощность,
  • Напряжение,
  • Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Что такое драйвер для светодиода и для чего он нужен?

Выражаясь по-научному, LED-драйвером называют электронное устройство, основным выходным параметром которого является стабилизированный ток. Именно ток, а не напряжение. Устройство со стабилизацией напряжения принято именовать «блоком питания» с указанием номинального выходного напряжения. Его используют для запитки светодиодных лент, модулей и LED-линеек. Но речь пойдет не о нём.

выхвых

К стабилизатору с разбросом напряжений на выходе 9-21 В и током 780 мА можно подключить от трех до шести светодиодов по 3 Вт каждый. Такой драйвер считается более универсальным, но имеет меньший КПД при включении с минимальной нагрузкой.

Немаловажным параметром светодиодного драйвера является мощность, которую он может отдать в нагрузку. Не стоит пытаться выжать из него максимум. Особенно это касается радиолюбителей, которые мастерят последовательно-параллельные цепочки из светодиодов с выравнивающими резисторами, а потом этой самодельной матрицей перегружают выходной транзистор стабилизатора.

Электронная часть драйвера для светодиода зависит от многих факторов:

  • входных и выходных параметров;
  • класса защиты;
  • применяемой элементной базы;
  • производителя.

Современные драйверы для светодиодов изготавливают по принципу ШИМ-преобразования и с помощью специализированных микросхем. Широтно-импульсные преобразователи состоят из импульсного трансформатора и схемы стабилизации тока. Они питаются от сети 220 В, имеют высокий КПД и защиту от короткого замыкания и перегрузки.

Драйверы на базе одной микросхемы более компактны, так как рассчитаны на питание от низковольтного источника постоянного тока. Они также обладают высоким КПД, но их надёжность ниже из-за упрощенной электронной схемы. Такие устройства очень востребованы при светодиодном тюнинге автомобиля. В качестве примера можно назвать ИМС PT4115, о готовом схемотехническом решении на основе этой микросхемы можно прочесть в данной статье.

Сравнение электронных и балластных драйверов для светодиодных ламп

Из всего выше сказанного ( возможно путанно ) можно сделать сравнительную характеристику между двумя типами драйверов для светодиодных ламп:

 ДрайверыБалластные на конденсаторахЭлектронные
Вероятность электротравмыВысокая. За счет отсутствия гальванической развязки с сетью. Запрещено прикосновение к элементам руками при включенной лампеНизкая
Высокие токиНе возможно получить высокие токи для свечения диодов, в результате того, что необходимы конденсаторы большого размера. Конструктивно и лампа будет больших размеров. Кроме того, увеличенные конденсаторы влекут увеличение пусковых токов, что приводит к быстрому выходу из строя выключателейВозможно получить без особых проблем
ПульсацияБольшая. Порядка 100 Гц. Практически невозможно избавиться из-за необходимости внедрения конденсаторов большой емкости на выходе, фильтрующих пульсациюЛегко регулируется либо отсутствует
СхемаСхема очень простая. Легко собирается на коленке и не требует больших познаний в радиоэлеткроникеСхема сложная. С большим количеством электронных компонентов
Выходное напряжениеЛегко регулируетсяВыходной диапазон напряжения узкий
СтоимостьНизкаяВысокая
Регулировка токаПутем изменения емкости входного конденсатораБолее сложная. Как правило только при помощи резисторов. И то не всегда. Все зависит от сложности собранной схемы

Какие светодиодные драйверы для ламп лучше, а какие хуже – решать Вам. У обоих есть как сильные так и слабые стороны. И те и другие можно использовать. Только в разных помещениях. Но для себя я ввел градацию простую. Никогда не считаю качественными лампами те, которые собраны на балластах из конденсаторов по причине пульсации. Я сторонник здорового образа жизни))) и поэтому определяю такие источники света сразу в мусор.

Повышающие преобразователи LM3502/3503 для светодиодных приложений

Микросхемы LM3502 и LM3503 — светодиодные драйверы, используемые для подсветки жидкокристаллических дисплеев. Максимальный выходной ток — 30 мА. Драйверы предназначены для управления цепочкой от 2 до 10 светодиодов, причем цепочка разделена на 2 секции, каждая из которых может содержать от 1 до 5 светодиодов. Данные микросхемы являются оптимальным решением для управления двумя дисплеями, но могут также управлять и одним дисплеем, подсветка которого требует большего числа светодиодов. Драйверы содержат две встроенных обходные цепи с ключами на полевых транзисторах, управляемых сигналами EN1 и EN2. Если ключ находится в открытом состоянии, то ток протекает в обход данной секции, что выключает соответствующие светодиоды. В разомкнутом состоянии светодиоды соответствующей секции горят, поскольку ток через них протекает. Если необходимо объединить обе секции для подсветки одного дисплея, то входами EN1 и EN2 управляют синхронно.

Драйверы позволяют работать в двух режимах: управление по току с широтно-импульсной модуляцией как основной, а также управление по току с частотно-импульсной модуляцией при незначительной нагрузке по выходу.

Защитные функции включают в себя: отключение при перегреве, отключение при пониженном уровне входного напряжения и защита от перенапряжения по выходу.

Средний ток, протекающий через светодиоды, может регулироваться. При этом изменяется средняя интенсивность излучения, то есть драйвер поддерживает функцию диммирования. В LM3502 изменение интенсивности осуществляется сигналом с широтно-импульсной модуляцией, подаваемым на вход CNTRL. Этот сигнал имеет логические уровни и может формироваться микроконтроллером или иной логической схемой. Поскольку рабочая частота коммутации составляет 1 МГц, то оптимальная частота сигнала диммирования лежит в пределах от 200 до 500 Гц.

Различие между LM3503 и LM3502 — в управлении диммированием. Вход CNTRL в LM3503 аналоговый, управление диммированием осуществляется в диапазоне от 0,2 до 3,5 В по линейному закону. При напряжении ниже 0,2 В светодиоды выключены, при напряжении выше 3,5 В — горят в полный накал. Соответственно, LM3503 допускает и диммирование с помощью ШИМ-сигнала (как в LM3502), но при этом уровень «нуля» должен быть ниже 0,2 В, а уровень «единицы» — выше 3,5 В.

LM3502 и LM3503 выпускаются в нескольких модификациях: выходное напряжение может иметь значения 16, 25, 35 и 44 В. Корпуса микросхем LM3502 и LM3503 — microSMD-10 или LLP-16.

Типовая схема включения (на примере LM3502) приведена на рис. 2.


Рис. 2. Типовая схема включения драйвера LM3502

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход

Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.

Рисунок 6. Подключение диодов последовательно.

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего

Рисунок 7. Параллельное подключение.

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Виды преобразователей тока по типу устройства

Производятся драйверы двух типов: линейные и импульсные. У них одна функция, но сфера применения, технические особенности и стоимость различаются. Сравнение преобразователей разных типов представлено в таблице:

Тип  устройстваТехнические характеристикиПлюсыМинусыСфера применения

Линейный

Генератор тока на транзисторе с p-каналом, плавно стабилизирует ток при переменном напряженииНе создает помех, недорогойКПД менее 80%, сильно нагреваетсяМаломощные светодиодные светильники, ленты, фонарики

Импульсный

Работает на основе широтно-импульсной модуляцииВысокий КПД (до 95%), подходит для мощных приборов, продлевает срок службы элементовСоздает электромагнитные помехиТюнинг автомобилей, уличное освещение, бытовые LED-источники
