Как подключить светодиодную ленту

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

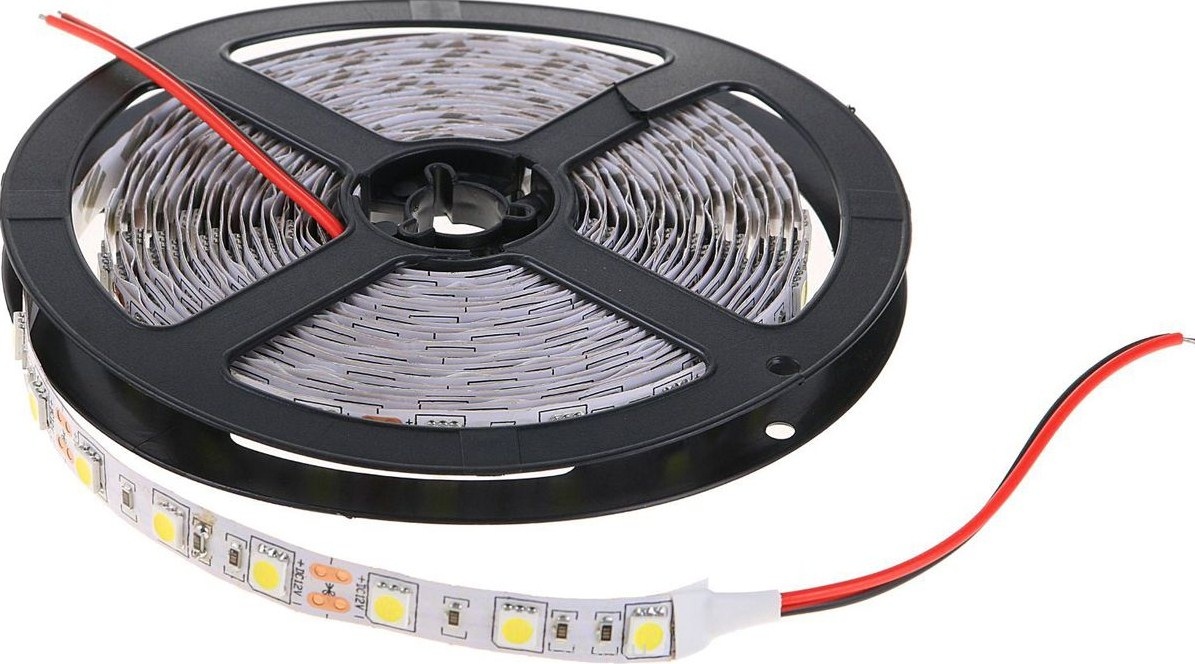

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

  • 30;
  • 60;
  • 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

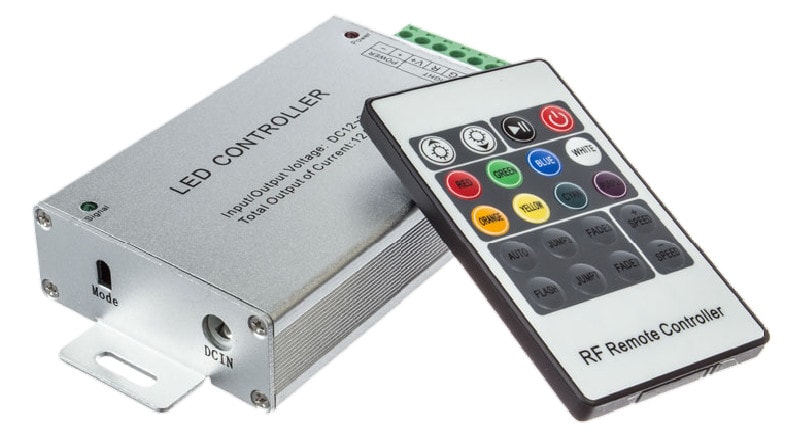

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

  1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
  2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

12

Главная ошибка

Следует упомянуть популярную ошибку, которая допускается, когда сращивают 2 отрезка. Она заключается в последовательном их подключении. Некоторые думают, что достаточно прямого соединения 2-х концов ленты для получения требуемой длины. Такая коммутация является неправильной, т. к. подключение лент должно быть параллельным.

В практическом отношении данная ошибка приводит к увеличению контурного сопротивления. В конце цепи диоды будут давать крайне тусклый свет либо вовсе никакого. В таком случае на начальные ленточные фрагменты будет идти излишнее электронапряжение. Оно быстро вызывает поломку элементов освещения.

Ещё высокое электронапряжение ведёт к повышению температуры ленты с диодами. Это также нельзя назвать преимуществом. При неправильном соединении 2-х ленточных отрезков они быстро изнашиваются и значительно сокращается время их эксплуатации.

Как подключить к блоку питания компьютера

Компьютерный БП имеет в своем составе шину питания 12 В. Она отлично стабилизирована и подойдет для питания LED-модулей. Но ATX-блок питания, а именно они наиболее распространены в настоящее время, просто так после подключения в розетку не запустится, на главном разъеме (20 или 24 контакта) нужно замкнуть зеленый провод на массу (на черный). 12 В находятся на проводе желтого цвета, а минус – на черном. Обычно шина с этим напряжением выдерживает большие токи порядка 10 А.

Для подключения к нагрузке можете либо отрезать molex-разъем с БП, либо использовать molex тип «мама», а к его проводам подпаять ленту, так вы получите разборную конструкцию. Если необходимо подключить светильник большой мощности, рекомендуем объединить несколько желтых проводников вместе (скрутить и пропаять) чтобы снизить просадки напряжения.

Блок питания от компьютера не рекомендуется использовать без нагрузки.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

  • потребляемую мощность ленты по всей длине;
  • блок питания;
  • усилитель;
  • контроллер;
  • провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

  • INPUT — к блоку питания;
  • OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

  1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
  2. Зачищаем жилы проводов и контакты модульной площадки.
  3. Залуживаем места соединений и сами концы проводов.
  4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

  • Черный провод – к +V;
  • Красный – к R;
  • Зеленый – к G;
  • Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

  1. Параллельно.
  2. При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Конструктивные особенности ленты

Конструктивно это гибкая печатная плата с размещенными на ней белыми или цветными светодиодами. Плотность размещения светодиодов кратная – 30/60/120 на 1 погонный метр. Модификации светодиодов обуславливают величину и цветность светового потока (монохромное или многоцветное свечение (RGB).

Светодиодные ленты имеют ширину 8 ÷20 м, а светодиоды толщину ≈ 3 мм. На горизонтальной плоскости платы кроме светодиодов размещаются резисторы, предназначенные для ограничения тока. Для создания равномерной освещенности блок светодиодов и сопротивлений имеет кратное равномерное распределение, а для удобной разделки на отрезки делительные отметки.

Основные характеристики светодиодных лент

Обычную светодиодную ленту разных оттенков наматывают на специальные катушки, в которых примерно по 5 метров. На конце катушки есть небольшие провода, которые используются для подключения ленты к источнику питания.

Для этих проводов предусмотрена специальная защита, которую в процессе монтажа нужно снимать. Освободив провода, их можно подключать к источнику питания, делая это по заранее подготовленной схеме.

Используя какой-то конкретный способ подключения, с ним нужно детально разобраться. Сделать это вполне возможно, что ни может не порадовать любителей делать все своими руками.

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

  • прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
  • силовой разъем типа «мама» с винтовыми обжимными контактами;
  • электрический провод необходимой длины.

Порядок изготовления достаточно прост:

  • укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
  • свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
  • подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

  • При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
  • В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
  • В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
  • SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
  • Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
  • Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

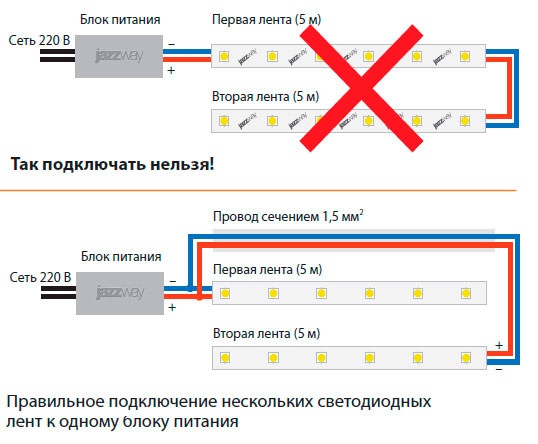

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Выбор источника питания


Импульсный источник питания.

К блоку питания предъявляются два основных требования:

  • его выходное напряжение должно соответствовать напряжению питания осветительного прибора;
  • мощность должна с запасом обеспечивать питание ленты.

Мощность рассчитывается по несложной формуле:

Рбп=Руд*L*Кзап, где:

  • Рбп – расчетная мощность блока питания, Вт;
  • Руд – удельная мощность, потребляемая 1 метром ленты, Вт;
  • L – общая длина LED-ленты, м;
  • Кзап – коэффициент запаса, принимается равным 1,2..1,4.

Важно! В результате расчета в большинстве случаев получится мощность, не попадающая в стандартный ряд номиналов мощности блока питания. Округлять надо до ближайшего большего значения

  • герметичное – подходит для работы вне помещений (внутри применять нерационально – таким модулям нужны лучшие условия для естественного охлаждения);
  • негерметичное – обычно устанавливают в помещениях.

Для негерметичных возможны два варианта:

  • с естественным охлаждением;
  • с принудительной вентиляцией.

Второй вариант имеет меньшие габариты, но вентилятор издает шум. Поэтому его в помещениях с присутствием людей (квартирах, офисах) не устанавливают.

В видео говорится об основных видах блоков питания по степени защиты.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение контроллера RGB светодиодной ленты к блоку питания

   Многие контроллеры для цветных светодиодных лент используют круглый штекер для соединения с проводом от блока питания.Если у вас уже присутствует блок питания с таким (круглым штекером), то просто соедините и пользуйтесь, предварительно убедившись в правильности подключения. (Относится к блокам питания 1-го типа. О типах читайте далее.)Если у вас блок питания второго типа, то следуйте дальнейшим действиям.Сначала нам нужно найти подходящий, круглый штекер.Его можно срезать с любого ненужного зарядного устройства, только предварительно проверьте подходит ли он по диаметру.Так же проверьте, где располагается плюс у заимствованного штекера. Узнать это можно посмотрев на корпус зарядного устройства с которого вы его одолжили. Стандартно плюс должен располагаться внутри в виде штырька, и минус будет корпусом разъема.  Проведем аналогичную проверку с гнездом для штекера в контроллере. Все должно совпадать.Мы одолжили подобный штекер у автомобильной зарядки.Убедившись в полном совпадении всех параметров.Далее срезав штекер мы припаяли к нему два провода – плюс и минус.После чего, зачистили концы провода с обратной стороны и подключили их к блоку питания (2 типа).Затем вставили штекер в контроллер и включили ленту.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
