Теплый плинтус для пола: виды, особенности, монтаж

Конструкция модулей отопления

Отопительный модуль системы заключен в разборный металлический кожух, составленный тремя алюминиевыми панелями – фронтальной, высотой 14 см, верхней и нижней шириной, 3 см. Поверхность модуля, обращенная к стене, открытая. Торцы кожуха закрываются декоративными заглушками.

Внутри кожуха посредством спецкронштейнов-держателей крепится собственно отопительный модуль из двух медных труб диаметром 13 мм и толщиной стенки 1,5 мм, на которые плотно насажены латунные пластины-ребра.

Отопительные модули могут соединяться в группы (контуры) последовательно, причем длина такого контура не должна быть свыше 12,5 метров. Для выполнения соединений модулей применяют спецтрубки из сшитого полиэтилена. В углах соединение модулей выполняется полиэтиленовыми или гофрированными стальными или медными угловыми соединителями.

Преимущества и недостатки

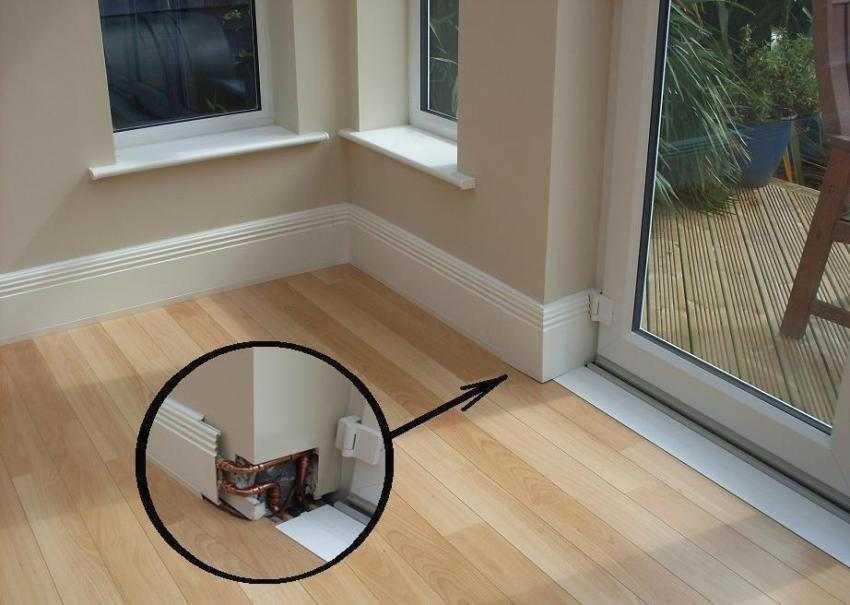

Плинтус – это декоративный элемент, прикрывающий стык стены и пола внизу.

Теплый плинтус – это небольшая система отопления, которая пролегает под элементом.

При этом высота плинтуса повышается до 12-15 см, а его ширина остается неизменной – около 2-3 см.

Система может быть электрической и водяной — каждый из вариантов имеет некоторые особенности эксплуатации и монтажа.

Как и любая система, плинтусное отопление имеет ряд достоинств и недостатков.

К первым относятся:

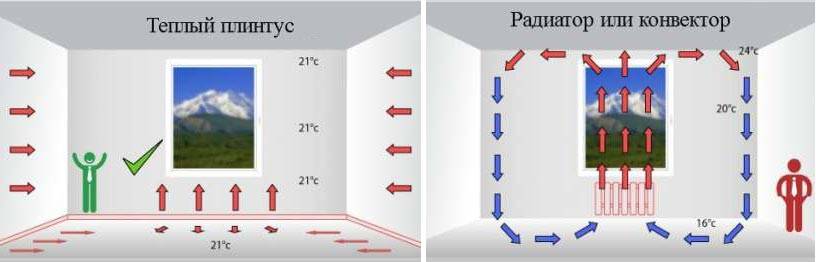

  1. Равномерное прогревание воздуха в помещении. При использовании батареи нагревается воздух только вокруг нее. Он поднимается вверх, остывает и вновь опускается вниз.

    При использовании теплого плинтуса происходит прогрев стены, от которой тепло равномерно переходит в воздух. При этом происходит уничтожение плесени и влажности в стенах и полу, конденсат на окнах не образуется.

  2. Небольшие размеры и эстетичность: не придется прятать некрасивые батареи в шкафах или за ширмами – теплый плинтус легко вписывается в комнату любого размера.
  3. Возможность выбора оптимальной температуры в каждой комнате, при этом затрачивается намного меньше энергии, чем при обогреве стандартными способами.
  4. Простой монтаж и отсутствие привычных проблем в использовании: плинтус безопасен для штор и мебели, находящихся рядом. При этом нагревательные элементы устанавливают на расстоянии 1,5 см от стены и 1 см от пола, чтобы не повредить.

Из недостатков можно выделить:

  • более высокую стоимость в приобретении;
  • невозможность полностью выключить плинтус, как батарею.

Важно знать: несмотря на безопасность использования, заставлять теплый плинтус легковоспламеняющимися предметами все же не рекомендуется, особенно когда он работает на максимуме

Установка терморегулятора для теплого электрического плинтуса

Перед тем как крепить плинтуса к полу, необходимо позаботиться и о терморегуляторе. Его установка также имеет свои нюансы, которые необходимо учитывать в процессе монтажа: он должен быть расположен на высоте примерно 1,2-1,5 м на свободном от мебели и предметов декора участке стены.

Установка производится следующим образом: задняя панель прибора приставляется к стене и через монтажные отверстия делаются соответствующие пометки в местах крепления при помощи карандаша или маркера. Затем просверливаются отверстия, в которые будут подходить дюбеля диаметром 6 мм. Закрепляются дюбеля, и затем при помощи саморезов крепится к ним панель устройства.

После этого необходимо присоединить все кабели, которые проходят от прибора к плинтусам, температурным датчикам, а также источнику питания, то есть розетке. Всё что остается сделать после этого – установить верхнюю панель плинтуса и проверить исправность системы во всех режимах.

Шаги 6 и 7: подготовка и монтаж греющего модуля

Стоит также задуматься о том, какой тип укладки вы хотите использовать: открытый или закрытый. Второй вариант возможен в том случае, когда установка плинтуса с подогревом проводится параллельно с остальным ремонтом в комнате. В этом случае имеет смысл постараться скрыть все кабели в стене. В противном случае используйте специальные короба, предназначенные для укладки кабелей поверх стены.

Кроме того, вы можете использовать в качестве ориентира информацию, которую предоставляет изготовитель на упаковке. Если вы приобретаете плинтуса проверенного производителя, в комплекте всегда будет идти подробная инструкция по установке и подключению, так что провести все необходимые работы самостоятельно не составит труда.

Что касается тестирования только что подключенного устройства, то этому стоит уделить какое-то время. Предоставьте прибору возможность поработать во всех температурных режимах на протяжении какого-то времени. Это позволит вам убедиться в исправности системы. При этом осуществляйте постоянный контроль, чтобы в случае возникновения какой-либо неисправности вы могли принять соответствующие меры.

Шаги 8 и 9: прокладка и подключение кабелей, монтаж внешней накладки

Также обязательно убедитесь в том, что терморегуляторы соответственно реагируют на достижение определенного температурного режима и автоматически отключают подогрев системы.

Лучшие производители теплых плинтусов

ФотоНазваниеРейтингЦена
#1

TherModul 97 / 100Узнать цену
#2

TERMIA 96 / 100Узнать цену
#3

Mr. Tektum 94 / 100Узнать цену
#4

Best Board 90 / 100Узнать цену

№4. Best Board

Австрийский производитель выпускает системы теплого плинтуса более двадцати лет. На сегодняшний день установлено более 20 тыс. систем Best Board только в Австрии. Продукция неоднократно была отмечена международными премиями.

Best Board

Плинтус выпускается в различных стилевых концепциях и оттенках. При температуре теплоносителя 65 градусов система выдает тепловую мощность в 179 Вт/ пог. м. Единственный недостаток плинтуса Best Board — его высокая стоимость.

№3. Mr. Tektum

Плинтус, предлагаемый отечественным производителем, достойно конкурирует с продукцией европейских компаний. Но его цена — гораздо привлекательнее.

Mr. Tektum

Характеристики Mr. Tektum :

  • Тепловая мощность — 200 Вт/1 пог. м (при температуре жидкости 65 градусов);
  • Объем теплоносителя — 8л/ 100 кв. м.

Система предлагается в различной цветовой гамме (окрашивается по RAL), выпускаются изделия с фактурой под камень и дерево. На теплый плинтус производителем дается пятилетняя гарантия.

№2. TERMIA

Продукция украинской компании характеризуется хорошим соотношением цена/качество. Стандартные цвета — белый и темно-коричневый, но под заказ плинтус окрашивается в любые цвета, также выполняется имитация разных пород дерева.

TERMIA

Тепловая мощность теплообменника 240 Вт на 1 пог. м длины при тепловом потоке 70° С.

№1. TherModul

Эта система может работать с любым типом теплового генератора (газовое и дизельное котельное оборудование, геотермические, солнечные панели, тепловые насосы, и т. д.).

TherModul

Что отличает плинтус TherModul:

  • больший диаметр трубок — 15 мм (это ускоряет нагрев и экономит количество нагреваемой воды);
  • пластиковые детали отсутствуют.

Система предлагается в стандартных белых, бронзовых и алюминиевых цветах. Остальные цвета — по RAL каталогу. Так же предлагаются 8 оттенков под дерево и 2 под камень.

Таблица. Сравнение моделей теплого плинтуса разных производителей.

Марка плинтусаРазмеры, ммМатериалСтоимость, тыс. руб./пог. м.
Mr. Tektrum, Россия30 х 140 х 2500Медь, латунь, алюминий толщиной 2 мм.От 4,3
Best Board, Австрия28 х 137 х 2500Профили выпускаются из горячепрессованного алюминия толщиной 2…4 мм (с порошковым покрытием), трубы — из меди (толщина стенок 2 мм), ламели — из латуни.От 7
TERMIA40 х 160 х 1000 (1500, 2000)Трубки произведены из меди, пластины и планки — из алюминия.От 3
TherModul29 х 137 х 2500Медь, алюминийОт 7,2

Изящные, энергоэффективные и практичные системы водяных обогревающих плинтусов позволяют в короткий срок создать в помещении комфортные для людей условия.

Установка

Крепление кронштейнов

  1. Перед установкой выполняется разметка линии установки панелей, теплый плинтус должен располагаться на высоте в 1 см от пола. К ориентировочной черте прикладывают заднюю панель и делают разметку под монтажные отверстия, которые потом высверливают перфоратором.
  2. Панель крепится саморезами с пластмассовыми дюбелями. На задней части полосы есть упоры, которые обеспечивают необходимый зазор в 15 мм между стеной и прибором.
  3. Между стеной и корпусом нагревателя наклеивается теплоизоляционная лента.
  4. Выполняется крепление кронштейнов для конвекторов. Для этого используются дюбеля, шаг установки составляет 40 см.
  5. Навешиваются панели теплого плинтуса.

Особенности монтажа электрических панелей

Схема подключения

  1. Для электрической модели из-за высокой нагрузки на сеть их количество ограничивается 17 модулями.
  2. Электрический кабель к прибору располагают внутри стены или снаружи, закрывая его коробом.
  3. Подключение к питанию выполняется через терморегулятор. Прибор закрепляется на стене, на расстоянии 1,5 м от пола, вокруг него должно быть свободное пространство. Удобно устанавливать терморегулятор рядом с розетками.
  4. Перед включением проводится калибровка прибора.

Особенности монтажа водяных панелей

Используют соединительные трубки при прохождении углов

  1. Трубы, подведенные от распределительного коллектора, соединяются с нагревательными секциями резьбовым фитингом с резиновой прокладкой. В последнем модуле выполняется закольцовка металлической гофрированной трубой.

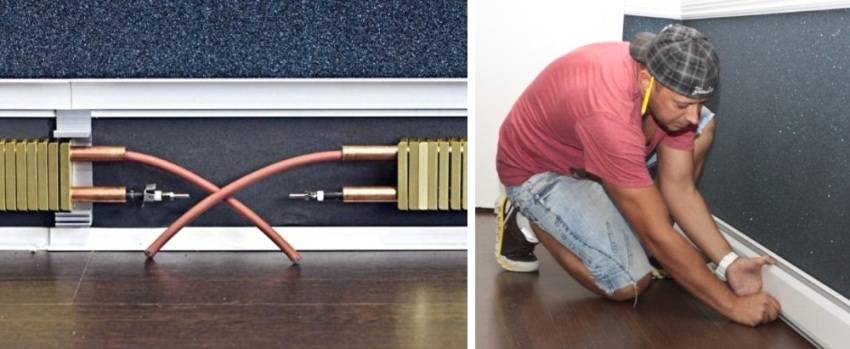

  2. При прохождении углов используются соединительные трубки специальной формы.
  3. Собранную систему соединяют с коллектором и пускают горячую воду.
  4. Удостоверившись в отсутствии течи, устанавливают переднюю панель плинтуса. Ее внутренняя часть предварительно проклеивается отражающей пленкой.

Стоимость системы теплого плинтуса и соединительных элементов довольно высока, но она эффективна в работе и дает новые возможности в дизайне интерьера.

Подготовительные мероприятия перед установкой системы

Первым делом необходимо произвести расчет необходимой мощности устройства, а также сделать выбор типа устройства, водяной или же электрический. Количество необходимых нагревательных элементов для каждого помещения будет индивидуальным, и будет зависеть от климата, наличия двойного или тройного стеклопакета в оконных проемах, а также площади, которую необходимо прогреть. Для обеспечения приемлемой температуры в помещении, усредненное значение является сто ватт на квадратный метр. Дополнительным плюсом, в плане экономии, является наличие утепления в Вашем доме или квартире, что позволит существенно сэкономить, ведь в таком случае возможно приобрести систему подешевле, или же снизить количество нагревательных модулей. Для соединения элементов между собой, рекомендуется применять медный припой, ведь он способен выдержать высокие нагрузки, а также обеспечить надежную герметизацию системы. В случае невозможности внедрения данного способа, необходимо применять резьбовые фитинги. Подводку воды в систему из котла, необходимо осуществлять исключительно полимерными трубами, лучше всего полиэтиленовыми.

Общая схема работ

Перед монтажом теплого плинтуса стоит рассчитать необходимую мощность системы и определиться с ее типом. Количество модулей, который будут обогревать ваше помещение, зависит от:

  • общей теплоизоляции дома;
  • общей площади остекления;
  • климата региона.

Общий монтаж теплого плинтуса, вне зависимости от выбранного типа, представляет собой довольно простой процесс, который можно разделить на следующие этапы:

  1. Перед установкой выполняют разметку линии монтажа панелей, теплый плинтус должен располагаться на высоте в 1 см от пола.
  2. К ориентировочной черте прикладывают заднюю панель и делают разметку под монтажные отверстия, которые потом высверливаются перфоратором.
  3. Панель крепят саморезами с пластмассовыми дюбелями или клеем. На задней части полосы есть упоры, которые обеспечивают необходимый зазор в 15 мм между стеной и прибором.
  4. Между стеной и корпусом нагревателя наклеивают теплоизоляционную ленту, ее края аккуратно обрезают.
  5. Выполняют крепление кронштейнов для конвекторов. Для этого используют дюбели, шаг установки составляет 40 см. В каждый кронштейн вставляют фторопластовую прокладку.
  6. Для угловых стыковочных элементов теплого плинтуса своими руками заранее готовят и устанавливают верхние части уголков.
  7. Навешивают панели теплого плинтуса.

Особенности монтажа электрической системы

Монтаж теплого плинтуса электрического своими руками имеет свои особенности. Внешне такая система не отличается от водяной системы, а вот начинка — совсем иная:

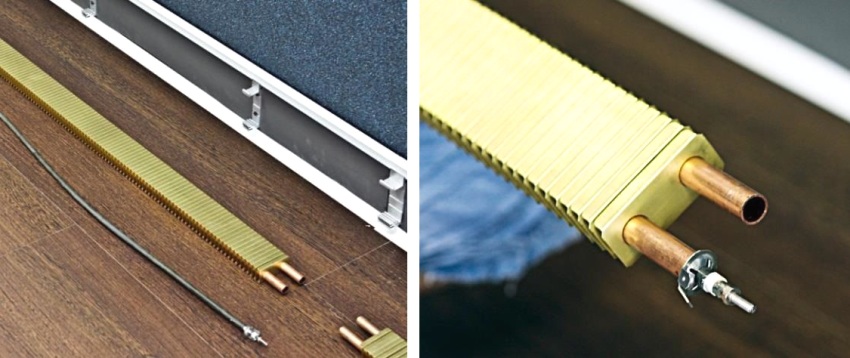

  • Внутри нагревательного элемента в нижнюю медную трубку вставляется ТЭН, а внутри верхней медной трубки прокладывается термостойкий кабель питания с силиконовой изоляцией.
  • Питание такого теплого плинтуса своими руками коммутируется термостатом с датчиком воздуха, который посредством включения-выключения системы поддерживает необходимую температуру в помещении.
  • Характерным моментом электрической системы является ее полная электробезопасность. Места контактов сначала изолируются термоусадочными шлангами для защиты от влаги, а от механического воздействия их защищают специальные короба.

Особенности монтажа водной системы

Перед началом работ по установке теплого плинтуса водяной своими руками в обязательном порядке нужно определить количество секций водяного обогревателя

При расчете следует принимать во внимание, что длина одного плинтуса не должна превышать 12 м, иначе — можно спровоцировать большие теплопотери:

  1. Работы начинаются с вывода пластиковых труб от источника тепла — индивидуального котла или центральной отопительной системы. Для этого измерьте расстояние от распределяющего источника до первой секции теплого плинтуса своими руками. Затем отрежьте части труб необходимой длины и подсоедините их к системе отопления через пол или стену.
  2. Подготовьте отопительный радиатор — снимите две крайние ламели и наденьте на медные трубки соединительные гайки.
  3. С помощью фитингов соедините медные трубки с выводящими пластиковыми трубами. Между гайками и фитингами закрепите резиновые прокладки. На угловых соединениях и концах каждого контура установите поворотные трубные элементы.
  4. На внутреннюю поверхность лицевой панели наклейте теплоотражающую ленту. С помощью кронштейнов и саморезов зафиксируйте панель на верхней и нижней тыльных планках.
  5. Установите декоративные элементы теплого плинтуса своими руками — уголки, заглушки, колпачки для головок саморезов.

После подключения водяного теплого плинтуса своими руками проводится опрессовка, балансировка и промывка контуров. Также не стоит забывать о настройке автоматики. После этого можно запускать систему в работу.

Плюсы и минусы

Обогреватель на основе электричества или воды имеет ряд неоспоримых преимуществ:

  1. Изделия позволяют поддерживать в помещение комфортную температуру. Тепловая энергия распределяется более равномерно: одинаковый прогрев наблюдается по всей высоте как на уровне пола, так и на уровне потолка. Стандартный радиатор такого эффекта обеспечить не может.
  2. Использование теплого плинтуса позволяет экономить на отоплении.
  3. Потеря тепла незначительная, тепловая энергия уходит преимущественно на прогрев комнаты, а не экрана.
  4. Равномерность прогрева способствует созданию в помещении определенного микроклимата. Также исчезает угроза появления плесени и грибка.
  5. Изделия не наносят вреда предметам интерьера, рядом с ними можно размещать даже электронику.
  6. Систему теплого плинтуса можно автоматизировать, что позволит выбирать оптимальные тепловые показатели для каждой комнаты в квартире или доме.

В отличие от радиаторов отопления, тепловая энергия, исходящая от теплого плинтуса, распределяется более равномерно, благодаря этому обеспечивается одинаковый прогрев по всей высоте

Но необходимо учитывать, что корпус такого обогревающего прибора не способен выдерживать сильные механические воздействия.

Самостоятельное изготовление

В некоторых регионах приобрести теплый электрический плинтус невозможно. Когда ждать доставки слишком долго, а обеспечить дом теплом необходимо можно изготовить теплый плинтус своими руками.

Сначала подбирается размер панели. Для примера возьмем медную панель длиной 6 м высотой 14 см с трубками диаметром снаружи 1.2 см и толщиной стенки 0.2 см.

Трубки удобно припаять к панели для этого используется припой для сантехнических работ. Для этого используется газовая горелка. Пламя направляется на рубку.

Панели с припаянными к ним трубками предстоит соединить в магистраль. Для этого удобно использовать напорный рукав нужного диаметра. Соединение выполняется с помощью резиновых патрубков и плотно затянутых хомутов.

После изготовления панелей самодельный теплый плинтус предстоит установить:

  • Сначала в местах крепления плинтуса к стене крепят теплоизоляционный материал (изолон);
  • Для достижения большей эффективности изолон закрывают алюминиевой фольгой, способной отражать тепло;
  • Внутрь трубок помещается нагревательный элемент (ТЭН);
  • Крепить панели очень удобно на сантехнические клипсы. Это позволит быстро снять плинтус для его замены или проведения ремонта;
  • Соединение выполняется с помощью латунных резьб и замыкающего контура;
  • После выполнения монтажа необходимо подключить оборудование к электрической сети дома.

Самостоятельно изготовленные плинтуса можно защитить металлической пластиной или деревянной решеткой. Все соединения необходимо изолировать.

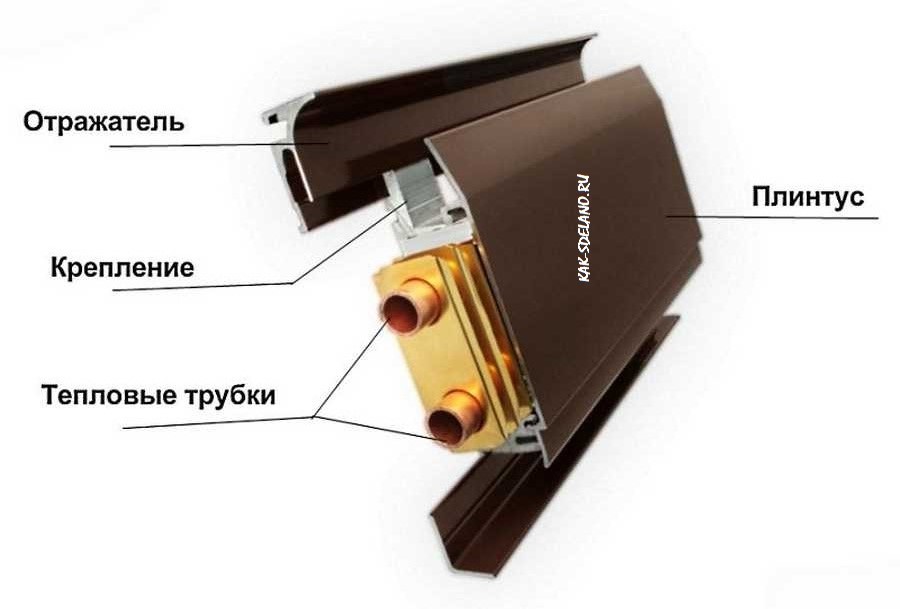

Составляющие

Устройство теплого плинтуса водяного. (Для увеличения нажмите) Теплый плинтус водяного типа состоит из:

  • панели лицевой (на ней расположены специальные отверстия, по которым функционирует воздушный поток);
  • панели тыловой (защищает стену от воздействия высоких температурных показателей, отвечает за удобность установки обогревательного прибора);
  • отопительные радиаторы (имеют габариты – 1000 мм*40мм*160мм, основная функция — нагрев);
  • заглушки боковые, поворотные.
  • модуль теплообменный (характеризуется двумя трубками, по которым течет горячая вода).

Возможно, Вас заинтересует статья об электрическом теплом плинтусе. Статью об особенностях применения теплых плинтусов читайте здесь.

Достоинство и недостатки

Теперь вы знаете, что теплые плинтусы могут быть водяными и электрическими. Давайте теперь рассмотрим плюсы и минусы плинтусного отопления, после чего перейдем к процессу установки своими руками. Начнем с положительных черт:

Плинтусное отопление – отличный выбор для помещений с панорамным остеклением.

Компактность – самое важное достоинство теплого плинтуса. Миниатюрные размеры водяных и электрических плинтусных конвекторов позволяют сделать отопительную систему практически незаметной;
Равномерность прогрева – в отличие от традиционного конвекторного отопления, теплые плинтусы прогревают помещения более равномерно

Температура воздуха вблизи напольного покрытия примерно такая же, как и в середине комнаты;
Возможность обогрева помещений любого назначения – теплые плинтусы монтируются в детских комнатах, гостиных, кухнях, офисных помещениях, а также на крытых балконах и в лоджиях;
Возможность обогрева помещений с панорамными окнами – плинтусное отопление предотвратит проникновение холодного воздуха в помещение и обеспечит борьбу с образованием конденсата.

Кроме того, теплые плинтусы могут работать совместно с любыми другими отопительными приборами, например, с настенными конвекторами.

Ключевые недостатки:

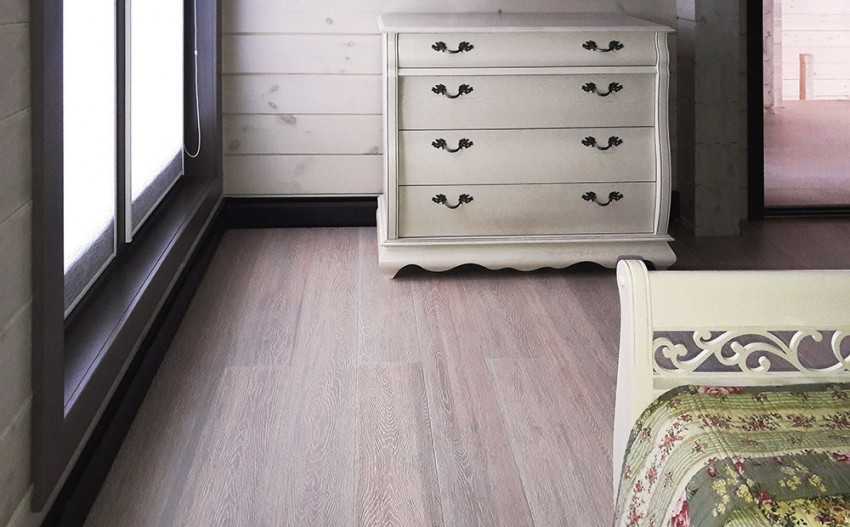

Планируя установку плинтусного отопления, позаботьтесь о том чтобы мебель не препятствовала движению воздушных потоков.

  • Устанавливая теплые плинтусы своими руками, следует продумать расстановку мебели. Все дело в том, что загородив плинтусную зону высоким шкафом, данный участок потеряет свою эффективность;
  • Плинтусное отопление несовместимо со встраиваемой мебелью – она закрывает собой монтажную зону;
  • Высокое потребление электроэнергии – справедливо для электрических теплых плинтусов. Тарифы «на свет» очень высокие, поэтому ежемесячные расходы будут весьма внушительными.

Но компактность и эффективность плинтусного отопления с лихвой покрывает все его недостатки. Давайте теперь посмотрим, как выполнить монтаж теплого плинтуса своими руками.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Устройство плинтусного отопления

Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.

Виды теплого плинтуса

Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

Теплый плинтус без декоративной панели

Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).

Устройство греющего плинтуса

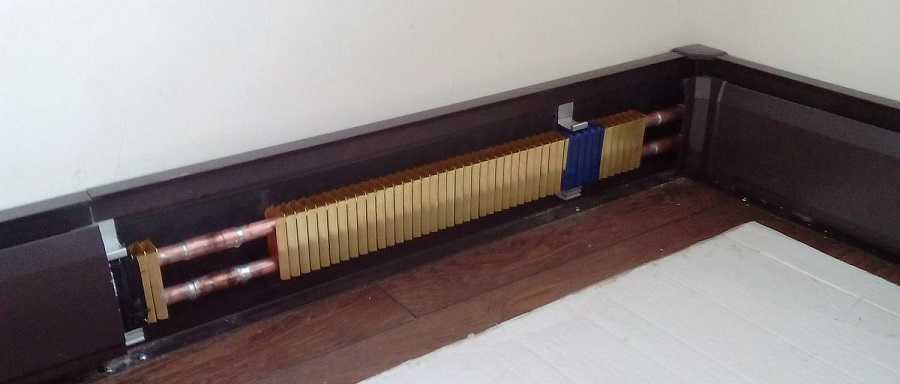

В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.

Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:

  • Нагревается воздух, который проходит вдоль труб и оребрения.
  • От нагретых стен.
  • От корпуса теплого металлического плинтуса.

Так выглядит система перед установкой защитно-декоративной планки

Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.

Схема подключения теплого плинтуса

Для надежного контакта на жилах проводов опрессовываете наконечники.

Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.

Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.

Контакты затягиваются под гайку, шайбу и гравер.

В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.

Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.

После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.

Поверх мест подключения проводов одевается защитный короб.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Монтаж

Все работы разделяются на этапы, при последовательном выполнении которых достигается эффект, позволяющий чувствовать себя в помещении наиболее комфортно.

Подготовка

Этот процесс включает в себя подготовку источников для подключения. В случае с центральным или индивидуальным отоплением это правильная разводка труб, а при выборе электрического обогревателя – свободный доступ к розетке, которую целесообразно перевести на отдельный автомат. Составляется подробная схема монтажа.

Разметка и крепление монтажной планки

Процесс начинается с предварительной разметки, которая производится при помощи шнура и уровня, необходимо получить точное расположение всех элементов. К начерченной линии прикладывается задняя установочная планка, по имеющимся отверстиям производится рассверловка и вбиваются дюбели. Элемент занимает свое место на стене.

Крепление монтажной планки

В строгой последовательности устанавливаются оставшиеся фрагменты

Важно следить, чтобы они располагались в одной плоскости, без перекосов

Установка

На зафиксированной планке устанавливаются кронштейны для крепления основной части, все элементы системы между собой последовательно соединяются.

Соединение обогревательных элементов между собой

Расположение терморегулятора

Терморегулятор устанавливается на расстоянии 2 метров от любого греющего элемента. Оптимальная высота над полом составляет 1,3–1,5 м. Все работы выполняются согласно схеме подключения. Проводится тестирование системы.

Таким образом, теплый плинтус своими руками монтируется без особых усилий. Главное – предусмотреть наличие всех необходимых компонентов.

Принцип работы плинтусного обогрева

Принцип действия плинтусных обогревателей во многом отличен от стандартных батарей, нагревающих воздух в помещении, благодаря, хорошо разогретому заключенному в них теплоносителю. Плинтусные радиаторы работают из-за наличия эффекта «прилипания» теплого воздуха к ближайшей поверхности, в нашем случае — к стене.

Радиаторы располагаются по всему контуру комнаты либо лишь на некоторых зонах, но в любом случае по длине стен. ТЭНы упрятаны в негерметичные короба, имеющие внизу и вверху по две щели. В короб воздух просачивается через ближнюю к полу щель, прогревается до установленной температуры, но не распределяется в стороны, а распространяется по стене вверх. То есть, сразу нагревается не весь воздух в комнате, а лишь небольшая площадь стены около плинтуса. Затем тепло от стен поступает в воздух и обеспечивает равномерный обогрев всего помещения.

Принцип обогрева помещения при помощи плинтусного радиатора

Каждый из элементов плинтусной батареи должен обладать высокими показателями теплопроводности, а потому для их изготовления в большинстве случаев применяются медь и алюминий. Нагревать плинтусные радиаторы до максимальной температуры не имеет смысла — достаточно температуры 40°С. При таком нагреве температура поверхности стены оказывается на 2-4 градуса ниже, то есть полностью безопасна для детей и домашних животных.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
