Разводка внутренней сети
Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:
- Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
- Манометр служит для контроля за давлением в водопроводной сети.
- Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
- Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
- Фильтр, задерживающий частицы размером свыше 100 мкм.
Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:
Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.
Насосная станция

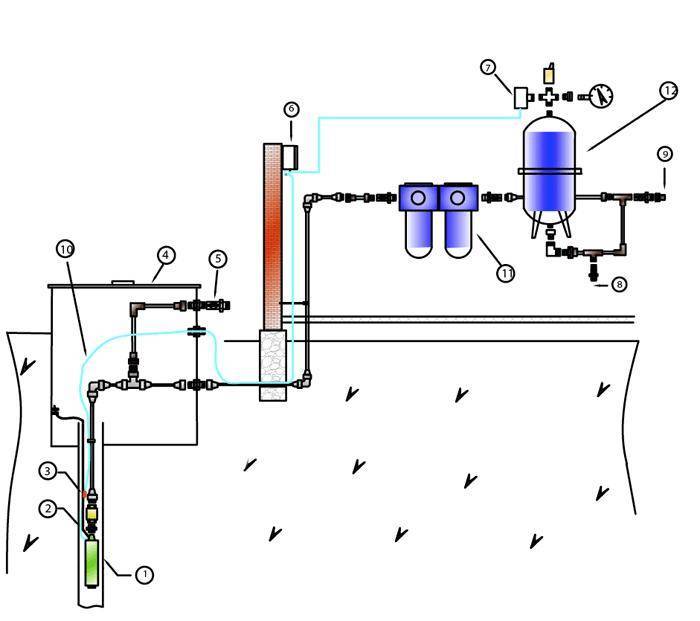

Схема подключения насосной станции
Перед строительством помещения составляется схема. При ее составлении следует расположить оборудование так, чтобы размещение обеспечивало нормальную работу, было удобно выполнять ремонт оборудования и уход за скважиной. Кроме того, немаловажным параметром является ввод электричества.
Должна быть обеспечена защита от влаги и сырости. Для этих целей желательно использовать специальные насосные станци с категорией защиты не ниже IP77.
Если скважина неглубокая, то обычно используют поверхностные насосы, которые не погружаются в нее. Для их обслуживания не потребуется лебедка, поэтому размеры насосной можно существенно уменьшить.
При проектировании водоподачи следует уделить особое внимание мощности насоса. Он должен обеспечивать стабильную непрерывную подачу воды, при этом напор воды, который подает в дом, должен находиться в пределах от 2 до 6 бар
Именно в этих пределах давления подается вода в магистральной системе городского водоснабжения. Выдержать его крайне необходимо, поскольку ряд бытовых приборов (стиральная, посудомоечная машины, унитазы и так далее) рассчитан именно на такое давление.
Для данного давления насос необходимо брать с запасом по мощности. Поскольку при прохождении магистрального участка давление в трубе будет падать. Причем чем больше участок, тем больше падение давления. Помимо насоса, в скважину необходимо установить и поплавочный датчик, который будет индикатором уровня воды.
После того как насос выбран и построена насосная, приступают к прокладке магистрального участка водопровода.
Выбор источника давления
Для водопровода используется три вида насосов:
- Погружной.
- Поверхностный.
- С эжектором.
Для глубокого источника подойдет как погружной насос, так и с эжектором. Поверхностный насос годится лишь для скважины, пробуренной на песок. Отличие – в способе закачки воды.
Погружной насос толкает воду снизу, с источника, вверх, в систему.
Схема погружного насоса в скважине.
Насос с эжектором тоже выполняет подачу в дом воды из скважины методом проталкивания. Сначала он создает напор сверху (с помещения, где он стоит) вниз к скважине. Затем поток разворачивается по кругу вверх, возвращаясь в дом.
От такого круговорота получается польза. Ведь внизу за счет эжектора поток увеличивается по объему в несколько раз. Такое обогащение и обеспечивает систему водой.
Схема насоса с эжектором в скважине.
Иная картина наблюдается в поверхностном насосе. Он поставляет воду в систему путем всасывания, благодаря создаваемому разряжению на выходе. Такая технология эффективна для скважин до 8 м глубиной.
Схема поверхностного насоса в скважине.
Разновидности схем водопроводной разводки
Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:
1.последовательно.
2.параллельно.
Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.
Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.
Последовательный тип подключения
Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.
Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.
Параллельная разновидность подключения
Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.
Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.
Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.
Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.
Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.
Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.
Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники
Разновидности по способу подачи жидкости
Монтаж систем водоснабжения любой воды можно проводить различными методами:
1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.
2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.
Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.
Преимущества и недостатки
Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.
Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.
Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.
Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.
В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.
И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.
Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?
Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.
Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.
Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.
Какой выбрать материал?
Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:
- Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
- Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.
Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой
Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.
Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.
Монтаж коллектора и водопроводных труб
Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.
При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.
Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.
После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.
Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:
Обслуживание и текущий ремонт
Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).
Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.
При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.
Наличие водопровода– признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.
Установка узлов системы водоснабжения

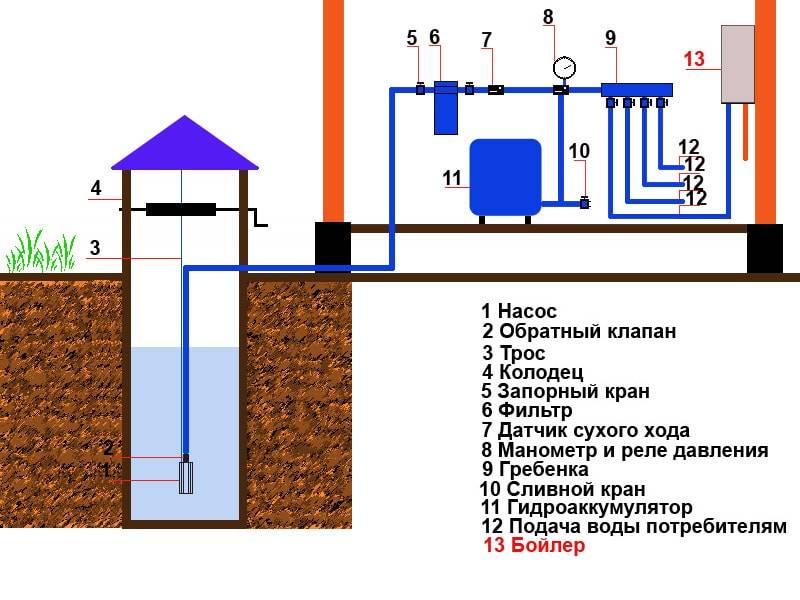

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.
Она состоит из таких узлов:
- Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
- Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
- Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
- Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
- Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
- Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
- Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
- Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.
Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.
Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)
Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.
В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.
Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:
- На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
- Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
- Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
- Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.
После установки вышеперечисленного оборудования к трубе подаче воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел
Устройство водопровода из источника под домом
Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.
Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.
Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.
Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.
Последовательное соединение водозаборных точек
Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.
Параллельное соединение водозаборных точек
Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.
