Достоинства роторного бурения скважин и 4 преимущества

Оборудование для роторного бурения скважин

Ротор является основным механизмом станка для одноименного метода бурения. Вращатели различают по мощности, статической нагрузке, диаметру отверстия под колонну из труб. По конструкции роторы бывают неподвижными или перемещающимися в вертикальной плоскости. Они рассчитаны на бурение скважин глубиной 100-1500 м, выдерживают нагрузку 10-500 т.

Кроме основного предназначения (вращения инструмента), ротор служит удерживающим устройством бурильных и обсадных труб при выполнении спуско-подъемных операций. Еще ряд механизмов и устройств обеспечивают продвижение породоразрушающего снаряда в горный массив.

В состав роторной буровой установки входят:

  1. Вышка — на ней размещаются и подвешиваются бурильные трубы. Сооружение устраивается в виде мачты на 1-2 опорах или каркаса башенного типа на 4 опорных точках.
  2. Буровой насос поршневой — служит для закачки в скважину промывки. Работает в составе комплекса оборудования для приготовления раствора и его очистки.
  3. Вертлюг — через него промывочный раствор от насоса попадает в буровую колонну. Устройство крепится на крюке в верхней части вышки.
  4. Талевая система с лебедкой и блоками — обеспечивает спуск и подъем колонны.
  5. Элеватор — с его помощью производятся захват и удержание труб.

В состав оборудования входят долота шарошечные и алмазные, стропы для присоединения элеватора к талевому блоку, переходники различных типов, грязевые насосы для откачки пульпы. Промывка при роторном бурении — прямая или обратная с применением глинистого раствора, воды.

Первые способы добычи

«Если в стране будет найден источник нефти,  царь ее сделается всемогущим» Примета вавилонян

До конца Средневековья люди собирали нефть и асфальт только в местах их естественных выходов на поверхность – из горных пород и водных источников. Позже появился более продвинутый способ добычи – колодезный.

История нефти

По описанию Геродота на греческом острове Занте (совр. Закинф) в Ионическом море люди добывали нефть длинными шестами с миртовой веткой на конце. С веток нефть сливали в неглубокую яму, и по мере ее наполнения разливали по сосудам.

Знакомы с нефтью уже в XV веке были индейцы племени Сенека, населявшие территории от современного штата Нью-Йорк до реки Аллегейни штата Пенсильвания. Сенеки для сбора нефти приспособили перья и ткань. Если на поверхности водоема обнаруживалось черное пятно, его накрывали тканью. Затем, когда ткань пропитывалась нефтью, ее отжимали в корыто. Нефть добавляли в краску для тела или использовали при растираниях как тонизирующее средство. А вязкий природный битум служил материалом для крепления наконечников стрел и копий.

В трудах древних историков (Корнелий Тацит, Страбон) часто встречаются упоминания о добыче битума в Мертвом море. Отделившиеся куски битума всплывали на поверхность, людям оставалось только их собрать. Кочевники Набатеи, населявшие в IV веке до н.э территорию от Мертвого моря до Акабского залива, продавали битум в Египет.

На месте древнего поселения Тиритаки (совр. Керченский полуостров), основанного около VI века до н.э., при раскопках была найдена амфора с нефтью. Вероятно, нефть в ней сохранилась благодаря тому, что амфора долгое время лежала в земле под углом, а соломенная пробка пропиталась нефтью. Окисляясь, нефть превратилась в твердую смолу, обеспечив полную герметичность сосуда. Предполагается, что здесь использовался ямный способ добычи – в вырытую неглубокую яму, быстро наполнявшуюся нефтью, опускали куски шерсти или войлока, а затем отжимали в сосуды. Подобные ямы были найдены на Таманском полуострове, Иране, Ираке, Ферганской долине.

В «Истории» Геродота рассказывается о нефтяных колодцах Персии. Нефть из колодца вычерпывали половиной винного бурдюка, а затем отстаивали, чтобы примесь асфальта и песка осела, а нефть осталась на поверхности.

Арабский географ Масуди (X век н.э) и Марко Поло (путешествующий по миру в 1272 г.) упоминают о нефти в Баку. По их словам здесь находилось два источника: из одного добывали черную и синюю нефть, из другого – белую и желтую. Марко Поло писал, что добытую нефть грузили на верблюдов и развозили по всей стране. Вплоть до XIX века Баку являлся крупным поставщиком нефти в Иран, Индию, государства Средней Азии. В Индии нефть ценили последователи зороастризма, пользуясь ею для поддержания «вечного огня» в своих обрядах.

В Европе, на территориях современных Германии, Польши, Румынии, Италии и Франции, в средние века были известны выходы нефти. Технологию добычи здесь переняли от арабов. Даже когда питьевую воду уже стали получать с помощью скважин, нефть все еще добывали с помощью собирания с поверхностей водоемов и ям.

Другая, долгое время остававшаяся закрытой от других, древняя цивилизация Китая также не была в стороне. Пока в других частях света нефть отжимали из тряпок и черпали из колодцев, в Китае уже освоили бурение. В 250 году до н.э. инженер-строитель Ли Бин изобрел ударно-канатный способ бурения скважин. И, хотя для этого использовались бамбуковые шесты с медными приспособлениями, а бурить одну скважину могли годами, удавалось проникнуть на глубину в 1000 метров. Для сравнения — глубина первой давшей нефть скважины Э. Дрейка составляет всего 21 метр. Помимо этого Китай первым научился транспортировке газа при помощи трубопровода из бамбука. После маньчжурского завоевания в XVIII веке китайцы утратили свои знания, а добыча нефти и газа практически прекратилась. И только в XIX веке технология бурения была снова привезена в Китай из Европы.

Бурение с промывкой скважины

Промывка скважины применяется для двух целей: охлаждения бурового оборудования и вымывания частиц разрушенного грунта. В качестве жидкости может выступать, как техническая вода, так и специальные буровые растворы.

В основном растворы используют при большой глубине выработки, когда по ходу движения могут встречаться различные природные пласты: водные, газовые, нефтяные. Эти пласты должны остаться нетронутыми, поскольку в случае их смешивания, есть риск загрязнения верхних водоносных слоев. Поэтому, когда идет бурение, вся скважина заполнена буровым раствором определенной плотности, который не дает пластам проникнуть внутрь разработки.

При роторном бурении скважины применяют прямую и обратную подачу промывочной жидкости.

Во время прямой подачи жидкость из резервуара подается насосом в буровую колонну на долото с отверстиями. Жидкость попадает на дно забоя и вместе с разрушенной почвой поднимается по кольцевому каналу – промежутку между колонной и стенками скважины – и оттуда в очистительный комплекс.

Во время обратной подачи вода самотеком поступает в скважину, а выбрасывается наверх по бурильной трубе под действием сильного обратного давления, создаваемого насосом или эрлифтом.

Второй способ считается более эффективным по нескольким причинам:

  1. Высокая скорость бурения. Насос в этом случае отсасывает жидкость из забоя, а не вдавливает её;
  2. скважина лучше очищается, ведь насос откачивает с жидкостью весь шлам;
  3. в качестве жидкости можно использовать обычную воду, поскольку не нужно никаких добавок для размыва частиц грунта.

К минусам обратной очистки можно отнести высокую стоимость оборудования.

Роторное бурение нефтяных скважин

Бурение на большие глубины, где есть залежи углеводородов, выполняют буровыми станками. Они различаются грузоподъемностью. Например, БУ-80, БУ-125. Иногда указывают условную глубину бурения и грузоподъемность: БУ-3200/200 — ЭУК- 3МА2 – установка на электроприводе для кустового бурения. Глубина 3200, грузоподъемность 200 т. Эти установки вне зависимости от способа бурения оборудованы ротором.

Многие технологические операции выполняются вращением бурильной колонны. Ротор передает вращение бурильным трубам, которые на конце имеют породоразрушающий инструмент – долото. На схеме показана буровая установка и оборудование для роторного бурения.

Насос подает буровой раствор по манифольду (нагнетательные трубы), который через грязевый шланг, вертлюг и квадрат попадает в бурильную колонну и через долото на забой. Далее раствор подхватывает выбуренную породу и выносит ее на устье скважины, а затем в очистной блок.

Выбуренная порода попадает на вибросита, где происходит первичная очистка от крупного шлама, затем раствор очищается гидроциклонными установками, центрифугой и вновь, уже очищенный от мелких абразивных частиц (ил, песок), попадает к насосу. Цикл повторяется пока идет бурение или промывка скважины. Особые требования к КНБК (конструкция низа бурильной колонны).

Н из колонны состоит (снизу-вверх):

  • долото;
  • переводник;
  • КЛС (калибратор спирального или шарошечного типа);
  • УБТ (утяжеленные бурильные трубы);
  • переводник;
  • бурильные трубы;
  • квадрат.

Конструкция ротора, позволяет передать вращение бурильной колонне. Вот его устройство:

Буровой ротор входит в комплектацию бурового станка. Его назначение:

  • передача вращения бурильной колонне;
  • удержание подвешенной части колонны бурильных труб на элеваторе или клиньях;
  • выполнение СПО (спускоподъемные операции).

Особенности роторного бурения

В корпусе ротора размещены валы, зубчатый конический венец со звездочкой, подшипники. Привод ротора через карданный вал или цепную передачу от редуктора силового блока. Отличаются роторы по грузоподъемности и проходному отверстию. Предусмотрены роторные вкладыши под ведущую трубу (квадрат).

С ростом глубины скважины возрастает давление в нагнетательной линии буровых насосов. Если сюда еще добавить давление для работы забойных двигателей, то насос будет работать под повышенной нагрузкой, что может привести к его поломке.

Роторное бурение имеет ряд преимуществ перед забойными двигателями:

  • снижение гидравлических потерь;
  • снижение рабочего давления;
  • увеличение расхода раствора, необходимого для промывки скважины;
  • передача вращения долоту с заданной частотой;
  • применение бурового раствора повышенной плотности (когда необходимо вскрывать горизонты с высоким пластовым давлением).

В настоящее время чаще используют комбинированные способы бурения: роторный и забойными двигателями. При бурении наклонно-напра вленных участков (кустовое бурение) используют забойные двигатели (отклонители), вскрытие пластов с АВПД (аномально высокие пластовые давления) выполняют роторным бурением. Так, один из лидеров в области бурения нефтяных скважин “Нафтагаз” в своей практике использует при разведочном бурении роторный способ, а при наклонно-направленном бурении — турбинно-роторный.

Низко оборотистые шарошечные долота с герметичными опорами рассчитаны на роторное бурение. В зависимости от диаметра они выдерживают осевую нагрузку 15-20 т и более. Чтобы обеспечить нагрузку на долото, рекомендованную проектом (ГТН), применяют УБТ. Количество определяют от 75% веса труб. Например, чтобы сделать осевую нагрузку 10 т потребуется 15 т УБТ. 1 м погонный УБТ-203 весит 213 кг, надо в КНБК взять 75 метров. Жесткая КНБК и установленные калибраторы позволяют бурить вертикальные скважины с минимальным отклонением от оси. Чрезмерное искривление скважины приведет к осложнениям, вплоть до поломки бурильных труб.

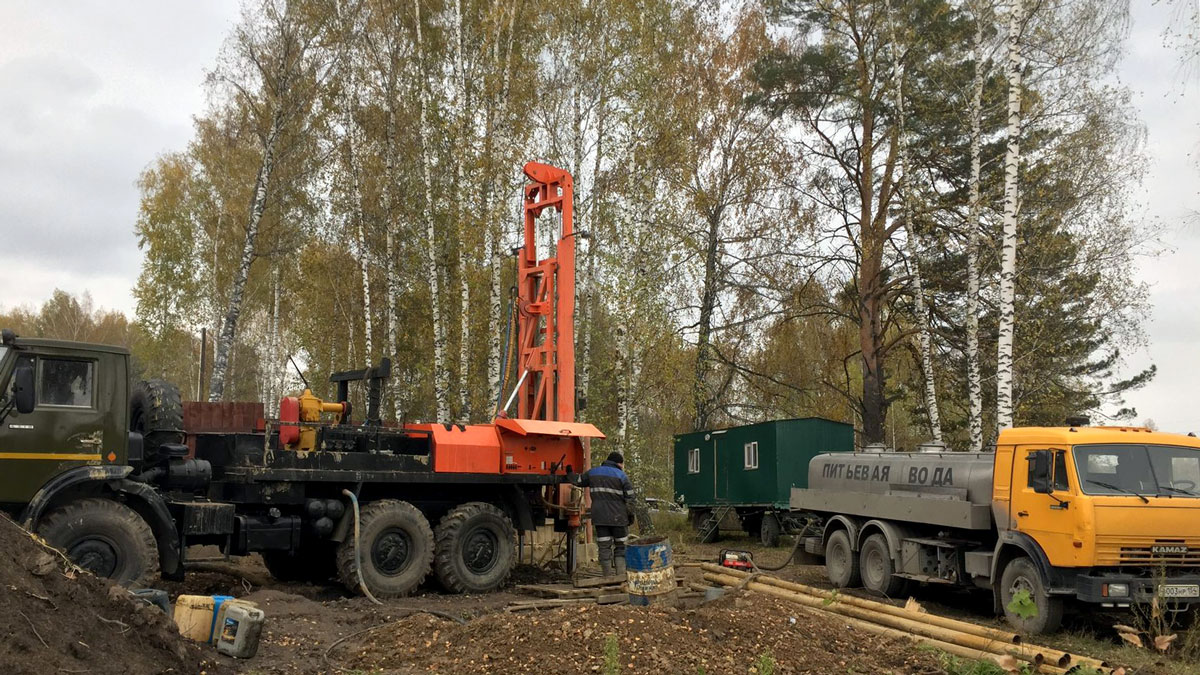

Роторная буровая установка

Для строительства водозаборных выработок применяют самоходные и передвижные буровые установки. Станки с прямой промывкой рекомендуются при бурении скважин на воду глубиной 200-800 м, а с обратной — глубиной 150-500 м. Характеристики некоторых комплексов приведены в таблице.

ПоказателиУРБ-2,5АУБВ-600FA101БА15К
Способ промывкиПрямойПрямойОбратныйОбратный
Грузоподъемность, т1,5-232-506,3-1012,5-20
Глубина бурения рекомендуемая, м150600150/150250/500
Диаметр скважины, мм1016/6001270/394
-начальный151490
-конечный132-151214
Масса, т9,824,110,614,7

Существует класс легких малогабаритных буровых установок, их применяют при обустройстве водозаборов на дачных участках. Для бурения скважин глубиной до 20 м в мягких породах можно изготовить самодельные приспособления.

Промышленность выпускает переносные разборные станки, позволяющие бурить выработки глубиной 50-70 м. Например, установка МБУ-70 при использовании алмазного долота обеспечивает проходку выработок <70 м в крепких породах.

Промывочная жидкость в буровых роторных работах

Жидкие среды, используемые для бурения, укрепляют стенки выработки в рыхлых породах, удерживают буровой шлам во взвеси, не давая ему осаждаться, и выносят его на поверхность, не загрязняют подземную воду. Трение колонны о стенки скважины и охлаждение долота, способствование разрушению породы на забое — это тоже функции промывки.

В качестве буровых растворов применяются следующие жидкости:

  1. Вода техническая. Применяется при строительстве водозабора в устойчивых породах и песках, где статический уровень жидкости ≥3 м. Диаметр скважин <200 мм.
  2. Глинистый раствор. Для его приготовления используют каолиновые и бентонитовые глины. При смешивании с водой частицы породы слипаются между собой и образуют гелеобразную жидкость, в которой влага находится внутри пространственной структуры ячеек.
  3. Раствор аэрированный. Применяется в интервалах с поглощением промывки и при входе в слабонапорные водоносные пласты. Представляет собой обогащенную воздухом техническую воду или глинистый раствор. Аэрация осуществляется 2 способами: реагентным (добавлением в жидкость поверхностно активных веществ) и подачей сжатого воздуха от компрессора. Обогащение промывки воздухом способствует снижению загрязненности водоносного горизонта элементами промывочной жидкости.
  4. Нестабильный раствор технического крахмала. Перемешивается 1 час в глиномешалке с добавлением к 1 м³ воды 40-50 г сухого порошка. Смесь распадается через 3-4 дня. Используется при бурении низконапорных пластов, включающих мелкозернистые пески, что позволяет не проводить разглинизацию скважины, как в случае применения раствора глины.
  5. Водные растворы гипана — гидролизованного полиакрилонитрила. Его использование в песчаных горизонтах снижает водоотдачу пласта из-за образования эластичной корки на стенках скважины.

Схема роторного бурение скважины с прямой промывкой.

Плюсы и минусы колонкового бурения

К положительным моментам процесса относятся:

  • Точечное действие коронки, вырезающей породу по своему радиусу, в отличие от роторного долота, оное во время прохода разрушает грунт.
  • Высокая производительность способа.
  • Возможность посредством колонкового бурения скважин изучить подземное строение грунтов в зоне выполнения работ.
  • Применяя этот метод, проходят восстающие, многозабойные, наклонные скважины; в любых пластах, в том числе базальтовых и гранитных.
  • Частота вращения бура регулируется: на мягком грунте довольно небольших оборотов, твердые породы требуют более высоких.
  • Сравнительно высокая скорость проходки, снижающая себестоимость объекта, при пониженной энергоемкости процесса.

Как в любом процессе, колонковое бурение имеет некоторые недостатки:

  • В тех процессах, когда применяют глинистый раствор, есть риск заиливания водоносного слоя продуктами промывки.
  • Быстрое изнашивание инструмента.
  • Сухое бурение – слишком затратное.

Во время работы с глубинными пластами эти факторы остаются решающими. Стоимость оборудования вместе с ценой грунтовых работ составляет солидную цифру.

Процесс колонкового бурения проходит в несколько этапов, оборудование подлежит регулярному осмотру на предмет повреждений и сколов

Мастера проходят регулярную учебу по технике безопасности, такая мера предосторожности существенно снижает процент повреждений

Видео по теме: Технология бурения скважин

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Технология роторного бурения скважин на выставке

Что еще можно увидеть на экспозиции «Нефтегаз», кроме оснащения для роторного бурения скважин.

На столь крупной экспозиции в ЦВК «Экспоцентр» демонстрируется современное оборудование для добычи, переработки и транспортировки газа и нефти, передовые технологии соответствующей индустрии.

Именно на этой площадке собираются представители ведущих компаний мира по производству различных приспособлений для нефтегазовой промышленности. Здесь специалисты презентуют новые разработки, достижения, а также обмениваются полезными сведениями, навыками и опытом между собой.

На экспозиционных стендах презентуется следующее оборудование:

  • Буровые сооружения (стационарные, передвижные, морские буровые механизмы);
  • Аппараты для ремонта скважин;
  • Разнообразные типы креплений для трубопроводов разных параметров;
  • Буровые лебедки, насосные блоки и другое вспомогательное приспособление;
  • Противовыбросовые устройства;
  • Фонтанная арматура;
  • Пульты регулирования.

Выставочный комплекс уже не первый год проводит данное мероприятие, посещаемо не только отечественными профессионалами, но и представителями зарубежных компаний.

«Экспоцентр» известен своими современными павильонами и многофункциональными залами, которые оснащены передовыми устройствами. Поэтому все образцы установок и аппаратов для нефтегазовой промышленности будут представлены на наивысшем уровне.

Прокачка скважины после буренияВиды бурения скважинБентонит для бурения скважин

Ударно-канатное бурение

Этот способ бурения скважин является очень старым и впервые его стали применять древнем Китае. Некоторые особенности всё же отличаются от ударно-канатного бурения сегодня, однако, принцип в целом один и тот же. В древности конусообразный груз подкидывали вверх, после чего при падении он раздвигал почву и уплотнял землю. Сегодня для создания скважин таким способом берутся забивные стаканы и всевозможные желонки. Желонка представляет собой простой снаряд, который бросают в скважину с высоты. Когда происходит удар о землю, снаряд заходит в грунт и из-за специального клапана остаётся в нем. После этого оборудование достаётся наверх, из неё выбирают землю и заново бросают. Также используется забивной стакан, который также представляет собой желонку, но только без специального клапана, вследствие чего земля остаётся в стакане под силой трения.

Используя желонки и забивные стаканы, делают скважины в обводных грунтах, а также на песке. Благодаря использованию забивного стакана можно делать скважины на глинистой земле, на суглинке, на вязкой земле в целом. Когда стакан отрывается, такая земля остаётся внутри него и хорошо достаётся.

Такой способ бурения скважин довольно сложный и занимает много сил и времени. Порой для того, чтоб пробить твердые каменные грунты применяют ударно-канатное бурение с использованием бурового патрона. С его помощью пробивают твердые породы грунта. Породу удаляют из скважины, используя желонку.

Ударно-канатным бурением создаются большие и глубокие шахты – до трёхсот метров глубины. Однако, если глубина скважины большая, то здесь не обойтись без телескопической структуры. Это значит, что верхняя часть скважины создаётся из трубы, которая обладает наибольшим диаметром. После этого, проходя определённую глубину, следуют трубы меньшего диаметра, затем ещё меньше и меньше. Также для удобства используют переносные буровые станки, которые подходят для бурения ударно-канатным методом.

Подобное бурение скважин отнимает много времени, весь процесс медленный и занимает много сил и времени, в отличие от шнекового бурения, однако, чтоб создать скважину таким образом, не нужно много специально оборудованного места.

Промывочная жидкость в буровых роторных работах

Жидкие среды, используемые для бурения, укрепляют стенки выработки в рыхлых породах, удерживают буровой шлам во взвеси, не давая ему осаждаться, и выносят его на поверхность, не загрязняют подземную воду. Трение колонны о стенки скважины и охлаждение долота, способствование разрушению породы на забое — это тоже функции промывки.

В качестве буровых растворов применяются следующие жидкости:

  1. Вода техническая. Применяется при строительстве водозабора в устойчивых породах и песках, где статический уровень жидкости ≥3 м. Диаметр скважин
  2. Глинистый раствор. Для его приготовления используют каолиновые и бентонитовые глины. При смешивании с водой частицы породы слипаются между собой и образуют гелеобразную жидкость, в которой влага находится внутри пространственной структуры ячеек.
  3. Раствор аэрированный. Применяется в интервалах с поглощением промывки и при входе в слабонапорные водоносные пласты. Представляет собой обогащенную воздухом техническую воду или глинистый раствор. Аэрация осуществляется 2 способами: реагентным (добавлением в жидкость поверхностно активных веществ) и подачей сжатого воздуха от компрессора. Обогащение промывки воздухом способствует снижению загрязненности водоносного горизонта элементами промывочной жидкости.
  4. Нестабильный раствор технического крахмала. Перемешивается 1 час в глиномешалке с добавлением к 1 м³ воды 40-50 г сухого порошка. Смесь распадается через 3-4 дня. Используется при бурении низконапорных пластов, включающих мелкозернистые пески, что позволяет не проводить разглинизацию скважины, как в случае применения раствора глины.
  5. Водные растворы гипана — гидролизованного полиакрилонитрила. Его использование в песчаных горизонтах снижает водоотдачу пласта из-за образования эластичной корки на стенках скважины.

Схема роторного бурение скважины с прямой промывкой.

Виды водных пластов

Качество и чистота грунтовых вод зависит от глубины их залегания. В каждом регионе глубина отличается и имеет свои особенности.

Существует три основных вида пластов с обилием воды:

Верховодка залегает на глубине 3-10 метров. В нее входят отфильтрованные осадки. Для питья такая вода не годится, однако может использоваться для поливки огорода и технических потребностей. При бурении на данную глубину редко попадаются скальные породы. Поэтому абиссинский колодец можно сделать вручную при помощи лопат и другого подручного инструмента. Производительность такого источника будет не больше 0,5 м³/ч. Следующий слой воды залегает на глубине 10-35 метров, между первым и вторым суглинистыми слоями. Она является более качественной, однако для употребления в качестве питья ее необходимо подвергать дополнительной очистке. Вручную копается колодец глубиной примерно 15 метров. Для достижения большей глубины целесообразно применить механическое бурение. Такой водозабор обладает производительностью до 1 м³/ч, чего вполне хватает для удовлетворения потребностей одной семьи. Самая привлекательная вода находится на глубине 30-250 метров

Здесь целесообразно использовать механическое бурение, важно достичь известняк, где находится самая чистая вода. Зачастую вода самостоятельно поднимается на поверхность, однако это будет зависеть от мощности пласта и правильности конструкции скважины. Производительность артезианского водозабора составляет 3-5 м³/ч

Производительность артезианского водозабора составляет 3-5 м³/ч.

Несмотря на глубину залегания, перед употреблением, воду необходимо проверить в СЭС, так как от ее ежедневного употребления будет зависеть Ваше здоровье и долголетие.

Преимущества и недостатки

Что касается преимуществ технологии роторного бурения, то здесь выделяю следующее:

  1. Высокая скорость работы. Скважина до 100 метров может быть пробурена за 2-3 дня. Лучше бурить неплотный грунт, поскольку он меньше изнашивает инструмент, позволяет повысить эффективность работы и снизить сроки сдачи объекта.
  2. Универсальность. Здесь снова затрагивается возможность бурить разные породы грунта. Это позволяет создавать скважины, предназначенные для забора технической воды, например, неглубокие, а также артезианские, когда приходится бурить “на известняк”. Помощью для работы роторной установки может стать глинистый раствор. Он используется в вопросах промывки скважин.
  3. Размер. Благодаря тому, что установка помещается на грузовой автомобиль, ее можно доставлять в самые разные уголки, даже по непроходимым дорогам. Есть возможность подъезда в труднодоступные места, что актуально при бурении на территории частных участков. Все это добавляет мобильности, позволяя быстро раскладываться на новом объекте и сразу приступать к выполнению задачи.

Среди прочих недостатков нужно выделить сложность бурения в зимний период времени.

Бурильная установка может быть разрушена под действием замерзшего грунта (рекомендации о том, в какое время года лучше всего бурить скважину, а также преимущества и недостатки каждого сезона для начала бурительных работ, найдете в нашем специальном материале).

Что касается мощности, то здесь все зависит от роторной части.

Технология роторного бурения скважин

Бурение скважин роторным способом – технология, которая широко распространена на производстве в нынешнее время. Во время процесса используется специальная бурильная труба, внутри которой находится вращающийся вал, названный долотом.

Скважины при роторном бурении имеют следующую конструкцию:

  • Шахтовое направление. Конструктивный элемент предназначен для закрепления устья скважины, предохраняет от размыва устья глинистым раствором. Шахтное направление указывает путь циркулирующему раствору. Состоит эта часть скважины из заранее вырытого шурфа, в который опускается труба длиной от 2 до 6 м. Эта труба позже цементируется;
  • Кондуктор. Служит для перекрытия водоносных горизонтов, которые не подлежат дальнейшей эксплуатации. Еще одна задача кондуктора – обеспечить вертикальность шахты. Приспособление длиной до 50 м опускается в шахты глубиной 500-1000 м. Для более мелких скважин кондуктор не применяется;
  • Техническая колонна. Такой конструктивный элемент может называться также промежуточной колонной. Для водных скважин применяется редко. Ее использование оправдано лишь в тех случаях, когда возникает необходимость перекрыть незакрепленные кондуктором или направлением  водные горизонты;
  • Эксплуатационная колонна – основная часть водных скважин. Такие колонны, как правило, спускаются до водного горизонта, который эксплуатируется в данный момент;
  • Фильтр или колонна фильтрации. Устанавливаются ниже эксплуатационной колонны, если она установлена в кровле водоносного слоя. Если же она установлена на всю глубину шахты, то фильтр находится в ее нижней части.

Когда речь идет о роторном способе бурения шахты, то подразумевается работа вращающегося роторного механизма внутри скважины. Изредка допускается применение дополнительных приспособлений, которые можно устанавливать на ротор.

Принцип работы такой установки довольно прост: электродвигатель приводит в действие ротор, который, в свою очередь, передает вращательное движению рабочему механизму (долоту).

Стоит отметить, что совсем не обязательно использовать для бурения электродвигатель. Роторное бурение скважин – технология, которая позволяет применять газотурбированный агрегат для этих целей.

Такой способ бурения сопровождается последующей промывкой шахты и ее продувкой. Основная цель таких операций – сделать чистую скважину. Изначально отрывается небольшая часть плоскости, чтобы в нее можно было поместить кондуктор.

Как уже отмечалось выше, он препятствует обрушению нестойких горизонтов почвы. Только после этого можно приступать к промывке, которая осуществляется с помощью мощного потока воды, подаваемого компрессором.

Методы и приемы разработки скважин постоянно изменяются в связи с продвижением современных технологий. Роторное бурение скважин и прочие способы становятся более модернизированными, а скорость процесса неуклонно растет.

Технологические особенности способа

Колонковый способ бурения имеет ряд особенностей:

  • Мастера могут обрабатывать даже сыпучие грунты, множество острых коронок позволяет мастерам изменять пласты породы любого уровня твердости.
  • Отверстие рабочей скважины несложно выравнивать, если ее диаметр находится в диапазоне 1 метра.
  • Прочное, современное буровое оборудование мастера часто на территории извилистого ландшафта.
  • Колонковые трубы, длиной 0.4–6 метра, используют и повторно по прямому назначению.
  • Буровую коронку время от времени нужно менять, она становится тупой.
  • Перед тем как запустить очередную алмазную коронку, дно скважин обрабатывают бурильным долотом, чтобы продлить срок службы коронки.
  • Площадка под буровую установку призвана быть строго горизонтальной.

Оборудование для колонкового промышленного и разведочного бурения часто устанавливают на шасси тяжелых автомобилей МАЗ, КАМАЗ и Урал, тракторов или гусеничной спецтехники (вездеходов) при варианте сложных рельефов местности.

Что касается вопросов водоснабжения, есть немало легкого мобильного оборудования, пригодного для бурения скважин для воды.

Роторные установки для бурения скважин

Роторная установка позволяет экономно распорядиться не только пространством, но и средствами. На выставочных экспозициях можно ознакомиться с образцами установок.

Данная установка дает 100% гарантии на бурение в грунте любой плотности. Но некоторые недостатки все-таки есть. Например, для работы на установке потребуется чистая вода и раствор глины. Да и в зимнее время бурение полностью исключено.

Для проработки грунта потребуется обсадочный трубопровод для подробной разведки водоносного слоя. Поэтому хоть технология и является перспективной и популярной, но назвать ее универсальной никак нельзя.

Способы бурения на воду

Технология бурения скважины под воду позволяет вести работу несколькими способами:

  • шнековым;
  • роторным;
  • ударно-канатным;
  • ручным.

Рассмотрим каждый из них подробнее.

Шнековое бурение скважин — самый распространенный и доступный способ. Шнек в виде винта входит в почву и разрыхляет ее. Бурить можно только сухой и мягкий грунт. Шнеки совершенно не годятся для плывунов. Этот инструмент разрушает породу и поднимает ее в скважинное устье. Шнеки бывают диаметром от 60 до 800 мм. Бурить ими можно до глубины 60 м, иногда и до 100 м. Шнековое бурение скважин невозможно на скальных грунтах.

Роторный способ — это непрерывное действие инструмента, который называется ротором. Он постоянно вращается. Порода вымывается глинистым раствором. Этот способ сравнительно дешевый и достаточно быстрый. Но в холодную погоду он требует утепления системы, по которой циркулирует вода. Бурение осуществляется с помощью машин:

  • УРБ-2А2;
  • МБУ-2М;
  • УРБ-2,5;
  • УРБ-3АМ.

УРБ-2А2 способна пробурить почву до глубины 55 м, УРБ-2,5 — до 300 м, а УРБ-3АМ — до 500 м.

Ударно-канатный способ является самым трудоемким. Но его не стоит забывать, так как он самый качественный. Порода разрушается после удара тяжелого предмета. Это особой формы заостренный стакан из стальной трубы. Он падает с высоты, ударяется о почву, забирает разрушенный грунт и поднимается. Наверху стакан чистят и снова бросают вниз.

Сама бурильная установка может быть сделана своими руками из труб или из бревен в виде треугольного конуса. Этот конус оборудован лебедкой с тросом. Технология бурения скважин на воду не требует использования глинистого раствора. Но установка обсадных труб должна проводиться своевременно. Такой установкой можно пробурить диаметр 10-30 см. Но глубина не может превышать 10 м. Для бурения можно применять установки УКС-22М2, УГБ-50, УГБ-1ВС.

Ручной способ используется довольно часто. При нем пользуются забивными трубами или шнеком. Трубы разрезают на куски длиной примерно 2-3 м. На концах их нарезается наружная резьба. На нижний конец трубы наваривается наконечник. Он имеет вид конуса, диаметр которого на 1 см больше диаметра трубы. Над наконечником 60-100 см трубы просверливается через 5 см сверлом диаметром 6 мм. Это будет своеобразный фильтр. По мере заглубления трубы она удлиняется с помощью муфт. Но проще поступить другим способом. Нужно для работы приготовить:

  • различные буры;
  • штанги;
  • трубы для обсадки;
  • лебедку;
  • бурильную вышку.

Если скважина не будет очень глубокой, необходимость в вышке отпадает. Процесс выполнения работ довольно прост. Нужно выкопать ямку глубиной около 50 см, установить бур и начать его вращать. Работать лучше вдвоем. Через каждые 50 см бур вынимают из земли и чистят его. Метод этот стоит дешевле остальных, но имеет ограничения по глубине.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
