Трубы полипропиленовые для холодного и горячего водоснабжения: виды и нюансы использования

Особенности применения полипропиленовых труб в отопительной системе

При определении, какую марку трубы можно использовать для отопления, необходимо учитывать температуру подачи, зависящую от характеристик установленных отопительных приборов, их технических возможностей, типа расширительной емкости и метода подпитки системы.

Чем выше будет температура воды, тем короче срок службы пропиленовых труб для водоснабжения и отопления.

В квартире сечение полипропиленовых водоводов должно равняться внутреннему диаметру подводящих трубопроводов (стояков). При этом нужно учитывать, что толщина стенок полимерных труб больше, чем у стальной арматуры. В частном доме центральная разводка выполняется профилем Ø 32 мм, подключение к радиаторам осуществляется с помощью труб сечением 20-25 мм.

Для индивидуального отопления применяют многослойные армированные изделия, но при этом необходимо помнить, что у экземпляров с алюминиевой фольгой линейное расширение намного больше, чем у изделий с прослойкой из стеклоткани.

При использовании в частном доме системы обогрева пола трубы рассчитываются исходя из проектной температуры конструкции, типа помещения и площади отапливаемого участка. Граница теплообмена находится в пределе +35…+45°С.

Какие есть нюансы по монтажу и разводке полипропиленовых труб

При использовании полипропиленовых труб во время монтажа и разводки следует учитывать, что изделия с маркировкой PN 10 и 16 имеют высокий показатель теплового коэффициента. Это означает, что при температурном перепаде на 100°С трубопровод увеличивается в длине (1м трубы увеличивается на 15 мм). Такая особенность материала приводит к деформации и разрушению магистрали. Чтобы их избежать, применяют компенсаторы (компенсационные петли). Их можно не использовать, если планируется установка системы ХВС небольшой длины. Для горячего водоснабжения такое устройство монтируется в обязательном порядке.

Полипропиленовые трубы и фитинги: обзор средних цен на изделия

Таблица 5. Стоимость ПП труб и фитингов

Наименование продукции	Изображение	Цена за 1 м/ед. (по состоянию на май 2018 г.), руб.
Труба ППPPRCPN20, ø20×3,4 мм (Политек)		40
Труба ПП PPRCPN20, ø 25×4,2 мм (Политек)		72
Труба ПП PPRCPN20, ø20×3,4 мм, стекловолоконное армирование (Политек)		54
Труба ПП PPRCPN25, ø25×4,2 мм, стекловолокно		85
Фитинг ПП под ключ с переходником на внутреннюю резьбу, 32 мм		226
Фитинг ПП муфта, 32 мм		12
Фитинг ПП тройник, 32 мм		22

Уважаемые читатели онлайн-журнала Seti.guru! Предлагаем принять участие в обсуждении тематики по использованию полипропиленовых труб и фитингов, а также делитесь своим опытом по монтажу и разводке.

Монтаж полипропиленовых труб для водопровода своими руками

Перед началом проведения работ нужно, после тщательных измерений, нарезать заготовки необходимой длины, а также приготовить нужные для сборки фитинги.

• Монтаж водопровода связан с применением таких комплектующих изделий:
• Муфты – применяются, чтобы удлинить прямые патрубки.
• Уголки – используются на поворотах для изменения направления прокладки сети.
• Тройники, крестовины – для устройства разветвлений разводки.
• Обводы – используются для огибания препятствий в местах пересечения элементов водопровода.
• Кроме перечисленного выше, можно приобрести другие комплектующие изделия, такие как, кронштейны для крепления к стенам, промежуточные краны, переходники с размера на размер и прочие необходимые части.
• Процесс пайки труб с соединительными элементами при монтаже трубопровода не представляет особой сложности, но требует точного исполнения всех параметров процесса.

Прежде всего – нужно проверить сочетаемость элементов. Две соединяемые части не должны входить друг в друга в холодном состоянии. Если это происходит, значит, детали бракованные или подобраны неправильно.

Далее, необходимо подготовить паяльник. Для этого на него устанавливаются греющие элементы: к фитингу это дорн, нагревающий его изнутри, к трубе – муфта, греющая конец снаружи. Рабочая температура устройства составляет 260 градусов.

Перед установкой трубы нужно снять на переднем конце фаску по наружному контуру величиной порядка 1 мм под углом 45 градусов. Это обеспечит беспрепятственное прохождение изделия внутрь отверстия фитинга.

По окончании прогрева обе части снимаются с паяльника, стыкуются встречным движением рук. В течение нескольких секунд материал застывает, образуя прочное неразъемное соединение.

Признаком правильного соединения является небольшой, порядка 1 мм, буртик внутри и снаружи стыка. Он не будет препятствовать прохождению воды по трубопроводу.

При перегреве деталей внутри соединения образуется «юбка», в значительной степени препятствующая прохождению жидкости. Такое соединение недолговечно.

Используется также способ соединения труб встык, без применения муфт. Такой способ монтажа применяется реже, поскольку требуется достаточно сложное оборудование для торцовки стыкуемых концов, да и надежность стыка ниже, чем при использовании фитингов.

Для успешного соединения паяльник должен быть надежно, устойчиво закреплен на верстаке. Его готовность к работе опреде6ляется по цвету индикаторной лампочки, если она красная, значит, прибор нагревается, горение зеленой свидетельствует о достижении рабочей температуры.

В процессе монтажа часть элементов собирается в отдельные секции на верстаке, это легко и удобно. Но установку собранных секций в систему приходится выполнять, удерживая инструмент на весу. Здесь трудно обойтись помощника.

Применяется также способ холодной сборки с использованием клеевых составов на основе сильнодействующих химических растворителей полипропилена. При его нанесении на поверхности деталей происходит размягчение материала.

При этом состоянии отдельные части соединяются в нужном положении. Поскольку растворитель очень летуч, он быстро испаряется и наступает обратная полимеризация, из-за которой происходит соединение деталей

Способ клеевого соединения имеет большое количество ограничений, его использовать нужно осторожно

Характеристики полипропиленовых труб

• Основные преимущества полипропиленовых изделий:
• Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
• Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
• Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
• Срок службы до 50 лет.
• Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
• Абсолютная экологическая безопасность.

1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Основные производители полипропиленовых труб

Сегодня на рынке достаточно много проверенных временем производителей полипропиленовых труб. Мы остановились на самых популярных из них.

Таблица 4. Производители труб ПП

Страна производитель	Компании	Описание продукции
Россия	Политек, ProAqua, Кросс	Трубы и фитинги доступны по стоимости. Продукция обладает хорошими эксплуатационными показателями.
Китай	Dyzain, Blue Ocean	Трубы не отличаются высоким качеством. Дешёвая продукция, рассчитанная на широкую потребительскую аудиторию с достатком ниже среднего.
Чехия	Ecoplastik, FV-Plast	Продукция отличается высоким качеством и достаточно высокой ценой за метр полипропиленовых труб для отопления и водопровода, а также на расходные материалы.
Германия	Aquatherm, Pexay, Benninger	Вся продукция отличается отменным качеством и высокими ценами на все группы товаров (трубы, фитинги, краны).

Какие бывают и какие лучше

Лучшие полипропиленовые трубы

По строению полипропиленовые трубы бывают трех видов:

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные:

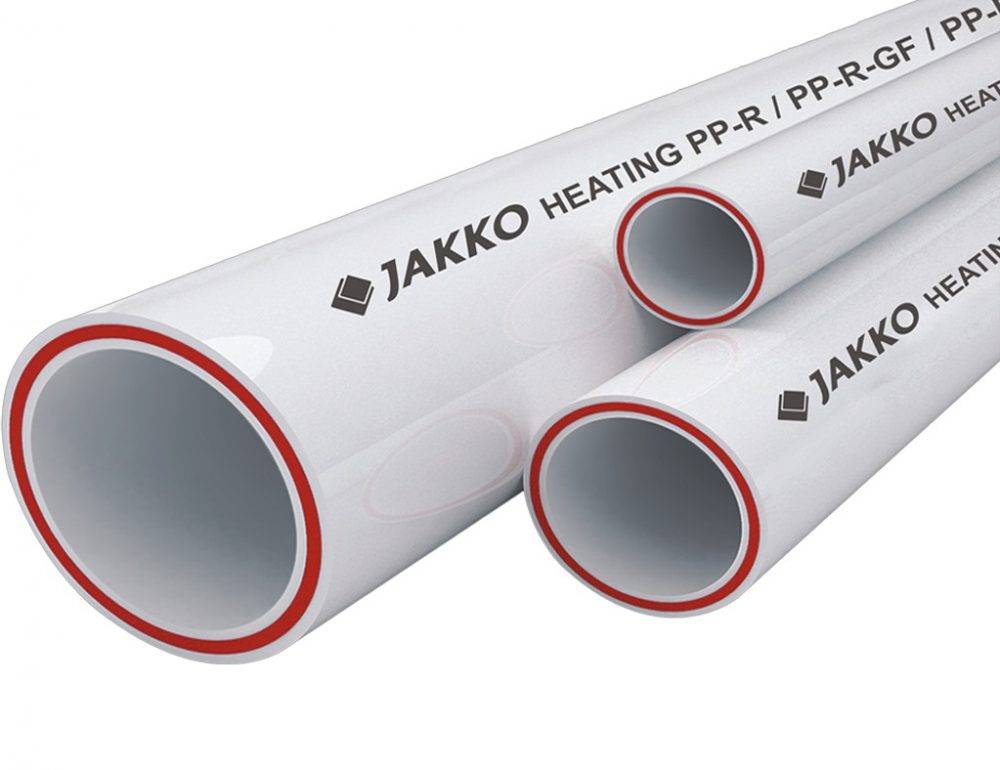

  • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
  • армированные фольгой — конструкция похожа.

Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

Преимущества и недостатки полипропиленовых труб

Одним из неоспоримых преимуществ, которыми обладают изделия из пластика, является их долговечность. Срок службы полипропиленовых труб водоснабжения составляет 40−50 лет. Также к достоинствам материала следует отнести:

• высокую устойчивость к термическим и механическим нагрузкам,
• привлекательный дизайн и экологичность,
• отличную звукоизоляцию,
• устойчивость к коррозии и образованию отложений в просвете труб,
• высокую эластичность материала.

В сравнении с чугунными и железными аналогами, полипропиленовые водопроводные трубы обладают малым весом и низкой стоимостью. Большое количество всевозможных соединительных элементов позволяет быстро монтировать системы коммуникаций любой сложности. Наряду с преимуществами изделий из полипропилена, существуют некоторые недостатки таких труб. В первую очередь следует отметить сложность придания материалу необходимого изгиба – он плохо поддаётся механическому воздействию (деформации), в результате чего появляются некоторые сложности при монтаже систем водоснабжения или отопления. Это влечёт за собой необходимость приобретать дополнительные соединительные элементы (муфты, фитинги, уголки).

Также следует выделить низкую устойчивость материала к воздействию солнечных лучей. По этой причине не рекомендуется трубопроводы из полипропилена прокладывать на открытой местности без соответствующей изоляции.

Полипропиленовые трубы для водопровода какие лучше

Во время подбора элементов сети для холодной и подогретой воды необходимо обращать внимание на фирму-изготовителя трубы. Нужно также учитывать рекомендации специалистов

Армированные и не армированные

Для горячей воды

При монтаже ГВС учитывается, что ПП трубы способны существенно расширяться при нагреве. Поэтому для горячей воды необходимо использовать армированные изделия.

Их каждый метр удлиняется только на 0,32 мм при возрастании температуры на 10°С. Это значение для трубопроводных элементов без армирования составляет 1,25 мм.

Для холодной воды

Холодное водоснабжение можно обустраивать с помощью однослойных и многослойных труб. При устройстве таких систем учитывается сила напора и дистанция до водоисточника.

Такие однослойные трубы выпускаются серого или белого цвета. Они относятся к первому классу. Обычно в их маркировки присутствует обозначение в виде PN 10 или PN 16.

Как выбрать полипропиленовые трубы для отопления и как их установить

Чтобы труба из полипропилена оправдала все ожидания и подошла для монтажа водопроводной системы, при выборе необходимо обратить внимание на следующие параметры:

рабочее давление – от этого параметра будет зависеть, насколько высокий показатель прочности будет иметь труба и выдержит ли она резкое повышение температуры и давления. При выборе трубы показатель, указанный на маркировке товара, следует снизить в три раза, чтобы понять, какое рабочее давление может быть выставлено. В среднем, для простых труб показатель не может быть выше 10, а для уплотненных и многослойных – до 25;
пропускной диаметр – может иметь показатели от 12 до 400 мм, в зависимости от того, для какой системы подбирается труба

В целом пропускной диаметр не имеет значения, но он не должен быть меньше впускного отверстия.
толщина стенки – важный показатель, обратив внимание на который, можно сделать вывод о прочности конструкции;
температурный режим – разные трубы могут выдержать разный температурный режим. Так, трубы для ХВС предназначены для использования при температуре воды не выше 25 градусов

Если подать через них горячую воду, произойдет деформация. Трубы для ГВС стоят дороже, но могут выдерживать температуру от 90 до 120 градусов;
слои – бюджетные варианты труб изготавливаются из одного слоя. Чтобы выбрать надежный вариант, стоит обратить внимание на трехслойные трубы.

Кроме того, трубы с армированием лучше подходят для установки в сложных условиях – они более прочные и служат намного дольше.

Продукция фирмы Кальде

Фирма Кальде производит такие трубы и комплектующие для отопления из полипропилена, которые отличаются простотой и быстротой монтажа. Благодаря этому установку может провести каждый пользователь своими силами, даже при отсутствии навыков выполнения строительных работ.

Среди основных преимуществ полипропиленового состава компании Кальде можно назвать:

• химическая нейтральность. Подходит для любого типа теплоносителя: материал не вступает в реакцию. Также при контакте с водой, не образуется никаких отложений и разрастаний;
• отличные механические характеристики;
• антистатика;
• устойчивость к температурным перепадам.

Все это позволяет эксплуатировать трубы для отопления Кальде при любых температурных режимах и перепадах температур. Подходят такие трубы не только для отопительных конструкций, а и для канализационных и уличных систем. Если в трубах замерзнет жидкость, трубы из полипропилена не порвет. Они просто немного увеличатся в размере. Благодаря данному свойству использовать антифриз или пропиленгликоль для систем отопления нет необходимости.

После размораживания, пп изделия восстанавливают свой исходный внешний вид и становятся готовыми к эксплуатации. Также современные модели труб Кальде отличаются малыми потерями тепла. Если проводить сравнение с классическими металлическими конструкциями, у полипропиленовых изделий показатель теплопроводности гораздо меньше – около 25%. Поэтому трубы дольше сохраняют тепло. Такие пропиленовые трубы для отопления купить можно на официальном сайте производителя либо в специализированном магазине.

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Высокая твердость Не готовы к эксплуатации при низких температурах	СХВ Вентиляция Промышленная трубная магистраль
PPB	Гибкость Морозоустойчивость	СХВ «теплый пол» Производство ударопрочных труб и фитингов
PPR	Высокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	СХВ СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

• Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
• Сплошной слой – это три склеенных слоя.

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

• Сварка без особенностей
• Высокая жесткость труб
• Тепловое расширение 25%
• Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

• Выдерживает высокие температуры
• Стойкий к агрессивным средам
• Долгий срок службы
• Не несет вреда окружающей среде
• Герметичен

Черный

• Не пропускает ультрафиолетовых лучей
• Стойкий к агрессивным средам и химикатам
• Не рассыхается
• Повышенная прочность

Зеленый

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

• Banninger, Aquatherm, Wefatherm, Pexay – Германия
• Экопластик, FV – Plast – Чехия
• TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
• PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
• BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

• Высокие антикоррозийные свойства
• Стойкость к агрессивной среде
• Максимальная температура +95 градусов
• Срок эксплуатации 50 лет
• pH 2-12
• Наличие сертификата
• Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

• Температура деформации от +150
• Плотность 0,9 г/см3
• Нагрузка на разрыв 35 Н/мм2
• Текучий предел 25 Н/мм2
• Линейное расширение 0,15 мм/м
• Теплоемкость (при +20) 2кДж/кгс
• Теплопроводность (при+20) 024 Вт/мс

Размеры

• Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
• Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
• Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.
