Полипропиленовые трубы: отопления технические характеристики, ППР какое давление выдерживает, как выбрать

Типы полипропиленовых труб

В данном обзоре мы будем рассматривать PPR-трубы для водоснабжения и отопления, различные тонкостенные, дачные варианты рассматриваться не будут. Все трубы делятся на три основных типа, характеризующих армирующий материал. У разных производителей могут иметься дополнительные слои, однако в целом, основного назначения материала это не меняет.

Данные приведены по продукции «VALTEC», у других производителей цифры могут отличаться.

Первый — полипропилен без армирующего слоя. Применяется в системах холодного водоснабжения, имеет самый высокий коэффициент линейного теплового расширения. И хотя производитель утверждает о соответствии классам эксплуатации по ГОСТ 32415-2013 – 1, 2 (горячее водоснабжение 60°C, 70°C), в целом, неармированные трубы рекомендуется применять только в холодном водоснабжении (мое личное мнение). В холодной воде труба способна гарантированно держать давление в 20 бар, с горячей водой рабочее давление уменьшается — 12 бар для температуры 60 °C и 8 бар для 70 °C. Цифры справедливы для труб с маркировкой PN20 (об этом немного ниже). Данный тип труб зачастую выпускается с более низким рабочим давлением.

Трубы обладают линейным коэффициентом теплового расширения 0,00013/1°C. Это означает, что при увеличении температуры трубы на 1 градус по цельсию, труба длинной 1 м станет длиннее на 0,13 мм. Немного на первый взгляд, однако, если использовать трубу в горячем водоснабжении 70 °C и учесть остывание до 15 °C, на трехметровый отрезок изменение длинны составит уже 21,45 мм. Это одна из причин не использовать данные трубы в ГВС.

Второй — с армирующим слоем из стекловолокна PP-FIBER. Применяется в системах горячего водоснабжения, обладают более низким коэффициентом линейного расширения. Могут обладать маркировкой PN20 и PN25. Эти трубы можно спокойно применять в горячем водоснабжении, вплоть до температуры воды 90 °C, максимально допустимое рабочее давление при такой температуре снижается до 6 бар.

Коэффициент линейного расширения составляет 0,000062/1°C — в два раза меньше, чем у неармированных труб. Несмотря на меньшее расширение, пренебрегать им во время монтажа совсем не стоит.

Третий тип — с армирующим слоем из алюминия PP-ALUX. Применяется в системах горячего водоснабжения и отопления, обладают маркировкой PN25. Эти трубы обладают самым низким коэффициентом теплового расширения и большей стойкостью к давлению при высоких температурах. Допустимо использование с температурой жидкости до 95 °C. Помимо давления и температуры, алюминиевый слой препятствует кислородной диффузии. Диффузия кислорода в трубы — явление, нежелательное для систем отопления. Более подробно данное явление в рамках этой статьи рассматриваться не будет.

Коэффициент линейного расширения 0,000031/1°C — в два раза меньше, чем у стекловолокна и в четыре, чем у неармированного полипропилена. Данные справедливы для сплошного армирования труб алюминием, когда зачистка перед пайкой не требуется.

Смотрите видео об армировании алюминием:

Независимо от типа армирования, все трубы маркируются максимальным рабочим давлением — PN15, PN20, PN25, данное буквено-численое обозначение характеризует стойкость к давлению в барах. Например: маркировка PN20 говорит, что труба может эксплуатироваться при давлении 20 бар. Так же, маркировка косвенно указывает на максимальную температуру эксплуатации, ведь неармированные трубы выше PN20 не встречаются (по крайней мере пока). К слову, встречаются и более низкие значения PN, но их применение рекомендуется в системах без давления.

Более старая система обозначения рабочего давления труб — SDR — это соотношение диаметра к толщине стенок, чем это число меньше, тем толще труба. Самая толстая PN25 эквивалентна SDR6. Если взглянуть на таблицу, то SDR не всегда совпадает с PN. Ориентироваться нужно в первую очередь на PN и по возможности выбирать меньший SDR.

Тип армирования	Класс PN	Соотношение SDR	Рабочее давление	Область применения
PPR 100	PN20	6.0	ХВ-20 бар60 °C-12 бар70 °C-8 бар	Холодное водоснабжение, допускается применение в ГВ с давлением не выше 8(70°C), 12(60°C) бар
PP-FIBER	PN20	7.4	ХВ-20 бар60 °C-13 бар70 °C-10 бар90 °C-6 бар	ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C
PP-FIBER	PN25	7.4	ХВ-25 бар60 °C-14 бар70 °C-11 бар90 °C-9 бар	ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C
PP-ALUX	PN25	6.0	ХВ-25 бар60 °C-14 бар70 °C-11 бар95 °C-9 бар	ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 95 °C

*Данные приведены для труб VALTEC.

Разновидности полипропиленовых труб

В настоящее время производителями выпускаются две основных разновидности труб из полипропилена:

однослойные;
многослойные или армированные.

Однослойные трубы

Однослойные трубы преимущественно используются для водопровода и только в редких случаях для отопительных систем.

Полипропиленовые трубы для системы водоснабжения

В зависимости от материала однослойные трубы подразделяются на следующие виды:

РРН трубы. Гомополимер пропилена является твердым материалом. Основной недостаток – невозможность сохранения труб при низком температурном режиме. Основная область использования – холодное водоснабжение на предприятиях и обустройство системы вентиляции;
РРВ трубы. Блоксополимер придает трубам устойчивость к низким температурам и достаточно высокий уровень гибкости. Данный вид труб применяется для подведения холодного водоснабжения, обустройства вентиляции, транспортировки агрессивных сред, напольного отопления и внутренней части канализационной системы жилого или промышленного строения;
PPR, PPRC. Трубы из сополимера пропилена и этилена могут быть использованы как для подведения холодного водоснабжения, так и для подведения горячей воды. В отдельных случаях (при температуре теплоносителя не более 70ºС) их можно применять для сооружения отопительной системы;
PPS. Трубы из специального полимера можно применять и для системы водоснабжения (холодная, горячая вода), и для системы отопления. Они отличаются возможностью проведения воды, температура которой доходит до 95ºС.

Существенным недостатком однослойных труб из полипропилена является расширение/удлинение трубы при воздействии высокого температурного режима, что в некоторой степени ограничивает область их использования.

Многослойные трубы

Для устранения проблемы сильного расширения и удлинения стали производить многослойные (армированные) полипропиленовые трубы.

Армированные трубы из полипропилена

Армирование труб может производиться:

алюминиевой фольгой, которая позволяет снизить температурное расширение в 2 раза;
стекловолокном, способствующим снижению расширения в 4 – 5 раз.

Разновидности полипропиленовых армированных труб

Армированные трубы могут выдерживать высокую температуру проходящей среды, что обуславливает и широкую область их использования. Многослойные трубы можно использовать:

для холодного и горячего водоснабжения;
для проведения теплого водяного пола;
для отопления.

Существенными недостатками труб, армированных фольгой, являются:

сложность монтажа. Перед соединением трубы требуют предварительной обработки и зачистки. Место соединения получается менее прочным, так как крепление производится исключительно за наружный слой;
возможность загрязнения воды вследствие соприкосновения транспортируемой воды со слоем фольги.

Трубы из полипропилена, армированные стекловолокном, не имеют каких-либо недостатков. Они отличаются дополнительной прочностью и жесткостью, что обуславливает их преимущественное применение.

Основные критерии подбора полипропиленовых труб

Выбор труб, наиболее подходящих для строительства того или иного трубопровода, также должен основываться и на дополнительных параметрах, наиболее существенными из которых являются:

технические характеристики;
диаметр труб;
компания-производитель.

Подбор труб по техническим характеристикам

Каждая труба может отличаться:

по номинальному и рабочему давлению. Выпускаются трубы, которые способны выдерживать от 1 до 2,5 МПа. При подборе данного параметра рекомендуется опираться на расчетные показатели трубопровода;
толщиной стенки. Тонкостенные трубы можно использовать только для подведения холодной воды. Толстостенные трубы могут применяться в любых сферах;
классом эксплуатации (по ГОСТ 52134-2003), от которого также зависит область применения.

Классы эксплуатации труб и сфера применения

Все основные технические характеристики, а также название компании-производителя и реквизиты основного документа, в соответствии с которым данный вид труб изготовлен, указываются в маркировке, которая наносится непосредственно на изделия.

Расшифровка обозначений в маркировке труб из полипропилена

Подбор диаметров

Существенным показателем, определяющим выбор, также является диаметр труб, который указывается в маркировке.

Различают:

внутренний диаметр, определяющий пропускную способность трубопровода;

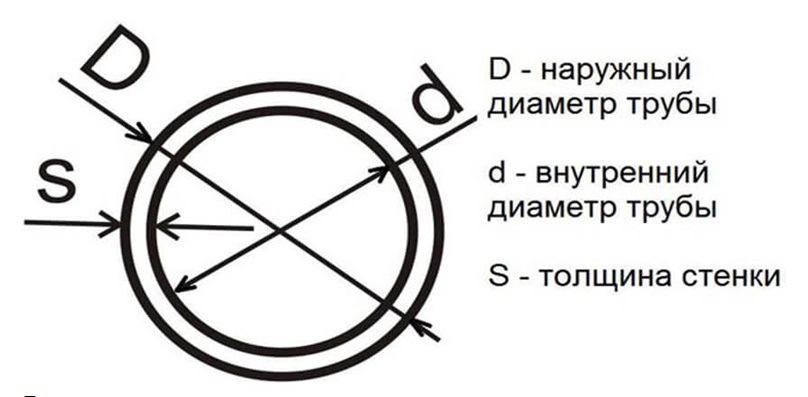

наружный диаметр, который требуется для корректного подбора соединительных фитингов.

Определение диаметра полипропиленовых труб

Для систем отопления и водоснабжения диаметры рассчитываются по различным формулам, которые учитывают все технические характеристики трубопроводной системы. Данную работу целесообразнее доверить специалистам.

Как не ошибиться

Запомнить как выглядит логотип, какой используется шрифт, какие буквы в нем есть, каким цветом они написаны, сколько больших букв. В общем, вам надо изучить логотип и его написание. Те, кто делают подделки, в названии специально делают какую-то ошибку, меняют/пропускают/удваивают какую-то букву. Это делается для того, чтобы нельзя было предъявить претензии — буква другая, другой брэнд.
Далее вам надо изучить ассортимент, подобрать то, что вы хотите приобрести. Затем внимательно изучить цвет, расположение маркировки. Если в магазине вам предложат товар желаемой кампании другого цвета, размера и т.п., а на официальном сайте такого нет, — вам продают подделку. Лучше уйти и поискать другой магазин.
Все стенки должны быть идеальными
Перед покупкой изучите образцы продукции. Трубы, фитинги нормальных фирм имеют ровные стенки (и наружные и внутренние). Никаких наплывов, впадин и других признаков некачественного литья быть не должно.
Посмотрите на срез трубы или фитинга. Толщина стенки должна быть одинаковой. Если это армированные изделия, то армирующий материал окружен кольцами полипропилена одинаковой толщины. Если разница заметна даже «на глаз», брать такие изделия не стоит.

В общем, у вас должно сложиться положительное впечатление о качестве изделий. Только если все «тесты» пройдены, можно покупать.

Основные свойства полипропиленовых труб

Рассматриваемый материал полипропилен представляет из себя синтетический неполярный полимер, имеющий термопластичные свойства. Впервые он был изобретен в 1957 году и с тех пор был налажен выпуск сантехнических товаров на его основе, которые характеризуются повышенной прочностью, обладают изотактической структурой, увеличенной теплостойкостью и значительным уровнем кристаллизированности. Полипропилен крайне устойчив к взаимодействию с соляными, щелочными и кислотными смесями, а также с различными неорганическими субстанциями. Он полностью не приспособлен к впитыванию жидкости и может сохранять свойства электроизоляции в широком диапазоне температур.

На базе полипропилена возможно изготавливать различные усовершенствованные материалы, например: пластик высокой прочности или термопласт или иную экологичную продукцию. Технологический процесс утилизации материала не является довольно-таки затратным, поэтому, он с легкостью вытесняет с рынка другие неэкологичные материалы, изготовленные на пластмассовой основе.

Основными физическими свойствами полипропилена можно назвать:

Упругость на изгиб – от 6750 до 12000 кгс;
Разрушение при растяжении – от 270 до 470 кгс на квадратный сантиметр;
Температура максимальной хрупкости – от -15 до -10 градусов по Цельсию;
Твердость – от 40 до 70 МегаПаскалей по Бриннелю;
Температура плавления – от +165 до +170 градусов по Цельсию.

Большинство сантехнических изделий, которые сегодня представлены на современном рынке, выполняются из пропилена листового. В основе технологии производства лежит принцип экструзии. В зависимости от гладкости и оттенка, а также иных факторов, листы можно классифицировать по двум типам: соединение первых возможно посредством сварки, а второй тип представляет собой фитинговое соединение – данный способ является наиболее современным и подробнее он будет рассмотрен ниже.

Виды труб из полипропилена

Для обозначения данного материала принята международная аббревиатура «РР», написание которое осуществляется латиницей. Благодаря постоянному совершенствованию технологий производства РР, трубопроводные системы из него могут быть использованы в горячем отоплении или водоснабжении. Сам по себе материал отличается прекрасной переносимостью химического воздействия жидкого теплоносителя. Однако, по качеству прочности и термосопротивляемости неодинаковые типы РР могут различаться между собой, при том значительно.

Таким образом, трубы из РР-материала классифицируются по трем основным типам, каждый из которых имеет собственное обозначение:

РР-Н – начальный тип, устойчив к химическим субстанциям, однако, слабо способен противостоять повышенным температурам. Он чаще всего используется для монтажа систем холодного водоснабжения и/или канализации. Также его можно успешно применять в дренаже или вентиляции, т.е. везде, где не предполагается наличие субстанций высоких температур. В практическом плане данную категорию проще всего встретить на индустриальных технологических линиях, где также существует нужда в стойкости к высокому внутреннему давлению.
РР-В – средний тип, который обладает всеми положительными качествами предыдущего типа, но кроме того, способен противостоять температурам с небольшой амплитудой. Обычно они встречаются на обособленных участках магистралей «теплого пола». Также, их легко встретить в контурах (замкнутых) горячего водоснабжения, при условии, что передаваемый теплоноситель не превышает температуру в +50 градусов по Цельсию. В то же время, изделие этого типа предпочтительнее использовать в канализационных системах, ибо свойства их базового материала имеют достаточную степень теплостойкости и ударной вязкости;
РР-3 (РРRС или РРR) – третий и самый совершенный тип, приспособленный работать в контурах горячего водоснабжения/отопления, т.е. везде, где обычная температура легко превышает стандартные +50 градусов по Цельсию. Их повышенная теплостойкость, вкупе с механической прочностью, достигается за счет определенных технологических процессов производства, в ходе которых молекулы этилена напрямую внедряются решетку молекул пропилена.

Основные характеристики

Диаметр труб, изготовленных из полипропилена, разнообразен. Преимущественно выпускают изделия диаметром от 15 до 65 мм. От диаметра зависит количество воды, которую труба способна пропустить за определенное время. При монтаже внешний диаметр обычно не учитывают при расчете проходимости, однако учитывается прочность самого изделия и сила напора воды.

Несмотря на достаточно длительный срок службы полипропиленовых труб – более полусотни лет – с течением времени повышается риск попадания воздуха вовнутрь изделий. Если трубы являются частью отопительной системы, проникновение воздуха может негативно воздействовать на состояние отопительного котла.

Преимущества материала

Полипропилен обладает следующими преимуществами:

Полипропилен не подвержен воздействию коррозии, поэтому срок службы материала в среднем превышает этот показатель металлических изделий.
Внутри труб, изготовленных из полипропилена, не откладываются соли и известь, как это происходит на поверхностях из металла.
Стоимость стальных труб значительно выше стоимости пропиленовых. После монтажа система не требует особых расходов, которые связанны с ее эксплуатацией.
Трубы не требуют покраски, а ремонт повреждений осуществляется без специальных дорогостоящих приборов.

Устанавливать и производить ремонт просто

Поскольку материал обладает низкой теплопроводностью, разница температуры жидкости или сжатого воздуха на входе и выходе минимальна. Еще одним достоинством является малый вес полипропиленовых труб, что дает преимущества в транспортировке перед аналогичными изделиями из металла.

Маркировка PN

Существует несколько марок труб, используемых при монтаже. Каждая из них может отличаться рядом характеристик и свойств. Одни модификации работают при высоких температурах, в то время как другие могут быстро портиться в аналогичных условиях. Приобретая трубы, необходимо определиться с их назначением, после чего выбрать определенный вид. Существуют четыре основных марки серии PN:

PN 10. В трубах марки PN 10 давление жидкости не может превышать 10 атмосфер. Обычно используются в целях транспортировки любых теплоносителей, температура которых не превышает 45°С. За счет низких эксплуатационных возможностей стоимость таких полипропиленовых труб минимальна.

Различия в структуре труб разной маркировки

PN 16. Изделия марки PN 16 допускают большее линейное расширение полипропиленовых труб. Благодаря более высоким характеристикам они могут эксплуатироваться при давлении в 16 атмосфер. При этом рабочая температура достигает 60°С. Стоимость материала немного выше предыдущей марки.
PN 20. Полипропиленовые трубы, отмеченные маркировкой pn20, прокладывают в качестве систем централизованного отопления различных сооружений. Давление в таких трубах не превышает 20 атмосфер, однако максимальная температура теплоносителя достигает 95°С.
PN 25. На вопрос, какое давление выдерживают полипропиленовые трубы при максимальной подаче теплоносителя, можно дать однозначный ответ – 25 атмосфер. Эти изделия маркировки PN 25 обладают повышенной прочностью, а также в результате качественного крепления не поддаются деформации под воздействием высокой температуры. Полипропиленовые армированные трубы чаще всего используют при монтаже отопительной системы. Температура воды достигает 95°С.

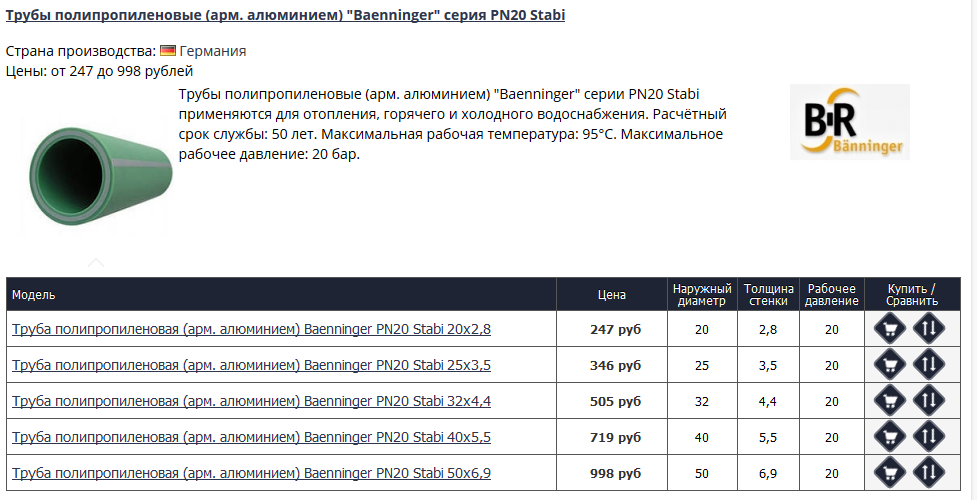

Полипропилен, армированный алюминием

Другие варианты маркировки

Выпускают также другие подтипы полипропиленовых труб:

Труба SPK ALUMINIUM PN 25 предназначена для систем отопления и трубопровода. Внутри находится фольга, которая расположена между внешним и внутренним слоем полипропилена. Пропускная способность полипропиленовой трубы в результате не ухудшается. Данная система значительно облегчает и ускоряет процесс монтажа.
Трубы ППР прокладывают для промышленного водоснабжения. Изделия армированы стекловолокном, которое, как и в прошлом случае находится между слоями полипропилена. Перед монтажными работами трубы не требуется предварительно зачищать. Максимальное давление составляет 25 атмосфер. Предельный уровень температуры среды внутри изделия – 95°С.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Вывод

Полипропилен (общее обозначение – РР) на сегодня являются наиболее распространённым материалом для изготовления водопроводных труб. Такая «популярность» обусловлена целым рядом факторов:

Низкая себестоимость, что позволяет значительно сэкономить при обустройстве водопровода.
Простота пайки, дающая возможность самостоятельно совершить монтаж.
Большая продолжительность службы, достигающая свыше 50 лет.

Но основным свойством полипропилена, отличающим его многих других полимеров, является отличная термопластичность. То есть, данный материал при нагревании способен легко переходить в мягкое состояние, а при остывании – вновь затвердевать. Благодаря этому и достигается та простота сборки водопроводных систем из РР-труб: торцы деталей просто нагреваются, и соединяются между собой при помощи специальных муфт, либо прямой стыковкой.

Популярность труб из полипропилена в использовании при прокладке и монтаже водопроводных и теплопроводных сетей в последние годы значительно выросла. Надежность и долговечность системы — едва ли не главный критерий при выборе труб из этого материала. Однако вопрос о том, какую температуру может выдержать этот материал в отопительных системах заслуживает отдельного разговора.
