Системы защиты от протечек воды Neptun Smart и Neptun Smart +

Что нового?

Кто-то может сказать, что система Neptun Smart Tuya — это повторение Neptun Smart+, но всё-таки не совсем так. Основные компоненты, входящие в комплект защиты от прорывов воды, остались без изменений, но был добавлен новый элемент – модуль расширения Tuya.

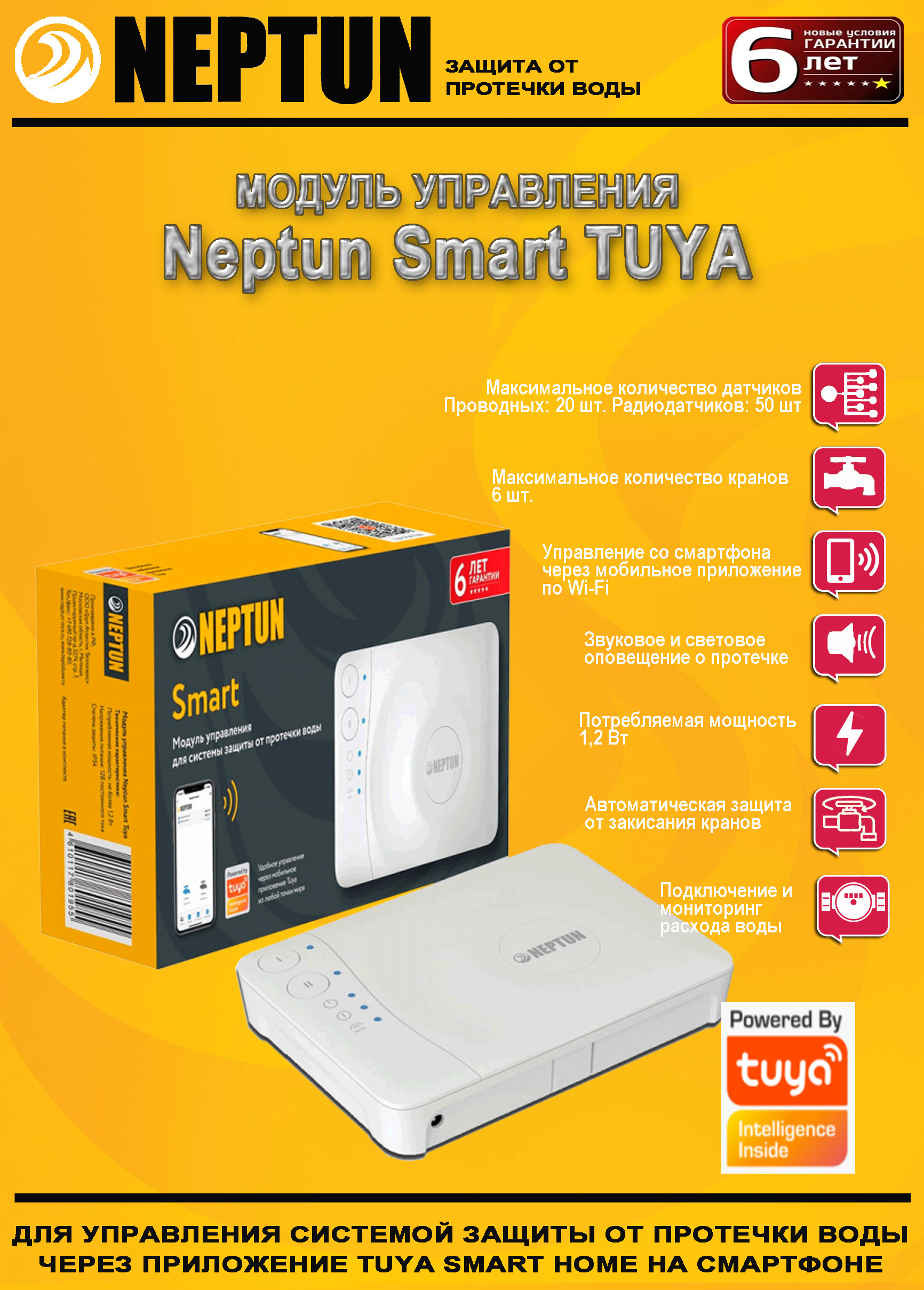

Модуль расширения Neptun Smart Tuya для управления в мобильном приложении Tuya Smart Life

Модуль служит для интеграции системы Neptun Smart+ в облачный сервис Tuya и управление системой мобильным приложением Tuya Smart.

Tuya (Туя) – это платформа IoT – internet of things – интернет вещей, экосистема для подключения умных устройств, оснащенных встроенными технологиями для взаимодействия между собой или с внешней средой.

Но Tuya Smart недоступна в App Store и Google Play на территории России, однако ее можно скачать как отдельный файл с расширением «apk» для установки на мобильные устройства.

Для установки на компьютер скачивается эмулятор андроид для ПК с расширением «apk» и устанавливается программа.

Программа Tuya Smart доступна к установке на компьютер

Вместо Туя Смарт сервисы App Store и Google Play предлагают установку приложения Smart Life – Smart Living.

«Smart Life – Smart Living» — это программа двойник Tuya Smart и именно ее рекомендуют к установке. Далее мы рассмотрим, какая между ними разница.

Tuya и Smart Life совместимы с системами:

• Neptun Smart+.
• Neptun Smart.

Совместно с основным приложением установите одну из программ: Alexa, Я.Алиса, Google Assistant, Apple Siri (для iPhone). Виртуальный голосовой помощник даст возможность использовать голосовые команды.

Для каждой программы нужно создать аккаунт. Управлять оборудованием можно только одной из программ. Не рекомендуется управление системой одновременно из двух приложений.

Системы защиты, которыми стоит дополнить современный ремонт в ванной

Когда квартира защищена от возможного потопа, утечки или другого воздействия водной стихии, то и хозяин чувствует себя более уверенно, спокойно и надежно.

На рынке сантехнического и электронного оборудования сегодня представлен огромных выбор различных систем, работающих для устранения утечек. Ниже будут рассмотрены самые популярные из них, что поможет в дальнейшем определиться с выбором.

Аквастоп

Все устройство системы представляет собой особый клапан, перекрывающий подачу воды в случае прорыва шланга или при сбое работы системы. Конструкция полностью механическая. Принцип работы основывается на анализе давлений: входного и выходного. При изменении одного из них, запорная арматура срабатывает. Система отличается особой эффективностью, быстрой реакцией и приятной ценой. Еще одним преимуществом данной конструкции можно назвать автономность и независимость от электрической сети.

Однако «Аквастоп» оказывает воздействие лишь на локальные участки, в силу своего места размещения. Данный фактор уменьшает область воздействия.

Стоимость данной системы начинается от 50 у.е. и варьируется в зависимости от наполненности комплектации.

Система «РаДуга»

В разработке данной конструкции принимали участие только отечественные производители. Система работает на основании классической схемы. В составе стандартного набора находится: блок управления, пара датчиков (беспроводных, которые передают сигнал на расстояние до 20 м), клапан-задвижка и общая инструкция по эксплуатации. Более дорогая комплектация дополнена N-ым количеством датчиков и усиленным контроллером.

Стоимость наборов зависит от наполненности набора и начинается от 220 у.е.

Аквасторож

Базовая комплектация системы представлена стандартным перечнем: датчики, контроллер и набор запорной арматуры. Продукт полностью произведен на территории России, однако имеет лицензию немецкого разработчика. Характерная черта системы — наличие нескольких контроллеров и различных датчиков (как беспроводных, так и с проводом). Рабочее напряжение составляет 5 В.

Стоимость данного набора начинается от 170 у.е.

Gidrolock

Компанией разработано и внедрено несколько вариаций наборов систем. Базовая комплектация содержит стандартные элементы: контроллер, датчики с проводами (3 штуки), 2 запорных крана и аккумулятор. Каждая последующая модель имеет ряд дополнительных компонентов. Благодаря большой вариантности исполнения, есть возможность использовать данную систему в самых различных помещениях. Количество датчиком можно расширить до 100 штук (беспроводных). Запорная арматура выполняется из нержавеющей стали, которая может выдержать температуру до 220 градусов.

Производитель дает длительную гарантию на свой продукт — до 10 000 рабочих циклов.

Стоимость набора начинается от 130 у.е., в зависимости от комплектации.

Нептун

В течение многих лет российские представители работали над системой от утечек совместно с итальянскими производителями компании Bugatti. Система «Нептун» отличается повышенным качеством компонентов и дополнительными возможностями. Набор имеет стандартную комплектацию, однако есть возможность увеличения количества датчиков. Компания предоставляет своим клиентам различные вариации наполнения: от эконом класса, до премиума.

Стоимость системы начинается от 350 у.е.

При выборе той или иной системы стоимость имеет немаловажную роль

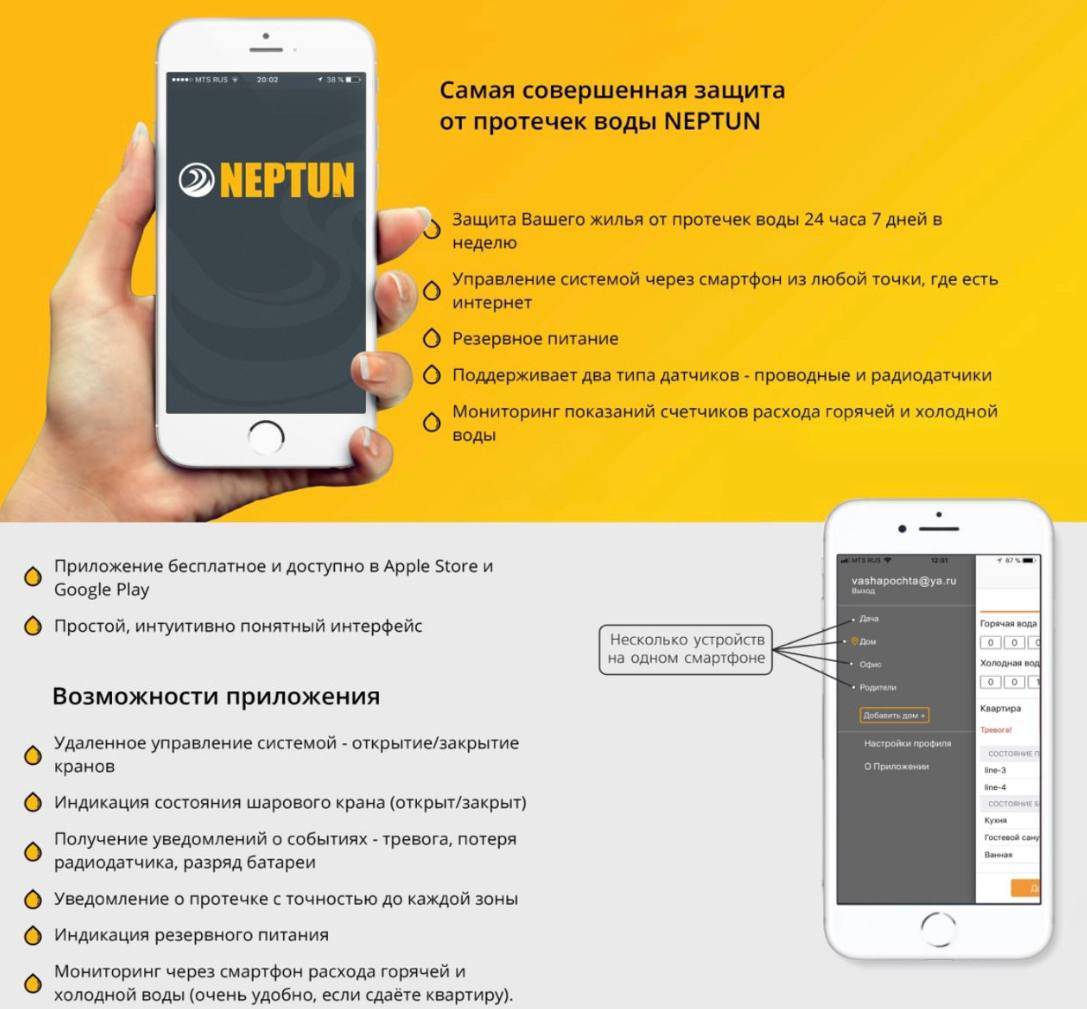

Tuya Smart или Smart Life – Smart Living

Основное отличие в приложениях, которое бросается в глаза, это цвет, в остальном «Smart Life – Smart Living» копия Tuya. Зачем же нужен двойник популярной программы? Все просто, Tuya — это основная версия платформы, со стандартным набором инструментов управления устройствами.

Вместо приложения Tuya Smart предпочтительно использовать Smart Life

Приложение Smart Life – Smart Living более универсально и имеет дополнительные возможности. Их обеспечивает функция IFTTT (IF This, То That — если это, то это), умеющая создавать цепь условий.

На практике это будет выглядеть так – если сработал 3-й датчик, то нужно перекрыть первую группу кранов. То есть настройка системы от протечек будет более точная. Зачем перекрывать воду во всем доме, если достаточно закрыть кран ванной.

Рейтинг лучших систем защиты от протечек

В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».

Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:

NEPTUN Aquacontrol

Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.

ДОСТОИНСТВА:

• пошаговая инструкция с иллюстрациями
• отсутствие ложных срабатываний
• быстро перекрывает краны в случае протечки
• гарантия 4 года
• в случае поломки компания идет на контакт, меняет по гарантии

НЕДОСТАТКИ

• трудности при монтаже и подключении
• качество и хлипкость блока подключения кранов

NEPTUN Aquacontrol

NEPTUN Bugatti ProW

Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.

ДОСТОИНСТВА:

• высокое качество материалов
• питание от сети и от батареек
• прекрасный уровень гарантийного сервиса
• 6 лет гарантии
• при срабатывании издает громкий звук

НЕДОСТАТКИ

• непростая установка
• короткие провода

NEPTUN Bugatti ProW

NEPTUN Profi WIFI

Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.

ДОСТОИНСТВА:

• внятная инструкция по настройке и подключению
• краны из нержавеющей стали
• удалённое управление и оповещение пуш и на мейл
• безопасность (12v)
• подключение системы к умному дому

НЕДОСТАТКИ

• долгий отклик удаленного управления
• короткие провода у электроприводов кранов
• краны закрывает медленнее, чем конкуренты

NEPTUN Profi WIFI

Аквасторож Эксперт

Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.

ДОСТОИНСТВА:

• быстрое реагирование системы на протечку
• резервное электропитание
• удобство монтажа и использования
• регулярная самодиагностика
• удачное решение блока управления по набору функций

НЕДОСТАТКИ

ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)

Аквасторож Эксперт

AQUABAST стандарт 1

Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.

ДОСТОИНСТВА:

• надежность
• простота установки
• автономное питание (аккумуляторы)
• высокое качество материалов
• компактность

НЕДОСТАТКИ

• короткие провода на электрокранах
• инструкция несколько путанная, нет четких указаний

AQUABAST стандарт 1

Gidrolock ЗАГОРОДНЫЙ ДОМ

Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.

ДОСТОИНСТВА:

• понятная инструкция
• простая установка
• материал крана – латунь
• в комплекте крепеж
• высокая надежность

НЕДОСТАТКИ

не обнаружено

Gidrolock ЗАГОРОДНЫЙ ДОМ

SPYHEAT ТРИТОН 15-002

Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.

ДОСТОИНСТВА:

• быстрое перекрытие кранов в случае протечки
• индикация состояния системы
• отключение/включение воды осуществляется нажатием одной кнопки
• компактный контроллер
• гарантия 5 лет, отзывчивый сервис

НЕДОСТАТКИ

нет возможности подключения беспроводных датчиков

SPYHEAT ТРИТОН 15-002

Лучшие проводные датчики протечки воды

Такие датчики работают на основании электросопротивления между контактами. На электроды устройства подается малое напряжение, но из-за высокого электросопротивления ток не проходит. При попадании влаги на прибор сопротивление начинает спадать и цепь замыкается, излучая сигнал на приемник. В этой категории представлены два номинанта, которые стали лучшими среди десятка аналогов.

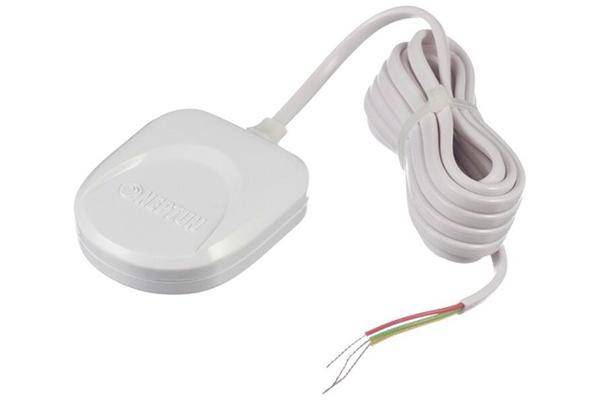

Neptun SW005

Проводной датчик протечки воды Нептун работает под небольшим напряжением (12 Вт). Устройство оснащено дополнительной платой, которая защищает его от ошибочных срабатываний, под действием ЭМ-излучения и наводок. Прибор может работать как индивидуально, так и совместно с иными системами оповещения, а предельное расстояние от контроллера составляет 100 метров. Высокая степень защиты корпуса гарантирует полную герметичность — даже при большом попадании воды на прибор, внутрь не попадет ни капли.  Монтаж не вызовет сложностей, а установить Нептун можно в любом месте, где предполагается возможная протечка.

Достоинства

• Длинный соединительный кабель;
• Быстрое срабатывание;
• Большая гарантия;
• Низкая цена.

Недостатки

Частая проверка работоспособности.

Эксперты отмечают, что прибор достаточно безопасен, его можно смело брать в руки при подключенном напряжении. Однако стоит периодически проверять его работоспособность, поскольку на корпусе не предусмотрен индикатор питания.

Neo Coolcam

Сигнализацию датчик протечки воды от Neo можно устанавливать на любой поверхности, включая даже стены и потолок, плюс он имеет длинный щуп, который размещается в труднодоступных местах. На нижней стороне основного блока находятся небольшие металлические ножки, которые при соприкосновении с водой замыкают контакт. Сигнал-оповещение отправляется непосредственно на контроллер по сети Z-Wave на определенной частоте, также в этой сети возможно сопряжение с другими устройствами Neo для автоматизации всех процессов. Питание датчика происходит от батарейки, срок службы которой составляет 24 месяца, что достаточно много.

Достоинства

• Низкое потребление энергии;
• Позолоченные контакты щупа;
• Работает с разными контроллерами;
• Громкая встроенная сигнализация в самом датчике.

Недостатки

Слабый индикатор работы.

Отличия новой системы

Предыдущие модели систем защиты Neptun Aquacontrol, Base, ProW и так далее различались диаметром отводов, количеством подключенных датчиков и отводов, питанием системы и продолжительностью автономной работы.

Комплекты Neptun Smart и Smart + отличаются от предыдущих моделей не только улучшенным дизайном, но и более проработанным модулем управления. Все компоненты системы взаимодействуют через центральный контроллер модуля. Реализовать возможность увеличения функций устройства за счет подключения карт расширения.

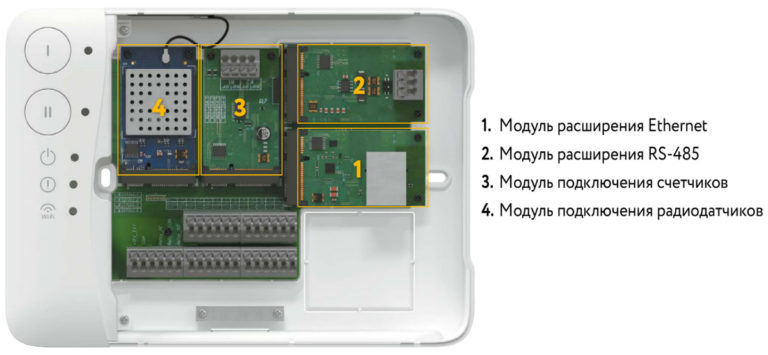

Карты расширения Neptun Smart

Смарт и Смарт + отличаются друг от друга. Нептун Смарт подразумевает использование только проводных датчиков. Усовершенствованная сборка Neptun Bugatti Smart, а название происходит от использования электрических шаровых кранов Neptun Bugatti Pro 12 В, произведенных в Италии.

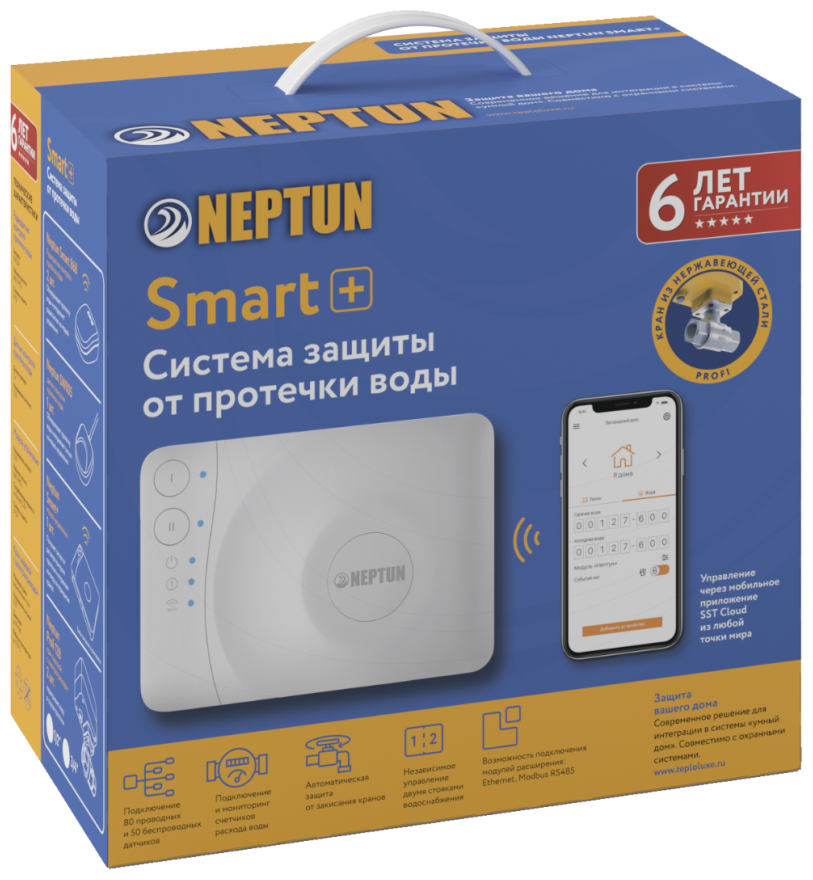

Второй комплект – Neptun Smart + (Нептун Смарт плюс) – улучшенная версия Neptun Profi Smart. Установленные дополнительные карты расширения позволяют подключать не только проводные датчики и отводы, но и беспроводные. Это очень удобно при установке системы в квартире или доме, где уже произведен ремонт, а на стенах прокладывать проводку было бы крайне нежелательно.

Каждый из комплектов содержит минимум устройств, необходимых для контроля утечек, поэтому при необходимости увеличения количества контролируемых мест их необходимо приобретать самостоятельно.

Общее у этих систем защиты от утечек то, что они могут быть подключены к трубам различного диаметра, от полудюйма (1/2), три четверти (3/4) и дюйма.

Особенности новой линейки Neptune Smart:

1. новый комплексный подход к реализации задач для потребителей;
2. возможность организации двух независимых зон с сохранением функциональности;
3. улучшение связи Wi-Fi, предотвращающее сбои, а также улучшение программного обеспечения (ПО), устраняющее проблемы с подключением к «облаку» (облачное хранилище данных);
4. доработан резервный источник питания, в котором следует использовать внешнюю аккумуляторную батарею, что устраняет проблемы, связанные с использованием аккумуляторов;
5. использование нового чипа LoRa (Long Range) увеличивает дальность радиосвязи и ее стабильность;
6. частота была изменена с 433 МГц на 868 МГц, что разрешено в ЕС и учитывая ее низкую распространенность в Российской Федерации, переключение на нее минимизирует помехи;
7. возможность установки карты расширения LAN, позволяющей подключить систему Neptun Smart к роутеру через витую пару при отсутствии беспроводной связи (продается отдельно);
8. использование карты расширения RS-485 позволяет объединить несколько систем защиты от воды Neptune в единую сеть (карта RS-485 приобретается отдельно).

Что общего у комплектов Smart Leakage Protection Kits, так это то, что они могут быть подключены к трубам различного диаметра, от полудюйма (1/2), три четверти (3/4) и дюйма, а также управляться с помощью смартфона с другой операционной системой.

Подробнее о том, что можно реализовать с помощью модуля управления Neptun Smart, читайте в инструкции. Вы можете скачать это здесь.

Подключение устройств к модулю Neptun Smart / Smart+

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

• Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
• Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

• Обменивается сигналами с контроллером.
• Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
• Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Контроллеры

Контроль протечки воды Нептун реализуется на основе модулей управления с разными функциональными возможностями:

СКПВ мини 2N. Самое простое управляющее устройство, которое на основании сигнала датчика перекрывает кран и включает звуковую сигнализацию. К нему можно подключить не более 5 датчиков и 2 кранов. Работает только от 220 В, не имеет резервного питания. Устанавливается в обычный стандартный подрозетник. Если вам нужен недорогой контроллер — этот работает стабильно. Недостаток — нет резервного питания.
Функции и технические характеристики контролеров Neptun

СКПВ 220 В DIN и СКПВ 12В DIN. Отличается способом установки — на ДИН-рейку и большим числом подключаемого оборудования: до 8 кранов и до 6 датчиков. Выпускается в двух модификациях — с питанием от 220 В и от 12 В. По функционалу аналогичен СКПВ мини 2N: только закрыть краны по сигналу от датчика. Если вы решили установить контроллер система антизатопления в электрошкафу, этот вариант будет удобен.

NEPTUN BASE. По функционалу не отличается от описанных выше вариантов. Разница в том, что монтируется на стену и позволяет управлять 6 кранами и 20 проводными датчикам. Может быть подключен к другим системам: умный дом, сигнализация, системы диспетчеризации. Добавлена функция проверки работоспособности кранов — 1 раз в месяц они проворачиваются.

NEPTUN PRO W. Добавлено резервное питание — от 4 литиевых батареек. На резервном источнике контроль протечки воды Нептун может работать до 1 года. Позволяет управлять 4 кранами, принимать сигналы от 375 проводных датчиков. Их можно разделить на 4 зоны. При появлении сигнала протечки от датчика, зона идентифицируется на панели (загорается светодиод). Кроме проверки состояния кранов 1 раз в месяц, отображает их состояние

Обратите внимание: реализована возможность подключения внешнего источника питания (как вариант — АКБ).

NEPTUN PRO W+. Отличается от предыдущего тем, что позволяет обслуживать еще и 31 беспроводной датчик

Но работать от батареек может не более 3-х суток.

Последние версии — PRO и PRO+ — могут работать от 220 В или 12 В, имеют индикацию низкого заряда резервного источника питания. При подключении внешнего резервного источника (АКБ) могут управлять 6 кранами. Тип монтажа — накладной.

Один из вариантов подключения устройств

Три контроллера имеют дополнительный «сухой контакт». Через него можно организовать подключение внешнего устройства, например, внешней сигнализации.

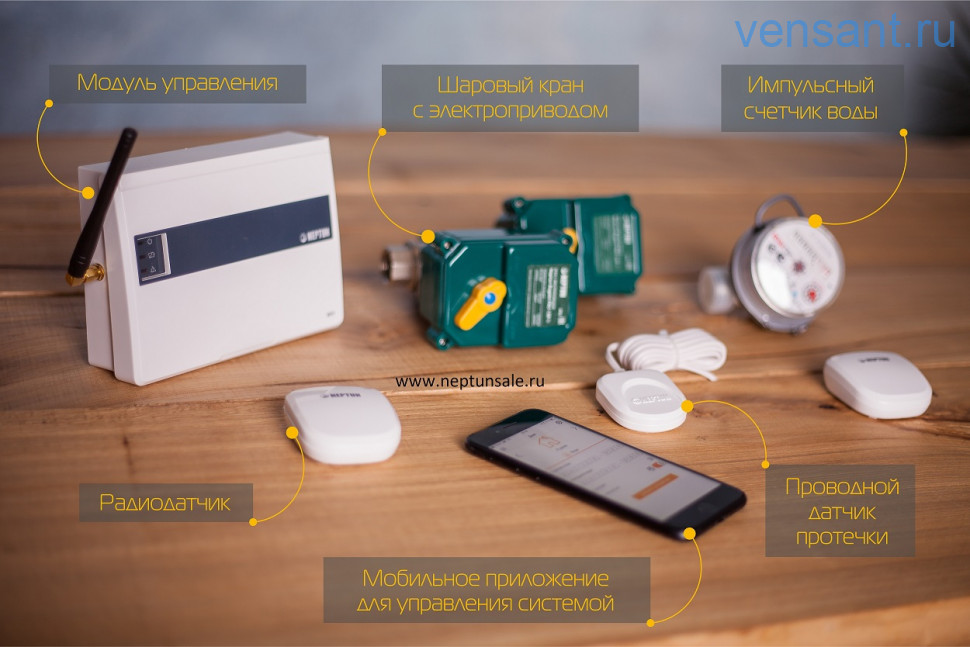

Состав и схема устройства типовой защиты

Стандартная комплектация включает в себя:

1. Краны шарового типа с электроприводом, при помощи которых и реализуется функция блокировки потока воды в трубах. Задвижка прерывает подачу и сообщает о произошедшей аварии. Из минусов клинового способа перекрытия воды — необходимость установки крана на каждый трубопровод, а их диаметр может отличаться. Так, установка Нептун от протечек имеет размер клапанов от 1 до ½, Подробнее о доступных габаритах нужно уточнять в инструкции к конкретному устройству.
2. Контроллер для управления. Отсюда поступает сигнал в краны для перекрытия воды, после чего отправляется уведомление владельцам санузла. Блок может подсоединяться к датчику проводным или беспроводным методом. Панель дает основную информацию о состоянии кранов и уровне заряда.
3. Датчик. Бывает автономным или подключаемым к сети электроэнергии. Местом установки выбирается точка с риском утечки.

В качестве дополнения могут прилагаться передатчики для управления устройством на расстоянии через Wi-Fi или с возможностью оповещения о состоянии водопровода по СМС. Количество дополнительных функций напрямую влияет на стоимость защиты. Богатые комплектации встречаются у моделей с ценой выше среднего уровня.
