Определяем принцип работы и устройства септика «Топас»: 10 видео

Установка септика Топас своими руками

Ещё недавно биологическая очистка стоков считалась недопустимой роскошью для рядового обладателя загородного подсобного хозяйства. И только в последние десятилетия ситуация кардинально изменилась, что связано с появлением септиков, в частности, очистных систем под названием «Топас».

Устройства этого типа обеспечивают высокое качество очистки стоков за счёт их разложения под воздействием микроорганизмов (бактерий), не сопровождающегося образованием отходов, загрязняющих окружающую среду.

Установка септика Топас своими руками с технической точки зрения довольно проста и может быть выполнена любым пользователем, которому хотя бы раз приходилось обращаться с подобным оборудованием. Однако перед его монтажом, а лучше перед покупкой, желательно ознакомиться со всеми достоинствами септика и принципом работы устройства.

Достоинства устройства

К основным достоинствам септика Топас следует отнести:

  • высокую эффективность очистительных процедур;
  • малое энергопотребление;
  • прекрасные показатели герметичности и низкий уровень шума, создаваемого устройством во время работы;
  • компактность и простоту обслуживания.

Отметим также, что при приобретении очистительного оборудования вам предоставляется возможность индивидуального подбора септика под нужды семьи (в зависимости от её количественного состава). Так, модель «Топас-8», например, предназначена для обслуживания семьи из восьми человек, а «Топас-5» подойдёт для семейства из пяти членов.

Устройство и принцип работы

Основные очистительные процессы, протекающие в отстойных резервуарах септика, являются результатом жизнедеятельности специальных бактерий, питающихся органикой и разлагающих её на готовые к утилизации элементы.

Отличительной чертой рассматриваемого нами прибора является то, что вся его конструкция выполнена в виде компактного модуля, благодаря чему монтаж септика заметно упрощается.

В устройстве имеются четыре камеры и два встроенных компрессора, служащих для поддержания работы бактерий, благодаря чему процесс разложения ускоряется.

Первая камера, оснащённая специальным поплавковым реле, служит для сбора стоков и их отстаивания (с выпадением на дно крупных частиц грязи). При наполнении камеры до определённого уровня реле включает компрессор, после чего стоки принудительно перемещаются во вторую камеру.

Пройдя через фильтр грубой очистки, установленный на входе второго отсека, жидкие отходы поступают в зону воздействия микроорганизмов и очищаются от органических составляющих. Для ускорения процесса брожения в камеру с помощью компрессора закачивается кислород, что способствует перемешиванию стоков с активным илом, выступающим в роли своеобразного фильтра.

Насыщенные бактериями и кислородом нечистоты поступают затем в третий отсек, используемый в качестве вторичного отстойника. В четвёртой камере производится окончательная очистка воды, которая по специальному каналу покидает септик.

При выборе места под обустройство прибора следует придерживаться приведённых ниже рекомендаций:

  • Септик должен располагаться в котловане, удалённом от жилых зданий не менее чем на пять метров.
  • Размеры котлована выбираются в зависимости от модели септика, а стены его закрываются опалубкой или выкладываются из кирпича.
  • На дне котлована подготавливается песчаная подушка толщиной порядка 150 мм.

Монтаж септика (его спуск) осуществляется с помощью системы тросов, продёрнутых через специальные отверстия, имеющиеся на ребрах жёсткости изделия.

После установки септика в котлован к нему подводятся все необходимые коммуникации и в первую очередь канализационная труба. Глубина врезки входной трубы, как правило, на 70–80 см ниже уровня земли и зависит от удаления станции от вашего дома. При расстоянии в 10 м от котлована до дома, врезка трубы выполняется на глубине порядка 70 см (при этом в самом доме канализационный отвод делается на глубине 50 см).

После установки осуществляется полная герметизация и теплоизоляция корпуса прибора. Эти мероприятия должны проводиться в соответствии с инструкцией, прилагаемой к изделию.

Для подвода электроэнергии можно будет воспользоваться кабелем марки ПВС сечением 3×1,5, прокладываемым в гофрированной трубе по той же траншее, что и канализационная труба.

И на последнем, наиболее ответственном этапе обустройства прибора, производится его засыпка выбранным ранее грунтом, что сопровождается выравниванием давления на его стенки. С этой целью, по мере подсыпки земли, камеры септика постепенно заполняются водой, компенсирующей избыточное давление грунта на стенки устройства.

Принцип работы септика топас.

Работа септика Топас достаточно проста. Вода из канализационной трубы попадает в приемную камеру. Здесь она проходит начальный процесс очистки, из воды удаляются крупные частицы. Далее вода перемещается при помощи эрлифта в аэротенк.

В основной части септика Топас – аэротенке, работают биологически активные микроорганизмы, которые ликвидируют загрязнения, не отфильтрованные в приемной камере.

В качестве фильтра используется ил, который вбирает в себя все загрязнения из воды. Дальше вода с илом перемещается в отстойник — пирамиду. В пирамиде ил оседает на дно, а очищенная вода протекает дальше.

Ил имеет определенный ресурс использования, через какое-то время его необходимо заменить. Использованный ил может послужить в качестве удобрений на огороде.

Устройство септика топаз может не значительно отличаться в зависимости от модели.

Монтаж септика топас предлагаем рассмотреть на примере модели Топаз 5.

Установка септика

1. Для начала необходимо определиться с местом установки станции Топас. По нормам СЭС,  которыми руководствуются, когда устанавливаю септик Топаз + монтаж системы должен происходить не ближе 5 метров от фундамента дома.

2. Изготовление котлована. Под септик Топас 5, размерами 1100х1200х2400 котлован будет иметь размер 1800х1800х2400. После рытья котлована необходимо поставить опалубку.

3. Установка септика Топас в котлован. После того как котлован выкопан, его необходимо заполнить песком на 15 см (сделать песчаную подушку). При помощи «песчаной подушки» поднимается  выступ септика Топас над землей (на 15 см). Эта необходимость связанна, прежде всего, с эксплуатацией станции в весенний период. При таянии снега, если септик будет находиться ниже или на одном уровне с землей, может произойти подтапливание аэрационной станции. Обычно это происходит через вентиляционные отверстия или верхнию крышку установки. Это может привести, как к временной неработоспособности, так и к полному выходу из строя компрессоров. Опустить станции ТОПАС-5 и ТОПАС-8 в котлован можно и  вручную. Для этого необходимо продеть прочный канат через специальные отверстия (находятся на ребрах жесткости), затем придерживая за неё, аккуратно опустить и установить станцию в котловане. Другие модели установок следует опускать в котлован только при помощи спецтехники.

Совет! Если грунтовые воды находятся близко к поверхности, необходимо подбирать модель септика Топас имеющую маркировку ПР. В этом случае отвод очищенных стоков из станции Топас будет произведен принудительно, при помощи встроенного насоса.

4. Подготовка траншей для монтажа канализационных труб. Необходимо использовать трубы ПНД с диаметром 110 мм.

Схема подключения

5. Герметизация станции. В корпусе септика Топас необходимо просверлить отверстия для входной канализационной трубы. Делать их лучше регулируемой коронкой диаметром 103-110 мм. Регулировка коронки должна быть около 105-108 мм. В отверстие вставляется патрубок и при помощью специального строительного фена, а так же специальной насадки, припаивают его полипропиленовым шнуром (входит в комплектацию с септиком Топас). Не желательно использовать других способов герметизации. Затем к патрубку подсоединяется канализационная труба.

6. Подключение электрического кабеля. Учитывая, что очистное сооружение ТОПАС работает от  электричества, к нему  подводят электропитание. Используют кабель ПВС сечением 3х1,5, который размещают в гофрированной трубе для земляных работ и укладывают в траншею рядом с канализационной трубой. Кабель вставляется в станцию через специальное отверстие и подключается к клеммам. В доме — к распределительному щитку, через отдельный автомат  на  6-16 А.

Компрессоры взаимозаменяемы. Их можно менять местами.

7. Выравнивание давления на стенки станции при обсыпке. Обсыпка и наполнение септика водой производится одновременно. На треть обсыпается, затем на столько же заливается водой. Повторяется до полной обсыпки. Данный шаг необходим для компенсации давления на корпус изделия.

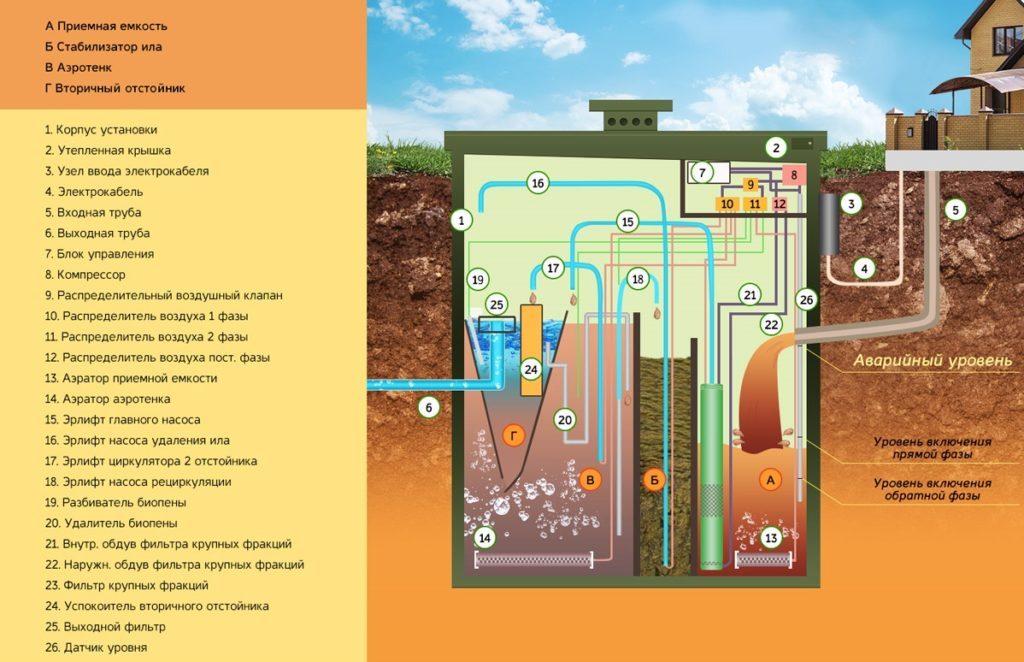

Принцип работы септика «Топас 5»

Принцип работы септика «Топас 5» включает ряд этапов:

Канализационные стоки проходят по подводящей трубе в приемный отек (А). Первичная камера «Топас 5» оснащена аэратором, обеспечивающим смешивание, насыщение отходов кислородом. Аэрация в приемнике запускается мере снижения уровня воды до установленного минимума. Мера предупреждает отстаивание и загнивания осевших фракций, стоки в приемнике усредняется по составу, молекулы органических соединений под воздействием ферментов, производимых бактериями, распадаются.

Загрязнения, прошедшие фильтр грубой очистки (2), поступают в главный эрлифт септика. Крупные фракции проходят повторную переработку в приемнике «Топас 5» . Эрлифт, подающий воздух компрессором, поднимает стоки по трубе, направляет в аэротенк.

Контроль режимов работы «Топас 5» в приемнике реализуется поплавковым датчиком. В первой фазе, по мере наполнения приемника отходами, датчик поднимается, срабатывает первый компрессор, направляющий поток сжатого воздуха в аэротенк (Б), основной насос (4), рециркуляционный эрлифт (6), насос перекачки иловой массы (8) в стабилизаторе.

При достижении стоков рабочего минимума, поплавковый датчик опускается, срабатывает второй компрессор, насыщающий воздухом:

  • приемник;
  • эрлифт транспортировки ила из аэротенка в камеру стабилизации ила;
  • эрлифт сбора жирной пленки во втором отстойнике;
  • вторичный отстойник септика.

Основную очистку стоки проходят под воздействием бактерий в аэротенке. Аэрация жидкости в септике способствует поддержанию воды во взвешенном состоянии, насыщая кислородом. На этапе отстаивания ил выпадает на дно септика, мелкие частицы объединяются в хлопья. Количество кислорода в жидкости снижается, микроорганизмы задействуют для дыхания соединения азота – нитраты преобразуют в нитриты, затем в молекулярный азот.

Второй отстойник (Г) размещен в аэротенке. Пирамидальная камера «Топас 5» способствует осаждению крупных фракций, проникающих сквозь нижнее отверстие септика в аэротенк. Дополнительная смесь воды с илом поступает из аэротенка в отстойник сверху посредством эрлифта обратной циркуляции (6). Интенсивность выпадения осадка и осветления жидкости повышается. Жирная пленка взмучивается барботером, возвращается эрлифтом пирамиды в аэротенк. Чистая жидкость выходит наружу по отводящему патрубку.

Запускается вторая фаза очистки:

легкая иловая масса из аэротенка «Топас 5» транспортируется эрлифтом (8) в успокоитель (Г). Чистая вода возвращается в приемник через верхний перелив, замыкает внутреннюю циркуляцию. Камера, стабилизирующая ил, оснащена насосом, взмучивающим иловый осадок под напором воздуха, образование плотного осадка на дне сведено к минимуму.

Важно! Предупредить появление плотного пласта на дне стабилизатора поможет ежеквартальная откачка ила штатным насосом

Что можно, а что нельзя сливать в унитаз и раковину

При эксплуатации наружных систем канализации необходимо соблюдать несколько простых правил, которые продиктованы здравым смыслом.


Нельзя сливать в станцию через точки сброса:

  • Токсичные вещества;
  • Хлорсодержащую бытовую химию;
  • Нефтепродукты и соединения их содержащие (краски, лаки);
  • Строительные смеси (цемент, клей, песок);
  • Воду после мойки полов, содержащую много взвешенных частиц и твердых фракций.


Можно сбрасывать в станцию:

  • Туалетную бумагу;
  • Продукты жизнедеятельности человека;
  • Не твердые кухонные отходы;
  • Бытовую химию без содержания хлора, фосфатов и ПАВов;
  • Моющие средства для стиральных и посудомоечных машин.

Инструкция по консервации септика Топас

Перед консервацией стоки в станции необходимо осветлить

. Для этого из камер септика попеременно откачивают 40 % стока, а вместо него заливают чистую воду. Процедуру повторяют несколько раз до тех пор, пока вода не станет прозрачной. Последовательность осветления камер строгая:

Илосборник ––> аэротенк ––> приемная камера

Заливать чистую воду нужно не до конца, а где-то на 40 см ниже рабочего уровня. Цифра может варьироваться в зависимости от глубины промерзания грунта на вашем участке.

Затем в воду добавляют поплавки

. Их делают из литровых пластиковых бутылок, на дно которых засыпают песок. В каждую камеру опускается по 1-2 бутылке. При этом их лучше привязать веревками к станции, чтобы они точно не утонули. Зимой при сильных морозах, если верхний слой воды все же замерзнет, бутылки примут на себя избыточное давление и станция не пострадает.

Станцию отключают от электросети

. А компрессоры и насос вынимают из септика и уносят в теплое помещение.

Крышку септика утепляют пеноплексом

При весенней расконсервации необходимо:

  • снять утеплитель с крышки,
  • убедиться в целостности корпуса,
  • вернуть на место компрессоры и насос,
  • подключить их согласно инструкции производителя,
  • залить в септик чистую воду до рабочего уровня (при необходимости),
  • подключить станцию к сети,
  • проверить работу эрлифтов,
  • проверить работу поплавкового выключателя путем переключения режимов,
  • проверить аварийную сигнализацию.

Какое-то время после расконсервации сток на выходе из септика может быть мутным. Станция выйдет на максимальный уровень очистки за пару недель.

Опыт эксплуатации и анализ аварийных ситуаций

Большинство аварийных ситуаций возникает вследствие увеличенного временного интервала между обслуживаниями системы канализации или их отсутствии. Такую ситуацию можно охарактеризовать одной фразой – нарушение правил эксплуатации. Статистика здесь не нужна. Вынуждены констатировать, что лишь половина наших Заказчиков своевременно выполняют обслуживание или заключают договоры на обслуживание.

Перечислим причины аварийных ситуаций септиков «Топас» при условии «правильной эксплуатации». Фраза «правильная эксплуатация» взята в кавычки, так как большинство аварий случается при их соблюдении, но в то же время возникновении каких-то случайностей, повлекших неисправность в работе системы. На периоде 2014 – 2016 годов мы обслуживали 187 септиков «Топас».

Ниже перечислены причины аварийных ситуаций, их количество за указанный период и способы устранения:

  1. Засорение приемной камеры трудно разлагающимися твердыми отходами (песок, шерсть животных и волосы в больших количествах, тряпки, тампоны, очистки овощей и т.д.) – 23 аварийные ситуации, внеплановое обслуживание.
  2. Выход из строя поплавковых выключателей, управляющих работой компрессоров – 7 отказов, замена поплавкового выключателя.
  3. Выход из строя компрессора – 4 отказа, ремонт или замена элемента.
  4. Нарушение герметичности корпуса установки, внутренних перегородок или ввода входящего трубопровода, что приводило к переполнению станции или ее некорректной работе – 2 неисправности, пайка негерметичных стыков.

Из приведенных наблюдений следует, что септики «Топас» надежны и выходят из строя достаточно редко при правильной эксплуатации системы.

Устройство и принцип работы

Очистная станция «Топас» разделена на 4 отделения. В каждом из них проходит поэтапная очистка сточных вод. Производитель септика утверждают, что после всех стадий очистки стоки будут очищены на 98% . В качественной и тщательной переработке вредных отходов участвуют специально для этого разработанные аэробные бактерии, которые живут и размножаются в присутствии кислорода. Не нужно заботиться о месте расположения станции для поддержания уровня кислорода, ведь для этого в каждом отдельно взятом отсеке присутствует так называемый аэраторы, подающие в него кислород.

Составные части и принцип работы автономной станции

Принцип работы септика «Топас» ничем не отличается от работы других очистительных систем. В самом начале вся сточная вода попадает непосредственно в приемную камеру, где перерабатывается уже упомянутыми выше микроорганизмами (расположены в дренажной системе). На этапе заполнения всей камеры водой начинается подача воздуха для активной жизнедеятельности бактерий. Во время данной стадии очистки все крупные частицы пыли и песка оседают на дне, а жир и прочие вредные вещества поднимаются наверх.

Основные отсеки станции

В следующем отсеке есть фильтр с крупными фракциями. Он представляет собой трубу крупного размера, в которой есть отверстия. Во внутренностях трубы установлен насос, функция которого  — отсасывать воду. При этом они проходят через фильтр крупных фракций и уже у насоса становятся гораздо чище. После насоса стоки находятся некоторое время в приемнике, где еще раз очищаются аэробными микробами на 45-50%.

Далее эта вода попадает во второе отделение, но не вся, а частями. Отделение имеет называние «аэротенк». Тут установлено два аэратора, которые приподнимают мощной струей воздуха все оставшиеся крупные частицы на поверхность воды. В связи с тем, что камера имеет форму пирамиды, частицы быстро оседают. Здесь степень очистки составляет дополнительные 20-30%.

Насосы перекачивают наполовину очищенную сточную воду далее в третье отделение. Все, что осталось на поверхности, уходит в камеру-стабилизатор.

Как третья, так и четвертая камера по своему строению и принципу не отличаются от первой и второй. Так что по сути можно разделить работу всей станции на два этапа. На первом проходит тщательная очистка, в которой вода очищается на 60-70%, а на втором уже происходит окончательная очистка того, что осталось. В четвертой камере после последнего этапа переработки, вода уходит через землю в емкость для накопления технической воды илив фильтрационную колонну. Желательно не допускать полного заполнения емкости.

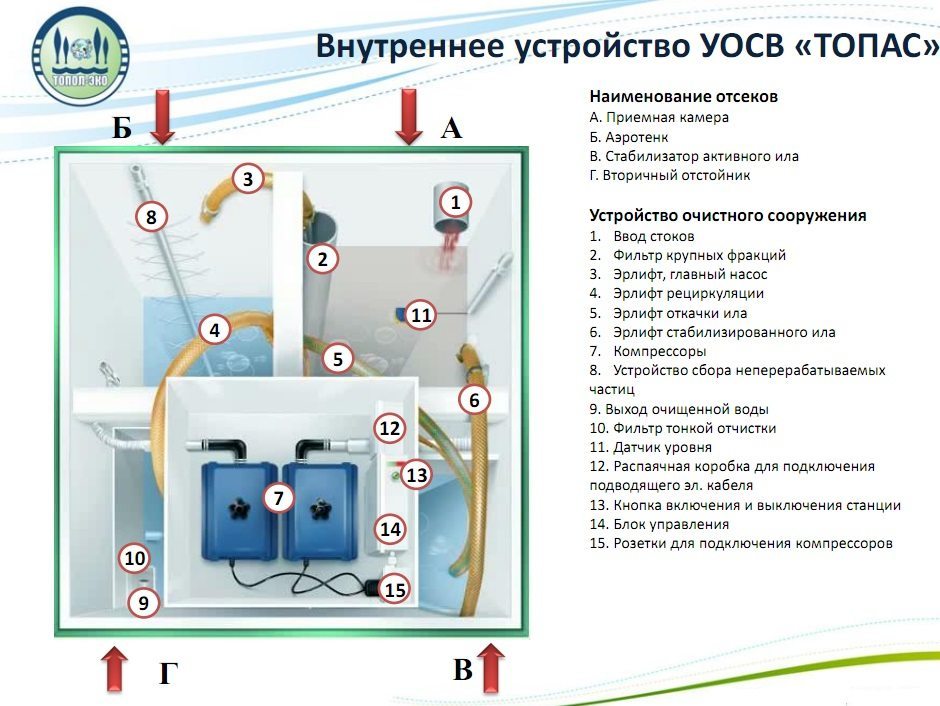

Внутреннее устройство

Устройство септика «Топас» не сложное, так как его работа основана на аэробных бактериях, которые при определенных условиях способны гораздо эффективней провести переработку грязной воды, чем любая другая техническая система.

Обратите внимание на то, что если станция длительное время не будет обеспечиваться электроэнергией, аэраторы перестанут работать и бактерии погибнут. Заселение новых организмов довольно затратное удовольствие, поэтому лучше следить за подачей энергии и своевременно предпринимать действия, способствующие работе аэраторов

Зачем нужны схемы монтажа

Изготовитель комплектует свои ЛОС специально разработанными под каждую модель, ее модификацию схемами, упрощающими и корректирующими их установку. Кроме навигационной информации, на септик Топас монтажная схема содержит конструктивные, технические данные. С их учетом формируется котлован под станцию, производится ее установка. На отмеченном уровне выполняется врезка трубы подачи стоков. В зависимости от типа модели указывается место подсоединения отводящего трубопровода. Приводятся данные по опалубке. Показана послойность оборотной засыпки. Поможет узнать о том, как на этом этапе выполняется Топас монтаж видео.

Вызов специалиста для обслуживания септика Топас

Если у вас уже есть септик Топас и вы хотите его обслужить и проверить правильность работы станции, звоните в . Наш специалист приедет к вам на участок, при необходимости возьмет пробы стока, оценит качество работы устройства и почистит его.

Если же вы только думаете над приобретением Топаса, то вот вам несколько причин купить его у нас:

  1. Мы предоставляем беспроцентную рассрочку на 6 месяцев на все оборудование и установку
  2. Составляем подробную смету материалов и монтажных работ. Около 20 пунктов, а не 3-4, как у других монтажных организаций.
  3. Доставляем все указанные в смете материалы на участок в день монтажа на своих машинах.
  4. Осуществляем установку станции Топас за один рабочий день.
  5. Контролируем качество монтажа с помощью фотоотчетов и выездного технадзора.
  6. Даем обратную связь.
  7. Предоставляем гарантию производителя на оборудование и собственную гарантию на монтаж сроком на 5 лет.
  8. При регулярном сервисном обслуживании в нашей компании даем скидку на услугу.

Принцип действия септика «Топас»

Процесс работы аппарата не сложный. Приемная камера принимает воду из канализации. Здесь происходит удаление крупных частиц. С помощью струйного насоса (эрлифта) вода помещается в резервуар (аэротенк), где находятся активные бактерии. Они и уничтожают загрязнения, которые не отфильтровала приемная камера. Роль фильтра выполняет ил, он всасывает в себя всю грязь из воды. Ил с водой попадает в пирамиду, где оседает на дно, а чистая вода двигается дальше. Он может работать конкретный срок действия, и его нужно периодически менять. Бывший в употреблении ил – прекрасное удобрение для огорода.

установка септика Топас в яму из кирпича

Особенности установки септика «Топас»

Монтаж системы не отличается сложностью, но от правильной установки зависит долговечность работы септика. Потому эту работу лучше доверить профессионалам. Таким образом, вы сэкономите время и получите гарантию на обслуживание и ремонт. При проведении монтажных работ необходимо строго придерживаться инструкции. Учитывайте, что вырытый котлован должен быть больше своих размеров на 20 см. В местах изгиба желательно вмонтировать колодцы для ревизии системы на случай засора труб. Их можно легко прочистить. Расстояние от дома до системы – не ближе 5 м. Это делается в целях предотвращения повреждений фундамента. Используйте материалы с низкой теплопроводимостью, такие как стекловата, пенопласт, керамзит. Позаботьтесь о надежной герметизации соединений труб. Правильный монтаж – гарантия бесперебойной работы септика «Топас».

Рекомендовано к прочтению: Как сделать биосептик своими руками

Если вы выбираете септик для дачного участка, то учите, что стоков будет немного, и потому лучше поставить накопительную систему из пластика, полиэтилена или стеклопластика. Когда возникнет необходимость откачки септика, то специальный датчик заранее подаст сигнал. Если вы правильно выберете объем, то сведете к минимуму обслуживание емкости для накопления. Во избежание образования твердых осадков, можно добавлять специальные биопрепараты. Для владельцев домов с большими земельными участками подойдет септик «Топас» с анаэробным сбраживанием. Это резервуары с тремя рабочими камерами, внутри которых отстаиваются стоки, осадок подвергается брожению и впоследствии разлагается. При желании сократить время очистки, можно использовать бактерии.

установка септика Топас в обычный рытый колодец

Для густонаселенных районов с небольшими участками земли необходимы станции глубокой биологической очистки. Почти все модели септика «Топас» компактны, имеют большую производительность при относительно небольшом весе.

Ремонт и обслуживание: полезные советы

Любая конструкция требует систематического обслуживания, и септик «Топас» – не исключение. Уход за системой отличается простотой и доступен даже неопытному пользователю. При разработке проекта септика «Топас» учитывалось, что владелец сможет самостоятельно:

  • осмотреть работу системы;
  • визуально оценить чистоту воды;
  • удалить ненужный ил из приемной камеры с помощью эрлифта или дренажного насоса;
  • заменить мембрану на компрессоре;
  • очистить резервуар сбора непереработанных частиц.

Все эти манипуляции необходимо проводить 3-4 раза в год. Извлекать и очищать фильтры нужно 1 раз в месяц, а заменять аэрационные элементы 1 раз в 12 лет.

Для ухода за системой септик «Топас» необязательно вызывать ассенизационную машину. можно проводить обслуживание самостоятельно. Чтобы удалить ил из очистного сооружения, нужно удалить шланг откачки, ослабить крепление, снять заглушку, и только тогда откачать его в соответствующую емкость. Затем нужно долить воды в отстойник до нормального состояния.

Рекомендовано к прочтению: Установка септика в частном доме

фиксация септика в грунте

  • Во избежание переполнения приемной камеры септика при отключении электричества уменьшите сброс воды.
  • Не применяйте средства с другими антисептиками, это приведет к отмиранию бактерий и потере работоспособности системы «Топас».
  • Вовремя откачивайте переработанный ил, иначе он загустеет и нарушит работу установки.
  • В случае выполнения всех требований инструкции по эксплуатации септика «Топас», система очистки будет служить вам долго, качественно выполняя свои функции.
