Проектирование лестницы в частном доме: программа для автоматического расчета

Популярные ресурсы для проектирования лестниц

Профильные специалисты, которые имеют широкий спектр задач при строительстве, используют многофункциональные приложения, такие как SolidWorks. С ее помощью многие профессионалы выполняют проектирование лестниц, имеющих любую сложность и габариты. Благодаря своему широкому функционалу приложение подходит для улучшения автоматизации рабочих процессов, происходящих на предприятиях.

Существует еще одна широко функциональная программа, которая используется многими профессионалами в сфере строительства. Она разработана немецкими производителями и называется Compass ND. Ее можно установить бесплатно.

Главная особенность, которая влияет на столь высокую популярность, – это простота работы в ней. Несмотря на то, что она разработана для специалистов, в ней может разобраться даже любитель. Но многие выбирают онлайн-калькуляторы и специальные программы для работы с лестницами.

Список самых используемых ресурсов:

  • Consultec Staircon;
  • StairDesigner 5.08a PRO;
  • Mastercam.

Consultec Staircon является программой, которую разработали шведы. Но, несмотря на этот факт, имеется версия как на английском языке, так и на русском. Конструктор может применяться с различными материалами. В ходе работы можно вносить коррективы и знакомиться с промежуточным результатом. После расчета всех параметров пользователь может рассмотреть результат в 3D формате

Важно, что можно использовать один из 4 готовых проектов. Каждый из них может экспортироваться. StairDesigner 5.08a PRO является универсальным приложением, с помощью которого можно выполнять проектирование лестницы онлайн 3D

Продукт отличается широким функционалом. Пользователь может использовать одну из множества функций, чтобы создать оптимальную конструкцию, подходящую для дома

StairDesigner 5.08a PRO является универсальным приложением, с помощью которого можно выполнять проектирование лестницы онлайн 3D. Продукт отличается широким функционалом. Пользователь может использовать одну из множества функций, чтобы создать оптимальную конструкцию, подходящую для дома.

Существует 3 популярных ресурса для подсчёта лестниц

Наборы элементов, имеющиеся у проектировщика, помогают создать любой тип конструкции. При создании конструкции используются различные типы ступеней, балясин, перил и других элементов. Готовый проект можно увидеть в двух- и трехмерном виде.

Mastercam является широкопрофильным приложением, подходящим для проектирования различных элементов дома. Отличается удобной и надежной платформой. Программа остается платной, но при этом предоставляет пользователю много возможностей, в том числе трехмерный формат чертежа.

Профессиональный продукт позволяет создавать конструкции, отличающиеся необычной геометрией. К недостаткам можно отнести тот момент, что сейчас русифицированной версии еще нет.

Все продукты, которые описывались выше, имеют платную основу. Для тренировки и оценки собственных сил можно попробовать другие аналогичные программы. Конечно, нельзя быть уверенным, что нелицензионный продукт будет считать так же точно и с учетом всех норм строительства, но для работы с простой лестницей его использовать можно.

Проектировать конструкцию для дома необходимо при помощи профессиональной программы. От результата зависит безопасность людей в доме, а этим пренебрегать не стоит. Составить смету конструкции можно не только в программе, но и на сайте, онлайн.

Строительные нормы

  • Основные габариты конструкции не должны меняться. В противном случае не будет обеспечена надлежащая безопасность эксплуатации.
  • Рекомендованная ширина проема: 80-90 см.
  • Высота перил (ограждения, которые не позволяют упасть вниз) должна быть в пределах 90-120 см. Они должны быть по обе стороны (исключение, если конструкция примыкает к стене).
  • Глубина прямых ступеней должна быть в пределах 20-40 см (оптимальные значения 25-32 см). Высота в диапазоне 10-18 см.
  • Оптимальный угол уклона – 45 градусов.

Остальные параметры подбираются исходя из помещения, используемых материалов, типа конструкции и факторов эксплуатации.

Описание онлайн 3D-конструктора лестницы и принцип работы

Создать проект лестницы, да еще и в 3D формате, на первый взгляд, обычному пользователю просто нереально, так как многие люди считают, что создание лестниц в каких-либо программах, в том числе и на разных ресурсах, это чрезвычайно трудная задача, которая доступна только лишь профессионалам.

Онлайн 3D-конструктор позволяет подобрать цвет и форму будущей лестницы

Однако, это не совсем так, любой достаточно умелый пользователь компьютера способен самостоятельно выполнить конструирование лестницы со всеми расчетами:

  1. Разные сервисы работают по основным схемам, для создания проекта, следует в нужные поля ввести такие данные, как длину марша, высоту и ширину ступеней, и тип материала, из которого планируется впоследствии сделать лестницу.
  2. Также в таких конструкторах можно сразу же задать такие параметры, как цвет, не только самой лестницы, но и отдельных элементов, какие планируются декоративные элементы в оформлении всей конструкции.
  3. Если требуется не только спроектировать лестницу в 3D, но и рассчитать количество ступеней, их высоту, подобрать наиболее оптимальный уклон, посчитать приблизительные затраты на строительство лестницы, то в этом случае, лучше воспользоваться профессиональными утилитами.

Достаточно просто попробовать поработать в таких утилитах небольшое количество времени, и станет все просто и понятно, и постепенно можно совершенствовать полученные знания и умения, и создавать с каждым разом все более хорошие модели лестниц. Постепенно человек выберет наиболее удобную программу для работы и создания проектов лестниц.

В каких программах можно сделать расчеты

Есть множество онлайн-ресурсов с помощью которых, можно осуществить проектирование сходней для дома. Каждая из них имеет свои особенности и нюансы. Каждый человек самостоятельно выбирает максимально удобную программу для проектирования, чертежа лестницы.

FloorPlan 3D

Эта программа понятна и легка для восприятия даже неопытными пользователями

Поэтому следует обратить на нее внимание

Проектирование лестницы в программе FloorPlan 3D

лестница на чердак

Преимущества программы

Помимо структуры лестницы также, можно осуществить проектирование и планирование всего пространства в доме. Это поможет перед возведением второго этажа или здания в целом увидеть результат. Для конструкции лестницы на данном ресурсе есть множество утилит и элементов.

Недостатки

Такую программу необходимо скачивать на персональный компьютер, на жестком диске которого достаточное количество памяти.

Онлайн-конструктор лестниц

Программа, которая носит соответствующее название, может быть использована по назначению. Этот софт поможет:

Интерфейс онлайн конструктора лестниц

  1. Создать эскиз будущих сходней.
  2. Расчет ступеней лестницы программа осуществляет с точки зрения общих требований безопасности.
  3. Посмотреть, в каких вариантах ступени будут смотреться максимально гармонично.
  4. Просчитать, какой высоты и длины должен быть каждый из элементов конструкции.
  5. Подобрать материал, благодаря которому лестница будет смотреться изящно и так, как этого хочет хозяин дома.
  6. Узнать, какое количество материалов необходимо для выбранной конструкции. Следовательно, также можно просчитать, какая сумма денег для установки потребуется.
  7. Понять, какую лучше всего конструкцию выбрать для интерьера. Что очень удобно, ведь лучше один раз посмотреть, чем трижды представить.

В этой программе, введя параметры и пожелания конструкции, ведущей на 2 этаж, можно тут же увидеть, как она будет смотреться в интерьере гостиной в доме.

Преимущества

У программы масса преимуществ. Ведь здесь можно в офлайн-режиме опробовать все варианты и комбинации лестничных конструкций. Также, есть вероятность увидеть погрешности в подсчетах, что поможет максимально откорректировать и изъять их.

Недостатки

Единственным недостатком является то, что перед использованием программу необходимо скачать на персональный компьютер. На самом ресурсе нет возможности работать над построением ступеней.

Онлайн-конструктор 3d расчета

Эта программа также стоит внимания.

Эта программа расчета поможет обратить внимание на детали. При этом для осуществления процесса нужно немногое

Достаточно:

  • Ввести тип лестницы, которая соединяет первый и второй этаж. Они могут быть маршевыми, винтовыми, включать в конструкцию поворот или быть без него;

  • Материал лестницы также следует указать. Это поможет максимально правильно подсчитать количество требуемых материалов и сумму, необходимую для их приобретения сумму средств;
  • Нужно еще вписать, от какого производителя сырье хочется приобрести, если данный функционал предложен на сайте;
  • Какими будут перила, тоже следует отметить, это поможет увидеть картинку в полном объеме;
  • Ширину ступеней, планируемую к установке;
  • Декоративные элементы, которые хочется видеть в конструкции лестничной установки.

Все эти моменты помогут максимально правильно просчитать количество необходимых материалов, сумму расходов для их покупки. Также корректно указанные данные позволят просмотреть, как будет смотреться та или иная лестница в пространстве помещения.
В видео показан проект лестницы созданный в онлайн конструкторе.

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

Названия различных элементов конструкции лестницы

Программа для проектирования лестниц, которая позволяет быстро подготовить макет, составить документацию для контроля производства работ и смету. Готовый лестничный марш можно просмотреть в 3D, в любой момент отредактировать. Для создания модели необходимо задать всего несколько параметров, остальное программа рассчитает автоматически. Инструмент позволяет выгружать результаты в другие программы, например в AutoCad, как целиком, так и подетально.

Compass Staircase

Compass Staircase или Компас применяется для создания подробных конструкций и нестандартных лестничных маршей с забежными ступенями. Имеет большую библиотеку деталей, и возможность их комбинирования. Программа позволяет подготовить чертежи в масштабе 1:1. Быстрота прорисовки макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время работы над проектами по индивидуальному заказу. Содержит угловые модели, винтовые, криволинейные макеты и лестницы с прямым маршем.

Wagemeyer GmbH

Удобная и несложная программа для проектирования лестниц, с детальной проработкой элементов. Дает возможность вывести изображение для 3D презентации. Предоставляет полную калькуляцию проекта. Софт разработан для нескольких видов лестниц: стальных, винтовых, деревянных. Кроме этого можно смоделировать варианты установки перилл и ступеней на уже существующие конструкции из любого материала: бетона, стали, дерева, камня. Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, сопряженных с нарушением строительных норм, программа выделяет их. Есть возможность распечатать каждую деталь отдельно для её производства.

Программа используется как для работы с шаблонами, так и с проектами по индивидуальному заказу. Оптимизирует расчеты конструкций по подъему, высоте пролета. Вычисления происходят автоматически на основе заданных а. Подходит для всех видов лестниц. Программа удобна для визуализации макета в условиях проекта здания.

Из пользовательских продуктов SEMA — одна из самых трудных в освоении. Все вышеперечисленные программы хорошо подходят для тех, кто занимается изготовлением лестниц на заказ, особенно при использовании станков с числовым программным управлением.

Специализированный и инженерный софт лицензирован и не распространяется бесплатно. В видео показан процесс построения лестницы в программе SEMA.

Демонстрация основных возможностей программы StairCon представлена в следующем ролике:

Работа в программе StairCon 5.6

Рассмотрим основные этапы проектирования лестниц при помощи программы StairCon:

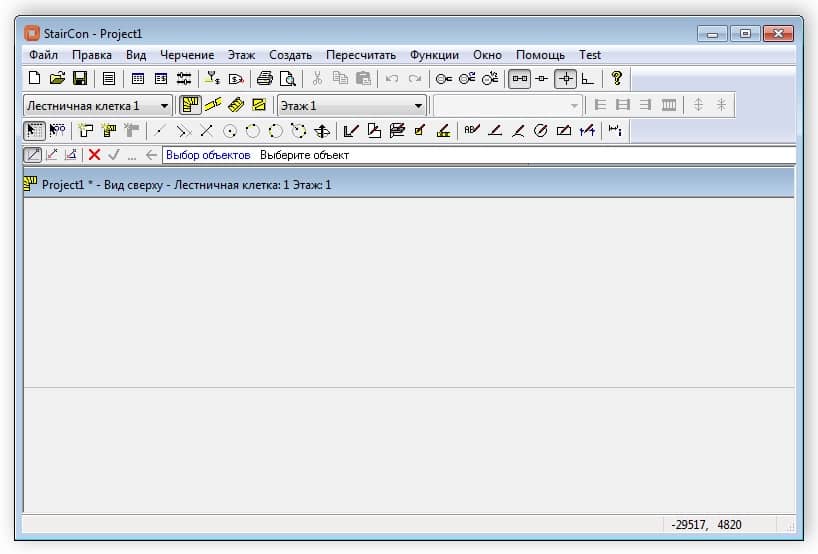

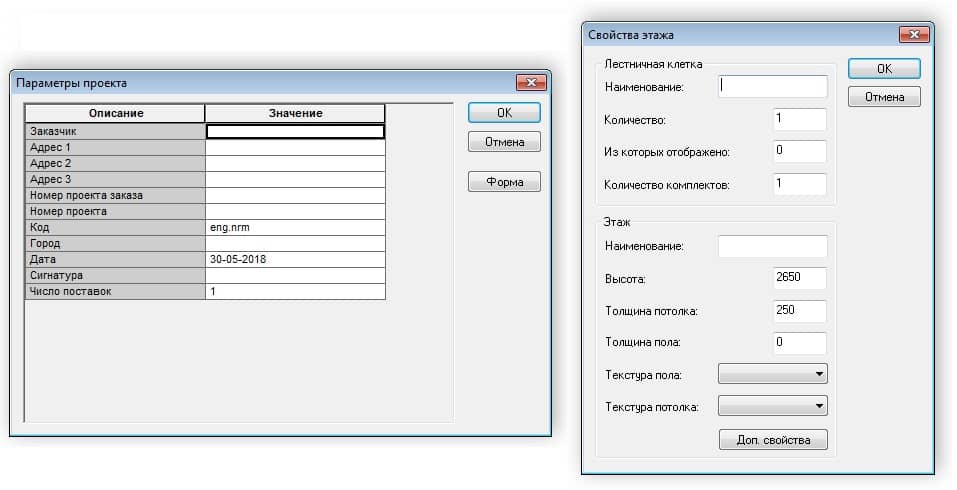

Создание нового проекта начинается с заполнения основной информации о заказчике, определении сроков выполнения работ, выставлении иных дополнительных параметров. Далее задается количество этажей объекта, выбирается название этажа, выставляется высота, толщина потолка, пола и выбираются их текстуры.

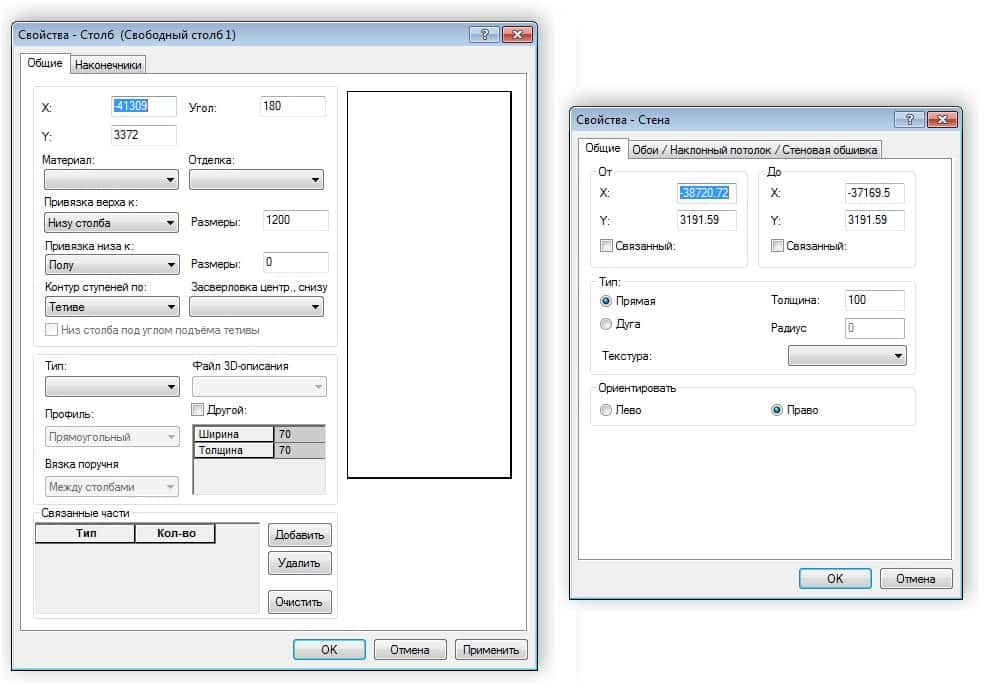

Рабочая область программы разделена на несколько частей с инструментами. Для черчения в интерфейсе отведено множество полезных инструментов и функций. Для создания объектов отделена отдельная часть на рабочей области, где каждый инструмент отмечен своим значком.

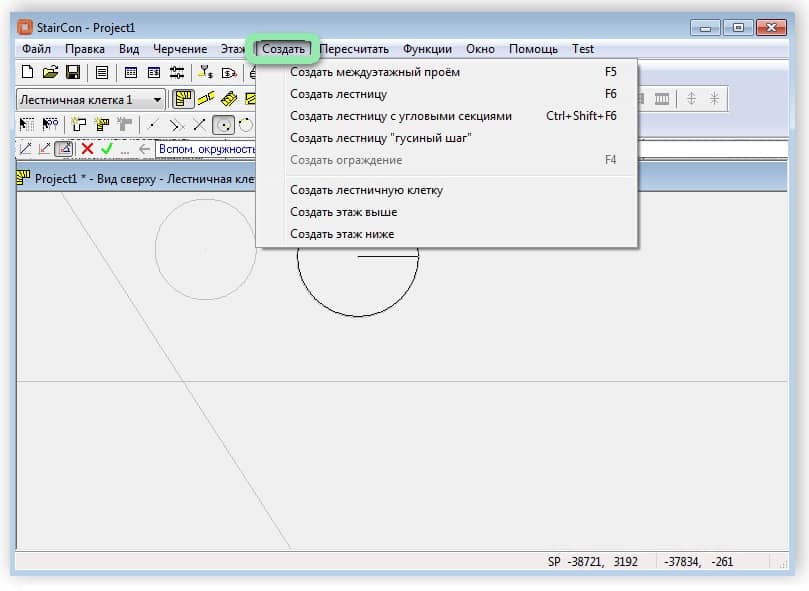

Помимо лестниц в программу добавлены несколько типов объектов: междуэтажный проем, столб, стена, помост.
Для добавления дополнительных этажей или лестниц необходимо воспользоваться горячими клавишами или выбрать пункт во вкладке меню «Создать».

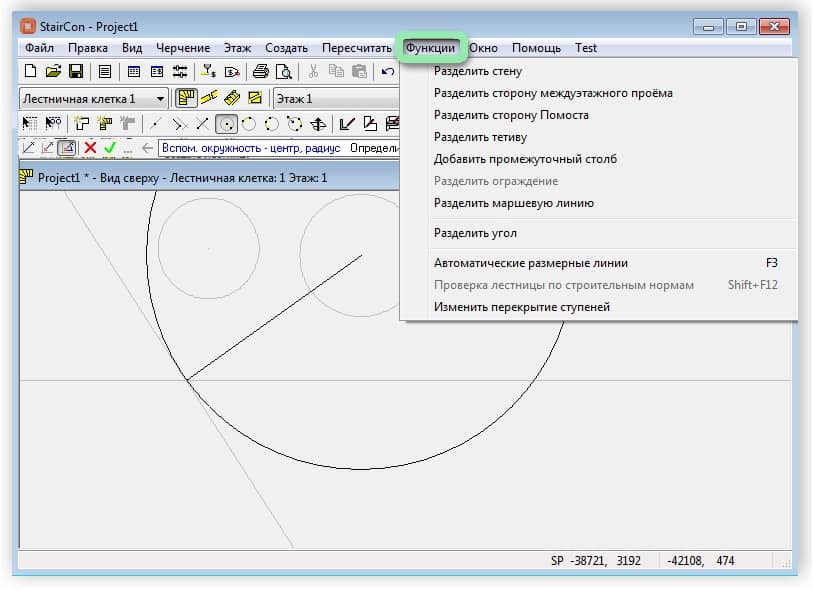

Дополнительные функции в пункте меню «Функции» позволяют разделить стену, межэтажный проем, помост, тетиву, маршевую линию или угол. Кроме этого присутствует возможность добавления промежуточных столбов и автоматических размерных линий.

Инструкция по установке программы StairCon 5.6

Стандартная процедура установки программы, скаченной из сторонних источников для ознакомительных целей:

  1. При загрузке дистрибутива со сторонних источников папка «Ok» скорее всего будет будет заблокирована антивирусом. Для дальнейшей установки ее необходимо восстановить из хранилища и прописать в исключениях антивируса (то же самое нужно будет сделать в пункте 3).
  2. Устанавливаем StairConSetup_5.60.0.5607.exe.
  3. Копируем в папку с установленной программой (по умолчанию в: C:\Program Files (или Program Files(x86))\Consultec\StairCon) файл StairCon.exe из папки «Ok» и заменяем существующий там файл .
  4. Копируем файлы и папки из папки RUS 5.6 в папку с установленной программой (по умолчанию: C:\Program Files (или Program Files(x86))\Consultec\StairCon).
  5. Запускаем программу.
  6. Для перехода на русский язык заходим в верхнее меню: File-Settings…-Basic-Program language-ставим «rus».
  7. Перезапускаем программу для применения изменений.

Инструкция по установке программы StairCon 3.4

Стандартная процедура установки программы, скаченной из сторонних источников для ознакомительных целей:

  • Устанавливаем StairConSetup340.
  • Crack.exe распаковываем в папку с установленной программой (по умолчанию в: C:\Program Files (или Program Files(x86))\Consultec\StairCon).
  • Запускаем Crack.exe
  • Удаляем файл С:\WINDOWS\system32\sx32w.dll (в WINDOWS 7 данный файл отсутствует).
  • Запускаем программу (появятся сообщения «Не найден элемент в данном семействе!») Жмем «ОК» (несколько раз, пока не исчезнут) .
  • Для перехода на русский язык заходим в верхнее меню: File — Setting — Basik — Program language file, выбираем staircontext_rus.dat, нажимаем «ОК»
  • Перезапускаем программу для применения изменений.

Расчет конструкции лестницы при помощи программ: преимущества

Чтобы конструкция получилась удобной, надежной и безопасной, а собрать ее не составило труда, все расчеты должны быть точными. Даже небольшие отклонения от нормы или не учет каких-либо параметров (например, не внесения в схему ширины тетивы) может усложнить монтаж конструкции, стать причиной затрат средств и материала на переделки. Что же касается профессиональных строительных программ, то вероятность ошибки в расчетах тут сведена к нулю: программа учитывает все, даже самые мелкие детали, и безукоризненно придерживается принятых строительных норм и стандартов.

Вместе с тем, расчет при помощи программ дает возможность получить объемную модель конструкции, рассматривать которую можно под различными углами; предоставляет широкие возможности для моментального изменения параметров лестницы и позволяет отойти от стандартных схем и чертежей.

SmartDraw

SmartDraw — это сервис для создания всех видов диаграмм, графиков, чертежей, планов и т.д. Сервис предлагает множество готовых шаблонов для начала нового проекта, включая специальные дизайны для ландшафтного дизайна: общий план участка, зоны для пикника, патио, парк, задний двор, сад. Каждый макет можно настраивать, добавляя или удаляя элементы.

Встроенный редактор не может похвастаться расширенными возможностями — в нем нет текстур для земляных работ или 3D-объектов, только черно-белые объекты, которые приходится дорабатывать вручную. Но с помощью инструментов рисования в нем можно создать простой двухмерный рисунок. Услуга платная — месячная подписка стоит $9,95, а для новых пользователей доступна семидневная пробная версия.

Особенности:

  • Создавайте дизайн из готовых шаблонов или вручную.
  • Хорошо владеет навыками работы со слоями и объектами: позиционирование, группировка, блокирование, прозрачность.
  • Создавайте многостраничные документы.
  • Добавляйте аннотации, заметки, комментарии.
  • Сохраняйте в PNG, JPG, PDF, SVG, Visio, Office.

Плюсы:

  • Несколько шаблонов для различных целей.
  • Вы можете вставлять изображения со своего жесткого диска.
  • Макет можно быстро передать, создав ссылку, или распечатать.

Минусы:

  • Неудобный интерфейс на английском языке.
  • Требуется обязательная регистрация.
  • В бесплатной версии проекты сохраняются с водяным знаком.

Проектирование

Этот этап является необходимым и неотъемлемым, даже если в наличии имеется качественные материалы и инструменты, а также представление, как это можно реализовать. Планирование – важная часть любого проекта. Благодаря ему удается разобраться, какой будет лестница. А для этого нужно сделать корректные расчеты и чертежи, по которым и можно будет действовать.

Конструктор лестниц онлайн – отличный помощник в этом. Однако предварительно необходимо внимательно осмотреть помещение, где будет устанавливаться конструкция, произвести замеры основных элементов:

  • габаритов проема;
  • выделяемой площади для конструкции;
  • высоты потолка;
  • материалов стен и пола.

Использование программы позволит свести «человеческий фактор» к минимуму. Она позволяет разработать дизайн, создать 3D модель, рассчитать конструктивные элементы. При этом нужно учесть некоторые нюансы:

  • Высокая прочность. Конструкция должна выдержать не одного, а нескольких человек одновременно. Понятно, что на небольшой лестнице вряд ли будет находиться больше одного лица, однако исключать такое нельзя, должны быть учтены неблагоприятные обстоятельства.
  • Экстерьер конструкции должен быть гармонично интегрирован в дизайн помещения.
  • Комфорт при использовании. На основании всех перечисленных обстоятельств конструкцией должно быть удобно пользоваться.

Должны браться во внимание и такие рекомендации:

  • конструкция должна размещаться поближе к входной двери.
  • она должна использовать минимум полезного пространства.
  • она должна быть заметной в той комнате, в которой устанавливается.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Проводим расчеты чертежей лестниц: создание плана

При расчете лестницы, необходимо определить сначала ее основные параметры, такие как лестничный марш, угол наклона, ширина ступеней, наличие ограждений, длина самой лестницы.

Исходя из всего этого, можно составить чертеж лестницы с необходимыми расчетами, на основании которого можно построить хорошую, качественную лестницу.


На чертеже необходимо указать размеры каждого элемента лестницы

Преимущества онлайн-сервисов:

  1. Все необходимые расчеты и параметры сейчас удобно делать в специальных онлайн калькуляторах, особенно это удобно для тех людей, которые привыкли все больше делать своими руками.
  2. Калькуляторы позволяют, после введения в них всех цифр, не только рассчитать параметры, но и составить чертеж, который можно сохранить в разных форматах на компьютере и распечатать.
  3. Некоторые программы и калькуляторы позволяют не только рассчитать и создать чертеж лестницы, но и также составить план будущего дома и схематично начертить лестницу на плане.
  4. При необходимости, можно менять расположение лестницы на схеме, чтобы добиться ее оптимального расположения в доме, если такое позволяет сделать online-калькулятор или иная утилита.

На основе расчетов и созданных чертежей, можно будет впоследствии приступать к разметке материалов, из которых планируется изготовление лестницы, и их распиливанию по необходимым размерам.

Стоит ли изучать САПР и 3D-моделирование

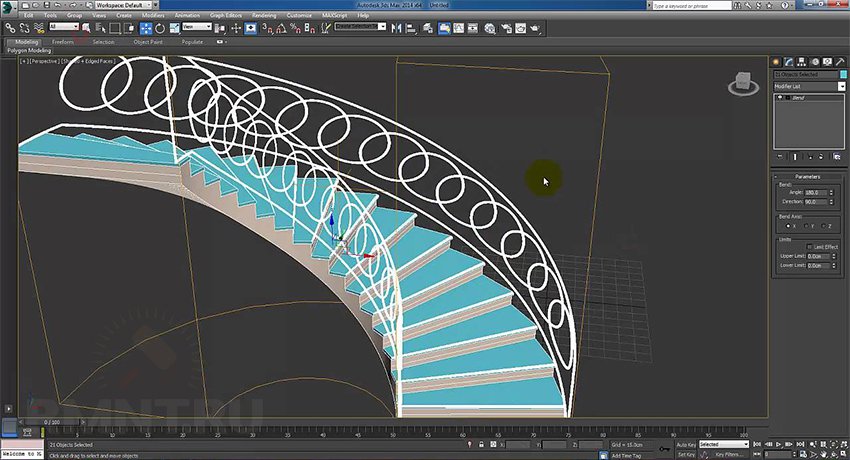

Если вы не имеете опыта разработки в Autocad или 3ds Max, обращать внимание на этот класс программ только для проектирования лестницы не стоит. Единственное исключение — когда вам нужно создать действительно высокое качество визуализации или вписать лестницу в общий план визуализации интерьера, что в любительской практике встречается достаточно редко

Но если вам уже знакомы программы для трёхмерного моделирования и производства чертежей, знакомство со специальным софтом для лестниц может обернуться напрасной тратой времени. Как мы уже говорили, программы САПР не умеют располагать ступени на одинаковом расстоянии или автоматически подгонять линию ограждений под изменения в конфигурации пролёта.

Однако реально такие возможности необходимы при разработке только очень крупных проектов. В остальных случаях можно пользоваться стандартными средствами привязки и группирования, либо найти соответствующий плагин для работы с лестницами.

В современном мире есть множество возможностей, о которых ранее люди даже и думать не думали. Кто планирует или достраивает этаж, обязательно пригодиться программа для расчета лестницы на второй этаж. Этот важный элемент в организации пространства, требует внимания. Поэтому следует подойти со всей серьезностью к проектированию.

Существующие формы лестниц

Как и в любом другом деле, перед началом необходимо:

  1. Определиться с тем, какую лестницу на второй этаж хочется оборудовать.
  2. О том, каким будет материал, также следует задуматься. Ведь лестницы представлены на современном рынке в самых разнообразных вариациях.
  3. Сколько денежных средств вы готовы потратить на данную конструкцию. Этот вопрос также немаловажен, ведь именно от этого зависит, какой проект следует сделать.
  4. Также стоит обдумать дизайнерское решение лестничной структуры. Ведь на сегодняшний день множество вариантов предлагается на рынке.
  5. Детали декора также следует обдумать предварительно, так будет легче рассчитать сумму, требуемую для оборудования пространства.

Все эти нюансы важны при создании схемы будущих сходней в удаленном режиме через специальные программы.

Space Designer 3D

Русский язык: нет

Стоимость: от 9.99$

Онлайн-программа для проектирования квартир, зданий и офисов любой сложности. ПО идеально подходит тем, кто собирается разрабатывать интерьер не в одиночку: планы комнат можно встраивать в свои блоги, сайты и показывать в соцсетях, чтобы друзья и коллеги в режиме реального времени вносили правки.

Особенности:

● возможность совместной работы из разных точек мира;

● идеально подойдёт профессиональным дизайнерам и архитекторам.

Плюсы:

хорошая графика;

можно делать проект дома с коллегами из других городов и стран.

Минусы:

✘ полностью на английском;

✘ иногда из-за багов на сервере не сохраняет элементы.

Для кого: профессиональных дизайнеров.

Разработка плана здания

План первого этажа дома с устройством лестницы в холле

Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

  • Габаритные размеры здания;
  • Расположение всех комнат этажа с указанием их внутренних размеров;
  • Размещение лестничного марша;
  • Места установки окон и дверей, размеры проемов для них;
  • Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

  • Внизу плана располагается главный фасад;
  • При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
  • На плане указываются тонкими линиями направление открывания дверей;
  • Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницыОсобенности

Маршевая

Изображение лестниц на чертежах имеет вид прямых линий.

Винтовая

Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.

Спиральная

Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.

Лестница на второй этаж с поворотами

Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.

Модульная

Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.

Больцевая

Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.

Пожарная

Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

  • Железобетон;
  • Металл;
  • Дерево;
  • Стекло;
  • Натуральный или искусственный камень (подробней читайте тут);
  • Керамика;
  • Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

  • Лестничный марш — это прямой участок конструкции;
  • Проступь, представляет собой горизонтальную поверхность ступеньки;
  • Подступенок – вертикальная часть конструкции, которая подпирает проступь;
  • Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
  • Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
  • Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
  • Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
  • Просвет — расстояние от ступеньки до элементов, расположенных над головой;
  • Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

  • Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
  • Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
  • Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
