Приточный клапан в стену: принципе действия, выбор и установка

Предназначение приточного клапана и его преимущества

Установка такого устройства в стену позволяет восстановить нормальный режим циркуляции воздушных потоков, при этом существенно снижаются потери тепла, возникающие при частых проветриваниях комнаты.

Стеновой приточный клапан позволяет:

обеспечить постоянный приток свежего уличного воздуха в помещение;
восстановить естественную вентиляцию в отдельно взятой комнате, а учитывая то, что в квартирах имеется, как правило, один вентканал, то и частично в других помещениях;
сохранить комфортный температурный режим дома или квартиры, поскольку клапан работает постоянно, пропуская небольшое количество воздуха, не охлаждая помещение зимой и не перегревая летом.

Приточная система вентиляции со стеновыми клапанами включать несколько устройств, как правило, по одному в каждой комнате квартиры. Хотя для небольшого по размерам жилья достаточно и одного приточного клапана.

Процесс установки приточного клапана на стену своими руками

Важным в установочном процессе является выбор места прикрепления прибора. Лучше крепить клапан на несущей стене, нежелательно выбирать стороны с выходом на автомагистраль и промышленную зону.

Наилучшее расположение клапана:

Между радиатором и подоконником;
Над окном, около верхней части окна.

Инструменты, которые будут нужны:

Стац. бур или мощный перфоратор, диаметр коронки чуть больше диаметра клапана;
Пылесос;
Монтажная пена;
Штукатурка;
Строительный нож;
Отвертка (фигурная);
Уровень, рулетка.

Необходимо будет защитить также мастера, надевают очки, респиратор, перчатки.

Лучше крепить клапан на несущей стене, нежелательно выбирать стороны с выходом на автомагистраль и промышленную зону.

Порядок действий:

Подготовка поверхности. В месте, куда будут монтировать клапан, рисуют схему с размерами и формой клапана, чтобы легче осуществить правильное бурение.
Непосредственно процесс бурения. Сначала делают отверстие глубиной 7-10 сантиметров, убирают лишние отколовшиеся детали, зубилом делается насечка, чтобы устойчивее позиционировать бур, бурение делается с уклоном, чтобы влага не попала в комнату

Обратите внимание! Часть стены, где работает, увлажняют, чтобы было меньше пыли.
Очищающая часть работа. Пылесосом из отверстия высасывают всю пыль.
Установка теплоизоляции, размер отверстия соответствует утеплителю.
В созданный канал вкручивают трубу.
С внутренней стороны устанавливается корпус изделия, с внешней крепится решетка.

Часть стены, где работает, увлажняют, чтобы было меньше пыли.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно

Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Преимущества вентиляционного оборудования

Основное достоинство приточного клапана – используя минимальные финансовые вложения нормализует и улучшает вентиляционную систему во всем доме. Помимо этого, устройство имеет другие преимущества:

Обеспечение полноценного снабжения свежим воздухом и качественный воздухообмен, за счет чего в доме и квартире улучшается микроклимат.
Очистка воздушного потока, который заходит в дом с улицы, посредством установленного фильтра. За счет отсутствия пыли, мелкого мусора в комнатах дольше сохраняется порядок и можно реже проводить влажную уборку.
Отсутствие необходимости регулярно открывать окна для проветривания, благодаря чему продлевается срок службы фурнитуры, и исключаются сквозняки.
Возможность самостоятельно регулировать уровень притока воздуха, учитывая размер помещения, сезон и собственные потребности.
Сохранение тепла в сравнении с оконным проветриванием.

Приточный клапан работает в автономном режиме, что с экономичной точки зрения достаточно выгодно. При эксплуатации не требуется подключение к электрической сети, при этом обеспечивается бесперебойная работа вентиляционного устройства. Габариты оборудования визуально никак не сказываются на интерьере. Небольшие размеры не мешают размещению мебели, к тому же в большинстве случаев клапан располагают под подоконником или высоко возле окна.

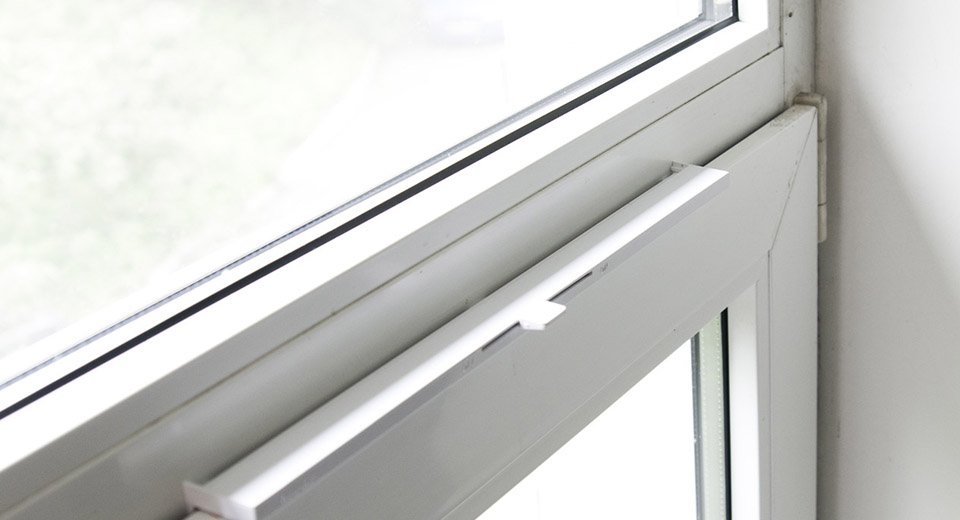

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.

Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать

Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться

Установить приточный клапан на пластиковые окна

Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.

Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе. Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.

Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.

Для чего вообще необходима установка клапана на окна ПВХ?

Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.

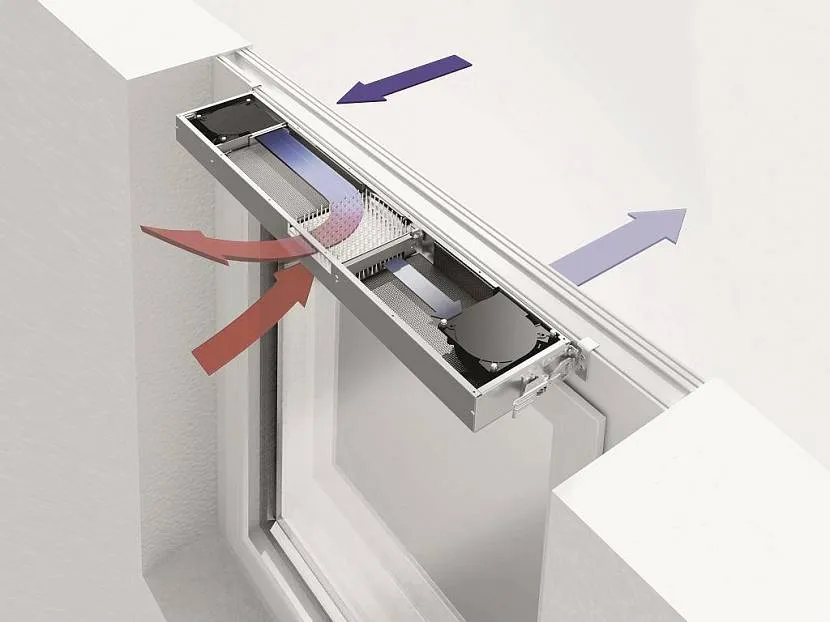

Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.

Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах

Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель

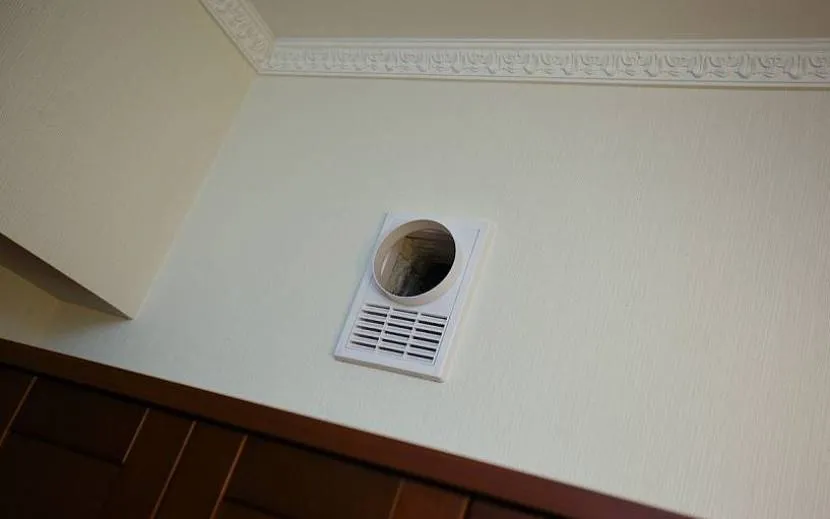

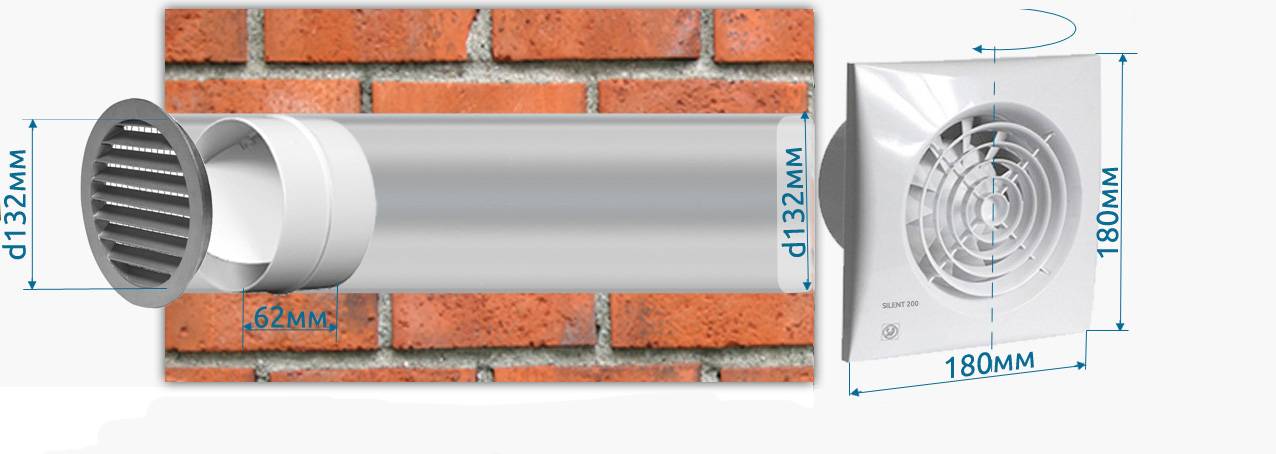

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

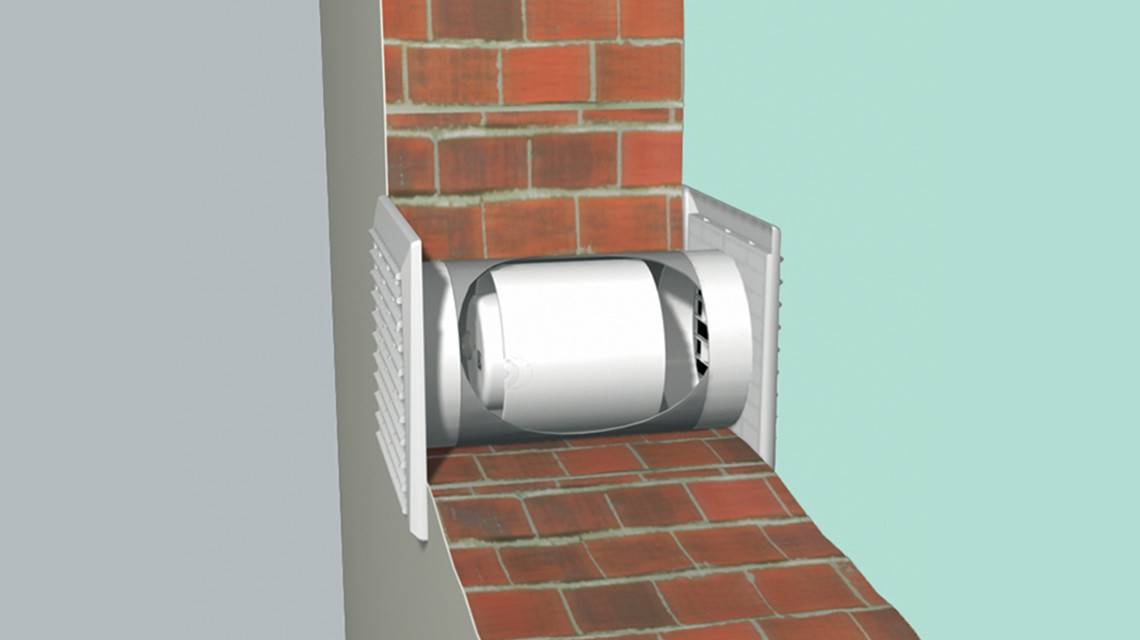

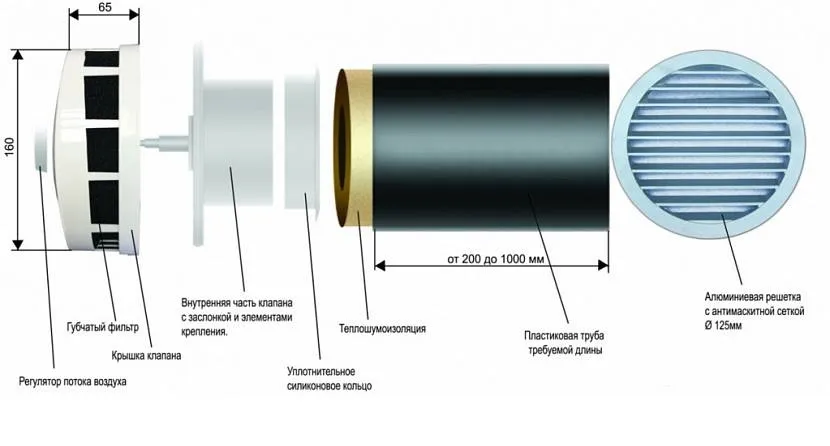

Конструкция вентиляционного приточного клапана

фильтр – очищает приточный воздух;
блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

сам клапан в комплекте;
канцелярский нож;
отвертка или шуруповерт;
линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

https://youtube.com/watch?v=BotwVGyYUwA

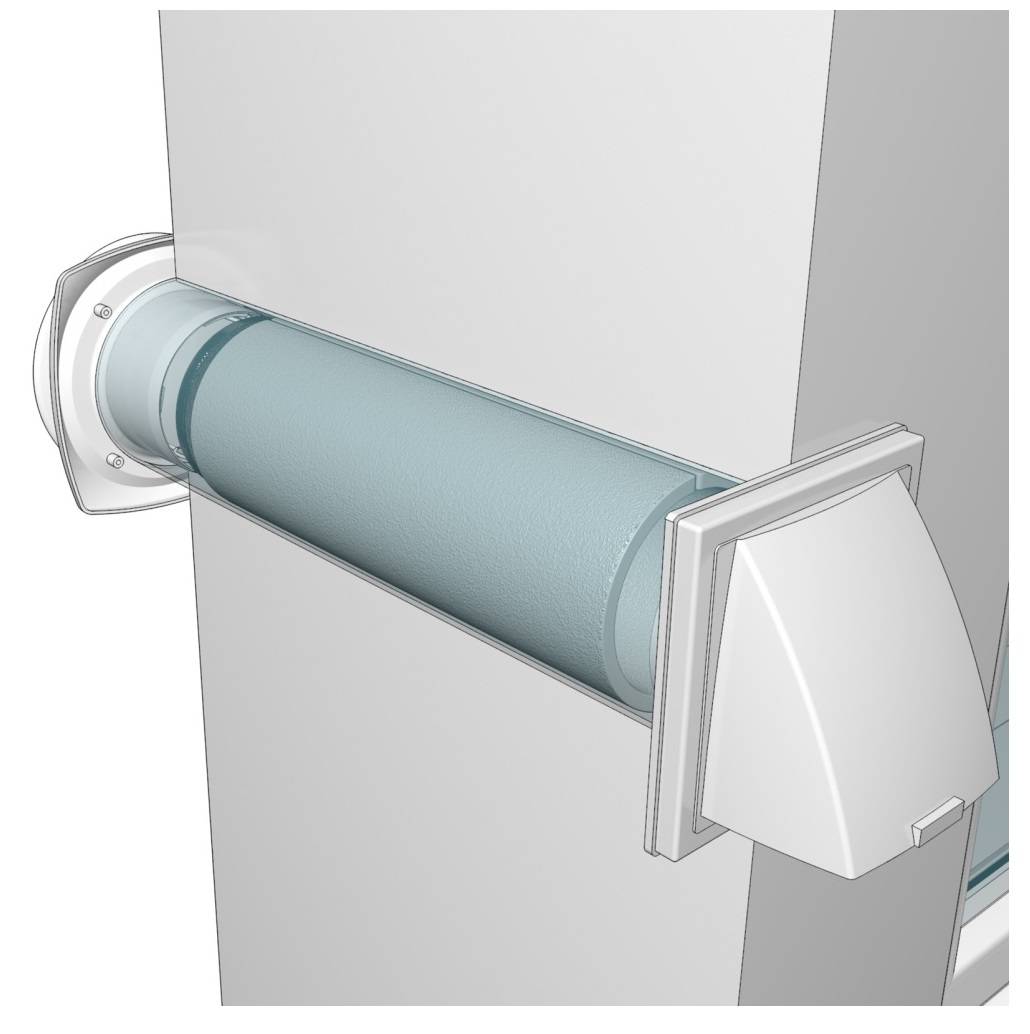

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапана Источник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

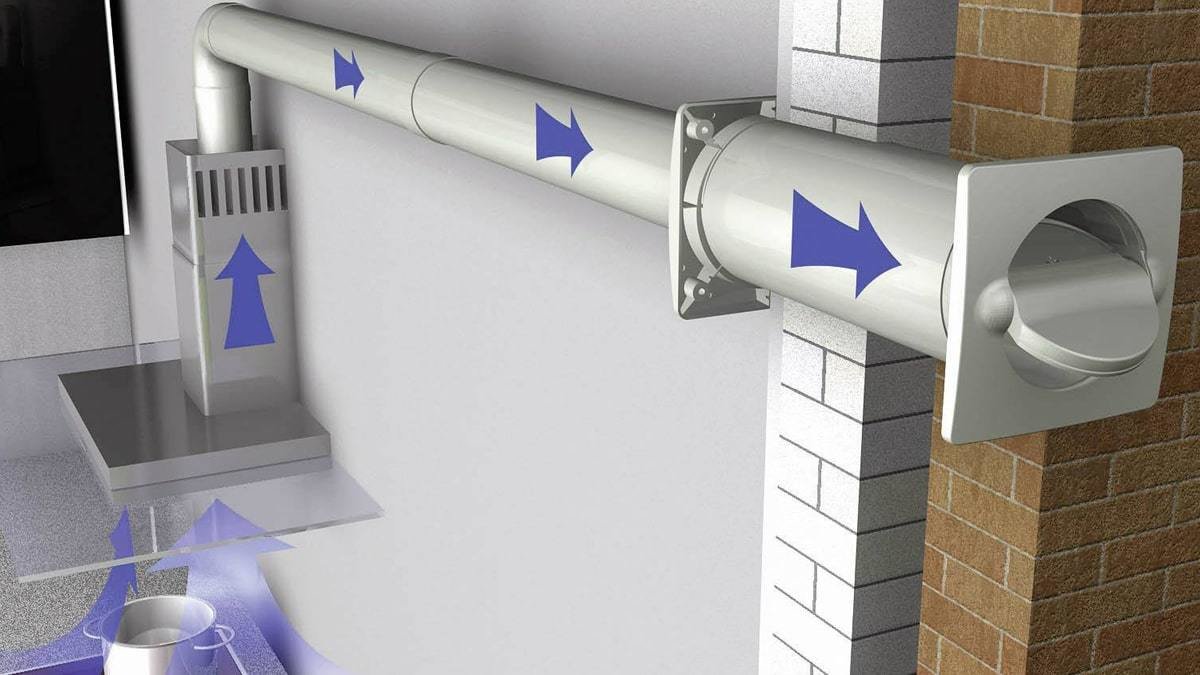

Вытяжка на кухне должна работать эффективно Источник victorborisov.ru

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

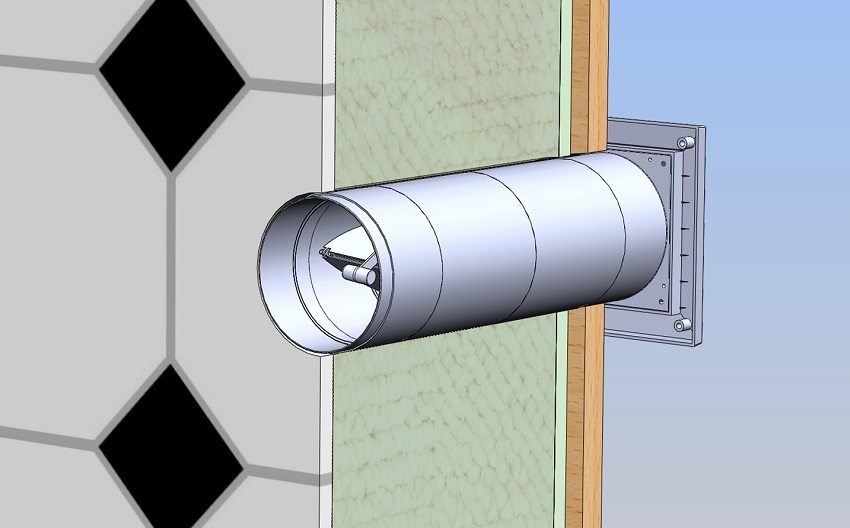

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Технические характеристики клапанов Air Box:

Технические характеристики

Standart	Comfort без фрезеровки	Comfort с фрезеровкой	Comfort-S
Воздухопроницаемость при статическом давлении 10 Па, куб.м./час	4,8	20	42	42
Звукоизоляция от транспортного шума RA, дБА	32	32	32	32
Сопротивление теплопередаче, м2*OC/Вт	0,59	0,58	0,58	0,58
Способ регулировки объёма поступающего воздуха	автомати ческий	ручной	ручной	ручной
Габаритные размеры комплекта мм	Зависит от профиля: (2×125)x43x14 (2×125)x32x12 (2×125)x21x12	350x32x13	350x32x13	350x15x16 Козырек Comfort-S 370x27x12
Цвет	белый, RAL по заказу	белый, RAL по заказу	белый, RAL по заказу	белый, RAL по заказу
Материал	АБС, ПВХ	АБС, ПВХ	АБС, ПВХ	АБС, ПВХ
Минимально возможная ширина створки	30см	35см	35см	40см

Ход работ

Разберите клапан и наметьте места размещения основного отверстия и для креплений, используя пустой корпус.

По разметке сделайте в стене отверстие с легким уклоном на наружную стену дома во избежание скопления попавшей воды. Также сделайте отверстия под дюбели в намеченных местах крепления устройства.

Трубку примерьте по длине (лишнее обрежьте) и обязательно обмотайте изоляцией. Труба вставляется в сквозное отверстие и выравнивается с внешней стороной стены, а внутренний край может выступать чуть меньше 10 мм. Зазор между стеной и клапаном заполняют монтажной пеной.

Вставьте заслонку для регулирования воздушного потока, звукопоглощающий и пылеулавливающий фильтры, которыми укомплектован клапан. Затем установите мембрану, которая не позволит воздушному потоку выходить в сторону подачи воздуха.

Прижав уплотнитель, закрепите дюбелями и саморезами внутренний корпус и декоративную крышку с ручкой регулятора подачи воздуха (оголовок). При правильном монтаже вентиляционного клапана ручка будет легко поворачиваться и открывать заслонку.

Закройте отверстие снаружи внешней защитной решеткой, прикрепив ее при помощи клея или саморезов.

Клапан готов!

Аналогично можно изготовить самодельный клапан, а если требуется усиленный воздухообмен, можно дополнительно установить в него вентилятор.

Изготовление клапана для притока воздуха своими руками: пошаговая инструкция

Наряду с покупными вариантами вполне реально изготовить устройство своими руками. Конструкция устроена очень просто и состоит из 4 элементов:

труба;
решетка;
оголовок;
теплоизолирующий слой.

Соответственно, понадобится пластиковая труба с решеткой, утеплитель и сам корпус с клапаном. Следует ориентироваться на стандартный диаметр готового изделия в пределах 120-130 мм. При этом для условий холодного климата лучше выбрать диаметр еще меньше (не более 100 мм).

Схематично вся последовательность действия представлена на рисунке.

В трубу вставляется утеплитель. Он должен составить не менее трети от все длины – укладывается со стороны комнаты.
Решетка одевается на нее снаружи – главное требование, чтобы она полностью перекрывала трубу.
На комнатную часть одевается оголовок, монтаж осуществляется по той же технологии.

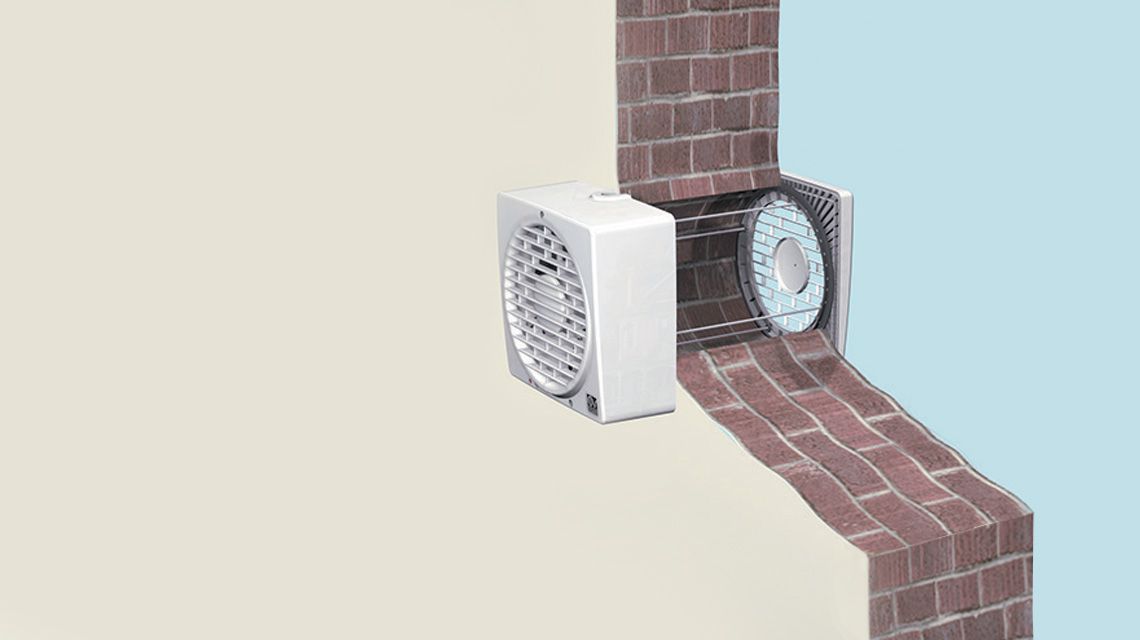

Приточные устройства вентиляции в стенах

Устройство подающего клапана

Естественная вентиляция будет работать удовлетворительно, если приточный клапан расположен на стене напротив вытяжного отверстия.

Всасывающие клапаны для вентиляции через стену изготавливаются из ПВХ различной конструкции и формы:

прямоугольная;
овальный;
круглый.

Положения при установке вентиляции в стене:

между подоконником и аккумулятором;
в створке пластикового окна;
ближе к окну, как можно ближе к потолку.

Если вывести вентиляцию наружу через стену, в регионах с холодными зимами через вентиль будет проникать замерзающий воздух. Также возможно образование льда на соседней стене.

Во избежание проблем сделайте в стене над радиатором вентиляционный проход.

Холодный воздух сначала нагреется батареей, а уже потом проникает в комнату.

Монтаж приточного клапана

Монтаж вентиляции в стене несложный, но требует точности:

Отметьте карандашом положение клапана на стене;
Как сделать в стене отверстие для вентиляции: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Сделать яму с уклоном в сторону дороги примерно для отвода конденсата и атмосферных осадков;
Проденьте воздуховод в воздуховод. Некоторые модели продаются уже утепленными. Остальные утепляют себя минеральной ватой. С его помощью очень аккуратно проложите все зазоры между воздуховодом и стеной. Заполните оставшиеся места пенополиуританом. В местах, где нет утеплителя, появится конденсат;
Теперь следует сделать разметку для крепления корпуса и закрепить дюбелями или шурупами;
Наденьте защитную сетку на внешнюю головку и накидку на внутреннюю головку.

В зависимости от конструкции клапаны могут комплектоваться фильтрами, заглушками и другими принадлежностями. Но вне зависимости от «фичи» процедура установки одинакова.

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в ванной начинается с разметки всей системы. Впоследствии материалы выбираются и рассчитываются. Никогда не торопитесь делать расчеты. Все нужно делать уравновешенно и спокойно.

При проектировании помните, что вентиляция важна по своей функциональности с возможностью максимизировать все условия в любом помещении. Если вы ошиблись, придется использовать механические аэраторы, что значительно увеличит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы трубопроводы имели минимально возможное количество витков. На выхлопные трубы, возвышающиеся над кровлей, рекомендуется устанавливать дефлекторы турбины — они увеличат сток

Шаги установки:

Конструкция вентиляции.
Закупка оборудования: канализационные трубы, монтажные изделия, крепеж, арматура, монтажные металлические ленты.
Установите кронштейны и зажимы там, где они следуют за вентиляционными линиями.
Вентиляционный стояк собирается из труб большого диаметра.
Монтаж и установка воздуховодов.
Подключение всех веток друг к другу.
Герметизация соединений. В этом нет необходимости, но и не повредит.
Установка вентиляторов и клапанов, если есть.
Установка вентиляционных заслонок.

Завершение всех видов монтажных работ заключается в проверке работоспособности системы. Все действия служат для контроля тяги. Для этого нужно прикрепить к вытяжным каналам лист бумаги или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, а именно:

Рассчитайте скорость воздухообмена в вашем доме. Этот показатель зависит от объема всех помещений, их назначения и количества проживающих. В жилых помещениях воздух необходимо полностью заменять 1 раз в 1 час, а в технических помещениях (туалет / ванная) — не реже 3 раз в 1 час. Сложив полученные цифры, мы получим показатель производительности с учетом диаметра и высоты выбранного вентиляционного оборудования.
Нарисуйте схему движения воздушных потоков. Немедленно оцените положение всасывающего и нагнетательного каналов.
Нарисуйте схему воздуховода. Пока не обращайте внимания на детали, придерживайтесь правил и попробуйте адаптировать систему, не усложняя дизайн. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так-то просто.

Эскизы готовы. Подумайте в течение некоторого времени, какие устройства вы внедрите в систему и где они будут размещены.

Деталировка и сборка системы

После того, как вы ответили на все вопросы по выкройке и окончательно осмотрели его, самое время перейти к деталям.

Сначала также производятся расчеты, выбираются компоненты системы, оборудование, сокращается бюджет, затем:

Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость бесшумного движения воздуха, иначе в доме будет гул.
Все размеры перенесены на схему.
Деталь. Составляется список всех необходимых элементов с указанием сечений.
Рассчитана общая стоимость компонентов системы вентиляции. Уменьшите свои пожелания до доступного бюджета. На этом этапе придется несколько раз менять комплектующие, отказавшись от желаемого в пользу настоящего.
Составлен финальный проект. Не забываем про узлы для прохождения вентиляционных каналов через крышу, потолок, стены, утеплитель и расходные материалы, вентиляционные решетки, крепеж и все прочие мелочи, которые в итоге выльются в приличный объем.

Осталось найти, купить и установить. Написано немного, но для реализации задуманного потребуется много мужества, времени и усилий. Собрав всю систему, еще нельзя сказать, что все готово.

Воздуховоды из канализационных труб монтируются по составленному проекту. Соединение труб и фасонных частей ПП осуществляется стыковой сваркой, ПВХ — холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще предстоит испытать и довести до совершенства в процессе эксплуатации. Кроме того, добиться согласованной работы каждого элемента системы не так-то просто. Если вариант естественной вентиляции недостаточно эффективен, стоит обновить его, установив сливные краны или их приточные аналоги.

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

стали использоваться профили вентилируемого типа;
устанавливались ограничители открывания рам и фрамуг;
использовались уплотнители с частичной проницаемостью воздуха через них;
монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Ограничитель открывания рам пластикового окна Источник www.ufa-okoshko.ru

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

В видео рассказывается об оконном приточнике, как производится установка клапана в окно:

Необходимость монтажа

Главное назначение приточного клапана – обеспечить поступление воздуха с улицы во внутренние помещения дома

Почему это так важно:

Если свежий воздух не будет поступать с улицы, то в доме начнет повышаться концентрация углекислого газа. А это приведет к ухудшению самочувствия людей, в этом доме проживающих.
Снижение поступления воздуха извне создает условия повышения влажности. А это причина появления колоний вредоносных микроорганизмов в виде плесени и грибков. Соответственно появляется высокая вероятность заболеть астмой или аллергией. В зоне повышенного риска дети, старики и члены семьи с низким иммунитетом.
Высокая влажность негативно сказывается и на конструкциях здания.
Если в доме уже организована вытяжная вентиляция, а приток воздуха ограничен, то неприятные запахи, вредные вещества, находящиеся в воздухе, плохо выводятся.

Конечно, можно просто иногда проводить проветривания через окна, но это временная функция, которая не обеспечивает должную концентрацию свежего приточного воздуха.

Сегодня все чаще используют оконный клапан, как средство поступления воздуха извне. Это хорошая альтернатива. И о ней расскажем тоже чуть ниже.

Приточный оконный клапан Источник standart40.ru

Приточный клапан в стену купить

Вентиляционные устройства с минимальным набором функций стоят сравнительно недорого. Самую простую модель можно приобрести за пятьсот – восемьсот рублей. Но наиболее эффективными считаются модели в ценовой категории две – четыре тысячи рублей.

Средняя стоимость приточных клапанов в стену:

Изображение/Модель	Средняя цена, руб	Объем поступающего воздуха, куб.метр в час	Диаметр, мм	Дополнительные характеристики
КИВ 125	1600	36-60	133	Противомоскитная решетка
Аэрэко	4200	5-40	100-125	Шумоподавление
КПВ-125	2450	54	125	Теплошумоизоляция
СВК В-75	2500	1,5-31	142	Теплошумоизоляция

В простейших исполнениях вентиляционные клапаны стоят недорого. Всего за 500-700 руб. можно приобрести неплохую модель от известного производителя.

Однако, если требуется несколько устройств с монтажом на длительный срок, то лучше не экономить и приобрести более технологичные и надежные приточные клапаны в стену, цена которых составит порядка 2-3 тыс. руб.

Это могут быть гигроуправляемые устройства, которые реагируют на изменения в показателях влажности и самостоятельно меняют рабочие параметры. В наиболее дорогих моделях предусмотрен датчик, выполненный из полиамидной ленты, который управляет створками, увеличивая или сокращая приток воздуха.

Также следует учитывать затраты на монтаж, которые при установке клапана в стену могут быть довольно внушительными. Как правило, специалисты монтируют приобретенные в их же компаниях устройства со значительными скидками, но все равно затраты на эту часть могут составить 1-2 тыс. руб.

Внутреннее устройство

На фоне оконного клапана приточный стеновой клапан обладает большим преимуществом, а именно: не допускает проникновения уличного шума и пыли; ему не страшна низкая температура; не загораживает световой проем окна; имеет несколько режимов подачи воздуха; создает хороший воздухообмен.

По форме бывают круглыми и реже прямоугольными, предназначаются для жилых и производственных помещений. Клапаны выпускаются многими производителями и отличаются друг от друга внешним видом, но существенных отличий в конструкции нет. Отличаются модели материалом и размерами, но функция неизменна и комплектующие идентичны.

Подробно рассмотрим устройство приточного клапана.

Составляющие стенового приточного клапана:

корпус, состоящий из трубы, диаметром от 6 до 13,3 см, изолированной изнутри теплозащитным материалом, т.к. стена может промерзать и это приведет к обледенению;
оголовок, т.е. декоративная крышка, которая устанавливается с внутренней стороны стены и укомплектована ручкой или рычажком для уменьшения воздушного потока;
мембрана, не позволяющая воздуху выходить в обратном направлении;
заслонка, регулирующая приток воздушных масс до 40 кубических метров в час. С наружной части стены воздух будет поступать внутрь в зависимости от положения заслонки;
губчатый фильтр для очистки приточного воздуха;
защитная решетка должна прикрывать вход в воздуховод снаружи, чтобы исключить проникновение мусора, насекомых и грызунов.

Отличительными могут быть только размеры трубы и материал, из которого она изготовлена. Обычно применяют пластиковую гильзу.

Также не во всех моделях имеется регулировка поступления воздуха, а ведь благодаря ей можно создать более благоприятный микроклимат в помещении. Системы регулирования бывают как ручные, так и с автоматическим управлением. Последние с помощью датчика влажности контролируют открывание заслонки для поступления необходимого количества свежего воздуха в помещение. Чем больше влажность в комнате, тем шире открывается заслонка и больше поступает свежего воздуха.

Существуют приточные клапаны и с принудительной вентиляцией, оснащенные вентилятором, который втягивает воздух либо выталкивает обратно. Отличительной характеристикой является большая производительность и преимущества в пропускной способности (800-1000 кубических метров в час); возможность установки дополнительных фильтров улучшает очистку воздуха; оснащаются системой подогрева.

Конструкция и принцип действия

Принцип действия вентиляционного клапана

Клапан вентиляции — это довольно простое устройство, работающее в автономном режиме. Принцип действия заключается в его открывании под давлением воздуха, движущегося под влиянием силы тяги. Когда она исчезает, клапан закрывается, предотвращая попадание в помещение загрязненных масс снаружи строения или из вытяжной шахты.

Стандартный приточно-вытяжной клапан имеет такую конструкцию:

Канал из пластика или металла. Труба может иметь круглое или квадратное сечение и различный размер. Длина канала составляет до 100 см из расчета на прокладку в толстой кирпичной стене.
Пластина, полностью перекрывающая воздуховод. Это и есть рабочая часть изделия. Она должна открываться максимально свободно, а в закрытом состоянии полностью перекрывать проем. Заслонка может быть цельной и иметь форму круга, квадрата или сделана в виде бабочки, поворачивающейся в обе стороны.
Фильтр. Применяется для задержки уличного мусора, предотвращения образования загрязнений внутри канала, на приводе и заслонке, а также вытяжки при установке принудительной вентиляции.
Крепежный механизм. Он представляет собой ось, на которой крепятся лепестки или заслонка. Другим вариантом являются петли. Клапан свободно подвешивается к ним или изделия оборудуются слабой пружиной. Некоторые модели оборудуются электроприводом для открывания и закрывания канала при слабой естественной тяге.

Приточный клапан в стену: как улучшить состояние атмосферы в помещении
