Установка насосной станции для колодца: 2 места монтажа

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

  • добыча воды из источника и ее подача в водопроводную систему дома;
  • выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
  • защита оборудования от самопроизвольного включения;
  • хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Каким должен быть хороший насос

Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).

Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.

Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы

Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки

Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.



Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

  • резьбовые соединения, чтобы не допустить протечек;
  • фильтры, которые нуждаются в периодической чистке;
  • реле для настройки показателей;
  • гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Как выбрать место для насосной станции

  • Насосная станция должна находиться в специально оборудованном техническом помещении.
  • Следует выбрать место подальше от жилых помещений, так как насос работает весьма шумно
  • Устанавливайте насос как можно ближе к колодцу
  • Так как станция работает на электричестве, техническое помещение должно быть сухим, нужно обеспечить хорошую вентиляцию.

После прочтения вышеперечисленных правил, было бы хорошо рассмотреть применяемые варианты размещения насосной станции.

Насосная станция в отдельном помещении

Наиболее подходящим местом расположения насосной станции станет отдельное помещение (такое размещение должно планироваться еще при проектировании дома). Таким образом, установка “пропишется” в вашем доме и будет занимать драгоценные метры.

Кроме того, с установкой, располагаемой в центре дома, есть один конфуз: скважина должна находиться под домом. Оставлять дом больше чем на 3-е суток не рекомендуется.

Если установка располагается в пристройке, то проблема не возникает: водопровод проходит вниз, а потом ниже промерзания грунта идет к колодцу. Однако в этом случае вертикальный отрезок водопровода остается незащищенным от действия холодов.

Вроде бы вариант капитальный, но есть еще одна проблема: шум. Работающая насосная станция принесет большие неудобства, если вы чувствительны к шуму. Вспомните, как тяжело засыпаешь в чужом доме…

Насосная станция в подвале (подполе)

Это довольно неплохой метод размещения насосной станции, экономящий полезную площадь дома. Для его реализации необходимо провести утепление подвала и уложить хорошо изолирующие звук напольные материалы. Посмотрите планировку дома с цокольным этажом.

Помещение для подключения насосной станции к колодцу должно подготавливаться заранее. В общем, это практически идеальная схема расположения элементов водоснабжения. Следует отметить, что водопровод располагается ниже отметки промерзания грунта.

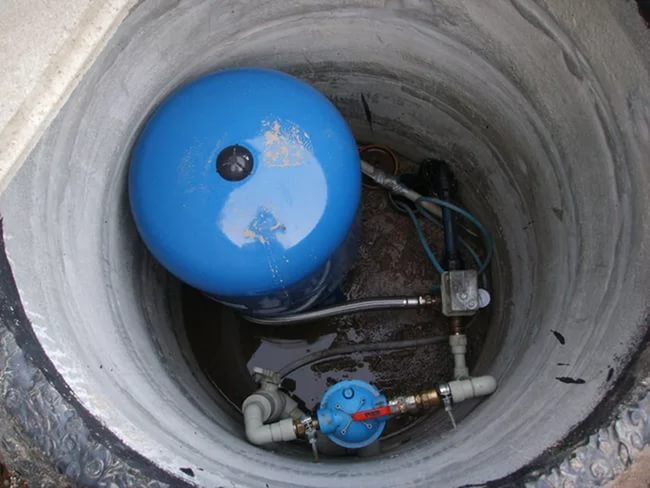

Насосная станция в колодце

Также довольно неплохой вариант, особенно, если у вас нет подвала или подпола. В этом случае насосная станция устанавливается внутри колодца на специальной площадке и не замерзает, обогреваясь теплом земли. Необходимо правильно рассчитать глубину этой площадки, чтобы не замерзали трубы. Труба, подающая воду, также должна находиться ниже уровня промерзания.

Преимущества этого варианта перед предыдущими:

  1. экономия места в доме;
  2. отсутствие шума в доме от работающего насоса.

Недостатками можно назвать сложность расположения и подключения дома, а также технического обслуживания (последнее решается покупкой переносной лестницы).

Крышка колодца должна закрываться. Читать про устройство кессона.

Устройство и принцип работы

Нагнетающее оборудование для подъема и подачи воды в дом имеет несколько важных рабочих узлов. К ним относятся:

  • Центробежный насос (погружной или поверхностный). Работает как всасывающее устройство, отвечающее за постоянное давление в системе.
  • Накопительный мембранный бак. Он же гидроаккумулятор. Резервуар отвечает за циклы включения-выключения насоса при его наполнении или опорожнении. Гидроаккумулятор поделен на секции специальной резиновой мембраной, которая меняет свое положение и давление в баке при падении или повышении уровня воды в нем.
  • Реле давления. Позволяет поддерживать стабильный показатель атмосфер в трубопроводе и накопительном резервуаре.

Работает насосная станция по такому принципу:

  • После монтажа и включения оборудования заборный шланг, оснащенный фильтром и обратным клапаном, всасывает жидкость в камеру агрегата. Отсюда вода направляется в мембранный бак до полного его заполнения.
  • Как только давление в гидроаккумуляторе поднимается до предельно высокого, насос самостоятельно отключается. В резервуаре есть постоянный запас жидкости.
  • При открытии крана в доме вода вытекает из накопителя и поступает в сантехнические точки. В этот момент происходит падение давления в баке до минимума. Это сигнал для насоса на очередное включение и забор жидкости из колодца.

Как установить погружной аппарат

В установке агрегата в источник участие должны принимать не менее двух человек. Монтажные работы системы от колодца до дома выполняются в следующей последовательности:

  • готовится проект водоснабжения, учитывающий модель погружного агрегата, систему автоматики, необходимое количество материалов для сборки водовода;
  • производится закупка оборудования, материалов и необходимых инструментов;
  • между шахтой и домом выкапываем траншею под водяную трубу, учитывая холода в вашем регионе и шириной 50 см. На дно рва насыпается (20 см) слой крупнозернистого песка, затем расстилается полотно геотекстиля для защиты трубопровода от грунтовой и поверхностной воды с абразивным песком;
  • на подготовленное основание укладываем в траншею трубы высокого давления из металлопластика или полипропилена, не поддающиеся коррозии, предварительно обернув теплоизоляционным материалом;
  • закрываем уложенную плеть водовода полотном геотекстиля;
  • в стенке шахты, на уровне дна траншеи, вырезаем отверстие под трубу, в которую вставляем оставленный конец водовода, длина ее должна составлять 30–40 см. Место вхождения трубопровода в колодезную камеру гидроизолируется;
  • к погружному электронасосу через штуцер подсоединяем клапан, к нему сквозь муфту – трубу высокого давления. Отрезок водовода заранее вымерялся с учетом глубины водоносного слоя. К специальному кронштейну на помпе подсоединяем страховочный трос из нержавеющей стали, а к электродвигателю – кабель. Провод закрепляем на трубе пластиковыми хомутами, чтобы не провисал;
  • над колодцем устраиваем из металлического уголка решётку для крепления страховочного троса;
  • в шахте, на конце трубы водовода, фиксируем тройник с шаровым краном, который служит для аварийного слива воды. Отвод от тройника, направленный в колодец, предназначен для подсоединения напорного трубопровода с помпой;
  • опускаем вручную подготовленную плеть с помпой в источник и закрепляем трос на кронштейне. Соединяем с патрубком тройника трубопровод от агрегата, используя сантехническую пасту для герметичности. Кабель от насоса прокладываем по траншее к дому;
  • для подачи воды в дом под фундаментом заводим водовод с кабелем в техническое помещение. Шланг подсоединяем к гидроаккумулятору, а кабель подключаем к автоматике;
  • приступаем к пусконаладочным работам, запускаем агрегат, проверяем на герметичность. После испытания зарываем траншею и приступаем к эксплуатации водоснабжения.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

Технология монтажных работ

Выбираем место

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

  • Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
  • Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
  • В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
  • Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

  • Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
  • На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
  • Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Труба с утеплителем в траншее

  • В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
  • Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
  • Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема установки

Далее нам необходимо подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

  • Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
  • Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
  • Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

  • Дюймовую муфту с наружной резьбой.
  • Стальной или бронзовый уголок с наружной резьбой.
  • Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
  • Соединение-«американку».

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Предпусковая настройка

Воду для настройки можно залить через воронку

  • Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
  • Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
  • Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

  1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
  2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
  3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
  4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
  5. На металлической трубке адаптер опускается в скважину.
  6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

2 Учитываемые характеристики при выборе

Выбирая глубинный электронасос, следует обращать внимание на его технические характеристики

2.1 Производительность

Производительность устройства – это объем воды в литрах, который он перекачивает за единицу времени.

Необходимая производительность аппарата зависит от расхода воды.  Расход воды равен потребностям жильцов в воде. Определяется он сложением расхода жидкости из всех потребителей, например, ванны, умывальника, стиральной машины, унитаза и т. д.

Считается, что на 1 человека норма потребления воды из простого водопровода составляет 95 л/сут.  Пользование ванной увеличивает расход до 150 л, а водонагревателем – до 190 л. Душ увеличивает потребление до 250 л, автономная система отопления – до 360 л/сут, или 15 л/ч.

Однако данные показатели не показывают реальный расход жидкости, ведь сантехприборы не работают все одновременно

Для аппарата важно лишь обеспечить водой все точки потребления в часы пик, когда  жильцы хотят приготовить еду, помыть посуду, принять ванну, полить огород

2.2 Напор

На необходимый напор  погружного аппарата влияет глубина колодца, зеркало воды, удаленность  колодца от дома. Для расчета данного показателя существует формула:

Н тр = Н гео + Н потерь + Н своб, где

  • — Н тр – напор помпы;
  • — Н гео – перепад между глубиной источника и наивысшей точкой в трубопроводе;
  • — Н потерь – сумма потери напора от трения жидкости в трубопроводе. При расчете его учитывают угловые элементы, тройники, материал труб.
  • — Н своб – свободный напор, необходимый для нормального использования сантехники.

2.3 Мощность

От мощности механизма зависит и напор. Данная характеристика указывает  объем работы, производимый аппаратом за единицу времени. Чем больше мощность, тем выше создаваемое двигателем давление и тем больше жидкости выкачает помпа. Однако слишком мощный колодезный насос также может создать проблемы. При излишне высоком напоре неудобно пользоваться водой. И при выкачивании чрезмерного объема жидкости устройство будет часто отключаться, что повлияет на срок его службы.

Обустройство водоснабжения из колодца с помощью насосной станции

2.4 Другие характеристики

Большинство моделей насосов небольших размеров, которые позволяют использовать их и для колодцев, и для скважин.

КПД устройства также является важной характеристикой

Двухтрубная насосная станция

При условиях, когда необходимо поднять воду с глубины больше 8 м и имеется насосная станция с поверхностным насосом, систему необходимо доукомплектовать. Для этого на всасе насоса устанавливается специальное устройство, называемое эжектор.

В этом случае в колодец или скважину опускают две трубы различного диаметра. В большинстве случаев 32 мм труба для всаса и 16 мм труба на рециркуляцию.

В корпусе эжектора смонтировано сопло зауженного сечения. Вода по трубе с рециркуляции подается в камеру эжектора. За счет сужения скорость потока воды на выходе сопла больше, нежели в трубе на всасе. Вода создает зону повышенного давления, обеспечивая необходимый подпор на всасывающем трубопроводе. Под соплом образуется зона пониженного давления, что обеспечит подачу воды в эжектор из скважины.

Насосные станции с эжектором могут поднять воду с глубины до 30 м.

На всасывающую трубу эжектора также необходимо установить обратный клапан с фильтром грубой очистки. Подсоединить трубу с обратным клапаном к выходу всасывающей камеры.

1 — обратный клапан с фильтром; 2 — эжектор; 3 — линия всаса; 4 — труба рециркуляции

Насосные станции с выносным эжектором могут находиться на значительном удалении от источника воды — до 40 м по горизонтали, что дает возможность установки станции в доме без устройства дополнительных технических сооружений.

Вывод: стоит ли подключать насосную станцию в частном доме

Наличие автономной системы водоснабжения в частном доме – это возможность всегда пользоваться преимуществами бесперебойной подачи воды, оптимального напора, распределения воды по всем приборам в доме.

За счёт хранения воды в гидробаке вашем доме всегда будет ее запас. Даже с перебоями в системе водоснабжения жильцы не останутся без воды. Ключевым преимуществами установки насосной станции считают:

  • независимость от централизованного водоснабжения, что особенно актуально в небольших посёлках, загородных коттеджах;
  • высокая эффективность системы водоснабжения;
  • всегда есть запас воды, на который вы сможете рассчитывать даже при сбоях с электричеством;
  • соблюдение стабильного напора и величины давления;
  • обеспечивается длительный срок эксплуатации бытовых приборов, которые работают с потреблением водоснабжения;
  • возможность снизить расходы на электропотребление.

Установка насосной станции частном доме будет оправданной, если она сможет выполнять полноценно свою функцию. Это означает, что система должна обеспечивать потребности постоянных жильцов. При выборе оборудования нужно оценивать технические особенности конкретной модели насоса и условия эксплуатации источников воды

Среди технических характеристик насоса наиболее важной считают производительность насоса. Оборудование должно работать с определенным напором, который сможет удовлетворить потребности в воде для бытовых нужд.
