Установка и подключение насосной станции

Нюансы утепления

Основная проблема заключается в удаленности распределительного колодца от отопления дома. Делать отдельную магистраль для обогрева 1-15 м² нецелесообразно. Поэтому необходимо продумать другие способы утепления. Но перед этим следует ознакомиться с условиями эксплуатации насосной станции.

Обычно она представляет собой колодец, находящейся ниже уровня грунта на 0,5 м. Ее габаритные размеры составляют 1х1 м при высоте до 0,7 м. Стенки изготавливаются из кирпича или шлакоблока. В редких случаях используется метод заливки бетоном. Эти материалы обладают высокой теплопроводностью, и не могут обеспечить должный уровень теплоизоляции. Для ее обеспечения понадобится предпринять дополнительные меры.

При выборе способов сохранения тепла учитываются условия эксплуатации насосной станции:

  • Вентиляция. Для нормального уровня воздухообмена обязательно устанавливается труба диаметром около 50 мм. В зимний период именно она является основным источником тепловых потерь. Перекрывать ее нельзя ни в коем случае, так как в результате повышения влажности возрастет вероятность поломки электрооборудования;
  • Влияние на материал изготовления стен. Самой распространенной ошибкой является установка утеплителя на внутренние стены колодца. В результате этого происходит смещение точки росы, и как следствие – повышение влажности стен;
  • Защита от паводков. Следует позаботиться не только о хорошей степени теплоизоляции, но и предотвратить попадание воды во время таяния снега или в дождливую погоду. Поэтому помимо утеплителя насосная станция должна быть герметична со стороны грунта и верхней крышки.

На первый взгляд выполнение этих условий не оставляет выбора метода поддержания нужного уровня температуры внутри станции. Поэтому следует воспользоваться несколькими способами сохранения микроклимата.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.

Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

  • резьбовые соединения, чтобы не допустить протечек;
  • фильтры, которые нуждаются в периодической чистке;
  • реле для настройки показателей;
  • гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Подключение оборудования

Выбрать агрегат для подкачки воды и определиться с местом его установки – это далеко не все требуемое, для того чтобы начала работать насосная станция. Схема подключения ее должна быть также выполнена правильно. В противном случае вся система работать будет с перебоями или недостаточно эффективно.

Какой будет схема подключения насосной станции? В каждом конкретном случае она зависит от места, выбранного для размещения оборудования. Но вне зависимости от этого в такую схему будет входить следующее:

  • всасывающий трубопровод, опускаемый в колодец или скважину и идущий до насосной станции;
  • само оборудование;
  • трубопровод, который идет далее к потребителям.

Такова общая схема, по которой производится подключение насосной станции для частного дома. Обвязки же в каждом конкретном случае могут быть различными. Ниже будут рассмотрены наиболее распространенные случаи.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

  1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
  2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
  3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

  1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
  2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
  3. Обустройство внешней гидроизоляции из гравия.
  4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

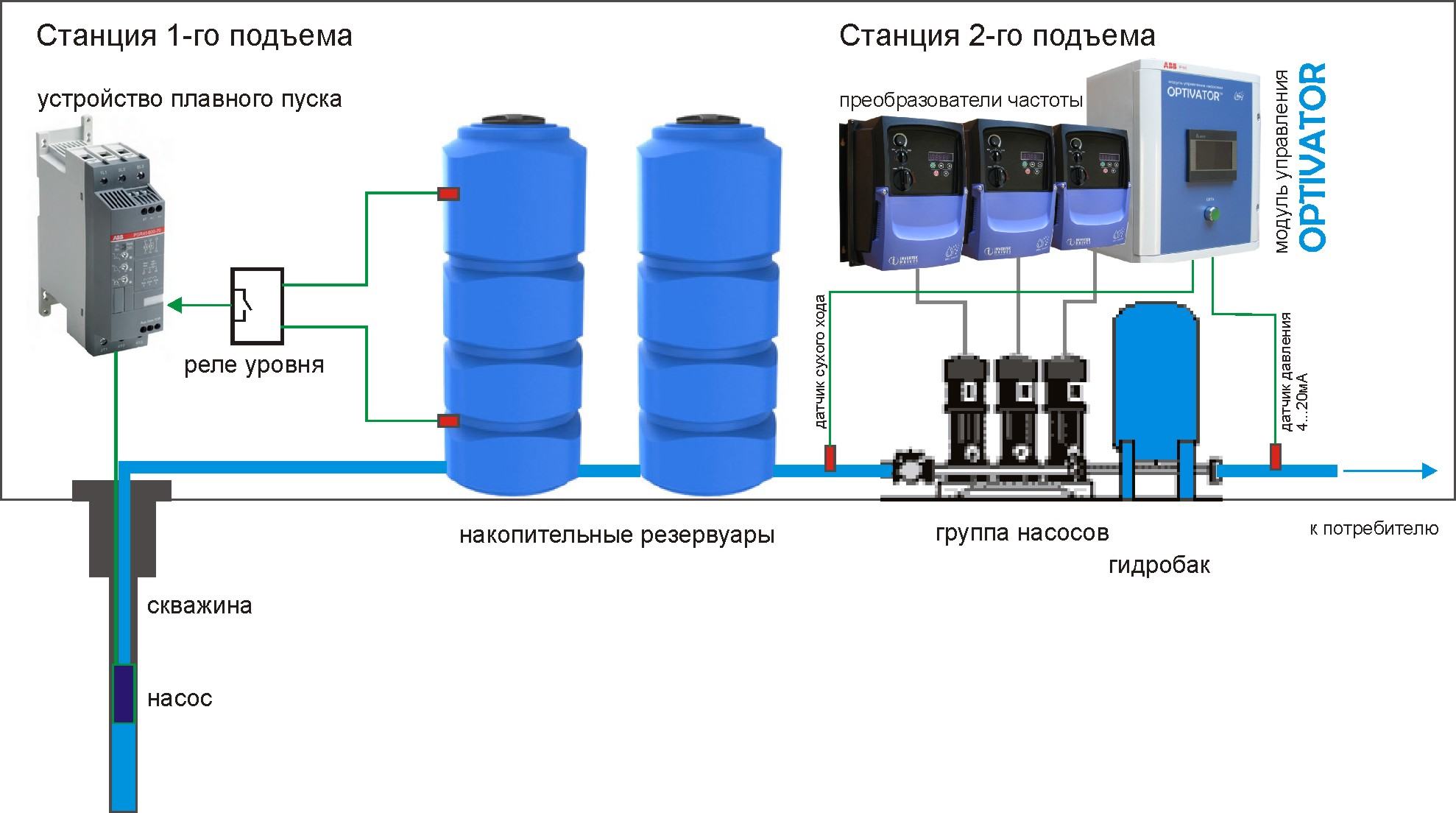

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

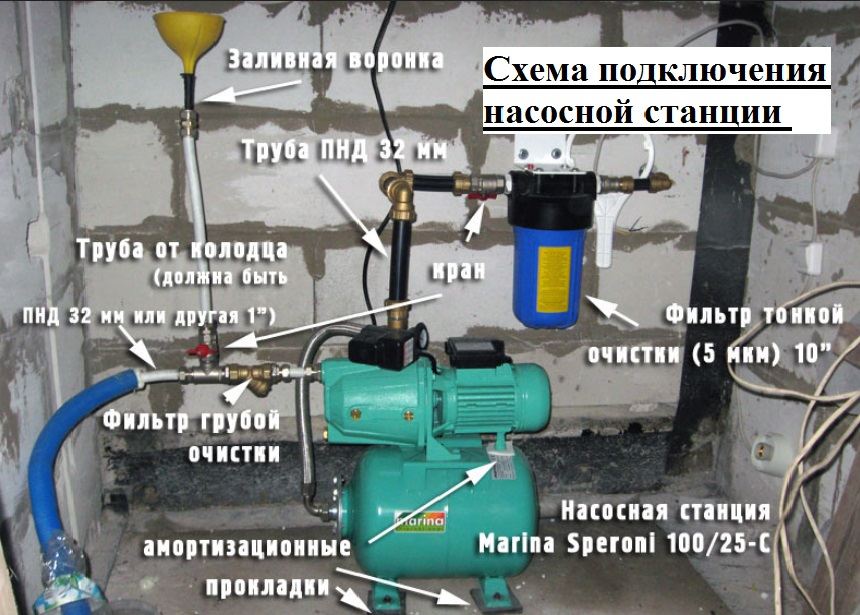

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Готовые решения насосных станций на глубинном насосе

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.

Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Насосная станция Водомет-Дом

Система джилекс водомет дом

Компания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).

Давайте разберемся в том, что входит в состав данной насосной станции:

  • Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
  • Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
  • Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
  • Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
  • Корпус фильтра — колба для картриджей 10 дюймов.
  • Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза.

Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Чем руководствоваться при выборе водяной насосной станции

Первое на что необходимо обращать внимание при покупке станции – это мощность насоса. От этого показателя зависит напор воды в системе и ее расход

Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора

Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч

Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора. Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч.

Водяная насосная станция

Показатель напора также выносится в таблицу характеристик станции отдельно. В паспорте он указан как расстояние, на которое насос подает воду. Но по факту этот параметр означает давление, которое способна создать станция. Так, указанный напор в 40 м, показывает, что насос создаст давление в 4 атмосферы в идеальных условиях. Поскольку при работе возникают некоторые потери давления на разводку трубопровода, а также подъем воды на определенную высоту, этот показатель будет значительно ниже.

Важно! Не всегда мощное устройство оправдывает вложенные в него средства. Как правило, производительность такой системы будет превышать наполнение скважины

Для того чтобы избежать этого, необходимо учитывать и параметры колодца

Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата

Для того чтобы избежать этого, необходимо учитывать и параметры колодца. Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата.

Также при выборе водяной насосной станции необходимо учесть автономность работы агрегата. Это понадобится пользователям, обитающим в местности с проблемами в подаче электроэнергии. Для обеспечения бесперебойной работы насоса можно дополнительно установить на участке генератор, либо солнечный аккумулятор.

Виды оборудования

Делятся на два типа:

  • автоматические;
  • самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

  1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
  2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
  3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

  • глубина до 10 м позволит выбрать однотрубное подключение станции;
  • глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Распространенные ошибки при монтаже


При выборе оборудования нужно грамотно рассчитать необходимую мощность

Если вы залили воду, а запустить установку никак не получается — вода не поступает либо идет рывками — нужно разбираться. Есть несколько вероятных причин:

  • Отсутствует обратный клапан на всасывающем трубопроводе, помещенном в источник, или он не действует.
  • Где-то на трубе есть негерметичный стык, через него происходит подсос воздуха.
  • Продуктивность станции не отвечает количеству потребляемой воды.
  • Слишком высоко сопротивление трубопровода — нужна труба с большим сечением либо с более гладкими стенками.
  • Зеркало воды расположено чересчур низко.
  • Не достаточно мощности насоса.

Частые отключения и включения происходят в результате неправильной установки гидравлического бака. Электрический двигатель насосного оборудования может поломаться из-за перебоев с электроснабжением, резервный источник питания способен решить эту проблему. При частых скачках напряжения в электросети нужны автоматы защиты и стабилизаторы.

Для проверки оборудования на предмет поломки протестируйте его, поместив короткий подающий трубопровод в емкость с водой. Если все функционирует, проверьте трассу, глубину всасывания и обратный клапан.
