Виды агрегатов
Для рассматриваемого колодца подходит поверхностный агрегат Speroni SVM-100. Он качает 3 м³ в час, при этом напор равняется 53 м. Диаметр оборудования находится в пределах 96 мм, поэтому его можно использовать для скважин с окружностью в 100 мм. При покупке насосного агрегата рекомендуется выяснить его технические характеристики.
Если значение диаметра ствола 100-125 мм, то можно установить погружный насос до 4 дюймов. Для скважины рассматриваемой глубины можно использовать центробежные насосные агрегаты, у которых есть двойной обратный клапан.
У насоса должна быть многоступенчатая конструкция. Лопасти, установленные на валу, должны иметь специальную форму для скважины в 30 м. Если учитывать диаметр ствола, для рассматриваемого колодца подойдет модель «Водолей». Его мощность равняется 2,3 кВт, а производительность — 4 м³/ч.
Напор насоса должен быть таким, чтобы при максимальном расходе жидкости давление не падало. Такое давление равняется 3 атм. и его задает реле управления насосом. Для рассматриваемого колодца подойдет насос «Малыш», «Водолей» или Grundfos. Для этих агрегатов характерен минимальный диаметр, который способен обеспечить напор в 75-120 м. Их производительность колеблется в пределах 2-6 м³/ч.
Модели германского производителя Grundfos обеспечивают напор от 75-120 м (минимальный диаметр). Производительность насосных агрегатов колеблется в пределах 2-6 м³/ч. Можно установить погружной насос Pedrollo. В нем есть 2 обратных клапана, защита агрегата от работы «на сухую». Мощность мотора равняется 5,2 кВт, а максимальный напор равняется 75 м. Расход жидкости превышает 1,5 м³/ч. Насосы данного производителя серии QS4X-12 220 V (ZDS) обеспечивают напор воды в 75 м. При этом мощность равняется 5,2 кВт.
Самые качественные насосы для скважины глубиной 15-20 м
BELAMOS 3SP 60/1.8 (600 Вт)
Среди плюсов, которые часто отмечают пользователи данного погружного насоса, стоит выделить простую эксплуатацию. Замену винтового механизма насоса легко сделать самостоятельно. Для этого не обязательно пользоваться услугами сервисного центра.
Мощный двигатель позволяет насосу запускать работу 20 раз в час, за который он может перекачать до 1,8 кубических метра воды, температура которой не должна быть выше 35 градусов.
Модель подойдёт для использования в системах индивидуального водоснабжения.
Диаметр скважины в этом случае должен превышать 10 сантиметров. Двигатель оснащён термозащитой, масляная ванна которой помогает ему работать дольше в воде.
Преимущества:
- стабильность напора;
- работает без перегрева;
- не шумит;
- универсален в использовании.
Недостатки:
нет защиты от сухого хода.
UNIPUMP ECO 2 (750 Вт)
Экологически чистые материалы входят в состав данной модели, что позволяет использовать его для подачи питьевой воды, а не только для бытовых нужд. Насос является бесшумным, подключается к сетям с напряжением в 220/230 В. Эту модель необходимо размещать только в тех колодцах и скважинах, диаметр которых больше 11 см. С помощью агрегата организовывают полив или орошение участка.
Покупателями отмечается хорошая работоспособность данного устройства, напор которого составляет 60 м. Его можно погрузить в скважину на глубину в 2 десятка метров, он обеспечит перекачку до 4,8 кубических метра воды в час.
Этот насос нельзя использовать в колодцах, где есть ил или песок. Вода не должна содержать более 100 г примесей на кубометр.
Работа двигателя начинается медленно, с постепенным увеличением оборотов. Агрегат оснащён защитой от перегрева. В комплект насоса входит сетевой шнур, длина которого равна 30 метрам.
Преимущества:
- высокопроизводителен;
- бесшумный;
- длинный кабель;
- используется для питьевой воды.
Недостатки:
- не защищен от сухого хода;
- отсутствует обратный клапан.
DELTA НП2-55/60 (900 Вт)
Модель относится к погружному типу. Двигатель с мощностью 900 Вт. Может работать на глубине до 15 м. Напор насоса равен 60 м, в течение часа он способен перекачать 3,3 кубических метра чистой воды.
Нержавейка, из которой сделан корпус, защищает его от коррозии и помогает установке работать дольше.
Эта модель относится к бюджетному сегменту, подходит для частых домов с целью поливки сада или огорода.
Встроенное термореле остановит систему при критических температурах. При температуре выше 35 градусов насос автоматически прекращает работать.
Устройство бесшумное, не вызывает трудностей при эксплуатации. В комплект оборудования входит сетевой кабель, длина которого равна 20 метрам, и который подключают к напряжению 220/230 В.
Преимущества:
- высокопроизводителен;
- практически не шумит;
- мощный напор.
Недостатки:
нет защиты от сухого хода.
При выборе скважинного насоса обращайте внимание на гарантии производителя и наличие сервисных центров в вашем городе. ✦ Секреты садовода:Какой самый лучший насос для полива из бочки стоит приобрести?
✦ Секреты садовода:Какой самый лучший насос для полива из бочки стоит приобрести?
Смотрите видео: насосы для скважины
Пожалуйста, оцените наш материал:
Мне нравитсяНе нравится
Лучшие обычные поверхностные водяные насосы
Самыми востребованными на российском рынке являются обычные поверхностные помпы. Они используются домовладельцами для водообеспечения, полива грядок и откачивания талой воды. Такие модели отличаются простотой конструкции и установки. Эксперты выбрали несколько интересных водяных насосов.
ДЖИЛЕКС Джамбо 70/50 П (1100 Вт)
Рейтинг: 4.9
Оптимальный баланс между ценой и техническими параметрами удалось найти отечественному производителю при разработке модели ДЖИЛЕКС Джамбо 70/50 П. Центробежный насос укомплектован мощным мотором (1100 Вт), который поднимает воду на отметку 50 м. Пропускная способность помпы составляет 4,2 куб. м/ч. Глубина забора воды ограничивается 9 м. Эксперты по достоинству оценили встроенный эжектор, который облегчает установку и эксплуатацию насоса. К плюсам модели следует отнести и плавный пуск. ДЖИЛЕКС Джамбо 70/50 П завоевывает золото нашего обзора.
Пользователи характеризуют российский насос как отличный, мощный и неприхотливый прибор. Его долговечность достигает 8-10 лет, а реальная глубина погружения ограничивается 10 м. Придраться можно разве что к шумной работе.
- доступная цена;
- мощность;
- неприхотливость;
- большая глубина всасывания.
шумная работа.
Wilo PB-400EA (550 Вт)
Рейтинг: 4.8
Высокой производительностью (4,5 куб. м/ч) обладает одноступенчатый насос Wilo PB-400EA. Прибор может использоваться как в бытовом секторе, так и жилищно-коммунальном секторе. Благодаря функции повышения давления и высокой рабочей температуре (до 80ºС) устройство успешно применяется в отопительных магистралях. Несколько уступает модель победителю обзора в таких параметрах, как максимальный напор (до 20 м) и мощность (550 Вт). Зато модель выглядит достаточно стильно, она имеет компактные габаритные размеры. Поэтому помпа становится серебряным призером.
Пользователям нравится высокая производительность, низкое энергопотребление, защита от сухого хода. Недовольство вызывает вибрация и высокий уровень шума. Но главным недостатком они считают высокую цену.
- компактность;
- высокий напор;
- функция давления;
- защита от сухого хода.
- сильная вибрация;
- высокая цена.
Metabo P 4000 G (1100 Вт)
Рейтинг: 4.7
Широко используют в быту отечественные домовладельцы поверхностный насос Metabo P 4000 G. Он подойдет как для водообеспечения жильцов дома, так и для полива огорода. Эксперты отдали модели бронзу обзора за высокую мощность (1100 Вт), приличную высоту подъема (46 м) и хорошую глубину погружения (8 м). Помпа реализуется по демократичной цене, уступая лидерам в пропускной способности (4 куб. м/ч).
У пользователей есть сомнения по поводу заявленной производительности. Они сравнивают модель с советскими насосами, которые при такой же пропускной способности качали больше воды за единицу времени. Но в плане дизайна и уровня шума современный импортный агрегат выглядит предпочтительнее. К тому же помпа демонстрирует завидную долговечность.
- высокая мощность;
- доступная цена;
- красивый внешний вид;
- тихая работа.
- выключается в жаркую погоду;
- небольшая производительность.
Hammer NAC 1000A (1000 Вт)
Рейтинг: 4.6
Привлекательной ценой отличается от конкурентов поверхностный насос Hammer NAC 1000A. Китайский прибор достойно выглядит и в техническом плане. Высокая мощность электродвигателя (1000 Вт) позволяет помпе обеспечить рекордную для этого класса производительность (4,6 куб. м/ч). Максимальная высота водяного столба достигает 45 м, устройство способно поднять воду с глубины 8 м. Экспертам понравилась надежность конструкции, а также низкий уровень шума во время работы.
Отечественные потребители лестно отзываются о китайском насосе. Он недорого стоит, обладает хорошими техническими параметрами, не напрягает жильцов своим шумом. Некоторые пользователи испытали сложности с первым запуском, другие жалуются на отсутствие комплектующих и запчастей.
Количество потребления воды среднестатистическим человеком
Количество потребления воды для питья среднестатистическим человеком
Для выбора погружного насоса в основном важна не его потребляемая мощность, а количество литров в минуту или в час, которые он способен подать на домашнюю насосную станцию. Но для того чтобы выбирать агрегат по этому параметру, следует произвести расчет потребляемой воды всеми членами семьи, одновременно проживающими в доме. Это позволит минимализировать упадок давления при одновременном открытии кранов в нескольких точках. Есть, конечно, ещё немаловажные факторы, ль которых зависит давление, но об этом немного позже.
| Назначение потребления воды в сутки | Литраж |
| Принятие ванной, душа и прочий уход за телом | 60 |
| Туалет (унитаз, биде) | 34 |
| Стирка в машине-автомате | 28 |
| Обычная мойка посуды | 6 |
| Приготовление пищи и питьё | 3 |
| Прочие расходы | 5 |
| Итого | 136 |
Таблица суточного потребления воды человеком
Перед вами таблица суточного потребления воды человеком, но это усредненные данные – может быть меньше, может быть больше, причём если говорить про увеличение потребления, то оно может увеличиться в полтора два раза и даже больше. Например, если вы используете гидротехническое сооружение или просто обычный шланг для полива огорода (скважина ваша и ограничивать количество выкачиваемой воды никто не вправе), то расход будет зависеть от площади вашего огорода и здесь понадобятся отдельные вычисления, которые вы сможете сделать самостоятельно. Конечно, в таких ситуациях невозможно определить какую-то норму, но некоторые хозяева рассчитывают примерно так: ведро воды на четыре-пять кустов картофеля, три ведра под взрослое фруктовое дерево, ведро под куст винограда или два ведра на клумбу и так далее, а потом всё это добавляют к общей суточной норме.
Но если огород можно поливать не каждый день, причём делать это тогда, когда в доме вода не используется (никто не моется, не стирает и не варит еду), то от обычного потребления деваться некуда. Допустим, семья состоит из четырёх человек, значит, в среднем в сутки будет расходоваться 136*4=544 литры воды, но всё дело в том, что суточная норма расходуется в течение дня, значит, придётся раскинуть эти показатели на 12 часов: 544/12≈45,33.
Как видите, это не так уж и много, даже если увеличить эту цифру вдвое с учётом полива огорода и резервным запасом мощности – 100-120 л/час. По сути, с такой нагрузкой справится любой глубинный насос, если правильно отрегулировать давление для пуска и остановки агрегата. Но нормой принято считать 300 л/час на человека (учитывается интенсивное потребление и форс-мажорные ситуации), тогда на семью из четырёх человек придётся рассматривать цифру 300*4=1200 л/час (запомните эти цифры).
Примерный расчёт параметров насоса
Основными характеристиками насоса являются два показателя: производительность (Q), которая измеряется в м3/час, либо л/мин, и напор (Н), измеряемый в метрах. Производительность (подача) насоса – это количество жидкости, которое может быть перекачано насосом за определённую единицу времени.
Итак:
- Напорная характеристика не является геометрическим показателем высоты столба поднимаемой воды, а представляет собой показатель энергии, сообщаемой насосом перекачиваемой жидкости.
- Попробуем вместе решить такую задачку. Допустим: вам нужен насос для скважины 30 метров, с динамическим уровнем воды 12м, которая находится в 25м от дома. Вы подсчитали, что вам требуется 3,5м3 воды в час, а высота дома равна 6,5м. Сначала определяете минимальную характеристику напора, необходимую для снабжения водой данного здания.

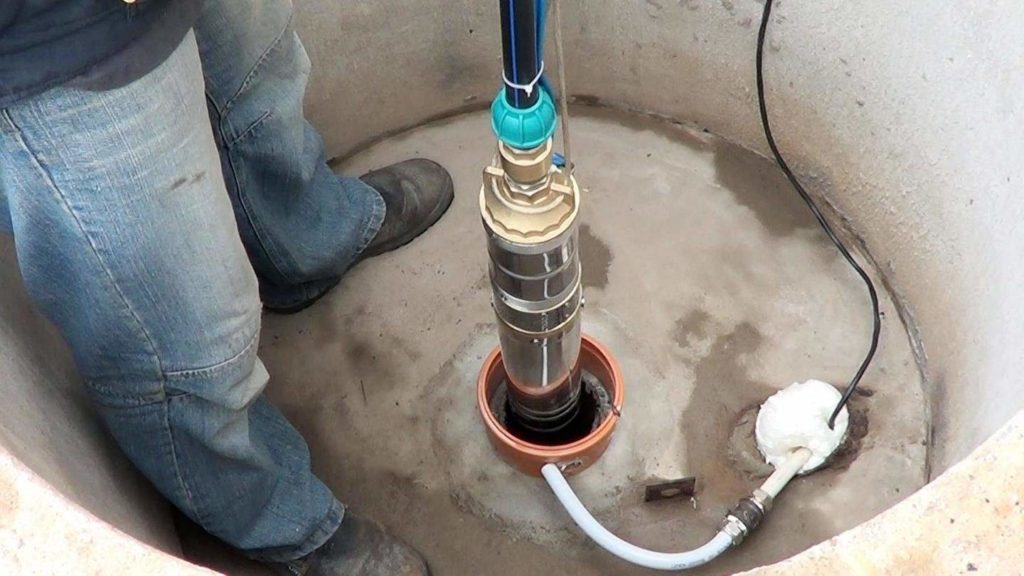

Установка насоса в скважину своими руками
- Насос, обеспечивающий водоснабжение дома, должен обладать минимальной напорной характеристикой 6 метров. Прибавляем к ней высоту здания, и умножаем на 1,15 (коэффициент водопроводного сопротивления). Таким образом: Нмин. = (6,5+6)*1,15 = 14,4м.
- Мы получили расчётный напор, к которому нужно прибавить расстояния от уровня воды до поверхности земли, и расстояние до дома. На каждом десятке метров горизонтальной трассы, теряется 1м напора, в нашем случае, это 2,5м. Прибавляем их к общей сумме, и получаем Н = 14,4+12+25+2,5 = 53,9м. Итак, нам нужен насос с напором 53-54м.
- Производительность может быть и немного меньше расчётной, так как все краны одновременно в доме никогда не открываются. В любом случае, в системе водоснабжения должен присутствовать гидроаккумулятор (см. Гидроаккумулятор для скважины: виды оборудования и способы его использования) — вот он и обеспечит необходимый расход.
Насос для скважины 30м
Под наш расчёт идеально подходит одна из моделей итальянского производителя Speroni SVM-100, представленный в качестве примера на фото сверху. Он качает 3м3 в час, с напором 53м, и может погружаться на глубину 30 метров. Диаметр данного насоса 96 мм, а значит, он предназначен для скважин с размером обсадной трубы не менее 100 мм. Цена указанной модели варьируется в пределах 16000-16600 рублей.
Паспорт насоса содержит все технические характеристики, а подробная инструкция по монтажу позволяет произвести обвязку скважины без привлечения специалистов. Производитель так же чётко регламентирует условия эксплуатации, при которых гарантируется наиболее длительный срок службы изделия. Придерживайтесь его рекомендаций — и никаких проблем.
Различия поверхностных и погружных агрегатов
Выбирая насос, в первую очередь необходимо четко представлять себе особенности его конструкции и рабочие качества. Это позволит получить нужную модель и освободить себя от лишних проблем.
Распространены две конструкции скважинных насосов:
- погружные
- поверхностные
Рассмотрим их особенности внимательнее.
Виды поверхностных насосов
Основной особенностью поверхностных насосов является способ размещения — они находятся вне скважины (на поверхности), не погружаются в воду. Это значительно упрощает ремонт или обслуживание, а также значительно упрощает установку насоса — требуется лишь разместить его на ровной площадке, подать напряжение питания (220 или 380 В), и опустить всасывающий патрубок в скважину на всю ее глубину.
Эта особенность заметно ограничивает применение таких конструкций на практике, хотя при равных условиях пользователи всегда выбирают именно поверхностные модели. Многие пользователи недовольны высоким уровнем шума во время его работы, но этот недостаток легко устраняется с помощью установки защитного короба.
Основные разновидности поверхностных насосов:
- центробежный
- вихревой
- с внешним эжектором (жидкостно-кольцевые)
Центробежный
Первый вариант конструкции встречается чаще всего. Основным его элементом является крыльчатка, а всасывание воды производится через патрубок, расположенный по оси вращения. Жидкость поступает по трубопроводу и с усилием выталкивается лопастями рабочего колеса в напорный патрубок, установленный в радиальном направлении.
Вихревой
Вихревые насосы работают на схожем принципе, только всасывающий патрубок у них смещен относительно оси вращения и находится рядом с подающей трубой. Лопасти имеют специальную форму, образующую вихри. Кроме того, их количество намного превышает число лопаток центробежных насосов. Благодаря им жидкость выталкивается из крыльчатки с гораздо большим усилием. Вихревые конструкции предназначены только для работы с чистой водой, без примесей песка или иных частиц.
Жидкостно-кольцевой
Третий тип конструкции основан на подаче жидкости с помощью лопастей, установленных на роторе, погруженном в воду. При вращении возникает центробежная сила, выталкивающая воду в выходной патрубок. Из-за этого возникает разрежение, благодаря которому вода всасывается в рабочую камеру.
Виды погружных насосов
Высота, на которую погружной насос способен поднять воду, значительно превышает показатели поверхностных конструкций — до 100 м и более. При этом, для правильной установки насоса надо точно знать динамический уровень воды в скважине и опускать насос на глубину, несколько превышающую это значение.
Существует две разновидности погружных насосов:
- вибрационные
- центробежные
Вибрационные
В основе работы таких устройств лежит принцип воздействия магнитного поля на сердечник, соединенный с мембраной. Она изгибается, закачивая воду в рабочую камеру, откуда она выводится при обратном ходе мембраны. Однако, специалисты не рекомендуют использовать вибрационные насосы в скважинах, так как они разбивают ее донную часть и выводят ее из строя.
Центробежные
Ее лопатки производят одновременное всасывание потока воды с помощью центрального патрубка, и выброс потока в радиальном направлении и с многократно увеличенной энергией. Возможности таких насосов намного выше, чем у вибрационных моделей, но износ рабочей части наступает гораздо раньше.
Для колодцев
Кроме этого, различают погружные насосы для колодцев и для скважин. Первые предназначены для работы в условиях большого рабочего пространства, поэтому диаметр их корпуса может быть достаточно велик.
Для скважин
Скважинные модели рассчитаны на погружение в обсадную трубу ограниченного размера. Если выбрать насос, слишком плотно входящий в гильзу, при температурном уменьшении диаметра обсадной трубы корпус может застрять и не выйти наружу для проведения ремонта или обслуживания.
2 Выбор по параметрам скважины
Помимо характеристик насоса учитывать требуется еще и параметры самой скважины. Касается это следующих факторов:
Несколько моделей скважинных насосов Pedrollo
- Диаметр скважины.
- Глубина выработки.
- Дебит.
Данный параметр указывается в паспорте скважины (если, конечно, бурение выполнялось профильной организацией). При необходимости можно и самостоятельно произвести замер.
В зависимости от этого выбирается и диаметр самого насоса – скважинные модели отличаются компактным корпусом, однако некоторые выработки очень узкие, и среднестатистический вариант попросту не влезет в трубу. Кстати, что касается диаметра – большинство моделей предназначаются для 4-хдюймовых выработок (1 дюйм = 2.54 см).
Глубина выработки – ключевой параметр любой скважины. В отличие от колодцев, вода в которых «стоит» на уровне до 10 метров, скважины являются более глубокими источниками – некоторые из них могут быть глубиной и по 40, и по 60, или даже по 100 метров и более.
Опять-таки – данный параметр указывается в паспорте, но при необходимости можно его измерить: опустив в выработку сухой трос или веревку с привязанным на конце грузом, а затем – замерив ее длину. В зависимости от глубины требуется выбирать и насос.
Большинство моделей рассчитаны на подъем воды с глубины до 70-80 метров, так что если Ваш источник глубже (скажем – 100 метров) – то и устройство требуется выбирать внимательнее.
Третьим параметром является дебит скважины – или ее производительность. Это значение характеризует количество воды, которое можно получить из выработки. Точно такой показатель определить никак нельзя – поскольку он не является постоянным, и может изменяться (в зависимости от времени года, погоды, наличия/отсутствия других скважин поблизости и так далее).
Скважинный насос Grundfos серии SQ
Примерно дебит вычисляется по следующей формуле:
- определяется, за сколько времени воду из скважины можно полностью выкачать;
- определяется, за сколько времени скважина вновь полностью наполнится водой;
- первое число делят на второе.
Получаемый результат и будет примерным дебитом выработки.
Важные моменты при выборе насосов по конструктивным особенностям
Тип рабочего колеса определяет технические параметры насосов, поэтому при выборе устройства нужно обратить внимание на эту характеристику. Ключевыми параметрами при выборе агрегата также считаются – высокая эффективность, надежность и минимальное обслуживание
Эти критерии часто зависят от типа рабочего колеса, предусмотренного конструкцией. Выделяют следующие виды:
- Открытые рабочие колеса. Не имеют переднего или заднего кожуха. В таком случае элементы насосов быстро стираются. В такой конструкции лопасти должны быть довольно толстыми. Они должны иметь механическую прочность, чтобы обеспечивать надежность и долговечность при перекачивании жидкости. Дополнительная толщина приводит к уменьшению проходного сечения. Утечка в рабочем колесе вызвана зазорами спереди и сзади лопасти. По мере износа насоса эти зазоры уменьшаются. Преимуществом открытых рабочих колес является то, что они почти не развивают гидравлических осевых нагрузок и модели с такими элементами стоят относительно дешевле.
- Закрытые рабочие колеса. Они имеют кожух и ступицу, прикрепленные на поверхности корпуса. В таких насосах исключены утечки через лопатки. Толщина лопасти должна быть уменьшена, что увеличивает проходное сечение через крыльчатку. Два кожуха также обеспечивают осевую опорную поверхность. Минусом считают то, что в закрытых крыльчатках любой мусор, попадающий на лопасти, застревает. Убрать его можно только вручную. Процесс очистки в насосе требует трудоемкой и дорогостоящей разборки оборудования.
- Полуоткрытые рабочие колеса имеют только один кожух спереди или сзади. Жидкость имеет только один путь утечки через лопасти. В этом случае потери на утечку уменьшаются, что делает их более эффективными, чем полностью открытые конструкции рабочего колеса. Открытие одной стороны рабочего колеса делает возможным выход твердых частиц, которые могут засорить закрытые рабочие колеса. Их основным недостатком является наличие одного кожуха, который пропускает жидкость. Из-за этого в насосе возможен перепад давления.
При выборе электродвигателя важно выбрать модели с мощностью, которой будет достаточно для привода насоса. Соотношения параметров можно отобразить на кривой
Самый лучший вариант – когда даже при максимально потребляемой мощности для насоса должен быть подходящий двигатель без сопутствующей перегрузки.
При выборе насосного оборудования стоит обратить внимание и на кабельные соединения. Если двигатель погружен в жидкость, кабель питания должен входить в корпус двигателя через распределительную коробку, расположенную ниже уровень жидкости
Это лучшее место для утечки. Производители предлагают два вида соединений – жесткие и с возможностью быстрого соединения. Если часто приходится чистить помпу или разбирать из-за сопутствующих проблем, выгоднее будет выбрать модель с с быстроразъемным соединением.
Тип двигателя насосного оборудования
В насосах встречаются маслонаполненные двигатели и воздушные двигатели в насосе. Маслонаполненные двигатели имеют ряд преимуществ. Им присуща высокая теплопередающая способность масла, поэтому оборудование может работать даже при низких температурах.
Выделяют и другие плюсы маслонаполненного двигателя в насосе:
обеспечивает постоянную смазку подшипников, обмотки. Поскольку обмотка при вибрационных колебаниях может изнашиваться, важна ее защита, чтобы не допустить замыкания в двигателе;
предотвращает попадание влаги в изоляцию на обмотках
Поскольку обмотка может разрушаться во влажной среде, такая функция насоса является важной.
Воздушные двигатели имеют меньшую потерю сопротивления в сравнении с первым типом оборудования. Заполненные воздухом двигатели лучше всего работают в среде с холодной жидкостью, где обеспечивают рассеивания тепла.
В насосе должен быть уплотнитель. Работа механического уплотнения заключается в предотвращении утечки перекачиваемой жидкости в подшипник и двигатель. На поверхностях уплотнителя должна быть жидкость для охлаждения и смазки. Уплотнители на поверхности быстро выходят из строя, когда они работают без смазки.
Специфика погружного насосного оборудования
По типу устройства различают центробежные и вибрационные насосы. В первых для подачи воды используется вращающийся диск с лопастями, во вторых – специальная мембрана, которая передает воду с помощью многочисленных колебаний. Эти особенности конструкции важны, поскольку они по-разному сказываются на целостности скважины.
Вибрационный насос для скважины
Можно ли устанавливать в скважину вибрационный насос? Эти модели относительно недороги, просты в эксплуатации и обладают производительностью, которая подходит для значительного количества скважин.
Возражения специалистов вполне обоснованы. Длительное вибрационное воздействие практически всегда негативно сказывается на состоянии окружающих объектов. Скважина – не исключение.
Веское преимущество вибрационных насосов состоит в доступной цене.
В широком ряду вибрационных насосов, выпускаемых в СНГ, наиболее известны марки Малыш и Ручеек.
Для установки в скважину вибрационный агрегат надо подключить к всасывающему шлангу и прикрепить к капроновому тросу.
Для крепления тросом в верхней части агрегата есть проушины, подсоединение шланга производится то же простейшим образом.
Ремонт вибрационных насосов не вызывает затруднений благодаря простейшей конструкции, устранить несложную поломку можно своими руками.
С заменой изношенных уплотнителей и вышедших из строя деталей нет никаких проблем, приобрести их можно практически в любом населенном пункте.
Единственное важное требование для долгосрочной службы и нормальной работы насосов является применение фильтров.
Не слишком требовательный к перекачиваемой среде вибрационный насос используется в прокачке скважин, осушении подвалов, чистке колодцев и т. д.. Вибрации от насоса, расположенного рядом с фильтром, влияют на состояние обсадной трубы и окружающего грунта, которые постепенно разрушаются
Вибрация может вызывать значительное ускорение процессов заиливания и запесочивания
Вибрации от насоса, расположенного рядом с фильтром, влияют на состояние обсадной трубы и окружающего грунта, которые постепенно разрушаются. Вибрация может вызывать значительное ускорение процессов заиливания и запесочивания.
Но происходит это не сразу. Обычно скважины в течение некоторого времени успешно сопротивляются вибрационному воздействию. Поэтому с помощью такого насоса можно и раскачать скважину, и прочистить ее, и успешно эксплуатировать без видимого ущерба.
Но разрушение от вибрации все же происходит, хотя и не слишком быстро. Постоянное использование вибрационного насоса может заметно сократить срок службы сооружения.
При необходимости применение вибрационных моделей вполне приемлемо, но только как временный вариант. Но при первой же возможности следует заменить такой насос на более безопасное центробежное устройство.
Расчет насоса для скважины
Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:
H(м) = P x 10,2 + Нв + Нп, где
H(м) – определяемая высота подъема жидкости в метрах;
Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);
Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;
Нп – потери давления из-за гидравлического сопротивления трубопровода.

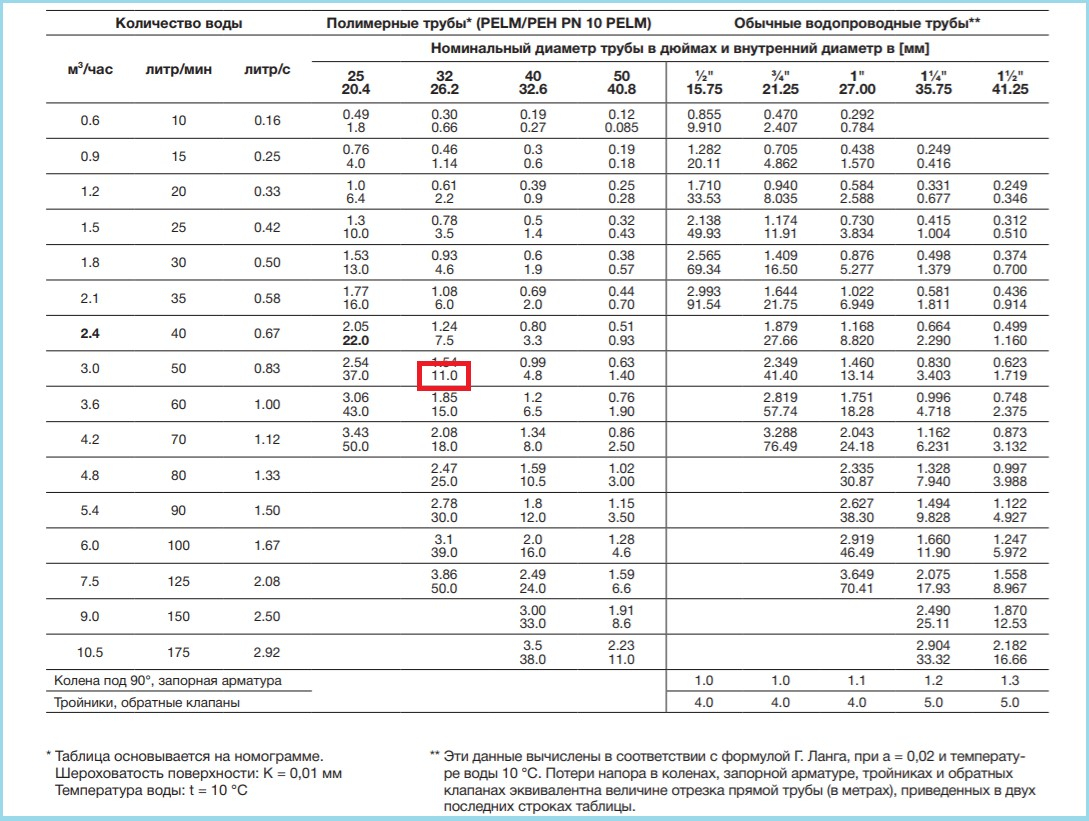

Рис. 11 Таблица для расчета потерь в трубопроводе
Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.
Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.
В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).
Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.
Итак, определяем потери:
Нп = (50 + 12) х 11 \ 100 = 6,82 (м)
И получаем общий результат:
H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)
Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

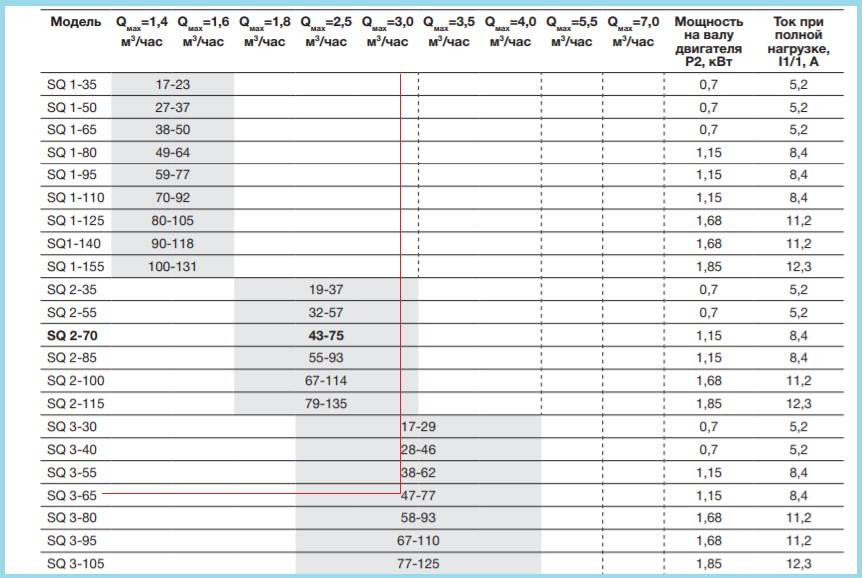

Рис. 12 Таблица для напорных характеристик Grundfos
Заключение
Итак, вопрос о том, какой насос лучше выбрать для скважины глубиной 30 метров, вроде бы решён, но всё-таки следует подвести итоги. Во-первых, помпа выбирается по мощности (скорости откачки воды), которая не должна превышать дебит скважины, но в то же время она должна быть выше пиковой точки потребления на 20%. Во-вторых, агрегат должен свободно помещаться в скважинную трубу (минимальный зазор 10 мм). В-третьих, длина корпуса должна быть такой, чтобы минимальная высота водяного столба снизу составляла один метр, а сверху было такое же расстояние до зеркала динамики.
Если кто-либо станет расхваливать и предлагать вам купить дорогой бренд, это вовсе не означает, что данный насос будет лучше перекачивать воду – в техническом отношении ровным счётом ничего не изменится.
