Какие котлы лучше выбрать для частного дома
Кроме здания котельной важным является подбор оборудования. От правильного выбора зависит не только качество работы, но и срок службы и безопасность.
Существует большой выбор котлов, имеющих разные характеристики. Как же владельцу определиться с правильным выбором?
Источник фото: barrakuda.com.ua
Главные факторы, на которые нужно опираться это назначение котла и финансовые возможности:
нужно для себя понять: котёл приобретается только для отопления или ещё для ГВС, тогда потребуется двухконтурный котёл. Если в доме живёт много людей и горячей воды будет потребляться большое количество, то рациональнее приобрести одноконтурный котёл и бойлер;
выбор вида топлива. Тут нужно опираться на местность, регион проживания – где-то энергоресурсы могут стоить дешевле и выгодно будет установить электрический котёл. Но в любом случае, если рядом с домом пролегает газовая магистраль, то выбор стоит сделать в пользу газа;
если был выбран твердотопливный котёл, то сразу нужно определиться каким он будет: чугунным или стальным. Стальные котлы дешевле, но чугунные имеют лучшую теплоотдачу. Более распространены стальные;
оценить возможность установки в доме дымохода и уровень шума от него;
рассчитать мощность котла перед приобретением. Приблизительная пропорция это 1 кВт тепловой мощности оборудования на 10 кв.м. площади
Но важно понимать, что такой подход лишь даёт общее представление, так как большую роль играет и высота потолков, количество окон и дверей в котельной частного дома.
Что учесть до начала работ
Пристройка обязана быть официально зарегистрирована. Без соответствующего документа газовые службы не имеют права разрешать выполнить в нее подводку газа, поэтому потребуется заказывать проект у специализированной проектной организации и согласовывать его с контролирующими органами: архитектурой, СЭС, МЧС и газоснабжающем предприятии.
Перед началом строительства выполняют такие обязательные мероприятия:
- подбор участка для строительства топочной;
- предварительный расчёт размера пристройки с выбором материала;
- расчёт коммуникаций на соответствие увеличенной мощности в связи с введением в эксплуатацию котельной;
- принятие решения об обустройстве прохода между зданием и топочной, дверных и оконных конструкций.
После завершения возведения пристройки для топочной, нужно будет внести изменения в технический паспорт дома в органах архитектуры и БТИ.
Схема обвязки напольного газового котла
В таких инструкциях можно найти всю необходимую информацию, касающуюся не только плана работ, но и направление, в котором будут располагаться фитинги
Если брать во внимание подключение к двухконтурному котлу, то при монтаже понадобятся такие составляющие как:
- Шаровой кран.
- Накидная гайка.
- Ниппель.
- Тройник для ответвления на расширительный бак.
- Футерка.
Большинство экспертов и мастеров не советуют сразу монтировать все детали в контур отопления, лучше предварительно разложить их на полу. Первую сборку стоит сделать там же, но без подмотки, чтобы убедиться, что все детали на месте и элементы идеально подходят для процесса.
Приступив к работе, можно заметить нехватку фитингов, все труды придется приостановить и бежать в магазин за составляющими, что не только займет лишнее время, но и принесет массу негативных эмоций. Капитальный монтаж предполагает сборку с применением льна и пасты, лучшего средства для того, чтобы уплотнить резьбы я не знаю. Выполнить работу можно самостоятельно, но если уверенности в своих силах нет, то следует доверить процесс профессионалам.
Обвязка газовых котлов
Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:
- группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
- расширительный бачок;
- циркуляционный насос.
В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены
Параметры всех этих устройств указаны в технических данных газовых котов
При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя
Схема обвязки настенного газового котла
В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.
Пример обвязки настенного газового котла (двухконтурного)
На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков
Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы
В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.
Схемы обвязки напольных газовых котлов
Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.
Схемы обвязки напольного газового котла
На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:
- с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
- с использованием трехходового клапана (на фото внизу слева).
В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.
Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.
Подробности

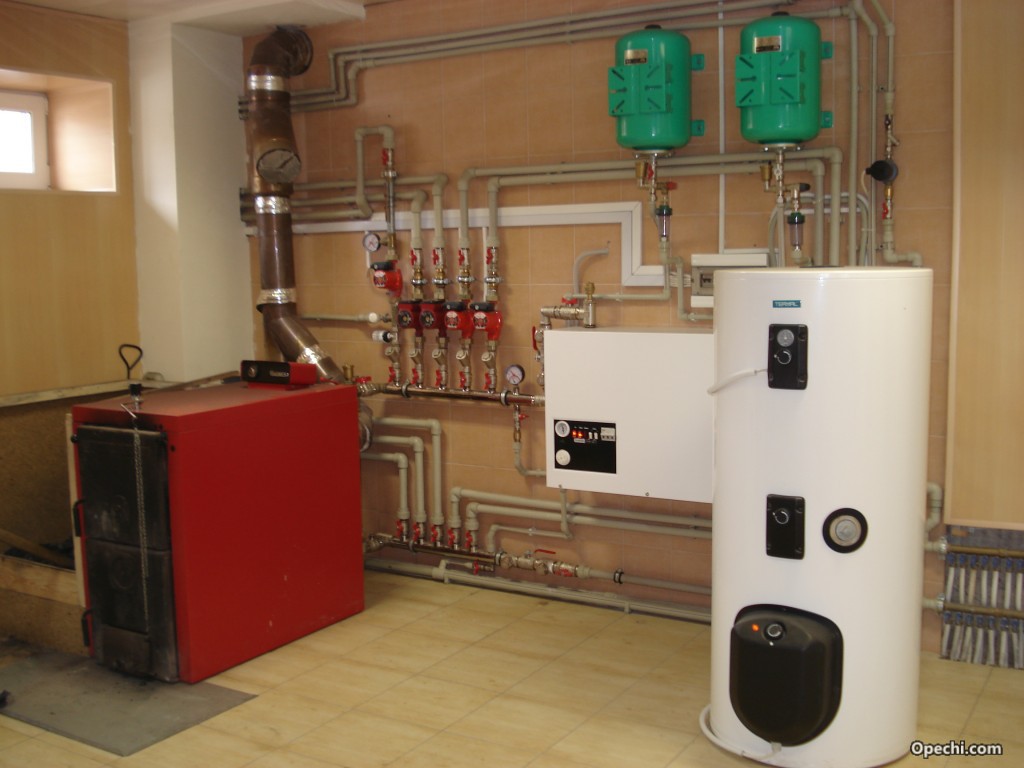

Главные элементы котельной в доме
Монтаж отопления в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.
Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:
- Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
- Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
- Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.
- Коллектор распределительного типа. Требуется для правильного распределения теплового носителя по всей системе, а еще будет регулировать уровень температуры.
- Насос для циркуляции теплового носителя. Требуется лишь для тех систем, в которых тепловой носитель будет циркулировать в принудительном режиме.
- Дымоход. Требуется для отведения продуктов горения за предел дома. Дымоход может не потребоваться лишь для котлов электрического типа.
- Группа контроля и безопасности представляет комплекс приборов, которые будут отслеживать температуру, а также давление в системе и котле. Также сюда могут подойти датчики, которые смогут контролировать состояние воздуха внутри котельной.
- Автоматика будет получать команды от пользователя на счет требуемого уровня температуры, а еще собирает данные группы безопасности и дает возможность правильно отрегулировать основные системные параметры.
- Арматура запорного типа требуется для того, чтобы проконтролировать поток теплового носителя.
- Трубы, по которым будет идти вода от котла в радиаторы отопления.
- Фильтр требуется для очищения воды перед тем, как она попадет в бойлер или котел. Если в регионе воды будет насыщена солями, а также будет содержать механический тип примесей, то без фильтрационного канала точно не обойтись, так как в противном случае оборудование может очень быстро отказать.
Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.
Типы котлов
Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:
- Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
- На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
- На жидком топливе (дизель). Монтаж котельной в частном доме с использованием котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
- Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.
Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.
Общие положения по проектированию
Каждый шаг монтажа котельной установки должен быть продуман, поэтому не стоит самостоятельно пытаться проектировать коммуникации и заниматься установкой оборудования, лучше обратиться к специалистам, которые имеют огромный опыт в монтаже инженерных систем для частных коттеджей. Они дадут ряд ценных подсказок, например, помогут выбрать наиболее оптимальную модель котла и определить место его установки.
Предположим, для небольшого дачного дома достаточно настенного аппарата, который без труда расположится на кухне. Двухэтажный коттедж, соответственно, нуждается в специально выделенном помещении, которое обязательно оборудуется вентиляцией, отдельным выходом и окном. Места должно быть достаточно для размещения остальных составляющих: насосов, соединительных элементов, труб и др.
Процесс проектирования котельной для частного дома включает в себя несколько пунктов:
- подготовка схемы котельной относительно расположения внутри дома;
- схема распределения оборудования с указанием основных технических характеристик;
- спецификация на используемые материалы и оборудование.
Кроме приобретения компонентов системы и их монтажа, а также графических работ, среди которых должна присутствовать принципиальная схема, профессионалы помогут с оформлением необходимых документов.
Пример принципиальной схемы водогрейной котельной: I – котел; II – испаритель воды; III – подогреватель исходной воды; IV – тепловой двигатель; V – конденсатор; VI – подогреватель (дополнительный); VII – аккумуляторный бак
https://youtube.com/watch?v=qKJ2uCUTVv0
Топочная для твердотопливного котла
Котлы, греющие ваш дом теплом от сгорающих дров, угля или пеллет, никто из органов госнадзора не контролирует. Поэтому вы можете не переживать, что кто-либо придет и оштрафует вас за неправильную схему установки этого оборудования. Но, надо соблюдать элементарные правила монтажа для соблюдения норм пожарной безопасности и эффективной работы оборудования:
- Расстояния до стен (особенно из горючего материала) должны быть не менее 30 см – для удобства обслуживания.
- Перед котлом необходимо положить большой лист железа – если из камеры сгорания выпадет уголек, то вы должны быть защищены таким образом от пожара.
- Если стены из легко воспламеняемого материала, то их надо обшить металлом.
- Вентиляция выполняется по тем же правилам, что и для газовых котлов (см. выше)
- Основной дымоход надо дополнительно газоизолировать, в отличие от дымоходов газовых котлов. Здесь продукты сгорания – угарный газ – несут опасность для здоровья человека.
- Организовывая такую котельную своими руками не жалейте площади — 8-10 м2 вполне хватит для жилого дома до 200 м2. Не стоит устраивать (планировать) в данном помещении склад топлива (даже для недельного запаса) – современные котлы длительного горения могут загружаться раз в 3-7 дней и эффективно отапливать ваш дом.
Расположение элементов твердотопливного котла
Как самостоятельно выполнить обвязку котла отопления
Эта работа для многих непривычная, но по характеру мужская и технически интересная.
Инструменты и расходные материалы
Для работы потребуются инструменты сантехника, слесарные инструменты, электродрель со свёрлами по металлу и бетону. Расходные материалы потребуются для уплотнения многочисленных трубных соединений: лента ФУМ, льняная пакля, герметики.
Подготовительный этап
Во время подготовки к созданию системы теплоснабжения и горячего водоснабжения дома необходимо изучить проект, проверить по спецификации наличие всего оборудования, его техническое состояние, продумать методы и специфику монтажа, выбрать и привести в рабочий вид места, в которых будет устанавливаться оборудование.
Монтажные работы
Монтажные работы с разными видами оборудования имеют свою специфику.
Котёл
Монтаж котла можно рассмотреть на примере твёрдотопливной модели. Поскольку топливо такого котла пылящее, а его горение сопровождается выделением дыма, сам котёл разумнее всего устанавливать вне жилого помещения. Можно в отдельном помещении.
Под котлом должно быть прочное основание. Если рядом планируется установка другого тяжёлого оборудования, следует сделать промышленный пол (армированную бетонную стяжку толщиной 12 см) и закрыть его негорючим материалом. В зоне обслуживания котла следует установить розетки 220 В.
В котельном помещении должна быть хорошая вентиляция, так как воздух нужен для горения топлива, а задымлённый воздух требуется замещать свежим. Если дымовая труба будет выводиться наружу, то проходы сквозь деревянные стены следует оборудовать с соблюдением требований противопожарной безопасности.
Расширительный бак
Расширительный бак устанавливается в систему теплоснабжения для компенсации воздействия увеличенного при нагреве объёма воды. В бак перемещается образовавшийся избыток воды, при охлаждении вода возвращается в систему. Для закрытой водяной системы требуется установка бака мембранного типа, для открытой годится любая ёмкость подходящего объёма. При установке бака мембранного типа воздушная камера должна оказаться сверху.
Циркуляционный насос
Циркуляционный насос устанавливается в отопительную систему для интенсификации движения воды по трубам. Применение насоса позволило быстрее доставлять горячую воду к радиаторам отопления и снизить стоимость трубопроводов.
Насос можно врезать и в прямую линию, и в обратную. Но при возникновении перегрева воды на неавтоматизированном котле насос, установленный на обратке, проживёт дольше и даст хозяевам больше времени на минимизацию последствий аварии. При монтаже ось ротора насоса обязательно должна быть в горизонтальном положении. До и после насоса необходимо установить отсекающие краны. Коробка с электроконтактами мотора должна находиться сверху.
ФОТО: skr.shЦиркуляционный насос в системе отопления
Воздухоотводные клапаны
Автоматические воздухоотводчики без вмешательства человека стравливают воздушные пробки из системы теплоснабжения. Эти устройства устанавливают в самых высоких точках отопительных контуров, на торцах тупиковых ответвлений трубопровода, на коллектор вместе с манометром и аварийным клапаном. В этих точках системы обычно скапливается воздух, и его надо стравливать.
Коллектор
Узел коллектора положено монтировать в определённой последовательности. Сначала устанавливается вводная запорная арматура на стояке водоснабжения, затем счётчик, фильтр и обратный клапан. После этого нужно подключить сам коллектор и закрепить его на стене. Смонтировать водопровод к каждому потребителю, трубы зафиксировать специальными креплениями.
Прокладка трубопровода
Отопительная система в доме может быть однотрубной либо двухтрубной.
Однотрубная система
В однотрубной системе все устройства последовательно подключены к одному водяному контуру. Каждый последующий радиатор получает слегка подостывший в более ранних потребителях теплоноситель. Система обходится дешевле и применяется в одноэтажных домах.
Двухтрубная система
В двухтрубной системе горячая вода приходит в радиатор по одной трубе, а уходит из системы по другой. Все радиаторы получают воду примерно одной температуры.
Выбор оптимальной системы
При разработке проекта учитывают следующие факторы:
- наличие и стабильность электроснабжения;
- присутствие потребителей с непостоянным режимом работы.
В пригородных зонах, где энергетическая инфраструктура устойчива и в случае аварии быстро ремонтируется, предпочтительна система с принудительной циркуляцией теплоносителя. В отдаленных районах возможны длительные перебои, здесь лучше собрать комбинированный контур.
При наличии временно работающих потребителей, например «теплого пола» в бассейне, используют схемы:
- На крупных объектах – с первичным и вторичными кольцами.
- На небольших – лучевую.
Во втором случае к теплосъемным устройствам прокладывают отдельные ветви от общего коллектора, установив на них регулирующую арматуру. Все «обратки» от них тоже сходятся в 1 точке.
Нормы обустройства котельных
Общие требования к устройству газовых котельных
Хорошей новостью для тех, кто хочет поставить в своем доме маломощный газовый котел (до 30 кВт) является тот факт, что СНиП не требуют для него отдельной топочной комнаты. Поэтому спокойно ставьте его на кухне, соблюдая следующие нормативы:
- Площадь помещения не меньше 15 м2;
- Высота потолка не ниже 2,2 метра;
- Приточно-вытяжная вентиляция помещения;
- Площадь остекления на 1 м3 объема кухни должна быть не менее 0,3 м2;
- Окно котельной обязательно должно быть с форточкой;
- В стене над полом или в нижней части двери должны быть воздухозаборные отверстия (общая площадь не менее 0,025 м2), обеспечивающие постоянный приток воздуха;
- Котел должен стоять у стены из негорючего материала (минимальная дистанция — 10 см).
Если в помещении нет стен из негорючих материалов, то правила допускают установку котла на оштукатуренную деревянную стену. Только ее нужно обязательно закрыть теплоотражающим экраном из листового металла. Для газового котла, мощностью более 30 кВт требуется отдельная топочная комната. Требования к ее обустройству зависят от расположения. Рассмотрим два наиболее распространенных варианта.
Общие требования к котельной с твердотопливным котлом
При обустройстве подобных помещений необходимо учитывать следующее:
Минимальная площадь топочной — 8 м2. Объем пристройки должен составлять не менее 15 м3 + 0,2 м3 на каждый киловатт мощности системы отопления.
Высота потолка — как минимум 2,5 м.
Расстояние от фронтальной части котла до противоположной стены — от 2 м.
Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м2 остекления на каждый 1 м3 объема топочной.
Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч
Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности
Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см2 сечения канала на каждый киловатт мощности оборудования.
Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.
Общие требования к отдельно стоящей котельной
Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно.Существуют определенные требования, предъявляемые к таким котельным:
- Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
- У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
- Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.
Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней. Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья.
Подводя итог
Монтаж газового оборудования запрещено выполнять самостоятельно, поскольку высоки требования к герметичности соединений, требуется специальное оборудование и специфические знания. Установку других видов котлов также стоит доверить профессионалам, хоть она и менее сложна. Но некоторые работы легко выполнить самостоятельно, существенно сэкономив.
Подготовьте помещение, тщательно выровняв поверхности стен и пола. После этого приступайте к оштукатуриванию, отделке, покраске. Допустимо окрашивание шпатлеванных стен водоэмульсионными красками, которые не выделяют токсичных веществ при нагреве.
Любые работы, связанные с постройкой котельной и установкой отопительного оборудования, выполняйте ответственно, с соблюдением описанных норм и правил. Будьте особенно осторожны при электрификации помещения. До начала монтажных работ внимательно изучите техническую документацию на котел и нормативные акты, регламентирующие обустройство котельной.
