Тепловой насос: отопление дома своими руками, принцип работы и действие, что это такое и устройство кондиционера

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

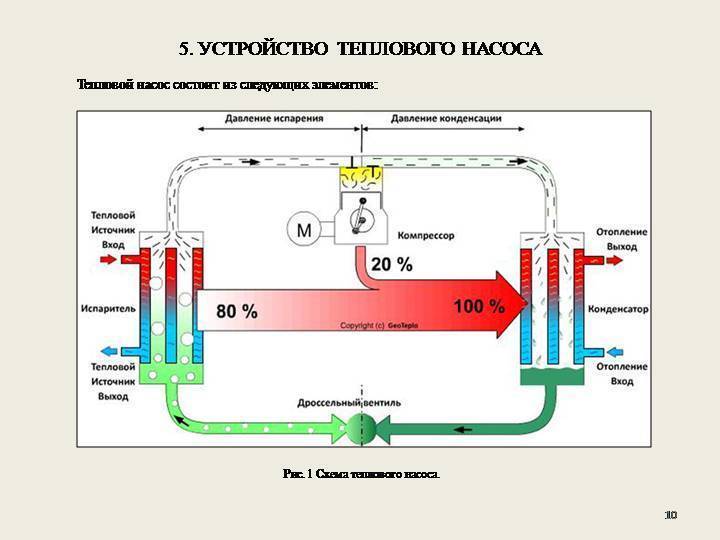

Это устройство состоит из таких элементов, как:

компрессорный узел (промежуточный элемент комплекса);
испаритель, передающий низкопотенциальную энергию теплоносителю;
дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Пошаговый инструктаж по сборке теплонасоса из холодильника описан в этой статье.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Самостоятельное изготовление теплового насоса

Учитывая достаточно высокую стоимость данного оборудования у многих самодельщиков возникает соблазн собрать его своими руками, используя подручные агрегаты и комплектующие. Что следует сказать по этому поводу?

Данная работа включает два основных этапа: подготовку внешнего контура и сборку самой теплонасосной установки. Своими силами можно выкопать траншеи для укладки труб. Сделать без спецоборудования 50-метровую скважину для монтажа зонда нереально. Поверхностная укладка коллектора, как утверждают специалисты, невыгодна, поскольку не дает достаточно тепла для стабильной работы установки.

Теперь посмотрим, можно ли собрать тепловой насос своими руками. Для этого нужен практический опыт мастера-холодильщика, поскольку заполнение системы фреоном и ее опрессовку новичок выполнить не сможет.

Изготовление установки на базе агрегатов от старого холодильника или кондиционера можно рассматривать лишь как демонстрационный вариант, не имеющий практической ценности из-за низкой эффективности.

В интернете тиражируется руководство по сборке теплового насоса на базе компрессора от кондиционера, емкости из нержавейки (конденсатор) и пластиковой бочки (испаритель). Рассказав, как накрутить медные трубки на баллон и закрепить компрессор на стене, автор заканчивает свое повествование советом после завершения сборки обратиться к мастеру, который согласится выполнить пусконаладку и исправить все допущенные самодельщиком «косяки». Назвать эту инструкцию серьезным подспорьем для самостоятельной работы нельзя.

Альтернативное топливо для тепловых насосов

В таком инженерном решении, как тепловой насос, представлена удивительная возможность получать тепло из неиссякаемых основных природных источников и быть независимым от покупаемых энергоносителей. Солнце нагревает воздух, воду, землю. В любое время года практически повсюду эти источники обладают низкопотенциальным теплом. Так тепловые насосы бывают следующих категорий:

грунтовые (грунт-вода);
водные (вода-вода);
воздушные (воздух-вода).

Грунтовые насосы

Известно, что ниже точки замерзания, почва имеет стабильно положительную температуру ( 4-6 ° С). Здесь разработаны два принципа получения тепла для отопления посредством:

горизонтального контура;
вертикального коллектора.

Горизонтальный геотермальный контур

Требуется в зависимости от типа грунта:

площадь от 200 м2 и более;
котлован глубиной от 1,2 до 2 м.

Слишком глубоко земля не накапливает тепло, и нет необходимости копать траншеи глубже. Полиэтиленовые трубы укладываются в зависимости от участка горизонтальной змейкой (петлей, улиткой) в траншеи, заполняются антифризом (незамерзающей жидкостью), опрессовываются, закапываются. Общая длина контура ориентировочно рассчитывается как 5 м. п. трубы на 1 м2 площади отапливаемого дома. Возможно использование спиральной укладки, что немного экономит площадь. Недостатки:

требует больших площадей;
больших материальных затрат;
нет функции пассивного охлаждения;
снижение температуры к концу отопительного сезона;
уменьшение теплоотдачи в зависимости от длины трубопровода;
усадка грунта не менее одного года;
запрещены посадки растений с развитой корневой системой;
нежелательны постройки на занимаемой территории.

Такой способ считается максимально эффективным. В среднем, отдача с 1 м2 варьируется от 30 до 65-75 Вт в любых условиях окружающей среды. При отсутствии возможности занимать довольно большую территорию под укладку труб, стоит рассмотреть вариант с использованием вертикальных контуров.

Данный способ предполагает бурение нескольких скважин глубиной от 20 метров. На таком расстоянии от поверхности земля начинает нагреваться и имеет температуру от 8-10° С и больше. Зависит глубина бурения от:

месторасположения строения;
типа грунта.

Такой вариант устройства системы теплового насоса для отопления сооружения характеризуется:

значительными подготовительными и организационно-техническими работами;
наибольшими капитальными вложениями;
большой занимаемой площадью (при бурении нескольких скважин, минимальное расстояние между ними не должно превышать 8 метров);
таким недостатком, как постепенное снижение теплоотдачи с течением времени при большой глубине скважин;
погонной теплоотдачей 50-60 Вт.

Существует технология бурения скважин, не требующая таких больших площадей. Это кластерное бурение. Здесь отличие в том, что под скважину отводится до 4 м2, размещена она может быть и под домом. Геотермальные тепловые насосы предусматривают использование труб:

полимерных;
коррозионно-стойких металлических.

Второй вариант более дорогой, но здесь выше показатели теплоотдачи с 1 м. п. за одинаковый отрезок времени, а также есть возможность уменьшить глубину скважин. Срок эксплуатации таких ТН (тепловых насосов) – 50-70 лет.

Насосы системы типа «вода-вода»

В холодное время года вода имеет вполне тёплую температуру 5-7° С. Работа таких ТН основана на использовании открытых скважин для забора и сброса грунтовых вод. На практике применяются два способа:

полимерные трубы, утяжелённые грузом, укладываются на дно водоёма. Производительность примерно 30 Вт с 1 п.м. Такой способ относительно проще в выполнении, но требует большой длины контура;
использование скважины-колодца, из которой энергия поступает в отопительную систему, и скважины для отвода остывшей воды.

Воздушные тепловые насосы

Системы воздушных ТН гораздо дешевле и проще, но менее эффективны. Различают два варианта таких насосов:

Представлен наружным и внутренним боксами:

первый включает вентилятор и испаритель;
второй – конденсатор и систему автоматического управления. Расположение компрессора возможно в любом из боксов.

Альтернативные варианты тепловых насосов

Получение тепла из атмосферы – не единственный вариант выработки дешевой энергии для отопления помещений. Существуют агрегаты, в основе действия которых лежат те же принципы теплообмена, что и у воздушных насосов. Однако в качестве источника тепла они используют другие среды. Так существуют тепловые насосы, внешний блок которых помещен под воду или в грунт, ниже глубины промерзания. Такие конструкции отличаются большей эффективностью, так как используемые для теплообмена вода и грунт обладают температурой выше ноля градусов по Цельсию. Температура воздуха в свою очередь часто бывает отрицательной. Правда, такие альтернативы существенно дороже и более сложны в монтаже.

На основании вышеизложенного можно сделать вывод, что использование воздушных тепловых насосов в качестве отопительных приборов имеет множество преимуществ. Потратившись один раз на покупку и монтаж такого агрегата, впоследствии можно экономить на отоплении существенные средства, получив при этом качественный источник тепла, а в некоторых случаях и горячего водоснабжения.

При самостоятельном строительстве или приобретении частного дома, одним из первых поднимается вопрос о его теплоснабжении. Ремонт или же полная замена систем зачастую стоит баснословных денег, поэтому конструкцию следует подбирать основательно и тщательно. Наибольшую любовь потребителей в наше время завоевали тепловые насосы, они все больше модернизируются, и расширяется их торговый ряд.

Эта статья поможет вам выбрать новое, качественное оборудование к холодному сезону, ведь главное учесть все особенности жилого помещения и местности. Главной проблемой экономики всегда являлась ограниченность ресурсов, путем ее решения и стал тепловой насос.

Лучшим вариантом соотношения цена качество принято считать нанос, работающий от почвы, однако давайте разберем все разновидности:

Система на воде, которая собирается в грунте, наиболее работоспособная и производительная. Если ваш приусадебный участок имеет водоемы, то модель идеально подходит для вас, осталось лишь пробурить удобные скважины.
Грунтовая установка поглощает энергию планеты, и такая технология действительно поражает

Заниматься монтажом могут лишь профессионалы, ведь здесь крайне важно грамотно проложить трубы в почве. Поэтому стоит задуматься о подборе специализированной компании.
Воздушная конструкция, пропустив через себя кислород, сразу выпускает его в комнаты

Насос может использоваться и для понижения температур, как кондиционер в жаркий знойный день. Они достаточно практичны и универсальны.

Если вы когда-либо слышали отрицательные комментарии о работе тепловых насосов, о скорее всего их обладатели неправильно подобрали свои аппараты. Мы постараемся рассказать вам все аспекты, чтобы избежать частых ошибок.

Рассчитывайте мощность и ищите дополнительный функционал

В подсчете используют площадь дома и энергию производительной станции.
Обращайте внимание на то, что входит в стоимость. Монтажные работы крайне затратные, постарайтесь избежать переплат

Фирма.
Выпускающая аппараты должна давать должные гарантии и обслуживание. Noviterm уже давно стал примером отличного производителя с широким ассортиментом и соответствием всем принятым стандартам.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

Схематично геотермальное устройство состоит из трех контуров:

Принимающий низкопотенциальное тепло от источника.
Для циркуляции фреона, меняющего агрегатное состояние.
Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Что такое тепловой насос

Рассматриваем принцип работы и виды необычного устройства для экономичного отопления коттеджа — теплового насоса.

Тепловой насос — устройство, которое использует тепло окружающей природы — воздуха, воды, грунта для отопления коттеджа и нагрева горячей воды. Сердце теплового насоса — фреоновый контур, включающий компрессор, расширительный клапан, два теплообменника и медный трубопровод.

Принцип работы теплового насоса — перекачивание тепла из одной среды (воздух, вода, грунт) в другую — в систему отопления.

Казалось бы, тепловой насос — сложное и непонятное устройство, одна абсолютное большинство из нас используют тепловой насос ежедневно. Дело в том, что холодильник — тоже тепловой насос: он также имеет фреоновый контур и компрессор, он также перекачивает тепло — охлаждая продукты и грея импровизированную «систему отопления» — решетку на задней стенке. Да и выглядит похоже.

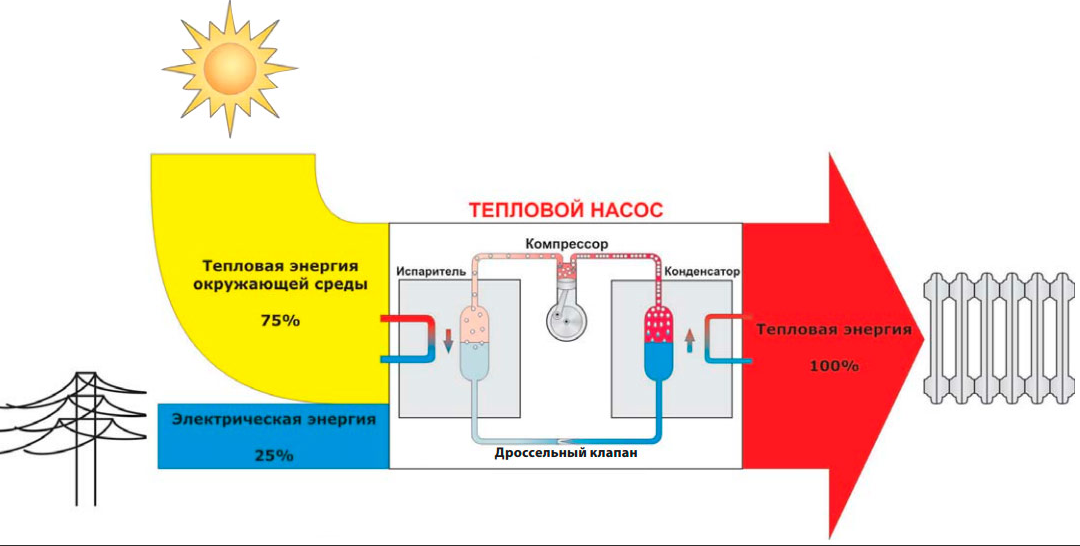

Принцип работы теплового насоса. Тепловой насос отбирает низкопотенциальное тепло у воздуха (-25…+35 градусов), у воды (+2…+7 градусов), у грунта (-5…+5 градусов), охлаждая эту среду на несколько градусов. Фреон во внутреннем контуре теплового насоса закипает и превращается в газ, компрессор сжимает газ, у которого резко уменьшается объем, но увеличивается давление и температура, далее разогретый фреон передает тепло через теплообменник в систему отопления. Далее цикл повторяется.

Схема работы теплового насоса

Важно отметить, что тепловой насос потребляет электроэнергию только на перекачку тепла (циркуляционные насосы) и привод компрессора — а прямого нагрева теплоносителя не происходит. За счет этого на 1 кВт потребленной электроэнергии можно получить от 3 до 5 кВт тепловой энергии! Законы сохранения энергии не нарушаются — они применимы только для замкнутой системы, а у нас их здесь три — контур источника тепла, фреоновый контур, контур системы отопления

Виды тепловых насосов и их краткое сравнение. Важнейшая классификация тепловых насосов — по источнику низкопотенциальной энергии, у которого они отбирают тепло, повышают его температуру и передают в систему отопления.

Воздушные тепловые насосы — первые в списке. Они охлаждают уличный воздух, получая таким образом низкопотенциальное тепло. Данные тепловые насосы довольно просты в установке — не требуется проводить земляные работы, но у них есть недостаток: их эффективность и тепловая мощность зависит от температуры уличного воздуха. Чем холоднее на улице, тем хуже они работают. К сожалению, без резервного котла в средних и северных широтах России они не могут являться полноценным теплогенератором.

Воздушный тепловой насос DANFOSS установлен для отопления небольшого коттеджа

Водяные тепловые насосы — более стабильный вариант для отопления коттеджа. Как правило, его схемы работы заключается в том, что тепловой насос перекачивает воду из одной скважины в другую, отбирая у нее небольшое количество тепла. Производительность и эффективность таких тепловых насосов не зависит от температуры уличного воздуха, но нельзя дать 100% уверенность, что уровень воды в скважине не уменьшится.

Принцип работы водяного теплового насоса

Грунтовый тепловой насос отбирает тепло у почвы. Этот тип тепловых насосов также способе круглый год отапливать дом (и быть единственным котлом в коттедже — тоже), и имеет довольно высокую эффективность. Система отбора низкопотенциаьного тепла здесь следующая: либо бурятся скважины, в которые опускаются геотермальные зонды (по которым по замкнутому контуру циркулирует теплоноситель, нагреваясь от грунта через стенки трубы), либо такой же контур раскладывается в горизонтальной плоскости (почти как теплый пол) в грунте. У каждого есть свои плюсы и минусы.

Грунтовой тепловой насос с горизонтальным коллектором

Грунтовой тепловой насос с вертикальными скважинами

В целом, при правильном подходе, тепловой насос — удобный агрегат для отопления коттеджа, а в некоторых случаях он быстро окупается, несмотря на высокую первоначальную стоимость.

Пример котельной с тепловым насосом DANFOSS для отопления и нагрева горячей воды
zen.yandex.ru/media/teplo/

С вами продолжает мастерить дед Андрей…

Расчёт для систем отопления, таблица

Главным показателем, который показывает мощность того или иного теплового прибора, является параметр КПТ (в англоязычной литературе он известен под аббревиатурой COP). КПТ — коэффициент преобразования тепла, который вычисляется путём деления общей мощности устройства на количество потребляемого электричества за единицу времени. Например, некий насос X потребляет 2 кВт/ч электрической энергии, а вырабатывает при этом 5 кВт/ч тепловой энергии — в таком случае значение КПТ = 5/2 = 2,5.

Коэффициент преобразования большинства устройств находится в пределах от 3 до 7, однако чем выше КПТ, тем дороже будет стоить прибор. Следует также помнить, что значение КПТ зависит от температуры окружающей среды — если она слишком низкая, то значение КПТ начнёт стремиться к 1 (фактически для нагрева теплоносителя используется только электричество, а внешнее тепло принимать участие в обогреве здания не будет).

Фото 4. Таблица с расчетом мощности теплового насоса типа воздух-вода от производителя Sapun.

Применение того или иного насоса должно быть оправдано с инженерной точки зрения. Для покупки прибора сперва производят расчёт теплопотерь здания. Для этого используется следующая формула: КТ = (ОЗ * МТП * КС)/860. Расшифровывается она так:

Количество тепла (единицы измерения — кВт/ч).
ОЗ — общий объем здания.
МТП — максимальный температурный перепад. Для определения этого показателя следует отнять температуру в помещении от уличной температуры. Например, вы хотите, чтобы в помещении температура зимой составляла 20 °C, тогда как на улице она будет находиться рядом с отметкой —10 °C — в таком случае МТП = 20 – (-10) = 30.
КС — специальный поправочный коэффициент, который учитывает тип стен. Для деревянных — показатель КС равен 3—4 единицам, для кирпичных стен — 2—3, для кирпичных в два слоя — 1—2, для кирпичных в 2 слоя с утеплителем — 0,5—1.
Число 860 — поправочный коэффициент, на который делится итоговое значение, чтобы перевести килокалории в киловатт-часы.

Внимание! Эта формула — приблизительная, поскольку температурный режим здания сильно зависит от его конструктивных особенностей. Поэтому при покупке инженеры рекомендуют покупать отопительный насос «с запасом»

Коэффициент эффективности

Именно этот параметр позволяет сопоставить эффективность установок различного типа, чтобы определить оптимальный вариант. Данный термин является тем самым КПД. Рассчитывается эффективность как отношение вырабатываемого количества энергии и потребляемому. Под потреблением стоит понимать электроэнергию, затраченную на запуск системы и расходуемую в процессе ее работы. Независимо от времени года для водяных модификаций коэффициент эффективности равен 5.

Другими словами, если устройство потребляет, скажем 2 кВт в час, то установка выдает до 10 кВт час, но уже в виде тепла. Геотермальное отопление частного дома менее эффективно, так как коэффициент равен 4,0-4,5. В случае с воздушным типом определяющим фактором является температура окружающей среды. Так при нуле он равен 3,5. Если же она снизится до -20 град. то эффективность будет равна 1,5. Именно нестабильность в последнем случае является фактором низкого спроса на устройства воздушного типа. А все больше людей отдают предпочтение «золотой» середине – геотермальным агрегатам.

Часто поставщики оборудования указывают в техническом описании КПД в процентах. Этот маркетинговых ход не должен ввести вас в заблуждение. Если, например, имеет место характеристика эффективности в 400%, то это означает, что коэффициент равен 4. Иными словами при потреблении 1 кВт*ч электроэнергии отопительная система способна вырабатывать до4 кВт*ч. То есть величину, указанную в процентах необходимо разделить на 100. Это и будет отношение потребления к «выработке».

Тепловой насос: 6 этапов работы аппарата
