Металлопластиковые трубы: монтаж и соединение, водопровод своими руками, как соединить между собой фитингами

Основные правила монтажа труб из металлопластика

Металлопластиковые трубы обладают высокой чувствительностью к механическим повреждениям, температурным воздействиям, плохо переносят прямое попадание ультрафиолетовых лучей. Поэтому открытая прокладка металлополимерных труб возможна только в тех местах, где исключено наличие этих факторов.

Чтобы без проблем осуществить ремонт металлопластиковых труб скрытой прокладки с винтовыми фитингами, необходимо предусмотреть в местах соединений смотровые люки. Эти элементы не должны иметь острых краев.

Через строительные конструкции металлопластиковые трубы прокладывают с помощью гильз. Между внутренней поверхностью гильзы и внешней стороной трубы должен быть зазор 3-5 мм, который создается с помощью мягкого негорючего материала, допускающего продольное перемещение трубы.

Поэтому при распаковке труб нельзя использовать острые предметы. Риски можно наносить только маркером или карандашом.

Для монтажа пресс-фитингов применяется надежное оборудование, исключающее создание некачественных соединений.

Монтаж металлопластиковых труб – видео материалы помогут вам справиться с этим процессом – должен осуществляться с применением подвесок и опор, предлагаемых производителями труб. При использовании металлических креплений трубу защищают прокладками из мягких материалов.

Для решения вопроса, как отремонтировать металлопластиковую трубу, можно выбрать один из вариантов:

для устранения течи необходимо вырезать кусок трубы, а новый установить с помощью соединительного фитинга;
при малой величине места протекания можно поставить только соединительный фитинг, не покупая новую трубу;
течь можно заделать с помощью установки фланца с прокладкой или замазать эпоксидным клеем или герметиком.

Металлопластиковые трубы являются наиболее универсальными среди полимерных труб, они надежны в эксплуатации, просты в монтаже и имеют эстетически привлекательный вид. Именно эти свойства объясняют рост их популярности.

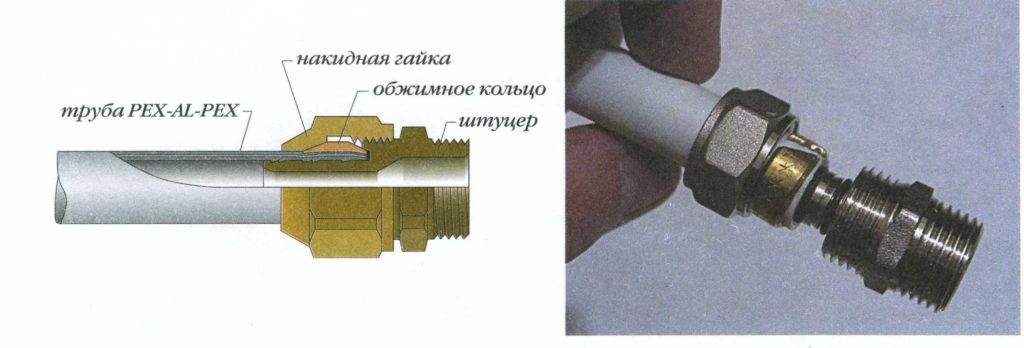

Компрессионный фитинг

Суть компрессионного фитинга заключается в соединении труб с помощью фитингов с нанесенной резьбой. Этот метод достаточно простой и быстрый, тем более что никакого дополнительного оборудования вам не потребуется.

Для осуществления соединения способом компрессионного фитинга вам понадобятся:

Ножницы для обрезки труб (можно заменить ножовкой по металлу);
Калибратор, с помощью которого исправляются неровные поверхности краев труб после осуществления обрезки;
Рулетка;
Нож;
Набор гаечных ключей;

Порядок действий при установке металлопластиковых труб следующий:

Сначала необходимо произвести замеры и нарисовать план расположения трубопровода.
От трубы отмеряется и отрезается с помощью ножовки по металлу или специальных ножниц кусок необходимой длины.
Если край трубы в результате деформируется, то восстановить его форму можно с помощью калибратора.
Затем берется фитинг нужного размера и освобождается от зажимного кольца и гайки. Эти элементы необходимо будет надеть на трубу.
Перед соединением фитинга с трубой необходимо обработать края трубы, чтобы на них не было острых кромок, повреждений, зазубрин и заусениц. Помочь в этом могут подходящие по диаметру напильники круглой формы и сверла по металлу.
После обработки нужно будет надеть трубу на штуцер фитинга и выровнять его относительно сгона на фитинге.

После выравнивания поставьте на место зажимное кольцо и закрутите гайку. Желательно затянуть гайку с помощью гаечного ключа

Но важно не перестараться, иначе лопнет труба или сорвется резьба, тогда деталь придется выкинуть и все начать сначала. Крутите ключ до тех пор, пока не услышите характерный треск, говорящий о том, что гайка затянута до конца. Соединение с фитингом

Соединение с фитингом

В некоторых случаях при установке металлопластиковых труб необходимо произвести соединение их с металлическими трубами. Сделать это несложно с помощью фитингов-переходников. Дополнительное время понадобится для нанесении резьбы на металлическую трубу, а дальнейший процесс ничем не отличается от описанного выше.

Есть специальные фитинги для поворота трубы или перехода от одного диаметра к другому.

Но соединение компрессионным способом не рекомендуется производить, если металлопластиковые трубы вы планируете установить в системе отопления. Также лучше выбрать другой способ, если ваши трубы будут замурованы внутри стен.

Также стоит помнить о том, что все работы по монтажу металлопластиковых труб осуществляются при температуре 100 градусов и выше. Перед установкой необходимо перекрыть стояк в подъезде или, если есть такая возможность, подачу воды в конкретную квартиру или комнату.

Это интересно: Труба ХПВХ: что это такое, виды и область применения

Соединение труб из металлопластика и ПП

Металлопластиковые трубы отличаются от полипропиленовых структурой материала, и технологией монтажа. Поэтому у новичков могут возникать трудности со стыковкой. Во избежание проблем в виде течи, рекомендуем внимательно ознакомиться с материалами.

Инструменты и материалы

Чтобы выполнить переход с металлопластика на полипропилен потребуются следующие инструменты:

разводной ключ;
газовый ключ;
пакля (чесаный лен);
силиконовый герметик;
монтажная паста.

Список зависит от типа стыковки деталей.

Стыковка муфтами

муфта стыковочная «Американка»

Муфтовое соединение металлопластиковой трубы с ПП подходит для трубопроводов диаметром менее 40 мм. Помимо резьбового фитинга, потребуется американка (разъемный элемент). Монтаж нужно выполнять по следующему плану:

Разобрать американку на две части.
Намотать паклю на часть с внешней резьбой, затем промазать силиконовым герметиком.
Вкрутить эту деталь в часть фитинга с внутренней резьбой.
Аналогичную работу проделать со вторым фитингом с наружной резьбой, который потом нужно вкрутить во вторую половинку американки.
Соединить две части разъемной детали, используя разводной или газовый ключ.

Стыковка компрессионными фитингами

Соединение компрессионным элементом

Соединение труб компрессионными фитингами — самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу — она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

Вставить трубы в отверстия фит-крепежа с двух сторон.
Затянуть гайки.

Стыковка фланцами

Фланец для соединения полипропиленовой трубы и металлопластиковой

Для стыковки двух труб из разных материалов можно использовать и фланцевые стыковки. Данный способ подходит для трубопровода диаметром более 40 мм. Такое соединение подразумевает установку фланцевой запорной арматуры.

Для металлопластиковых систем подобные комплектующие отсутствуют, поэтому придется использовать концевой фитинг с наружной резьбой и фланец с внутренней резьбой. Сам процесс монтажа нужно выполнять следующим образом:

Фланец накручивается на фитинг с использованием пакли.
Фит-крепёж монтируется на водопровод.

Для полипропиленовых изделий используются специальные фланцы, которые напаиваются на них.

Как правильно изогнуть металлопластиковую трубу

В случае поворотов по трассе прокладки трубопровода возникает необходимость изгибать металлопластиковую трубу в нужном направлении. Существует несколько способов для выполнения такой операции.

Сгибание труб руками

Вручную можно гнуть профили диаметром 16-20 мм, при этом радиус поворота трубы должен быть 80-100 мм соответственно. Для соблюдения проектных значений изготавливают шаблон из картона или мягкой проволоки.

Ошибочное увеличение угла изгиба может спровоцировать «залом» трубы, в результате чего потребуется демонтаж отрезка и замены участка новой секцией.

Пружина поможет избежать дефектов

Для гнутья труб Ø 26-32 мм применяют внутренний или наружный пружинный кондукторы. Конструкция инструмента позволяет исключить нарушения структуры материала и избежать заломов на обрабатываемых участках.

Приспособление перемещают вдоль линии магистрали последовательно от одного участка к другому. Внутренний механизм рекомендуют использовать на небольших отрезках. Для обслуживания водоводов большой протяженности понадобится устройство с наружной пружиной.

3 использование строительного фена

Строительный фен применяют в тех ситуациях, когда не получилось найти нужный размер пружины. В секцию трубопровода помещают мелкий кварцевый песок и уплотняют так, чтобы в полости отрезка не осталось свободного пространства. На оба конца профиля надеваются заглушки, чтобы избежать просыпания смеси.

Изделие устанавливается в тиски и гнется, при этом параллельно осуществляется прогрев строительным феном в местах предполагаемого изгиба.

Трубогиб для мастера

Для изгибания маломерных секций и профилей диаметром более 32 мм используют реечный трубогиб.

Такой инструмент позволяет достичь оптимального радиуса трубы и избежать необоснованных дефектов поверхности. По своей конструкции приспособление может быть механическим, электромеханическим или гидравлическим.

Особенности соединения труб

Соединение металлопластиковых труб

Любые трубы, в том числе и металлопластиковые, соединяются при помощи фитингов (поворотных, разветвителей или для разных диаметров). Механизм может быть разный, единственное условие, что пресс-фитинги желательно использовать только в том случае, если место стыка труднодоступно или при скрытой прокладке труб. В остальных случаях лучше, чтобы к соединению был свободный доступ. Поэтому трубы соединяют цанговыми, пуш- или пресс-фитингами. Первый вариант как раз предназначен для соединения труб из разных материалов.

Соединение разных типов труб необходимо в следующих случаях:

если нужно удлинить или добавить новую ветку к существующему водопроводу;
при замене части старого трубопровода;
при подключении «теплых полов» к системе отопления.

Общие правила прокладки металлопластикового трубопровода

Следует учитывать:

чувствительность материала к термо- , механическим нагрузкам, а также ультрафиолету — на практике это означает, что открытую проводку из таких труб можно делать только в тех местах, где факторы такого воздействия исключены;
если проводка выполняется скрытой, то должны присутствовать люки и съемные щиты для удобного доступа к соединительным фитингам (если фитинги винтового типа);
если ведется прокладка металлопластиковых труб через строительные конструкции, то в них предусматриваются также и гильзы так, чтобы их внутренний диаметр был больше размера металлопластиковых труб на 5-10 мм — тогда образуется зазор, который нужно заполнить мягким материалом;
на поверхности труб при прокладке не должно появляться трещин и царапин — это значит, что и разметку нужно выполнять только мягким карандашом или маркером.

Как согнуть металлопластиковую трубу

Неоспоримым преимуществом металлопластика является возможность сгибания его в необходимом месте. Это может помочь существенно минимизировать количество фитингов при установке. Трубы сгибаются, когда необходимо сделать поворот, направить систему в нужное место.

Существует несколько способов согнуть трубу. Самый простой, но не всегда надежный – это согнуть трубу самому, без дополнительных инструментов – руками. Однако, подобный вариант не всегда подходит, ведь без должной сноровки изделия могут быть повреждены. Поэтому можно приобрести особую пружину, которая предназначена именно для сгиба труб. Пружину вставляют непосредственно в трубу и просто сгибают. Это помогает избежать лишних дефектов. Самое главное, чтобы размер пружины был таким же, как и размер трубы.

Также можно воспользоваться строительным феном. Тут главное не перестараться и не слишком перегреть пластик. При воздействии тепла труба станет податливой и будет гнуться одним движением.

Но все же, если подобного опыта работы с металлопластиком еще нет, то лучшим вариантом будет использовать трубогиб – инструмент, который специально для этого предназначен. С его помощью можно без проблем и лишних повреждений сгибать трубы любого диаметра и размера. Трубогиб поможет избежать появления трещин, изломов и других разнообразных повреждений.

Инструменты и материалы для прокладки труб

Прокладывая металлопластиковую систему своими руками, без помощи специалистов потребуется минимальное количество инструментов и материалов, которые продаются в строительных магазинах. Но следует выбирать исключительно высококачественную продукцию.

Приспособления для монтажа трубопровода

При проведении строительных работ с конструкциями из металлопластика вам понадобится весьма небольшой набор инструментов:

ножницы, которые предназначены для резки труб;
фаскосниматель и калибратор;
рулетка;
дрель;
вентили;
фитинги и пресс для них;
труборез
трубогиб;
раздвижной и накидный ключи .

Какие материалы потребуются

Прокладывая трубопровод в доме понадобятся следующие материалы:

трубы (бухты, мерные отрезки);
разные фитинги – при их помощи отдельные участки будут превращены в цельную систему;

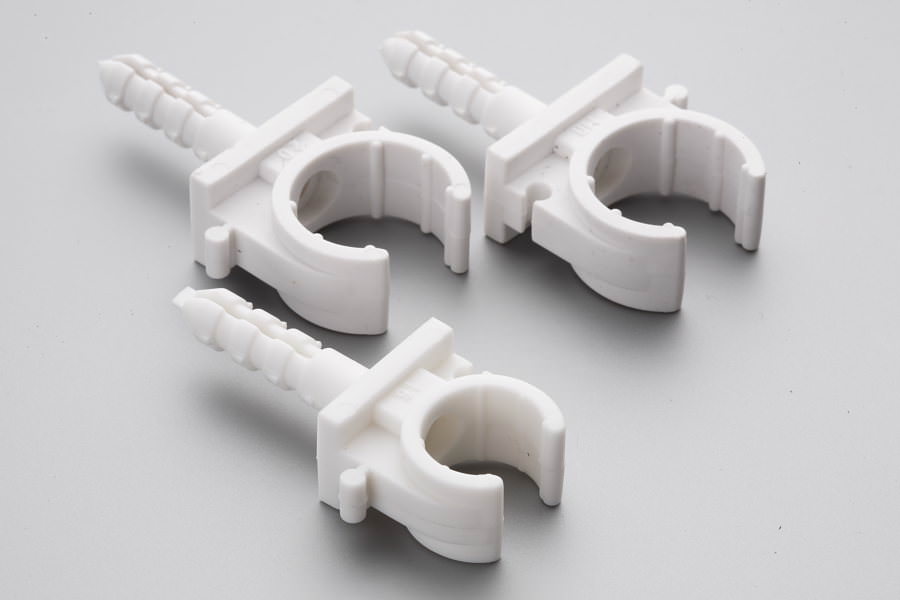

крепежные элементы – разнообразные клипсы и хомуты, на них конструкция будет зафиксирована;

Следует заблаговременно запастись всеми инструментами и материалами, чтобы во время работы не отвлекаться на покупки недостающих мелочей, что существенно будет тормозить процесс проведения ремонта.

Соединение металлопластика с другим материалом

Такие варианты возникают, если меняют только часть водопроводной магистрали, поэтому старые металлические коллекторы соединяют с металлопластиковыми трубами.

Виды соединений:

резьбовой стык хорошо работает, если сечение не превышает 40 мм;
соединение фланцем подходит для больших диаметров.

Муфту с нарезкой выбирают по типу пластиковой трубы: с обжимом, под пайку, прессовку. Сначала удаляют старую муфту с металлической магистрали там, где будет врезка пластикового участка. Отрезают старую трубу, накладывают солидол, делают новую нарезку витков.

Резьбу протирают ветошью, наматывают фум-ленту, покрывают силиконом. Далее накручивают фитинг без применения ключа. Если при проверке появляется течь, переходник можно докрутить.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Разновидности фитингов

Важной деталью водопроводной сети являются фитинги. Они используются для изменения направления труб, их соединения, разведения, перекрытия. Установка фитингов применяется при совмещении 2 труб разного диаметра

Установка фитингов применяется при совмещении 2 труб разного диаметра.

Узлы оснащаются крышками водопроводных труб, которые в дальнейшем позволяют получить доступ к конструкции, или же надежными заглушками для герметичного перекрытия сети.

Разновидности фитингов отличаются по таким характеристикам, как диаметр, форма, резьба и материал.

Сферические детали

Изделия применяются для различных видов трубопроводов. Эллиптическая заглушка изготавливается из стали штамповочным методом.

Основная задача сферической пробки — поддержание магистралей в рабочем состоянии при высоком давлении. Элементы крепятся методом сваривания и являются постоянной частью системы.

Резьбовые элементы

Используются для обеспечения водоснабжения резьбовые заглушки в каждом доме. Они представляют собой наиболее распространенный тип запорной арматуры.

Изготавливают изделия из стали или других металлов. Резьба элементов может быть внутренней и наружной. Они совместимы с соединительными фитингами. Применяются в сетях отдельно, на резьбовых соединениях.

Монтаж детали достаточно простой. Ее попросту закручивают, а для большей герметичности используют ФУМ-ленту либо льняную подмотку.

Резьбовые изделия используются на трубах диаметром до 2 дюймов.

Фланцевые устройства

Фланцевые устройства представляют собой пластину с отверстиями для заклепок или специальных закрепительных болтов. Материал изготовления — сталь или резина. Монтаж изделия несложный, поскольку отверстия точно соответствуют фланцу.

Важно, что данный тип заглушки устанавливают на трубы диаметром более 2 дюймов. В процессе монтажа используются дополнительные герметизирующие прокладки. Их выбирают в зависимости от температуры воды в системе

Для холодной используют прокладки из резины, для горячей — из специальных термостойких материалов. Чаще всего фланцевые устройства применяют как временную деталь

Их выбирают в зависимости от температуры воды в системе. Для холодной используют прокладки из резины, для горячей — из специальных термостойких материалов. Чаще всего фланцевые устройства применяют как временную деталь.

Пневматические резиновые заглушки

Резиновые фитинги применяются для проведения аварийных работ на магистралях. Устройство представляет собой шар из резины, который при надувании увеличивается в размере и перекрывает трубу.

Пневматические резиновые заглушки монтируются следующим образом:

Изначально из аварийного участка удаляется вся вода.
Затем вырезается отверстие такого же диаметра, что и фитинг.
В отверстие устанавливается резиновая конструкция и надувается специальным насосом. В результате участок трубы блокируется.

Применяя пневматические резиновые фитинги, мастера могут производить ремонт трассы без перекрытия главной ветки.

Защитные и декоративные приспособления

Защитные устройства применяются в различных сферах: в мебельной промышленности или во время транспортировки труб в целях защиты торцов, особенно с нарезной резьбой. Декоративные детали часто не только имеют эстетичный вид, но и выполняют практические функции.

Декоративные приспособления и заглушки защитные изготавливают из разных материалов.

Устройства из пластмассы используют в мебельной промышленности как для внешней отделки, так и для внутренней конструкции диванов, кресел и т.д. Пластиковые фитинги ставят в конструкции из труб ПВХ.

Запорные элементы из резины помогают защитить водопроводную трубу от попадания мусора и различных предметов. У изделий невысокая прочность, но с поставленной задачей они справляются хорошо. У резиновых деталей доступная стоимость по сравнению с запорами из металлов.

Стальные запорные устройства более надежные и крепкие. Они имеют длительный срок эксплуатации.

Виды крепления

Существует два варианта соединения – при помощи пресс фитингов и компрессионных креплений. Помимо этого также, в зависимости от использующихся крепежей, бывает такое соединение пресс фитингами:

При помощи муфт;
Надвижных фитингов.

У каждого варианта есть свои достоинства и недостатки. Компрессионный метод можно использовать без специальных инструментов, он позволяет обеспечить прочное разъемное соединение. Это очень удобно, если потребуется после установки перенести или прочистить систему в определённом месте. Но в этом заключается и основной недостаток способа – из-за того, что насадка снимается, со временем в месте стыка может образоваться протечка.

Фото — металлопластиковая труба с компрессионной деталью

Пресс фитинги устанавливаются при помощи специального инструмента для обработки коммуникаций – прессом. К достоинствам можно отнести прочность и долговечность установки. Не требуется дополнительный монтаж прокладок или других уплотнителей, что повышает износостойкость системы. В то же время, при таком соединении обеспечивается неразъемное крепление. При необходимости не будет возможности раскрутить трубу, придется разрезать коммуникацию.

Технология монтажа

разновидности фитингов При монтаже водопровода из металлопластиковых труб, не обойтись без дополнительных материалов и инструментов.

Инструменты, которые могут понадобиться при работе:

труборез или ножовка по металлу;
калибратор;
рулетка;
гаечные ключи;
клещи или пресс (при использовании пресс-фитингов);

Из материалов в первую очередь следует приобрести фитинги и клипсы для фиксации трубы к полу или стене.

Кроме цанговых фитингов, существуют конструкции с обжимным механизмом, которая фиксирует металлопластиковую трубу посредством кругового обжима трубы специальными клещами или прессом. Этот вариант более надёжен в эксплуатации, монтаж занимает меньше времени, но и стоимость работ значительно возрастает, прежде всего, из-за необходимости приобретения специального инструмента.

Блиц-советы

Работы по проведению монтажных работ можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке материала.
Все работы необходимо проводить только при отключённой подаче воды от стояка.
Не бойтесь использовать при проведении ремонтных работ современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.

Подготовка к работе

Монтаж фитингов для металлопластиковых труб производят методом прессования, обжима или используют пуш-фитинги, поэтому подбирают соответствующие элементы трубопровода.

У каждого изготовителя обжимных элементов есть соответствующие инструменты. Готовят приспособления, рекомендованные специалистами этой группы изделий. Можно применять другие инструменты, но пресс-клещи подбирают по внутреннему профилю, подходящему к этому фитингу.

Готовят другие инструменты:

калибраторы для труб;
фаскосниматели;
ножницы для резки металлопластиковых трубок.

Для установки в системе пресс-фитингов (с разрезанным концом) берут специальный инструмент, а компрессионные формы устанавливают с помощью разводных ключей (пара).

Основные ошибки при соединении полипропилена с металлопластиком

При стыковке разных материалов не всегда удается сделать все хорошо, особенно это касается таких разнотипных материалов, как полипропилен и металл. Наиболее распространенными ошибками являются:

Излишние усилия при соединении, в результате чего сужается внутреннее сечение и повышается нагрузка на место стыка;
неплотное присоединение, что может привести к течи и разрушению других стыковок в результате скачков давления;
отсутствие герметика, пакли, силикона.

Необходимость соединить МП и ПП трубы может возникнуть в разных ситуациях, например, во время срочного ремонта системы отопления или водопровода. При этом иногда нужно делать это в стесненных условиях. Поэтому стоит заранее разобраться в способах соединения.

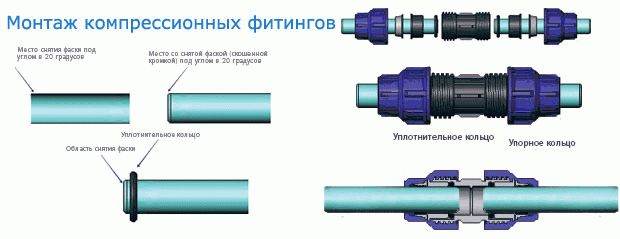

Как установить компрессионный фитинг

Чтобы обеспечить надежное обжимное или цанговое соединение металлопластиковых труб с полипропиленовыми, применяются именно компрессионные модели. Стандартно такие фитинги изготавливаются из коррозионностойкого металла – меди или латуни. Конструктивно они состоят из штуцера, кольца и накидной гайки, при помощи которой производится фиксация обжима на трубах.

Фото — усиленная компрессионная установка

Присоединение происходит так: при закручивании гайки она начинает давить на кольцо, которое закреплено на определенном отрезке трубы. Это отличный вариант как для гибких шлангов водоснабжения так и для армированных труб отопления. При сжимании обеспечивается нужное крепление между стенками коммуникаций.

Фото — виды установочных элементов

Классификация компрессионных фитингов для соединения водопроводных металлопластиковых труб с резиновым шлангом производится по внутреннему диаметру и типу резьбы. С размером отверстия все понятно – нужно выбрать ближайшее большее значение от диаметра устанавливаемой трубы. Резьба бывает левая и правая, принципиальной разницы в использовании нет.

Пошаговая инструкция, как установить компрессионный фитинг для соединения металлопластиковых труб с резиновым шлангом:

Предварительно изучается схема разводки канализации. Нужно учесть особенности системы, количество поворотов и тройников на обрабатываемом участке – в зависимости от этого меняется число хомутов;
Необходимо обрезать трубу до нужного размера. Обязательно обрабатываются края коммуникации: они протираются обезжиривающим раствором и зачищаются при помощи щетки. Проследите, чтобы на месте стыка не было никаких зазубрин, иначе при включении воды, в этом месте образуется течь;
На входных торцах делается фаска размером 1 мм под углом 45 градусов. Её нужно прорезать фаскоснимателем;
Монтаж производится по такой схеме: сначала устанавливается гайка, после на отрезок надевается обжимное кольцо. Штуцер смазывается маслом или герметиком, который улучшит резьбовое соединение. Специальный инструмент не понадобится, можно использовать газовый или водопроводный разводной ключ;
При посадке штуцера на трубу проследите, чтобы она краем уперлась в ограничитель;
Сначала подсоединение производится исключительно вручную. Нужно накрутить гайку на штуцер до максимального упора. После соединение подкручивается при помощи ключа. Нельзя слишком сильно затягивать резьбу, иначе она может сорваться. Также не следует пережимать гайку. Специалисты говорят, что оптимально должно быть видно из-под штуцера две резьбовые нити;
После место соединения армированных труб с пластиковыми накрывается пленкой для защиты от пара и грязи.

При работе с резьбовым соединением обратите внимание на то, что место стыка обязательно нужно покрыть герметичной сантехнической лентой. Таким образом, в канализационной системе обеспечивается максимальный уровень герметичности

Метод требует определенного ухода за резьбой. При демонтаже нужно обязательно менять кольцо, даже если оно не течет. Также раз в год независимо от особенностей эксплуатации, проверяйте резьбу и меняйте прокладку.

Видео: как соединять металлопластиковые трубы

Разводка труб канализации

Работы по установке канализационного металлопластика имеет свои особенности. Для разводки канализации необходимо применять только трубы с большим диаметром (для раковин – от 50 мм, для унитазов – от 100 мм)

Также важно заблаговременно принять необходимые меры для того, чтобы организовать наклон трубопровода

Уклон конструкции должен быть выдержан по направлению к сливному коллектору. Категорически нельзя устанавливать отвод под прямым углом.
Необходимо установить специальные тройники (ревизии) со съемными крышками на всех участках конструкции, которые располагаются перед поворотами. В этих местах чаще всего образуются засоры.
Напротив ревизии оставляйте специальные смотровые окошки, если монтаж производится скрытым способом.

При сборе системы обязательно оставляйте запас. Дело в том, что материал трубы имеет свойство расширяться под воздействием температурных перепадов.

Способы соединения труб своими руками

Металлопластиковые системы монтируют с помощью специальных элементов — фитингов. Фитинги представляют собой детали различной конфигурации, применяемые для монтажа водопроводных и отопительных систем.

В зависимости от назначения изделия выпускают следующих модификаций:

Муфты. Предназначены для устройства прямых соединений труб одинакового диаметра.
Переходы с металла на пластик служат для стыковки МПТ со стальными магистралями, а также могут устанавливаться в местах сочленений профиля разного диаметра — тройник, отвод и др.
Угольники, кресты применяются для подключения отдельных секций трубопровода к центральной магистрали под прямым углом.

можно выполнить тремя способами:

Компрессионным (обжимным).
Прессовым.
Пуш-фитинговым.

Сборка с использованием обжимных соединений наиболее доступна для производства работ своими руками.

Для ее выполнения требуется наличие минимального комплекта инструментов:

трубореза;
гаечного и разводного ключа;
калибратора и фаскоснимателя.

Компрессионный способ позволяет получить разборные соединения, которые, в случае обнаружения дефектов, легко демонтировать и заменить на новые. Недостатком такого способа является то, что эксплуатация трубопровода требует периодического технического обслуживания.

Монтаж пресс-муфты выполняют с помощью специального инструмента, предусмотренного только для такого типа конструкций. Стыковка профилей получается неразъемной, что обеспечивает хорошую герметичность соединений и надежность эксплуатации.

Самый простой способ устройства магистралей — это пуш-фитинг, не требующий особых приспособлений и приборов. Отрезок трубы вставляется в муфту и задвигается внутрь до щелчка. Соединение готово.

Автономное водоснабжение для водопровода, отопления и канализации с использованием МПТ можно выполнять скрытой прокладкой в полах, стенах, скрывать штукатуркой, бетонировать.

Общие положения

Итак, Вы подумали и решили выполнить монтаж трубопровода сами. И правильно, при внимательном и старательном отношении любое дело спорится. С чего же начать?

Возьмите лист бумаги и нарисуйте план помещений, где будем монтировать трубопровод. Должен получится эдакий вид сверху. Как правило, меняют сразу все трубы в квартире/доме, а это, прежде всего, кухня ванная и туалет. Тщательно вымеряйте будущие места прохода труб.

Монтаж водопровода из металлопластиковых труб, наверное, самый доступный способ заменить трубы без должной квалификации. Смело приступайте к работе.

Не забываем, что труба идет двойная: холодная и горячая, однако есть ряд мест, где проходит только холодная. Это разводка возле унитаза, подвод к стиральной машине, посудомойке и т.п.

На этом этапе Вы уже знаете, сколько трубы Вам необходимо. Теперь тщательно продумайте, сколько соединений труб, тройников, смесителей и прочих монтажных узлов Вы планируете сделать.

Некоторые варианты фитинга к металлопластиковой трубе

Монтаж труб своими руками – подразумевает еще и наличие определенного набора инструментов.

Давайте составим перечень необходимого:

Ножницы для резки труб. Это необходимое приспособление, не экономьте, купите обязательно, иначе рискуете испортить трубу. Резка иными инструментами может вызвать заусенцы, неровности, нарушение защитного слоя трубы, что в последствии приведет к протечкам.

Ножницы для резки труб

Калибратор. Также необходим, поскольку после реза труба вогнута немного вовнутрь, а нужно наоборот ее немного развальцевать, чтобы не испортить резиновые уплотнители.

Калибратор для труб

Разводной ключ, рожковые ключи нужных размеров, плоскогубцы, дрель.

Итак, все готово для работы. Теперь необходимо демонтировать старую трубу, а вместе с ней и старые вентили на входе в жилище.

Если Вы живете в частном доме, то просто перекрываете центральную подачу воды в дом, а если в квартире, тогда придется вызывать сантехника, чтобы он перекрыл горячее и холодное водоснабжение в Вашем подъездном стояке.

Стоит отдельно заметить, что вентили на входе в жилище должны быть только высокого качества. Выбирайте краны, выдерживающие давление 60 атмосфер, и температуру 150 градусов.

Не экономьте на таких вентилях, ведь в случае аварии они являются единственными воротами в дом.

Компрессионные фитинги – для качественного монтажа трубопроводов

Соединение современных металлопластиковых труб производится при помощи компрессионных либо прессовых фитингов. Последние могут монтироваться посредством надвижных деталей либо обжимных муфт. В большинстве случаев домашние мастера предпочитают работать с компрессионными (цанговыми) фитингами, которые обычно делают из латунных сплавов. Такой крепеж состоит из О-образного разрезного кольца, штуцера, накидной гайки. Простая конструкция фитинга позволяет без проблем производить с его помощью соединение отдельных частей трубопровода в единую систему, используя обычный гаечный ключ.

Для соединения частей трубопровода с помощью компрессионных фитингов понадобится обычный гаечный ключ

Принцип применения цангового крепежа прост. Закручивание на фитинге накидной гайки приводит к сжатию разрезного кольца (его часто называют пресс-гильзой). За счет этого обеспечивается плотное соединение между штуцером соединительной детали и стенкой (внутренней) трубы из металлопластика. Подобрать крепеж требуемого типа несложно. Фитинги маркируются по виду резьбы и по сечению (наружному) трубных изделий.

Допустим, вы видите перед собой крепежную деталь с обозначением 16х1/2. Такая маркировка означает, что к одному ее торцу разрешается подводить арматуру, рассчитанную на полудюймовую трубу, а ко второму – трубное изделие сечением 16 мм. Ключевое достоинство компрессионных изделий – легкость их самостоятельной установки. Домашнему умельцу не приходится искать спецоборудование для проведения монтажных мероприятий. Кроме того, такие фитинги можно в случае необходимости демонтировать, а затем повторно использовать их. Правда в этом случае следует выполнить замену уплотнительных прокладок. Со старыми уплотнителями крепеж устанавливать запрещается.

Крепление труб

клипсы

После того, как водопровод будет собран, нужно будет установить его на специальные клипсы, которые обязательно должны соответствовать диаметру трубы соответствующего размера. Прежде всего, на стену монтируются клипсы с помощью шурупов.

Затем берётся труба и с усилием вставляется в эти крепления. Это единственно возможный вариант крепления.

Использование для фиксации хомутов жёсткой фиксации категорически запрещено, трубы должны иметь возможность немного изменять свою геометрию при изменении температуры жидкости, которая циркулирует внутри. С этой функцией хорошо справляются только клипсы.

Как соединить металлопластиковые трубы: 3 способа
