Что это такое цанга: 6 плюсов

Преимущества и недостатки

Наиболее привлекательная сторона использования цанговых деталей – это простота их установки. Вкупе с металлопластиковыми трубами цанговые соединения можно назвать лидерами в монтаже разводки бытовых водопроводов.

Рекомендуем ознакомиться: Как провести водопровод для личного пользования и полива на даче из труб ПНД своими руками

Цанговые фитинги, в сравнении с другими видами соединительных деталей, обладают следующими преимуществами:

  • Возможность многократного использования. Все, что потребуется для переустановки цанговой детали – это обрезка деформированного участка трубы, возможно замена прокладок на штуцере (если фитинг эксплуатировался длительное время).
  • Надежность соединения. При правильной установке герметичность гарантируется производителем, поскольку деталь имеет 2-х уровневую защиту и надежную фиксацию.
  • Низкая себестоимость соединительного узла. Несмотря на то, что закупочная цена на цанговый фитинг зачастую выше сварного варианта, его установка не требует дорогостоящих инструментов или оборудования и занимает несколько минут рабочего времени. В результате монтаж обходится дешевле.
  • Долговечность. Качественное цанговое соединение будет служить не менее трубопровода, на который он установлен.
  • Широкий диапазон применения. Производители предлагают цанговые фитинги на любые трубы, будь то металл, пластик или металлопластик.

Из недостатков отмечают ограничения в месте установки. Такую деталь нельзя использовать для монтажа скрытого трубопровода или в труднодоступных местах, поскольку узел нуждается в периодическом обслуживании. Второй недостаток является причиной вышеизложенного – цанговое соединение со временем ослабевает и нуждается в небольшой протяжке.

Преимущества использования цанги зажимной

Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:

  • возможность неоднократного использования. Применение цангового зажима позволяет беспрепятственно производить замену поврежденного участка водопровода или пневмопровода, вести ремонтные работы;
  • долгий период эксплуатации, равный десятилетиям;
  • широкий ассортимент и доступность. Цангу зажимную с нужными характеристиками от практически любого производителя не составит труда подобрать или в специализированном супермаркете (обычном или работающем через интернет), или на строительном рынке;
  • надежность и герметичность сборки;
  • простоту установки, не требующую наличия специальных навыков и сложного набора профессиональных инструментов;
  • сравнительно невысокие расходы при покупке и установке;
  • превосходные эксплуатационные характеристики.

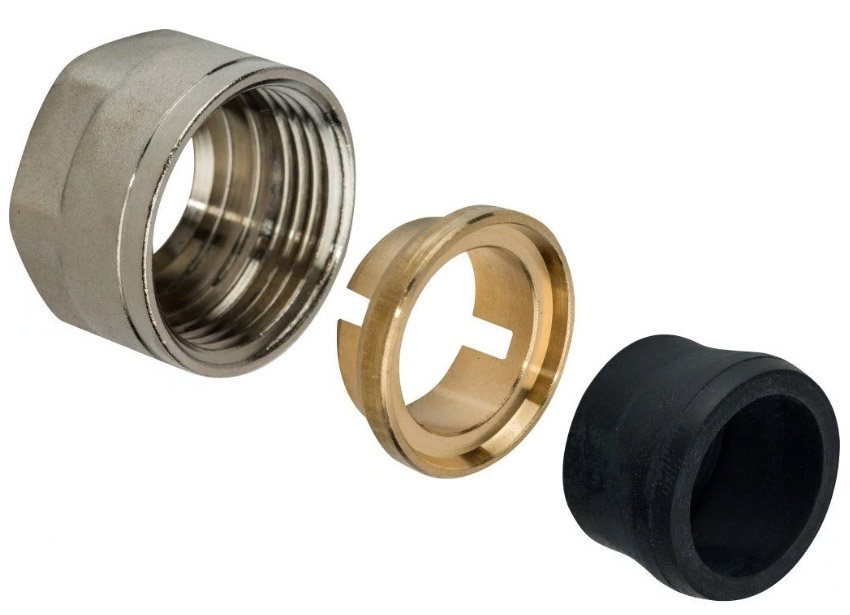

Детали цангового соединения

Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.

Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.

Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.

Что собой представляет цанговый фитинг

Любой фитинг-цанга – это разрезная втулка с пружинящим эффектом. Форма усеченного конуса и наличие небольшого по диаметру отверстия обеспечивают максимально плотный «захват» необходимого участка конструкции. На промышленных установках в производстве для определения соотношения параметров выполняемого соединения и размера оптимального фитинга рекомендовано воспользоваться контрольно-измерительными приборами (КИПиА).

На корпусе штуцера имеются небольшие пропилы, что и обеспечивает движение фиксирующих лепестков. Их регулировка позволяет устанавливать или снимать необходимый рабочий инструмент. Затягивание гайки упрощается благодаря сжимающему усилию приспособления.

Цанга состоит из нескольких частей:

  • основания;
  • фрезы с хвостовиком цилиндрической формы;
  • патрона.

Система внутренней канализации из ПП труб

Трубы из полипропилена и аналогичные фасонные фитинги могут применяться при укладке хозяйственно-бытовых канализационных систем, максимальная температура стоков в которых не превышает 80 градусов (возможно кратковременное, не более 1 мин, повышение температуры до 900).

ПП трубы, в отличие от других пластиковых изделий, подлежат к использованию в системах отвода химически агрессивных веществ, показатель pH (щелочность) которых варьируется в диапазоне 2-12, однако перед укладкой канализации необходимо выполнить проверку устойчивости материала, поместив его на сутки в рабочую среду.

Производство и применение ПП труб регламентируется нормативами СНиП №2.04.01 и СП № 40.107. Используемые изделия должны иметь соответствующие сертификаты и акты на соответствие санитарным требованиям.

Полипропиленовые трубы для канализации имеют следующие эксплуатационные преимущества:

  • невосприимчивость к коррозии, стойкость к большинству химически агрессивных жидкостей;
  • идеально гладкая внутренняя поверхность, не подвергающаяся зарастанию и сохраняющая первоначальное проходное сечение и гидравлические характеристики на протяжении всего срока эксплуатации;
  • минимальный вес, облегчающий хранение и транспортировку, а также монтаж канализационных коммуникаций;
  • простое соединение посредством раструбов, на которых предусмотрены уплотнительные кольца, обеспечивающие герметичность стыковки;
  • верхняя температурная граница ПП труб составляет 95 градусов, что превосходит возможности пластиковых аналогов – трубы полиэтиленовые канализационные выдерживают не более 650;
  • наличие обширного сортамента фасонных изделий – уголков, крестовин и переходников, что позволяет выполнить монтаж канализации любой конфигурации.

Срок службы внутренней канализации из ПП труб, при соблюдении режима эксплуатации, превышает 50 лет.

Типоразмеры и технические характеристики

Полипропиленовые канализационные трубы производятся согласно ГОСТ №26996, в котором указаны требования к материалам и итоговым характеристикам изделий.

ПП трубы поставляются на рынок в диаметре 200, 160, 130 110, 80, 50, 40 и 32 мм – изделия диаметром 110 мм и более применяются для монтажа стояков и наружной канализации, 80 и 50 мм – для разводки канализации внутри дома. Длина изделий может составлять 3, 2, 1, 0.75 и 0.5 метров. ПП изделия не имеют эластичности и не гнуться, что не позволяет реализовывать их в бухта длиной 50-100 м, как выпускается труба полиэтиленовая канализационная.

Полипропиленовые трубы и фасонные элементы

Рассмотрим технические характеристики ПП труб (в скобках для сравнения указаны аналогичные параметры полиэтиленовых изделий):

  • максимальная температура, приводящая к деформациям +1500 (ПЭ: +1320);
  • плотность материала – 0.9 (ПЭ – 0.95) г/см3 ;
  • устойчивость к нагрузкам на разрыв – 35 (ПЭ – 29( Н/мм2);
  • предел текучести – 25 (ПЭ – 18.1) Н/мм2;
  • коэффициент линейного расширения – 0.15 (ПЭ – 0.19) мм/м;
  • номинальная теплоемкость (при температуре +200) – 2 (ПЭ – 1.9) кДж/кгс ;
  • номинальная теплопроводность (+200) – 0.24 (ПЭ – 0.36) Вт/мс.

Диаметры используемых для обустройства канализационной системы труб указаны в ГОСТ №21.604.82 “Водоснабжения и канализация”. Согласно данному нормативу, для укладки сточных коммуникаций необходимо использовать изделия следующих размеров:

  • унитаз – 100 мм (внутренний диаметр);
  • ванна либо душевая кабина – 50 мм;
  • мойка на кухне – 50 мм;
  • раковина в ванной комнате – 40 мм;
  • комбинированный слив в ванной – 60 мм;
  • бытовое оборудование (стиральная и посудомоечная машина) – 25 мм;
  • разводка – 50 мм;
  • основной стояк – 110 мм.

Монтаж

Монтаж цанговых соединений является наиболее простым из возможных. Соперничают по легкости монтажа классические фитинги на резьбе, однако там необходимо самостоятельно (фум лентой или льняной паклей) осуществлять герметизацию соединения. Причем делать это потребуется каждый раз заново, если нужно разобрать узел. В случае с цанговым фитингом такой необходимости нет.

Для работы потребуются:

  • ножницы для пластиковых труб или ножовка по металлу;
  • калибратор с фаскоснимателем;
  • гаечный или разводной ключ.

Разберем монтаж цангового соединения на примере металлопластиковой трубы. Схема работ следующая:

  • отрезать трубу;
  • выровнять окружность, надев трубу на калибратор и провернув ее;
  • снять внутреннюю фаску (необходимо для того, чтобы неровный срез не повредил уплотнительные кольца на штуцере);
  • разобрать фитинг, сняв гайку и цанговое кольцо;
  • надеть гайку и кольцо на трубу в описанном порядке;
  • натянуть трубу на штуцер до упора;
  • подвинуть на место цангу;
  • закрутить гайку.

Раструбный способ соединения

Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.

Соединение такого типа применяют при монтаже самотечных трубопроводов как для внутренней, так и наружной системы канализации, напорных наружных водопроводов и канализационных сетей

В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.

Соединение без уплотнения кольцом

Без уплотнительного кольца чаще всего соединяют чугунные трубы. Вставляемую трубу укорачивают, обрабатывают торец так, чтобы в нем не осталось зазубрин и тещин. В раструб вставляют хвостовую часть сочленяемой трубы.

Получившийся зазор заполняют канатом из промасленной пеньки или льняными просмоленными прядями. Вначале уплотнитель укладывают кольцом и зачеканивают в раструбе, постукивая молотком по специальной деревянной лопатке или отвертке

При этом важно следить, чтобы концы материала не попали внутрь трубопровода

Продолжают послойную укладку уплотнителя до заполнения раструба на 2/3 его глубины. Для последнего слоя используют ничем не обработанный уплотнитель, т.к. масла или смола ухудшат адгезию при заполнении оставшегося в раструбе пространства цементом.

Для получения раствора нужен цемент марок 300 — 400 и вода для его разведения. Компоненты берут в соотношении 9:1. Цемент втрамбовывают в раструб и укрывают мокрой тряпкой для лучшего схватывания.

Наиболее качественная заделка — использование расширяющегося цемента. Его приготавливают перед самым применением путем добавления в емкость с основным компонентом воды в пропорции 2:1 с дальнейшим тщательным перемешиванием и заливкой в раструб. При затвердении цемент самоуплотняется и становится полностью водонепроницаемым

Иногда вместо цемента используют асбоцементную смесь, изготовленную из цемента М400 и качественного асбестового волокна в соотношении 2:1. Воду добавляют непосредственно перед укладкой в количестве около 11% от веса сухой смеси. Вместо уплотнителей на основе цемента практикуют применение битумного, силиконового герметиков, глины, последний слой которой укрепляют путем нанесения битума или масляной краски.

Соединение раструбом с уплотнительным кольцом

Такой метод при устройстве внутридомовой канализационной системы применяют наиболее часто. Кольцо из резины, зажатое между раструбом и вставляемой в него трубой, дает герметичное соединение. Поэтому способ не только простой, но и надежный.

Уплотнительное кольцо в некоторой степени сглаживает перепады осей между двумя соединяемыми трубами, но только в том случае, когда оси на каждом метре составного трубопровода смещены на величину, не выходящую за пределы толщины стенки трубы. Если это условие нарушено, то повышается вероятность появления протечек в результате неравномерного деформирования уплотнения.

Порядок соединения труб раструбом. Стыкуемые детали очищают от грязи и пыли. Чтобы не повредить уплотнительное кольцо при установке, гладкий конец трубы предварительно смазывают мылом, глицерином или специальной силиконовой смазкой. Масла для этой цели применять нельзя. Кроме смазки, защитит кольцо от повреждений фаска, выполненная на стыковочном конце трубы меньшего диаметра под углом 15⁰

Чтобы определить глубину вжима свободного хвостовика трубы в раструб, уплотняющее кольцо временно снимают. Затем, поместив трубу в раструб до упора, отмечают то место, где вставляемая часть соприкасается с раструбом. При монтаже трубу немного выдвигают по отношению к отметке — на 0,9 – 1,1 см. Это расстояние позволит уравновесить внутренние напряжения, появляющиеся в системе при температурных колебаниях.

Специалисты рекомендуют перед размещением кольца окунуть его в мыльную воду и немного сжать. Это значительно упростит его вставку в углубление раструба. С целью сведения до минимума величины перекоса, отдельные производители стали выпускать фитинги с углом 87⁰ вместо 90⁰. Труба входит в раструб под уклоном и кольцо не перекашивает.

Когда есть необходимость в соединении труб, изготовленных из материалов разного рода, применяют переходные патрубки. Такой размер патрубка, как внутренний диаметр должен соответствовать наружному сечению подсоединяемой трубы. В случае сочленения раструба полимерной трубы с трубой из чугуна на конец второй накладывают двойной уплотнитель и монтируют патрубок.

Что собой представляют цанга и фитинг

Чтобы понять, по какому принципу работают цанговые фитинги, необходимо в первую очередь разобраться в том, что собой представляют цанга и фитинг. Цанга, конструкция которой оптимально подходит для того, чтобы использовать ее для соединения деталей цилиндрической формы, – это металлическая втулка, на боковой стороне которой выполнены специальные разрезы, формирующие несколько пружинящих лепестков. Благодаря наличию таких лепестков цанга оказывает давление на внутренние стенки трубы, тем самым прижимая ее наружную поверхность к стенкам фитингового патрона. Фитинги цангового типа, действующие по вышеописанному принципу, часто называют зажимными.

Схема соединения труб цанговым фитингом

Что касается фитинга, то под данным термином понимается соединительный элемент, используемый для создания трубопроводных систем различного назначения. Фитинги соответствующей конструкции применяются для решения различных задач, к которым, в частности, относятся:

  • соединение труб одинакового и разного диаметра;
  • создание в трубопроводных системах угловых соединений;
  • соединение труб с различными сантехническими устройствами и оборудованием (краны, фильтры, счетчики, насосы и др.).

Основные типы цанговых фитингов

Высокая надежность, которой отличается цанговый зажим для труб, обеспечивается не только самой цангой, оказывающей давление на их внутренние стенки, но и внешней крепежной гайкой

Трубопровод, созданный с использованием таких соединений, отличается высокой надежностью, долговечностью и, что особенно важно, герметичностью

Классификация

Приступая к монтажу бытовых коммуникаций, следует понимать, что детали для трубопроводов отличаются друг от друга и каждая из них имеет свое целевое назначение. Не запутаться в многообразии рыночного предложения помогает классификация по общим характеристикам.

Цанговые фитинги можно разделить по назначению на:

  • газопроводные (пневматические);
  • водопроводные (гидравлические).

Детали для газопровода имеют только одно уплотнительное кольцо на штуцере или не имеют такового. Пневматические фитинги по типу резьбы можно разделить на детали с трубной цилиндрической резьбой и на детали с конической резьбой.

По использованию фитинги делятся на три категории:

  • предназначенные для жесткой трубы (металл);
  • для полутвердых трубопроводов (металлопластик);
  • для мягких труб (полимеры).

Рекомендуем ознакомиться: Виды и основные характеристики американок для полипропиленовых труб

Цанговые фитинги из пластика не имеют накидной гайки. Они закрепляются посредством защелки корпуса детали непосредственно на цангу. Цанга имеет металлические зубцы, которыми прижимает мягкий полимер трубы.

По виду соединения:

  • предназначенные для прямого участка – муфты простые, муфты переходные на разный диаметр, муфты переходные с трубы на шланг (со штуцером), муфты-заглушки;
  • предназначенные для разводного узла – тройники, крестовины;
  • предназначенные для поворота или обвода – уголки.

Для того чтобы выбрать фитинги требуемой конфигурации в достаточном количестве, следует иметь проект будущего трубопровода.

Как устроены зажимные цанговые патроны

Чтобы изготовить цанговый патрон, используют закаленную инструментальную сталь. Этим обеспечивается высокая прочность устройства, которому предстоит долгая эксплуатация, в ходе которой будут многократно закрепляться и сниматься заготовки или инструменты.

Зажимной цанговый патрон

Конструкция зажимного цангового патрона включает:

  • корпус;
  • цангу;
  • сжимающее кольцо;
  • контргайку.

Принцип работы всех модификаций, отличающихся типоразмерами и особенностями устройства, одинаков: давление передается от гайки для зажима на конусное образование, а через него происходит формирование радиального сжимающего усилия, направленного на зажимаемую заготовку (инструмент, деталь).

Используемая цанга дала наименование наиболее распространенному цанговому патрону – ER. Преимущества цангового зажима над обычными патронами, применяемыми в токарных (фрезерных) станках состоят в:

  • упрощении процесса установки или снятия детали (заготовки);
  • возможности надежной фиксации детали, имеющей небольшой диаметр;
  • возможности использовать твердые вставки.

Цанговый патрон ER с набором цанг разного диаметра

Цанговый патрон ER выпускается с набором цанг под заготовки разного диаметра, которые устанавливаются в зависимости от конкретных размеров хвостовиков.

Виды соединений труб без сварки – какие бывают, плюсы и минусы

Безрезьбовое соединение металлических труб может быть реализовано следующими способами:

  1. С использованием переходных муфт.
  2. Применением фитингов Gebo.
  3. Фланцевыми болтовыми соединениями.
  4. Натяжными соединениями.
  5. Подключением с такими деталями как скобы или хомуты.

Каждый их перечисленных вариантов имеет свои оптимальные области применения. Например, соединение при помощи переходных муфт используется в системах пневматической сцепки подвижного состава (вагоны, платформы). Оно хорошо функционирует в условиях значительной запылённости и вибраций, но не рассчитано на длительное применение и требует постоянного регламентного обслуживания, которое и выполняется во время стоянок. В декоративных целях (изготовление оград или заборов) муфтовые соединения повышают привлекательность интерьера.

Муфты Гебо, конструкция которых запатентована торговой маркой Gebo GMBH (Германия), обеспечивают надёжный стык, но их производство трудоёмко, что негативно сказывается на себестоимости изделий (между прочим, стоит остерегаться подделок!). Пригодны далеко не все марки уплотнителей.

Соединения при помощи фланцев выполняются в соответствии с техническими требованиями ГОСТ 12820-80 и ГОСТ Р 55875-2013. Это облегчает взаимозаменяемость элементов при разборке. Основной недостаток фланцевых стыков – их массивность и необходимость в увеличенном монтажном пространстве.

Натяжные соединения надёжны только при высококвалифицированном их выполнении: нередки случаи разрушения элементов при несоблюдении правил затяжки.

Разъемное соединение деталей цанговым методом

Для выполнения технологической задачи требуется специальный комплект деталей: зажимная цанга и цанговые патроны.

Суть способа: при соединении изнутри возникает давление на место сопоставления пружинистой цангой — втулкой, вставляемой в трубу, закрепленную в специальном фитинговом патроне. Применяется цанговое соединение труб для угловых совмещений, либо скрепления элементов, имеющих разный диаметр.А также для сочленения их с водопроводными кранами, счетчиками, другими измерителями и переходниками.

Этапы монтажа:

Выбрать фитинг, подходящий по размерам диаметру труб.
Приобрести фитинговое устройство с учетом материала конструкции

Для полутвердых и твердых изделий, либо для полутвердых и мягких элементов.
Установить и прочно зафиксировать внутри трубы разрезную втулку.
Осторожно до упора закрутить разводным или гаечным ключом наружную патронную затягивающую гайку до нужного уровня герметизации.
Повторить прижим другой части элемента конструкции.
Нанести уплотнительный герметичный слой.. Внимательно контролируйте прилагаемые усилия, пережатие приведет к повреждению целостности пластикового изделия

На изделиях из гибкого металла от превышения давления образуются невосстановимые трещины, вмятины

Внимательно контролируйте прилагаемые усилия, пережатие приведет к повреждению целостности пластикового изделия. На изделиях из гибкого металла от превышения давления образуются невосстановимые трещины, вмятины.

В чем преимущества способа? Устройства имеют низкую стоимость, а если их нет в продаже, можно сделать цанговый зажим своими руками.

Они долговечны, пригодны к повторному установлению. Процесс монтажа доступен каждому хозяину, не имеющему специальной строительной квалификации.

Однако цанговые разъемные соединения имеют недостаток: периодически зажимы ослабевают, требуется подтягивание

Поэтому важно устраивать их в местах открытого доступа

Если речь идет о цанговом соединении, необходимо осторожно отнестись к затягиванию фитинга, чтобы его не перетянуть, так как из-за этого может лопнуть труба

Нюансы неразборного раструбного соединения деталей

В чем суть метода: в раструбе одной трубы размещается конец другой, имеющий меньший диаметр. Герметичность достигается с помощью уплотнителя. Это может быть пенька, пропитанная маслом и осмоленный лен. Либо резиновое уплотнительное кольцо. В некоторых случаях выгоднее произвести сварочное соединение труб. Как правильно согнать детали при различном раструбном стыковании?

Без уплотнительного кольца

Раструбный неразборный способ применяется для герметичного упрощенного соединения канализационных труб чугунной основы. Работа делится на несколько этапов подготовки операции, и ее исполнения.

Вначале производится замер деталей, труба разрезается по размеченной длине, затем начинается их соединение и герметизация:

  • зауженный конец одной трубы укладывают в широкий раструб другой;
  • заполняют свободное пространство кольцевым слоем пеньки, пропитанной маслом, либо льна, обработанного смолой;
  • тщательно уплотняют материал молотком, либо стамеской;
  • операцию делают послойно, постепенно добавляя новые кольца уплотняющего материала, до глубины 2/3 длины раструба;
  • крайний пласт – последнее уплотнительное кольцо и форсунки не пропитывают, чтобы повысить степень прилипания к цементному раствору, мастике либо герметику, которым наполняют до конца свободное пространство раструба.

Метод такой герметизации надежный, доступный по стоимости, несложный в работе.

С уплотнительным кольцом

Применяется для стыкования труб из пластмассы. Для достижения герметичности в раструбе вставляют кольца резиновые уплотнительные круглого сечения. Они регулируют совмещение центров труб, не допуская их перекоса. Можно дополнить уплотнительное кольцо специальными вкладышами из пластика, что послужит выравниванием осевых линий раструба. Более дорогостоящий вариант для герметизации – кольца силиконовые уплотнительные круглого сечения – обеспечивают повышение надежности соединения.

Монтаж раструбного соединения с уплотнительным кольцом следует проводить, следя за тем, чтобы были совмещены центры, потому как труба может быть перекошена и деформирует уплотнитель

Как производят соединение труб без резьбы и сварки:

  1. подготавливают трубу с раструбом и кольцом;
  2. конец пластиковой гладкой трубы обмазывают силиконовым составом, либо глицерином, чтобы не нарушить целостность уплотнительных деталей;
  3. до упора вставляют его в раструб, рисуют разметку, затем немного выдвигают трубу (10, не более 11 мм). Этот промежуток необходим для терморегуляции места стыкования и поверхностной длины труб.
  4. для каждого двухметрового фрагмента используется один соединительный раструб. При сочетании труб из разнородных материалов применяют набор уплотнительных колец с переходными патрубками.

Для выполнения операции потребуется помощник, который проследит, чтобы равномерно уложить кольцо, избежать осевого смещения.

Сочленение раструбным способом с помощью сварки

Процесс монтажа деталей из пластика, цветных металлов выполняется при использовании сварочного аппарата, методом ручного, либо механического нагревающего соединения.

  • На поверхность специальной платформы устанавливают гильзы – дорны, диаметром подходящие трубам.
  • Сварку делают нагревательным прибором, состоящим из дорна, оплавляющего внутренний слой раструба и гильзы, разогревающей наружную сторону торца трубы.
  • Формируют раструбы — поочередно быстро раскаляют каждую деталь до размягчения, снимают с прибора, надевают на концы труб внахлест до упора.
  • Для защиты рабочих поверхностей от налипания расплавленных остатков пластика используют специальную укрывную пленку из фторопластового материала.
  • После полного затвердевания элементы приобретают надежную герметичность.

Способ не сложный, но требует профессиональной точности и немалых денежных расходов для аренды специального оборудования.

Полипропиленовые трубы можно соединить с помощью раструбной сварки. Для данной операции следует использовать специальный сварочный аппарат

Виды сантехнических труб и соединений

Материал для изготовления труб достаточно много. Каждый вариант имеет свои особенности, достоинства, недостатки и рекомендации к использованию. Главное ознакомиться с основной информацией.

Виды труб:

  • Металлические;
  • Пластиковые;
  • Металлопластиковые.

Для первого варианта чаще всего используют сталь, медь и нержавейку. Пластиковые трубы представлены полимером, полипропиленом и сшитым полиэтиленом. Металлопластиковые коммуникации представляют собой комбинацию пластика и металла.

Среди всех вариантов большую популярность имеет металлопластик. Среди преимуществ отмечают гладкость внутренних стенок, устойчивость к коррозии, простой монтаж, долговечность. Главный недостаток – особенности соединения.


Соединения для сантехнических труб могут быть изготовлены из различных материалов: металла, пластика

Пластик также широко применяется за счет устойчивость к коррозии и гладкой поверхности. Металл по немного отходит в прошлое. Не смотря на всю прочность, материал склонен к коррозии. При этом монтаж достаточно затруднен, ведь требует только сварки.

Среди соединений отмечают разъемное и неразъемное. Выбор оптимального варианта зависит от материала труб и способа монтажа. Так цанги должны быть в постоянном доступе, чтобы предотвратить протечку.

Правила монтажа

Хотя соединить цанговыми фитингами как прямой, так и угловой стык очень легко, стоит все же знать некоторые правила.

Они позволят вам произвести монтажные работы без лишних затрат сил и времени.

Этапы монтажа и демонтажа обжимных цанговых фитингов

Для того, чтобы смонтировать трубопровод из пластиковых или металлопластиковых труб с использованием зажимных фитингов, вам понадобятся:

  1. Ножницы для порезки металлопластика. Если ножниц у вас нет, а объем работ небольшой, в их приобретении нет необходимости. Можно воспользоваться обычной пилкой по металлу. Однако срез, сделанный таким образом, нужно тщательно обработать разверсткой или крупной наждачкой.
  2. Калибратор. Данное оборудование нужно для придания срезу круглой формы, так как в процессе порезки труба может слегка сплюснуться. Роль калибратора вполне может выполнять металлический прут с круглым сечением.
  3. Гаечные ключи соответствующего диаметра. Можно так же использовать разводной или попковый ключ.

Читать также: Как паять пластиковые трубы для водопровода видео

Монтаж фитинга на медную трубку

Подготовив все инструменты, трубы и необходимые фитинги, можно приступать к монтажным работам.

  1. Отрезаем от трубы, с помощью специальных ножниц или пилочки по металлу, нужный отрезок. Следим внимательно, чтобы срез был максимально прямой – перпендикулярный проходящему потоку.
  2. Зачищаем срез так, чтобы на нем не было заусениц.
  3. Развальцовываем с помощью калибратора до круглой формы.
  4. Надеваем на место среза гайку, а затем зажимное кольцо – цангу.
  5. Внутренний концовик с уплотнительными резинками вставляем в трубу. Для более легкого соединения и обеспечения целостности уплотнителей, место среза лучше смочить водой.
  6. Аккуратно руками накручиваем на резьбу зажимную гайку, притягивая ней цангу. Смотрите внимательно, чтобы не пошло никаких перекосов.
  7. Далее очень чувствительно поджимаем гайку с помощью ключа.
  8. Если вам попался некачественный соединитель и на гайке или другой его части появилась трещина, не пытайтесь закрыть на это глаза. Лучше замените фитинг сразу.

Монтаж цанговых фитингов (видео)

Фитинг – это переходник, соединяющий между собой участки трубопровода различного назначения. Он может соединять отрезки труб разного и одинакового диаметра, выполнять угловые повороты, разводки на несколько линий, а также подсоединять к системе различные элементы (краны, счетчики, фильтры). Наиболее оптимальными соединениями в плане цена-качество считаются пневматические цанговые фитинги.

Требования ко всем фитингам одинаковые: их надежность и прочность должна соответствовать прочности материала трубы, само соединение обладать высокой степенью герметичности.

Обзор разъемных сантехнических соединений

Соединения, которые в случае необходимости можно разобрать, а затем вернуть на место, значительно упрощают обслуживание и ремонт трубопроводов. Применяют эти соединения в основном при формировании внутренних коммуникаций.

Преимуществом способа является его простота в выполнении. Здесь не применяют ни химических, ни термических воздействий. Неисправность трубопровода, соединенного таким методом, легко выявить и устранить.

Герметичное прилегание при сантехническом соединении труб обеспечивают путем применения специальных деталей. Различают 2 вида сочленений, относящихся к разъемному типу: фланцевый и фитинговый. Первый используют, когда нужно сочленить трубы большого диаметра, а вторые — больше подходят для домашних трубопроводов.

Специфика фитинговых соединений

Фитинги, применяемые в сантехнических системах, устанавливают в контрольных точках, на поворотах, разветвлениях. Они бывают литыми и компрессионными. С точки зрения функциональности можно выделить следующие виды фитингов:


В помощь начинающему сантехнику эта таблица. Она облегчит выбор фитингов, соответствующих конкретным условиям, встречающимся при устройстве трубопроводной магистрали

Набор фитингов выбирают в зависимости от специфики конкретного трубопровода. По методу крепления их на трубу фитинги бывают зажимными, резьбовыми, прессовыми, резьбовыми, используемыми для соединения сваркой и пайкой.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
