Воздухоотводный кран Маевского, принцип работы устройства

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского

Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа

Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

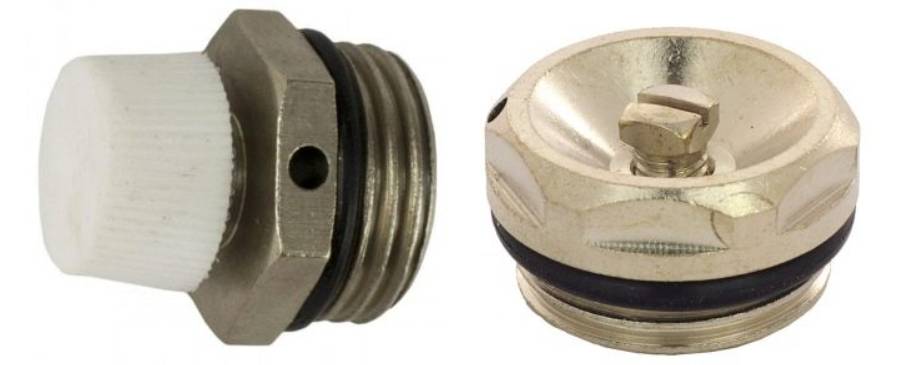

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Клапан с удобной ручкой

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Изображение	Производитель	Тип модификации	Цена, руб.
	ОАО «БАЗ»	Ручной, ½ дюйма	35
	Сантех-мир	Автоматический, 1 дюйм	449
	Дом-термо	Ручной, ½ дюйма	310
	RBM	Ручной, ¾ дюйма	352
	Carlo Poletti	Ручной, ¾ дюйма	318
	«Дельта»	Автомат с предохранителем	335

кран маевского

Критерии выбора

Чтобы решить, необходима ли установка крана Маевского, подумайте, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления. Учитывайте законы физики: воздух сможет уходить из труб и радиаторов только вверх. Ориентируясь на этот параметр можно выбрать, какой прибор лучше.

Для подбора подходящей модели стоит также учесть материал труб, наличие свободного доступа к месту установки и нюансы обслуживания механизма.

Основные советы специалистов по критериям выбора:

• В домах с централизованным отоплением целесообразно устанавливать ручные модели или краны с предохранителями, что поможет защитить систему от гидроудара. Автоматические краны для предотвращения их засорения можно ставить в домашних системах, где циркулирует очищенный теплоноситель.
• На чугунные батареи даже в домашней системе можно устанавливать только ручные краны.
• Для пластиковых труб выбирают модели с предохранителем. Это защитить механизм от поломки вследствие гидроудара.
• В труднодоступных местах стоит установить автоматическую модель или ручной кран с вентилем.

При покупке клапана важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом: этот материал устойчив к коррозии.
Тип изделия, предельная нагрузка и соответствие типу коммуникаций отражены в документации к модели, поэтому при покупке важно изучить инструкцию.

Краны Маевского с вентилями не стоит устанавливать в помещениях, где находятся маленькие дети!

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Установка на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Рекомендации от специалистов

На торговых площадках сегодня можно найти различного рода многофункциональные устройства для обслуживания водопроводных сетей. Часть из них, например, циркуляционные насосы, балансировочные вентили или краны среди прочего включают в устройство воздухоотводный клапан. Однако специалисты рекомендуют включать в проект элементы не для комплексного решения, а узко направленного действия. Такой подход в результате оказывается не только более грамотным, но экономически выгодным для замены либо ремонта неисправных компонентов системы.

Выбирая клапан выпуска воздуха нужно обращать внимание не только на его функционал и сечение резьбовой части корпуса. Эффективность автоматических образцов с поплавковым механизмом зависит от давления от и температуры протекающего теплоносителя

В таблице приведен пример характеристик 5-ти воздухоотводчиков из серии итальянского производителя Caleffi (единицы измерения – Бар и градусы по Цельсию)

Модель клапана	Максимальное давление	Максимальная температура
Сброса	Рабочее
5020-5021	2,5	10	120
5022	4
5024-5025	115
5026-5027	6
551004	10	110

Для частного сектора с автономной системой отопления и водяным теплоносителем актуальны образцы с давлением срабатывания 2,5 и 4 Бар. Для сетей с централизованным подключением лучше выбирать воздухоотводчики с показанием в 6 Бар

На табличные данные производителей не рекомендуется обращать внимание только в случае с клапанами из Китая. Здесь мастера чаще всего сталкиваются со скорой заменой и ремонтом изделий

Видео описание

В этом видео рассказывается про стравливание воздуха из радиатора посредством трех типов кранов Маевского:

Коротко о главном

Воздухоотводчики – это компактные приспособления для вывода воздуха из трубопровода и радиаторов в системе отопления.

Существует две основных группы воздухоотводчиков – ручные и автоматические.

Ручного типа клапаны сброса воздуха – краны Маевского представлены корпусом с отверстием, которое открывается и герметизируется винтом, управление осуществляется отверткой, ключом или вентилем.

Автоматические воздухоотводчики имеют внутри корпуса камеру, в ней расположен пружинный механизм связанный с клапаном и поплавком.

Автоматические клапаны дополнительно могут быть защищены от гидроударов, захватывать воздушные пузырьки, сниматься для техобслуживания без слива воды из системы при наличии дополнительного механизма с пружиной, штоком, шайбой и герметизирующим кольцом.

Устанавливаются краны Маевского чаще в удаленном углу радиатора от контура подачи теплоносителя.

Сфера применения и разновидности кранов

Ручные клапаны Маевского используются для таких целей:

1. В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
2. Сброс воздуха из полотенцесушителей.
3. Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.

Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.

Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.

Другой вариант – врезать в магистраль тройник и установить шлицевой вентиль на отводном патрубке, как сделано ниже на фото. Способ поможет при холодном (завоздушенном) полотенцесушителе, в котором не предусмотрено резьбы под воздухоотводчик.

В некоторых моделях полотенцесушителей предусмотрено гнездо для воздухоотводчика (фото слева)

Принцип работы всех вентилей Маевского одинаков, но встречающиеся в продаже изделия могут отличаться конструктивно:

1. Запорный клапан делается под шлицевую отвертку, специальный ключ или оснащается рукояткой. В старой версии изделия применен болт с шестигранной головкой.
2. Игла (конус), перекрывающая отверстие, бывает металлической либо пластмассовой.
3. На дизайнерские чугунные батареи ставятся соответствующие «состаренные» вентили, изображенные на фото.

Кранами с рукояткой удобно пользоваться – воздух легко спустить без всякого инструмента. С другой стороны, вентиль может крутить кто угодно, в том числе – малые дети, чего допускать нельзя. Отсюда рекомендация – покупайте и ставьте традиционные изделия со шлицем или четырехгранным ключиком.

Клапаны в стиле ретро под дизайнерские батареи (слева) и малый «воздушник» 1/4 дюйма на шаровой кран (справа)

Не путайте «Маевские» с автоматическими воздухосбрасывателями поплавкового типа. Последние похожи принципом действия – проходное отверстие тоже закрывается иглой, но удаляют воздух без вмешательства человека. Существует 2 типа таких приборов – универсальные (применяются в группах безопасности котлов) и радиаторные.

Вентили для автоматического сброса воздуха — радиаторные и универсальные

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

Чугунная батарея — классика

1. Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
2. Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.

Изготовление отверстия под воздушный клапан

1. Всё, можно вворачивать краник в готовое отверстие.

Кран, вмонтированный в чугунную батарею

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

1. Сливаете всю воду.
2. Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
3. Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Правильное положение крана

Почему происходит завоздушивание систем и как работают автоматические воздухоотводчики Маевского

Скопление воздушных масс происходит по нескольким причинам:

Разводка труб отопления в частном доме Они способны задерживать воздух

Важно продумывать схему отопленияи водоснабжения заранее и/или отдать проектирование домашних сетей на откуп профессионалам. Но и в мастерски рассчитанной схеме требуется кран Маевского

Принцип работы конструкции позволит согнать воздух самостоятельно, не прибегая к услугам специалистов. Вода, насыщенная кислородом Обычно такая вода поступает в трубы из общего очистного водоема, что свидетельствует о неисправности оборудования – низкой мощности насосов, старых труб и прочего.

Периодические ремонтные работы с остановкой тепло- или водоснабжения также могут вызвать завоздушивание магистрали. Об этом свидетельствует плохой напор, резкие звуки или холодные участки радиаторов, соответственно

Важно стравливать воздух регулярно, если такие ситуации не редкость

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;
9. пробки;
10. уплотнительного кольца.

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Где устанавливать устройство?

Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.

Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.

Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.

Размещение воздухоотводящих кранов Маевского при обеих вариантах схемы

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Полотенчики с установленным воздухоотводом

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

В отопительных системах с верхней разводкой механический КМ используют редко

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик
