Электросчётчик, передающий показания: особенности, устройство, принцип работы и преимущества

Устройство и принцип работы электрического счетчика

В этой статье мы вам расскажем устройство и принцип работы электрического счетчика, чтобы вам было проще воспринимать всю информацию, мы для вас подготовили основные схемы и изображения. С помощью них вы сможете узнать, из чего состоит электрический считчик, как он работает.

• Индукционные.
• Электронное.

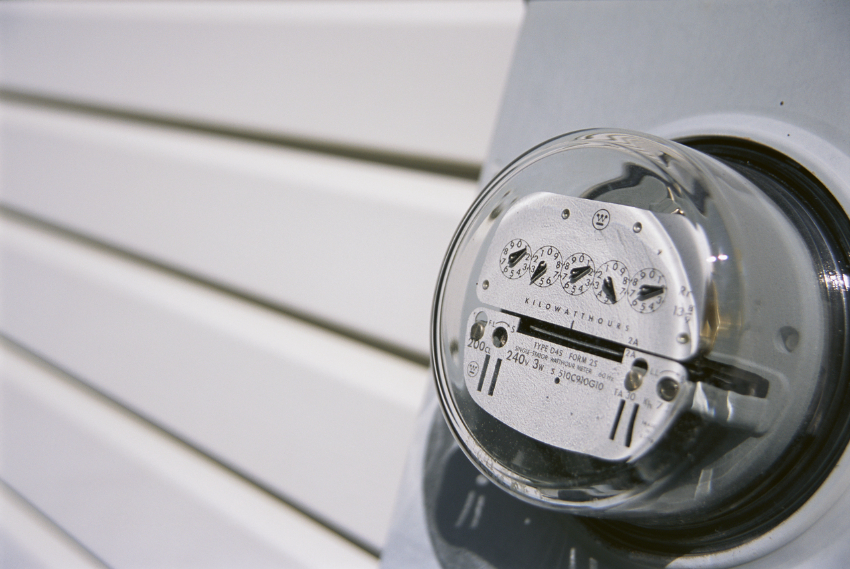

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно.

Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи.

Будет интересно узнать, какой счетчик лучше поставить в доме.

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

1. Обмотки тока.
2. Обмотки напряжения.
3. Механизм червячный.
4. Механизм счетный.
5. Диск из алюминия.
6. Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным. Смотрите видео, как устроен электрический счетчик.

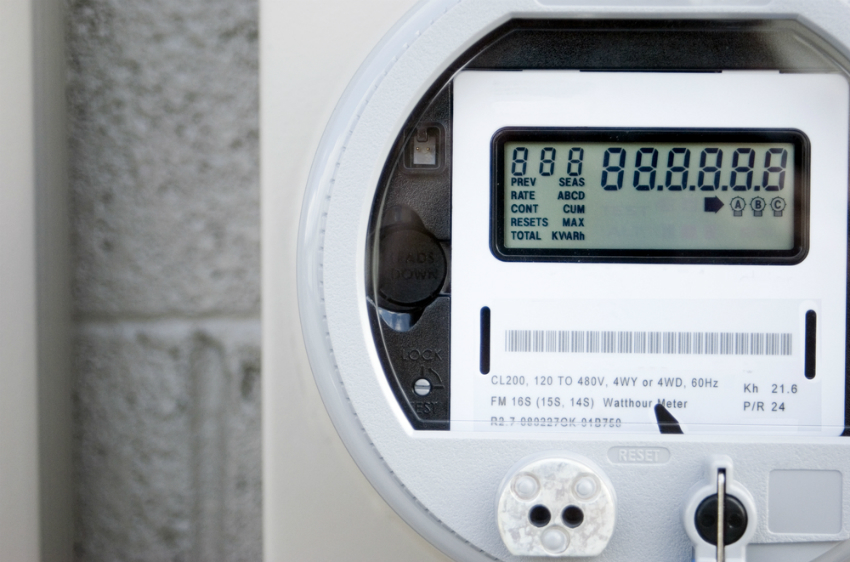

Устройство электронного счетчика электричества

Сейчас цифровые счетчики получили широкое применение, люди начали отказываться от привычных, ведь только такие могут похвастаться следующими преимуществами:

1. Нет частей, которые вращаются.
2. Можно делать учет электроэнергии по разным тарифам.
3. Малые размеры
4. Высокий класс точности.
5. Можно вести дистанционный учет электроэнергии.
6. Изменяются суточные максимумы нагрузки.

Следующим образом выглядит схема электронного счетчика:

Как правило, такие счетчики всегда работают только по одному тарифу. Однако, есть и те, которые считают на несколько тарифов, в одной статье мы уже рассматривали: стоит устанавливать двухтарифные счетчики. С ними вопрос спорный, есть масс особенностей, которые стоит брать в учет.

Вот мы с вами и рассмотрели устройство и принцип работы электрического счетчика, как видите, все довольно просто. Подробней на электрических мы останавливаться не стали, ведь произвести их ремонт или просто разобрать смысла нет. Этим должны заниматься только профессионалы.

Статья по теме: лучшие производители электрических счетчиков.

Пошаговая инструкция по установке автоматических приборов учета

Все действия по установке автоматических приборов учета заключаются в выполнении следующих этапов:

1. Владелец квартиры принимает решение об установке такого прибора.
2. Подается заявление об установке и последующей пломбировке прибора в аккредитованную организацию. Например, местный водоканал или Энергонадзор.
3. Управляющая компания передает условия по установке.
4. Собственник самостоятельно покупает водомер или счетчик электроэнергии с дистанционным снятием показаний и оплачивает его установку.

Водоканал или Энергонадзор высылает по заявке своих мастеров, и они проводят все работы. По завершению установки опломбируют прибор. Таким образом, управляющей компанией осуществляется система контроля и учета за расходом ресурсов.

Как передать показания электросчетчиков с автоматизированной системой

Процесс отсылки данных осуществляется без участия абонента. На него возлагается лишь обязанность передачи первого показателя. Эти данные необходимо сообщать до тех пор, пока производитель не вышлет уведомление о том, что больше нет необходимости в этом. Замер расхода электроэнергии в подобных счетчиках осуществляется каждый час. Один раз в сутки полученная информация отправляется в контролирующую организацию. В некоторых моделях используется мобильная связь.

Как работают счетчики электроэнергии, передающие показания автоматически

Простейшие системы автоматизированной передачи данных осуществляют свою работу поэтапно:

1. Сбор информации.
2. Транспортировка данных.
3. Анализ полученной информации, ее дальнейшее хранение.

В роли главных участников первого этапа выступают устройства, выполняющие замер параметров системы, и непосредственно сами электросчетчики. К категории измерительных устройств относятся всевозможные датчики, которые подключены к системе посредством аналоговых цифровых преобразователей или оснащены выходом, используемым для подключения интерфейса.

Автоматизированная система собирает данные, анализирует их и сохраняет на сервере

Линия интерфейса, используемая для передачи информационного сигнала, имеет входное сопротивление 12 Ом. Поскольку мощностные возможности передатчика ограничены, подобные ограничения налагаются и на количество устройств-приемников, которые подключаются к этой линии. Максимальное число датчиков, на которое рассчитана работа приемника, составляет 32 шт.

На втором этапе в работу вступают контроллеры, транспортирующие сигнал между линиями интерфейса. Данная процедура необходима для считывания информации контроллером или персональным компьютером. Если в соединении задействовано более 32 датчиков, то в системе устанавливаются концентраторы.

На третьем этапе задействован сервер, ПК и контроллер, которые собирают данные, анализируют их и сохраняют. Система обязательно должна иметь соответствующее программное обеспечение, позволяющее выполнять ее настройку.

Для передачи показателей удаленно используются как электронные, так и индукционные устройства

Электросчетчики индукционного типа и автоматические системы передачи данных

Для передачи показателей в дистанционном режиме могут применяться не только электронные приборы. Индукционные устройства, маркируемые буквой «Д», оснащены телеметрическим выходом. По сути, этот выход представляет собой импульсный датчик. К категории подобных устройств можно отнести модель СРЗУ-И670Д. За счет импульсного датчика в рамках двухпроводной линии связи осуществляется передача информации в систему, собирающую и обрабатывающую данные. Информация содержит данные по активной электроэнергии, которая проходит черед прибор.

Источником импульсов является измерительный трансформатор. Он излучает магнитный поток, пересекающий металлический сектор, насаженного на ось алюминиевого диска. Далее осуществляется передача этих импульсов на схему датчика, а после этого на линию связи, которая питает этот датчик.

На импульсном датчике установлена фотосветодиодная головка. Она представляет собой пару, состоящую из светодиода и фотодиода. Датчик внутри электросчетчика имеет специфичное расположение. Устройство установлено так, чтобы головка была повернута в сторону алюминиевого диска. Светодиод излучает сигнал, который отражается диском, а затем его принимает фотодиод. Затемненный сектор на диске обеспечивает прерывистость сигнала.

Эти прерывания отслеживаются электронной схемой, преобразовываются и подаются на линию связи в виде последовательности импульсов. Затем их получает приемное устройство, выполняет подсчет количества за определенный период времени и отображает результат на дисплей.

Для электросчетчиков с дистанционным считыванием данных необходимо бесперебойное подключения к сети

Почему выгодны именно электронные счетчики при передаче показаний за свет

Теоретически описанная ранее система с индукционным счетчиком возможна, однако на практике в ней нет смысла. Подобные приборы постепенно изымаются из эксплуатации и заменяются электронными. Исключением являются локально размещенное учетное оборудование.

Электронные устройства в отношении создания автоматизированных систем передачи показаний обладают значительными преимуществами, которые обуславливаются информационной составляющей и обширными сервисными возможностями.

Что такое смарт счётчики электроэнергии и как они работают

Нашумевший российский закон об умных счетчиках — ФЗ от 27.12.2018 № 522-ФЗ был утвержден 29 декабря 2018 года. Этим законом вносятся поправки в ФЗ от 26.03.2003 № 35-ФЗ.

Нововведения, которые вступят в свою силу с июля 2020, коснутся пока только системы учёта потреблённой электроэнергии. Умные счетчики воды используются и сейчас, но они не обязательны для всех. Законодатели обещают, что через некоторое время дойдет очередь до счетчиков воды, тепла и газа. Но это случится не в 2020 году, а значительно позже.

Умный счётчик – это прибор учёта нового поколения, умеющий самостоятельно передавать информацию в энергоснабжающую организацию. При этом умный счётчик электроэнергии делает это своевременно и безошибочно. Исключая проблемы человеческого фактора, то есть исчезнет необходимость:

• Вспоминать дату снятия показаний.
• Записывать цифры.
• Звонить в управляющую компанию или передавать данные по Интернету.

Что снимает много утомительных проблем.Кроме того, смарт счётчик может автоматически:

• Менять часовой тариф.
• Защищать оборудование во время аварий, сигнализируя в диспетчерскую службу.
• Информировать об отказе и неисправности в работе квартирного, и общедомового прибора учёта.
• Передавать информацию о попытках несанкционированного доступа к электрическому счётчику и незаконного подключения.
• Показывать собственнику уровень задолженности.
• Сохранять полученные сведения.

Новые счётчики, в отличие от старых индукционных или электронных счётчиков, дополнительно оборудованы контроллером. Устройством, позволяющим достичь смарт целей в области информированности и управляемости потоками электрической энергии.

Интерфейс контроллера надёжно обеспечивает беспроводную передачу информации в интернет с помощью технологий:

• Wi-Fi – с помощью роутера.
• GPRS – посредством сим-карты.
• LPWAN – через вышку, подключённую к серверу.

Умные счётчики электроэнергии во многих российских регионах используются уже сейчас.Такие приборы учёта применяются пока в основном в частном секторе. Их устанавливают на опоре воздушной линии электропередач.

Счётчики такого типа автоматически передают информацию по зашифрованным каналам в специализированный центр учёта. История показаний и потреблённого количества электроэнергии хранится в архиве прибора и в базе данных центра. Потребителям больше не нужно снимать показания и передавать их в Энергосбыт.

Некоторые подобные приборы оснащены специальными пультами, позволяющими потребителю дистанционно контролировать расход электроэнергии, не выходя из дома и без визуального осмотра самого энергомера.

С июля 2020 года необходимо будет устанавливать именно такие приборы учёта, вне зависимости от того, многоквартирный это дом или частный.

Какие системы интеллектуального учёта бывают?

По способу (технологии) связи ИСУ могут использовать основные технологии:

(1) Передача данных по низковольтной несиловой сети(2) Передача данных по силовой сети(3) Передача данных по радиоканалу

• Большой радиус охвата – до 10-15 км по прямой в отсутствии преград;
• Возможность подключения многочисленных устройств (различных типов счетчиков, устройств умного дома) в радиусе приёма базовой станции;
• Стоимость базовой станции, её монтажа и обслуживания в расчёте на одну точку учёта в некоторых случаях может оказаться ниже, чем стоимость УСПД на точку.

• Отсутствие единых стандартов, новизна системы;
• Необходимость проектирования сети базовых станций, обеспечивающих гарантированное покрытие отдельного населённого пункта – необходим проект, расчёты и испытания на местности;
• Необходимость аренды места (договоров с собственниками, управляющими организациями) высоких зданий для размещения базовой станции, антенны, подвода питания – это усложняет логистику по сравнению с установкой УСПД, требующей небольшого пространства во вводном устройстве или отдельного запирающегося ящика на стене;
• Невысокая скорость передачи (однако, это ограничение некритично для систем учёта, где опрос счётчиков должен происходить либо раз в сутки для точек учёта свыше 150 кВт, либо раз в неделю для всех остальных: населения и юрлиц менее 150 кВт, составляющих до 80-90% всех точек);
• При прохождении через стену, перекрытие сигнал ослабляется, возможно появление какой-то доли приборов с неустойчивой связью (потребуется выносить антенну прибора в более «ловимое» место);
• В маленьких населённых пунктах, коих тысячи в каждой области Европейской России (от одной до 10 точек учёта в каждом) это решение будет непомерно дорого в расчёте на точку учёта;
• Наконец, одним из законодательных ограничений является требование ПП 890: количество счётчиков с функцией ограничения, контролируемых такой станцией, не должно превышать 750. То есть, вместо того, чтобы распределить стоимость такой станции на тысячи или даже десятки тысяч устройств в зоне досягаемости, мы должны прописать в неё не более 750 счётчиков прямого включения).
  Зачем такое ограничение?
  Это ограничение введено для минимизации риска того, что нарушитель, завладев доступом к такому устройству, одновременно сможет обесточить большое количество потребителей…

(4) Приборы учёта со встроенным GPRS-модемом

По принадлежности (собственности)

• Сетевым компаниям – это все точки учёта, кроме тех, что участвуют в оптовом рынке, а также кроме многоквартирных домов. В регионе может быть несколько сетевых организаций: одна крупная, входящая в ПАО «Россети», и несколько небольших, принадлежащих разным собственникам и муниципалитетам. Они должны наладить безвозмездный обмен данными в той части, которая касается приборов учёта на границе их сетей и потребителей, которые присоединены к сетям нескольких собственников;
• Гарантирующим поставщикам (это энергосбытовая компания, которая продаёт энергию и выставляет счета потребителям своего региона). Это системы, охватывающие учёт на вводах в многоквартирные дома и счётчики внутри дома, в том числе предпринимателей на первых этажах, в подвалах, нежилых помещениях, если они присоединены к внутридомовой сети. Если такое помещение питается отдельным вводом, то его счётчик относится к ИСУ, принадлежащей сетевой компании – так определил законодатель. При этом гарантирующие поставщики и сетевые организации безвозмездно обмениваются данными своих ИСУ – для того, чтобы потребитель не искал, у кого же в личном кабинете или мобильном приложении данные его приборов;
• Застройщикам – те интеллектуальные приборы учёта, которые будут установлены застройщиками в домах, остаются в их собственности, законодатель говорит лишь о передаче их в эксплуатацию гарантирующим поставщикам.
• Существуют также системы АИСКУЭ, не являющиеся интеллектуальными (то есть не подходящие под минимальные требования ПП 890), которые принадлежат разным собственникам – управляющим организациям в многоквартирных домах и в офисных зданиях, дачным и садоводческим объединениям, промышленным предприятиям, участникам оптового рынка электроэнергии.

требования к безопасности единая кодировка всех точек учёта

Что такое система многотарифного учета?

Система многотарифного учета представляет собой дифференцированный вариант подсчета потраченных киловатт в зависимости от времени суток. То есть потребитель, который решил подключить такое электрооборудование, будет отдельно платить за потраченное электричество в дневные и ночные часы. Установленный многотарифный прибор учета электроснабжения является более выгодным, поскольку позволяет сэкономить благодаря конкретному периоду потребления энергии.

На территории РФ преимущественно используется двутарифная система. Но в некоторых регионах, а также за границей можно встретить до 12 разных тарифов на потребление энергии. В эксплуатацию данный тип учета был введен в 1996 году.

Об особенностях работы многотарифной системы учета рассказал «Telekanal Dnepr».

Время ночного и дневного тарифа

Сутки можно разделить на пять периодов:

1. Ночной. Берет начало в 23-00 и продолжается до 7 часов утра. Потребление электричества в ночное время суток наиболее выгодно для населения.
2. Утренний. Данный период также называется пиковым. Он начинается в 7 часов утра и завершается в 9. В это время большинство россиян просыпаются и готовятся к выходу на работу. В жилых домах производится активация электрооборудования, в результате чего нагрузка на сети увеличивается. В это время рабочий день начинается на большинстве предприятий и компаний.
3. Дневной, этот период считается полупиковым. Он начинается в 10 часов утра и заканчивается в 17-00. Большинство людей на работе, соответственно, нагрузка на электросети примерно выравнивается. Больше всего электрической энергии в этот период потребляют предприятия и компании.
4. Вечерний период считается пиковым, он продолжается с 17-00 до 21-00. В это время люди возвращаются домой с работы и пользуются дома электроприборами. Из-за функционирования кондиционеров, стиральных машин, микроволновых печей и другого оборудования нагрузка на сеть возрастает.
5. Также есть вечерний полупиковый период, он продолжается с 21-00 до 23-00. Данное время суток характеризуется снижением нагрузки благодаря тому, что большинство людей готовятся ко сну.

В России используется только два периода — дневной (с 7-00 до 23-00) и ночной (с 23-00 до 7 утра).

Устройство счетчика электроэнергии с автоматической передачей данных

Устройство подобных электросчетчиков схоже с обычными и включает в себя:

• измерительные трансформаторы;
• клеммную колодку;
• электронную плату.

Последняя предназначена для подключения информационно-измерительной системы. А вот на устройстве стоит остановиться подробнее. Рассмотрим, из чего она состоит.

…а сегодня их все чаще можно встретить на месте квартирных

Телеметрический выход: назначение

Телеметрический выход счетчика – это своеобразный порт, через который прибор учета подключается к персональному компьютеру или оборудованию дистанционной передачи данных. Сегодня производитель предлагает даже аналоговые устройства, оснащенные телеметрическим выходом, а значит и возможностью автоматической передачи данных.

Микроконтроллер: что это такое и для чего служит

Это устройство оцифровывает входной сигнал, идущий от трансформатора, обрабатывает информацию и принимает команды органов управления. От него же зависит и работа жидкокристаллического дисплея.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Микроконтроллер ограничивает мощность тока, который подается в квартиру или вовсе отключать напряжение по достижении оплаченного порога даже без команды через интернет. Такое происходит, если по договору с энергосбытовой компанией, подача электроэнергии лимитирована.”

Этот счетчик СТК-3-10 позволяет оплатить электроэнергию из дома смарт-картой

Существуют модели, микроконтроллер которых отвечает за считывание данных с пластиковых смарт-карт, которые можно пополнить с обычной банковской карточки (к примеру, СТК-3-10 или СТК-1-10). Электросчетчик, оборудованный подобным контроллером, дает возможность оплатить электроэнергию моментально, не выходя из дома.

Система контроля: принцип действия

Автоматизированные системы контроля выполняют следующие функции:

• собирают данные по расходу за установленный промежуток времени (час, сутки, неделя, месяц);
• обработав полученную информацию, формируют отчет по потребленной энергии;
• прогнозируют возможный расход (это помогает потребителю, если составлен договор на предоплатную систему расчета).

Обмен информацией между счетчиком и поставщиком электроэнергии происходит при помощи системы передачи данных. От ее функционала и запрограммированных в микроконтроллере функций зависит, будет ли устройство само передавать информацию о потребляемом электричестве или для дистанционного снятия показаний электросчетчика владельцу придется в определенные дни нажимать кнопку прибора передачи электроэнергии.

Довольно неудобно, особенно пожилым, ежемесячно переписывать данные и передавать их самостоятельно

Радиомодуль: для чего он нужен и какую роль выполняет

Радиомодулем оборудуются не все приборы учета электроэнергии. Такие устройства чаще используют обслуживающие организации для снятия показаний с общедомовых электросчетчиков. Двусторонняя связь здесь производится по радиоканалу. Дальность сопряжения до 10 километров. В остальном электросчетчик с радиомодулем не отличается от тех, которые работают через интернет по проводной связи, Wi-Fi или счетчиков электроэнергии с сим-картой, поддерживающих связь через сотового оператора.

Радиомодуль способен передавать информацию со счетчика на расстояние до 10 км

Статья по теме: Какой счетчик электроэнергии лучше поставить в квартире

В данном обзоре мы рассмотрим типы конструкций, на что необходимо обратить внимание при выборе, популярные модели и производителей, средние цены, рекомендации специалистов

Такие устройства мгновенно передают информацию о попытке вскрытия, коротком замыкании или других внештатных ситуациях. Как и приборы учета, передающие данные через интернет, они оснащены батареей для автономного питания, а значит информация об отключении и всех последующих действий будут отображаться в компьютере контролирующей организации.

Что такое электросчетчик с пультом?

Сегодня, в понятии «Электросчетчик с пультом» смешиваются два типа устройств: модифицированные счетчики электроэнергии для махинации с показаниями и честные электросчетчики, оснащенные выносным дисплеем для контроля показаний.

Последние популярны в ситуации, когда счетчик электроэнергии установлен в труднодоступном месте, например, на столбе. Первые же популярны у недобропорядочных владельцев недвижимости и используются для обмана ресурсоснабжающей компании.

Суть работы недобропорядочного «экономного» счетчика в том, что владелец может остановить или фальсифицировать расход электроэнергии. Для этого в стандартные счетчики известных производителей частные умельцы устанавливают модуль, который останавливает или частично останавливает счетчик.

Управляется такой счетчик пультом, похожим на пульт от машины, гаражных ворот или шлагбаума. По воле владельца счетчик может не учитывать от 10 до 100% потребляемой электроэнергии.

Напомним, что внешне такой «умник» выглядит почти неотличимым от добропорядочных счетчиков, сошедших с конвейера производителя.

Устройство счётчика электроэнергии с удалённой передачей данных

Приборы учёта с дистанционной передачей информации представляют собой устройство, преобразующее аналоговый сигнал в импульсы, при подсчёте которых и вычисляется объём потребляемой электроэнергии. Отличия электронных электросчётчиков от индукционных состоят не только в отсутствии подвижных механических элементов. Основным отличием является расширенный функционал прибора, а именно:

• увеличенный временной интервал входного напряжения;
• удобная организация системы многотарифного учёта потреблённого электричества;
• возможность просмотра данных на предыдущие учётные периоды;
• измерение потребляемой мощности;
• возможность подключения к системам автоматического дистанционного сбора и пересылки информации поставщику.

Устройство счётчика с удалённой передачей данных

В плане конструкции современный электронный счётчик представляет собой корпус, в котором расположен измерительный трансформатор тока, клеммная колодка и печатная плата, оснащённая электронными элементами схемы.

Строение прибора учёта электроэнергии, дистанционно передающего данные

Современные модели электросчётчиков электронного типа включают в себя такие обязательные элементы, как:

• жидкокристаллический дисплей;
• таймер, отображающий фактическое время;
• трансформатор тока;
• выход для подключения телеметрии;
• элементы контроля и управления;
• источник питания для работы электронной схемы электросчётчика;
• супервизор;
• оптический порт, устанавливаемый опционно.

Жидкокристаллический дисплей представляет собой многоразрядный буквенно-цифровой индикатор для отображения рабочих режимов прибора учёта электронного типа. Кроме того, ЖК-дисплей показывает данные о потреблённой электроэнергии, фактическое время и дату.

Автоматизированную систему простому пользователю самостоятельно не создать

Независимый источник питания в счётчике предназначен для обеспечения работы электронной схемы. К нему также подключён супервизор, который создаёт сигнал сброса для микроконтроллера, возникающий при включении или отключении электропитания. Кроме того, супервизор позволяет мониторить изменения входного напряжения.

Часы, отображающие фактическую дату и время. В некоторых моделях счётчиков эту функцию выполняет микроконтроллер. Для снижения нагрузки на данную деталь, как правило, устанавливают отдельную микросхему, которая снижает расход мощности микроконтроллера, перенаправляя высвобождённую энергию на решение более важных задач.

Современные электронные электросчётчики представлены в большом ассортименте

Телеметрический выход счётчика − это разъём, предназначенный для подключения прибора к персональному компьютеру, ноутбуку или системе удалённой передачи данных. Оптический порт установлен для снятия информации непосредственно с прибора учёта электроэнергии.

Микроконтроллер

Микроконтроллер является наиболее важным элементом электросчётчика с дистанционным снятием показаний. На нём лежит выполнение основной части функций:

• преобразование входного сигнала от трансформатора тока в цифровую информацию;
• обработка данных;
• вывод полученной информации на ЖК-дисплей;
• приём команд от элементов управления;
• управление интерфейсами.

Количество и разнообразие функций непосредственно зависит от установленного ПО. В настоящее время приборы учёта совершенствуются, пополняясь новыми дополнительными функциями. К таким функциям следует отнести возможность мониторить состояние электросети и передавать полученную информацию на диспетчерский пульт поставщика электроэнергии.

Простой набор из счётчика и УЗО отходит в прошлое

Часто производители оснащают приборы учёта функцией регулировки уровня мощности электросети. В случае превышения потребляемой мощности, счётчик автоматически прерывает доступ к электропитанию. Это стало возможным благодаря внедрению в цепь контактора, который контролирует подачу напряжения в бытовую электросеть. Также прибор может отключить подачу электроэнергии, в случае превышения установленного лимита, или если закончилась предоплата за поставляемое электричество.

Преимущества и недостатки умных счетчиков электроэнергии

Статистика гласит, что умные счетчики позволяют сократить размеры ежемесячных коммунальных платежей до 30%. Однако в процессе использования может возникать большое количество нюансов.

Достоинства интеллектуальных приборов:

• Комфортное использование. Монтаж усовершенствованного оборудования позволяет упростить жизнь и сделать ее более комфортной. Единственное, что требуется от жильца – своевременно оплачивать услуги.
• Есть возможность перейти на новую и более выгодную для потребителей многотарифную систему оплаты.

Стоит отметить достоинство использования таких устройств для коммунальных служб, поскольку руководящие посты могут сократить персонал из-за отсутствия необходимости собирать показания.

Современное оборудование имеет следующие недостатки:

• Требуется стабильное покрытие интернета, в противном случае коммутатор начнет давать сбои в своей работе, показания могут быть переданы несвоевременно.
• Высокая стоимость интеллектуальных приборов учета.
• Как и любой другой электрический прибор, счетчик нуждается в стабильном и качественном снабжении электроэнергией, в противном случае устройство выйдет из строя.

Принцип работы

Умным электрическим счетчиком считают автоматизированное специальное устройство, основная задача которого – сбор данных о количестве потребляемых ресурсов. Оптимальная частота передачи данных на информационные узлы компаний – один раз в течение 60 минут.

Ежегодно плата за электроэнергию, а также воду и газ возрастает. Благодаря этому спрос на интеллектуальные устройства растут ежедневно. Их устанавливают в реконструированных сооружениях и новых домах.

Переход на усовершенствованные виды приборов учета дает много преимущества, включая практичность и выгоду.

Состоит устройство из двух основных частей – контроллера, который отвечает за передачу данных, и счетчика. Передача данных осуществляется несколькими способами, это зависит от разновидности установленного контроллера. Самый современный и бюджетный вид – беспроводной контроллер. С его помощью передача данных может осуществляться одним из следующих способов:

• GPRS – подключается через стандартную сим-карту мобильной связи, ее требуется регулярно пополнять. Информация подается на серверы с помощью общедоступной сотовой связи.
• LPWAN – технология имеет много общего с предыдущим способом передачи данных, но она менее энергозатратная. Данные подаются благодаря специальным вышкам, основная задача которых – связь контроллеров с сервером.
• Wi-Fi – самая современная технология, которая совмещает в себе все преимущества предыдущих двух способов передачи данных. Благодаря низкому энергопотреблению контроллер может работать от аккумуляторных батареек.

Критерии выбора умного электрического счетчика

На рынке РФ имеется два вида умных счетчиков:

1. Индукционные. Подсчет потребленных ресурсов производится за счет вращения диска при помощи магнитного поля. Чем сильнее потребляемый ток, тем мощнее магнитное поле и, соответственно, быстрее вращение алюминиевого диска. Недостатком данных приборов является возможность искажения показаний при применении внешнего источника магнитного поля. Преимуществами данного вида умных приборов являются низкая стоимость и сравнительно неплохой функционал.
2. Электронные. Наиболее современные устройства, использующие для подсчета магнитное поле. В отличие от индукционных, в электронных счетчиках основная часть хорошо экранирована, поэтому исказить показания гораздо сложнее. Дорогостоящие электронные счетчики могут учитывать не только потребление энергии, но и потери на линии.

В обычных квартирах и домах нет смысла использовать трехфазный электросчетчик Меркурий, достаточно однофазного прибора.

Важно! Электронные электрические счетчики могут работать по различным тарифам. Такая возможность позволяет сэкономить в тех регионах, где стоимость ЭЭ разнится днем и ночью

Принцип передачи данных с электросчетчика и счетчика воды

Как же передаются показания счетчика электроэнергии? Это осуществляется автоматически. Автоматическая передача данных также возможна для счетчиков воды. Технология проста. Есть несколько обязательных действий, которые необходимо произвести, чтобы правильно запустить работу прибора и поддерживать ее.

• Установить и подключить электросчетчик к энергосети Вашего дома или квартиры.
• Ввести запрашиваемую информацию через интерфейс в “сумматора и”, так называются блоки памяти.
• Далее образуется система передачи информации  через интернет.
• Создание центра обработки данных, оснащение центров современными ПК, которые соответствуют выбранному ПО.

Принцип работы

Электросчетчик с дистанционным снятием показаний

Электрический счетчик с дистанционным снятием показаний представляет собой прибор особой конструкции, размещаемый во вводном шкафу или на столбе высоковольтной линии ввода в дом. С его помощью удается организовать учет данных об израсходованной энергии посредством Интернет. Заранее инсталлированное в прибор программное обеспечение позволяет считывать и отправлять нужную информацию на серверы энергетической компании, ответственной за поставку электроэнергии потребителю.

Посредством таких приборов удается в автоматическом режиме отслеживать и корректировать учетный процесс, что ощутимо сказывается на его эффективности. Принцип работы счетчика на проводах проще всего понять, если ознакомиться с функционалом встроенных в него электронных компонентов.

Принцип дистанционного учета показаний счетчика Меркурий

Начать следует с микроконтроллера, который выполняет следующие функции:

• обработка учетных данных,
• приведение полученной информации к нужному виду,
• ее вывод на ж/к дисплей,
• получение и обработка команд управления.

Помимо этого в состав системы автоматизированного учета входит хорошо отлаженный интерфейс и специальный преобразователь, представляющий информацию в цифровом виде. При таком составе технических средств новые счетчики электроэнергии на столбах с дистанционным считыванием очень эффективны. С их помощью удается не только организовать передачу данных поставщику электроэнергии, но и постоянно отслеживать состояния электросети.

Стоимость автоматических приборов

Цены у самых бюджетных вариантов Меркуриев начинаются с 2 500 рублей. Модели средней категории оцениваются в 5 500-6 000. А трехфазные, с резервным питанием, доходят до 16 500 рублей.

Стоимость бюджетных моделей компании Энергомера начинается с 1 700 рублей. Гораздо дороже модели с радиоканалом. Стоимость счетчика, передающего показания, доходит до 6 500 рублей. Цена электрического счетчика компании Матрица колеблется от 6 300 до 7 800 рублей.

Отдельный модем для водосчетчиков с функцией импульсного выхода стоит, в среднем, около 1000 рублей. Стоимость водомеров со встроенным модемом от ведущих компаний – Стриж, Национальный центр ресурсоэффективности и Саурес – колеблется от 3 500 до 4 500 рублей.

Изделия компании Вавиот рассчитаны на бюджетные слои населения, и их стоимость, в среднем, около 2 000 рублей.
