Водогрейный электрический котел: 7 критериев выбора

Разновидности бойлеров косвенного нагрева

Подобное устройство функционирует только вместе с внешними источниками отопления. От прибора подаётся теплоноситель. Находящаяся внутри вода нагревается из-за циркуляции жидкости.

Для уменьшения тепловых потерь используется полиуретановое покрытие. Холодная вода поступает в бак через специальные трубы. Бойлеры косвенного нагрева подразделяются на:

1. Настенные

Подобные устройства находятся на определённом расстоянии над полом. Они компактны и обладают ограниченной вместимостью. Для их размещения следует подбирать прочную стену. Основой является корпус, вмещающий в себя бойлерную систему. Теплоизоляционный слой прокладывается между внешней стенкой и баком для воды.

В конструкцию входит теплообменник, обеспечивающий равномерный нагрев жидкости внутри резервуара. Термометр предназначен для контроля температуры воды. В качестве коррозионной защиты применяется магниевый анод.

1. Напольные

Приборы имеют большие габариты и используются в промышленности. Для их установки подбирается отдельное помещение. Устройства состоят из эмалированного бака, управляющего термостата, анода магниевого типа, высокоплотного теплоизоляционного слоя, теплообменника и ТЭНа. В таких аппаратах тепловой обмен происходит с большей эффективностью, благодаря увеличенному диаметру змеевика.

1. Вертикальные

Являются наиболее распространённой разновидностью. Их использование даёт возможность сэкономить пространство. Уменьшенные габариты отрицательно влияют на ёмкость резервуара и производительность. Подобное устройство подходит для установки в частном доме или офисном здании.

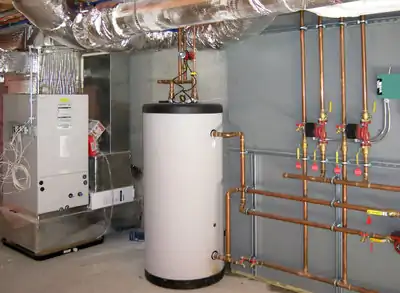

Фото 1. Бойлер косвенного нагрева вертикального типа, подключенный к системе отопления с электрическим котлом.

Внешний корпус производится из материалов, не подверженных коррозии, таких как эмалированная, нержавеющая сталь или пластмасса. Змеевик теплообменника изготавливается из латуни и имеет сложную форму, которая позволяет более эффективно нагревать теплоноситель. Ещё в конструкцию входит теплоизоляция, резервуар, анод, термостат.

1. Горизонтальные

Такие приборы более вместительны и часто используются на различных предприятиях. Применение таких устройств позволяет отказаться от установки дополнительных насосов. Теплообменник имеет спиралевидную форму. По нему циркулирует вода, подаваемая из котла. Его часто изготавливают из углеродистой стали или латуни. При использовании на производстве аппарат подсоединяют к системе водоснабжения.

Подобный бойлер популярен из-за отсутствия расходов, связанных с его эксплуатацией. Прибор не нагружает электрическую проводку и способствует экономии средств.

Замкнутый контур позволяет потребителю получать горячую воду при открытии крана без предварительного слива холодного отстоя.

В конструкцию входит горизонтально расположенный бак, слой теплоизоляции, анод и термометр.

Каждая разновидность бойлера имеет свои особенности, а также положительные и отрицательные стороны. Все устройства объединяет общий принцип работы и основные элементы, входящие в состав конструкции.

Важно! В независимости от разновидности прибора, вода никогда не подаётся из нагревательного котла напрямую в бак. Она используется в качестве теплоносителя, расположенного в теплообменнике

Нагревание осуществляется постепенно за счёт контакта воды со стенками в резервуаре, которые соприкасаются со змеевиком.

Обзор водонагревателей для электроотопления

Производители отопительных аппаратов, уже выпускают обычные бойлера, адаптированными для установки в теплоснабжающих сетях. Их тепловая мощность увеличена до 12 кВт, кроме того они имеют повышенные диаметры вводов для подключения во внутридомовой системе отопления.

Отопление от бойлера реализовать не сложно. Так как такое оборудование широко представлено на рынке, как отечественными, так и зарубежными производителями. Выбор их будет зависеть от требуемого вида энергоносителя и, типа нагрева: емкостные или косвенного нагрева. Последние больше используются в автономных схемах теплоснабжения, поэтому здесь действует принцип — чем больше, тем лучше. Они хорошо применяются во время отопительного сезона, а

летом для ГВС — разумнее применить комбинированные водонагреватели.

Наиболее популярные модели водонагревателей, которые используются в системах отопления:

1. Бойлер для отопления Thermex Champion Titaniumheat 150 V, производство Россия, ТЭН, объем 150 л, цена – 12190 руб.
2. Водонагреватель для отопления Gorenje TGU150NGB6, производство Сербия, ТЭН, объем 150 л, цена – 14320 руб.
3. Ariston ABS PRO R 150 V, производство Россия, ТЭН, объем 150 л, цена – 14970 руб.
4. Bosch WSTB 200, производство Германия, косвенный нагрев, объем 197 л, цена – 40833 руб.
5. Baxi Premier plus 150 (30 кВт), производство Италия, косвенный нагрев, объем 150 л, бак из нержавейки цена – 68600 руб.
6. Buderus Logalux SU160/5 производство Германия, косвенный нагрев “змеевик в змеевике”, нержавеющая сталь DUPLEX, объем 160 л, цена – 68869 руб.

Выбор бойлера

Перед тем, как выбрать тот или иной водонагревательный прибор, чтобы оборудовать электрическое отопление для дачи и нагрев воды, следует хорошенько изучить его функциональные возможности. В отопительной системе самым слабым звеном будет как раз водонагревательный прибор.

Есть несколько важных моментов, которые нужно учитывать при выборе водонагревательного прибора. Наиболее главный момент – это мощность ТЭНов, которые монтированы в водонагревательном приборе. Более мощный бойлер будет обеспечивать, соответственно, более эффективное отопление загородного дома электричеством.

Без проблем можно приобрести бойлер любого объема

Бытовые бойлеры характеризуются такими параметрами мощности, как 1,5 – 3кВт. К более мощной категории относятся бойлеры профессионального типа. Их мощность может достигать до 12 кВт. Лучше всего выбирать более мощный прибор, несмотря на то, что он стоит дороже. Со временем затраты на такое устройство полностью себя окупят.

Еще один важный параметр, на который следует обратить внимание – это объем накопительного бака. От объема бака зависит время работы бойлера

Чем больше бак, тем и отопительный прибор будет отдыхать более длительное время. Это позволит сэкономить средства, которые уйдут на оплату электроэнергии.

Наиболее оптимальным вариантом будет приобретение устройства с баком на 250-300 литров. Однако они не пользуются большой популярностью из-за того, что относятся к довольно высокой ценовой категории.

Электрический бойлер объемом 300 л

Как правильно выбрать?

Чтобы выбрать электрокотел клиенту следует обращать внимание на характеристики приборов, их также стоит учитывать перед приобретением

Число контуров

Одноконтурные котлы осуществляют нагрев теплоносителя в системе отопления. Для обеспечения горячей водой стоит выбрать дополнительно водонагреватель или двухконтурный котёл.

В их конструкцию включены два работающих контура, один для отопления, другой для обеспечения горячей водой. Но данные котлы потребляют очень много электроэнергии, увеличивая стоимость воды и отопления.

Мощность

Основной параметр, на который нужно обратить внимание — это мощность электрокотла. Стоит учитывать площадь и интенсивность теплопотерь здания

При снижении напряжения питания снижается и мощность.

Если использовать двухконтурный электрический котёл для горячего водоснабжения, то предусматривается запас мощности до 25%.

Напряжение питания

Следующим пунктом является вид питающего напряжения. Чаще всего котлы имеют небольшую мощность, а питание происходит от однофазной сети в 220В.

Если требуется подключить более мощное оборудования до 10кВт, то следует прокладывать отдельную линии подключения.

Комплектация

Базовая комплектация агрегата составляет следующие элементы: циркуляционный насос, расширительный бак, группу безопасности, температурные датчики и программатор.

Безопасность

Дополнительные защитные устройства прибора помогут сохранить электроэнергию и предохранить владельца от поломок. Предохранитель находятся за пределами прибора.

ОБРАТИТЕ ВНИМАНИЕ!
Желательно, чтобы предохранители были разной направленности — срабатывает при перегреве, замерзании теплоносителя, критическом измерении данных электричества.

Монтаж

При монтаже стоит учитывать место, где устанавливается агрегат. Это может быть настенная установка или напольная.

Для отопления частного дома больше подойдёт настенная установка. Но при больших размерах устройства у клиента может быть только наполный вариант. В таком случае, стоит убрать агрегат в кладовку или специальную котельную в доме.

Для среднестатической квартиры лучше выбирать настенную конструкцию приборов.

Отапливаемая площадь (расчет)

Стоит взять в пример рассчет для комнаты на 18 кв.м, формула будет выглядеть следующим образом:

18 кв.м х 100 Вт = 1800 Вт

Получается, в час обогрева восемнадцати квадратных метров потребуется 1,8 кВт мощности. Результат делится на тепло, которое выделяется в определенную часть отопительного радиатора.

Если брать в расчёт данные паспорта 170 Вт, то следует:

1800 Вт/170 Вт = 10,59

Полученное число округляется до целого в большую сторону — 11. Из-за чего следует, что для площади в 18 кв.м рекомендовано приобретение агрегата с 11 секциями.

Для обогрева площади 160м2, мощность котла должна быть 16 кВт.

Стоит провести расчёт для площади квартиры 65м2 с трехметровыми потолками:

• Определить мощность по площади — 65м2/10м2 = 6,5 кВт;
• Вносится поправка на регион — 6,5кВт*1,2 = 7,8кВт;
• Следует добавить 25%, учитывая нагрев воды 7,8кВт*1,25 = 9,75кВт;
• 10% добавляется для учета холодной температуры: 7,95кВт*1,1 = 10, 725кВт.

Результат округляется до мощности в 11 кВт.

Управление

При выборе управления стоит учитывать удобство конструкции и простоту использования. В основном, котлы имеют электронные панели с несколькими клавишами и поворотный переключатель. Но есть и полностью механическое.

Здесь все зависит от личных предпочтений покупатели, которые желательно озвучить перед приобретением.

Дополнительные функции

Обращая внимание на дополнительные функции, учитывают встроенные элементы управления, которые дополняют функционал. Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине

Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине.

• Защиту от холодных температур;
• Устанавливаются предохранители от слишком высокой температуры;
• Термометр для определения температуры;
• Индикация при активации прибора;
• Блокирование насов также имеет защиту;

Установка бойлера в систему отопления

Если сравнивать такое эл. отопление частного дома (водонагреватели) с электрическими котлами, то вторые подойдут для организации любой отопительной системы в бытовых условиях. На сегодняшний день на рынке можно подобрать такое устройство, которое сможет справиться с нехарактерными нагрузками. Баки в таких устройствах могут быть различного размера и емкости. Входы и выходы в накопительных баках должны быть расположены особым образом.

Выводные патрубки, расположенные в бойлере, в диаметре должны иметь не меньше, чем 2 дюйма. Благодаря данному фактору можно будет подключиться к отопительным трубам без всяких переходников, то есть напрямую.

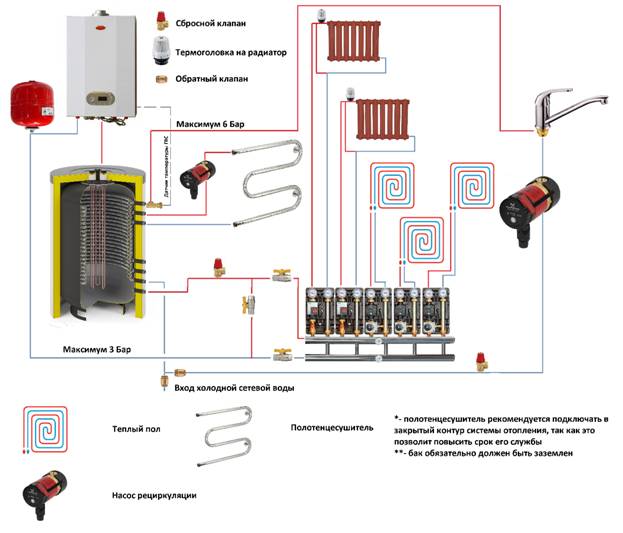

Схема подключения бойлера к системе отопления

Есть один важный момент, на который следует обратить внимание, когда вы хотите экономное электрическое отопление частного дома: большинство бойлеров, которые представлены сегодня на рынке, имеют входной и выходной диаметр 3/54 диаметра, а этого недостаточно для того чтобы к ним можно было подсоединить отопительные радиаторы. Бытовые модели электрических водонагревателей можно использовать для организации такой системы, как схема электрического отопления частного дома с небольшой площадью. Этими же соображениями необходимо руководствоваться, в случае если для отопления дома используются электрические нагреватели проточного типа

В таком случае нужно принять во внимание тот факт, что ТЭН должен обладать параметрами мощности не ниже, чем в 10 кВт. Если имеется модель, мощность которой не превышает 5-7кВт, то их можно использовать лишь для душа или рукомойника

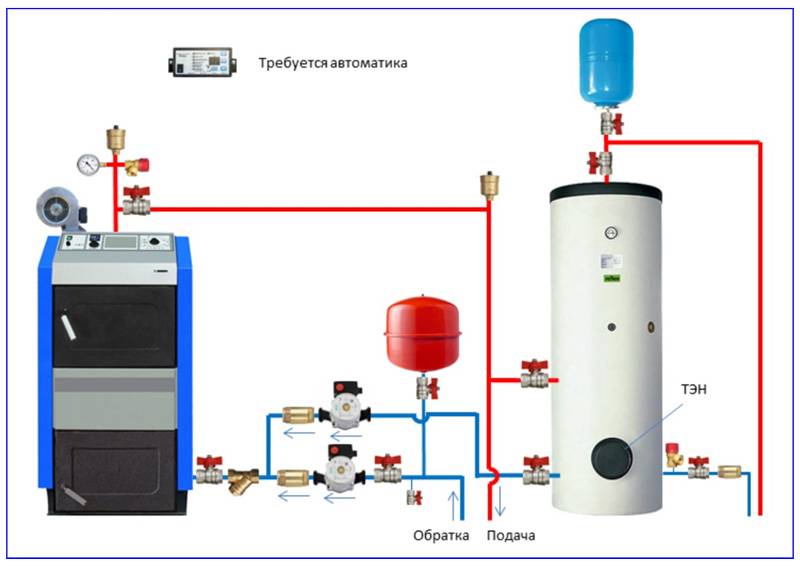

Этими же соображениями необходимо руководствоваться, в случае если для отопления дома используются электрические нагреватели проточного типа

В таком случае нужно принять во внимание тот факт, что ТЭН должен обладать параметрами мощности не ниже, чем в 10 кВт. Если имеется модель, мощность которой не превышает 5-7кВт, то их можно использовать лишь для душа или рукомойника

Бытовые модели электрических водонагревателей можно использовать для организации такой системы, как схема электрического отопления частного дома с небольшой площадью. Этими же соображениями необходимо руководствоваться, в случае если для отопления дома используются электрические нагреватели проточного типа

В таком случае нужно принять во внимание тот факт, что ТЭН должен обладать параметрами мощности не ниже, чем в 10 кВт. Если имеется модель, мощность которой не превышает 5-7кВт, то их можно использовать лишь для душа или рукомойника

Подключение

Как своими руками подключить электрокотел к системам отопления и водоснабжения?

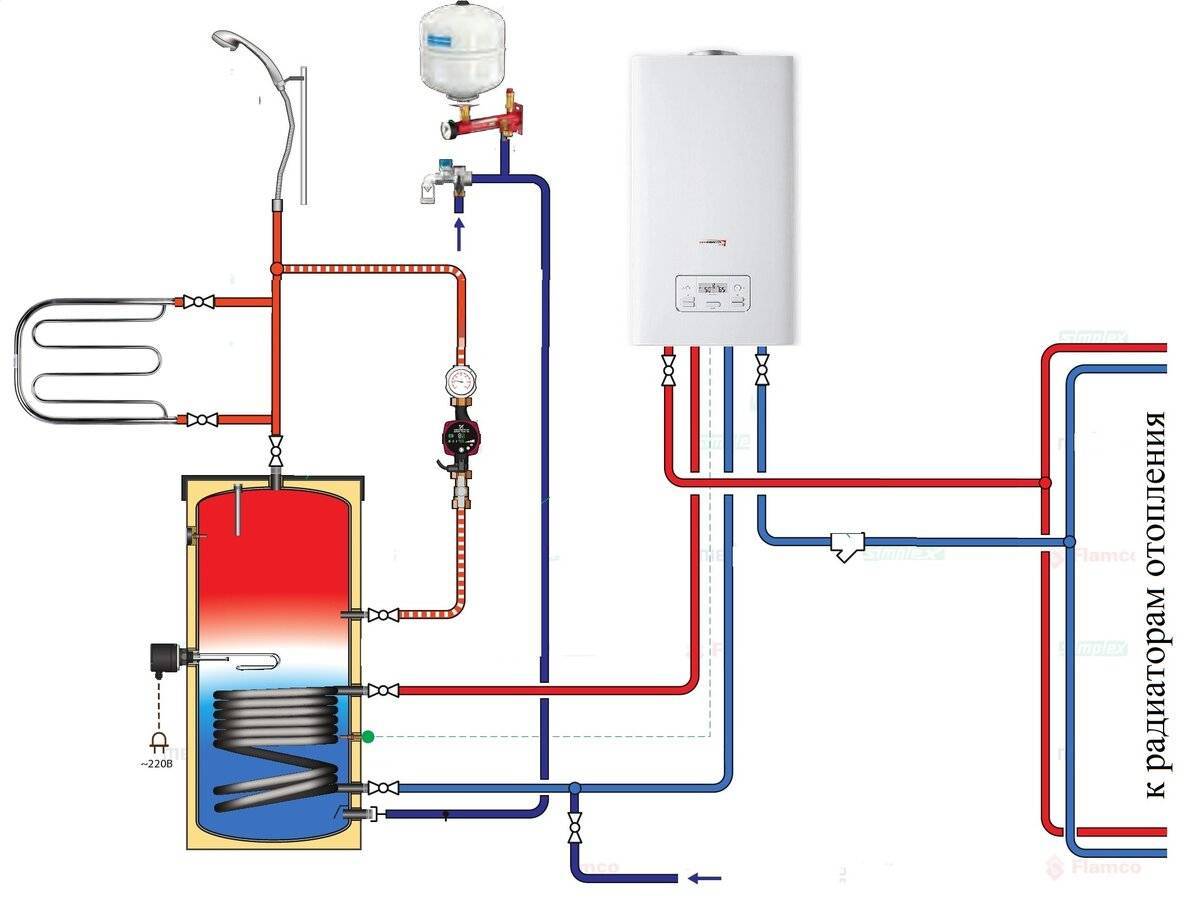

Вот несколько возможных схем:

Так подключаются электрокотлы двухконтурные отопление — горячее водоснабжение. Два вывода используются для присоединения розливов отопления, два — для подключения к подпитке от ХВС и розливу горячей воды

Благодаря бойлеру косвенного нагрева вы можете использовать одноконтурный электрокотел для водоснабжения

У монтажа современных электрокотлов для нужд отопления есть пара тонкостей:

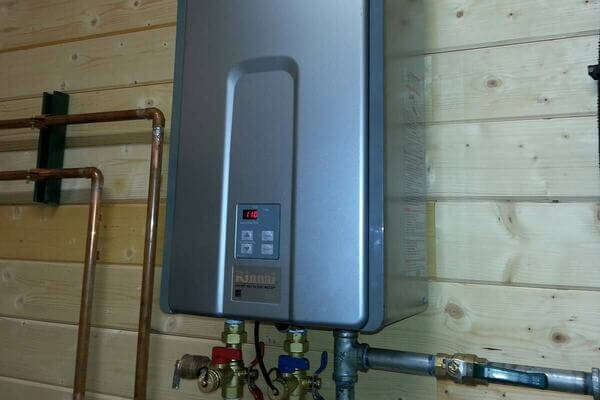

Настенные ТЭНовые котлы обычно комплектуются группой безопасности, циркуляционным насосом и расширительным баком, размещенными в корпусе прибора. Такая комплектация превращает котел в полноценную котельную: он подключается непосредственно к розливу отопления;

Полный комплект обвязки находится внутри корпуса котла

Компактные котлы (индукционные и электродные) поставляются без дополнительной комплектации. Их обвязка должна включать:

Изображение	Описание
Мембранный расширительный бак	Расширительный бак. Он вмещает избыточный объем теплоносителя при его тепловом расширении, препятствуя росту давления в замкнутом контуре. Объем бачка обычно берется равным 1/10 от объема теплоносителя в контуре.
Клапан обычно настраивается на срабатывание при давлении в 3 атмосферы	Предохранительный клапан, сбрасывающий избыточное количество теплоносителя при опасном росте давления.
Манометр должен иметь разметку шкалы как минимум до 4-6 атмосфер	Манометр для контроля давления.
Автоматический воздухоотводчик	Автоматический воздушник, отводящий препятствующий циркуляции воздух.

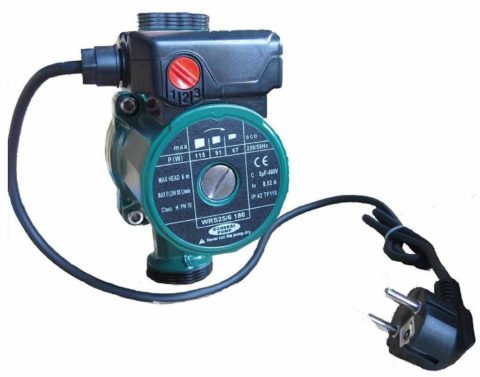

Циркуляционный насос для отопления	Циркуляционный насос, обеспечивающий движение теплоносителя.

Где монтируются элементы обвязки:

1. Группа безопасности (воздушник, предохранительный клапан и манометр) — на выходе котла. Инструкция связана с тем, что именно там при остановке циркуляции в контуре быстрее всего растет давление;
2. Расширительный бак — в любой точке контура на удалении от циркуляционного насоса;
3. Насос — на обратке перед котлом, там, где температура теплоносителя минимальна. Чем ниже температура, тем дольше прослужат резиновые уплотнители и пластиковые детали прибора.

Циркуляционный насос установлен на обратке перед электродным котлом

Критерии выбора

В отличии от газового котла, электрический работает без топлива. Ему не требуется дымоход и вентиляция. Электрические агрегаты не нужно устанавливать в отдельной котельной. Прибор позволяет снизить затраты на отопление и платить за тепло по тарифам на электричество.

При выборе отопительного котла учитывают множество параметров. Главный критерий – тепловая мощность агрегата. Расчет мощности зависит площадь здания, на которой аппарат сможет поддерживать необходимую температуру. На 10 квадратных метров площади требуется 1 кВт тепловой мощности.

В представленном ниже ТОПе, модели классифицируются в зависимости от типа питания:

1. Однофазные – подключают к электросети 220 В
2. Однофазно/трехфазные – подходят для сети 220В и 380 Вольт
3. Трехфазные – подключают к сети 380 В

Этот параметр важен для владельцев загородных домов из-за частых перебоев и скачков напряжения.

По принципу работы выделяют такие виды:

1. Индукционные. Нагревательные элементы в конструкции отсутствуют. Температура теплоносителя увеличивается по принципу электромагнитной индукции. Эту функцию выполняет встроенный индукционный трансформатор.
2. ТЭН. Котлы на основе трубчатого электрического нагревателя. Работает за счет прямого контакта теплоносителя с нагревателем.
3. Электродные. Вода греется за счет прохождения через нее электрического тока между электродами. Жидкость ионизируется, выделяя тепловую энергию.

Большинство электрических котлов имеют электронное управление и функцию самодиагностики

При выборе также учитывают:

1. Способ монтажа и обвязки. Выделяют подвесные и напольные. Настенные агрегаты компактны и их можно устанавливать в жилых комнатах. Напольные используют для отопления больших зданий и монтируются в отдельных помещениях.
2. Коэффициент полезного действия (КПД). Параметр, отражающий эффективность работы прибора.
3. Количество контуров и наличие водонагревателя. Большинство электрокотлов предназначены только для отопления, то есть одноконтурные. Редко встречаются двухконтурные модели со встроенным бойлером, которые подключают к двум контурам. Они обеспечивают не только нагрев стальных радиаторов, но и подачу в трубы водоснабжения.

Немаловажный критерий – производитель электрокотла. На рынке представлен широкий выбор одноконтурных и двухконтурных котлов от отечественных и иностранных брендов

Перед покупкой рекомендуется обратить внимание на наличие официальной гарантии и ознакомиться с отзывами потребителей о товаре

Популярные модели оборудования

Среди владельцев квартир и частных домов популярен прибор ACV E-Tech S 160. Он поставляется в двухконтурном исполнении, что дает возможность не только осуществлять подогрев воды, но и отапливать помещение.

Корпус аппарата выполнен из нержавеющей стали. Прибор компактный и хорошо вписывается в интерьер. Агрегат снабжен термостатом, что позволяет регулировать требуемый температурный режим. Дополнительно он оснащен защитой от замерзания и перегрева, индикацией включения.

Котел, оснащенный электронным управлением и удобным дисплеем, устанавливается на горизонтальную поверхность. Присутствуют циркуляционный насос, накопительный бак объемом 12 л. Имеется возможность установки климатического контроллера.

Из важных характеристик выделяют:

• мощность – 14,4 кВт;
• максимальную температуру горячей жидкости – 85 °С;
• размеры агрегата (высоту, ширину, глубину) – 59,0×134,2×72,8 см;
• массу оборудования – 115 кг.

Положительно отзываются потребители о модели Savitr Premium Plus 21. Аппарат производится в двухконтурном исполнении, отличается электронным управлением. К устройству прилагаются удобный дисплей, пульт дистанционного управления.

Аппарат, оснащенный циркуляционным насосом и расширительным резервуаром на 12 литров, монтируется на вертикальную поверхность. Отопительный электрокотел снабжен программатором, защищен от перегрева и замерзания.

Основные показатели оборудования:

• мощность – 21 кВт;
• максимальная температура горячей жидкости – 80 °С;
• масса – 28 кг;
• размеры – 60,0×69,0×22,5 см.

Надежная техника представлена моделью Savitr Premium 12. Двухконтурный агрегат, помимо обеспечения горячей жидкостью, способен обогревать помещения площадью до 120 кв. м. Работает аппарат за счет установленных ТЭН. В комплект входят циркуляционный насос и расширительная емкость на 12 л.

Прибор оснащен программируемым контроллером, электронным управлением с удобным дисплеем. Монтаж оборудования выполняется на стену.

Важные характеристики:

• мощность – 12 кВт;
• максимальная температура – 80 °С;
• размеры установки – 60,0×69,0×22,5 см;
• вес агрегата – 28 кг.

Хорошая модель (по отзывам потребителей) – Savitr Premium Plus 22. Это двухконтурный аппарат с электронным управлением. Прибор оснащен дисплеем, установка оборудования выполняется на вертикальное основание.

Из основных функций выделяют защиту от перегрева и замерзания, индикацию включения. Котел имеет предохранительный клапан и воздухоотводчик. Встроен расширительный бак объемом 12 л, есть циркуляционный насос.

Важные показатели:

• мощность аппарата – 22,5 кВт;
• температура теплоносителя – 80 °С;
• размеры – 60,0×69,0×22,5 см;
• масса – 28 кг.

Мощный агрегат – модель ACV E-Tech S 380. Помимо обеспечения горячей водой, аппарат способен отапливать помещения площадью до 280-300 кв. м.

Котел оснащен электронным управлением. В комплект входят расширительный резервуар на 16 л и циркуляционный насос. Благодаря возможности подключения патрубков с 3 сторон, агрегат можно устанавливать около стены либо в углу.

Основные показатели оборудования:

• мощность – 28,8 кВт;
• максимальная температура теплоносителя – 85 °С;
• габариты – 72,0×213,4×80,0 см;
• масса – 230 кг.

Положительные отзывы имеет модель Savitr Premium Plus 9. Компактный агрегат для частного дома снабжен программатором, защитой от перегрева и замерзания. Оборудование отличается электронным управлением с дисплеем.

В комплектацию прибора входят циркуляционный насос и расширительный резервуар на 12 л. Установка модели выполняется на вертикальное основание.

Характеристики котла:

• мощность – 9 кВт;
• температурный показатель горячей жидкости – 80 °С;
• размеры – 60,0×69,0×22,5 см;

Надежный электрический агрегат – Savitr Premium Plus 15. Котел оснащен электронным управлением с удобным дисплеем, укомплектован пультом ДУ.

Водогрейный котел имеет встроенный расширительный бак на 12 л, циркуляционный насос. Монтаж оборудования производится на вертикальное основание. Из основных функций выделяют защиту от перегрева, индикацию включения и программатор.

Характеристики прибора:

• мощность – 15 кВт;
• температура теплоносителя – 80 °С;
• габариты – 60,0×69,0×22,5 см;
• масса – 28 кг.

При выборе оборудования для водоснабжения учитывают количество проживающих в доме людей, чтобы приобрести котел, способный обеспечить горячей водой всех жильцов. Сюда относятся не только принятие ванны и душа, но и расход жидкости на мытье посуды, стирку вещей и т.п.

https://youtube.com/watch?v=QeDUBP7WE6Y%3Frel%3D0

Дополнительно смотрят на гарантийный срок, в течение которого возможен бесплатный сервисный ремонт.

Как выбрать котёл для частного дома

Электрический котёл должен полностью справляться с задачей обогрева частного дома, поэтому устройство нужно правильно подобрать по мощности. Для точного расчёта необходимо вычислить теплопотери здания. С этим вопросом лучше обратиться к специалистам, которые не только установят места утечки тепла, но и произведут необходимые расчёты мощности теплового оборудования. Вообще следует выбирать устройства на 20–30% мощнее, чем необходимо для обеспечения теплом всего дома.

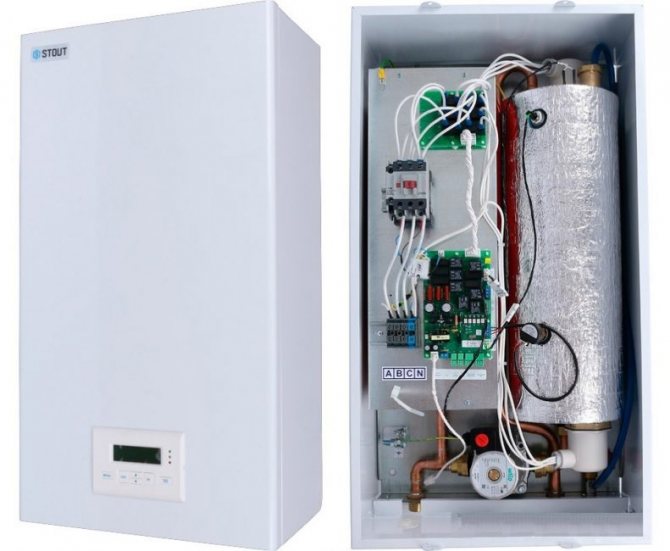

Электрокотлы с ТЭНами

Такие устройства наиболее часто используют в качестве основного или дополнительного обогрева помещения. Электрокотлы с ТЭНами могут быть как настенного, так и напольного типа. Напольные агрегаты, как правило, рассчитаны на высокую мощность и имеют большие габариты.

Учитывая высокую вероятность выхода из строя отопительного элемента, некоторые модели оснащаются двумя ТЭНами. Такие установки более надёжны, и позволяют полноценно отапливать помещения даже при выходе одного ТЭНа из строя.

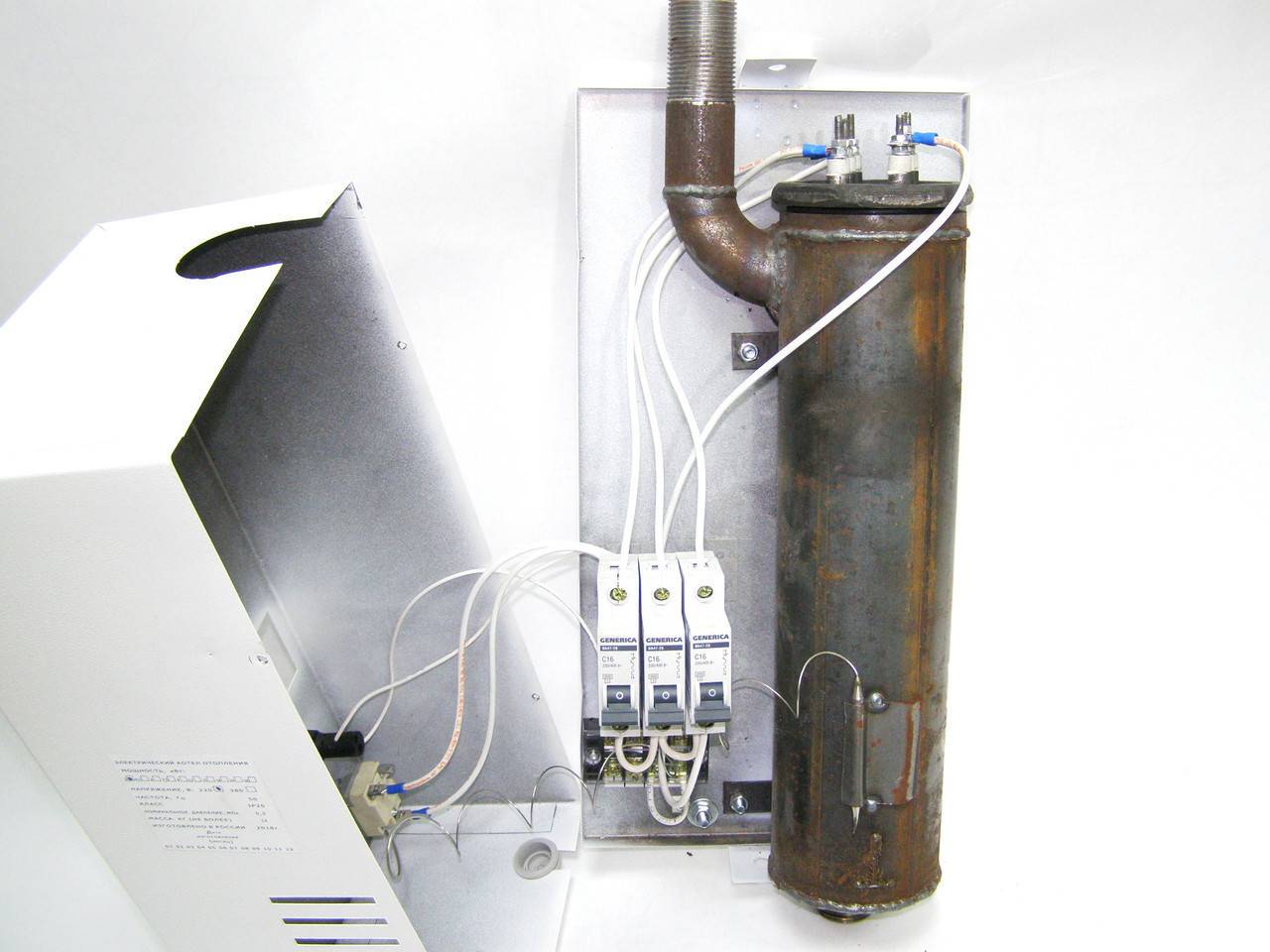

ТЭНовый электрический котел Источник kotlof.ru

Индукционные электрические нагреватели

Для нагрева теплоносителя в индукционных котлах применяется переменное магнитное поле. Под воздействием сильных переменных магнитных полей металл разогревается и теплота передаётся жидкости в резервуаре. Таким образом, удаётся полностью изолировать электрический нагревательный элемент от воздействия жидкости и растворённых в ней солей.

Индукционные котлы значительно дороже ТЭНовых устройств, но учитывая высокую надёжность, экономичность и большую мощность таких отопительных систем, специалисты рекомендуют сделать свой выбор в пользу приобретения котлов этого типа.

Вихревой индукционный нагреватель Источник nn.kotel-t.ru
