Как сделать водяной теплый пол

Эксплуатация теплого пола

Для того, чтобы он прослужил вам долгие годы, необходимо соблюдать несложные правила:

• Не включайте прибор на максимум, если хотите добиться большой температуры следует повышать ее постепенно.
• В водяном поле не следует повышать температуру теплоносителя более чем на 45 градусов.
• Частое включение и отключение прибора ведет к его быстрому выходу из строя, к тому же это не приведет к экономии энергии.
• Для электропола, если стелется в помещении с большой площадью, целесообразно создавать более двух контуров, и для каждого устанавливать индивидуальный термостат. Это поможет более равномерно прогревать помещение.
• Не стоит использовать ковер или ставить тяжелую мебель на место, где проходит система.

Предлагаем посмотреть видео о том, как своими руками сделать теплый пол:

Теплый пол и способы его монтажа

Теоретически, существует 2 способа для завершения процессов по сбору слоев теплого «пирога».

1. бетонная заливка;
2. настил.

Первый предполагает, что будет применена заливка цементно-бетонной смесью уже уложенных слоев конструкции. Во втором никаких тяжело выполнимых процессов проводиться не должно. Предполагается, что поверх труб на лаги будет сделан настил из дерева. Однако, несмотря на относительную простоту исполнения такой монтаж чреват тем, что система не сможет эффективно обогревать помещение.

А вот у бетонной поверхности температура всегда одна. При этом стяжка, долго прогреваясь, отдает тепло равномерно. А вот дерево – плохой проводник тепловой энергии и абсолютно не может быть нагревательной поверхностью. Поэтому рассмотрим, как должна проходить заливка стяжкой всех слоев пирога.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Трубы для теплого пола

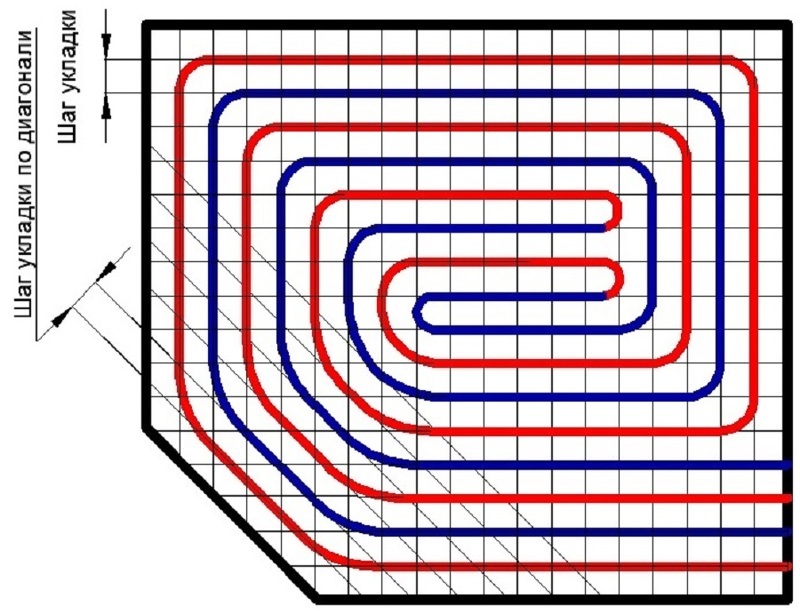

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

Расчетная схема для водяного теплого пола

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Выравнивание основы перед тем, как сделать теплый пол

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Бюрократические преграды: почему нельзя установить теплый пол в квартире самовольно?

Без этого документа, разумеется, провести монтаж можно, однако такая система будет считаться незаконной, и при её обнаружении владельцу грозит крупный штраф.

Подобное условие имеет под собой веские основания:

• Прочность покрытий. Пол в каждой квартире рассчитан на определенную нагрузку. Если теплый пол в квартире – водяной, то из-за толстого поверхностного слоя системы перекрытия могут просесть или же начать представлять угрозу для жителей.
• Передача тепла. Так как теплый пол от центральной системы берет воду из общего стояка, то есть риск, что подача будет нарушена и тепло будет не доходить в полной мере до соседей.
• Нарушение напора в стояке. Так или иначе, но теплый пол меняет напор воды, делая его слабее. За счет этого могут возникать определенные трудности.

Водяной теплый пол в квартире закон относит в категории перепланировки, поэтому при обнаружении нелегального подключения владельцу грозит не только оплата по затраченной на обогрев энергии, но и штраф за незаконную перепланировку помещения.

Теплые полы в новостройке

Несмотря на все трудности, получить такое разрешение все же можно. Проще всего будет тем, что живет на первых этажах с верхней подачей тепла и обитателям последнего этажа с нижней подачей. С точки зрения коммунальных служб, теплый пол от отопления в квартире не нанесет ущербу отопительному процессу и теплоотдаче, если вода до него дойдет последним.

Законность обустройство теплых полов в квартире гарантирует отсутствие проблем с проверяющими службами и крупных штрафов. Как вариант – можно перейти на автономное или полуавтономное отопление. В таком случае единственное, о чем следует побеспокоиться – теплоизоляция, чтобы у соседей снизу не нагревались потолки.

Устройство водяного пола

Перед тем как сделать теплый водяной пол, следует изучить его особенности. Такой способ обогрева обеспечивается многослойной конструкцией.  В ней теплоноситель постоянно циркулирует по контуру, который находится под финишным покрытием пола. При этом трубы не всегда помещают в стяжку, иногда их просто надежно фиксируют, но при этом не заливают бетоном.

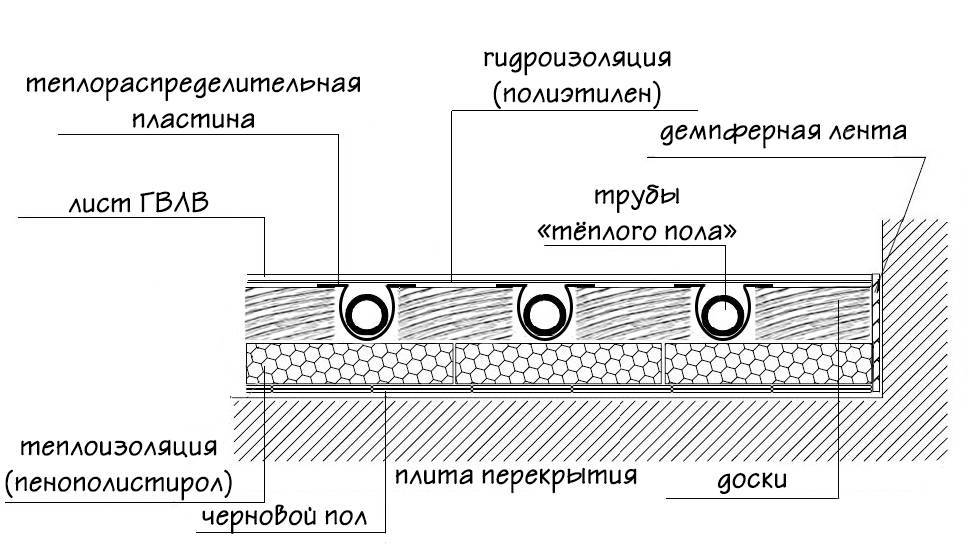

Устройство водяного теплого пола включает несколько слоев. При его укладке сначала подготавливается основание, потом выполняется стяжка, укладывается теплоизолятор и трубы с носителем. Затем уже выполняется стяжка и устанавливается финишное покрытие.

Стандартная толщина изоляции достигает 5 см, но по возможности ее увеличивают в 2 или 3 раза, чтобы повысить эффективность устанавливаемого водяного пола. Толстый слой изоляции обязательно прокладывают перед тем, как сделать теплый пол в частном доме, поскольку на первом этаже всегда прохладней.

При устройстве водяного теплого пола учитывают то, что толщина всего пирога обычно не превышает 23 см. При этом масса одного квадратного метра такой конструкции иногда достигает 250 кг, поэтому следует сразу оценить, выдержит ли такую нагрузку фундамент.

Схемы подключения к источнику тепла

Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.

В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу

Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.

Монтажная схема подключения водяного теплого пола

Схема водяного теплого пола

Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

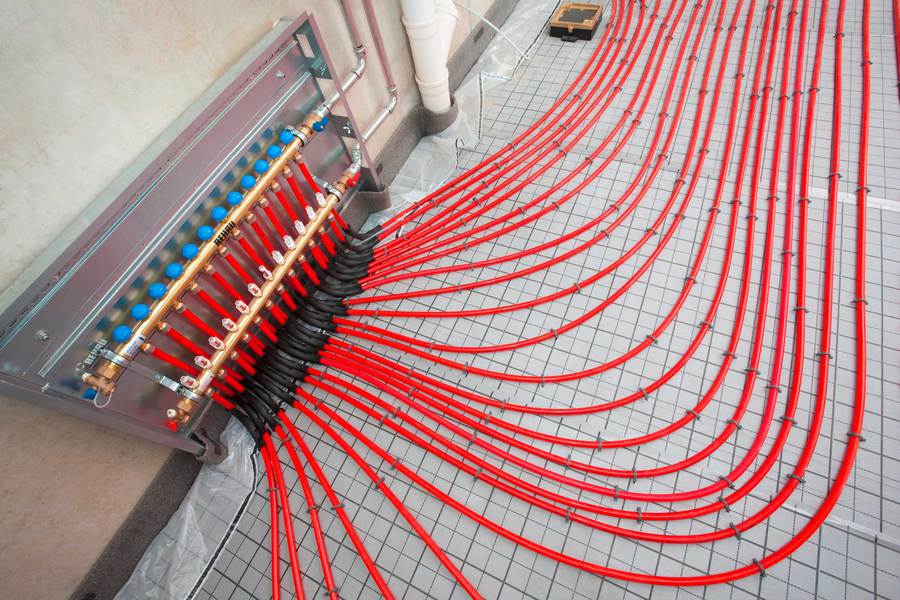

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Расчет и проектирование системы

Как можно сделать водяной теплый пол своими руками? Начать следует с расчета и проектирования системы. Это важнейший этап работ, от которого зависят особенности монтажа отопления, эффективность обогрева и долговечность всей конструкции.

При проектировании учитывают такие факторы:

• объем, который необходимо обогреть (площадь, высота, форма помещения);
• особенности температурного режима;
• материалы, которые планируется использовать в работе.

При разработке схемы учитывают все нюансы, включая места расположения коллекторов, компенсационных швов

Важно, чтобы не пересекались деформационное пространство и элементы трубопровода

Желательно также заранее знать, где и как будут расположены предметы меблировки и/или сантехнические приборы. Если над трубами планируется мебель, то она должна быть из материалов, которые хорошо переносят высокие температуры. Дерево лучше не использовать, т.к. оно рассыхается.

Обязательно следует рассчитать теплопотери. Как это сделать, рассказано в видеоуроке:

https://youtube.com/watch?v=-JSEBUJGkZs

Для каждого помещения дома нужен отдельный контур. Если отапливаются нежилые помещения (например, лоджия или веранда), то контур не должен совмещаться с прилегающими жилыми комнатами. В противном случае тепло будет уходить для обогрева нежилой зоны, а жилые комнаты будут холодными.

Чтобы не ошибиться при проектировании, следует учитывать некоторые нюансы. Об этом рассказывает специалист:

Чем заливать теплый водяной пол?

По вопросу заливки системы напольного отопления и системы отопления в целом нужно исходить из того живете вы в доме постоянно или это дачный вариант дома.

В первом случае только вода, желательно дистиллированная или прошедшая осмотическую обработку.

Во втором случае это вода с антифризом.

Предпочтительнее всегда использовать воду. Антифриз стоит денег и требует периодической замены. Также у системы отопления с антифризом уменьшается КПД.

А еще в доме, даже в котором живут только на выходных, желательно поддерживать тепло всегда. Представьте, что у вас есть дача, которая оборудована по последнему слову техники и вы зимой уезжаете в город и оставляете все размораживаться надеясь на антифриз в системе отопления. Но вам также надо продуть всю систему водоснабжения, осушить все гидрозатворы и даже вычерпать воду из унитаза)). Плюс ко всему, когда вы включите отопления стены «заплачут». Пару таких выходных и плесень пойдет везде.

А если система отопления подключена к дистанционному управлению через смартфон, то переживать за то, что система разморозиться вообще не стоит. Случись нештатная ситуация, дом не остынет моментально, должно пройти не один час, а то и сутки, чтобы температура понизилась до критической, вы успеете приехать и если не восстановить систему отопления, так хоть включить электрические конвекторы и т.д.

Модуль GSM управления котлом

Поэтому использовать антифриз можно, но нужно ли?!

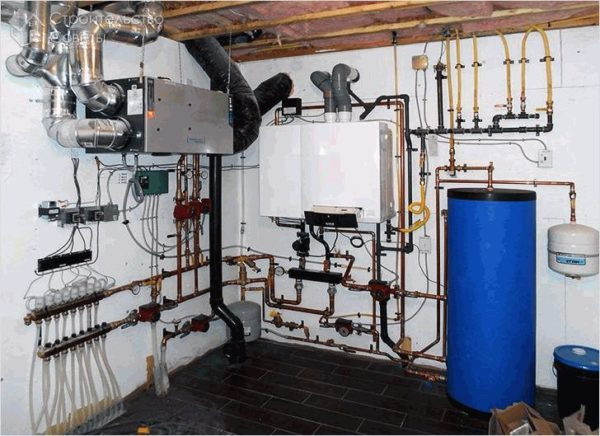

Обустройство коллекторного узла, подключение к котлу

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

• 2 коллекторные гребенки (подающая и обратная)
• клапаны запорные/регулировочные
• циркуляционный насос
• воздухоотводчик
• расходомер
• манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

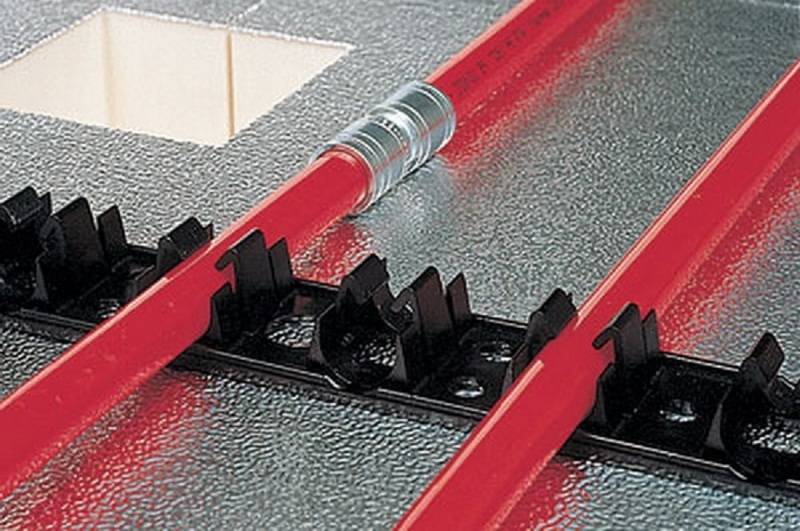

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Различные типы креплений для теплого водяного пола

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Преимущества и недостатки теплого пола

Водяной пол

Преимущества:

• Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
• Воздух циркулирует естественно и не пересушивается.
• Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
• Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
• Не зависит от электричества.
• Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
• Более эстетично по сравнению со стационарными радиаторами.
• Большой эксплуатационный период.

Недостатки:

• Система быстро теряет температуру.
• Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
• Большая стоимость работы по монтажу.
• При подключении к центральному отоплению сложно регулировать температуру.
• Уменьшается высота потолков на 10-12 см,
• Нельзя пользоваться напольными покрытиями.
• Очень сложно ремонтировать.
• Сложность при узаконивании в квартире многоэтажного дома.

Электрический пол

Позитивные моменты:

• В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
• Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
• Не занимает полезную площадь в отличии от стационарных батарей.
• Не высушивает воздух в помещении.
• Можно использовать как основной и дополнительный источник тепла.
• Длительный эксплуатационный период, порядка 40-50 лет.
• Безопасный для человека.

Негативные стороны:

• Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
• Большая рыночная стоимость и стоимость установки.
• При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
• Необходимо использовать новую проводку высокой мощности.

Способы укладки труб

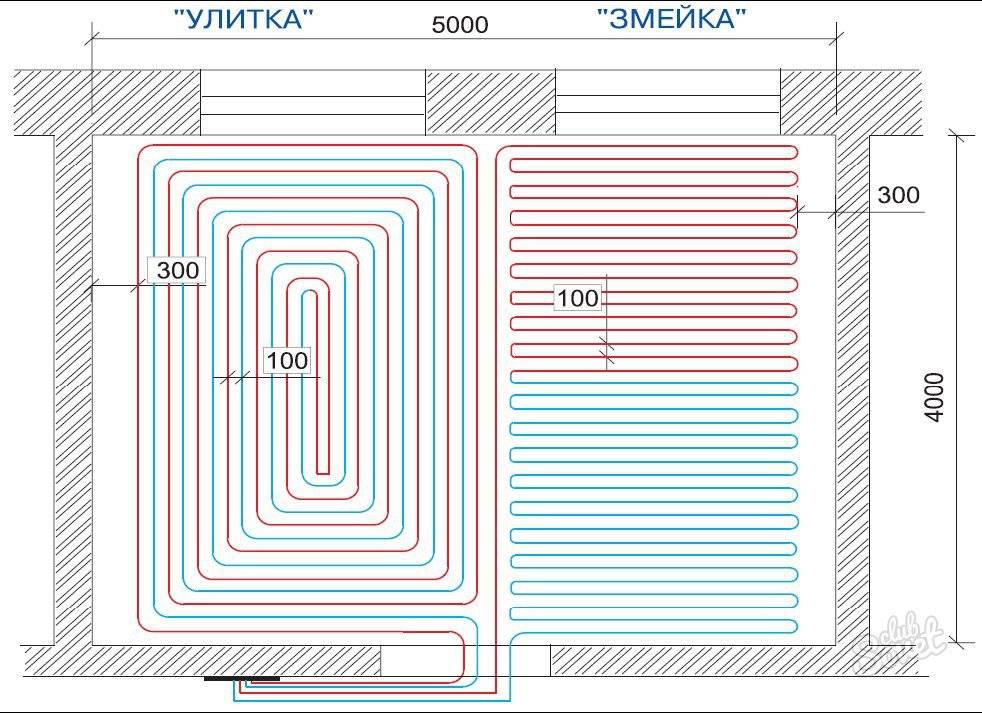

При укладке своими руками водяного теплого пола может применяться любая схема. Ее выбор зависит от результата, которого требуется добиться.

• Змейка. Монтаж труб по этой схеме наиболее прост в исполнении. Однако укладка труб змейкой имеет существенный недостаток, заключающийся в разнице температур в начале и конце контура: она может достигать 5-10°С. Объясняется этот фактор тем, что за время прохода теплоносителя от подающего коллектора к обратному, его температура снижается.

• Улитка. Несмотря на более сложный монтаж, укладка труб таким способом позволяет добиться равной температуры по всей площади помещения. По этой причине в большинстве случаев укладка труб производится по этой схеме.
• Комбинированная укладка труб. Такая схема применяется достаточно часто, так как данный способ позволяет минимизировать остатки бухты трубы и осуществить рациональное разделение помещения на контуры. К примеру, можно сделать укладку труб по краям помещения змейкой, а на основной площади сделать систему улиткой.
