Делаем водяной насос своими руками

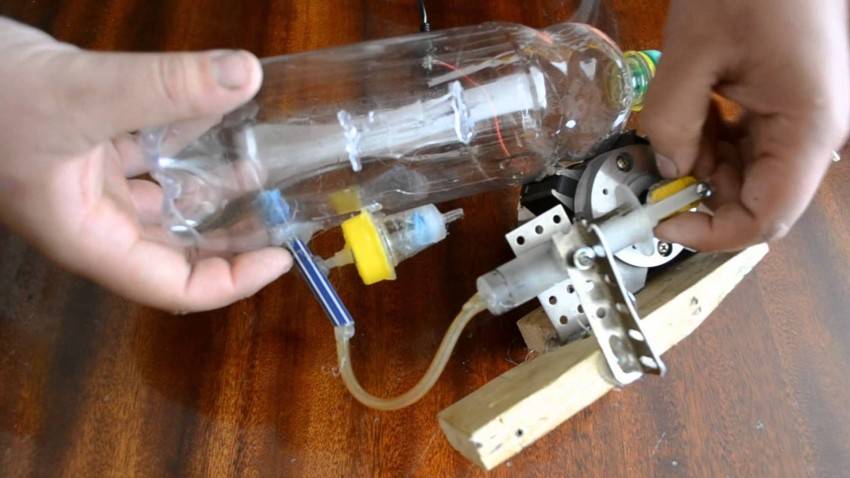

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

  1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
  2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
  3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
  4. Накрутите пробку со шлангом на бутылку.
  5. Опустите свободный конец шланга в емкость с водой.

Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Конструкция #7 — насос на энергии волн

Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.

Вариант 1

Необходимые материалы:

  • поплавок;
  • гофрированная труба;
  • два клапана;
  • мачта крепления.

Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.

Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально

В гофрированную трубу монтируются два клапана, работающих в одном направлении.

При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.

Вся конструкция жестко крепится к мачте.

Вариант 2

Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.

Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.

Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)

Изготовление подходящих клапанов – отдельная задача.

Необходимые материалы:

  • медная или латунная трубка;
  • шарики немногим большего диаметра – 2шт.;
  • пружинка;
  • медная полоска или пруток;
  • резина.

Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.

Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.

Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.

Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.

Вариант 3

Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.

Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин

Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.

Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы

Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно

Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).

Помпа из компрессора

Если надо создать более мощный и массивный насос, то его можно собрать из определенных частей бытовых приборов. Речь идет о компрессорах, из которых состоят холодильники и кондиционеры. Собрать правильно такое устройство не так уж сложно, поскольку необходимо выполнить простые операции, а именно:

  • Очистить компрессор от испарителя и конденсатора. Сделать это легко: надо всего лишь обрезать латунные трубки, соединяющие элементы устройства.
  • Правильно подсоединить аппарат к электросети.
  • Прикрепить на входное отверстие устройства воздушный фильтр тонкой очистки. Данный элемент можно купить в любом автомобильном магазине.
  • Подсоединить гибкий пластиковый шланг, диаметр которого должен совпадать с размерами входного отверстия устройства.
  • Подключить компрессор в электросеть.

Сделать такую помпу своими руками весьма просто. Главное, технологический процесс должен быть выполнен правильно.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

  1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
  2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
  3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
  4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
  5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
  6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
  7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

  • подсоедините к корпусу нижнюю крышку;
  • вставьте в корпус нижний обратный клапан;
  • вставьте поршень со штоком;
  • закройте верхнюю крышку;
  • установите рычаг;
  • подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
  • закрепите насос на платформе.

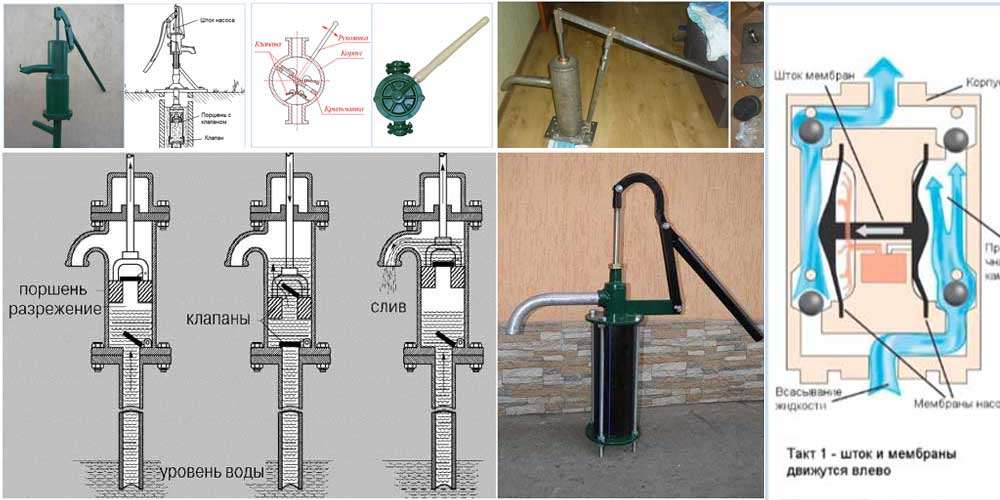

Принцип действия водяного поршневого насоса

Наиболее популярным устройством для подачи воды из скважин, колодцев или водоемов является насос, который устроен по поршневому типу.

Принцип его работы заключается в следующем:

  • Внутри цилиндра перемещается поршень. Здесь же находятся впускной клапан и патрубок выходной, который может оснащаться клапаном.
  • Непосредственно на поршне может устанавливаться выходной клапан.
  • Для улучшения работы между поршнем и клапаном входным устанавливается пружина, притягивающая к торцу цилиндра с клапаном впускным, поршень.
  • Когда поршень перемещается по цилиндру происходит создание разряжения воздуха, открывающего клапан и затягивающее воду через патрубок для входа.
  • При движении поршня обратно впускной клапан закрывается и жидкость выходит через клапан или выходную трубу.
  • Двигателем для подобных насосов служит мускульная сила, а его производительность зависит от прилагаемых усилий и объема цилиндра.

Такое устройство реально изготовить самостоятельно, используя для этого минимальный набор инструментов и материалов и обладая простыми технологическими навыками.

Характеристики насоса

Как сделать водяной насос своими руками? Для создания насоса первое, что потребуется, – это материалы. При этом ориентироваться, прежде всего, нужно на следующие критерии:

  • Мощность, от которой зависит скорость выкачки воды с колодца. В среднем для перекачивания из колодцев, скважин, водоемов и накопительных емкостей она равна 350-400 Вт;
  • Максимальная степень напора. Ориентировочно потребный напор полива огорода равен 40 м;
  • Прочность и влагостойкость материала. К примеру, наилучший материал изготовления корпуса – чугун, рабочего колеса – латунь, вала – нержавеющая сталь, механического уплотнения – керамографит.

Если учесть все вышеперечисленные критерии, то удастся соорудить эффективный насос, и перекачка воды из колодца будет осуществляться в считанные минуты.

Дешевый насос для перелива воды можно изготовить почти из ничего: из двух пластиковых бутылок с пробкой и без пробки, кусочка пластиковой трубы подходящего диаметра и изливного шланга.

Как сделать пластиковый насос

Насосы для перелива

Область применения – принудительная транспортировка жидких субстанций. Это самые недорогие самодельные водяные насосы. В данном случае, чтобы собрать подобного оборудование необходимо иметь в наличии:

  1. Две пластмассовые бутылки (одна с крышкой).
  2. Отрезок пластиковой трубы (диаметры должны совпадать).
  3. Гибкий переливной шланг (материал не имеет значения).

Изготовление клапана лепесткового типа – совершенно не трудоемкий процесс. Из пробки вынимается прокладка. Она обрезается по периметру так, чтобы стала меньшей, чем горлышко. При этом нежно оставить часть периметра нетронутой. Это около 4-5 мм, не более. В крышке проделывается отверстие. Прокладка устанавливается на свое посадочное место.

Одну из емкостей разрезают, оставляя боковые стенки с горлышком, чтобы получилась воронка. В нее продевается шланг, который закрывает пробка с клапаном. На этом работы готовы. Теперь, чтобы механизм заработал, нужно несколько раз поднять и опустить клапан. Процедура повторяется, пока жидкость не начнет циркулировать без дополнительной помощи.

Конструкция #4 — поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

  • труба металлическая д.100мм., длина 1м.;
  • резина;
  • поршень;
  • два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы.

Если скважина глубже, придется модифицировать насос до глубинного.

Насос, собранный из компрессора

Если вы не знаете для чего использовать имеющийся компрессор, то этот вариант самодельного насоса для вас. Благодаря его наличию можно собрать подъёмник всего-то из двух труб.

Итак:

  • Первая труба будет подавать воду. Диаметр трубы должен быть 30 мм.
  • Вторая труба будет подавать воздух из компрессора, диаметр такой трубы составит 10-20 мм.
  • Для создания гидравлической системы в первой трубе (та, что большего диаметра) делаем отверстия в 50 мм от края и вставляем вторую трубу. Узел, что получился при соединении обеих труб, будет находиться в воде, а свободный конец подаваться в место, где собирается вода.
  • Коэффициент полезного действия насоса зависит от мощности используемого компрессора, глубины, на которую насос погружён, и высоты подачи воды. КПД не будет превышать 70% из-за особенностей своей сборки. То есть вычислить коэффициент полезного действия можно, если глубину погружения поделить на сумму глубины погружения и высоты подъёма воды.
  • Такой насос вам обойдётся в незначительную сумму, если только специально для него вы не будете приобретать компрессор.

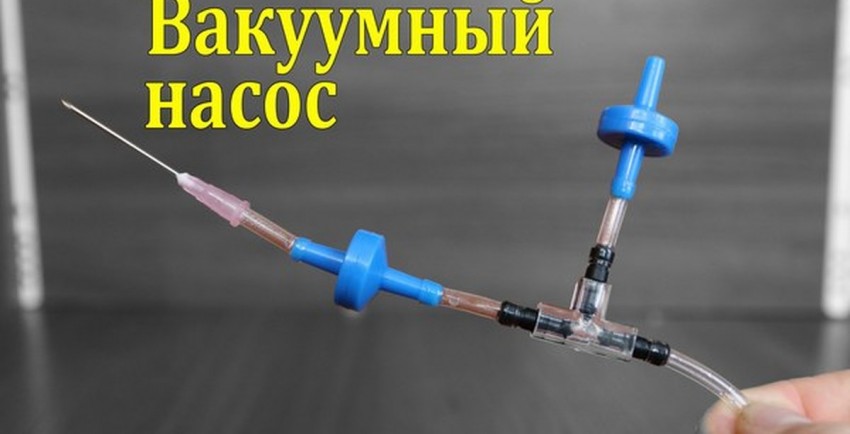

Можно сделать и ручной вакуумный насос своими руками, ведь с нем просто отсутствует воздух. Но эта модель будет немного сложнее.

Два оригинальных насоса

Рассмотрим, как поднять воду из скважины без насоса, проявив смекалку и используя законы физики. Оба способа подойдут тем, кто любит и умеет мастерить своими руками. Затраты будут самыми минимальными и только на приобретение материалов, которых не нашлось под рукой в хозяйстве.

Работающий на гидроударе

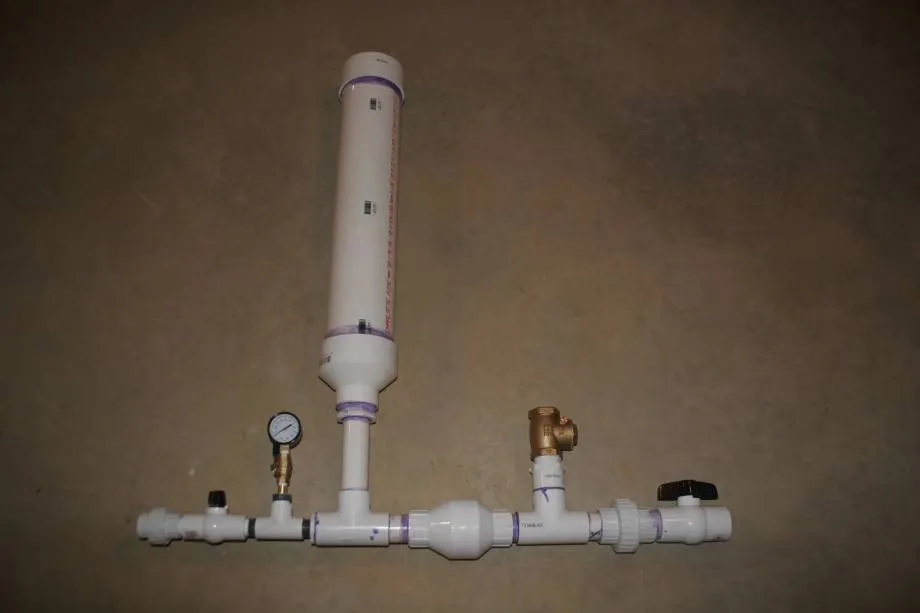

Необходимо собрать следующую конструкцию из пластиковых труб, металлических клапанов и двух шаровых кранов. На тройник навинчивается запорный вентиль. Через него будет подаваться вода в устройство. Верхний выход тройника заканчивается клапаном, который будет закрываться на пике давления.

На боковом выходе из тройника размещается клапан, срабатывающий на открытие при нагнетании нужного давления. После него идет следующий тройник. Верхний выход заканчивается ресивером, а боковой – шаровым краном. Вот и все устройство.

Правда для начала работы нужно, чтобы вода начала двигаться по трубам, создавая начальное давление. Поэтому насос подойдет участку, где поблизости протекает любой ручей. Нужно установить в него трубу длиной в несколько метров для создания начального напора и открыть входной кран.

Затем сработает верхний клапан, поскольку он изначально открытый и вода устремиться через него. Из-за даже небольшого напора он закроется и по законам инерции произойдет гидроудар. Его силы хватит, чтобы открыть второй клапан и забросить воду в ресивер, где она начнет сжимать воздух. Этого давления хватит, чтобы подать водяной поток на довольно приличное расстояние. Такой насос для воды без электричества способен поднять поток на высоту, гораздо превышающую начальный уровень.

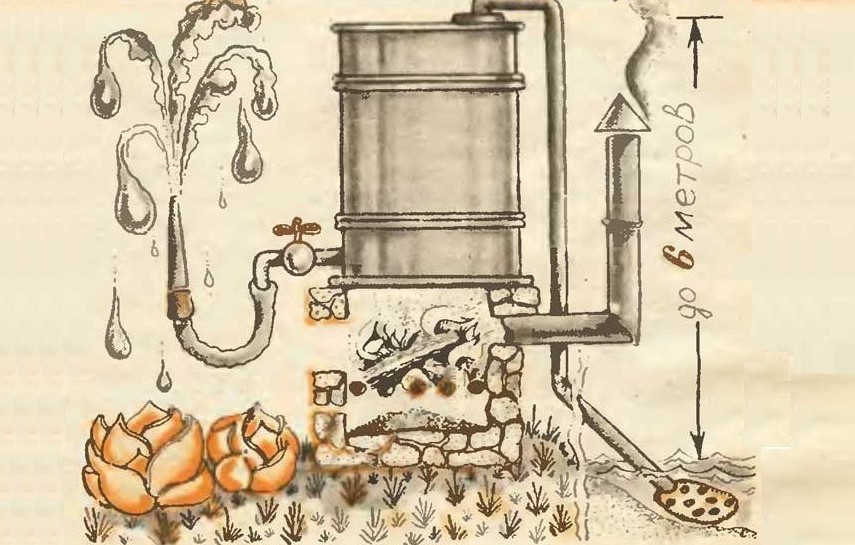

Создаем вакуум

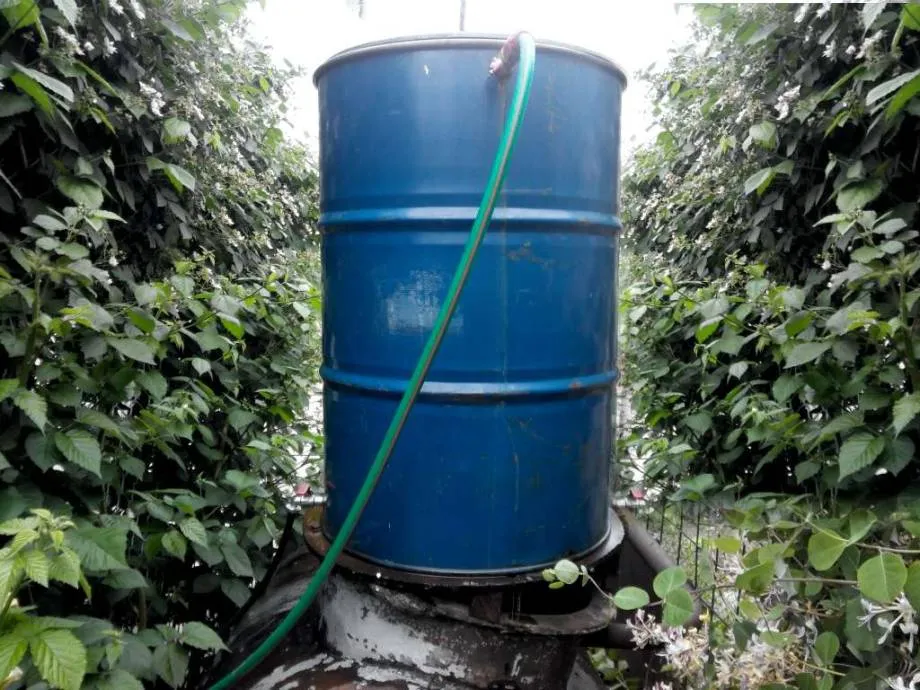

Понадобится надежная железная бочка и с желательно с толстым дном. Ее нужно слегка переделать. На боковую стенку, почти у самого дна, монтируется обычный кран. Его необходимо расположить так, чтобы при сливе воды из бочки, в ней оставалось не меньше литра жидкости.

Емкость должна быть полностью герметично закрыта. На верху бочки высверливается отверстие и в него вставляется штуцер из стали. Он либо обваривается, либо уплотняется герметиком. Сама емкость устанавливается на небольшое возвышение так, чтобы ее дно было открыто.

На штуцер надевается резиновый шланг, который опускается в неглубокий колодец. Недостаток конструкции в том, что она может обеспечить подъем воды без электричества всего на высоту в 6 метров. Предварительно бочка должна иметь в себе не меньше литра воды.

Весь процесс заключается в следующем. При закрытом выпускном кране под бочкой разводят небольшой костер. Закипевшая вода, уже в виде пара, вытеснит весь воздух из емкости в колодец. Нужно проследить, когда на его поверхности прекратят появляться пузырьки, и сразу убрать костер из-под бочки.

В это время пар в ней быстро сконденсируется. При этом создается вакуум, который затянет в емкость воду из колодца. Двухсотлитровая бочка заполнится не меньше, чем на две трети. А времени, с начала разжигания костра, понадобиться не больше, чем 20 минут.

Видео покажет, как использовать костер вместо электричества для накачивания воды в емкость из неглубокого колодца:

Конструкция #9 – водяной насос из компрессора

Если у вас уже пробурена скважина, есть воздушный компрессор, не спешите приобретать водяной насос. Его с успехом заменит конструктивно простое эрлифтное устройство.

Необходимые материалы:

  • изливная труба д.20-30мм.;
  • труба для воздуха 10-20мм.;

Принцип действия насоса, очень прост. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты уровня воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Вариант № 2. Простая ручная помпа своими руками

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

А — Классическая схема ручной помпы. Б — Вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — вводной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — шток; 6 — шток, объединенный с отводящим патрубком; 7 — слив помпы

Для работы нам понадобится:

  1. Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами-уплотнителями — 1 м.
  2. Обратный клапан 1/2″ — 2 шт.
  3. Труба канализационная ППР Ø 24 мм.
  4. Резина, пары болт/гайка с шайбами Ø 6–8 мм.
  5. Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали*.

* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.

Способ 1. Слив через ручку

Эта модель самая простая из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Гильза:

  1. Отрезаем трубу Ø 50 мм длиной 650 мм — это основа для гильзы.
  2. Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8–10 отверстий Ø 5–6 мм и вырезаем круглый лоскут из резины (3–4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит!). Лепестковый клапан готов.
  3. Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.

Поршень

  1. В трубу ППР (700–800 мм) устанавливаем обратный клапан. Это можно сделать способом «на горячую» — разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня). Соединение усилить червячным хомутом пока тёплое (до остывания).
  2. Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу — так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки «американки».
  3. Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
  4. На свободный конец штока (трубы) устанавливаем сгон 90°. В перспективе на сгон одевается шланг.

https://youtube.com/watch?v=1ptIBrAANss

Сборка ручного насоса на видео

Такой насос очень надёжен, но не совсем удобен — точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.

Способ 2. Боковой слив

В гильзу следует включить угловой тройник 35°. Конструкция идентична первому варианту, но в трубе-штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

https://youtube.com/watch?v=Rpl657Cuj2Y

Видео водокачки с боковым сливом

Главное достоинство описанных помп — низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) «копеечных» деталей.

Скважинные насосы поршневого типа

Используя все те же подручные средства можно собрать оснащение, способное поднять водяной столб грунтовых вод на поверхность. Это возможность сконструировать ручные насосы для воды своими руками для скважинных источников, глубина которых достигает 8 м.

Работа не требует спешки, а вот внимание и аккуратность понадобятся. Эффективность определяется герметичностью конструкций, а значит, вся геометрия изготавливаемых деталей должна быть точной

Изготовление гильзы

Для этого подойдут автомобильные гильзы. Главное, чтобы внутренняя поверхность не имела дефектов в виде сколов, царапин, выработки, которые могут привести к отсутствию герметичности. Тыльную сторону глушат, приварив днище, наружный диаметр которого не больше внутреннего диаметра обсадных труб скважины.

Отверстие для штока имеет щелевидную форму, и это одна из особенностей конструкции. Сверху гильзу можно накрыть крышкой, но она несет лишь декоративную функцию, и без этого можно обойтись.

Монтаж поршней насоса

Для этого нужны две металлических дисковых пластины. Между ними прокладывается резиновая прокладка, диаметр которой таков, чтобы по периметру она выступала на сантиметр. Вся конструкция стягивается болтами. Главное, что размеры резины совпадали с размерами гильзы. Зазоров не должно быть.

Резиновый клапан лепесткового типа

Принцип действия устройства сводится к тому, что резиновый диск, закрепленный болтом с шайбой, накрывает все впускные отверстия. Получается, что через них жидкость может пройти, отогнув резину, а в обратном направлении – не может, так как создается прижимное давление.

Сборка и пусканаладка

Горловину скважины имеет смысл оснастить резьбой. Это обеспечит беспрепятственный доступ к насосу. В то же время конструкции будет достаточно герметичной. Такое оборудование позволит поднимать воду с глубины 8 метров. Если скважина глубже, потребуется иная конструкции.

Назначение: где какой применяется?

Ручные насосные конструкции раньше были весьма распространенными не только на частных территориях, но и на улицах города. Их еще называли колонками с водой. Но с приходом более модернизированных электрических технологий для перекачки воды механические устройства стали встречаться все реже. Однако в некоторых сферах и локациях ручные насосы все еще пользуются популярностью.

Прежде всего устройства можно увидеть на территориях загородных домов. Их основная функция – передача воды из общего источника в различные точки на территории участка. Этими точками могут служить гараж, дом, теплица, баня и даже грядки на огороде или газон.

Особенности применения зависят от режима посещения владельцами своего дачного участка. Существует три типа территорий.

  • Участок для постоянного проживания. На таком участке в большинстве случаев устанавливается электронасос, но ручная конструкция тоже имеется в качестве резервного устройства. Механический насос используется в качестве резерва также, если участок посещается сезонно, например, если там проживают только летом и весной. Подобное использование объясняется тем, что на территории загородного дома в таких случаях проведено электричество, и отсутствует необходимость использовать ручной насос регулярно.
  • Но в частных домах периодического проживания, когда электричество не проведено, весьма необходим ручной агрегат для перекачки воды. Такое устройство будет использоваться для полива грядок, клумб или газонов. С помощью насосов работают садовые распылители, которые нередко используются на габаритных садовых участках.
  • Иногда ручные насосы используются на дачных участках, если невозможно осуществить подключение электрического аналога к источнику питания.
  • Поршневые устанавливают для того, чтобы выкачивать воду из колодца. С этой же целью насосы используются пожарными бригадами. Раньше насосы подобного типа применялись на кораблях для откачки воды. Иногда данные устройства выполняют декоративную функцию, поскольку они удачно сочетаются с различными стилями оформления ландшафта.
  • Крыльчатый тип насосных конструкций применяется для осуществления перекачки вязких жидкостей. С помощью их происходит очистка неглубоких скважин.
  • Мембранные устройства применяются в основном в технических целях. Используя их, зачастую осуществляют перекачку жидких продуктов, а также ГСМ из одного сосуда в другой. В бытовых целях данный агрегат полезен для откачивания воды из помещений, уровень которых находится ниже уровня земли, например, подвалов.
  • Штанговые насосные конструкции применяются для перекачки воды в шахтах прямого и вертикального типа.
  • Чтобы перекачать воду или масло из небольших емкостей, обычно применяются шиберные механические насосы.
  • А также для перекачки масляных жидкостей или вязких составов могут использоваться роторные ручные насосы.
  • Когда глубина скважины превышает 10 м, то применяют особые конструкции для ручной откачки – глубинные насосы.

Устройства из стиральных машин

Отработанные вещи выбрасываются, и это не всегда оправдано. Даже если стиральная машина устарела, и не нужна, можно выбросить все, кроме центробежного насоса. Именно этот агрегат необходим для создания насоса перекачивания для перекачки воды. Также потребуется заглушка и лепестковый клапан, который либо демонтируется из стиральной машины, либо изготавливается своими руками.

Когда используется клапан от той же стиралки, один из каналов необходимо заглушить пробкой. Один из концов шланга крепится к лепестковому клапану, который опускается внутрь колодца, бочки, водоема, приямка. К другому концу крепят насос. Понадобится трансформатор. Подключив систему к электрической сети, можно приступать к перекачке.

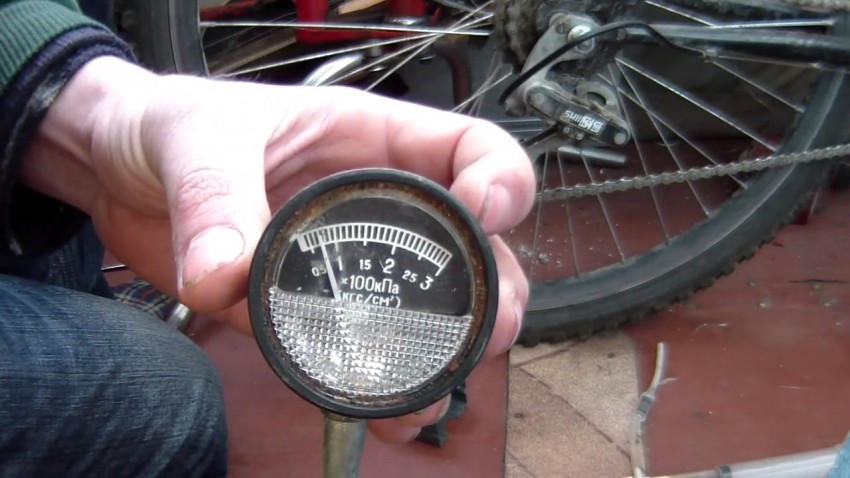

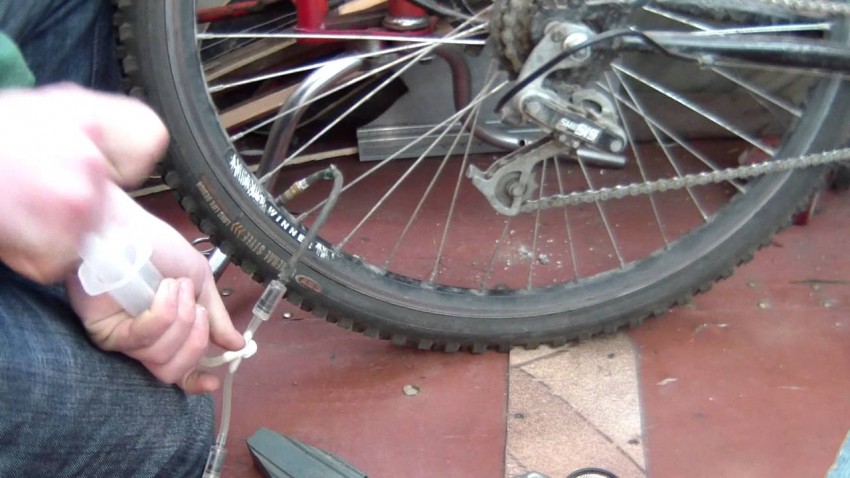

Ручной насос

Собрать самодельный велосипедный насос на самом деле весьма просто. Для того, чтобы он работал нормально и не требовал приложения излишнего количества усилий, нужно тщательно подбирать размеры рабочих деталей.

Что понадобится для сборки:

  • Труба длиной до полуметра, произвольного диаметра.
  • Металлический диск на 2 мм уже диаметра трубы.
  • Клапан.
  • Шлаг.
  • Толстая арматура.

Это будет скорее стационарный насос. При желании его можно сделать меньше и из более легких материалов.

С одной стороны трубу нужно запаять. В центр металлического диска приваривается арматура, удобной для эксплуатации длины. Высверливается отверстие, через которое будет закачиваться воздух. В него устанавливается клапан.

Для того чтобы диск двигался в строго вертикальном направлении немного выше клапана необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубы, около запаянного конца, просверливается отверстие для шлага вывода воздуха.

При желании можно установить крестовину с нижней части для большей устойчивости агрегата. Если происходят утечки воздуха вокруг круглого диска, можно использовать резиновую или силиконовую прокладку.

Конструкция #8 — устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

  • центробежный насос от стиральной машины;
  • лепестковый клапан от стиральной машины или самодельный;
  • заглушка, бутылочная пробка;
  • шланг;
  • желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический — заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу.

Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Насос для перекачивания жидкости

Это самая простая, примитивная и дешевая конструкция. Никаких трудностей не составит повторить ее. Вам потребуется наличие таких материалов:

  1. Пластмассовая бутылка – 2 штуки.
  2. Одна пробка для бутылки.
  3. Кусок пластиковой трубы.
  4. Шланг.

Сначала делаете клапан лепесткового типа. Для этого нужно вынуть из крышки прокладку, затем обрезать ее по кругу, чтобы она оказалась немного меньше, чем диаметр горлышка. Но не нужно трогать сектор в 15-20 градусов. Он должен быть в ширину таким, чтобы прокладка не отрывалась. Затем по центру крышки нужно высверлить отверстие около 8 мм диаметром. После этого вставляете прокладку и накручиваете крышку на горлышко, обрезанное заранее.

В итоге у вас должен получиться простейший клапан. В него вставляете трубу из пластика. От второй бутылки нужно отрезать верхушку. У вас должно получиться что-то вроде заборной воронки. Ее нужно закрепить сверху трубы. На втором конце трубы нужно поместить изливной шланг. Вот и все, можно приступать к эксплуатации устройства.

Часть в форме конуса помогает обеспечить открывание под действием жидкости. Также клапан не сможет ударять о днище. Чтобы заставить жидкость подняться по трубе, нужно резко двигать руками вверх и вниз. После этого вода начнет сама течь по трубе.

Конструкция на огневой тяге

Конструкция на огневой тяге

Малоизвестная конструкция, функционирующая от мочи огня. Для изготовления потребуется герметичная железная бочка емкостью не немного 200 л.

Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.

Этап 2. Затем в нательнее части корпуса оборудуется выпускной кран.

Этап 3. В отверстие на верхней покрышке вставляется резиновый шланг (он должен сидеть максимально плотно). На внешний конец шланга устанавливается сетчатый фильтр, после чего рукав погружается в озеро или реку.

Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть затворён. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а атмосфера, охладившись и, соответственно, сократившись, затянет воду в бочку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
