Выравниваем стяжку без лишних проблем: виброрейка своими руками

Что такое реечный виброуплотнитель

По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками. При вращении вала смещенный центр тяжести эксцентриков вызывает механические колебания, передающиеся правилу в виде вибраций различной частоты. В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей. Для управления конструкцией предусмотрены рукоятки с виброизоляционным покрытием, а для переноски – транспортные ручки.

Виброобработка бетонной смеси предотвращает образование пустот в застывшем растворе и трещин на его поверхности, тем самым улучшая его эксплуатационные свойства.

Реечные уплотнители также применяются при работе с сухими стяжками (при уровне влажности 20%). С помощью виброреек можно быстро и качественно укладывать тротуарную плитку.

Разновидности виброреек

Инструменты для виброобработки отличаются по нескольким параметрам.

Отличия по типу двигателя

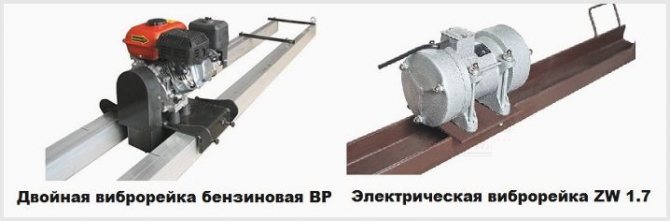

Реечные виброуплотнители различают по типу привода, который может быть бензиновым или электрическим.

Бензиновая виброрейка более производительна по сравнению с электрической. Независимость от электросети делает устройство полностью автономным и незаменимым для работы на больших участках.

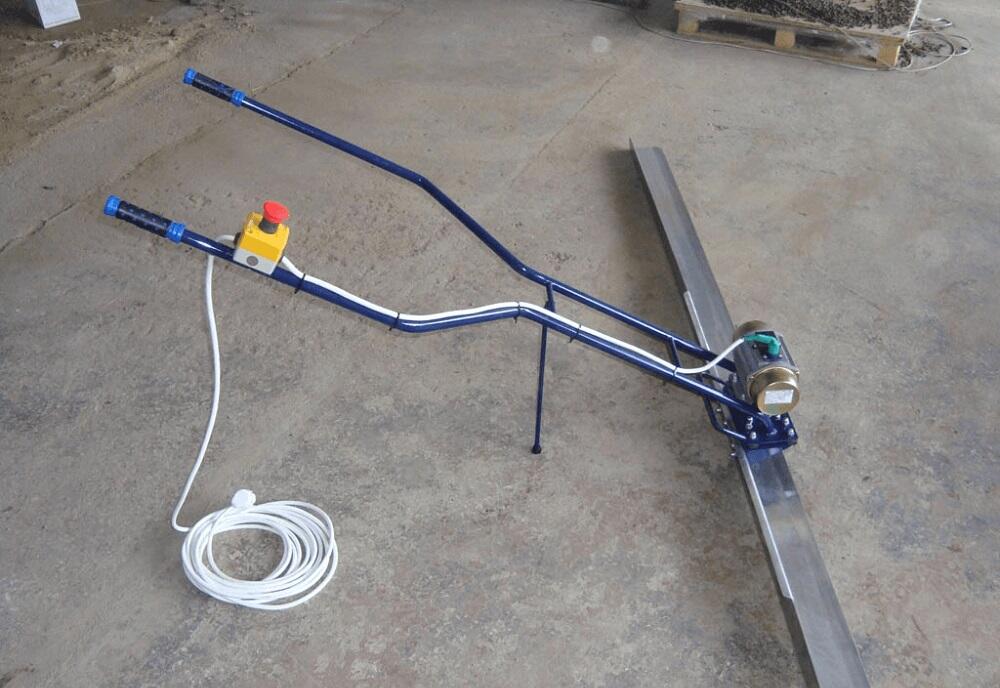

В закрытых или жилых помещениях применяется виброрейка электрическая, которая не выделяет выхлопных газов и отличается низким уровнем шума при включенном двигателе.

Электродвигатель существенно легче бензинового, что положительно сказывается на маневренности установки. К тому же, виброрейка электрическая экономична в эксплуатации.

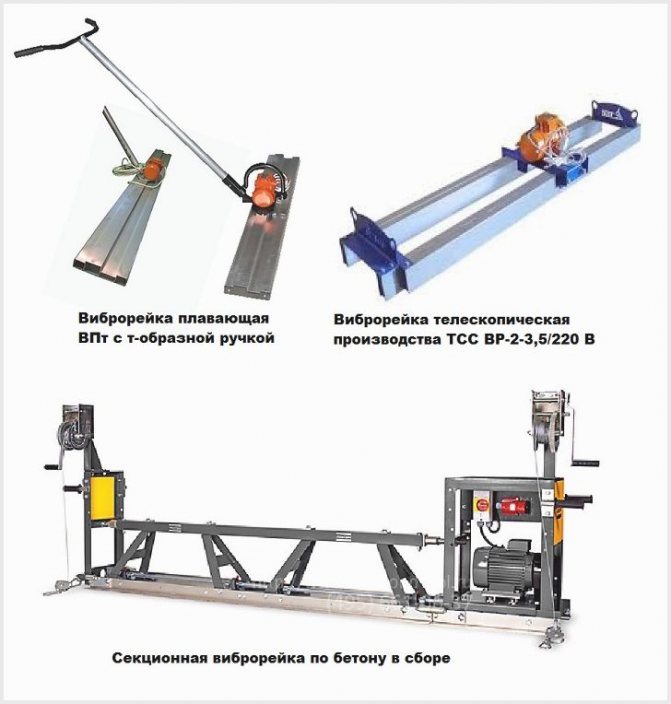

Классификация по типу конструкции

Конфигурация агрегатов определяет их функциональность и стоимость. С учетом конструктивных особенностей выделяют такие виды реечного виброоборудования:

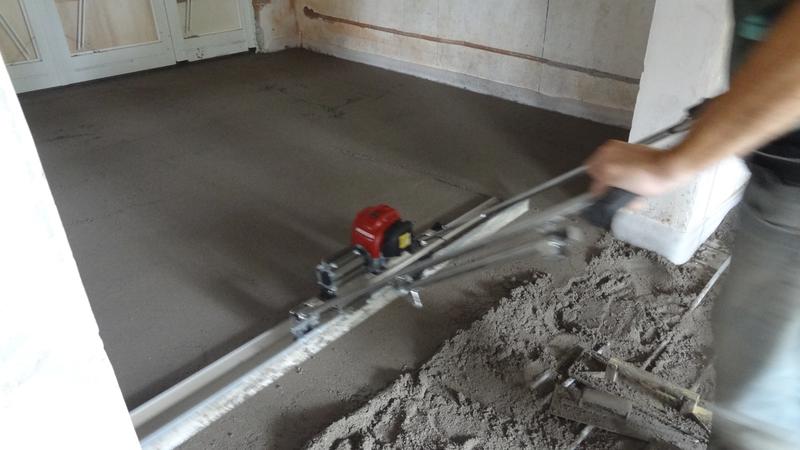

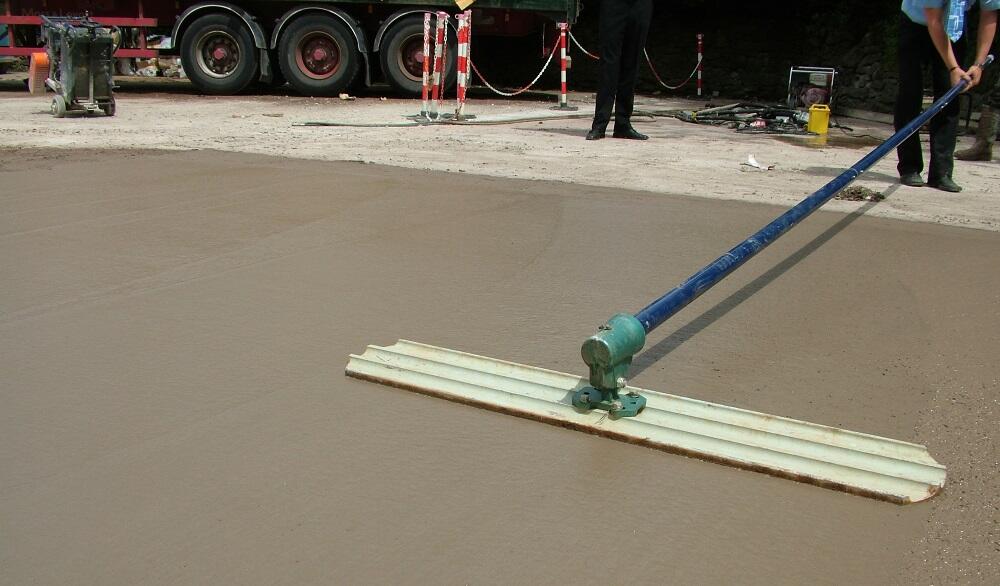

• Плавающая виброрейка (отделочная) – облегченные конструкции для тонкослойного (глубиной до 15-20 см) финишного выравнивания. Работают без направляющих.
• Алюминиевый профиль обеспечивает небольшой вес агрегата и лучшее скольжение по поверхности, из-за чего виброрейка плавающая также называется виброшваброй.

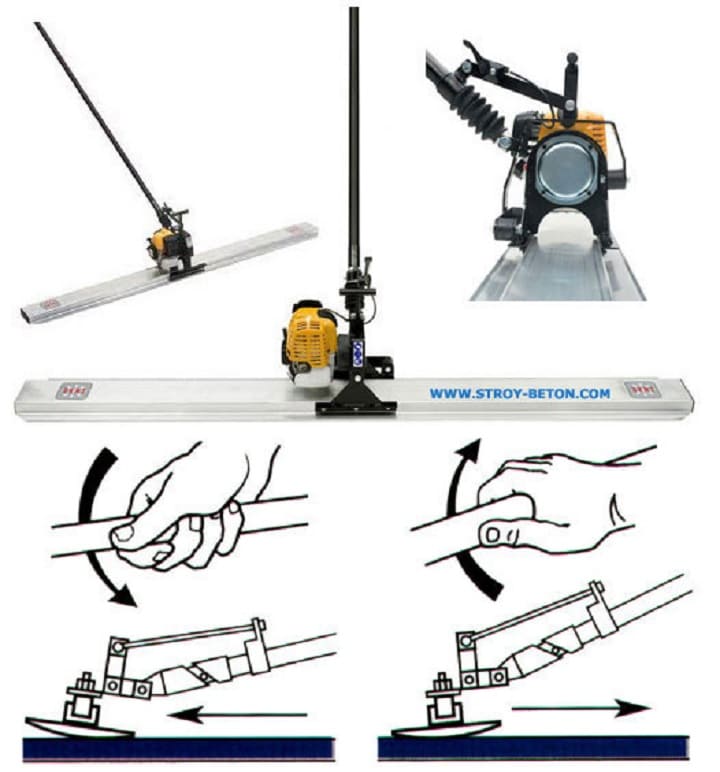

• Поверхностные реверсивные. Оснащены реверсивным механизмом прямого хода и профилем с закругленными краями. Установка может двигаться в прямом и обратном направлении. Поворот профиля в противоположную сторону осуществляется вращением рукоятки.

Виброрейки с фиксированной длиной. Работают по направляющим и обеспечивают глубину уплотнения до 30 см.

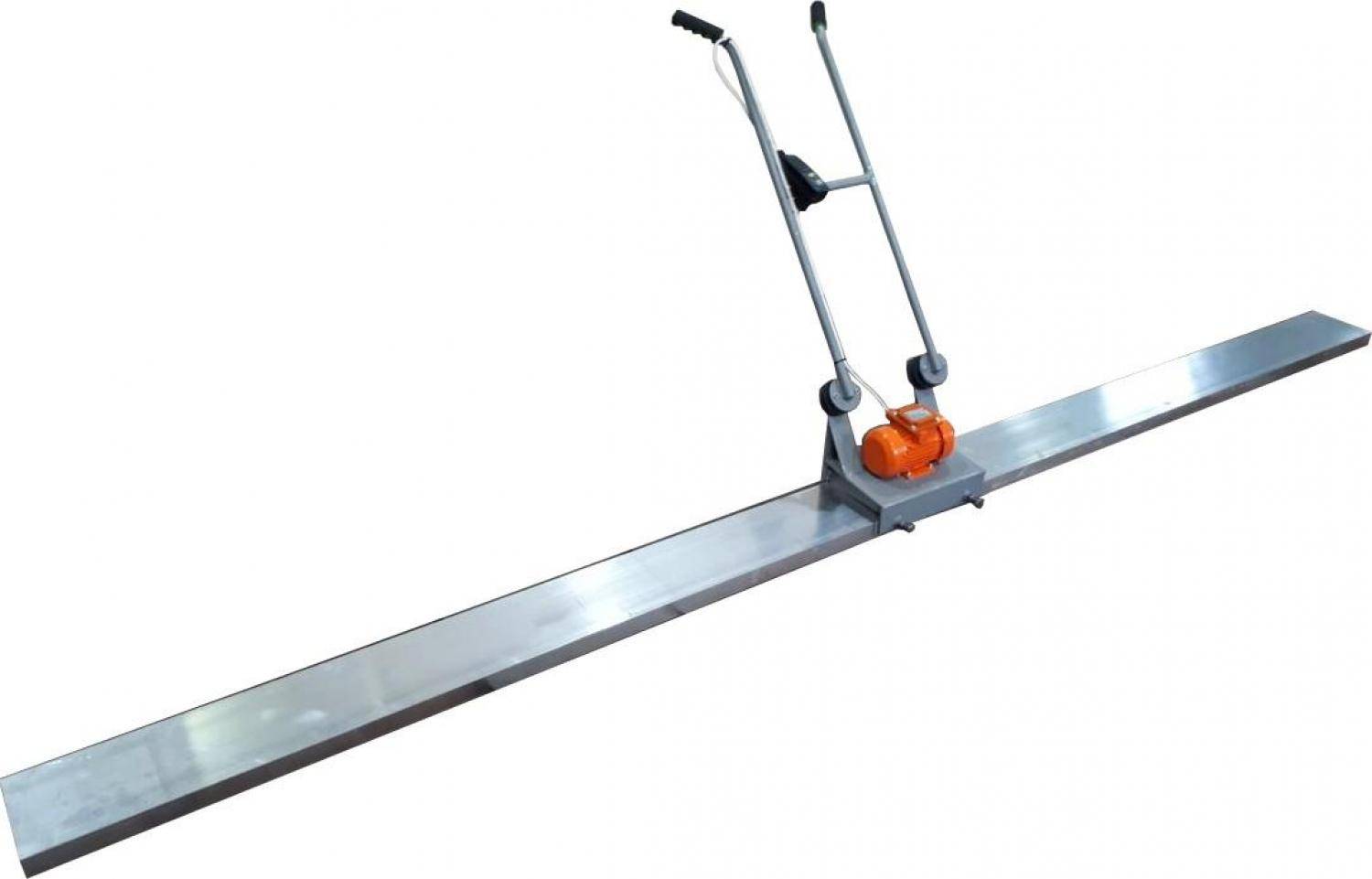

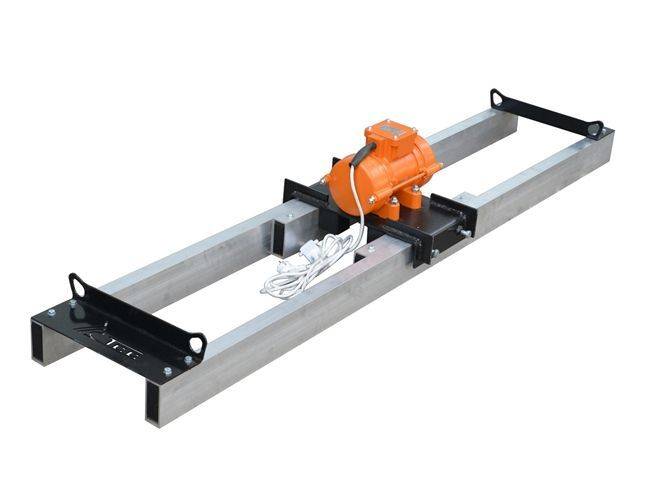

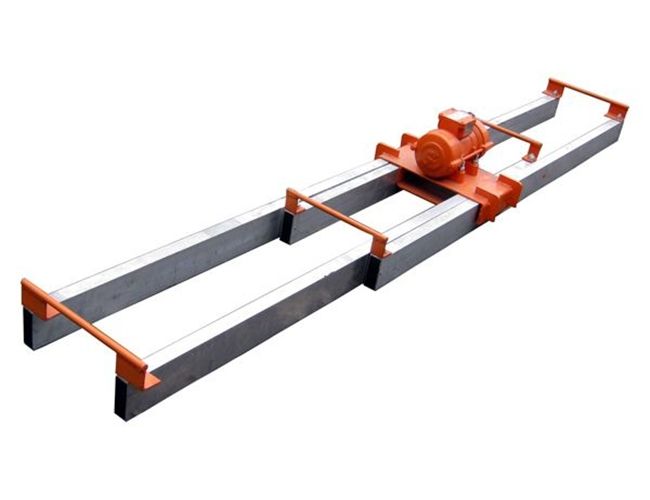

Двойные телескопические (раздвижные)

Виброрейка телескопическая отличается компактностью в сложенном состоянии, что немаловажно при транспортировке оборудования на строительный объект. Длина инструмента увеличивается за счет выдвижной конструкции и может составлять от 2,5 до 4,5 м

Раздвижная виброрейка производится из стальных или алюминиевых профилей. Виброрейка телескопическая отличается большим весом и работает только по направляющим.

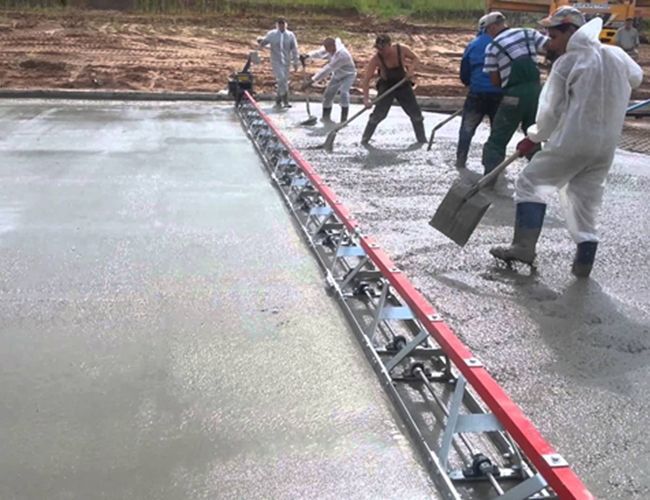

Секционные. Собираются из отдельных фрагментов и могут достигать длины 20-30 м. Увеличение длины реек позволяет за один проход обработать большую площадь. За счет утяжеления конструкции увеличивается эффективная глубина уплотнения. Это универсальные приспособления для масштабного строительства.

Как выбрать виброрейку для бетона

По мнению специалистов из выбирать виброрейку необходимо под определенный объект строительства или ремонта, учитывая:

• удаленность точки подачи электричества от места проведения работ;
• площадь выравнивания и уплотнения (от нее будет зависеть выбор длины и конструкции балки, габаритов рамы);
• высоту слоя накладываемого бетона;
• бюджет покупки.

Если работы ведутся в помещении, где уже смонтировано электричество, можно выбирать экономичную и компактную электрическую модель. Балка с короткой ручкой подойдет для небольших участков обработки в частном строительстве. Для трамбовки фундаментов и промышленных полов лучше использовать вариант с секционной конструкцией. Телескопическая балка удобна тем, что ее длину можно наращивать, купив дополнительные элементы.

Выбирая оборудование, необходимо обращать внимание на надежность производителя. Хорошо зарекомендовали себя на рынке виброрейки Masalta — https://www.fibrapol.ru/oborudovanie/vibrorejka/vibrorejka-masalta/

Они обладают оптимальным соотношением цены и качества сборки. Устройства бренда с бензиновым приводом (MCD-3 и MCD-4) демонстрируют отличные показатели при уплотнении перекрытий. Они обеспечивают высокую скорость идеальную гладкость бетона. Вибрирование проходит равномерно по всей поверхности лезвия. Чтобы повысить точность, можно задействовать лазерный нивелир.

Не менее эффективны и удобны в применении электрические виброрейки (EVS) производителя. Невзирая на компактные размеры, оборудование справляется с большой площадью и объемом бетона. Оно имеет небольшой вес, поэтому легко управляется одним человеком. Его алюминиевые профили имеют длину в пределах 2-4 м, что обеспечивает решение задач любой сложности.

Что такое виброрейка

Виброрейка собой представляет жёсткую конструкцию, которая состоит из стальной планки с ручкой, в которой есть мотор с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение раствора бетона

, а сама планка выполняет идеальную поверхность.

Виды виброреек

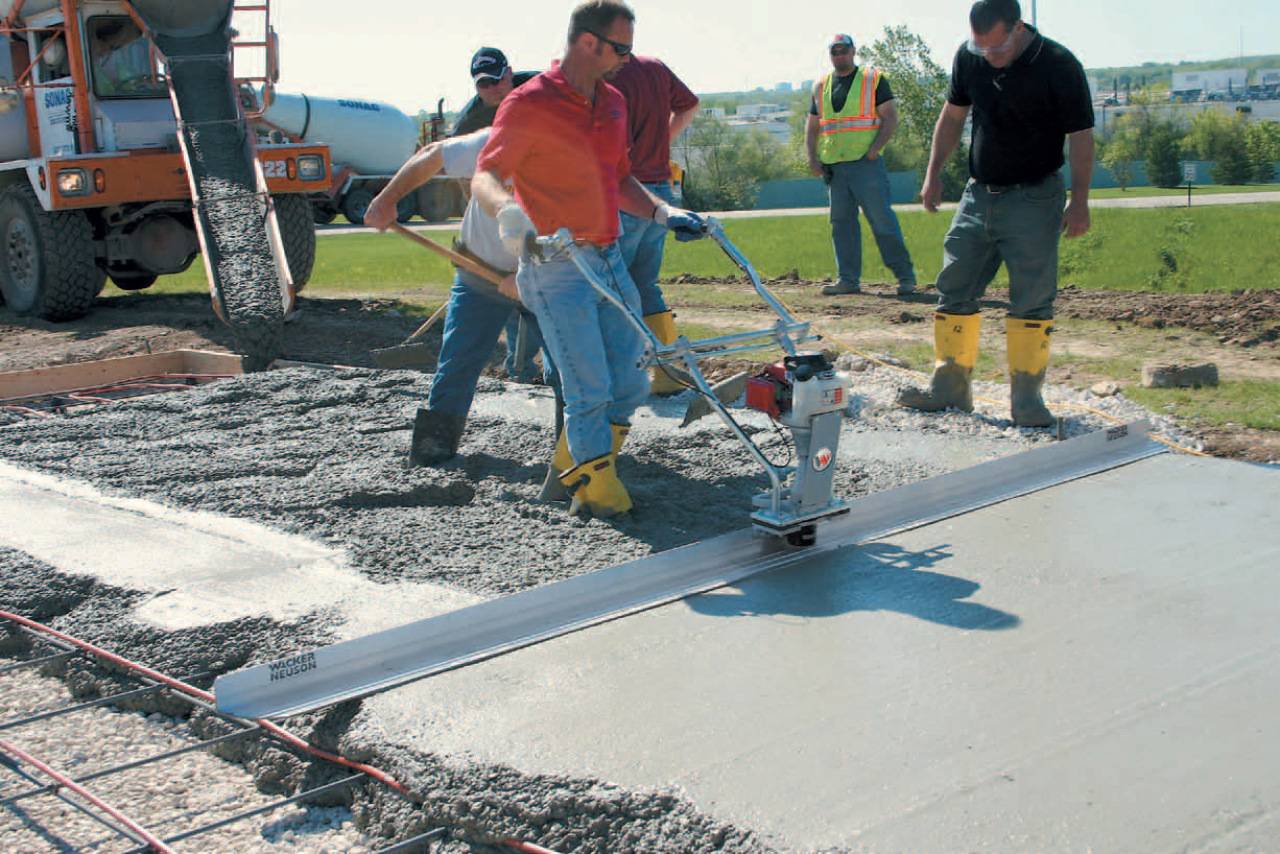

Виброрейка для бетона считается распространенным строительным инструментом для выполнения стяжки. Высокопрофессиональные виброрейки делятся на более десяти видов.

Плавающая

С помощью направляющих ровняется лицевой слой бетонные покрытия.

Мощность мотора уплотняет бетонный раствор глубиной 15 сантиметров.

Телескопическая

Данные устройства имеют раздвигающиеся планки, что дает возможность поровнять приличную площадь одновременно.

Перед тем как приступить к работе планки крепятся на расстояние которое потребуется, что облегчает работу.

Секционная

Имеют большой захват, что прекрасно подходит при промышленном строительстве. Имеют разборную конструкцию, чем комфортны при перевозке с одного объекта на другой объект. Оборудованы мощным двигателем.

Алюминиевая

Виброрейка

данного типа сделана для обработки только что уложенного бетона. Предназначаются для приватного строительства. Благодаря легкости комфортны в управлении.

По типу мотора отличают бензиновые и работающие от электричества виброрейки.

Как было написано выше, виброрейка бензиновая мощнее, а исходя из этого и дороже. Электрические виброрейки же владеют низкой мощностью, но именно их советуют применять в помещениях закрытого типа.

Двигатели на бензине во время работы испаряют вещества которые вредны, что существенно ощущается в закрытых пространствах.

Варианты хороших виброреек

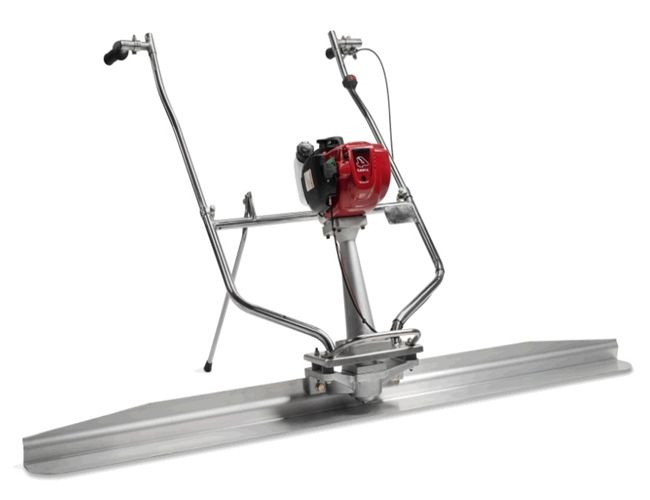

Для профессионального применения замечательно подойдет испанская виброрейка ENAR.

Характерностями данного инструмента считаются:

• легкость в применении;
• уплотняет бетон глубиной от 15 сантиметров;
• не тонет в покрытии из бетона;
• длина профиля может достигать 4 метров;
• прекрасен для работы по свежеуложенному бетону.

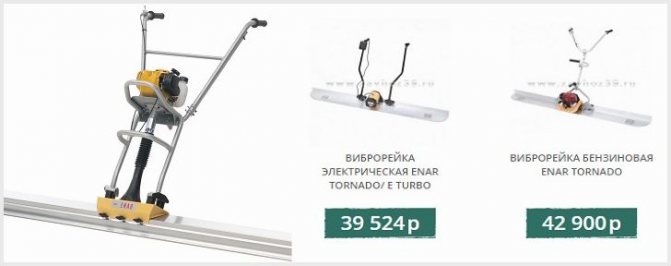

Разброс цен на виброрейку с двигателем на бензине Honda, мощностью 0,7 л.с., стартует от 44000 и до 51000 рублей. Вес зависит от модели которую подобрали и может меняться от 15 до 25 кг.

Приобретая виброрейку не забывайте, что она обязана отвечать полноценно Вашим потребностям, подходить под Ваш объект строительства.

Как сделать ручки?

Схема виброрейки для изготовления своими руками

Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.

Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.

По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления

При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства

Алгоритм сборки виброрейки

Для реализации простейших вариантов чертежи не нужны. В качестве приводного узла подойдут:

• шлифовальная машинка;
• болгарка;

электродрель или шуруповерт.

Еще понадобятся следующие рабочие инструменты и материалы:

• ровная, отшлифованная доска длиной 0,5 м, толщиной около 3 см, шириной 25 см;
• саморезы;
• перфолента;
• брус 5 на 5 см длиной 1-1,5 (2 шт), чтобы изготовить ручку.

Виброрейка из электродрели в виде швабры собирается в такой последовательности:

• поверхность доски (если она не отшлифована) делают гладкой с помощью рубанка и наждачной бумаги;
• к ней сверху ровно по центру, используя перфоленту и саморезы, фиксируют уложенную вдоль электродрель;
• с обеих сторон от дрели, отступив по несколько сантиметров, прикрепляют под углом рукоятки, обрезав предварительно концы брусков наискось;
• фиксируют в патроне электроинструмента насадку, центр тяжести которой смещен, например, зажимной ключ, изогнутое сверло либо кусок арматуры;
• включают агрегат в сеть и проверяют его работоспособность.

Патрон дрели должен вращаться вокруг оси, совпадающей с центральной продольной линией доски. Вибрация возникает за счет использования насадки со смещенным центром тяжести.

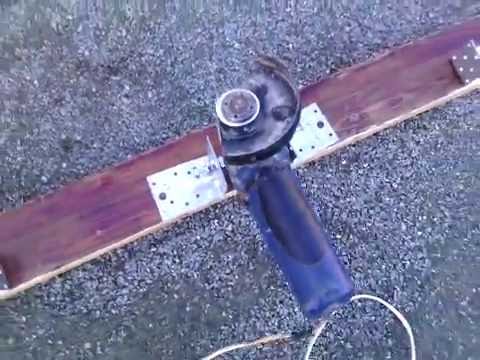

Виброрейка из шлифмашинки, болгарки или шуруповерта делается аналогичным способом. Только после уплотнения и разравнивания бетона электроинструмент потребуется хорошо очистить от раствора, чтобы было можно им пользоваться в дальнейшем.

Если требуется уплотнить и разровнять бетон слоем до 10 см, то подойдет виброрейка из глубинного вибратора. Изготавливается она следующим образом:

• вырезают из фанеры лист прямоугольной формы (с длиной сторон примерно 70х50 см);
• перфолентой или с помощью хомутов к нему прикрепляют булаву, при этом сам глубинный вибратор служит своего рода ручкой.

Чтобы рейка перемещалась свободно, рабочую поверхность фанерного прямоугольника лучше оббить жестью, загнутой по краям.

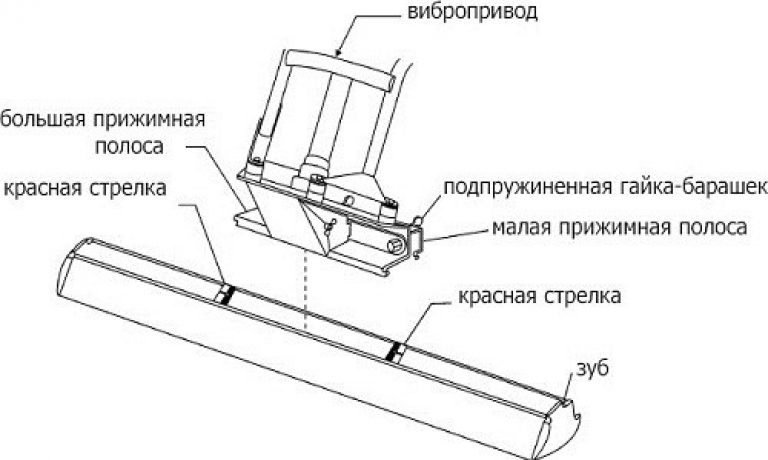

Виброрейка: устройство и принцип работы

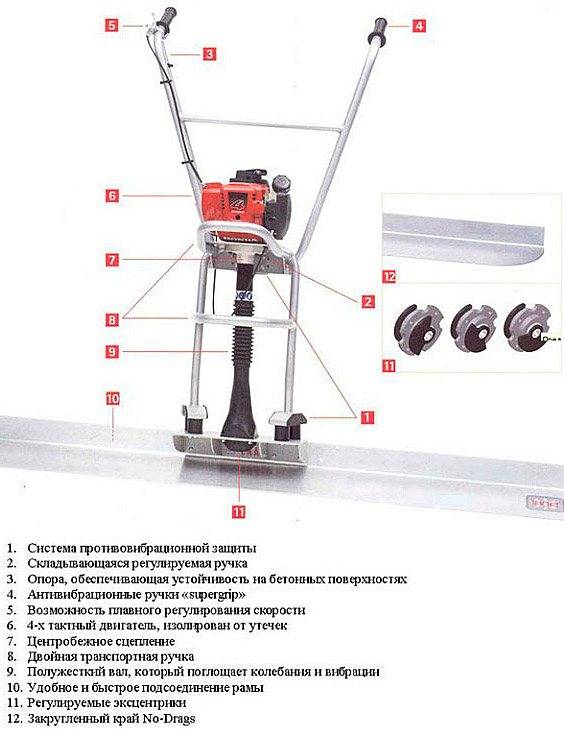

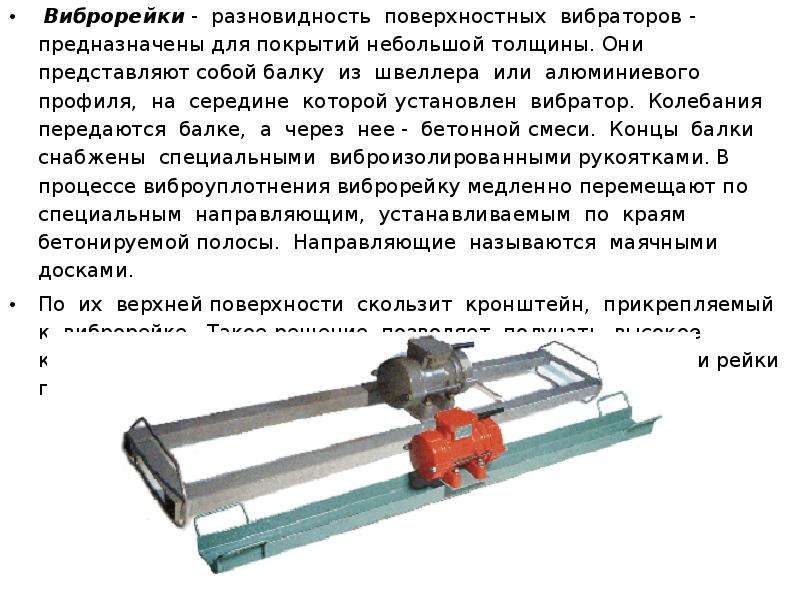

Пожалуй, трудно найти инструмент с более простой конструкцией, чем виброрейка – проще только ручной, но сами понимаете, что работать с ним достаточно тяжело. Несколько часов работы, и руки просто отпадают – приходится одновременно и тяжелый раствор тянуть, и спрессовывать его, укладывая в ровную плоскость. Если кто-то скажет иначе, значит он просто не заливал полы в больших объемах. Но вернемся к нашей виброрейке и разберемся с ее устройством. Она состоит из двух основных частей, как бы ни наворачивали ее производители всевозможными дополнениями.

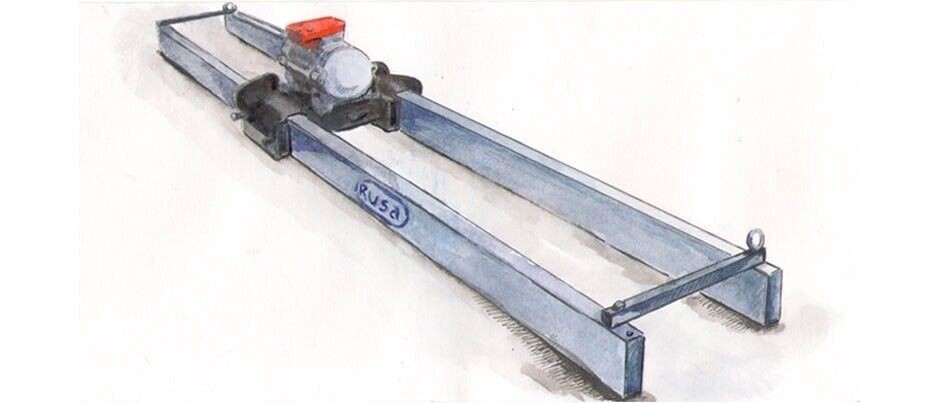

1. Правило, которое в отношении этого инструмента правильнее будет называть рейкой. Эта часть устройства отличается только длиной, которая может составлять от 0,8м до 2м. В принципе, может различаться и конструкция рейки – она изготавливается в виде одинарного правила или же в виде двух спаренных правил, что в значительной мере облегчает работу. Дело в том, что спаренная рейка сокращает количество проходов инструмента по бетону – вместо двух вы делаете один проход, и все готово!

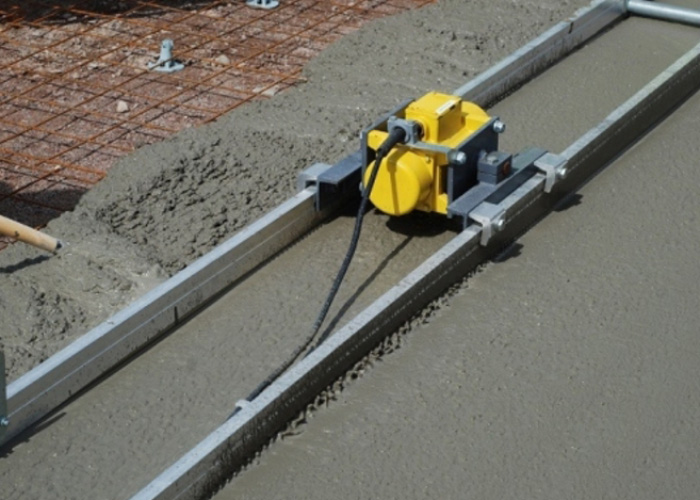

2. Вибродвигатель – именно в нем заключена вся «соль» этого инструмента. Он создает мелкие вибрации, которые передаются правилу – с их помощью происходит прессование и выравнивание бетона. Кроме того, благодаря этим вибрациям облегчается и процесс перемещения инструмента по направляющим маякам – получается так, что она как бы скачет очень мелкими, частыми и невысокими прыжками. Большую часть времени виброрейка находится в воздухе, поэтому ее очень легко перемещать усилиями одного человека.

Многие виброрейки для бетона дополнительно комплектуются удобными рукоятками. Это максимум, необходимый для простой и быстрой работы.

Виброрейка своими руками

Для небольшой работы можно использовать самодельную виброрейку.

Изготовление

Самым простым вариантом является сборка виброрейки из доски, бруса и дрели.

1. Предварительно поверхность доски должна быть ошкурена, все неровности должны быть убраны. Именно данный материал, будет служить основой.
2. Далее к доске, шириной около 25 см, толщиной в районе 30 мм, крепится саморезами дрель. Дрель должна лежать вдоль, на одном из боков.
3. Также к доске при помощи саморезов приделывается метровый брус.

Виброрейка готова.

Использование

В использовании она проста.

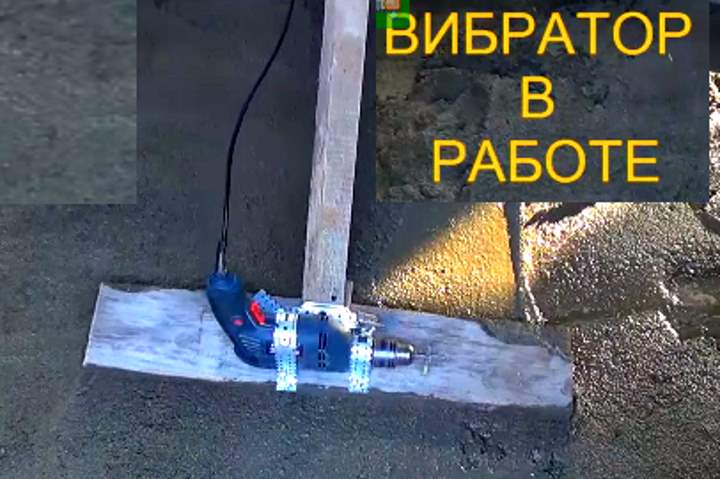

В патрон электродрели вставляете кривое сверло и подключаете к сети, тем самым создаются вибрационные движения Вашей доски.

Не забудьте о правилах безопасности! Влажный бетон может быть хорошим проводником для электрического тока. Наденьте перчатки и сапоги.

Недостатки

Без недостатков в самодельной виброрейке не обойтись. Они заключаются в следующем:

• Как бы Вы не шкурили доску, она не будет иметь такую же гладкую поверхность, как алюминиевая виброрейка.
• Мощность дрели не достаточна для работы с доской большего размера, а соответственно, работа будет выполняться небольшими отрезками.
• Одноразовая виброрейка, т.к. после первого использования доска придет в негодность.
• Невозможно регулировать скорость.

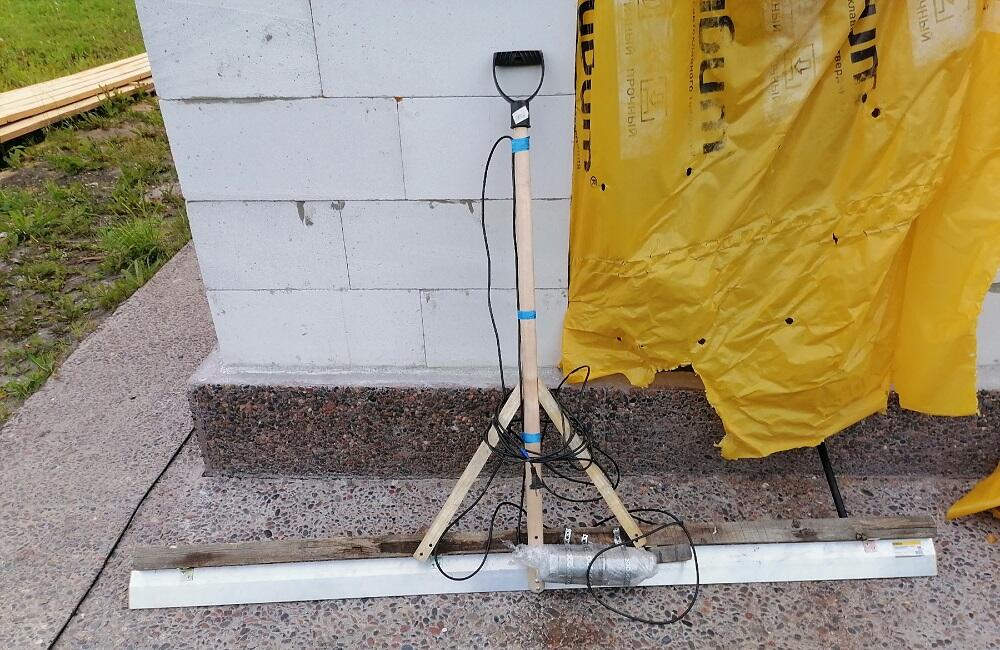

Вариант виброрейки с алюминиевым профилем

Посложнее будет сделать своими руками виброрейку с металлической рейкой. Помимо денежных затрат, необходимо обладать и техническими знаниями.

Вместо доски, в данном варианте будет использоваться алюминиевый профиль. Такая конструкция прослужит Вам дольше. Функцию ручки исполнит труба, ну и, конечно же, вибрационный двигатель.

Не рекомендует использовать сварку в данном варианте. В целях безопасности ручку такого оборудования покройте изоляционным материалом.

Советы

1. Ваша самодельная конструкция будет надежной, если Вы качественно закрепите все её составляющие. Болты должны быть крепко завинчены. Провод не должен болтаться.
2. После того, как сделали виброрейку своими руками, протестируйте ее. Для начала Вам подойдет небольшая поверхность. Испытайте для начала свой самодельный инструмент, иначе можете испортить всю стяжку. Работу выполняйте, не торопясь.

Как собрать виброрейку своими руками

Вообще самодельная электрическая виброрейка считается довольно сложной в плане сборки своими руками, но для обработки бетона можно собрать и куда более простые конструкции.

В качестве привода можно использовать мотор от дрели или бензинопилу. В итоге получается хорошая виброрейка, способная выровнять и утрамбовать покрытие из бетона, уложенное своими руками.

Предлагаем рассмотреть несколько вариантов сборки.

Самая простая конструкция для быстрой сборки

Для начала покажем простейший вариант, на который требуется минимум компонентов и времени. Собирается буквально из подручных материалов меньше чем за час.

Такая виброрейка для обработки бетона будет собираться своими руками на основе дрели. Но только дрель потребуется с функцией блокировки кнопки.

Набор материалов будет состоять из:

• деревянной доски длиной 50 см, толщиной 30-35 мм и шириной 20-30 см;
• бруса или жерди длиной 1-1,5 метра, из которого будет сделана рукоятка;
• дрели;
• алюминиевых крепёжных пластин для монтажа профиля.

Здесь доска будет использоваться в качестве рейки. Поэтому доску следует выбрать максимально прочную и ровную.

Сама же конструкция собирается по такому принципу:

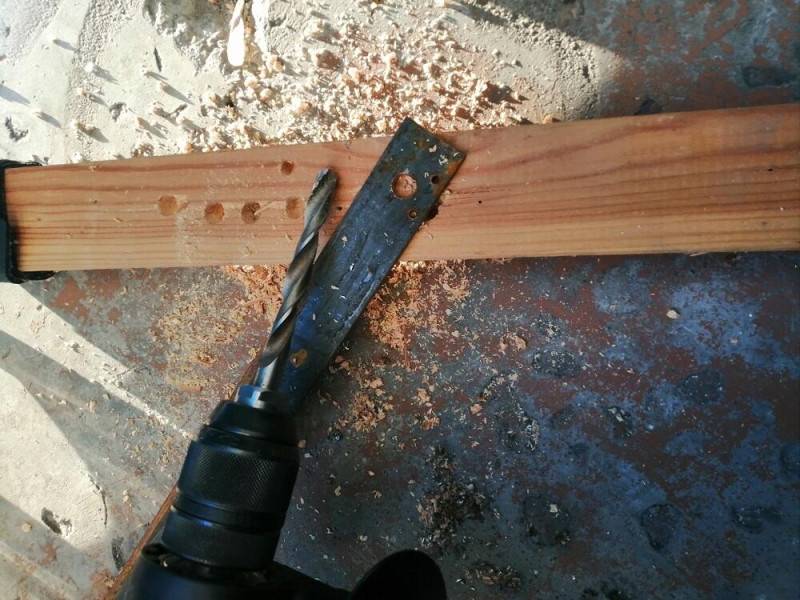

Тщательно зачистите доску с помощью наждачки

Важно, чтобы она была максимально гладкой.
Сверху по центру на доске, используя саморезы и алюминиевые пластины, закрепите дрель. Прибор должен располагаться вдоль рабочего элемента, то есть деревянной доски

Важно, чтобы ось вращения патрона электродрели совпала с центральной частью рейки.
Рядом по такому же принципу прикрутите ручку. Лучше всего расположить рукоятку под углом. Так что заранее выполните косой срез.
В патрон дрели вставьте предмет, имеющий смещённый центр тяжести. Это может быть отрезок какой-нибудь арматуры, кривое старое сверло.

На этом виброрейка из подручных материалов и дрели готова.

Конечно, такая виброрейка рассчитана на непродолжительное применение. У неё есть ряд объективных минусов:

• даже самая ровная доска уступает алюминиевому профилю;
• небольшая масса конструкции и малая мощность вибратора не дают возможность применять длинные рейки;
• обороты не регулируются;
• двигатель дрели будет находиться около мокрого бетона, при попадании которого в корпус может возникнуть короткое замыкание;
• это одноразовая конструкция.

Учтите, что при хранении доска начнёт быстро деформироваться. Поэтому на повторное использование даже через несколько недель рассчитывать вряд ли стоит.

Самодельная металлическая виброрейка

Это уже более сложная виброрейка электрическая, но рассчитанная на продолжительную и многократную эксплуатацию.

Чтобы получить долговечную и высокопроизводительную вибрационную рейку, лучше задействовать металлическую основу. Правда, в изготовлении инструмент будет сложнее.

Проблема лишь в том, что варить и паять алюминий намного сложнее. Если вместо сварки использовать саморезы или винты, то срок службы окажется намного меньше.

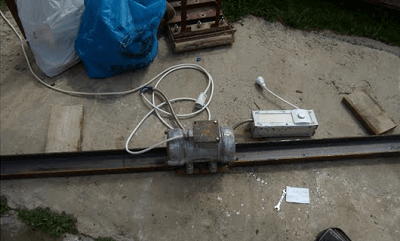

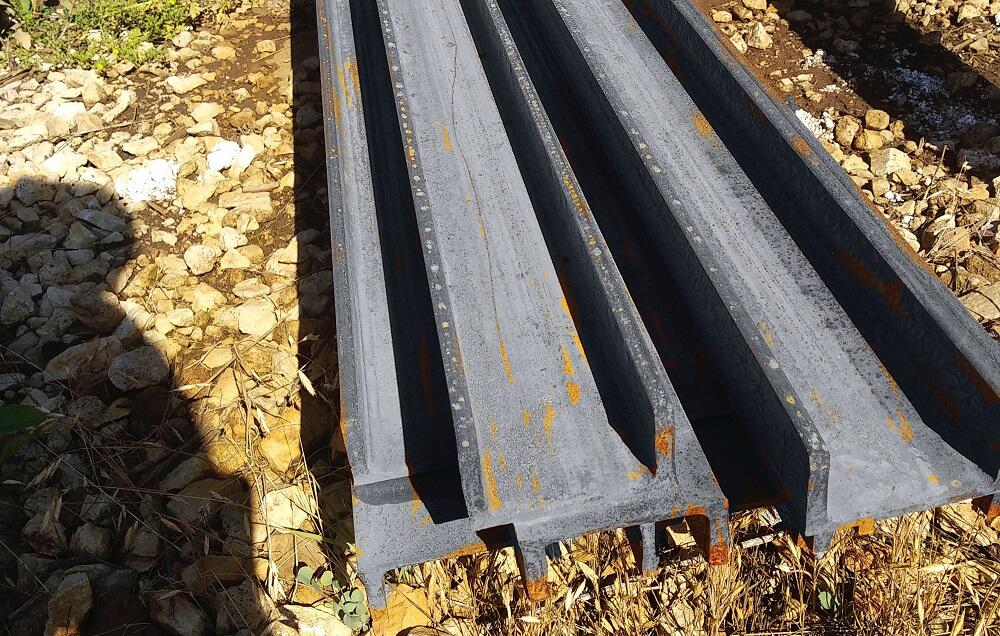

Есть альтернативное решение. Это рейка из стали. Здесь можно взять швеллер, либо прямоугольную трубу. Минус в том, что с течением времени на поверхности будет появляться ржавчина, которая негативно влияет на качество обработки поверхности. Плюс из-за ржавчины сложнее очищать рейку после завершения работ.

Набор инструментов и материалов включает в себя такие компоненты:

• двигатель с вибрационным механизмом;
• профильная металлическая труба, либо швеллер;
• 2 трубы, которые будут выполнять роль ручки;
• 2 отрезка металлических уголков или швеллера.

Пошагово процесс сборки виброрейки можно описать следующим образом.

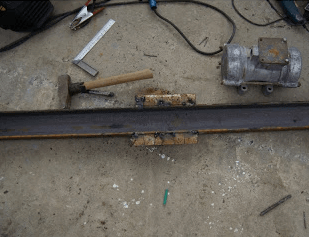

1. Сверху на подготовленный швеллер приварите металлические уголки. Они должны располагаться поперёк рейки посередине. Элементы будут выступать в качестве станины под установку двигателя. Так что расстояние между уголками выбирайте исходя из габаритных размеров мотора.
2. В этих уголках сделайте дрелью отверстия, чтобы с их помощью установить затем мотор.
3. Закрепите двигатель. Убедитесь, что фиксация выполнена максимально качественно. Мотор должен передавать вибрации, но при этом не раскручиваться в процессе работы.
4. По бокам от двигателя к металлической рейке приварите ручки, выполненные из труб. На рукоятку нанесите изоляционный материал, чтобы исключить поражение током в процессе работы. Сам двигатель следует при этом заземлить.
5. При наличии знаний и опыта, поставьте на рукоятку регулятор оборотов мотора.

Если вам не удалось найти вибрационный мотор, тогда возьмите любой другой электродвигатель с подходящими параметрами мощности. А на ось вращения нужно будет лишь установить груз, сместив при этом центр тяжести.

Альтернатива электромотору — это ДВС. Его берут от бензопилы, мотоблока и прочей техники.

Какие существуют разновидности виброрейки: классификация инструмента

Назначение у этого инструмента одно, поэтому и разновидностей у него немного – их можно выделить несколько.

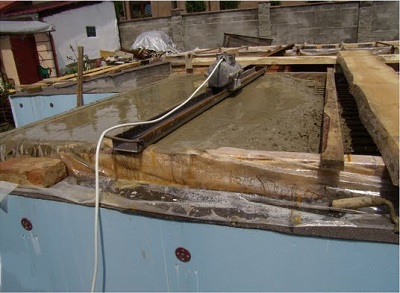

• Виброрейка для бетона. Она отличается массивностью, так как ей приходится работать с тяжелым раствором.
• Виброрейка для стяжки. Как правило, подобные инструменты имеют облегченную конструкцию.
• Виброшвабра. Это самый простой вид подобных инструментов, и в большинстве случаев его используют для тонкой доводки поверхности пола.

Кроме всего прочего, виброрейки можно разделить по типу привода – существуют электрические и бензиновые. Считается, что электрическая виброрейка более экономичная, а бензиновая имеет лучшую производительность. И это еще не все – данный инструмент может классифицироваться по типу установленного на него правила.

1. Рейка с неизменной конфигурацией – она имеет фиксированную длину.
2. Телескопическая или раздвижная виброрейка – ее длина может изменяться от одного метра до двух.
3. Секционная виброрейка. Аналог телескопической, только увеличение длины правила осуществляется путем присоединения дополнительных секций.

Выбирая между тем или иным видом виброрейки, следует учитывать два фактора – это объемы и типы работ. Безусловно, лучше отдать предпочтение универсальной виброрейке, а к такой можно отнести секционную или телескопическую, так как в работе строителя трудно предсказать, с каким основанием придется работать и что изготавливать – бетонный пол или обыкновенную стяжку, 30 или 500кв.м?

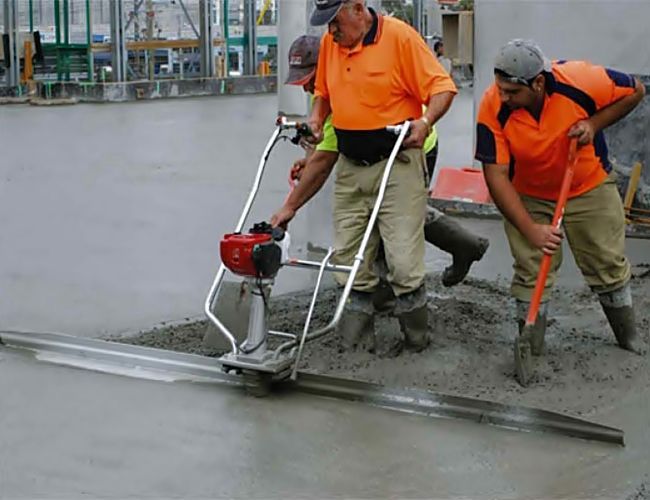

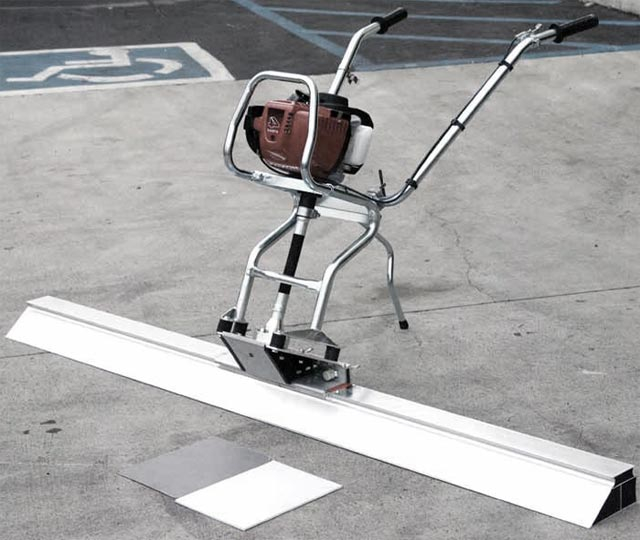

Бензиновая виброрейка фото

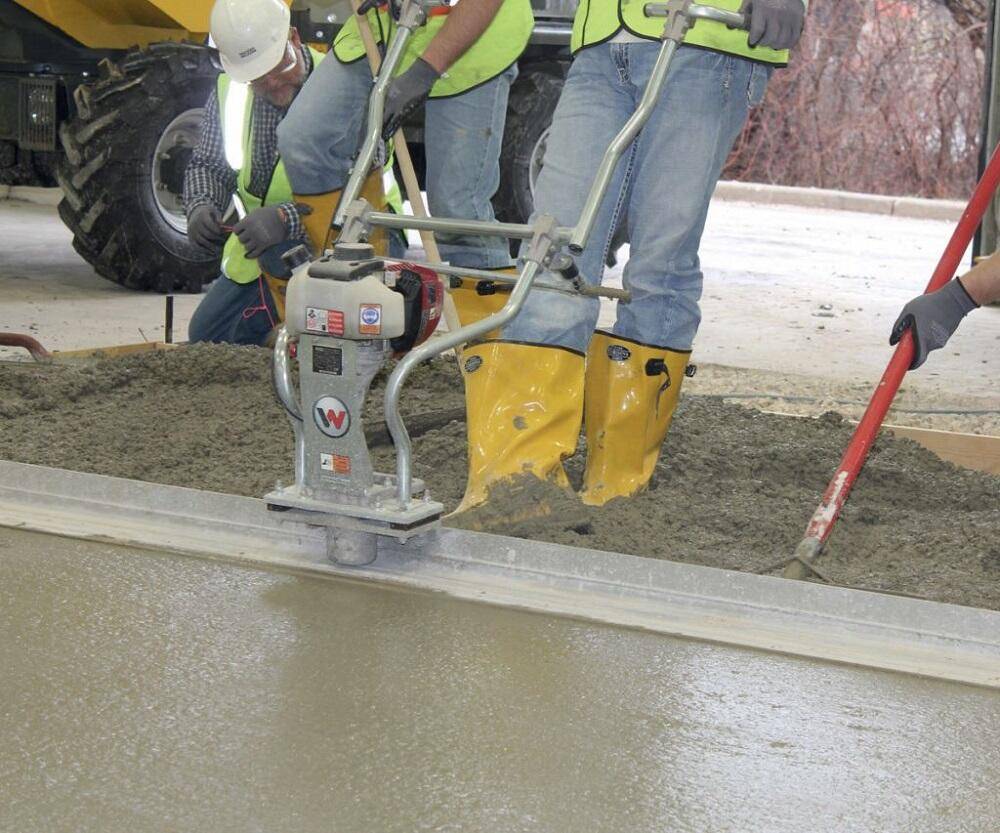

Как работает устройство?

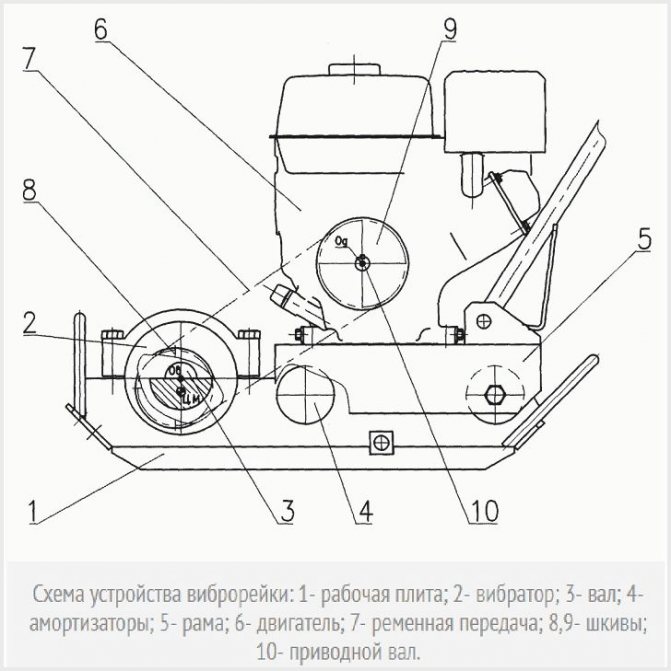

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

1. швеллер (для создания каркаса рамы);

2. уголки;

3. болты;

4. электрический двигатель;

5. виброустановка;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

9. арматура (2 м).

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

• сварочный аппарат с защитной маской и перчатками;
• дрель, сверла по металлу;
• шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

• опыт работы со сварочным аппаратом;
• знания из области электрики;
• общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат

Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

Общие рекомендации

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

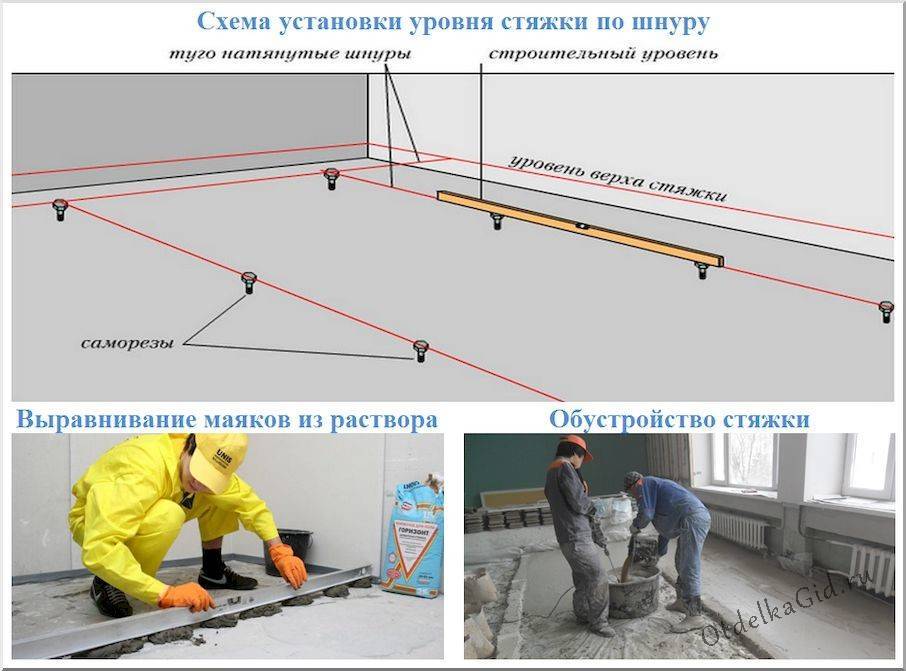

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.

Последний этап сборки

Самодельная виброрейка, в отличие от заводской является надежной, ведь детали собираются своими руками и соответственно устраняются возможные дефекты в процессе работы

Но при сборке следует брать во внимание основные нюансы. На ручках и профиле необходимо поместить вибрационную установку таким образом, чтобы была возможность для прочного закрепления детали

К установке и электромотору присоединяется трехфазный провод. Пускатель монтируется на двигатель, для лучшего удобства его надо закрепить на ручке. В этом случае используются отвертки. Оголенные места соединения на проводе изолируются обычной изоляционной лентой. Чтобы конструкция прослужила намного дольше, ее следует покрыть качественной краской, ведь металл будет постоянно сталкиваться с влагой, а последствия могут выйти в виде коррозии.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

• двигатель с пускателем;
• вибрационная установка;
• металлическая арматура, уголки;
• угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
• трехфазный силовой кабель и резина для изоляции ручек;
• шуруповерт, болты, ключи, сварочный аппарат.

Читать также: Фасовочные линии для сыпучих продуктов

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

Надежность бетонного покрытия зависит не только от качественных строительных материалов и правильных пропорций смеси. Максимальная прочность и долговечность стяжке придается основательным уплотнением. Воздушные полости и пустоты в застывшей массе снизят качество, сократят срок применения.

При заливке небольшой площадки или опалубки хозяйственной постройки воздух выпускается путем прокалывания цементной массы штырем (например, обрезком арматуры). Но при устройстве пола в комнате, прокладке дорожного покрытия, бетонировании паркинга или других аналогичных площадок использование ручного метода проблематично и высокое качество основания не гарантируется. Быстрее и проще утрамбовать поверхность своими силами помогает специальная планка с небольшой амплитудой интенсивных колебаний.

Конструкции любой мощности и сложности эффективны, если укладывать и выравнивать бетон слоем до 20 см. Стяжка большей толщины уплотняется послойно.

Установка электромотора

После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.

Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.

Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.

Особенности конструкции и принцип работы

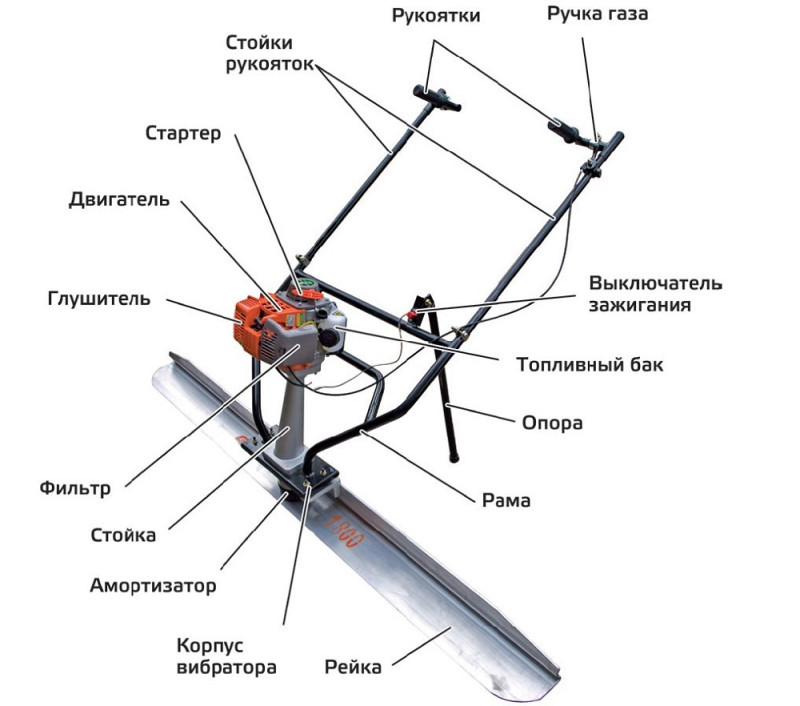

Конструктивно в состав вибрационной рейки входит несколько основных элементов:

1. Двигатель. Он может быть топливным или электрическим. Дизельные моторы не используются, либо встречаются крайне редко. В основном это бензиновые модели и электрические.
2. Вибратор. Специальный механизм, который создаёт колебания, передающиеся на поверхность обработки. В движение приводится за счёт работы двигателя.
3. Рукоятка. Она необходима для управления вибрационной рейкой. Оснащается специальными виброгасителями или виброизоляторами, чтобы оператор мог без проблем работать в течение нескольких часов, не испытывая при этом серьёзные и опасные вибрационные нагрузки.
4. Рабочая рама. На ней располагается вибрационный механизм и крепится двигатель. Обычно раму делают на основе пустотелых металлических труб и металлопрофиля.

Принцип действия при этом довольно простой.

Выбор оптимального режима работы осуществляется с помощью датчика. Чем выше будет частотность колебаний и меньше скорость перемещения рейки, тем плотнее в итоге получится смесь. Но и производительность при этом снижается, поскольку на обработку участка приходится тратить больше времени.

Интересно, что за счёт вибраций от виброрейки в течение 24 часов можно добиться показателей 7-суточной прочности бетонного покрытия.

Дополнительно вибрации способствуют тому, что слой становится более устойчивым в отношении температурных перепадов и сильных морозов. Согласно проведённым исследованиям, показатели повышаются примерно на 25-30%.

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

• стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
• железные или алюминиевые уголки;
• кусок жести примерно 500 на 200 мм;
• болты с гайками или винты;
• насадка на вал (муфта) со смещенным центром тяжести;
• пусковая кнопка;
• питающий кабель;
• пусковое устройство;
• арматурные прутья или металлические трубки.

Из инструментов понадобятся:

• электродрель со сверлами по металлу;
• сварочный аппарат и электроды к нему;
• гаечные ключи;
• молоток;
• плоскогубцы;
• угловая шлифовальная машина;
• рулетка с маркером.

Виброрейку собирают по такому алгоритму:

• отмечают на швеллере (или трубе) нужную длину;
• отрезают с помощью болгарки лишнее от заготовки;

• по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
• просверливают в них отверстия;
• монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
• на вал набивают насадку, которая будет создавать колебания;
• вокруг самодельного вибратора из жести делают защитный кожух;
• подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

• приваривают ручки из арматуры или металлической трубы;
• запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Виброрейка, собранная на базе мотора от стиральной машинки, продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.
