Мачта
Изготавливается из трубы диаметром от 34 мм (рис.1), к нижнему торцу которой приварена опорная площадка 30х30 см. Для того чтобы было удобно крепить растяжки к трубе можно приварить гайки М10.
Рассматриваемый портативный ветрогенератор вполне пригоден и для стационарного применения. В этом случае рекомендуется сделать мачту большей длины. Кроме того, если генератор не будет перевозиться с места на место, мачту можно выполнить не только из трубы, а и из любого другого подручного материала, например, из дерева. Возвращаясь же к походному варианту, стоит отметить, что для облегчения транспортировки устройства, имеет смысл сделать мачту разборной — состоящей из двух половин, скрепляемых, например, муфтой.
Варианты передачи крутящего момента с крыльчатки на генератор
Здесь можно назвать 3 основных варианта монтажа:
- Прямой, по аналогии с пошаговой инструкцией, когда крыльчатка надевается непосредственно на вал.
- Через редуктор посредством шестерней.
- Ременной передачей ̶ как через редуктор, так и напрямую.
Редуктор может очень помочь при необходимости увеличения оборотов. Подобный вариант подойдёт для мест, где ветер не слишком силён. Однако следует продумать пути подхода к лопастям. Слабый ветер может попросту не осилить запуск генератора. В этом случае придётся провернуть лопасти вручную. После этого они будут вращаться сами, пускай и медленно. Но при этом передающийся крутящий момент значительно повысится благодаря редуктору.
Предлагаем вашему вниманию несколько схем редукторов, по которым можно понять, каким образом крутящий момент передаётся с крыльчатки на генератор, а также примеров подключения ветрогенератора как дополнительного источника питания дома.
ФОТО: bekam.gohuxe.ru.netГоризонтальный ветрогенератор в разрезе – здесь всё предельно ясноФОТО: genport.ruЗдесь даже не стоит думать, что обозначают цифры, и так всё предельно ясноФОТО: rina.proА вот так, совместно с центральным электроснабжением, в домашнюю сеть включается ветрогенераторФОТО: se.nmu.org.uaА это схемы из советского прошлого – уже тогда вопрос сохранения ресурсов вставал остроФОТО: alonti.ruМногие работы по электромонтажу может выполнить только лицензированный специалист, даже если домашний мастер ̶ энергетик

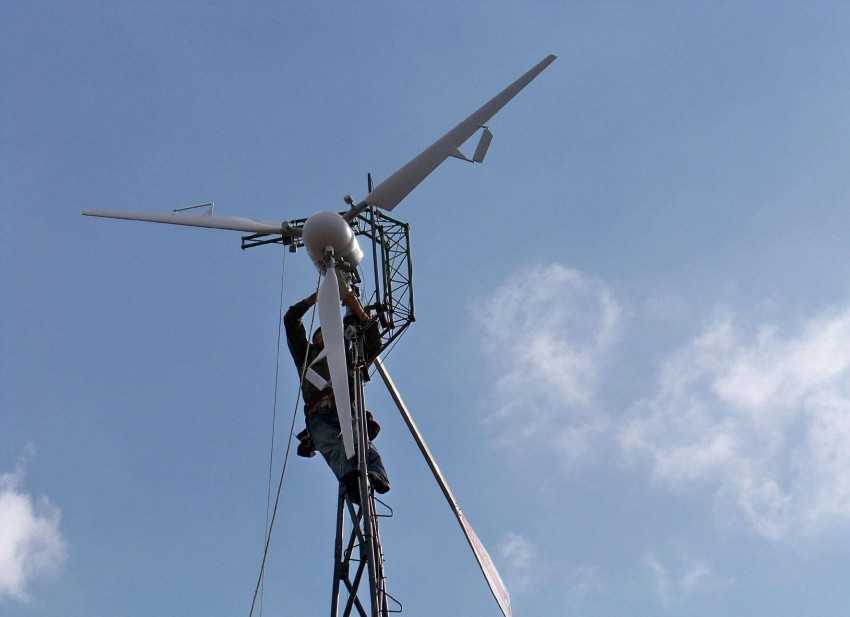

Место установки ветрогенератора
Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.
Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к
данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции
данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.
Вертикальный ветрогенератор своими руками
Используемые материалы и оборудование
Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.
Для изготовления вертикальной турбины понадобится:
- Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
- Прочный пластик (два диска диаметром 60 см).
- Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
- Для основы – ступица автомобильная.
- Гайки, шайбы винты для крепления.
Оборудование и инструмент:
- Лобзик.
- Болгарка.
- Дрель.
- Отвёртка.
- Ключи.
- Перчатки, маска.
Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

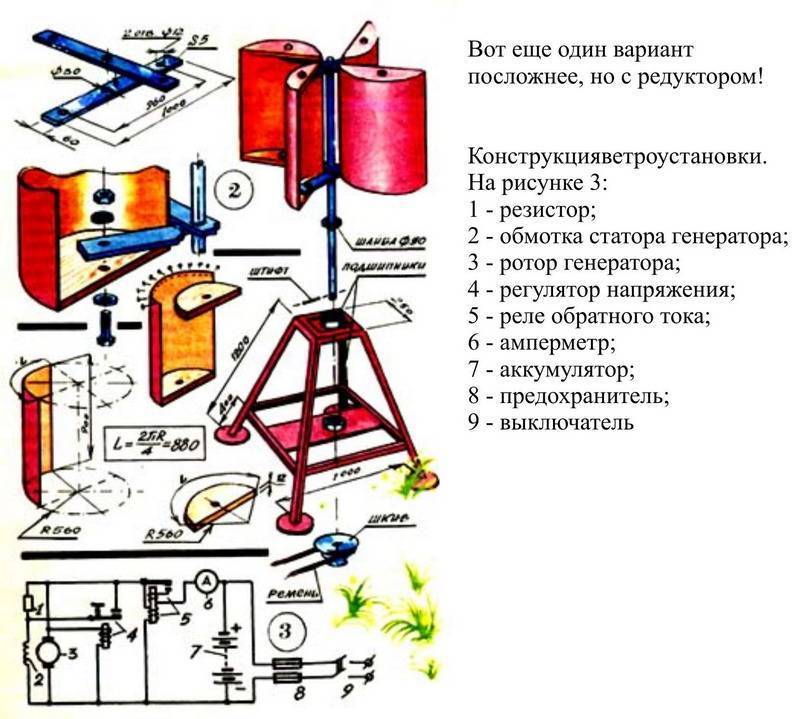

Чертеж устройства ветрогенератора
Изготовление вертикального ветряка
- Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
- Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
- Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
- В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
- По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
- Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
- Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
- При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.
Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».
Генератор своими руками
Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).
Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.
Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.
Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:
Делаются два металлических блина, диаметром по 50 см.
На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» — «юг».
Блины размещаются друг напротив друга, полюса тоже ориентируются «север» — «юг».
Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).
Самодельный генератор для ветряка из неодимовых магнитов
Толщина статора около 15 — 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.
Расстояние между статором и ротором – 2 мм.
Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.
Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.
Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.
Процесс сборки
- На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
- Над ним закрепляется гайками ступица.
- В ступице 4 шпильки. На них закручивается генератор.
- Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
- На вторую пластину ротора закрепляется лопастная турбина.
- От статора провода клеммами подключаются на регулятор напряжения.
Роторный (горизонтальный) ветрогенератор
Такое устройство справится с обеспечением электричеством небольшого дома или нескольких хозяйственных построек. Максимальная мощность ветрогенератора не будет превышать 1,5 киловатта.
Для работы подготовьте:
- автомобильный генератор на 12 ватт;
- реле, контрольную лампочку аккумулятора;
- сам аккумулятор на 12 ватт;
- преобразователь тока;
- большую кастрюлю или ведро из дюралюминия либо нержавеющей стали;
- пару хомутов для крепления генератора к мачте;
- выключатель;
- провод, 0,4 и 0,25 сантиметра;
- болты, гайки, шайбы;
- вольтметр.
Инструменты потребуются те же, что и в предыдущем случае. Вначале возьмите кастрюлю (или ведро) и, используя маркер с рулеткой, поделите ее на четыре одинаковые части. Вырежьте лопасти, но до конца не дорезайте (так, как показано на картинке).
Проделайте отверстия для болтов в днище, после чего отогните лопасти, но не очень сильно. Учитывайте при этом тот факт, как будет вращаться генератор (по часовой стрелке или против нее).
Далее закрепите кастрюлю с уже подготовленными лопастями на шкив, закрепите с помощью болтов. Установите на мачту, зафиксированную заранее, генератор (для этого используйте припасенные хомуты), далее соедините все кабели и соберите цепь. Перепишите всю схему, зафиксируйте провода на опоре.
Для подключения аккумулятора используйте 4-миллиметровый кабель длиной максимум 1 метр. Для подключения нагрузки используйте кабель меньшего сечения. Также поставьте инвертер. Ниже приведена примерная схема подключения.

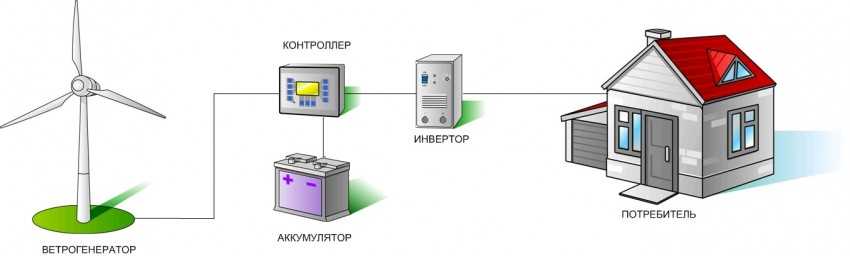

Как видим, соорудить ветрогенератор своими руками вполне возможно. Конструкция может быть двух типов, но при наличии навыков и должного рвения с работой можно справиться даже в одиночку. На этом все, удачи!
Где взять бесплатное электричество?
Добыть электричество можно из всего. Единственное условие: необходим проводник и разница потенциалов. Ученые и практики постоянно ищут новые альтернативные источники электричества и энергии, которые будут бесплатными. Следует уточнить, что под бесплатными подразумевается отсутствие платы за централизованное энергоснабжение, но само оборудование и его установка все же стоит средств. Правда, такие вложения с лихвой окупаются впоследствии.
На данный момент бесплатная электроэнергия добывается из трех альтернативных источников:
| Методика получения электричества | Особенности выработки энергии |
|---|---|
| Солнечная энергия | Требует установки солнечных батарей или коллектора из стеклянных трубок. В первом случае электричество будет вырабатываться благодаря постоянному движению электронов под воздействием солнечных лучей внутри батареи, во втором — электричество будет преобразовано из тепла от нагрева. |
| Ветряная энергия | При ветре лопасти ветряка начнут активно вращаться, вырабатывая электричество, которое может сразу поставляться в аккумулятор или сеть. |
| Геотермальная энергия | Метод заключается в получение тепла из глубины грунта и его последующей переработки в электроэнергию. Для этого пробуривают скважину и устанавливают зонд с теплоносителем, который будет забирать часть постоянного тепла, существующего в глубине земли. |
Такие методы используются как обычными потребителями, так и в широких масштабах. Например, огромные геотермальные станции установлены в Исландии и вырабатывают сотни МВт.
Используем старый компьютерный кулер
Для изготовления ветряка нужен большой кулер, он выдает лучшие результаты и удобен в работе. Прежде всего, надо его разобрать. Снимается наклейка, удаляется заглушка и стопорное кольцо. После этого кулер легко разбирается по оси вращения на две примерно одинаковые по размерам половины.
Одна из них — ротор, лопасти которого придется изменить на более крупные. Для этого аккуратно обламываются или отрезаются старые лопасти, из пластиковой бутылки делаются новые, длиной примерно раза в 4 больше прежних. Удобнее всего сделать три штуки, они будут иметь достаточную площадь основания для прочного приклеивания.
На статоре имеются четыре обмотки. Их можно оставить в неприкосновенности, или изменить число витков. Берется более тонкий провод и наматывается на все катушки по очереди, причем, в разном направлении. Катушки соединяются соответствующим образом.
После этого необходимо изготовить выпрямитель, для чего понадобятся четыре диода. Они парами соединяются последовательно, затем параллельно. Присоединяются провода, устройство готово. Для установки его на ветер понадобится подставка или небольшая мачта, которую проще всего изготовить из обрезка металлической трубки. Для того, чтобы ветряк самостоятельно наводился на ветер, понадобится хвостовой стабилизатор, наподобие самолетного хвоста.
Для проверки работоспособности присоединяется тестер или светодиодный фонарик.
Подбор мощности ветряка
КПД нагревателей воды — ТЭНов — равен 100%. Это облегчает подбор мощности ветряка, который должен обеспечивать напряжение и силу тока, достаточные для питания ТЭНов и соответствующие их мощности. Поэтому, рассчитывая теплопотери дома, мы, по сути, одновременно рассчитываем мощности ТЭНов и ветрогенератора. При расчетах обязательно на каждой позиции делать запас мощности, который поможет корректировать ошибки, допущенные при расчетах или спад параметров, произошедший оттого, что попалось некачественное оборудование.
Следует также учитывать, что размеры и объемы дома могут однажды увеличиться, что потребует одновременной замены нагревателей или всей системы. Эту проблему можно в какой-то степени решить заранее, увеличив мощность системы и эксплуатируя ее в режиме, несколько сниженном по сравнению с номиналом.
Кроме того, надо помнить о необходимости полного соответствия всех узлов системы — аккумуляторов, инвертора, контроллера и т.д. Все они должны подходить друг к другу по своим характеристикам, поскольку мощность системы равна мощности самого слабого элемента. Единственный прибор, неподходящий к остальным узлам, создает ситуацию, когда качественное оборудование не в состоянии выдавать номинальные показатели. Поэтому подбором только лишь генератора дело не окончится, надо с одинаковой тщательностью составить весь комплект приборов и устройств.
Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.
Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.
Мы подробно описали варианты изготовления полезной в хозяйстве системы, избавляющей от энергетической зависимости. Согласно нашим советам соорудить ветрогенератор своими руками сможет неопытный домашний мастер. Практичное устройство поможет существенно сократить ежедневные расходы.
Применение ветряных электрогенераторов в домашних условиях
Исходя из вышеперечисленных факторов возникает вопрос: по какой причине в каждом доме не установить ветряк? Ответ состоит из двух основных пунктов:
- Цена. Стоимость устройств достаточной мощности очень велика. Например, стоимость агрегата мощностью 2 КВт и напряжением в 24 В составляет от 75000 руб.;
- Средняя сила ветра в большинстве регионах не достигает и 4 м/с.
Карта средней годовой скорости ветра в России
То есть использование ветряков, как основной источник энергии – нерационально. В стандартном доме, при одновременной эксплуатации всех бытовых приборов потребляется до 1 КВт в час, а при работе мощных электроинструментов, эта цифра возрастает, увеличивая требуемое напряжение в сети.
Монтаж всей системы обойдется минимум в 400000 рублей, и при непостоянной скорости ветра, этот способ электроснабжения теряет актуальность.
Наглядный пример схемы с устройством высокой мощности
Целесообразно применение собранных своими руками 220-вольтных ветряков, как альтернативный источник энергии. В совокупности с солнечными панелями, топливным генератором достаточной мощности или с центральной электросетью.
Схема совокупности ветряка и городского электроснабжения
Электрическая система с применением трех источников
Общий принцип работы
Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:
Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это – наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение
Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков
Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.
Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра
Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером
Наиболее распространенный материал для лопастей – это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.
На видео рассказывается про ветрогенератор, изготовленный своими руками
Нюансы, которые нужно знать
Если район, в котором расположен ваш дом, находится в безветренной зоне, то вам подойдёт лишь ветрогенератор парусного типа. Для того, чтобы полностью обеспечить здание электричеством, потребуется аккумулятор напряжением 12 В, инверторный генератор, зарядный блок, стабилизатор и выпрямитель.
Лучшее значение мощности самодельных ветрогенераторов – 3-4 кВт. Но такие устройства имеют высокую себестоимость. Плюс всё равно понадобится альтернативный источник электроэнергии. Оборудование большей мощности изготовляется исключительно промышленным способом.
Высокомощностные ветрогенерирующие конструкции производят довольно много шума. Вследствие чего, для частного домовладения разрешена установка лишь сертифицированных устройств, высота которых выше окружающей застройки.
Категорически запрещён монтаж на кровле ветряка даже самой небольшой мощности, ведь работающее оборудование может создать резонанс, что приведёт к разрушению здания.
Из чего можно сделать ветрогенератор в домашних условиях? Это могут быть самые разные подручные материалы. Двигатель можно взять от автомобиля и даже стиральной машинки. Другие детали легко найти в гараже или сарае.
Законность установки ветрогенератора
Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.
Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.
Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом
Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?
Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.
Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)
Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.
Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.
Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:
Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально
Важно, чтобы они не превышали установленные шумовые нормы.
Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.
При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться
- Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
- Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
- Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
- Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
- Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
- Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
- Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 – 15 лет;
- Если окупаемость системы – не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.
Защита кабеля от перекручивания
Как известно, ветер не имеет постоянного направления. А если ваш ветрогенератор вращается вокруг своей оси, как флюгер, без дополнительных мер защиты, кабель, идущий от ветрогенератора к другим элементам системы, быстро перекручивается и через несколько дней приходит в негодность. Предлагаем вашему вниманию несколько способов уберечь вас от подобных проблем.
Метод первый: разъемное соединение
Самый простой, но совершенно непрактичный метод защиты — установка разъемного кабельного соединения. Разъем позволяет вручную распутать спиральный кабель, отключив ветряк от системы.
Я знаю, что некоторые люди просто вставляют что-то вроде вилки в розетку. Скрутил шнур — вытащил из розетки. Потом — открутил и снова собрал заглушку. И дерево не нужно опускать, и токосъемники не нужны. Я читал об этом на форуме о самодельных ветряках. По словам автора, все работает и не слишком часто перекручивает кабель.
Метод второй: с помощью жесткого кабеля
Некоторые пользователи рекомендуют подключать к источнику питания толстые, эластичные и жесткие кабели (например, сварочные кабели). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.
Найдено на одном сайте: Нашим методом защиты является использование сварочного кабеля с твердым резиновым покрытием. Проблема скрученных проводов в конструкции небольшой ветряной турбины сильно переоценивается, и сварочный кабель №4… №6 обладает особыми качествами: твердая резина предотвращает спутывание кабеля и предотвращает вращение ветряной турбины в том же направлении.
Метод третий: установка контактных колец
На наш взгляд, только установка специальных контактных колец поможет полностью защитить кабель от перекручивания. Такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.
Советы, как выбрать ветрогенератор
При подборе такого оборудования необходимо придерживаться нескольких правил и советов:
Не думайте, что дорогая конструкция импортного производства будет наиболее надежной и долговечной
При выборе такого устройства обратите внимание на количество производимой энергии, если эти данные соответствуют вашим потребностям, то вы можете присмотреться к этой модели
Если выбранная модель соответствует вашим запросам, то учтите, что их работа рассчитана на определенную
скорость воздушных потоков. Оцените будущее месторасположение ветрогенератора, насколько часто там бываю заявленные порывы ветра, чтобы не получилось так, что вы заплатили за то, чего не сможете получить.
Мощность ветряка напрямую зависит от размера колеса, сформированного лопастями. Поэтому при его увеличении даже в 2 раза вы приобретете в 4 раза больше электричества.
Следующее, на что следует сделать акцент, это емкость аккумулятора. Если ваше местоположение не относится к береговой зоне, то, скорее всего, штиль будет частым спутником вашей конструкции. Поэтому работоспособность устройства будет полностью зависеть от емкости аккумулятора. Так как они могут очень быстро разряжаться, то нелишним будет иметь дополнительное оборудование, такое как солнечные батареи.
Ветроэлектрическая установка роторного типа
Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.
Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.
Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки
Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:
- автомобильный генератор на 12 V;
- гелиевый или кислотный аккумулятор на 12 V;
- полугерметичный выключатель разновидности «кнопка» на 12 V;
- преобразователь 700 W – 1500 W и 12V – 220V;
- ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
- автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
- автомобильный вольтметр (можно любой);
- болты с гайками и шайбами;
- провода сечением 4 квадратных мм и 2,5 квадратных мм;
- два хомута для закрепления генератора на мачте.
В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.
Стартовый этап изготовления установки
Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.
С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.
Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца
Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.
Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.
Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.
В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

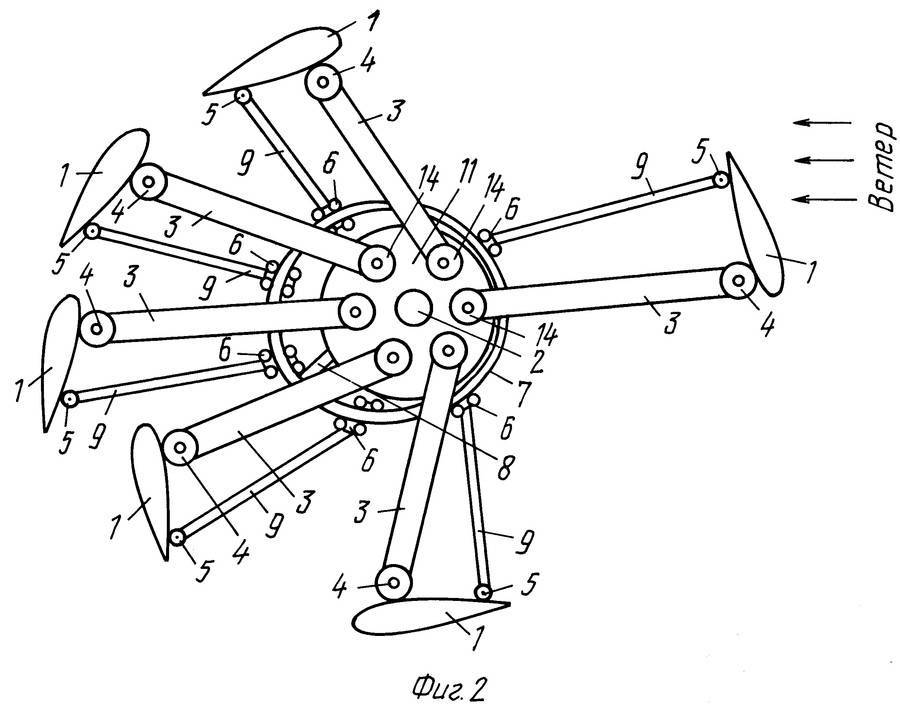

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство
Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.
Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.
Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.
Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

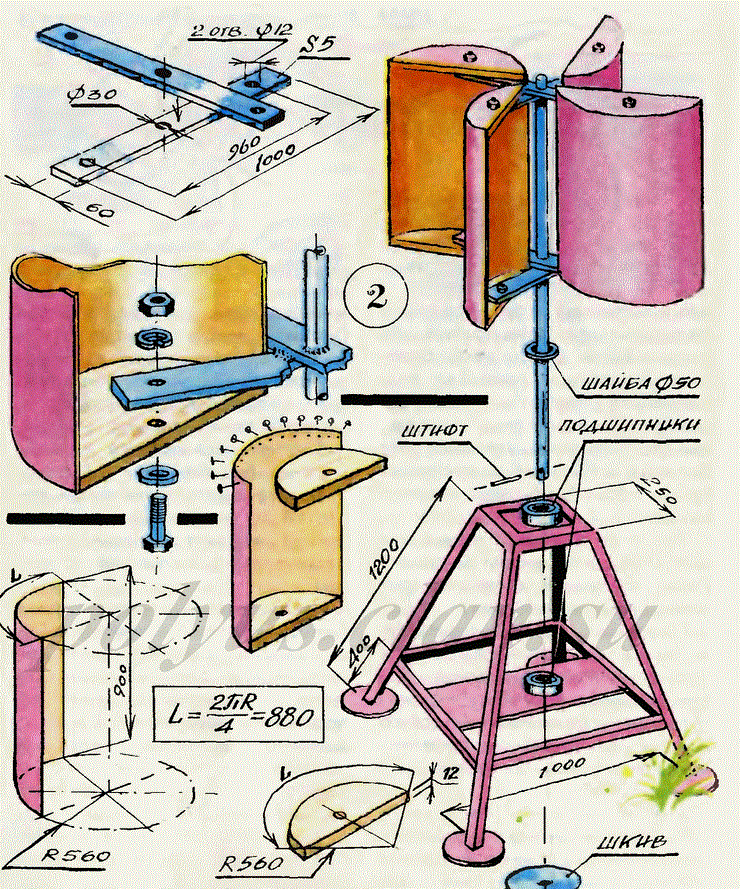

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде
Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.
А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².
Преимущества и недостатки роторной модели ветряка
Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.
Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.
Достоинства этой модели таковы:
- экономична;
- элементы легко можно поменять на новые или отремонтировать;
- особые условия для функционирования не нужны;
- надежная в эксплуатации;
- обеспечивает полный акустический комфорт.
Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
