Схема подключения и соединение проводов в распредкоробке
Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:
один спускается вниз к переключателю (Выкл)
второй – это питание приходящее с распредщитка (Гр.Осв)
третий – идет на светильники в ванной комнате (Свет)
Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:
Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.
Концы кабеля зачищаются с обоих сторон и подписываются.
L-фаза питания
T-фаза для управления вытяжкой посредством таймера
N-ноль
Скручивать ничего не надо, сажайте все на зажимы Wago.
Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.
Далее соединяете нулевые жилы.
Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.
Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.
Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.
Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.
Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.
Демонтируете защитную декоративную рамку, чтобы добраться до контактов.
В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне – от 15 секунд до 45 минут.
У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.
Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.
Теперь подключаете кабеля на соответствующие клеммы:
фазную жилу питания L – к клемме с аналогичной маркировкой
фазу таймера вентилятора – на средний контакт с надписью Т
нулевую – на оставшуюся клемму N
Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света
Ни о какой автоматике и задержке времени здесь речи быть не может
Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.
Еще на некоторых моделях влияет правильное подключение нулевого – N и фазного – L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.
Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.
Крепеж лучше всего делать на клей или герметик.
Сверлить отверстия под дюбеля зачастую проблематично:
либо отверстия расположены близко от края плитки
либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку
Тут что называется, как повезет.
Монтаж своими руками
Когда в ванной комнате или туалете отсутствует вентиляционная система, значит, самое время начать ее самостоятельно проектировать и монтировать. Выполняются такие работы довольно просто.
В многоквартирных домах системы спроектированы так, что вентиляционные ходы располагаются с обратной стороны ванн и санузлов
Вся процедура будет заключаться в том, что необходимо осторожно создать отверстие и вывести его в канал вентиляции. В многоэтажках уже должны быть ниши, ведущие в вентиляционные каналы
Сами ниши принято оборудовать радиальными, осевыми вентиляторами; устройства подключают к источникам питания, один из проводов подключают либо на отдельный выключатель, либо на тот же, что и размыкает цепь света в ванной комнате. Это довольно удобно, так как вентилятор будет гарантировано работать, когда в ванной будет загораться свет.
Ассортимент современных систем на рынке вентиляционных товаров и услуг позволяет устанавливать множество дополнительных навесных устройств — гироскопы, датчики температур, регуляторы влажности, оборотов, таймеры. После этого отверстие закрывается красивыми декоративными решетками.

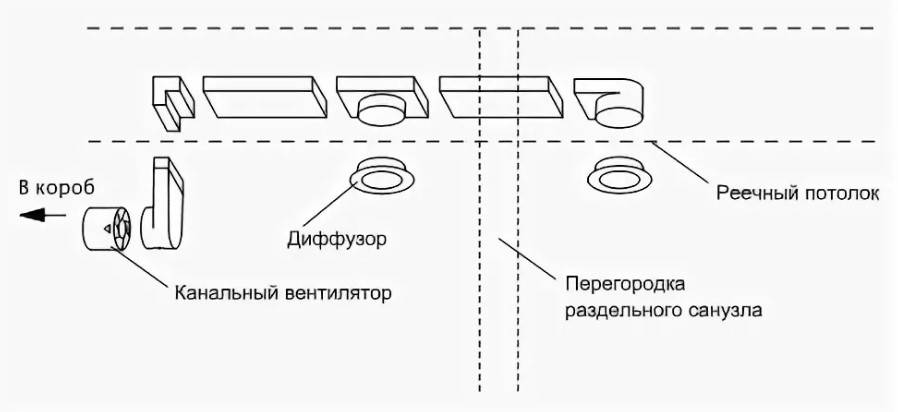

В случаях когда санузел не совмещен, когда ванная комната содержит вентканал, а туалет нет применяют ту же технологию, только дважды. Первый вентилятор устанавливается в нишу между ванной комнатой. и каналом, второй — во второй нише, между санузлом и ванной комнатой.
В случае, когда необходимо монтировать вентиляцию в туалете в частном доме, своими руками можно сделать не только выход в вентканал, но и сам вентканал. Специалисты советуют либо учитывать каналы при возведении стен, либо грамотно подключатся в выхлопную систему печи (если таковая есть).
Перейдем к практическим схемам и проектам вентиляционных систем.
Что такое вентиляция и для чего она нужна
Вентиляционная система в жилье решает следующие основные задачи:
- Насыщает помещение кислородом, что позволяет нормально функционировать человеческому организму.
- Снижает концентрацию вредных веществ в воздухе, которые выделяются от отделки, мебели и текстильного оформления интерьера.
- Устраняет излишки углекислого газа, который образуется в процессе жизнедеятельности человека.
- Удаляет продукты распада, образующиеся во время горения газовых приборов.
- Вытягивает мелкую взвесь ворсинок, которые образуются от текстильного оформления комнат и одежды человека. Избежать этого невозможно, так как любое трение о ткань вызывает разрушение микроволокон.
- Также на качество воздуха в комнате негативно влияют домашние животные и некоторые виды растений.
- Снижает уровень конденсата. А это, в свою очередь, препятствует образованию плесневых грибов и выделению их спор в воздух.
Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.
Важно понимать, что избежать практически всех факторов, влияющих негативно на воздуха, невозможно. Да и не стоит даже пытаться этого делать. Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире
Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире. Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.
Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.
Подключение вентилятора к электросети
Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями
Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам
В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.
Подключение вентилятора в ванной обычно проходит в несколько этапов:
- Прокладывание электрокабелей
- Установка прибора
- Закрепление вентилятора и обработка поверхности
На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено
Перед началом работы нужно убедиться, что электричество в этом месте отключено.
К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.
Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.
При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:
- Встроенный в прибор ручной выключатель
- Вывод кнопочного выключателя на стену
- Одновременное включение со светом
- С использованием таймера или датчика
Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.
Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.
Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.
Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.
Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.
Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.
Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.
Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.
Нормы вентиляции в туалете и ванной комнате
При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.
К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.
При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.
Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:
- для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
- для ванной, совмещенной с санузлом, — не менее 50 м³/час;
- туалет потребует 50 м³/час;
- раковина и биде — 25 м³/ч;
- душевая кабина и джакузи требуют 75 м³/ч.
Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.
Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).
Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.
Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.
При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.
Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.
Далее тип вентиляции определяется, исходя из проекта дома.
Типа систем может быть два:
- Естественная.
- Принудительная.
Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.
Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.
Подключаем вентилятор без таймера
Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.
Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.
Одноклавишный выключатель (отдельно от света):
Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:
- ноль вентиляционного прибора соединяется с нулем сетевого провода;
- фазный конец от вытяжки подключается к линии, проложенной от выключателя;
- на входящую клемму выключателя присоединяется сетевая фаза.
Подключение вентилятора к освещению
Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.
Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов
Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.
Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.
В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение
Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.
С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.
Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.
С помощью шнура
Вентилятор со шнуром
Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.
Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен
Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.
Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.
Подключение вентилятора в ванной через выключатель
Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.
Для монтажа вам понадобится совсем немного материалов:
кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2
Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.
Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2
клеммники Ваго
Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.
сам вытяжной вентилятор с таймером
Ванная комната: решение проблем с вентиляцией
Монтаж вентиляции в ванной
Помещение ванной имеет свой собственный микроклимат. В первую очередь это помещение, где постоянно скапливается влага, оседает на стенах, дверном полотне, зеркалах и других предметах интерьера. Как бы ни было приятно оставлять сообщения на запотевшем зеркале, надо устранять недостатки воздухообмена и всерьез задуматься над отсутствием притока и оттока воздуха.
Как проверить вентиляцию в ванной: в каждом помещении есть вентиляционные решетки для ванной комнаты, вот к ним и надо поднести зажженную спичку. Если пламя направилось внутрь воздуховода – вентиляция работает, нет – нужна принудительная вентиляция в ванной комнате. Но не стоит сразу искать телефоны служб и вызывать мастера, при ремонте санузла многое можно сделать самостоятельно, в том числе установить вентиляцию в ванной. Для этого нужно только вооружиться знаниями, а навыки придут достаточно быстро.
Воздухообмен в ванной комнате: сначала надо попробовать восстановить
Если поток воздуха иногда обновляется, значит, вентиляция ванной комнаты и туалета работает, ее нужно только лишь улучшить. Плохая вентиляция в ванной может быть по нескольким причинам:
- забитый воздуховод (чаще всего встречается в старых домах);
- перепланировка квартиры, препятствующая нормальному движению потоков воздуха (бывает, что соседи сверху, сделав ремонт, перекрывают доступ воздуха);
- грязные каналы решетки.
Очень часто встречается следующая проблема: неприятный запах из вентиляции в ванной. Это значит, что потоки имеют обратную направленность и нужна вытяжная вентиляция в ванной, которая будет направлять воздух в воздухоотвод, а не в помещение.
Прочистка старой вентиляции
Вопрос о том, нужна ли вентиляция в ванной, уже решен, доводы за наличие воздухообмена приведены, настало время исправлять недостатки. Если вентиляция есть, но забита, нужно знать, как прочистить вентиляцию в ванной:
- Если засор очень сильный – не рискуйте, вызывайте мастера из ЖЭК. Такая работа может стоить пожаров, ожогов и даже разрушений;
- В случае, когда вентиляционные решетки в ванную скрыты, придется поднимать стеновые или потолочные панели – хороший доступ должен быть обеспечен!
- Пригодятся инструменты: совок, отвертка, тряпка, вода и очиститель грязи с приятным запахом;
- Вентиляционная решетка для ванной должна быть откручена, снята и тщательным образом вымыта;
- Скребком можно счистить слои грязи с обратной стороны, а потом пылесосом удалить все частицы мусора с сетчатого элемента.
Теперь осталось поставить решетку на место и проверить, если до сих пор не работает вентиляция в ванной, вызывайте мастера. Больше ничего сделать нельзя, обычный пользователь не имеет допуска и самостоятельно не сможет прочистить воздуховод. Для того чтобы использовать все возможности, поднимитесь к соседям сверху (лучше последний этаж в доме) и попросите проверить, работает ли у них система вентиляции в ванной комнате. Работает? Значит, кто-то из ваших соседей сделал перепланировку и закрыл воздуховод. Осталось дождаться мастера и пусть он выясняет, почему в ванной нет вентиляции.
Следование правилам СНИП
Для ванной комнаты и туалета, по нормам СНИП, используется искусственный тип вентиляции. Его особенность – применение в условиях большой загрязненности помещении до состояния, отвечающего всем санитарным нормам. К тому же, в документе сказано и о том, что оснащение искусственной вентиляцией разрешается в тех случаях, когда применение обычной естественной вентиляции и проветривания не эффективно.
Наибольшее внимание требует к себе показатель углекислого газа. Его соотношение с уличными показателями указывают на необходимость применения тех или иных вентиляционных систем
Максимальный предел для человека – 28 мг/м3. Его превышение негативно воздействует на его самочувствие. К тому же, важны и другие нюансы:
- Обеспечить правильную систему искусственного воздухообмена невозможно без принудительных усилий. Для этого используют вентиляторы.
- Установку вытяжного устройства проводят на противоположной стене от двери, которая служит приточным отверстием.
- Использование вентилятора в санузле должно отвечать необходимым стандартам и нормам уровню шума, класса и тепловой защиты.
Для ванной и туалета, которые находятся в одном помещении минимальный объем воздухообмена должен быть равен 50 куб.метрам/час.
Ванная и туалет — помещение, где минимальный объем воздухообмена должен быть равен 50 куб.метрам/час
Следовать этим минимальным нормам должен каждый человек, который занимается строительством или ремонтом этих частей жилища. К тому же, наиболее правильная схема вентиляционного оборудования работает в 3 раза эффективнее.
В помещении санузла также разрешается использовать естественный тип вентиляции, но только в том случае, если его устройство соответствует минимальному воздухообмену. В реальном применении, такое наблюдается редко. Естественная система вентиляции подходит только для маленьких комнат, оснащенных одним или несколькими открывающимися окнами.
