УЗО: что это такое, необходимость установки, характеристики

Виды УЗО

Параметры, по которым можно подразделить защитные устройства:

  • Способ управления – зависящие и независящие от напряжения;
  • Назначение – со встроенной защитой от сверхтоков и без нее;
  • Способ установки – стационарные и независимые;
  • Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).

Электромеханическое УЗО

Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.

Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.

В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.

Преимущества:

  • Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
  • Сохраняет функциональность даже при обрыве нейтрального проводника;
  • Имеет более простую конструкцию, которая увеличивает надежность выключателя;
  • Не нуждается во вспомогательных источниках питания.

Недостатки:

Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).

Электронное УЗО

Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.

Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.

Достоинства:

  • Низкая цена;
  • Компактность.

Недостатки:

  • Функционирует только при наличии напряжения;
  • Неработоспособен при обрыве нейтрали;
  • Более сложная конструкция повышает вероятность выхода выключателя из строя.

УЗО переносное и в виде розетки

Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.

Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.

Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.

Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.

Преимущества:

  • Установка не требует вмешательства в электропроводку;
  • Для установки не требуется помощь электрика;
  • Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.

Недостатки:

  • Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
  • В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
  • Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.

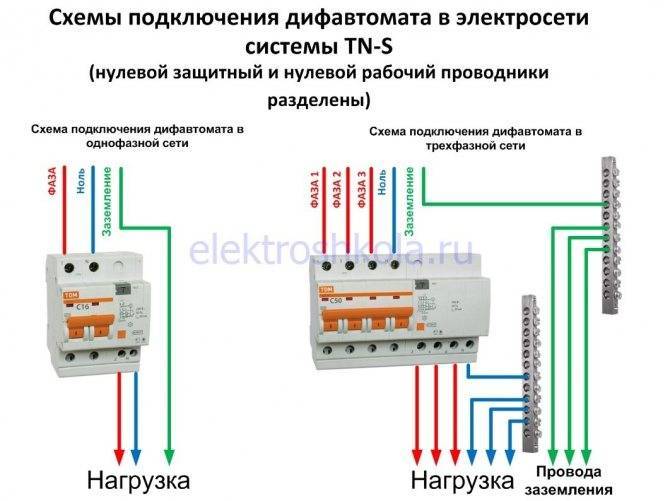

УЗО с защитой от сверхтоков (дифавтомат)

Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).

Преимущества:

  • Экономичность – покупка одного устройства обойдется дешевле, чем двух;
  • Занимает меньше места в щитке;
  • Экономия времени в процессе монтажа.

Недостатки:

  • При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
  • В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
  • Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.

Это интересно: Мигают дополнительные лампы после подключения

Схема подключения

Необходимо отметить, что монтировать однофазный и трехфазный прибор в распределительный щит надо по-разному.

Однофазное подключение

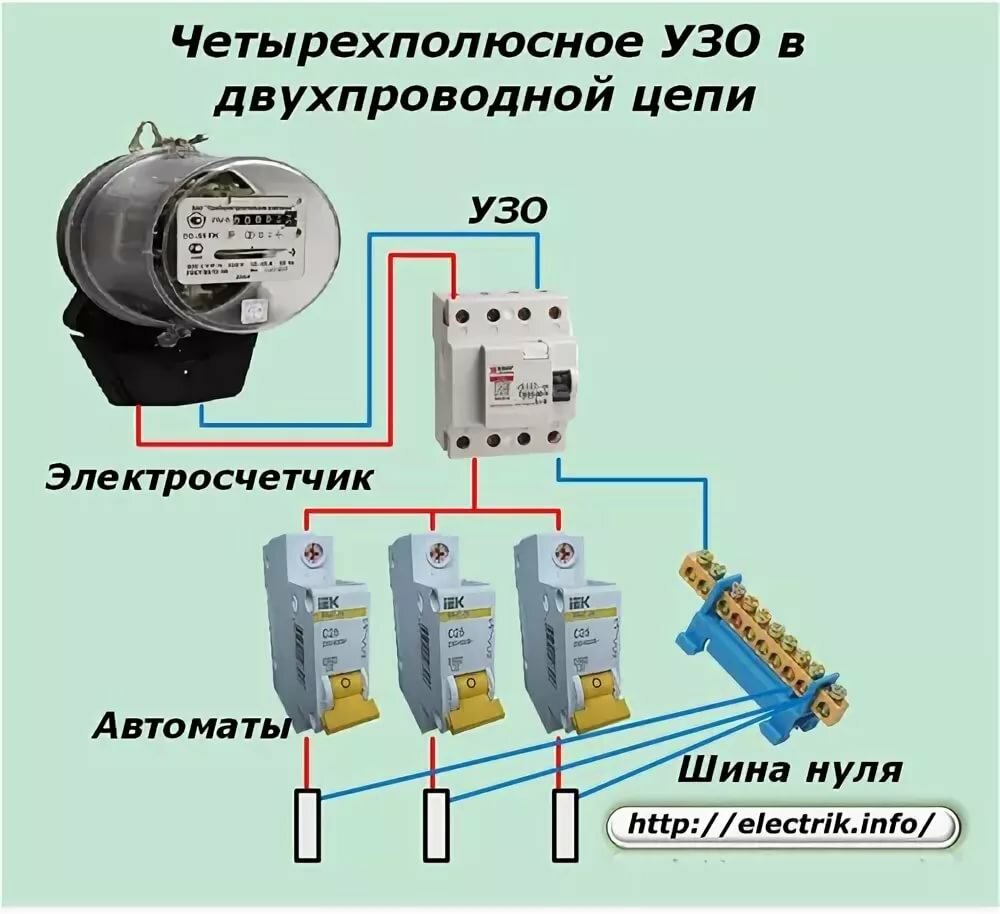

УЗО в двухпроводной сети устанавливается ниже вводного автомата, но выше автоматов, которые установлены на отдельных контурах. При этом нулевая фаза и заземляющий контур идут, как раздельные шлейфы.

Трехфазное подключение

Отличие принципа действия трех- от однофазных значительно. Трехфазный прибор защищает и однофазных потребителей, и трехфазных. То есть, выбивает УЗО и в том случае, если пробита изоляция у однофазного потребляющего бытового прибора, и у трехфазного. При этом можно фазный контур совместить с заземляющим.

Счетчик учета электроэнергии устанавливается между вводным автоматом и УЗО. Необходимо учесть и тот факт, что вводный автомат по новым правилам должен обязательно пломбироваться.

Схема включения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках. Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой

Включите все нагрузки, подключенные к защищаемой сети

Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить.

Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО.

Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА.

Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф.

току, а именно УЗО 30мА.

Важно

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом – УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Схема подключения УЗО

Схема подключения УЗО рассмотрим на примере. На фото.  1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре  с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше  наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО  ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) – с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы , соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

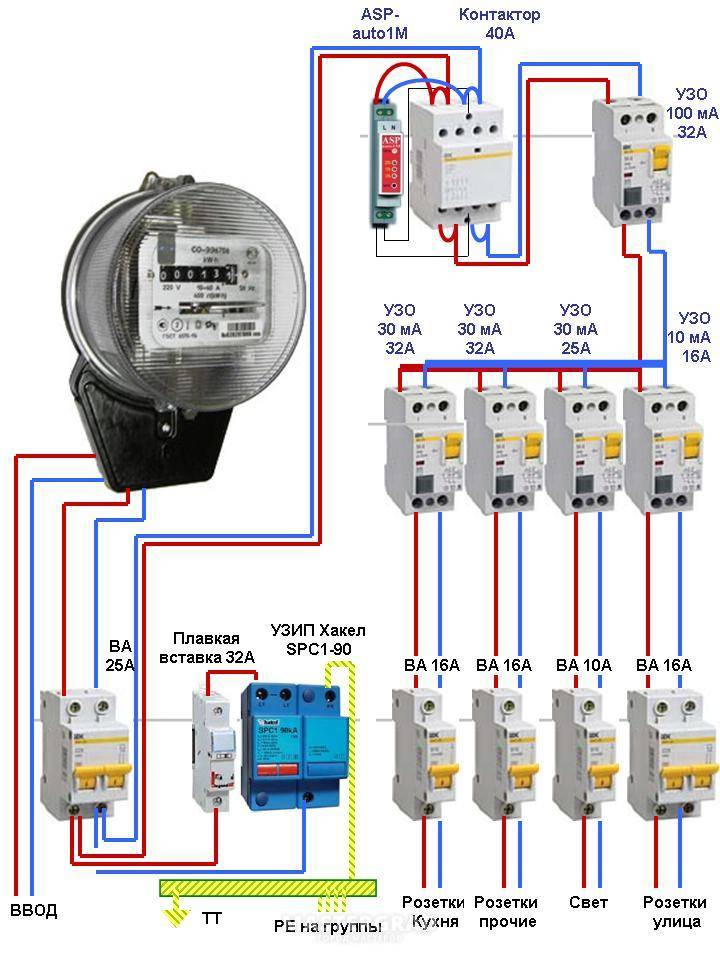

Схема УЗО в квартире

Ниже приведена схема использования УЗО в квартире, для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В данном случае УЗО ставится до счетчика, на всю группу автоматических выключателей, чем обеспечивается дополнительная защита от поражения электрическим током и возникновения пожара.

Необходимость защиты электрической сети

Электрическая система квартиры — сложная сеть с множеством ответвлений — розеток, выключателей, силовых и слаботочных контуров. Сюда относятся любые электрические установки, которые мы используем каждый день.

При использовании различных приборов, питающихся от электричества, часто происходят проблемы, из-за которых случаются неисправности контуров, приборов, а иногда и вовсе наблюдаются трагические ситуации. У таких последствий имеются определенные предпосылки:

  • чрезмерная нагрузка на отдельные линии;
  • утечка тока;
  • короткие замыкания.

Короткое замыкание может привести к возгоранию

Чрезмерная нагрузка на линию часто возникает при использовании энергоемких электроприборов при наличии устаревшей электропроводки. Так, кабель не выдерживает нагрузки, из-за чего нагревается и плавится.

Утечка тока происходит при износе изоляционного слоя проводов и электроприборов. Кроме того, это случается при ошибках монтажа, а именно заземляющего кабеля.

Наличие УЗО позволит обезопасить от последствий утечки тока

Воздействие тока более 1,5 мА становится заметным для человека. Значительное превышение этого показателя приводит к ударам. Для сохранения целостности электрооборудования и жизни владельцев квартир необходимо устанавливать устройства аварийного отключения электроэнергии. Следует отметить, что их отсутствие недопустимо, иначе электросеть будет считаться опасной.

Устройство УЗО

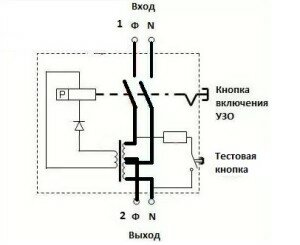

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

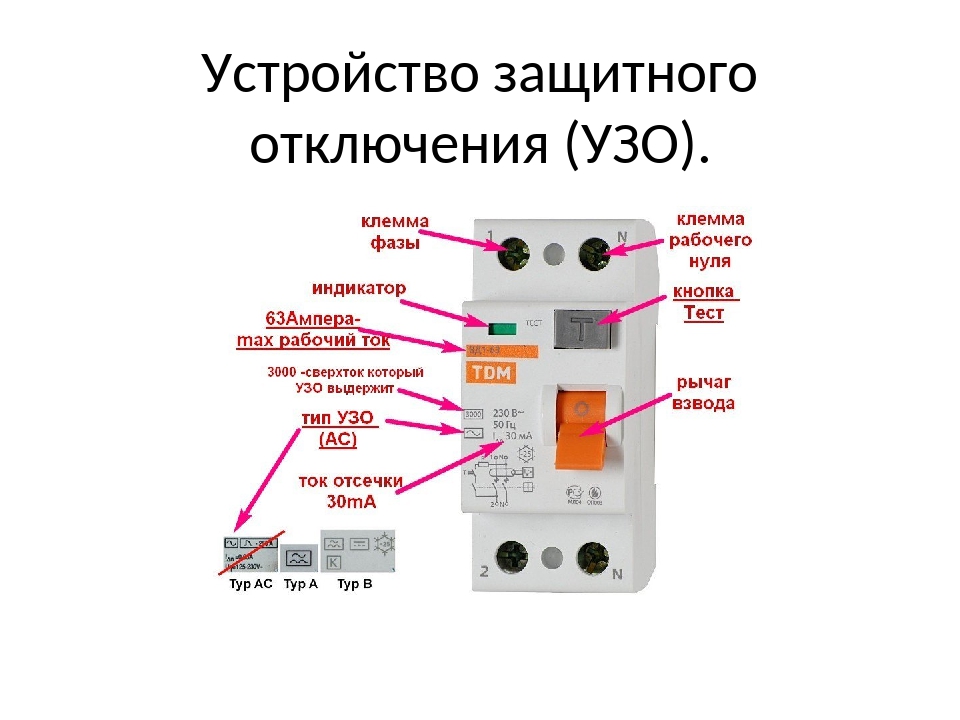

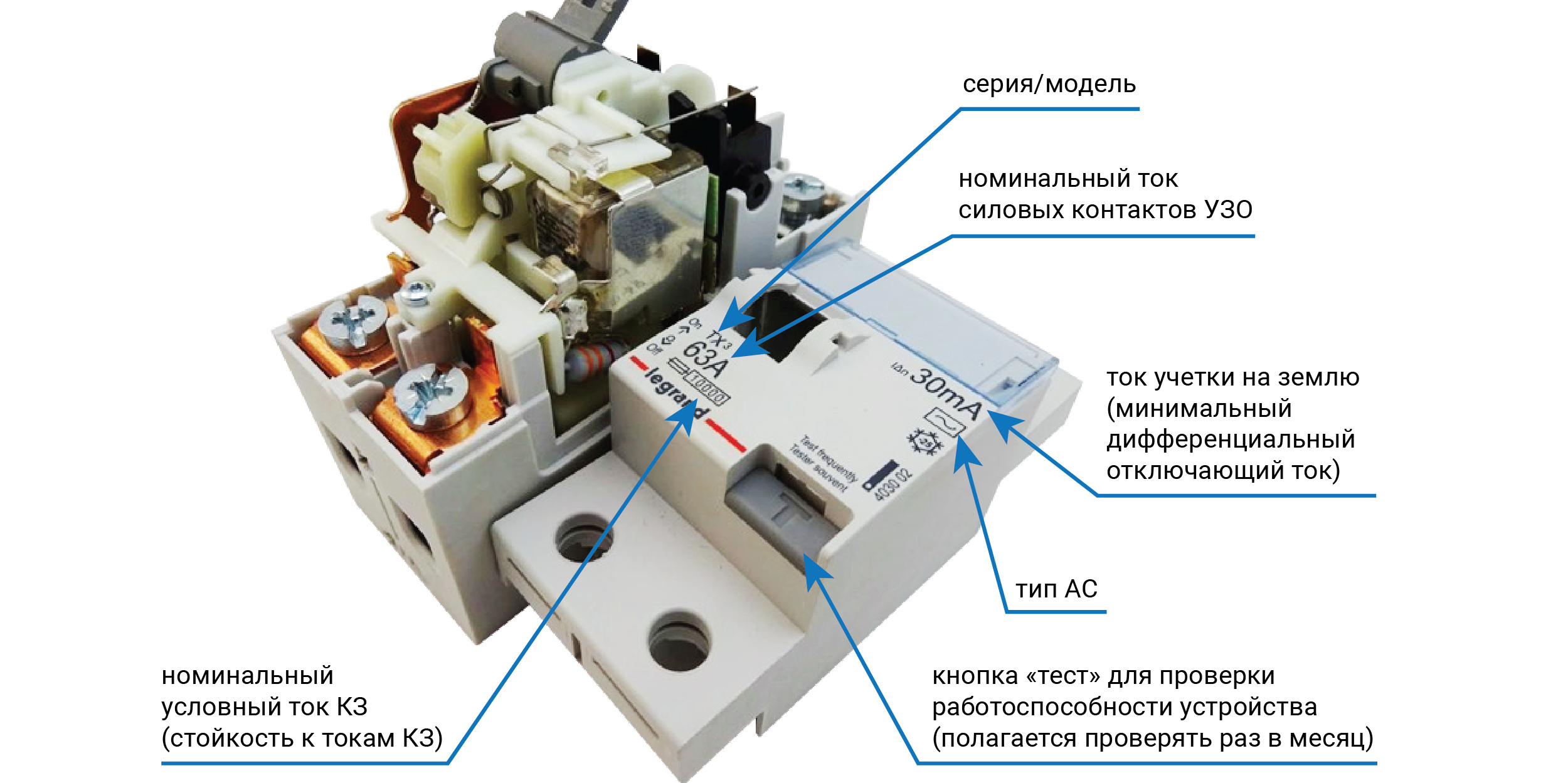

ХАРАКТЕРИСТИКИ УЗО

1. Производитель

2. Наименование модели. В данном случае буквы «ВД», в названии модели, означают Выключатель Дифференциальный

3.  Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.

4. Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.

5. Ток утечки. Величина тока утечки, при котором сработает УЗО.

6. Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.

7. Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.8.    Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.

9. Схема устройства УЗО

В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

Как вы уже поняли, обилие указываемых характеристик говорит о том, что УЗО бывают разными. В следующей части статьи мы подробнее рассмотрим все основные виды современных УЗО и области их применения. Эта информация поможет вам правильно выбрать дифференциальный выключатель тока для каждого конкретного случая.

Основные рабочие характеристики УЗО

Чтобы устройство сработало в нужный момент, необходимо его правильно выбрать согласно рабочим характеристикам и подключить.

Основным параметром является значение номинального тока. Это максимальный ток, который выдерживает данное устройство при длительном эксплуатационном сроке, оставаясь в рабочем состоянии и сохраняя защитные характеристики. Вы найдёте эту цифру на лицевой панели устройства, она должна соответствовать одному из показаний в стандартном ряду – 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводников.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает лишь от токовых утечек, а автомат среагирует на отключение цепи в режиме короткого замыкания и перегруза. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:. На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО надо выбирать на порядок выше, чем установленный с ним в паре автомат.

Следующий важный параметр – номинальный отключающий дифференциальный ток. Это и есть необходимое значение токовой утечки для отключения УЗО. У дифференциальных токов также существует стандартный ряд, величины в нём нормируются в миллиамперах – 6, 10, 30, 100, 300, 500 мА. Но на УЗО эту цифру обозначают в амперах – соответственно, 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Этот параметр вы тоже найдёте на корпусе устройства.

Чтобы защищать людей на УЗО надо выставлять уставку по току утечки 30 мА, потому что величины, которые выше, приведут к поражению, электротравме и даже летальному исходу. Так как наиболее опасной считается среда во влажных помещениях, то на защищающих их УЗО выбирают уставку 10 мА.

Надеемся, что поняв основное назначение УЗО и принцип его работы, вы не станете пренебрегать этим важным элементом защиты, и сделаете свою жизнь безопасной.

Где и как устанавливаются УЗО

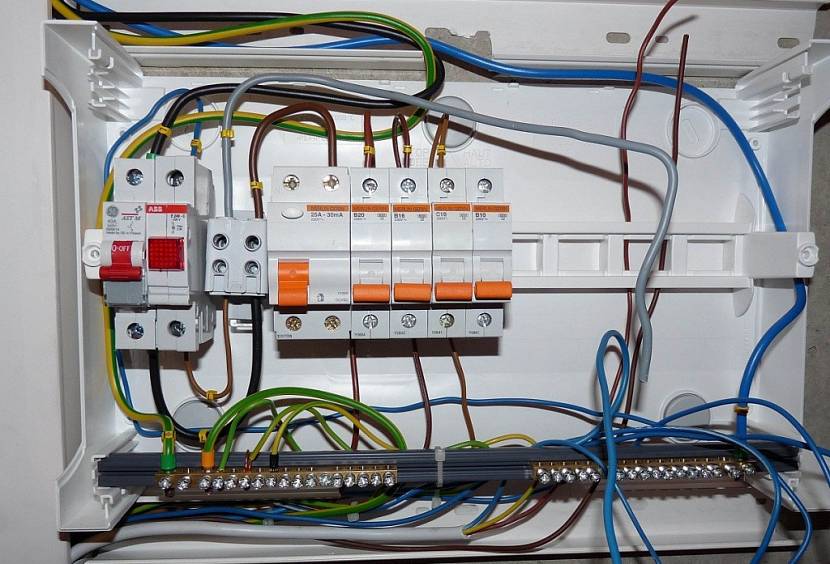

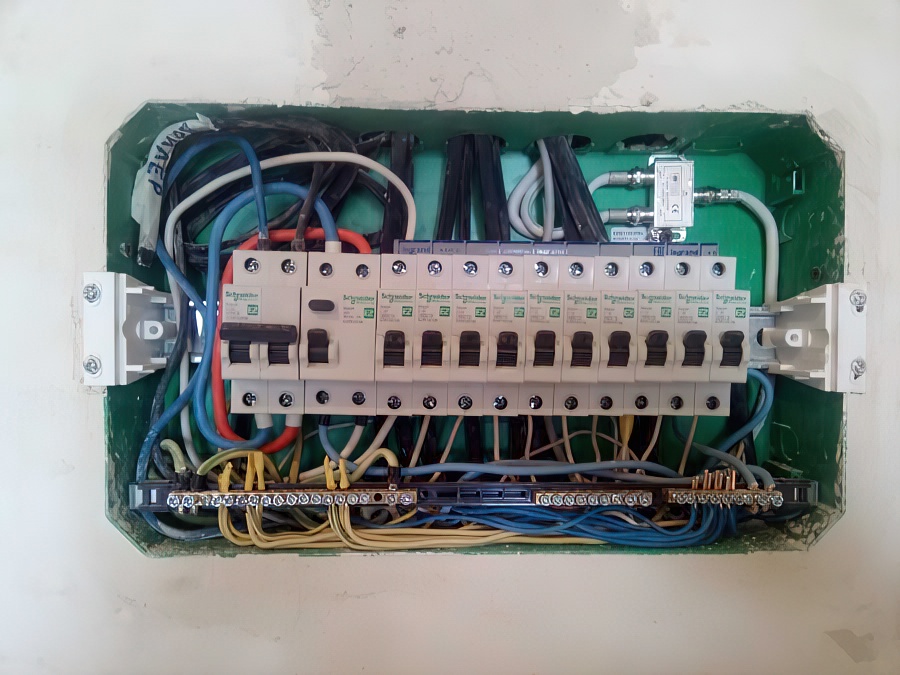

Защитные устройства типа УЗО устанавливаются в распределительном шкафу квартиры (можно использовать и уже имеющиеся шкафы). Существует несколько вариантов монтажа.

Одно УЗО на все жилище (должно быть с током утечки 30 мА). К плюсам такого решения следует отнести невысокую цену устройства, а также то, что УЗО не будет занимать много места. К недостаткам данного устройства относится то, что в этом случае трудно определить, на какой из существующих линий произошла утечка, а также то, что при срабатывании устройства вся квартира остается без света.

Одно УЗО (30 мА на розеточную линию) + УЗО (10 мА) на каждую линию (например, на линии, питающие стиральную машину, джакузи и «теплые» полы). По сравнению с предыдущим, это более современный и удобный вариант, поскольку при возникновении какой-либо проблемы с электропроводкой или электроприборами будет отключаться только соответствующая линия, а не вся квартира. Недостатки данной системы — более высокие затраты и необходимость иметь значительно больше свободного места. Более чем одно УЗО, как правило, удается установить лишь в индивидуальный внутриквартирный щиток, специально спроектированный для этих целей. В обычном щитке на лестничной площадке для этого, как правило, не хватает места.

При использовании данного варианта рядом с автоматическим выключателем, защищающим весь дом, устанавливается УЗО. В этом случае лучше применить не обычное, а так называемое селективное УЗО, время срабатывания которого составляет 0,3-0,5 с. Более длительное время срабатывания даст возможность среагировать на возникшую утечку и отключиться устройствам первой линии, защищающим отдельные электроприборы или линии дома (квартиры). Только в случае если они не сработают, оно отключит всю схему электроснабжения целиком.

На какую перегрузку рассчитывать?

Ток отсечки автомата равняется максимально допустимому току потребления, умноженному на коэффициент 1,25 и дополненному до ближайшего значения из стандартного токового ряда: 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Значение максимального тока потребления для каждой конкретной квартиры должно быть записано в ее техническом паспорте. Если такой отметки нет, нужно обратиться за информацией в эксплуатирующую контору. Там по закону обязаны сообщить необходимые сведения.

Как правило в старых и новых бюджетных зданиях значение допустимого тока для квартир равно 16А. Для новых домов обычной застройки — 25А. А для квартир в зданиях бизнес-уровня 32 или 50А, помещений класса «люкс» — 63 или даже 100А.

Что касается частных жилых домовладений, здесь максимальный ток считается по лимиту потребляемой мощности, также указанной в техпаспорте строения (из расчета 5А на каждый киловатт с умножением на 1,25 и дополнением до ближайшего стандартного значения).

Как устроено и как работает УЗО

УЗО включает дифференциальный трансформатор, три магнитных катушки, реле, тестовая кнопка. На первичную (1) катушку от трансформатора поступает фазный ток. На вторичную (2) катушку приходит ноль. На входе и выходе возникают магнитные поля. За счет направления катушек навстречу друг другу магнитные поля равно компенсируются. Третья (3) катушка в бездействии, реле – в состоянии покоя. Таково положение в нормальном режиме (состояние покоя).

схема устройства

При появлении утечки тока равновесие теряется. Как только ток утечки достигает заданной уставки, начинает действовать третья катушка. Срабатывает реле.  Происходит почти мгновенное размыкание контактов. Таким образом, УЗО реагирует на токи утечки и предотвращает опасные ситуации.

Важно, чтобы приборы были заземлены. Этого требуют все способы защиты от электрического тока

При косвенном или прямом прикосновении  к незаземленному/незануленному корпусу и частям прибора, оказавшимся под напряжением, может произойти поражение током!

Видео о том как устроено УЗО:

Разновидности

Классифицируют все устройства по нескольким параметрам:

  • по форме токовой утечки;
  • по способу действия;
  • по временной выдержке;
  • по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

  • в подъездном распределительном щитке повредилась нулевая жила;
  • внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

  • в сетях однофазного напряжения применяют двухполюсные модели;
  • в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

  • По установке (стационарные и переносные).
  • По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
  • По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
  • По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Причины автоматического отключения УЗО

Прежде, чем приступать к ремонту, стоит выяснить, почему срабатывает УЗО. Причин этого явления может быть несколько, и именно от них зависит способ и стоимость ремонта.

  • Утечка тока в сети. Такая проблема часто встречается в зданиях со старой проводкой. Изоляционное покрытие со временем теряет свою эластичность, трескается, и проводка на некоторых участках оголяется. Если проводку проложили недавно, стоит проверить качество соединения проводов. Иногда нарушить слой изоляции может случайно забитый гвоздь.
  • Неисправность прибора, к которому подключается УЗО. Среди повреждений наиболее часто встречаются выход из строя шнура, обмотки двигателя или ТЭНа водонагревателя.
  • Ошибка при установке. Если устройство установить некорректно, то автоматика может периодически срабатывать без причины.прежде, чем монтировать устройство, стоит внимательно изучить инструкцию или воспользоваться услугами специалиста.

При монтаже важно не допускать ошибок, иначе прибор будет выключаться без видимых причинИсточник www.ets96.ru

Неправильный выбор устройства

При покупке агрегата важно учесть все его характеристики и назначение. Несоответствие этим параметрам может стать причиной ложного отключения

Прикосновение человека к проводу без изоляции

На самом деле это устройство предназначено именно для того, чтобы защитить человека в таких ситуациях.

Повреждения в самом механизме. Иногда повреждается спусковой механизм, и при самой маленькой вибрации срабатывает автоматическое отключение.

Неправильное размещение устройства в электропроводке. Для избежания подобной проблемы, стоит монтировать устройство после счетчика и перед автоматом. Если в доме много электроприборов с большой мощностью, то следует использовать несколько устройств для каждой группы. Это позволит при неполадках не отключать электроэнергию во всем доме, а только на отдельных участках.

Согласно правилам ПУЭ, заземление и рабочий ноль нельзя совмещать
Но, иногда электрики не принимают во внимание этот запрет. Может возникнуть замыкание этих двух линий, что станет причиной автоматического выключения УЗО


При монтаже необходимо придерживаться всех требований безопасностиИсточник repair-need.ru

  • Погодные явления. Устройство, которое установлено на улице поддается влиянию влаги. В результате во внутреннем механизме накапливается влага, возникает утечка, и срабатывает автомат. Если в доме есть незначительные утечки тока, то молния во время грозы может их усиливать. Это тоже является причиной автоматического отключения. При очень низких температурах микросхемы устройства могут выйти из строя, и УЗО просто не сработает в случаях утечки тока.
  • Высокий уровень влажности в помещении. Если установленную проводку попытались скрыть с помощью шпаклевки, то подключать электричество следует после высыхания, иначе может сработать защитная автоматика.


Для обеспечения безопасности все провода нужно соединять правильноИсточник kakpravilnosdelat.ru

В каких случаях УЗО необходимо


УЗО в щитке

В качестве надежной защиты УЗО автоматы полезны лишь в следующих случаях:

  • при явном повреждении изоляции проводов в электроприборах;
  • при небрежном обращении с действующей электропроводкой (прямой контакт с ней при сверлении стен, например);
  • при нарушении правил обращения с электрическими приборами.

В ситуации с поврежденной изоляцией часть прямого тока начнет течь через тело человека, прикоснувшегося к проводке. В этом случае защитное устройство сразу же реагирует на обнаруженное несовпадение на входе и выходе и мгновенно отключает линию питания от нагрузки. Отключение автомата происходит настолько быстро, что ток за это время не успевает достичь опасной величины.

При сверлении стены с необесточенной проводкой ток потечет по схеме рука человека – его нога – бетонный пол – арматура заземления дома. Из-за этой утечки возникнет разница входных и выходного токов и автомат тут же сработает.

При неосторожном обращении с электроприборами дело обстоит еще проще. Если включенный в сеть фен, например, упадет в наполненную водой ванну – ток утечки через нее тут же вызовет срабатывание защиты, исключив поражение человека

То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
