Выбор и монтаж установочной коробки для гипсокартона: 2 популярных вида

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля

Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

Монтаж подрозетников

Данная работа разделена на несколько этапов, которые должны соблюдаться в строго определенной последовательности и в соответствии с данным руководством.

Выбор материалов

  • Прежде всего, необходимо выбрать правильные подрозетники под гипсокартон.
  • Для этого сначала надо определиться с материалом изготовления. Лучше всего приобретать изделия из самозатухающей пластмассы. Другие виды материалов или непрактичны или могут вызывать возгорание.
  • Далее необходимо определиться с расстоянием самой полости. Обычно установка подрозетников в гипсокартон происходит в стенах с большой пустотелостью, что часто исключает этот пункт. Однако если расстояние от стены до обшивки маленькое, то следует выбирать монтажный элемент соответствующего размера, а не стандартные по 50 мм.
  • Остальные габариты нужно подбирать в соответствии с самой пометкой.

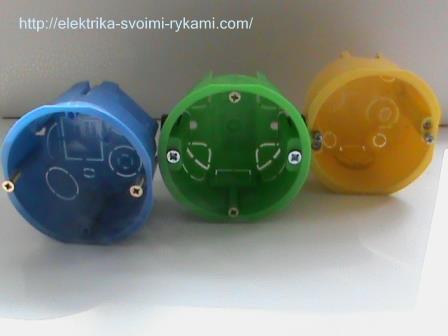

Три вида различных установочных коробок

Подготовка стены

  • Чтобы качественно установить подрозетник под гипсокартон, необходимо соответствующим образом подготовить стену.
  • Для этого многие мастера рекомендуют сначала произвести шпатлевку. Так поверхность станет крепче и будет хорошо удерживать форму при сверлении.
  • Многие инструкции, рассказывающие, как установить подрозетник в гипсокартон, советуют при этом использовать значительное количество грунтовки. Она пропитает материал, и при воздействии на него не будет крошиться содержимое листа.
  • После того как шпатлевка высохнет, необходимо приступать к проделыванию отверстия. Когда производят монтаж подрозетников в гипсокартон профессионалы, то они используют для работы специальные насадки на дрель под названием коронка. Однако если нет возможности приобрести данный инструмент, то можно воспользоваться обычным сверлом и монтажным ножом.
  • Посадочное отверстие должно быть такого диаметра, чтобы коробка вставлялась впритык. При этом стоит отметить, что размеры подрозетник может иметь разные, а значит, работать придется или целым набором коронок, или размечать стену, используя изделие в качестве шаблона.
  • После того как отверстие проделано, рекомендуется обработать его края при помощи смеси шпатлевки и грунтовки. Это их укрепит и сделает будущую розетку надежнее и устойчивей.

Сверление отверстия в гипсокартонной стене при помощи коронки

Статья по теме: Чем покрасить оцинкованное железо?

Установка

  • Перед тем как установить подрозетник по гипсокартону, необходимо удалить из него перемычки, сделав, таким образом, отверстия для ввода кабеля.
  • Потом вставляют коробку в стену и располагают в удобном для фиксации розетки положении.
  • Чтобы зафиксировать устройство, необходимо закручивать монтажные винты до тех пор, пока лапки, установленные на них, не прижмут устройство с обратной стороны листа. При этом, видео-материалы по монтажу не могут передать степень затягивания крепежа, но профессионалы советуют закручивать до появления сопротивления, а затем сделать еще пол оборота. Это необходимо для того, чтобы надежно закрепить коробку в стене и при этом не повредить гипсокартон.

Фиксация коробки при помощи шурупов

  • После этого посадочное место шпаклюют, чтобы придать всей конструкции дополнительную жесткость. Лучше всего это делать уже тогда, когда в коробку заведены провода.
  • После того, как подрозетник будет выглядеть так, как на предложенном ниже фото, работа считается выполненной, и дальше можно производить монтаж основного оборудования.

Внешний вид установленной монтажной коробки

Инструмент

Для самого простого монтажа потребуется только нож и отвертка со шпателем. Однако для профессиональной работы и многочисленных точек установки просто необходима коронка. Ее цена довольно высока, но при этом она быстро себя окупает.

Стоит отметить, что коронок необходимо иметь несколько, поскольку размеров у установочных коробок много. Причем есть еще другие виды монтажной фурнитуры, которые тоже имеют свои габариты, и, как показывает инструкция по монтажу, порой они сильно отличаются друг от друга.

Статья по теме: Водоразборная колонка возле дома

Специальная коронка под гипсокартон

Виды коробок для ГКЛ

На рынке представлено множество моделей коробок, различающихся материалом исполнения, размерами, конфигурацией.

Материал изготовления

Распаечные коробки могут быть выполнены из:

  • самозатухающего пластика (различных модификаций полипропилена, ПВХ-пластикатов);
  • металла;
  • дерева, пропитанного составом против возгорания.

Сегодня наиболее часто применяемыми являются пластиковые изделия. Цена таких приспособлений — доступная, качество — соответствует действующим стандартам.

Пластиковое изделие с крышкой для гипсокартонных стен

Форма коробок, количество мест

Производятся одноместные изделия и предназначенные для монтажа нескольких узлов. Форма коробок может быть различной — круглой, овальной, квадратной, прямоугольной.

Критерии выбора и основные требования

Современный строительный рынок предлагает большое разнообразие установочных коробок, поэтому надо знать, на что обратить внимание при выборе изделий такого типа:

Основным параметром изделий является диаметр, стандартное значение которого лежит в пределах 68-72 см, однако существуют и другие разновидности. Конкретный выбор зависит от используемых электротехнических приборов. Еще одним важным параметром можно назвать высоту подрозетника. Это значение должно соответствовать расстоянию от основной стены до гипсокартонного листа.

Геометрия

Наибольшей популярностью пользуются изделия в форме цилиндра. Также изделия могут иметь квадратную, прямоугольную или овальную форму. Геометрия, отличная от цилиндра, имеет одно преимущество: гораздо больший объем. Это позволяет разместить внутри устройства много проводки.

Количество ячеек

В большинстве случаев установочная коробка представлена в одиночном варианте. Но бывают ситуации, когда необходимо рядом разместить несколько розеток или выключателей. В этом случае можно использовать подрозетники, состоящие из двух, трех и даже четырех гнезд. Такие изделия удобны, но их монтаж более сложен. Решить проблему помогают одиночные элементы, имеющие специальные соединители.

Материал изготовления

Этот критерий особенно важен при выборе установочных коробок, поэтому к нему предъявляются особые требования. Если изделие изготовлено из пластмассы, то материал должен быть достаточно прочным. Пластмассовая коробка должна быть жесткой, а не хрупкой. Элемент должен быть отлит аккуратно, чтобы на поверхности не наблюдалось подтеков. Предпочтение лучше отдать пластиковым коробкам с такими же фиксирующими скобами. Крепежные элементы должны быть ровными и надежными. Материал для изготовления установочной коробки в гипсокартонные стены должен отвечать требованиям пожарной безопасности. Чтобы предотвратить возгорание от короткого замыкания, необходимо выбирать изделия из самозатухающей пластмассы.

Монтаж розетки и выключателя на примере серии Sedna от Schneider Electric

ПОДГОТОВКА К РАБОТЕ. РАЗМЕТКА И СВЕРЛЕНИЕ

(1).

На место предполагаемого размещения пары розетка-выключатель наносим разметку по уровню (вертикаль и горизонталь) (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). Дрелью со специальной коронкой высверливаем гипсокартон (6).

Обратите внимание, что при проведении всех стадий монтажа электроустановок электрическая проводка должна быть обесточена, и в этом необходимо дополнительно убедиться. Монтажным ножом удаляем перегородку, возникшую между отверстиями (7), и вытаскиваем провода наружу

МОНТАЖ УСТАНОВОЧНОЙ КОРОБКИ

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11, 12). Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем (13). Далее заводим кабель в коробки (14).

Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (15).

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

Розетки и выключатели, в частности изделия Schneider Electric серии Sedna, устанавливают в монтажные коробки двумя вариантами: 1) крепеж винтами на монтажной коробке с помощью суппорта (монтажной пластины) изделия, 2) крепеж монтажными лапками. Второй вариант может использоваться как дополнительное крепление.

Опять же заметим, что все работы должны производиться при снятом напряжении, о чем стоит удостовериться непосредственно в месте монтажа с помощью измерительного прибора или тестера напряжения.

Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно зачистить жилы кабеля согласно маркировке на изделиях, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16).

С розетки с помощью отвертки снимаем лицевую панель (17, 18, 19), жилы кабеля заводим в клеммные зажимы (20), затягиваем винты клемм (21). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта (22, 23, 24), фиксируем с помощью поворота изделия (25). Придерживая розетку, затягиваем винты, но не до самого упора.

Лишнюю жилу кабеля, предназначенного для выключателя, изолируем на оболочке кабеля (26). Кстати, эту жилу нельзя назвать лишней. В случае, если вы захотите заменить лампы, например на низковольтные галогенные, или вам потребуется регулировка мощности этих ламп (то есть понадобится применить специальное устройство — диммер), у вас не возникнет никаких проблем. Но это уже совсем другая тема.

Далее монтируем выключатель (27). Снимаем клавишу и вынимаем специальный адаптер с внутренней стороны клавиши (одна из особенностей серии Sedna) (28, 29, 30).

Зажимая кнопки быстрозажимных контактов пальцами (31, 32), заводим жилы кабеля. Аналогично розетке производим установку выключателя в монтажную коробку (33, 34, 35). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки (33, 36) до конца.

Подтягиваем винты монтажных лапок для более жесткой фиксации (37). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

ФИНАЛЬНЫЕ РАБОТЫ

Устанавливаем двухпостовую рамку (38), лицевую панель розетки, фиксируя ее винтом (39, 40). Перед тем как надеть крышку выключателя, следует установить адаптер выключателя (41), вжав его до характерного щелчка. Далее с небольшим усилием защелкиваем клавишу (42, 43). На этом монтаж считается завершенным.

Установка подрозетников и предшествующие ей приготовления

Как и в большинстве строительных работ, в которых фигурирует гипсокартон, прежде чем будет начата установка подрозетников в гипсокартон, следует провести некоторые манипуляции с самой стеной. Для этого в первую очередь вам понадобится шпатлевка и особый вид грунтовки, которая способна пропитывать гипсовый лист.

Итак, все проводимые действия будут укладываться в несколько пунктов:

  1. Для начала стоит обработать стену вышеупомянутой грунтовкой и подождать, пока она впитается и высохнет. Делается это при помощи обычного строительного валика и не вызовет никаких сложностей даже у начинающего строителя.
  2. После высыхания грунтовки наступает время шпатлевки. Ее стоит наносить широким шпателем нетолстым слоем, дабы придать листу гипсокартона большую жесткость и избежать его крошения во время просверливания отверстий для подрозетников.
  3. Завершающим этапом является разметка поверхности, для которой вам понадобятся ваши подрозетники для гипсокартона. Зачастую диаметр отверстия равняется 45 миллиметрам, однако случаи бывают разные и лучше всего разметку делать, прикладывая к стене купленные модели установочных коробок.

Рейтинг лучших подрозетников для гипсокартона

С3Е2 для полых стен

Отличное изделие по доступной цене, которое продается во многих строительных магазинах. Изготовлено из прочных материалов, которые показывают высокую устойчивость к различным воздействиям. Срок работы – 240 месяцев.

подрозетник С3Е2 для полых стен

  • Небольшая цена;
  • Качественный пластик;
  • Долговечность.

class=’s-article__points-list’>

GUSI С3Е3 Нг

Качественный короб, выполненный из негорючих материалов. Отличается приятным цветом, а также хорошей степенью защищенности. Кабель-канал человеку придется выпиливать самостоятельно.

Средняя цена – 25 рублей.

подрозетник GUSI С3Е3 Нг

  • Универсальность;
  • Оптимальные размеры;
  • Небольшая цена.

class=’s-article__points-list’>

Schneider Electric D65

Надежная модель европейского производства, которая подойдет для гипсокартонных стен. Корпус изготовлен из качественного пластика, который не портится от длительного воздействия. Для удобства есть отверстия для проводки.

подрозетник Schneider Electric D6

  • Фирменный производитель;
  • Небольшая цена;
  • Есть специальные отверстия.

class=’s-article__points-list’>

Gusi Electric С3E3

Более дорогой вариант, который обеспечит человека надежностью и прочностью на весь период эксплуатации. Корпус изготовлен из полипропилена. Способ монтажа – скрытный.

Средняя цена – 42 рубля.

подрозетник Gusi Electric С3E3

  • Качественный материал;
  • Отверстия для проводки;
  • Хорошая фиксация.

class=’s-article__points-list’>

Монтаж распаечной коробки

Видео в этой статье поможет узнать все тонкости проведения монтажа.

https://youtube.com/watch?v=Vx-TvquAQ8c

Проводка размещается до того, как будет произведена облицовка установленного каркаса гипсокартоном.

Прокладка электропроводки, затянутой в гофротрубу, в металлическом каркасе стены

Установка распределительных коробок выполняется после окончания обшивки стен листами гипсокартона. Монтаж изделий в полую стену относится к устройству закрытого типа проводки.

Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок.  Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера.

Коронка для работы с гипсокартоном

При отсутствии коронок можно обойтись дрелью или строительным ножом. Но в этом случае процесс немного затянется, кроме того, края гипсокартона не будут идеально ровными.

Отверстие можно вырезать и ножом

Помимо инструмента для устройства отверстий, не обойтись без уровня, маркера, шуруповерта или отвертки.

Пошаговая инструкция по установке распаечных коробок:

Этап работы Иллюстрация Составляется схема, на которую наносится расположение узлов соединения кабеля, выключателей и розеток (по стенам и потолкам проводка протягивается по четким линиям, вертикальным или горизонтальным, которые необходимо запомнить, чтобы не случилось аварии при последующих облицовочных работах).

Расположение электромонтажных элементов

Наносится разметка в местах предполагаемой установки изделий. Перед проведением монтажа коробок гипсокартон рекомендуется загрунтовать, чтобы он не крошился.

Разметка мест расположения коробок

Используется коронка для гипсокартона. В ГКЛ своими руками высверливается отверстие. Края его следует отшлифовать, прогрунтовать и зашпаклевать. Производится примерка коробки. Она должна входить в отверстие с небольшим усилием.

Коронка по гипсокартону 68 мм для устройства отверстия под распределительную коробку

Достаются провода, протягиваются в распределительную коробку.

Извлеченные наружу провода

С помощью отвертки или шуруповерта коробка надежно фиксируется в стене

Затягивание болтов, которые регулируют расположение лапок, следует проводить до тех пор, пока изделие не будет надежно прижато к стене (но важно не переусердствовать, чтобы не повредить саму коробку и гипсокартон). Выполняется соединение проводки

Соединенные концы проводов

Края короба шпаклюются

Конструкция закрывается крышкой.

Готовая коробка, закрытая крышкой

Все виды работ по устройству электрической сети в помещении неразрывно связаны с монтажом коробок для коммутации проводов. Они являются важным звеном, и грамотное их размещение позволит качественно обеспечить объект электричеством. Установить коробки распределительные для гипсокартона, как можно было убедиться, может человек, даже не обладающий специальными знаниями и навыками.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

  1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
  2. Размер коронки для стандартного подрозетника 68 мм.
  3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
  4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
  5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Выбор материала и размеры подрозетника

Потребность в электрификации помещений, выполненных из гипсокартонных стен и потолков привела к созданию специальных аксессуаров, позволяющих монтировать электрические выключатели, розетки и другие средства энергообеспечения с учётом специфики материала.

Одним из из таких аксессуаров является подрозетник для установки розеток и выключателей в гипсокартоновую перегородку.

Коробка электромонтажная (электротехническая) – это устройство, которое предназначено для прокладки, соединения и развода электрических кабелей. Применяется при электрификации зданий внутренними и наружными линиями электропередачи.

Установочная электротехническая коробка круглой формы

Электромонтажные коробки подразделяются на два вида: коробки распределительные и коробки установочные.

Первые предназначены для монтажа точки разветвления проводов, вторые для установки выключателей или розеток подачи напряжения. Установочные коробки, кроме своего прямого назначения, могут играть роль распределительной коробки.

Существуют металлические и пластиковые электрические коробки, на бытовом языке называемые подрозетниками. Наиболее широкое применение получили коробки из полипропилена, благодаря низкой себестоимости и прекрасным диэлектрическим свойствам.

По конструкционным особенностям подрозетники делятся на две категории.

  • установочные коробки для полнотелых стен
  • установочные коробки для пустотелых стен

Отличие их заключается в том, что подрозетники, предназначенные для монтажа в пустотелых стенах, снабжены зажимным механизмом, который позволяет надёжно закреплять коробку в стене.

Закрепляется в стене при помощи зажимного устройства

На всей территории Европейского континента принят единый стандарт внутреннего поперечного сечения подрозетника, который составляет 68 мм. Благодаря этому, установочные коробки являются универсальным монтажным устройством для всех видов розеток и выключателей.

Различные производители электротехники, выпускают подрозетники имеющие незначительные отличия в форме, цвете и плотности пластика. Могут отличаться форма и материал, из которого сделан зажимной механизм, представляющий из себя две «лапки» на подвижных резьбовых фиксаторах.

Для установки двух и более коробок в одном месте, используются «батареи» подрозетников, скреплённых в единый блок специальными соединителями. Такие блоки применяются в местах, которые используются для подключения большого количества потребителей. Например, в кухне над рабочим столом или для подключения оргтехники в офисных помещениях.

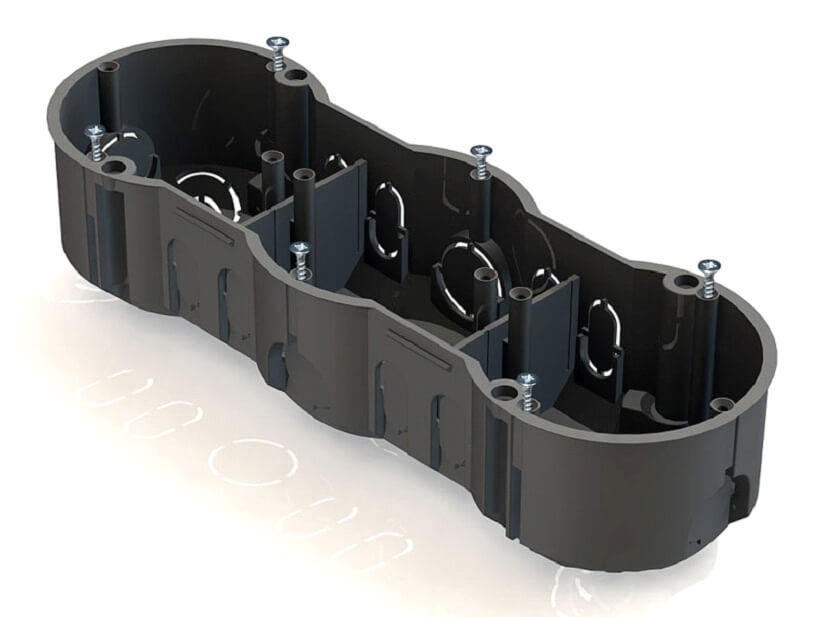

Блок подрозетников для установки трёх розеток

Кроме традиционно круглых установочных коробок, бывают также коробки квадратной формы, прямоугольной или овальной.

При выборе нужной формы подрозетника учитывается конкретная ситуация, в которой будет производиться монтаж.

Квадратные и прямоугольные подрозетники используются в том случае, когда внутри устанавливаемой точки, планируется дополнительная разводка кабелей. Это связано с тем, что внутренний объем таких коробок больше. Фактически, эти разновидности подрозетников, совмещает в себе функции раздаточной и установочной коробки одновременно.

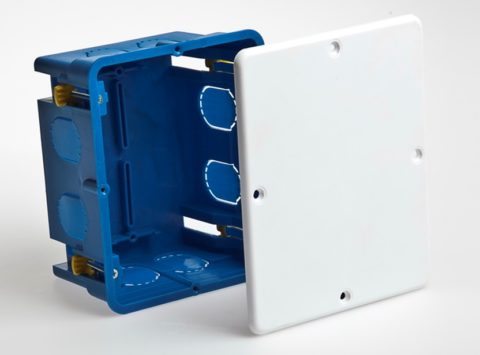

Один из видов подрозетника квадратной формы

Овальные подрозетники применяются при монтаже двух и более розеток или выключателей в одном месте, заменяя собой сборные блоки. Их выгодно использовать в тех случаях, когда розетки расположены вертикально.

Используется электротехническая коробка овальной формы

Выбор расположения розеток и выключателей на стенах

При выборе места под выключатель и розетки в гипсокартоне необходимо основываться на их удобстве в дальнейшей эксплуатации, то есть в те места, где в дальнейшем будут установлены электробытовые приборы (кондиционеры, холодильник, телевизор и т.д.), а также гармонично вписывать их в общий интерьер помещения.

Тенденции и времена меняются. При выборе расположения в нынешнее время, рекомендуется Европейский стандарт.

  • Рекомендованная высота розеток от пола – 30 см.
  • Рекомендованная высота розетки над кухонной столешницей – 120 см.
  • Рекомендованная высота розетки для стиральной машины 1 метр.
  • Рекомендованная высота выключателей – 80 см (На уровне опушенной руки).

Но в некоторых случаях допускается отклонение от нормы, то есть в тех местах, где это удобно и оправдано. К примеру, если у вас плоско экранный телевизор и установлен кронштейном верхней части стены, то оптимальным вариантом будет установка розетки также высоко за телевизором или же рядом с ним (согласитесь, ведь неприятно видеть, как черный электрический кабель свисает вниз по стене).

Советы как установить розетки в стену из гипсокартона своими руками видео

Также можно взять, к примеру, и Сплит систему. Устанавливается она обычно в верхней части помещения, в таком случае оптимальное место для розетки будет рядом с прибором.

Способы монтажа проводки под ГКЛ

Ниже рассмотрены четыре варианта прокладки проводки под гипсокартонными стенами.

Если листы приклеены к базовой стене

В строительстве данный метод отделки можно сравнить с нанесением обычной штукатурки: между стеной и отделочным материалом есть лишь тонкий адгезивный слой. Поэтому для укладки проводов придется штробить стены. В отличие от оштукатуренных стен, штробы можно делать менее глубокими. Однако помните: расстояние между внутренней частью гипсокартона и внешней защитой провода должно быть от 5 мм и выше.

Штробы в гипсокартоне под проводку

Переходим к подрозетникам. Существуют изделия двух типов: внутренние и наружные. Наружные крепятся прямо к поверхности стены (в нашем случае — гипсокартону). Для внутренних нужно проделать углубление в базовой стене на 20 мм. Кабель прячется в штробах, конец размещается в виде кольца прямо в заранее проделанной «ямке» для подрозетника. Углубление в гипсокартоне сверлится уже после завершения отделочных работ (главное, не забудьте пометить, где находится углубление под розетку).

Если монтируются простые коробки для электроустановочных изделий, то углубления в гипсокартоне следует проделывать заранее. Диаметр следует подбирать с запасом на 5–10 мм, учитывая размеры устанавливаемого изделия. Дальнейшие действия аналогичны предыдущему методу: спрячьте кабель в штробах, из его конца сделайте кольцо и разместите в углублении.

Крепление подрозетников в гипсокартоне

Гипсокартон закреплен на специальном металлическом каркасе (отсутствует изоляция)

По данному методу электрическая проводка под гипсокартоном устанавливается между стеной и отделочным ГКЛ. Нужно создать углубления в профиле, затем обработать все края, используя наждачную бумагу, что защитит провод от повреждения изоляционного слоя. Далее протяните кабель по заранее выбранной схеме.

Независимо от использования кабеля с трехслойной оболочкой или изделия в гофре, протягивая его через профиль, в отверстиях разместите специальные втулки. Если не хотите покупать, то сделайте эти предметы самостоятельно, используя обрезки труб. На внешней поверхности ГКЛ нужно нанести схематическое отображение разводки

При вкручивании саморезов важно, чтобы крепежные элементы располагались с отступом от кабеля не менее 100 мм. Это снизит риск повреждения провода и вероятность образования короткого замыкания

Шуруп может стать проводником фазы, передав ее на металлический каркас для крепления гипсокартона. Важно выполнить качественное заземление профиля.

Старайтесь размещать кабель подальше от самого гипсокартона. Отведите его как можно дальше от мест, где будет выполняться сверление.

Другой вариант монтажа проводов — фиксация на несущей стене при помощи специальных клипс. Нужно проделать в стене отверстия с соблюдением технологических промежутков. В таком случае вероятность повреждения кабеля сводится к минимуму. Любой разрыв профиля отображается на разметке, чтобы избежать вкручивания саморезов в пустоту. В случае вертикальной установки кабель фиксируется клипсами или стяжкой к самому профилю.

Наличие утеплителя между листом и базовой стеной

Данный процесс монтажа электрической проводки идентичен предыдущему варианту, однако нужно соблюдать некоторые меры пожарной безопасности. Если изоляцией является минеральная вата или другой негорючий материал, можно действовать по методу выше. Достаточно аккуратно разместить утеплитель рядом с кабелем. Если материал характеризуется какой-то пожарной опасностью, то провода следует прятать в металлических гофрах. Подойдут трубки из пластика, не поддерживающего горение. Желательно устанавливать втулки, о которых писалось выше.

Прокладка кабеля в утеплителе

Утеплитель и гипсокартон усаживаются на клей к базовой стене

Если утеплительный материал является жестким (относится к конструкционным), то можно обойтись без металлического профиля. В таком случае утеплитель и гипсокартон по очереди крепятся к стене при помощи специального клея. Образуется определенный воздушный зазор между базовой стеной и утеплителем. Кабель прячется в штробах. Альтернативный вариант — проделывание каналов в самом утеплителе. Поверх изоляционного материала наклейте листы. При допустимой толщине готовой сэндвич-панели возможен монтаж подрозетников с креплением на несущей стене.

Монтаж проводов под гипсокартоном с утеплителем

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надежное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространенной причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике. Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к ее выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Можно купить фрезеры с разными диаметрами. Наиболее популярным является диаметр 6,8 мм. Он соответствует диаметру установленной коробки. С помощью такого инструмента отверстие может быть разрезано точно и быстро. После измерения желаемого расстояния необходимо пометить контуры и центр пластиковой коробки в выбранном месте на стене карандашом.

Если планируется установить несколько коробов, рядом друг с другом, расстояние между их центрами, обозначенное по стандартам, должно быть 7,1 см. Существуют определенные нормы монтажа. Они установлены с целью удобства пользования электроточками, соблюдению норм безопасности. Принятые стандарты: Совет. Прежде чем приобретать установочные коробки, определитесь с видом электропотребителей и фурнитуры к ней. В этом случае гарантировано подберете размеры всех составляющих, которые совпадут по техническим характеристикам, габаритам. Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне.

Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора.

Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.

  • Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
  • Строительный уровень и маркер для разметки отверстий.
  • Индикаторная отвертка для проверки напряжения в сети.
  • Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.

Коробка российского производителя предназначена для скрытой проводки. Имеет вес 5 г, с диаметром 65 мм и глубиной 45 мм. Фурнитура полипропиленовая. Стоимость одной единицы товара 12 руб.

Если обратить внимание, то розетки, которые готовят под гипсокартон, устанавливаются не так, как в бетон. Здесь фурнитура отличается. Хорошо видны 4 винта, 2 из которых утоплены, а 2 снаружи

Отличительная деталь данного вида подрозетников – регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона

Хорошо видны 4 винта, 2 из которых утоплены, а 2 снаружи. Отличительная деталь данного вида подрозетников – регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона.

Второй – навесной. И третий – специальный для гипсокартонных стен.

Дополнительная информация по теме:

  • Потолки из гипсокартона фото с элементами натяжного зал
  • Двухуровневые натяжные потолки из гипсокартона с подсветкой в зал фото
  • Сделать перегородку из гипсокартона если ремонт сделан
  • Фото на квадратных потолках из гипсокартона потолки
  • Можно ли сделать кукольный домик из гипсокартона
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
