Трубы для дымохода: 7 вариантов изготовления дымоотводящей системы

Что такое дымоход

Дымоход представляет собой трубу, которая выводит продукты сгорания из печи в атмосферу. Он создает естественную тягу, при которой воздух для работы котла поступает в топку, а вредоносные газы удаляются из нее. Дымоотводные трубы бывают разных видов в зависимости от выбранной схемы монтажа.

Хороший дымоход должен соответствовать следующим характеристикам:

1. Наличие оптимальной тяги.
2. Качественное сгорание топлива.
3. Его структура должна быть долговечной и прочной.
4. Хороший и быстрый прогрев стен.
5. Преодоление порога образования конденсата за минимальное время.
6. Отсутствие сложностей в монтаже.

Утепление дымохода

В основе утеплителя применяется базальтовая вата, характеризующаяся повышенной огнеупорностью. Ее оборачивают вокруг канала несколькими слоями и крепят при помощи хомутов или проволоки.

Данные материалы не подвержены воздействию высоких температур, поэтому дымовая труба может функционировать при температуре до 1 тысячи градусов. Но базальтовая вата нуждается в дополнительной изоляции от влаги, поскольку она будет повышать показатели теплоотдачи.

Перед тем как устанавливать и стыковать части дымохода, необходимо тщательно изучить готовые проекты и эскизы, провести черновые и окончательные расчеты. Отсутствие практических навыков легко решается вызовом профессиональной службы, предоставляющей услуге по формированию дымовых труб. Специалисты рекомендуют решать подобные вопросы на фазе возведения дома.

Изготовление металлического дымохода своими руками

Дымоход можно изготовить самостоятельно. Но актуальным остается вопрос, из чего его сделать. В домашних условиях решение только одно — пластичные листы жаростойкой стали, которые легко можно загнуть, чтобы сформировать прочный шов замкового типа.

У самодельных моделей один минус — их можно сделать лишь одноконтурными.

Особенности монтажа своими руками

Процесс установки любого дымохода:

Определение схемы разводки контура дымохода, подготовка проходных отверстий сквозь стену или межэтажное перекрытие и кровлю. Дымовая труба может размещаться внутри или снаружи дома. Первый вариант позволяет продлить срок службы дымохода и использовать тепло трубы для отопления. Но здесь же следует учитывать, что дымовая труба, размещенная в доме, повышает риск пожара, значит, требует соблюдения мер пожаробезопасности:

Места проходов должны гильзоваться, заполняться огнеупорными материалами, подшиваться металлическими листами.
При выводе шахты через крышу важно держаться как можно дальше от стропильной системы (не менее 20 см с каждой стороны).
Для герметизации мест прохода трубы сквозь кровельное покрытие используются только негорючие термостойкие материалы — листы оцинковки, металлизированные самоклеящиеся ленты или специальные полимерные фартуки (крызы). Участки примыкания труб дополнительно герметизируются герметиком для наружных работ.. Сборка шахты:

Сборка шахты:

1. Сборка всегда выполняется снизу вверх от отводного патрубка теплогенератора, причем на этом отрезке труба должна быть одностенной.
2. Фиксация отдельных элементов выполняется специальными хомутами, фланцами, термостойким герметиком, выдавливания излишков которого внутрь контура следует избегать.
3. В нижней части магистрали обязательно устанавливается конденсатосборник, оборудованный сливной арматурой, инспекционно-прочистной люк.
4. Все вертикальные контуры должны собираться «по конденсату» (раструбом вверх), а горизонтальные — «по дыму» (раструбом вниз).
5. По всей длине дымоотвод крепится к стене посредством специальных поддерживающих кронштейнов.
6. Сверху на оголовок трубы устанавливается защитный зонтик или дефлектор и обязательно искрогаситель.
7. При подъеме дымохода над кровлей на высоту свыше 1,2 конструкция обязательно дополняется фиксирующими растяжками.

Утепление дымоходного канала.

Утепление дымохода

Чем горячее воздух, тем лучше тяга и меньше вероятность выпадения конденсата, именно утепление дымовой магистрали позволяет улучшить работу контура.

В качестве утеплителя используются негорючие материалы:

• Для стальных дымоходов — минеральная базальтовая или стекловата.
• Для бетонных, кирпичных и керамических дымоотводов — пенобетонные, древобетонные или костробетонные блоки, укладываемые между дымоходным каналом и облицовочным материалом контура.

Минеральноватными матами оборачивается труба, плотно фиксируется термостойкими хомутами или вязальной проволокой. Поверх минеральноватного утеплителя на трубе устанавливается кожух из металлического листа, который декорирует дымоходный контур, предотвращает попадание в окружающую среду вредного для человека микроскопического каменного или стекольного волокна. Все торцевые элементы дымохода должны плотно закрываться заглушкой.

Участок стальной трубы, примыкающий непосредственно к теплогенератору, утеплять нельзя. Нагрев этого элемента столь высок, что перегрев спровоцирует прогорание металлического контура.

Уход и обслуживание дымохода из нержавейки

 Чтобы дымоход работал исправно долгие годы, пользуйтесь им с учетом простых правил:

• перед первым розжигом проверьте систему на наличие посторонних предметов, в качестве которых часто выступает строительный мусор, случайно оставленный при монтаже;
• никогда не сжигайте в печи бытовые отходы – копоть и сажа быстро засоряют систему;
• не используйте смолистые дрова – оседающие при сгорание смолы накапливаются в дымоходе за считанные дни.

Текущий уход за дымоходом крайне прост:

• проверять на наличие сажи через ревизионный элемент;
• своевременно чистить;
• следить за состоянием трубы на крыше.

Последнее актуально в первую очередь для металлической кровли. Нередко в таких конструкциях труба начинает ржаветь. А значит хозяину дома необходимо будет принимать срочные меры – покупать новый элемент на замену или реанимировать повреждённый.

Подбираем дымоход видео

Изготовление дымохода своими руками

Еще одним вариантом является изготовить дымоход самостоятельно. Но стоит помнить, что самостоятельно можно изготовить только одноконтурную модель. Для выполнения работ своими руками необходимо:

• Подобрать диаметр трубы в соответствии с нормативными требованиями, так как маленький диаметр трубы не создаст необходимую тягу, а большой приведет к увеличению расхода топлива.
• Толщина трубы, которая применяется для изготовления дымохода должна быть более 0,25 мм: чем горячей дым, тем толще необходима труба.

При изготовлении дымохода можно также использовать листовую сталь, которая нарезается в соответствии с требуемыми размерами и крепиться с помощи сварки.

Виды и конструкции стальных дымоходов

Дымовые трубы производятся из следующих типов стали:

• Легированной (с эмалевым покрытием и без).
• Зеркальной нержавейки.
• Оцинкованной.

Стальные дымоходы бывают 2 моделей:

Одностенные (однотрубные). Простые жёсткие или гибкие гофрированные трубы и фасонные элементы к ним толщиной в одну стенку (0,5 – 1,5 мм) способны выдерживать нагрев до 1100⁰C. Преимущественно используются в качестве вкладышей в кирпичные дымоходные шахты. Могут выступать и в роли самостоятельного конструктивного элемента, однако в данном случае потребуется проведение дополнительных работ по их термоизоляции и утеплению.

Двустенные (двухтрубные). Так называемые сэндвич-дымоходы или коаксиальные состоят из двух труб разного диаметра и, как правило, разного уровня термоустойчивости, вставленных одна в другую.

Пространство между ними заполняется огнестойким изоляционным материалом (чаще всего базальтовой минеральной ватой), выполняющим несколько функций:

1. Утепление трубопровода при его размещении на улице.
2. Предотвращение образования конденсата.
3. Обеспечение нормального уровня тяги.

Отличаются более длительным периодом эксплуатации, а также самобытностью и эстетичностью, что избавляет от необходимости их закрытия декоративным кожухом.

Различаются дымоходы и по типу конструкционного решения:

Расположение дымоходного контура внутри или снаружи помещения. Размещение дымоотвода в доме более трудоёмкий процесс, предполагающий его прокладку сквозь перекрытия и вывод через кровлю. Во многом такая концепция оправдана большим коэффициентом теплосбережения, возможностью обустроить самую простую и более эффективную прямую строго вертикальную конфигурацию. Однако этот способ самый пожароопасный, кроме того труба съедает полезную площадь в комнатах, через которые она проходит.

Вывод трубы на улицу через отверстие в стене дома и крепление к фасаду посредством кронштейнов существенно снижает индекс пожароопасности. Однако в данном случае потребуется проведение дополнительных работ по утеплению контура, а в районах с сильными морозами возникает необходимость строительства внешней кирпичной шахты в качестве комплементарного утепляющего кожуха.

По углу наклона контура на: прямостоящие (строго вертикальные), наклонные и содержащие горизонтальные участки. Самой эффективной признаётся первый вариант. Наклоны и горизонтальные плоскости ухудшают тягу в контуре, поэтому их установка должна осуществляться в строгом соответствии со строительными нормативами.

По форме дымоходы могут быть круглыми, овальными, квадратными и прямоугольными. Наилучшим считается круглое сечение, обладающее превосходными аэродинамическими характеристиками. Квадратные и прямоугольные форматы способствуют снижению скорости движения воздушной массы внутри контура из-за образования в углах завихрений. Кроме того именно по углам откладывается большее количество сажи.

Монтаж сэндвич системы для отвода дыма

Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.

Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

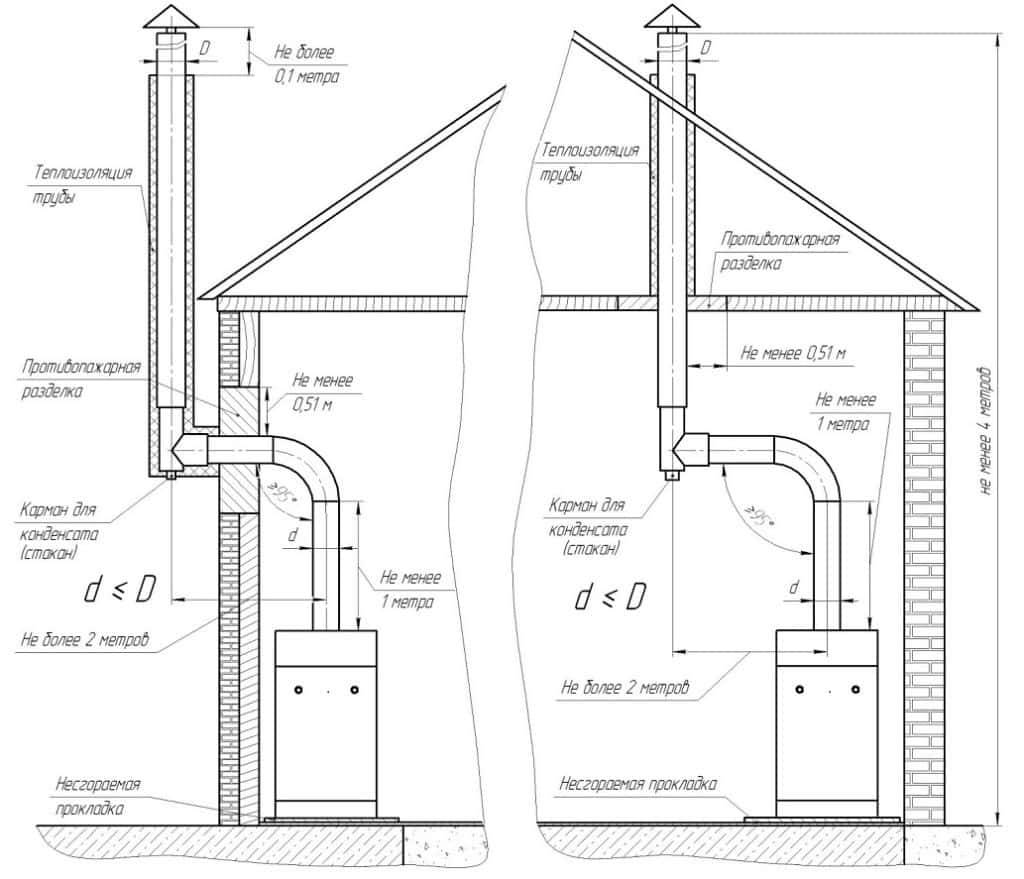

Схема монтажа сэндвич дымохода

Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.

Рисунок — Схема монтажа

Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.

Шаг 1 – сборка элементов дымоходной трубы

Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.

К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер

Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.

Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.

Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы

Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.

Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.

Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства

К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.

Шаг 2 – прохождение потолочных и стеновых перекрытий

Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).

Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой

Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.

Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.

Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации

Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.

При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.

Шаг 3 – прохождение системы через кровлю

При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.

Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.

Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно.  Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Установка дымохода для бани из сэндвич трубы

Дымоотвод из стальных труб является оптимальным вариантом в соотношении цена-качество, и требует наименьших трудозатрат.

Предварительная подготовка: измерения диаметра, выбор инструментов

Перед тем, как браться за самостоятельную установку дымохода, необходимо уделить время тщательной проектировке этого предприятия:

1. Измерьте расстояние между коньком крыши и патрубком печи, затем прибавьте еще 50 см и получите общую высоту дымохода.
2. Разделите трубу на верхнюю и нижнюю части, которые в дальнейшем будут крепиться хомутом на средней высоте чердака. Верхнюю часть утеплите.
3. Рассчитайте размер защитного кожуха по формуле d * 3,14 + 30 мм, где d — диаметр трубы с учетом утеплителя.
4. Сделайте две оцинкованные заготовки для обеих частей. Их размер должен быть чуть больше, чем отверстия в перекрытиях.
5. Заготовьте металлическую полоску для хомута шириной в 20 см, а ее длина вычисляется по формуле P + 30 мм, где P — окружность внешней трубы.
6. Вырежьте 4 кольца из оцинковки, которыми в дальнейшем будет закрепляться утеплитель.
7. К нижнему краю верхней трубы приварите полоску шириной в 4 см, в которую будет вставляться верхний торец нижней части трубы.

Кроме того, в работе вам пригодятся такие инструменты:

• болгарка;
• набор слесарных инструментов;
• оцинкованный лист с толщиной 0.8 мм;
• лист стали с толщиной 2 мм;
• ножницы по металлу;
• металлическая труба из нержавеющей стали;
• минеральная вата.

Порядок и правила выполнения работ своими руками. Где ставить шибер?

Тщательно подготовившись, можно приступать к монтажу и установке дымоотвода. Для этого следует выпилить в потолке и кровле отверстия размером 450*450мм.

По этим же размерам нужно вырезать две металлические заготовки. В одной из них делается круглое отверстие, в другой — овальное (она крепится к скату крыши).

На трубу надевается утеплитель и крепится оцинкованным кожухом, а торцы прикрываются металлическими кольцами с вогнутыми внутрь краями. Затем она насаживается на патрубок печи, а ее верхняя часть помещается в проход на потолке. После чего отверстие закрывается заготовкой из оцинковки.

В проход, расположенный на кровле, помещается труба с приваренной полоской металла. Нижняя и верхняя часть насаживаются друг на друга и плотно скрепляются хомутом. С внутренней стороны крыши отверстие закрывается металлической пластиной

Очень важно заполнить свободное пространство между дымоотводом и перекрытиями каким-либо негорючим веществом: асбестом, керамзитом, глиной

Стоит упомянуть такое устройство в дымоходе, как шибер. Оно позволяет регулировать воздушные потоки и чаще всего имеет форму металлической задвижки.

Важно! Шибер необходим в домовых печах для более продолжительного сохранения тепа. В банных же его наличие не обязательно, и считается пережитком прошлого

В качестве завершающего этапа установки необходимо добротно протопить печь дровами. Тем самым вы проверите работоспособность дымоотвода: если не чувствуется посторонний запах дыма и нигде не летят искры, то установку можно считать успешной.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно.  Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

• составления проекта прокладки дымохода;
• получения специального согласия органов контроля;
• приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять , выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

Конструктивные особенности дымохода в бане

Дымоходы для банной печи отличаются конструктивными особенностями. При этом следует учитывать такие особенности:

• Дымоход — это вертикальное сооружение, которое монтируется в бане или на фасаде. Его главная задача заключается в отведении продуктов сгорания топлива с определенной скоростью, которой хватает для поддержания естественной тяги.
• Правильно созданная конструкция помогает быстро нагревать баню, поддерживать в ней микроклимат и экономно расходовать топливо.
• К самым распространенным проблемам дымоотводных каналов относят слишком сильную тягу, что провоцирует быстрое прогорание топлива без соответствующего нагревания парной. Также тяга может быть слишком слабой. При этом в топку попадает недостаточное количество кислорода. Это приводит к прерыванию процесса горения и снижению теплопроводности печи.

Правильный монтаж дымоотвода обеспечивает собственную безопасность и максимально длительный период эксплуатации.

Металлические дымоходы – современные «сэндвичи»

Самый простой и дешевый вариант – установить в баню металлический дымоход. Единственное его существенное преимущество – это сильный нагрев трубы, благодаря чему на нее можно навесить бак для воды и пользоваться горячей водой бесплатно. И в этом же кроется его единственный существенный недостаток – все тот же нагрев, который для дымохода отнюдь не плюс.

Единственный хороший вариант использования таких труб – это сэндвич-системы, когда одна металлическая труба вставляется в другую, а между ними прокладывается теплоизоляционный материал. Внешняя поверхность в этом случае нагревается минимально, тепло на протяжении всего дымохода удерживается отлично, а потому конденсат на внутренней поверхности почти не образуется.

Основные достоинства сэндвич-дымоходов

1. – в устройствах предусмотрено круглое сечение, которое считается оптимальным для выведения газов в атмосферу,
2. – внутренние стенки каналов характеризуются практически идеальной гладкостью, что исключает образования конденсата и скопление твердых продуктов горения,
3. -установка дымохода из больших элементов намного проще, например, строительства того же устройства из кирпича.

камина с мраморным порталом

• – образование конденсата свелось к его минимальной отметке,
• – за равномерной температуры внутри дымохода сильно выросли показатели нужной устойчивой тяги,
• -так как нет перепадов температур и ее сильного повышения кожух конструкции не являет опасности для жильцов дома,
• – таким образом, дымоход вполне может устанавливаться внутри здания, а это экономия денежных средств на монтаж и жилое пространство внутри дома,
• – для проведения дымохода через стены дома, а также выведение через кровлю и перекрытия нужно организовать меньшие размеры, чем, например, при выведении стандартных одностенных труб. Помимо всего прочего, можно купить и смонтировать специальные проходные блоки.
