Принцип и особенности работы

Устройство успешно применяется для электродуговой сварки. Сваривание происходит постоянным током с использованием штучных электродов в ручном режиме. Для этой модели совместимыми являются электроды малой и средней интенсивности.

Аппарат, получая на входе от сети переменное напряжение, преобразует его в постоянное. На следующем этапе, он полученное постоянное напряжение преобразует на выходе в высокочастотное.

Особенности конструкции позволяют при работе устройства регулировать сварочный ток. Для этого используется принцип широтно-импульсной модуляции.

Для тех, кто пока не знаком с аппаратами подобным Ресанта САИ 190 — инструкция по применению будет полезным подспорьем, которое содержит полезную информацию об особенностях его работы.

Конструкция

Каждая модель САИ 190 оборудована удобной рукояткой и ремнем для переноса на плече, что в сочетании с небольшим весом модели (до 5 кг) и компактными размерами позволяет ее с комфортом переносить.

Также все они имеют класс безопасности IP 21, что обеспечивает относительно безопасную работу пользователя и незначительное сопротивление к негативным проявлениям окружающей среды, таким как загазованность, запыленность и повышенная влажность. Однако устройство имеет защиту от перегревания с автоматическим отключением питания.

Охлаждение воздушного типа модернизировано и производится при помощи спаренных вентиляторов, что позволяет эксплуатировать устройство при температуре до +40 градусов.

4 Требования безопасности при эксплуатации инвертора

Агрегат перед запуском следует на протяжении 2–3 часов выдержать при плюсовой температуре воздуха. В противном случае в нем может образоваться конденсат, который приведет аппарат к выходу из строя. Категорически запрещено использовать инвертор в тех ситуациях, когда его сварочные кабели либо провод подключения к сети имеют повреждения (даже незначительные).

Рядом с работающим сварочным агрегатом нельзя обрабатывать изделия из стали и металла при помощи электрических пил, болгарок и аналогичного инструмента, при эксплуатации которого образуется металлическая пыль. Она может попасть внутрь инвертора и вывести его из строя. Кроме того, запрещается включать аппарат в помещениях с высокой влажностью и на открытых площадках во время осадков.

Перед использованием Ресанта САИ 250 ПН рекомендуется изучить “Правила по ТБ для пользователей электрическими установками” и “Правила работы на бытовых электроустановках”. При эксплуатации инвертора следует:

• соблюдать стандарты пожарной безопасности;
• работать в маске (защитной) для сварщиков, в специальной одежде, головном уборе и перчатках, предохраняющих руки от возможных термоожогов;
• обеспечить доступ свежего воздуха к месту проведения сварочных работ (если сварка производится в помещении, оно должно хорошо проветриваться).

Хранить аппарат нужно в помещениях, где исключено выделение щелочных или кислотных паров, а также нет чрезмерной запыленности. Оптимальные параметры для хранения агрегата:

• влажность (относительная) – до 80 процентов;
• температура – не более +50 и не менее -10 градусов.

Как подготовить Ресанту 220 к эксплуатации?

Исчерпывающая информация по данному моменту имеется в техническом паспорте аппарата, но на сколько могу судить по себе, для нашего народа, изучение инструкции на бумаге из коробки – это что-то мистическое. В эру развития технологий, куда удобнее вбить поисковый запрос, и прочитать результат из топ-10 по выдаче.

1) Разбор защитных свойств сварочного аппарата

Как видно с коробки на рисунке ниже, гарантия на Ресанту 220 составляет 2 года. Учитывая специализацию оборудования, срок вполне приемлемый. Главное, не потерять коробку и чек с магазина, в котором человек отоваривался.

Помимо стандартной системы охлаждения, которая обеспечивает агрегату длительный срок жизни, следует выделить другие конструкционные особенности сборки агрегата, защищающие как само устройство, так и сварщика.

Защиту начинки Ресанты обеспечивает:

• качественная изоляция токопроводящих элементов;
• подключение к сети обеспечивает кабелем с двойным слоем изоляционного материала, который готов выдержать пиковое напряжение в 3 кВт на протяжении 2-3 минут;
• внутренние узлы крепятся на изоляторы. Чтобы те справно выполняли свои функции, следует позаботиться об их чистоте. Периодической чистки от стружки и пыли будет предостаточно.

Стандарт защиты у инвертора невысокий, потому во избежание замыканий, советую хорошо защищать агрегат от проникновения внутрь капель жидкости. Допустимо проникновение внутрь коробки инвертора предметов с толщиной не более 1.2 сантиметра.

2) Этап подготовки к эксплуатации

Мнение профессионалов на данный счет едино – сборка устройства обязана выполняться по схеме низкого напряжения. Если у человека не имеется опыта в данном деле вообще, советую внимательно изучить рекомендации ниже. Как настроить аппарат перед началом работы:

1. Отключаем сварочный инвертор от розетки и смотрим на индикацию сети. На тумблере положение должно быть тоже выключено.
2. Занимаемся креплением кабелей для сварочного процесса к клеммам силы агрегата.
3. Далее нужно удостовериться в качественном креплении электродного держателя.
4. Производим заземление корпуса Ресанты. Используется либо стационарный заземлитель, либо металлический пруток длиной от 180 сантиметров, что забивают в землю.
5. Включаем кабель питания оборудования в розетку, подавая на него стандартное напряжение. Производим включение перемещением тумблера в позицию «Вкл». Об успехе просигнализирует зеленый цвет на лампочке индикации сети.
6. Устанавливаем желаемый режим подачи тока. Для той цели используем регулятор на панели управления агрегата.

В конце сварщику останется проверить аппарат на факт замыкания в силовых рабочих кабелях. Если все хорошо, готовим рабочее место и приступаем к процессу сварки.

Кратких обзор характеристик + тестирование аппарата:

Технические характеристики устройства «Ресанта САИ-220»

Технические характеристики аппаратов «Ресанта» продуманы так, что рабочий может использовать широкий диапазон входных и выходных напряжений и устойчиво поддерживать величину рабочего тока на дуге. А хорошее управление дугой обеспечивается за счет интенсивного охлаждения души, которое поддерживает достаточно долго в течение длительного времени.

Прочие характеристики «Ресанты САИ-220 ПН» выглядят так:

• входное напряжение колеблется от 140 до 240 В соответственно;
• максимальный ток потребления на входе составляет 30 А;
• напряжение на холостом ходе – 80 В;
• напряжение во время горения дуги – 28,8 В;
• рабочий ток сварки – от 10 до 220 А соответственно;
• продолжительная загруженость прибора – 154 А;
• диаметр электрода – от 1,6 до 6 мм;
• класс защиты — IP21;
• оптимальная температура окружающей среды для работы «Ресанты» — 10 градусов мороза – 40 градусов выше ноля.

Нельзя использовать прибор «Ресанта САИ-220» под открытым небом во время осадок.

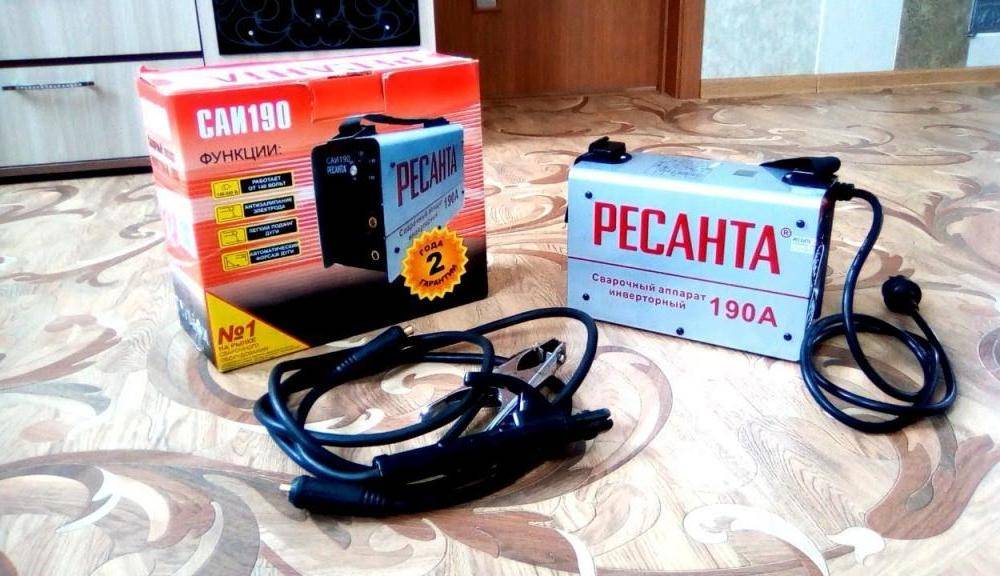

Описание модели «САИ 190»

Вышеупомянутый вариант инверторного сварочного оборудования стоит 4800 руб. Используется агрегат в ручной дуговой сварке с помощью штучных электродов с покрытием. Оборудование имеет небольшие размеры и незначительный вес, однако устройство высокопроизводительно, не предусматривает необходимости технического ухода и просто в использовании.

Ознакомившись с отзывами о «Ресанте САИ 190», вы сможете понять, что аппарат защищен от перегрева и относится к IP21 классу защиты. Сварочный ток регулируется от 10 до 190 А. Эксплуатация упрощается благодаря функции антизалипания и горячего старта.

Инструкция по эксплуатации

Прежде чем начать использовать «Ресанту САИ 190», инструкцию по эксплуатации обязательно следует изучить. Среди прочих разделов в ней освещаются правила безопасности. Производитель подчеркивает, что оператор должен защитить себя от ожогов. Они могут быть вызваны горячим металлом, шлаком и искрами, а также излучением дуги. Все эти воздействия могут нанести серьезный вред коже и глазам. Поэтому сварщику и другим людям, которые будут находиться в зоне проведения работ, следует пользоваться средствами индивидуальной защиты. Сюда следует включить:

• перчатки;
• ботинки;
• головной убор;
• маску или сварочный щиток.

Перед началом эксплуатации аппарата рекомендуется надеть огнезащитный костюм и штаны, которые будут закрывать все участки тела. Перед тем как начать использовать инвертор «Ресанта», вы должны ознакомиться с правилами его эксплуатации

Важно учитывать, что во время работы будет выделяться ультрафиолетовое излучение, которое может нанести вред коже и глазам. Для предотвращения необратимых воздействий необходимо пользоваться сварочной маской и защитной одеждой

Щиток должен быть оборудован светофильтром со степенью затемнения DIN 10.

Перед включением агрегата важно убедиться в том, что в ближней зоне сварки доступны средства пожаротушения. Огне- и взрывоопасные материалы следует удалить на 10 м и больше

Сваривать закрытые емкости, содержащие взрывчатые вещества или токсические составы запрещено. Если такая необходимость возникнет, то следует провести очистку емкости. Не стоит осуществлять сварочные работы в атмосфере, где велика концентрация огнеопасного газа, пыли и горючих жидкостей.

Модельный ряд

Рассмотрим несколько ходовых моделей сварочных аппаратов компании “Ресанта”, которые отличаются по предназначению и мощности:

САИ-220. Аппарат предназначен для работы в профессиональных мастерских. Его часто выбирают компании, занимающиеся обработкой и литьем металла разной толщины и марки. Максимальный ток здесь составляет 220 ампер, подходящий электрод – 5 миллиметров. Здесь можно регулировать ток от 10 до 220 ампер. Время непрерывной работы – 7 минут. Стоит такой аппарат примерно 9 тысяч рублей.

Сварочный аппарат “Ресанта” 190. Отзывы этот агрегат заслужил похвальные. Это компактное оборудование подойдет и для дома, и для цеха. Оно предназначено для дуговой сварки вручную. Необходимый электрод – 5 мм. Заготовка должна иметь максимальную толщину 8 миллиметров. Аппарат нередко применяют в литейном производстве. Он может работать при понижении напряжения до 160 В, имеет плавную регулировку тока от 10 до 190 ампер. В сварочнике есть установлена защита от перегрузки. Ко встроенным функциям относятся: горячий старт, антизалипание электрода. туннельное охлаждение.

Цена аппарата составляет 5800-7000 рублей.

• САИ 250. Это сверхмощное и надежное оборудование для дуговой сварки ММА. Покрытый электрод должен иметь диаметр 1-6 миллиметров. Мощность аппарата – 7,7 киловатт, плавная регулировка тока – 10-250 ампер. Может работать при 160 В. Имеет функцию автоотключения при замыкании или перегреве. Стоимость составляет около 9400 рублей.

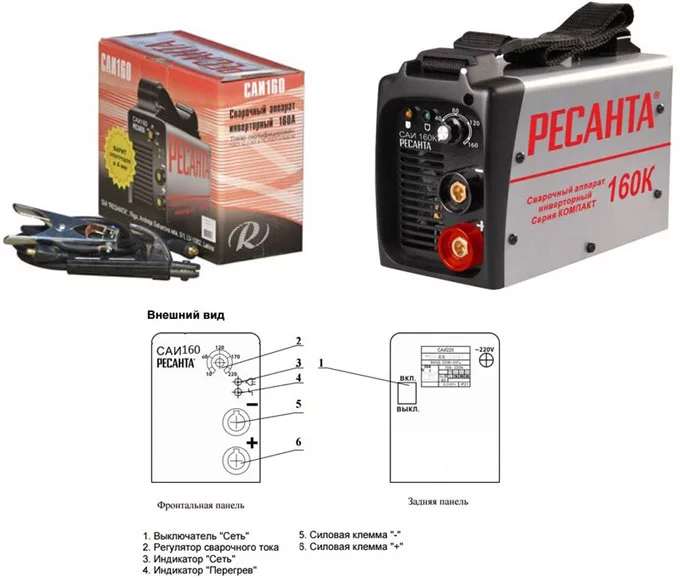

• Сварочный аппарат “Ресанта” 160. САИ 160 – это бытовое оборудование. Ручная сварка требует наличие электрода от 1,5 до 4 миллиметров. Аппарат оснащен регулятором сварочного тока до 160 ампер при стабильной дуге напряжения 26 В. Весит сварочник всего 4,5 килограмма. Работает от обычной розетки. В агрегате есть вентилятор, предотвращающий перегрев. Устройство работает практически без звука и считается наиболее компактным. Цена сварочного аппарата – от 5800 до 6000 рублей.

Категории моделей

Все сварочное оборудование от компании Ресанта можно разбить на несколько групп, основная из которых, естественно, сварочные аппараты. Однако число модификаций устройств достаточно велико, поэтому подразделяется на отдельные категории, объединяющие в себя модели по основному техническом параметру.

• Ресанта САИ ПА. В данную группу входят, работающие в полуавтоматическом режиме. Полуавтомат подразумевает наличие механизма для протяжки проволоки, а также в комплект поставки входит регулировочный клапан для изменения скорости подачи газа. Все управление осуществляется с единой панели.
• Инвертор САИ. По сути, эта категория и должна была открывать линейку, так как именно такие инверторы изначально выпускала компания. Они были рассчитаны на работу в режиме ММА штучными электродами.
• Ресанта САИ ПН. Модель, адаптированная для работы при пониженном напряжении. Ее часто называют упрощенной, так как она разработана под бытовые нужды и стоит относительно недорого. Минимальный порог питающего напряжения составляет 140 В.

• Модельный ряд САИ АД. Предназначены для работы в режиме TIG, то есть ведение аргонодуговой сварки.
• Ресанта САИ ПРОФ. Считается профессиональным устройством, так как предусматривает регулировку сварочной дуги. Еще в большей степени адаптирован к пониженному напряжению. Используется в перегруженных сетях.
• Модель САИ К. Индекс «К» обозначает характерную для всей линейки черту – компактность. Сварочные аппараты обладают высокой мобильностью, применяются в условиях ограниченного пространства и при проведении высотных работ.

Эксплуатация сварочных инверторов Ресанта

В инструкции по эксплуатации к этим сварочным аппаратам требования и рекомендации такие:

• Не использовать рядом с агрегатом болгарку, электропилы, шлифовальные и другие инструменты, при работе которыми возникает большое количество пыли.
• Не накрывать корпус во время работы: охлаждение принудительное — кулерами (вентиляторами). Если закрыть приток воздуха, аппарат перегреется и может перегореть.
• Не работать во влажных помещениях или под дождем.
• Если занесли инвертор в теплое помещение с мороза, необходимо выждать не менее двух часов, пока просохнет конденсат.

Порядок включения

Перед включением аппарата проверьте, чтобы переключатель стоял в выключенном положении. Подсоединяете силовой кабель и рабочие, включаете в розетку. Выставьте на регуляторе минимальный сварочный ток, потом нажмите на кнопку «вкл». Выключение проводится так: сначала выкручиваете на минимум, потом выключаете тумблером, а потом из сети. Если работа закончена, отсоединяете провода и укладываете их на место.

Разворачивая кабели, или пользуясь удлинителем, следите, чтобы все провода были развернуты полностью и не пересекались. Не оставляйте кабели смотанными в бухты: создается катушка индуктивности, которая негативно влияет на оборудование. https://www.youtube.com/watch?v=IS-zCvrnZMM

Практические рекомендации

В инверторах Ресанта САИ стоит защита от перегрева. Она автоматически отключает аппарат, когда температура приближается к критической. Но до отключения лучше не доводить. Работайте в прерывистом режиме: минут 7 варите, минуты 3-5 даете агрегату остыть. На эти промежутки выключать его не нужно.

Не нужно отключать питание и при выключении по перегреву. Просто переждите 5-7минут. Не отключайте и в том случае, если у вас в работе намечается короткий перерыв: чем реже включать оборудование, тем дольше служить оно будет. Пусковые токи, хоть и ест функция «плавного пуска», плохо влияют на такого рода оборудование. Потому отключайте инвертор, только если перерыв будет более часа.

Если хотите, чтобы Ресанта САИ работала нормально, периодически очищайте внутренности от пыли. Особенно если работали недалеко от источника пыли или после долгого простоя.

Варить нержавейку Ресантой нужно на обратной полярности.

Если соберетесь удлинять рабочие кабели, увеличивайте их диаметр, меньше будет просаживаться напряжение. Если ставите на 10 метров — сечение желательно 25мм2.

Как выбрать сварочный аппарат из представленных линеек

Прежде всего, перед покупкой прибора следует определиться с задачами, которые вы перед ним ставите. Если он нужен лишь для ремонтных работ на даче – это одно, а если вы собираетесь с ним подрабатывать – совсем другое.

Типы сварочных аппаратов

По источнику тока сварочные аппараты делятся на:

1. Трансформаторы – это самый простой тип прибора, который состоит из трансформатора, выдающего переменные токи. Эти устройства довольно крупные и тяжёлые. Их вес может достигать сотни килограммов. Для качественной сварки потребуются специальные электроды, предназначенные для работы с переменным током. КПД трансформаторов может достигать 90%.
2. Выпрямители – это устройства, которые преобразуют переменный ток в постоянный. Они имеют более сложную конструкцию, включающую трансформатор, диодный блок и блок регулировки.
3. Инверторы – самый современный вид, работающий на токах высокой частоты. Устройство даёт высококачественный шов, и, при этом, весит не больше 7 кг, что делает его очень удобным для бытового использования.

Несомненный плюс этих устройств – низкая стоимостьЭто устройство более стабильно и надёжно в эксплуатации, но также весит весьма прилично

Инверторы обладают широким диапазоном регулировок и дают возможность работы тонкими электродами

Виды сварки

Самым популярным видом сварки является дуговая. В качестве электрода в этом варианте используется тонкая проволока, которая скрепляет нужные части между собой. Такой тип сварки годится для работы с чёрными металлами, чугунами и сплавами. Единственный нюанс – прочность шва оставляет желать лучшего.

Газовая сварка происходит с применением аргона в смеси с кислородом. Электрод, в этом случае, выполнен из графита или вольфрама. Присадкой для соединения деталей служит тот же материал, из которого они изготовлены.

Такая работа считается дорогостоящей и применяется, в основном, для небольшого объёма работ

Полуавтоматическая сварка производится неплавящим электродом или сварочной проволокой с помощью импульсного и постоянного токов. На полуавтоматах обычно сваривают нетолстую листовую сталь, высококачественные и цветные металлы.

Мощность аппаратов

При выборе сварочного аппарата всегда обращают внимание на диапазон тока, который указывает на мощность прибора. Чем больше верхняя граница диапазона тока – тем мощнее устройство

Для бытовых нужд вполне достаточно показателя в 150 А. Всё, что выше – полупрофессиональные и профессиональные модели.

Ещё один показатель, на который стоит обратить внимание – показатель холостого хода. Он варьируется в пределах 85 В

Чем он выше, тем проще работать с прибором

Модельный ряд

Модельный ряд инверторов Ресанта включает большое количество разнообразных аппаратов, различающихся по мощности и предназначению. Разберем несколько наиболее популярных сварочных инверторов фирмы.

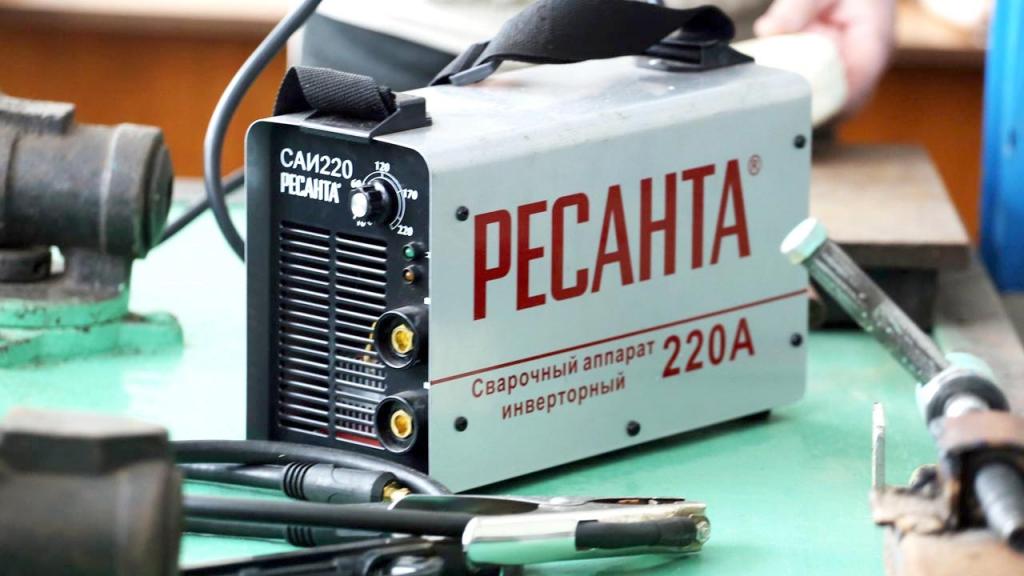

Ресанта САИ 220

Сварочный инвертор Ресанта САИ 220 — мощный агрегат для профессиональной мастерской. Пользуется популярностью у компаний, которые занимаются литьем и обработкой металла различных марок и толщины. Максимальный сварочный ток составляет 220 А, что позволяет работать электродом с диаметром 5 мм.

Присутствует возможность плавной регулировки тока от 10 до 220 А. Допускается непрерывная сварка, при единовременной нагрузке в 70% в течение 7 минут. Стоимость в розничных магазинах может достигать 9000 рублей.

Особенности ремонта устройства

«Инородное» тело будет мешать качественной работе прибора

Чтобы прибор прослужил как можно дольше, не допускайте попадания внутрь него стружки и пыли, старайтесь, чтобы не перегревались узлы, тогда ремонтировать вам ничего не придется в течение нескольких десятилетий.

Аппарат «Ресанта САИ-220» приобрел огромную популярность благодаря положительным отзывам, своему компактному размеру и удобству применения. Также цена прибора вполне доступна и колеблется от 150 до 250 у.е. за единицу. Окончательная стоимость зависит от того, какие применяются полупроводниковые элементы и блоки.

Компания-производитель внимательно изучает отзывы и пожелания потребителей, благодаря чему качество устройства постоянно улучшается, а сам он модифицируется.

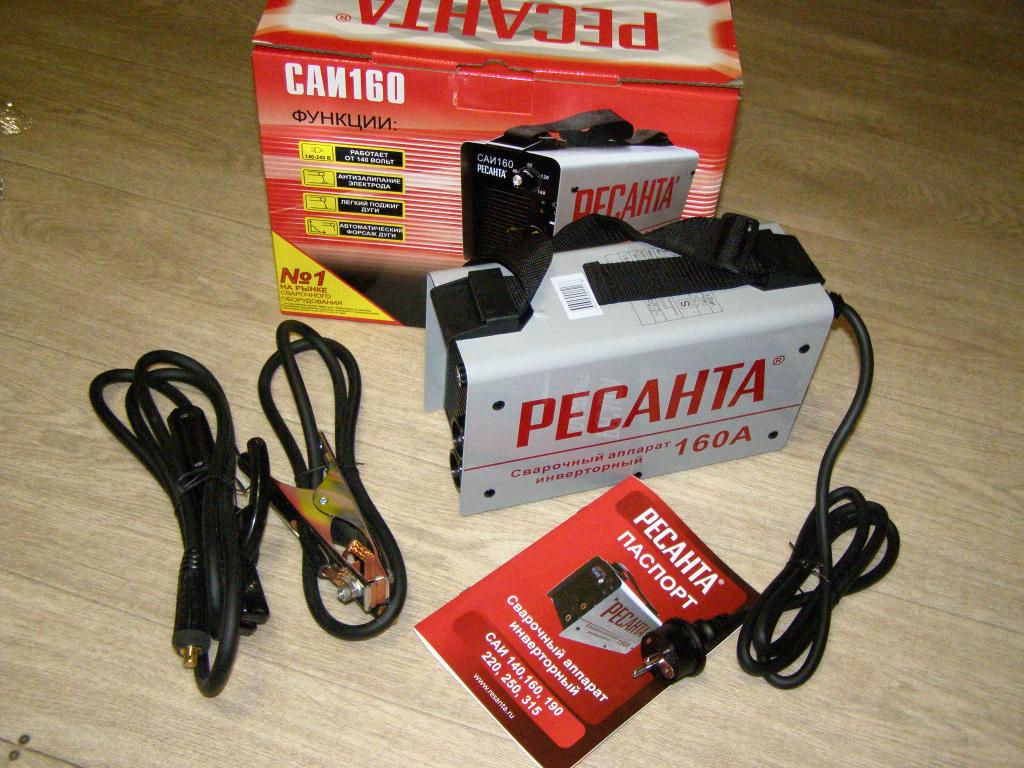

Как работают инверторы серии 160?

Аппарат изготовлен из металла, который обеспечивает прочность и надежность конструкции. Лицевая панель оснащена двумя силовыми разъемами для подключения сварочных кабелей. Тут же на панели есть рукоятка, выполняющая регулировку силы тока и индикаторы, обозначающие сетевое подключение и перегрев агрегата.

Исключение перегрева внутренних узлов контролируется принудительной вентиляцией при помощи отверстий, расположенных на корпусе, которые во избежание перегрева оборудования не рекомендуется перекрывать.

Подключение сварочного аппарата

Первое, что нужно учитывать – диаметр электродов и сложность сварочных работ. Далее выбирается обратное или прямое подключение кабельного провода с учетом держателя и кабеля заземления.

Подключение кабелей выполняется к силовым клеммам, которые находятся на лицевой панели. Но необходимо проверить сетевой кабель на предмет включения или отключения. Только после проверки сетевой кабель подключается к энергопитанию, предварительно нужно выставить минимальное значение тока для сварки. Только после этого нажимается клавиша включения и выбирается нужная величина сварочного тока.

Производитель советует придерживаться следующих параметров: диаметр электрода 4 мм – ток (максимальное значение – 160Ампер). Чем меньше диаметр электродов, тем меньше сила тока.

Все действия перед выключением выполняются в обратном порядке.

1 Ресанта САИ 250 ПН – принцип работы и устройство

Сварочный инвертор функционирует за счет преобразования переменного сетевого напряжения 50-герцного тока в постоянное. Показатель получаемого напряжения при этом составляет 400 В.
Сварочный ток регулируется за счет модуляции (по своей сути она является широкоимпульсной) получаемого высокочастотного напряжения.

Рассматриваемый нами аппарат для сварки изготовлен в корпусе из металла. На лицевой части данного корпуса размещаются силовые разъемы, предназначенные для подсоединения сварочных проводов, регулятор для выбора показателя сварочного тока, два индикатора (“Перегрев” и “Сеть”). Также в корпусе имеется специальное отверстие, через которое отводится горячий воздух. Оно является частью вентиляционной системы принудительного типа, защищающей инвертор от чрезмерного нагрева во время его эксплуатации.

В аппарате предусмотрена и еще одна защитная система, которая автоматически отключает сварочный агрегат в тех случаях, когда происходит замыкание силовых проводов. При этом на панели управления начинает светиться соответствующая лампочка. Инвертор характеризуется наличием двух важных функций, коими очень часто пользуются сварщики:

• “Горячий старт”;
• “Анти-залипание”.

Первая из них гарантирует качественное и быстрое поджигание сварочной дуги за счет увеличения показателя сварочного тока (человеку не нужно ничего делать, повышение тока выполняется в автоматическом режиме). А функция “Анти-залипание”, наоборот, уменьшает сварочный ток, когда при поджигании дуги отмечается залипание сварочного стержня (электрода). После того, как залипание устраняется, аппарат самостоятельно восстанавливает рабочие характеристики сварки.

Особенности эксплуатации инверторов «Ресанта»

Перед подключением инвертора к электрической сети необходимо подсоединить к его разъемам силовой кабель и кабель массы, а также проверить, чтобы его переключатель находился в выключенном состоянии. Перед тем как нажать кнопку включения, необходимо выставить на оборудовании минимальное значение силы сварочного тока.

Включатель питания инверторов «Ресанта» располагается на задней пенели

Электрический кабель, при помощи которого инвертор подключается к сети питания, должен быть полностью размотан с катушки, чтобы он не создавал катушку индуктивности, что может негативно повлиять на процесс выполнения сварки. Кроме того, чтобы инвертор марки «Ресанта» служил вам долго и позволял эффективно выполнять сварочные операции, необходимо придерживаться ряда рекомендаций.

• В непосредственной близости от инвертора не рекомендуется работать болгаркой и другими инструментами, которые являются источником металлической пыли, способной вывести из строя сварочное оборудование.
• Вокруг инвертора должно быть достаточно свободного пространства, а его корпус нельзя накрывать тканью и другими предметами. Этого правила необходимо придерживаться для того, чтобы обеспечить оборудованию эффективную вентиляцию.
• Инверторы очень критично реагируют на повышенную влажность, поэтому использовать и хранить их можно в сухих помещениях. Необходимо также защищать их от прямого воздействия атмосферных осадков.
• В том случае, если вы занесли аппарат в теплое помещение с мороза, начинать использовать его можно только после того, как конденсат на внутренних элементах полностью высохнет (примерно 2 часа).
• Внутреннюю часть инвертора следует регулярно очищать от скопившейся пыли, так вы продлите срок его эксплуатации и минимизируете риск его внезапного выхода из строя.
