Самые распространённые ошибки, которые часто допускают при монтаже гибкой подводки

Как выбрать диаметр гибкой подводки с учетом ее типа

Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.

Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.

Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.

Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.

Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.

Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.

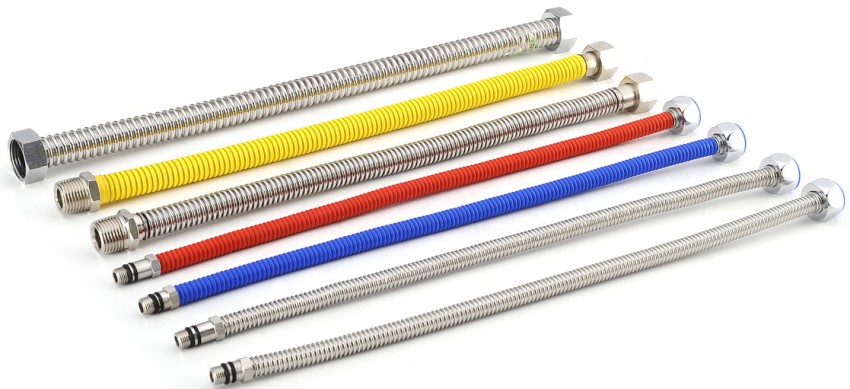

Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).

В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).

Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.

Читайте материал по теме: Как выбрать гибкую подводку

Какие сроки эксплуатации гарантируют различные виды гибкой подводки

Гибкие подводки разных видов применяют практически во всех санузлах, благодаря универсальности и простоте монтажа. Зачастую при прокладке или замене водопровода в доме применяют жесткие пластиковые трубы. Манипуляции с жесткой трубой в местах соединения с точкой водозабора весьма затруднительны и применяются лишь в крайних случаях, поскольку гораздо проще и удобнее использовать различные виды гибкой подводки для подключения смесителей.

Внутри металлической оплетки гибкой подводки находится шланг из резины. То, какие виды резины и какая структура металлической оплетки используются, и определяет различные виды гибкой подводки. От качества применяемых материалов зависит срок службы подводки и ее предназначение (совсем необязательно при каждом удобном случае применять самый дорогой вид подводки).

В качественных видах подводках применяют нетоксичную, безопасную для здоровья резину. В более дешевых вариантах используется техническая резина с характерным неприятным запахом.

Во время прокладки водопровода или его замены стоит уделить особое внимание выбору вида гибкой подводки, ее назначению и надежности производителя. Такие действия многократно окупятся во время эксплуатации санузлов

Ведь дешевые образцы гибких шлангов не только представляют опасность для здоровья, но и могут стать причиной появления течи, что повлечет за собой дополнительные расходы на ремонт

Поэтому так важно сразу устанавливать такие виды гибкой проводки, которые будут соответствовать установленным стандартам и служить вам долгое время

Какими сроками эксплуатации обладают различные виды гибкой подводки? Это во многом зависит от среды применения и интенсивности эксплуатации гибких шлангов.

Самая популярная гибкая подводка – виды с армированной оплеткой из нержавейки. Она применяется в большинстве домов и квартир и имеет срок службы около 10 лет. Показатель рабочего давления в таких типах оплетки – 10 атмосфер.

Также существуют усиленные виды гибкой подводки со сроком службы до 15 лет, рабочим давлением в 20 атмосфер и способные выдерживать температуру до +110 °C.

В более дешевых видах гибкой подводки применяют оплетку из алюминия или оцинкованного железа. Такой материал менее стойкий к окислению, особенно в условиях недостаточной вентиляции, что значительно ускоряет нарушение армирующей сетки. Как следствие, такой шланг может неожиданно взорваться (не выдержав давления) и любители подобной экономии будут вынуждены делать незапланированный ремонт.

Перед тем как устанавливать любые виды гибкой подводки, стоит обязательно выяснить номинальное рабочее давление и температуру воды в водопроводной системе вашего дома или квартиры. В случае, когда давление не превышает показатель в 5 атмосфер, а температура не выше +85 °C нет необходимости устанавливать усиленные виды подводки

Но даже в стандартных вариантах гибкой подводки лучше уделять внимание проверенным производителям. Знание некоторых основ позволит вам легко общаться с продавцами, не боясь быть обманутыми

Гибкие подводки для воды или газа, армированные алюминием, имеют срок службы не более трех лет, выдерживают нагрузки до пяти атмосфер и температуру до +80 °C. Дальнейшее (более трех лет) использование данных видов гибкой подводки может привести к печальным последствиям, поэтому стоит своевременно производить их замену или сразу приобретать более долговечные модели (из нержавеющей оплетки).

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии. Длительная эксплуатация во влажной среде (а в ванной, душевой или в бане она всегда такая) приводит к разрушению металлического рукава и, как следствие, разрыву резинового шланга.

Подводка из нержавеющей стали. Такие модели наиболее популярны и способны выдержать до 10 лет эксплуатации при давлении до 10 атмосфер и температуре до +95 °C. Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды.

Усиленная гибкая подводка для воды изготавливается с нейлоновой оплеткой. Предполагаемый срок службы таких подводок – до 15 лет с параметрами давления до 20 атмосфер и температуры – до +110 °C. Такие виды гибкой подводки для подключения смесителей применяются нечасто, только лишь в условиях достаточно интенсивной эксплуатации.

Подводка сильфонного типа. Это принципиально другой вид гибкой подводки, у которого вместо оплетки применяется цельнометаллический гофрированный шланг. Он обладает очень высокими прочностными характеристиками, не уступая в гибкости. Срок службы таких видов гибких шлангов еще более продолжительный, чем у рассмотренных выше.

Читайте материал по теме: Гибкая подводка для воды оптом

Не посмотрел сразу – не плачь потом

Это и вовсе аксиома – прежде чем монтировать гибкую проводку, проверьте её комплектность. Не выпала ли прокладка, хорошо ли обжата концевая арматура, нет ли дефектов на резьбе или оплётке.

ФОТО: static.onlinetrade.ruЕщё лучше – посмотреть на всё это в магазине, чтобы потом не бегать с браком и не доказывать, что это произошло не по вашей вине

И заведите себе простое правило: хотя бы раз в полгода находить немного времени и, вооружившись фонариком и бумажной салфеткой, проводить ревизию своей сантехники на предмет подкапывания и протечек. Тогда неожиданностей не будет.

А теперь немного о том, как правильно выбрать гибкую подводку:

Оцените эту статью

Загрузка…

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка должна соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

  • синяя – шланг только для холодной воды;
  • красная – изделие рассчитано на подачу горячей воды;
  • красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Информация о сильфонной подводке содержится в паспорте, который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации

Другие важные моменты, на которые следует обратить внимание при покупке:

  1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
  2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
  3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
  4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
  5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
  6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Если шланг находится в натянутом виде, срок его эксплуатации значительно уменьшается

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры

Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися

Гибкая подводка на грани аварии

Напрашивается вопрос: — Что же, не ставить? Ставить! Просто не лениться следить за системой водоснабжения, периодически обращать внимание на состояние, визуально и ощупывая. 1

Если на гибкой подводке появились торчащие «волоски» проволоки, то это предвестник аварии, ведь если торчит наружу, то тоже самое происходит и внутрь оплётки. 2. Если стали заметны бурые пятна, значит в резиновом шланге появились микротрещины, значит далее произойдёт порыв. Уделяйте внимание водоснабжению своего жилья и избежите массы неприятностей. 3. Покидая жильё на продолжительный срок перекрывайте подачу водоснабжения, используйте для этого краны на вводе. Если кому то из соседей доверяете, оставляйте ключи от своей квартиры, на случай аварии.

Видео: Реальный срок службы шланга в металлической оплётке

Читателям успехов в личной жизни, а монтажникам в труде, с уважением Андрей.

Надоело искать информацию от практиков? Подпишись(крути страницу вниз), и информация найдёт тебя сама. Клик по иконке соцсети — лучшая награда от вас за мой труд!

Поделиться с друзьями в сети:

Советы по монтажу

Для установки подводки не требуются никакие уплотнения для накидной гайки. Далеко не все люди об этом знают, поэтому они наматывают специальный уплотнитель на то место, где прикручивается накидная гайка подводки. В качестве уплотнителя используется лен или обычная изолента. В большинстве подводок есть специальная резиновая прокладка, которая находится под накидной гайкой. Для закручивания гайки не требуется применение большой силы или специальных инструментов. Обычно это все делается рукой. Лишь в некоторых случаях дозволяется использовать накидной ключ для затягивания гайки. Чаще всего это делается из-за нахождения подводки в труднодоступном месте или при нехватке сил для затягивания (но это происходит очень редко).

Установку подводки запрещается проводить в натяг. То есть, при нехватке длины – выполните удлинение конструкции или замените подводку более длинным вариантом. В противном случае, если вы все-таки умудритесь установить гибкую подводку в натяг, то вскоре она вырвется из основания штуцера или же повредится в каком-нибудь другом месте. В этом случае подводка долго работать, к сожалению, не сможет. При монтаже проследите за тем, чтобы шланг подводки находился в свободном положении. Это позволит уберечь конструкцию от преждевременного выхода из строя. Подводка не должна сильно перегибаться, то есть если она сгибается под небольшим углом, то это нормально. Но если она сгибается пополам, то это неправильно. Нужно устанавливать дополнительные уголки или использовать более длинную подводку, чтобы при сгибании создавался больший радиус.

Затягивая накидную гайку, следите за тем, чтобы ее не перетянуть. Чаще всего это происходит при использовании гаечного ключа. При сильном затягивании возникает риск повреждения прокладки, которая расположена на гайке. В случае, если вы перекрутите накидную гайку, шланг и соединение будет пропускать воду. Со временем вы можете затопить своих соседей снизу, что повлечет за собой дополнительные расходы на ремонт.

При использовании подводки низкого качества, либо в целях предосторожности, желательно использовать специальный клапан, позволяющий предотвратить затопление в случае повреждения шланги. Наиболее распространенным клапаном для этой цели считается клапан АКВАСТОП

Его стоимость не слишком высокая, чтобы пренебрегать защитными средствами от залития.

Основные типы шлангов для гибкой подводки

Подводка гибкого типа еще только начинает набирать популярность, но современный рынок уже предлагает потребителям богатый ассортимент подобных изделий. Они отличаются видом оплетки, техническими характеристиками, типами фитингов и внутренним содержимым.

Назначение

Гибкие шланги для подводки воды применяются для нескольких целей, основной из которых является соединение водопровода с сантехникой. С их помощью можно сделать подводку для унитаза, раковины, мойки или ванны. Кроме того, гибкие шланги для воды позволяют подключить посудомоечное и стиральное оборудование, разные насосные агрегаты. Эти приспособления подают жидкость в бойлеры, душевые кабинки и сливные резервуары унитазов. Их устанавливают при устройство системы пожарной безопасности и оросительных установок.

Подобный шланг применяется еще и в газовых трубопроводах, трубах в машинах и т.д.

Особенности и преимущества

Гибкая подводка к унитазу и иной сантехнике включает в свою конструкцию подвижный шланг для воды, выполненный из эластичного материала и прикрытый оплеткой из металла, которая позволяет ему выдерживать давление. Длина этого элемента варьируется в пределах 30-500 см. На обоих концах шланга находятся штуцеры и гайки с прорезиненными уплотнителями, которые фиксируются к главной трубе и к бытовому или сантехническому оборудованию.

На оплетке гибкой подводки для горячей воды нанесены красные маркеры, для холодной воды – синие вкрапления. Двойная расцветка свидетельствует о том, что изделие является универсальным, т.е. это соединение и для холодной, и для горячей жидкости.

Подводка гибкого типа постепенно вытесняет стальные трубные изделия. Это объясняется следующими ее преимуществами:

  1. По сравнению с устаревшими и тяжелыми трубами из металлических сплавов, тонкие и эластичные подводки требуют меньше места и дают возможность установить сантехнику на существенном отдалении от главной трубы.
  2. Эластичность гибкой трубы дает возможность перемещать уже подсоединенную сантехнику и бытовое оборудование.
  3. Гибкая подводка не требует использования сварки. Это позволяет сэкономить на монтаже. Кроме того, для монтажа таких изделий не нужны особые знания и навыки.
  4. Гибкие изделия являются более надежными и долговечными, чем стальные.
  5. Эластичные изделия обладают повышенной устойчивостью к гидроударам и механическим повреждениям.

Из недостатков потребители отмечают лишь то, что гибкие трубы воспрещается устанавливать рядом с обогревательным оборудованием. Чтобы избежать проблем, изделие следует правильно выбрать.

Технические характеристики

Сантехнический рынок предлагает 2 группы гибких изделий – удлинители и приспособления-переходники. Последние представляют собой обыкновенные шланги, которые подключаются к умывальникам, душу и бытовой технике. Чаще всего их длина не более 50 см. С использованием удлинителя можно подвести воду к местам, до которых не достает стандартный шланг.

Основные характеристики и размеры подводок обеих групп:

  • внутренний радиус – 11,5 мм, внешний радиус – 12 мм;
  • максимальное давление – 10 бар, номинальное – 8 бар;
  • предельно допустимые температурные показатели составляют +80°C;
  • срок службы – минимум 10 лет;
  • твердость по Шору – 75 единиц;
  • предельный радиус изгиба – 60 мм.

Гибкая подводка

Два-три десятка лет назад о таком методе подключения никто не слышал, применяли главным образом для подсоединения кранов к трубам простые резиновые шланги, что со временем приводило к прорывам и авариям.

В настоящее время для данной цели используют особые сантехнические гибкие шланги, каковые смогут быть:

Сильфонные
  1. Конструкция состоит из особо прочного резинового шланга и кольцевого гофрированного защитного кожуха, который возможно железный либо из этиленпропиленового каучука.
  2. Гильзы для фиксации соединение втулки, гофры и шланга завальцовывают по кожуху, а после этого приваривают к втулке роликовой сваркой.
  3. Все детали, каковые в ходе эксплуатации будут конкретно общаться с водой, изготавливают из нержавеющей стали.
В железной оплетке1. Конструкция изделия:

  • прочный резиновый шланг;
  • надежная оплетка из узкой стальной проволоки. Последняя имеет прожилки светло синий и красного цвета.
  1. Шланг нарезается на отрезки различной длины.
  2. На его концах вставляют железные втулки:
  • с одной стороны – штуцер для навинчивания на присоединяемое оборудование;
  • с другой – накидная гайка, подсоединяется к торцу трубы.
  1. Оплетку из нержавеющей стали и шланг около втулки обжимает железная гильза.
  2. Конструкция разрешает гарантировать защиту шланга от механических повреждений и перепадов давления.

Типы сильфонной подводки и ее характеристики

Имеется два – простая и «складная». Первая имеет фиксированную длину, у второй ее возможно расширить методом растяжения гофрированного кожуха на тот размер, который нужен для подключения к смесителю.

Сильфонная подводка имеет такие стандартные размеры 90-150 мм, от 140 до 250 мм и 200 мм -355 мм.

  1. Данный тип сантехнического оборудования делает функцию соединения сантехприборов с твёрдой конструкцией водопровода.
  2. Рабочее давление – до 20 атм, перепад температур -50 -+250?С, скорость водяного потока не должна быть больше 36 л/мин.
  1. Оборудование устойчиво к:
  • сжатию в любом направлении;
  • изломам на концах защитного рукава;
  • горению и большим температурам;
  • охрупчиванию;
  • изнашиванию.
  1. В случае применения с низким качеством воды и в отопительных системах, владеет сопротивлением к кислородной диффузии, предотвращает поломку радиаторов и происхождение аварийных обстановок из-за утраты ними герметичности.
  2. Данный тип подводки считается универсальным и хорошо зарекомендовал себя и с другими типами трубопроводов, к примеру, газовыми.
  3. Настоящее изделие от европейских производителей способно не утратить свой запас прочности кроме того за 20-25 лет.

Из недостатков необходимо выделить шум и гудение из-за вибрации гофрированного рукава. Особенно это улучшается, в то время, когда включить в один момент пара точек расхода воды.

В случае если же вы купите подводку, у которой пластиковый гофрированный рукав, таковой неприятности не появляется.

Подключение сильфонной подводки

Ниже предлагает пошаговая инструкция, которая разрешает осознать сут процесса:

  1. Место подсоединения должно быть с эргономичным доступом. Это нужно не только для монтажа либо стремительного устранения недостатков, но и в профилактических целях.
  1. Перед тем как затевать установку, осмотрите пристально приобретённый рукав и втулку. Они должны быть целыми и не иметь недостатков. Нарушиться целостность изделия имела возможность при транспортировке либо при небрежном хранении.
  2. взглянуть на уровень качества обжатия арматуры на конце шланга, особенно, в случае если вам пришлось купить подводку малоизвестного производителя. Ее цена будет сказать сама за себя, не смотря на то, что по внешнему виду отличить от настоящих фирменных изделий будет тяжело. Не забывайте лишь, что гарантия качества в этом случае весьма вызывающа большие сомнения.
  3. Прочтите инструкцию по установке. Большая часть нужных параметров указано в паспорте изделия, к примеру, внешний диаметр. Радиус изгиба подключенной подводки должен быть не меньше величины последнего умноженного на 6.
  1. В обязательном порядке удостоверьтесь в надежности, дабы между собой при соединении контактировали лишь детали, у которых отсутствует электрохимическая коррозия металла. К примеру, они должны быть из одного материала либо соединение было между латунными и бронзовыми частями.
  2. Проконтролируйте по окончании монтажа герметичность соединения. В случае если были обнаружены капли, посильнее затяните гайки. Наряду с этим не превышайте рекомендованный момент затяжки – до 0,4 Нм.
  3. Торцевая часть сопрягаемой детали должна быть ровной и не иметь острых кромок.
  4. Сперва гайку накручивайте своими руками, а после этого применяйте гаечный ключ.

Заключение

Наиболее значимой проблемой гибких шлангов является огромное количество подделок, продающихся на рынке и в салонах под видом известных брендов. Такие шланги изготавливаются на полупромышленном оборудовании с использованием дешевых материалов, поэтому резина может издавать характерный химический запах, расслаиваться и растворяться в воде. Металлические части быстро окисляются, никелированное покрытие отслаивается, а сильфон из нержавейки покрывается толстым слоем ржавчины. Поэтому мастера говорят, что поставить гибкую подводку проще, чем выбрать недорогой и одновременно качественный экземпляр.
