Неисправности насосных станций и их устранение

Методика устранений неисправностей дренажных насосов

Необходимо произвести диагностику и установить неисправный узел. В зависимости от этого принимается решение. Возможно, придется обратиться в сервисный центр. А может быть, ремонтировать уже нецелесообразно и нужно купить новый дренажный насос. Чаще всего достаточно произвести очистку и замену узлов. Это можно сделать своими руками.

Рабочее колесо дренажного насоса

Самостоятельный ремонт дренажного насоса позволяет:

• заменить конденсатор, поплавок или крыльчатку;
• восстановить целостность электрического кабеля;
• избавиться от засора или заиливания внутренних рабочих полостей.

Если неисправность коснулась обмотки, то ремонт нужно доверить профессионалам. Целесообразность этого шага определяет стоимость нового перекачивающего устройства. Если речь идет о недорогом китайском приборе, то имеет смысл потратить деньги на покупку нового, нежели пытаться восстановить старый.

Если требуется замена деталей, лидирующее значение будет иметь возможность приобрести их. Если таковые можно купить в свободной продаже, то особой проблемы нет. Но часто бывает, что в руках оказывается дренажный насос, ремонт которого невозможен, по причине отсутствия запчастей.

Неисправности в реле давления

Устройство реле давления

Большинство проблем при работе насосной станции связано с некорректными настройками реле или его поломкой. Суть реле давления в том, что оно способно замыкать и размыкать сеть при достижении границ, установленных при заводских настройках.

Достигая нижней границы, цепь замыкается и устройство включается, при достижении верхней границы цепь размыкается и насос прекращает качать воду. Работа реле сопровождается характерным щелчком.

Момент включения и выключения можно настроить вручную. Для этого необходимо подтянуть или ослабить две пружины:

• Первая – большая, отвечает за момент выключения. Подкручивая ее по часовой стрелке, можно увеличить или уменьшить показатель давления, при котором устройство отключится. Например, если ранее прибор выключался при 3 барах, после накрутки будет выключаться при 3,5.
• Вторая пружина меньшего размера. Она отвечает за включение и показывает разницу между верхним и нижним значениями. Заводские настройки показывают значение 1,4 – 1,5 бар.

Если разница в значениях небольшая, станция будет включаться часто. Это может привести к быстрому выходу из строя двигателя из-за перегрева. В противоположном случае, при большой разнице, напор воды в кране может снижаться до минимума, что неудобно при пользовании душем, а также влияет на работу стиральной машины.

После настройки реле необходимо закачать воздух в гидроаккумулятор с помощью простого велосипедного или автомобильного насоса с манометром. Для этого показатель запуска станции, к примеру 1,8 бар, умножают на 0,9, получается значение 1,62 бар. Накачать воздух внутрь и проверить с помощью манометра.

Как устроена и работает насосная станция

Схема установки насосной станции

На рисунке позиции:

–>

• 1 — опора для фиксации магистрали;
• 2 – кран;
• 3 — клапан обратный;
• 4 — реле контроля давления;
• 5 — место для заливки воды;
• 6 — подающая часть системы;
• 7 – насос;
• 8 – фильтр для очистки магистрали;
• 9 – магистраль для всасывания воды;
• 10 – бак гидроаккумулирующий;
• 11 – вода для подачи в систему;
• 12 — клапан обратной подачи, с предохранительной сеткой;
• 13 — крышка, для закрывания ниппеля;
• 14 — сливное отверстие для воды.

Перед тем, как отремонтировать насосную станцию нужно хотя бы кратко познакомиться с устройством и принципом действия системы, назначением ее составляющих элементов.Основные узлы оборудования:

• Центробежный поверхностный насос для станции. Он состоит из асинхронного однофазного двигателя и насосного элемента.
• В состав гидроаккумулятора входят: стальной резервуар и сменная мембрана, изготовленная из этиленпропиленового пищевого каучука. В гидроаккумулятор встроен ниппель, который служит для закачки в устройство воздуха под высоким давлением.
• Визуальный контроль давления обеспечивает в системе водоснабжения манометр.
• Реле давления контролирует его верхнюю и нижнюю величину, при их достижении насос отключается и включается.
• С сетью питания насосная станция соединяется через кабель со штепсельной вилкой, на которой встроен заземляющий контакт, и розетки с таким же контактом.

Инструкция указывает на примерный порядок работы оборудования:

• После монтажа и подключения оборудования вода наполняет гидроаккумулятор и всю систему водопровода.
• После достижении в системе давления воды наибольшего предела, электронасос отключается.
• Открывается водоразборный кран, в первый момент вода начинает расходоваться из гидроаккумулятора.
• По мере увеличения расхода воды, давление начинает в системе падать до нижнего предела, на который настроено его реле, затем электронасос вновь включается.
• Вода начинает поступать к потребителю и одновременно заполнять гидроаккумулятор.
• Достигая давления жидкости величины верхнего предела, на который настроено реле давления, система отключается снова.
• Циклы выключения и включения устройства повторяются до разбора воды из системы.

Почему не работает скважинный погружной насос: причины

Погружные насосы, предназначенные для забора воды с глубины, имеют удлиненный корпус, в котором трубопроводная часть располагается вверху, а двигатель может находиться, в зависимости от модели, вверху или внизу.Причиной, почему водяной насос, применяемый для скважины, не работает, может быть перегруз, который определяется при разборке агрегата:

• раскручивают крепеж на корпусе;
• отделяют рабочую камеру;
• снимают крышку с секции двигателя;
• проверяют все узлы на наличие нагара и запаха горения.

При повреждении обмотки двигателя ее заменяют. Проверяют контакты соединения кабеля с двигателем, целостность кабеля.

Другие причины, по которым погружной агрегат не включается:

• Срабатывание электрической защиты из-за неисправности самого аппарата, кабеля, автоматического выключателя на щитке.
• Перегорание предохранителей. Если новые предохранители снова выйдут из строя, то причиной этого могут быть: дефект силового кабеля или неисправность электропроводки.
• Дефект кабеля, находящегося под водой, нарушение контактов.
• Срабатывание защиты от пуска «всухую».

Причины неисправностей и их устранение

Кроме насоса и гидроаккумулятора в насосную станцию входят и другие узлы и изделия. В первую очередь необходимо сказать о системе автоматики, за счет которой процесс подачи воды в дом становится автоматизированным. Обычно это реле давления, которое отслеживает давление воздуха внутри гидробака. Сегодня нередко в агрегаты данного типа устанавливают датчик, отслеживающий температуру электродвигателя, при увеличении которой происходит автоматическое отключение мотора. И третий элемент системы автоматики – это датчик сухого хода. Он реагирует на отсутствие воды в рабочей камере насоса, отключая его от питания.

Еще одно дополнительное устройство – это обратный клапан, который может быть установлен или на конце шланга, опущенного в воду, или на входном патрубке насоса. В некоторых марках насосных станция устанавливается эжектор, который увеличивает глубину всасывания воды. Он, как и обратный клапан, может быть установлен в воде или быть неотъемлемой частью насосной установки.

Итак, все эти узлы и детали могут стать причиной неисправностей насосных станций. Поэтому стоит разобраться с каждым по отдельности.

Анализируем причины неисправностей

Ремонт насосной станции: обзор неисправностей и их устранение своими руками

Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!

Как обеспечить стабильную работу системы водоснабжения

Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:

• насоса;
• мембранного накопительного бака;
• блока автоматического управления (реле давления, манометр и т. д.).

Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.

С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.

Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками

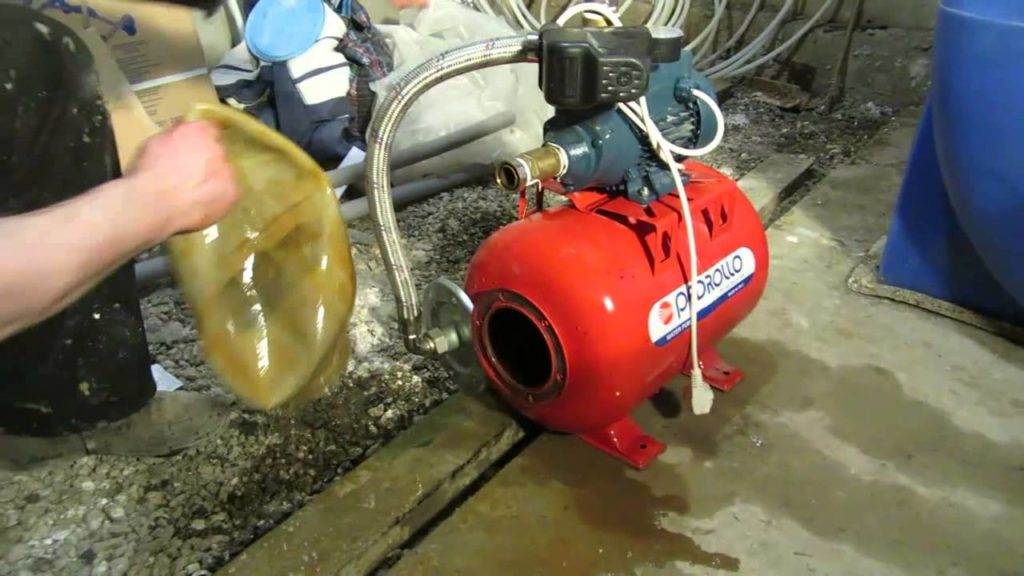

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

• Прибор отключается от сети, сливается вода и откручивается фланец.
• Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
• Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Дальше следует проверка утечки воздуха или жидкости.

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Принцип работы насосной станции

Насосная станция состоит из трех основных узлов – собственно насоса, аккумулятора, блока управления. В домашних системах чаще всего устанавливают поверхностные насосы, которые достают воду через шланг или трубу. Корпус и элементы автоматики находятся вне жидкости. Аккумулятор – это емкость, внутри которой расположена резиновая герметичная груша. При наборе жидкости резина растягивается, создается предельное давление и мотор отключается. Емкость отдает воду по трубам к заборным устройствам в доме. Блок автоматики с прикрепленным манометром регулирует давление. Если давление падает, то в его нижней точке двигатель снова включается и насос начинает качать воду. Такой режим работы защищает устройство от перегревания и преждевременного выхода из строя.

Изменения в работе в одном из узлов влекут за собой неполадки в других частях оборудования.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Поломка #1 – вышел из строя шнур питания

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Распространенные важные причины частых поломок

Насосная станция имеет определенную комплектацию: блок управления, состоящий из манометра, реле, регулирующего давление, насос, накопительный гидробак и другие составляющие. Ремонт насосных станций предусматривает замену вышедшей из строя запчасти, смену электропроводки, обеспечение поступления необходимого количества воды. Причины аварийного состояния:

• поломка насоса;
• отсутствует электроэнергия, либо недостаточное ее поступление;
• не хватает запаса воды, она отсутствует в системе;
• поврежденгидробак для насосной станции;
• неисправен блок датчиков автоматического управления.

Для выявления условий неработоспособности вначале важно проверить расход электроэнергии, надежность соединения цепи. При низком напряжении требуется подключение к стабилизатору. Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса

Следующим этапом проверьте работу пускового устройства

Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса. Следующим этапом проверьте работу пускового устройства.

Насос может не поставлять воду по следующим причинам: при нарушении его герметичности, если в корпусе, либо по путепроводу появилась пробка воздуха. Недостаточный уровень высоты воды, низкий ее напор, несоответствие, засорение или поломка трубопровода, клапанов – это факторы, часто вызывающие сбой работы. Рассмотрим подробнее методы определения основных видов поломок и домашний ремонт насосов для воды.

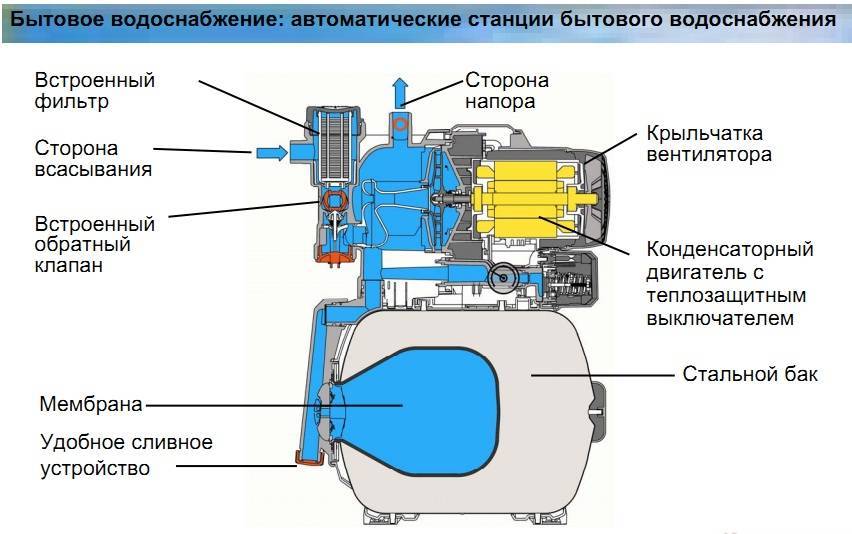

Устройство и характеристики насосной станции

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Как давление влияет на работу станции?

Почему показатели давления вообще важны для функционирования водяной станции? Дабы разобраться в этом вопросе, ознакомимся со строением и принципами работы агрегата.

Главный компонент станции – насос, благодаря которому выполняется нагнетание воды. У его двигателя имеется один серьезный недостаток – при каждом включении насоса он испытывает перегрузку. Как результат – при частом запуске станции двигатель быстро приходит в полную негодность. Чтобы предостеречь такое негативное явление, нужно уменьшить количество включений насоса – для этого станцию оснащают практичным гидроаккумулятором, в котором накапливается вода.

Устройство водной станции

Напор для заполнения бака водой создается за счет силы воздуха. Однако подобная схема работы не дает возможность применять датчики уровня, поэтому процессы включения и выключения регулируются давлением в водопроводе. Для этого оборудование оснащается еще одним важным устройством – реле давления. В итоге система функционирует таким образом: как только объем воды в гидроаккумуляторе понижается до критического показателя, давление падает до минимальной отметки и реле включает насос, а когда бак полностью заполняется, давление поднимается до максимума и реле выключает насос.

Но иногда происходит так, что насос очень часто включается и не выключается. Причина такого явления – низкое давление в системе. Чаще всего водяная станция не может набрать необходимое ей давление по таким причинам:

• падение мощности насоса;
• недостаточное напряжение в электросети;
• протечки в водопроводе;
• завоздушивание насоса;
• неполадки гидроаккумулятора.

Предлагаем детальнее рассмотреть каждую из указанных причин.

Этапы ремонта

Ремонт своими руками вне зависимости от того, самодельная ли перед вами установка или профессиональная, выполняется в несколько этапов – отключение системы, слив воды, демонтаж насоса, разборка, замена вышедших из строя запчастей, сборка.

Порядок разборки:

• отсоедините расширительный бак и демонтируйте насосную установку;
• снимите корпус, предварительно открутив все болтовые соединения;
• зафиксируйте вал, сняв с задней части двигателя крышку и вентилятор
• отсоедините крыльчатку, открутив крепежный винт;
• после демонтажа крыльчатки у вас открывается доступ к сальнику, для извлечения одной из двух его составляющих снимите крепежное кольцо;
• отсоедините электродвигатель от консоли;
• снимите вторую составляющую сальника – теперь может производиться замена сальника.

Собирать насос нужно в обратном порядке, собранный агрегат подключается к системе, после чего производится тестовый запуск.

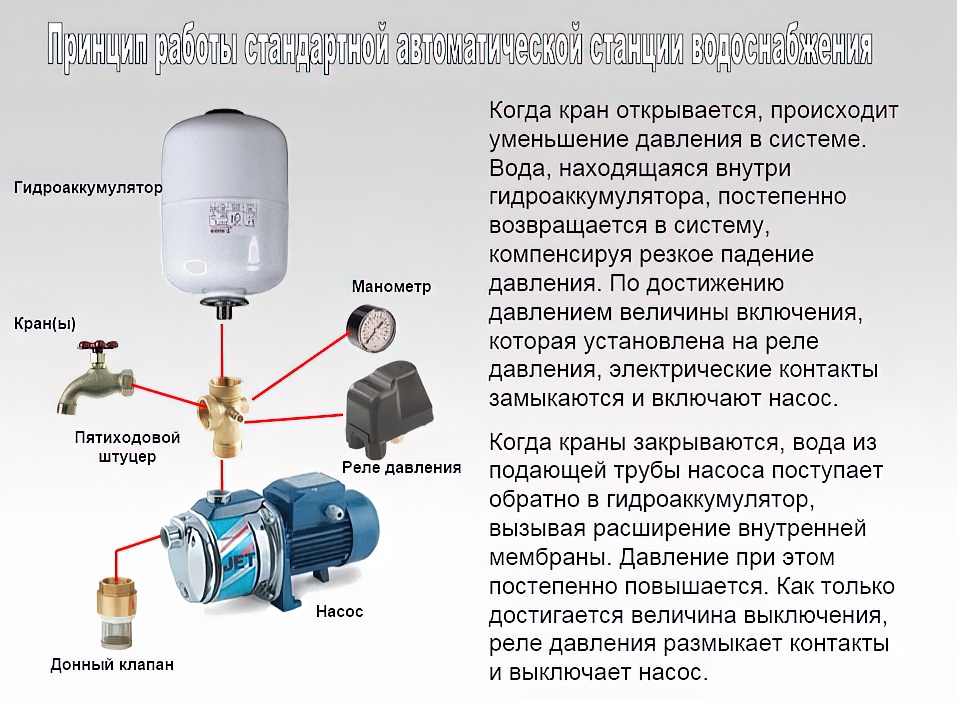

Принцип работы насосной станции

Зная все элементы, которые создают рассматриваемую систему, можно подробно рассмотреть принцип ее работы. Он довольно прост:

1. Станция запускается на момент открытия крана. При этом в системе начинает падать давление.
2. Вода, которая была набрана в гидрокомпенсатор, возвращается в систему для поддержания давления. Если кран открыт на протяжении длительного периода, давление падает до отметки, при которой срабатывает реле и насос включается.
3. При закрытии крана давление резко повышается. За счет этого происходит заполнение бака насосной станции и реле размыкает контакты.

Схема подключения насосной станции

За счет подобного принципа работы снижается вероятность прерывистой работы системы при одновременном открытии нескольких кранов.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

1. Насос для забора воды и подачи её во внутридомовую систему.
2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
3. Датчик давления, запускающее оборудование при снижении напора в системе.
4. Манометр.
5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

• Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
• Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
• Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
• Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
• Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
• Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
• Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
• Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

• Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
• На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
• Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
• Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
• Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника — ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Если устройство издает звуки, но жидкость все равно не поступает

Если прибор новый и его еще не использовали по назначению, то вполне вероятно, что при его установке были допущены ошибки. Это усложняет задачу поиска, так как причина может крыться в любом месте. Если прибор ранее работал исправно, то неполадка может появиться из-за скачущего напряжения или при значительной потере воды в резервуаре. Также причина может крыться внутри прибора (электромоторе).

Самый распространенный вариант при таком раскладе — это обычное засорение скважинного насоса, которое может быть вызвано различными водорослями, песком или землей, которые находятся на дне резервуара и т. д. Чтобы убедиться в этом и осуществить ремонт насоса, вспомните цвет воды перед поломкой.

Результат бурения колодца иллюстрировался в добываемой воде. Вода будет мутной, а напор может становиться слабее. Если вы наблюдали этот эффект, значит проблема в резервуаре. Чтобы отремонтировать насос и вернуть прежний поток воды, выполните следующую последовательность действий.

1. Выньте насос из вашего резервуара с жидкостью.
2. Откачайте всю оставшуюся воду из насосной станции.
3. Продезинфицируйте внутренние составляющие шланга и всего устройства целиком.
4. Затем повторно устраните всю воду.

После этих махинаций, если причина крылась в резервуаре, все будет работать. Если нет, то ничего страшного, ведь профилактика и чистка никогда не будет лишней.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

• Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
• Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
• Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

• Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой.
• Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
• Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
• Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
• Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
• Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
• На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

Правила технического ухода и обслуживания

Надежность и долговечность, а также исправное состояние насосной станции, возможно только в условиях правильного ухода.

Эксплуатация насосной станции и вспомогательного насосного оборудования, обязательно должна осуществляться в соответствии с прилагаемой инструкцией.

Типичная конструкция включает в себя насос, бак для резервного накопления воды или гидроаккумулятор, а также автоматический или ручной узел управления.

Чтобы такое оборудование служило, бесперебойно, на протяжение длительного времени, необходимо соблюдать основные правила монтажа:

• должно быть предусмотрено наличие обратного клапана, препятствующего оттоку воды в режиме работы насоса;
• с целью предотвращения замерзания воды в системе, при очень низких температурных режимах, должна быть правильно рассчитана глубина установки;
• не допускаются перебои в электроснабжении, а частые скачки напряжения быстро выводят из строя систему водоснабжения.

  Важно устанавливать стабилизаторы напряжения, а также правильно рассчитывать объем воды, который может быть обеспечен насосной станцией. Излишнее водопотребление провоцирует значительное снижение давления в системе. Излишнее водопотребление провоцирует значительное снижение давления в системе

Излишнее водопотребление провоцирует значительное снижение давления в системе.
