Нержавеющая гофротруба для кабеля
Повреждение изоляции кабеля может привести к необратимым последствиям, если не использовать защитную гофрированную трубу из нержавеющей стали, которая надежно защищают провода и не коррозируют.
В некоторых гибких гофрированных трубах предусмотрена металлическая проволока протяжка, которая значительно упрощает процесс монтажа и прокладки кабеля.
При этом достаточно только проложить гибкий нержавеющий трубопровод, вмонтировать кабель, один конец которого соединен с металлической проволокой. После чего кабель просто вытягивают за протяжку с одного конца гофротрубы. В данном случае использование труб гофрированных очень удобно и значительно сокращает время монтажа.
Общее описание
Перед началом прокладки штроб, требуется заранее прочертить линии, по которым они пройдут, и впоследствии будет проложена скрытая электропроводка.
Для того чтобы линии были строго вертикальны или горизонтальны используется уровень. Не следует делать их слишком высоко или низко, чтобы не помешать последующей установке пола или подвесного потолка. Специалисты рекомендуют сделать запас в 15 см. Места будущих креплений также отмечаются, рекомендуемый шаг – от 20 до 40 см.
На втором этапе прорезаются отверстия под коробки (чаще используют перфоратор), а болгаркой или специальным штроборезом проделываются соединительные штробы. Останется проделать люки в коробах, проводники вкладываются на места и фиксируются. Далее аналогично поступают с кабелем между ними. По завершении все установочные коробки и кабели маскируют штукатуркой, а в заключение работ проводят монтаж выключателей и розеткок.
Порядок прокладки кабеля в земле
Выкопав траншею, нужно:
- Убрать из нее корни, камни и другие предметы с твердыми и острыми краями, иначе при укладке они могут стать причиной повреждения изоляции.
- Выровнять дно, а затем утрамбовать. Идеальной ровности добиваться необязательно, главное – чтобы не было резких перепадов.
- Засыпать дно песком и разровнять таким образом, чтобы толщина слоя составляла приблизительно 0,1 м. Подойдет обычный карьерный песок из котлованов, но в нем не должно быть посторонних предметов, способных повредить электрокабель, поэтому перед засыпкой он должен быть просеян. Чтобы на дне не было явных неровностей, этот материал после засыпки в траншею тоже нужно утрамбовать.
- Осмотреть изоляцию электропроводов для выявления возможных повреждений. Если есть возможность, прозвонить их мегаомметром, чтобы проверить на обрыв (за неимением этого прибора можно воспользоваться обычным мультиметром). Обнаружив повреждения, их нужно заделать.
- Уложить кабель на песчаное дно траншеи легкими волнами, без натяжки.
- Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в дальнейшем ремонтные работы, если в них возникнет необходимость.
- Засыпать уложенный электрокабель сверху песком, также предварительно просеяв материал. После этого песчаный слой (приблизительно 0,1 м), нужно утрамбовать ногами.
- Следующим слоем насыпать ранее вынутый грунт, также удалив из него опасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
- Затем канава полностью засыпается землей несколько выше уровня поверхности. Это нужно для того, чтобы после естественного уплотнения и оседания почвы на месте укладки не образовалось углублений.
После выполнения перечисленных этапов линию можно подключить к нагрузке, предварительно прозвонив ее для проверки на целостность.
Теперь вы знаете, как проложить кабель в земле с соблюдением установленных норм. Далее мы рассмотрим несколько нюансов, касающихся этой работы.
Нарушения, допущенные при протягивании кабельной линии по потолочной поверхности
Чтобы обеспечить эстетичный вид потолочного покрытия при протягивании гофрированной защиты с кабелем внутри покупать материал нужно, уложенный хлыстами, не сильно скрученным. При выборе изделий часто допускаются следующие ошибки:
Куплен оранжевый или черный вид гофры.
Выбран опасный материал, поскольку он поддерживает горение. Рекомендуется применять только серую гофру ПВХ.
Гофра проложена по горючему основанию за подвесным потолком.
При коротких замыканиях гофрированная защита силовую линию не спасет. Необходимо выполнить монтаж кабельной проводки в стальных материалах.
Сделано больше одного поворота гофры на 90 градусов.
Усложняется доступ при обслуживании. Надо стараться избегать таких поворотов.
Монтаж проводки по потолку в доме Источник mos-elektrika.ru
При каком варианте для кабеля нужна гофрированная защита?
Выбор гофры либо определяется существующими нормативами, либо просто выбирается по целесообразности:

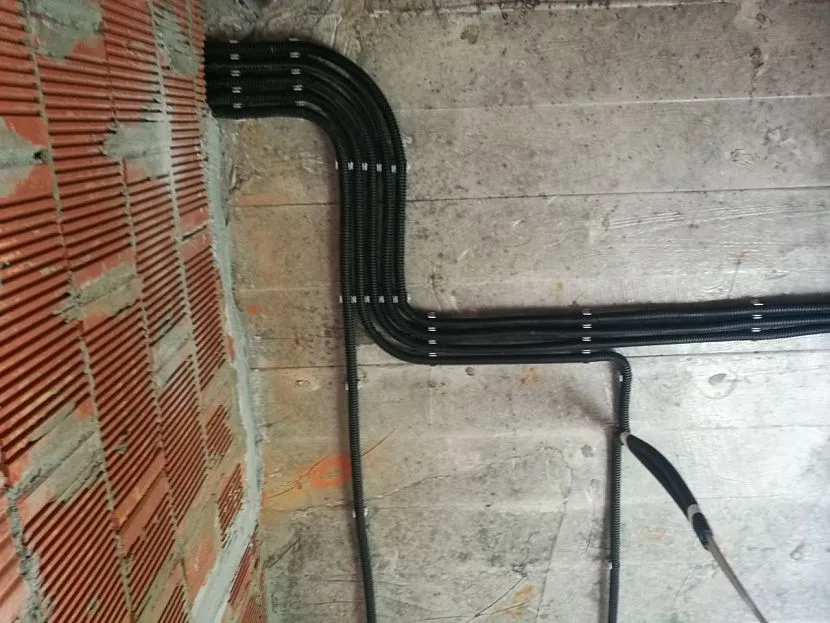

Монтаж электрической проводки открытым способом внутри помещений.
Используется метод для прокладки материала по бетонным, кирпичным поверхностям. Они считаются негорючими. Если потолок деревянный, потребуется специальная невоспламеняющаяся подложка или применяется гофра, изготовленная из металла.
- Монтаж электрических трасс при высокой вероятности нанесения ущерба кабельным линиям.
- При прокладке кабелей с последующей их заливкой бетоном, рекомендуется сделать дополнительную защиту. Для этого используют гофрированный материал.
- Если поверхность сделана из горючего основания, то монтировать кабельную линию из ВВГНГ без гофрированной защиты допускается лишь при выборе открытого метода.
При этом проводка выполняется на изоляторах, с использованием пластиковых коробок или специальных плинтусов.
Если потом планируется заменять кабель.
Для облегчения процесса замены кабельной линии гофрированный материал лучше использовать на один размер больше.
Использование зонда
В зависимости от конструкции, трубы ПНД выпускаются с зондом (протяжкой) и без него.
ЧИТАТЬ ТАКЖЕ: Какие полипропиленовые трубы лучше для отопления, водоснабжения
Протяжка — тонкий трос, проволока, — которую применяют для втягивания кабеля в трубу. Для облегчения работы, лучше использовать двойную гофру, внутренняя стенка у которой гладкая, выполнена из ПВД, что облегчает прохождение проводки.
- Начинайте работу с измерения нужной длины. Лишняя труба отрезается ножом или специальной труборезкой, зонд перекусывается бокорезами.
Как протянуть кабель при помощи различных устройств?
При отсутствии зонда, протягивание кабеля возможно при помощи различных приспособлений. Трудоемкость процесса несколько увеличивается, но требуемый результат достигается одним из следующих способов.

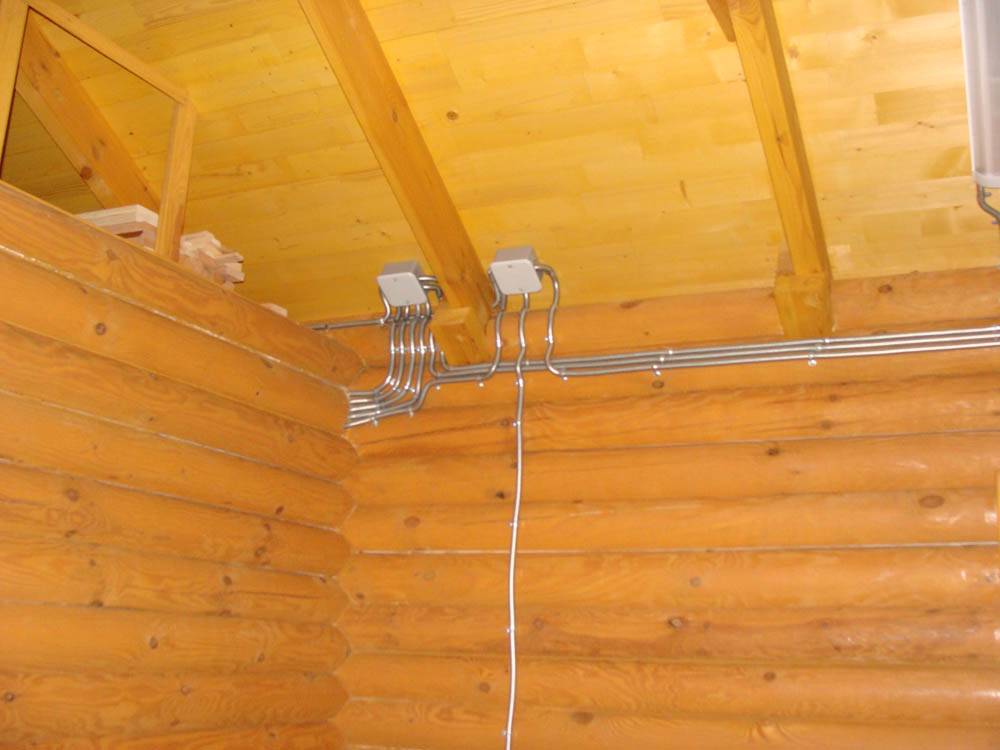

Особенности электропроводки в деревянном доме. Открытый монтаж
Можно утверждать, что контролирующие службы надзора отдают предпочтение открытой проводке внутри деревянного дома (пусть она и не столь современная). Она обеспечивает больший уровень безопасности во время эксплуатации. Хотя бы по той причине, что состояние проводки легче контролировать и её проще ремонтировать. К достоинствам можно отнести:
- Возможность быстрой замены проводов или кабеля на более «мощный», если возникла необходимость подключения дополнительных потребителей
- Лучшие условия по тепловым режимам самой проводки
- Отсутствие риска повреждения при сверлении в перегородке отверстий для крепления навесных предметов мебели и декоративных аксессуаров
Этот способ хоть и называется «открытым», видимыми провода бывают лишь в случае монтажа их на изоляторах. А чаще используют для монтажа металлические трубы и металлорукава либо линейку специальных изделий из ПВХ с маркировкой «НГ» (не поддерживающие горения):
- Короба
- Плинтусы с кабель каналами
- Гофрированные (мягкие) трубы
- Жесткие трубы
Если делать электропроводку внутри дома по всем правилам, такой способ монтажа гораздо быстрее, проще и дешевле. И когда вопросы дизайна интерьера стоят на втором плане, то открытая проводка по гипсокартону в деревянном доме более предпочтительна, чем скрытая. Например, в небольшом дачном домике.
Советы и рекомендации
Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели. Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг
Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.
Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.
На что рекомендуется обратить внимание?
Использование натяжных потолков позволит решить множество проблем одновременно.
- Не потребуется выравнивать поверхность.
- Сохранение привлекательного внешнего вида.
- Лёгкое разведение компонентов отдельным способом.
Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.
С какими проблемами сталкиваются чаще?
Часто сталкиваются с неправильным расположением монтажного багета
Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил
Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.
Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.
Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.
Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.
Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.
Клипса на трубу — разновидности
Несмотря на схожесть конструктивного исполнения и крепеж, клипса для труб выпускается в следующих вариантах:
Различных типоразмеров. По этому признаку различают крепления для трубопроводов подачи холодной и горячей воды, отопления диаметром 16, 20, 25, 32, 40 мм, и канализации с типовыми размерами ПВХ-труб в окружности 50 и 110 мм.
С разным числом фрагментов. Клипсы для труб выпускают:
- Одиночные — используются для фиксации однотрубных коммуникаций.
- Парные — применяются для удержания двух параллельно проложенных одноразмерных трубопроводов.
- Ленточные — набираются из любого количества клипс методом стыковки их боковых стенок в различный тип замков. Лента может быть собрана из деталей разных диаметров и только от одного производителя.
Как применяют зонд
Протяжка с использованием зонда
В соответствии со своей конструкцией, трубы производятся либо с протяжкой (зондом), либо без нее.
Этот зонд представляет собой проволоку или тонкий трос — он пригодится для протягивания кабеля в трубу. Если взять двойную гофру, это облегчит рабочий процесс: проволока будет без затруднений скользить по гладкой поверхности ее внутренней стенки.
- На первом этапе работ замеряют необходимую длину. Излишнюю длину трубы обрезают труборезкой либо обычным ножом, а бокорезами перекусывают зонд. Работая с бокорезами, необходимо придерживать внутренний конец зонда: если он западет, вытащить его обратно будет малореалистично.
- Протяжку загибают и цепляют за наружную стенку трубы. Затем прокалывают внутреннюю изоляцию либо обматывают провод тросом.
- Потом противоположный конец троса привязывают к прочно зафиксированному объекту и протаскивают кабель в трубу. Это возможно осуществить и в одиночку — но будет намного удобнее, если напарник подержит трос, пока вы будете заниматься протягиванием.
- Если обмотать сцепление кабеля и протяжки изолентой, это повысит качество скольжения и просунуть кабель станет значительно проще.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
- Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема - Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Помимо всего этого есть еще гофра с протяжкой или без нее. Протяжка — это тонкий кабель или провод, облегчающий затягивание кабеля в гофре. Кабель привязывают к концу проволоки, натягивают за другой конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей проблематично — при достаточной жесткости можно просто протолкнуть внутрь несколько метров кабеля, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без
Если говорить о видах пластиковой гофры, следует упомянуть, что бывает двухслойная гофра. Снаружи такая же ребристая поверхность, но внутри гладкая. Гофра для такого типа кабеля стоит дорого, но при необходимости в него действительно можно протянуть новый кабель. В тех типах, где внутренняя стенка рифленая, это не всегда возможно – если у трассы минимум поворотов и даже поворотов с большим радиусом.
Металлическая и метало-полимерная гофра
Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.
Выбор кабеля и защиты для него
При проведении ремонтных работ в помещениях с использованием гипсокартона в большинстве случаев отдается предпочтение трем его разновидностям, к числу которых относятся обычные, влагостойкие и огнестойкие листы. Первые выбираются значительно чаще, поскольку по сравнению с другими видами материала они обладают более доступной стоимостью, но следует учитывать, что их середина подвержена тлению. По этой причине в случае появления искры имеется вероятность воспламенения, во время которого в помещение начинают проникать токсины. Во избежание подобного прокладываемую под гипсокартоном проводку необходимо изолировать материалом, предотвращающим возможное возгорание.
Подходящим вариантом является использование кабелей с наличием маркировки «нг». Если установка гипсокартонных листов осуществляется на каркас, выполненный из металлических профилей, то под отделочным материалом можно прокладывать провода с обозначением «ВВГнг». Изготовление современных электрических кабелей зачастую осуществляется из меди, которая в дальнейшем помещается в изолирующую оболочку.
Во избежание ее повреждения в ходе протягивания о металлический каркас или саморезы, применяемые при закреплении профиля, изделия требуется обезопасить при помощи дополнительной изоляции. При наличии такой защитной оболочки монтаж не будет нарушен никоим образом, но зато она позволит исключить нарушение целостности проводки и вероятность возникновения короткого замыкания
Кроме этого с ее помощью удается обеспечить защиту кабелей от мелких грызунов, что особенно важно в частных домах и некоторых других помещениях
В качестве такой защитной оболочки нередко используется ПВХ гофра и специальные пустотелые кабели, выполненные из пластика. Оба варианта отличаются невысоким удобством сборки, а также при их прокладке возникают некоторые сложности, когда дело доходит до труднодоступных мест, но зато таким способом удается сократить расходы при протягивании электрической проводки в перегородках, сделанных из гипсокартона.
В тех ситуациях, когда отделочный материал находится от стены на расстоянии менее чем за 15 мм, то более благоприятным вариантом является прокладывание кабелей с обозначением «ВВГнг-LS», которые отличаются повышенной надежностью ввиду наличия двойной изоляции. Помимо этого изделия с такой маркировкой можно использовать при появлении потребности выполнить протягивание электрической проводки внутри деревянных домов.
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПВХПНДПП
ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
ПНД труба для кабеля: критерии выбора
Главным критерием при выборе ПНД трубы для кабеля является пропускная способность изделия. Значение внутреннего диаметра трубы должно соответствовать суммарной площади сечения кабельной продукции, которая будет прокладываться в ее внутренней полости. Согласно ГОСТ, техническая труба ПНД выпускается диаметром 16-225 мм с толщиной стенки 2-30 мм. Изделия сечением до 90 мм выпускаются в бухтах по 100 или 200 мм. Трубы большего диаметра изготавливаются отрезками длиной 12 м.
На заметку ! В одной ПНД трубе можно одновременно расположить не более 4 кабелей.

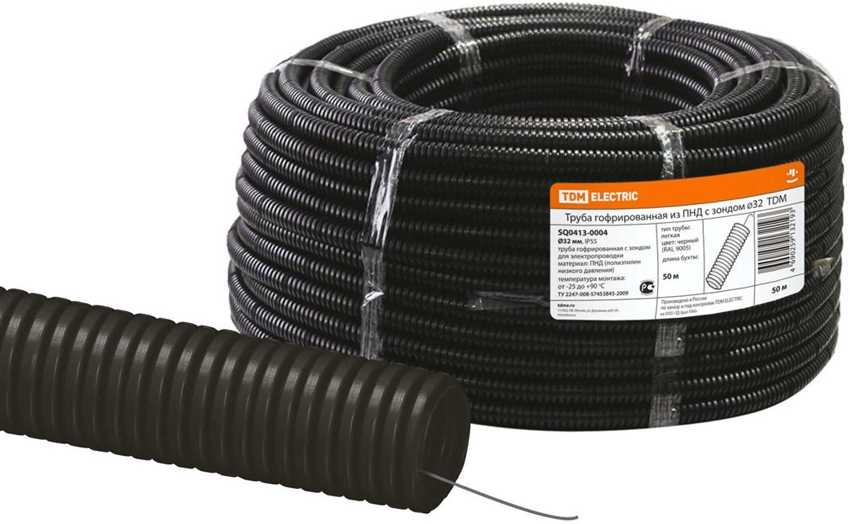

ПНД труба с зондом для протяжки кабеля.
Следующим важным критерием является прочность изделия. Трубы с маленьким значением используются для прокладки кабелей внутри здания, а с большим – под землей. Рассчитать показатель прочности можно самостоятельно, определив параметр SDR. Для этого необходимо вычислить отношение внешнего диаметра к толщине стенки трубы. Чем ниже данный показатель, тем выше прочностные характеристики трубы.
На каждом заводском изделии нанесена маркировка, по которой определяются характеристики трубы, такие как название производителя, материал изготовления, параметр SDR, диаметр, толщина стенки, рабочее давление, стандарт производства, назначение и дата изготовления.
Нужно ли прокладывать кабель в гофре
Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:
Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.
Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.
Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.
Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.
Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.
Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.
Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.
Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.
Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.
Выбор ПНД труб для укладки кабеля
Подбирать защитный материал для прокладки кабеля в земле нужно грамотно. Пожалуй, самым важным параметром, от которого необходимо отталкиваться при выборе, является количество и габариты проводов коммуникационной сети. Между этими показателями и размерами трубы есть прямая зависимость, которую можно понять, если детальнее рассмотреть самые популярные типоразмеры гофрированных ПНД труб.
При выборе материала нужно точно знать их размеры труб. Диаметр стандартных полимерных изделий может варьироваться от 16 до 225 мм. Трубы с небольшим сечением (до 90 мм) выпускаются в бухтах, длина которых может составлять 100 или 200 м. Если диаметр превышает 90 мм, то длина одиночных отрезков труб составляет 12 м.
Работа с пылесосом или компрессором
Если изделие небольшого диаметра, то просунуть кабель в трубе ПНД не составит труда. Процесс довольно прост.
- К одному концу трубы прикрепляем пылесос. С другой стороны вводим легкую нитку/бечевку с грузиком (к примеру: шарик из поролона/пенопласта или пробка) и, по мере просовывания нитки в трубу, разматываем катушку.
- После того, как нитка вышла с другой стороны, либо крепим провод, либо, если провод слишком тяжелый, присоединяем проволоку, и вытягиваем с обратной стороны бечевку с кабелем или проводом.
- В том случае, если протягивали проволоку, необходимо, присоединить к ней проводку и втянуть обратно, как в случае с ниткой, зондом внутрь.
ЧИТАТЬ ТАКЖЕ: Эффективные способы утепления труб на чердаке
С компрессором проводим работу таким же образом, но его необходимо размещать со стороны введения нити.
Нужно ли прокладывать кабель в гофре
Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:
Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.
Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.
Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.
Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.
Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.
Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.
Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.
Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.
Разновидности ПНД труб для прокладки кабеля в земле
Производители выпускают ПНД трубы в двух вариациях: гладкие, и с гофрированной стенкой. Они отличаются индивидуальными техническими характеристиками и возможностью прокладки при определенных условиях.
Гладкие технические ПНД трубы для кабеля обладают жесткой структурой и высокой механической прочностью. Они имеют черный окрас. Такие трубы выпускаются в двух вариациях: однослойные армированные и двухслойные неармированные. Первый вариант применяется для прокладки кабельной продукции в бетонных и кирпичных конструкциях, стяжках пола. Двухслойные армированные трубы могут быть использованы в более сложных условиях.

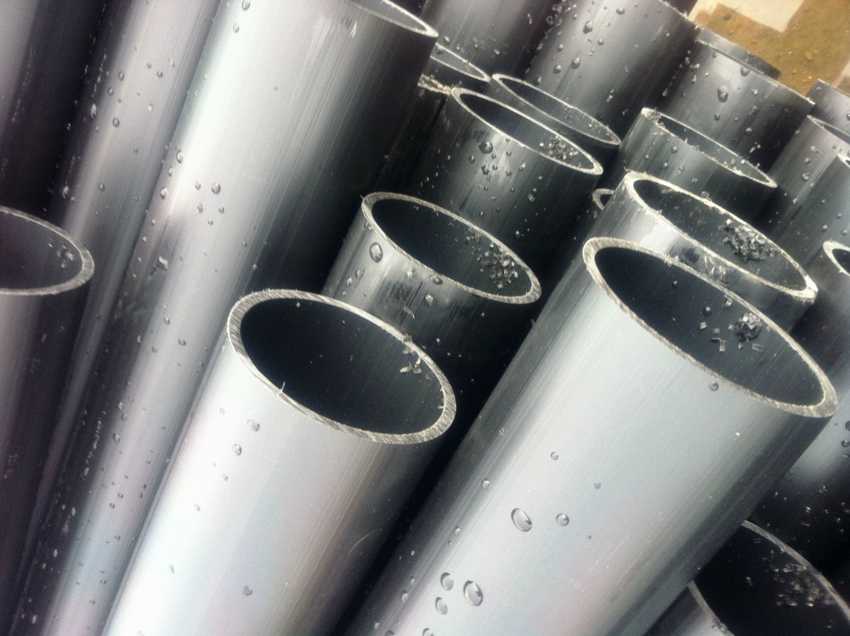

Гладкая труба из полиэтилена низкого давления.
Обратите внимание! При осуществлении переходов и поворотов в кабельных каналах из гладких ПНД труб, следует использовать специальную фурнитуру. Гофрированные ПНД трубы для кабеля могут использоваться как при подземной, так и надземной прокладке коммуникаций
Они имеют двухслойные стенки, внутренний слой которых выполнен из ПВД и имеет гладкую поверхность, а наружный изготовлен из ПНД, и отличается гофрированной структурой. Такие трубы обладают хорошей гибкостью, способностью выдерживать значительные нагрузки, возможностью их прокладки на разной глубине и криволинейных участках
Гофрированные ПНД трубы для кабеля могут использоваться как при подземной, так и надземной прокладке коммуникаций. Они имеют двухслойные стенки, внутренний слой которых выполнен из ПВД и имеет гладкую поверхность, а наружный изготовлен из ПНД, и отличается гофрированной структурой. Такие трубы обладают хорошей гибкостью, способностью выдерживать значительные нагрузки, возможностью их прокладки на разной глубине и криволинейных участках.
Правила и технология укладки подземных электрических коммуникаций
Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:
Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.
Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.
- При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
- Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.
Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.
Прокладка кабеля в гофре
Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.
Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.
Что такое гофра
Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.
Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.
Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.
Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.
Прокладка кабеля в кабель-канале
Кабель помещается в предварительно закрепленный кабельный канал и закрывается крышкой, позволяя ему находиться внутри без дополнительного крепления. Трудность прокладки состоит в том, что кабель-канал нужно монтировать по уровню или лазерному нивелиру, иначе выглядеть такой монтаж будет неаккуратно. Также требует навыков подгонка стыков и поворотов. Прокладка кабеля в кабель-каналах часто относится к монтажу «эконом-класса». Также встречаются системы кабельных коробов шириной 80-100 мм, в которые монтируются розетки, выключатели, слаботочные розетки Ethernet. Например, такие системы есть у Legrand, DKC, используются такие системы чаще в офисах, пример на нашем объекте.
Лучший в данном случае:
- самый экономичный для мест где присутствуют люди
- для опусков к розеткам и выключателям
- открытой проводки к светильникам по бетонным потолкам
Часто встречается в офисах эконом-класса и магазинах недорогого сегмента.
Только не перфоратор?
Использование перфоратора, иногда, не только не приветствуется, но также категорически воспрещается.
Применение данного типа электроинструмента является опасным мероприятием, если требуется проложить штробу в панельном доме. Здание из панелей содержит множество несущих стен, а остальные простенки выступают вспомогательными элементами.
Отбойный прибор издает сильные вибрации, от которых расшатывает всю постройку. Как итог, порой обваливаются целые углы домов, падают стены или рушатся сооружения целиком.
Конечно, не с одного раза, даже не от одного ремонта, но уже после проведения первых подобных работ надежность конструкции станет очень сомнительной.
Лучшим выходом станет использование болгарки с молотом и долотом.
Проводка электропроводки в потолке: за и против
Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:
- При последующем монтаже потолков натяжного типа, из гипсокартона.
Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.
- В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.
Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.
- Нет желания менять напольное покрытие, которое уже положено.
Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:
- Лёгкая разводка компонентов по помещению.
- Беспроблемное обслуживание, замена деталей в случае необходимости.
- Безопасность. Не потребуется даже запоминать особенности расположения.
- Упрощение дальнейшего подключения осветительных приборов.
Такой методике многие отдают предпочтение.
