Зачем нужен поверхностный насос

Основные виды самовсасывающих насосов

Насосы делятся еще на несколько видов:

Центробежные. Насосы этого типа работают благодаря центробежной силе, от этого они и получили свое название. Конструкция у такого оборудования достаточно простая, легко регулируется, а работа агрегата очень экономичная. Чаще всего центробежные насосы применяют для обустройства систем водоснабжения и водоотведения на дачных участках в теплицах и в загородных домах. Применяют такие устройства и на автомойках, где необходимо нагнетать давление жидкости, с таким насосом подача воды будет бесперебойной. Важным достоинством центробежного насоса является функция самоизливки всасывающего трубопровода при запуске, также такой насос считается достаточно эффективным, производительным и удобным в обслуживании. При выборе такого агрегата надо учесть, что глубина источника должна составлять не больше 10 метров

Также специалисты советуют обратить внимание на то, что центробежные насосы не советуют применять в местах с высоким содержанием воздуха (больше 7%), в такой ситуации перекачивание может прекратиться. Что касается работы с грязной водой, то такие насосы подходят для этих целей, но со временем происходит накопление грязи между рабочим колесом и корпусом, что значительно понижает КПД

Поршневые. Еще недавно насосы такого типа были очень популярными среди владельцев дачных участков. Главными преимуществами оборудования называют высокую надежность и хороший КПД. Но сейчас центробежные варианты насосов практически полностью вытеснили их. Минусами поршневых моделей является небольшая глубина погружения, необходимость в постоянной очистке клапанов и в регулярной замене поршневых колец.

Вихревые. Такие насосы обычно применяют в комплексе с вакуумной емкостью и центробежным устройством, они подключаются благодаря специальному патрубку. Применять вихревой агрегат отдельно нет смысла, ведь КПД у такого устройства составляет меньше 35%, а подача невысокая. О работе с загрязненной жидкостью не может быть и речи, такой насос не справиться с данной задачей.

Самыми эффективными самовсасывающими устройствами считают модели с циркуляционными установками, лопастными и гидростуйными насосами. Их используют при водопонижении и водоотливе, такие агрегаты очень популярны в сфере строительства.

Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.

Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

Рекомендации по выбору

Чтобы безошибочно подобрать оборудование для скважины, нужно обладать некоторой технической информацией. Вначале необходимо определиться с назначением насоса. Будет ли он использоваться для удовлетворения хозяйственных нужд здания или предназначен только для того, чтобы поливать грядки на приусадебном участке. Поэтому нужно знать суточный объем воды, который потребуется для обеспечения нормального функционирования дома.

Часть параметров, касающихся приобретенного аппарата, можно узнать из технического паспорта прибора, остальные показатели, влияющие на комплектность и мощность насосной станции, придется определять самостоятельно.

Среди них:

  • глубина расположения источника;
  • диаметр выработки;
  • толщина водяного горизонта;
  • дебит скважины;
  • расстояние от насоса до самой верхней точки водозабора (этажность здания);
  • температурный режим региона, сезонность;
  • условия эксплуатации насоса (постоянно или периодически).

Как выбрать поверхностное оборудование для воды

Основные параметры:

  1. Глубина подъёма воды. Замеряют расстояние от всасывающего патрубка до поверхности зеркала жидкости.
  2. Напор. Параметр указывает на максимальную дальность передачи воды. Учитывают протяжённость труб водоснабжения или оросительной системы.
  3. Мощность двигателя. С повышением мощности увеличивается напор и глубина подъёма.
  4. Расход электрической энергии.
  5. Материал. Выдержат напряжённую работу только качественные составные детали (подшипники, лопасти).
  6. Шумность работающего насоса.
  7. Безопасность. К параметру относят: лёгкость проведения установки, герметичность, качество сборки насоса.
  8. Сервисное обслуживание. Если в регионе нет сервисного центра по обслуживанию выбранной модели, то возникнут сложности с гарантийным ремонтом в случае поломки и с приобретением запасных частей.

Второстепенные параметры:

  1. Имя бренда. За всем известное имя не обязательно переплачивать. В сегменте поверхностных насосов несколько известных брендовых компаний, только и новые производители неплохо себя зарекомендовали.

Стоимость. Выбирать насос надо по сбалансированности характеристик.

Как правильно выбрать насос

Главный вопрос при выборе насосного оборудования – стоимость. Бюджет- лидирующий критерий. Выбирайте по потребностям. Это не панацея, но рекомендация. Все решает целевое назначение для:

  • питья;
  • жилья;
  • полива.

От этого зависит критерии выбора. Если это абиссинский колодец, из которого нужно качать воду, чтобы поливать помидоры, тогда пользуйтесь минимальными возможностями, и не тратьте деньги на дорогостоящее оборудование.

Вода для бытового применения – странная жидкость, которая поставляется нам по трубам централизованной системы, но она не соответствует требованиям стандартов, чтобы быть пригодной для питья и приготовления пищи. Артезианскую воду нам продают за боснасловную цену за куб. Выбирайте, что вам нужно.

10 метров

Абиссинский колодец будет снабжать вас водой, пригодной для полива и технического использования. Лучший вариант – центробежный насос. Он работает по принципу втягивающей воронки, которая создает зону разряжения. На валу находятся колеса, а на них расположены лопатки. При раскручивании вала создается зона разряжения. Вода в рабочей камере вталкивается в трубопровод.

Отрицательное давление создает втягивающую силу, под действием которой жидкость из источника затягивается в шланг. Попадая в рабочую камеру она выдавливается в трубу. Непрерывное вращение вала с колесом и лопатками создает постоянное давление в системе. Если глубина залегания воды 10 метров, то поверхностный насос должен иметь мощность 1 кВт. Запас мощности расходуется на передачу жидкости по трубопроводу от источника к дому.

Давления должно быть достаточно, чтобы каждая точка потребления получала воду

Важно, чтобы давление в системе было достаточным для работы бытовых приборов (стиральной, посудомоечной машины и т.д.) после прохождение фильтрационной станции, которая снизит его вдвое (в среднем). Имеет значение этажность здания

Каждый метр, на который нужно поднять жидкость, необходимо учитывать.

15 метров

Можно применять различные методы поднятия воды с этой глубины. В расчеты нужно включать все потребности:

Для питья и гигиенических процедур. Закладывается пропускная способность всех кранов, если представить, что они включены одновременно. Гидравлическое сопротивление фильтра необходимо учесть. Важен чистый выход. Для бытового использования

Важно, чтобы каждый потребитель при открытых кранах получал жидкость с требуемым давлением, указанным в паспорте. Считается, как будто все они включены одновременно

Питьевая вода, получаемая с этой глубины, требует многоступенчатой очистки фильтрами, которые улавливают твердые включения, абсорбируют химические составляющие раствора и обеззараживают воду до состояния питьевой.

30 метров

На этих глубинах встречаются песчаные грунты, которые фильтруют воду естественным способом, пропуская ее через песок. Проблема в одном – поднять ее на поверхность. 30 метров глубины соответствует 3 кВт мощности насоса, и это без учета передачи жидкости по трубопроводу и подачи ее по разводке к потребителям. Минимальное давление в трубах от 1,5 до 3,0 бар.

Для таких источников используются как центробежные, так и вибрационные насосы. Максимальная глубина всасывания и тех и других позволяет поднять воду. Различие в способности прокачивать заиленную воду. Так как на этой глубине она встречается реже, можно применять недорогие центробежные модели.

Особенности

Технические возможности и опции такие:

  • диаметр скважины не является преградой к использованию
  • превосходят погружные изделия по производительности (объемом перекачиваемого ресурса за единицу времени), КПД выше
  • малая мощность, что создает ограниченность по максимальной глубине забора воды (6 – 15 м)
  • корпус не имеет абсолютной герметизации, при установке на открытых местностях следует подумать о защите от осадков (кессон с утеплением). Рекомендуется устанавливать в закрытых помещениях (подвал, цокольный этаж, павильон)
  • малый вес, компактность
  • возможность монтажа на поверхности, что делает обслуживание, осмотр, настройку, ремонт удобным. Если устройство понадобится на другом месте, его несложно отключить и перенести

Итак, для глубоких артезианских источников поверхностный насос для скважины подойдет разве что с внешним эжектором, но для обычных бытовых скважин «на песок» на даче или в частном секторе – это оптимальный вариант. Преимущество еще и в том, что для того, чтобы его использовать, например, для полива огорода, его не нужно вытаскивать из скважины, отцеплять от оголовка, как погружное устройство. Достаточно просто подключить дополнительный шланг или перенести сам аппарат куда надо.

Преимущества и недостатки поверхностных насосов

К положительным сторонам применения погружных самовсасывающих насосов относят:

  • Хорошие характеристики мобильности. Такое насосное оборудование можно установить где угодно, и при необходимости перенести в другое место. Единственными требованиями являются – ровная площадка и близкое расположение к источнику электропитания;
  • Производительность устройства. Поверхностные модели могут поднимать жидкость с глубины в 8-10 метров, и после этого еще и транспортировать жидкость на десятки метров по горизонтальным трубам;
  • Надежность конструкции. Как понятно из названия, данный агрегат устанавливается на поверхности, а не погружается в воду, поэтому его детали будут служить намного дольше;

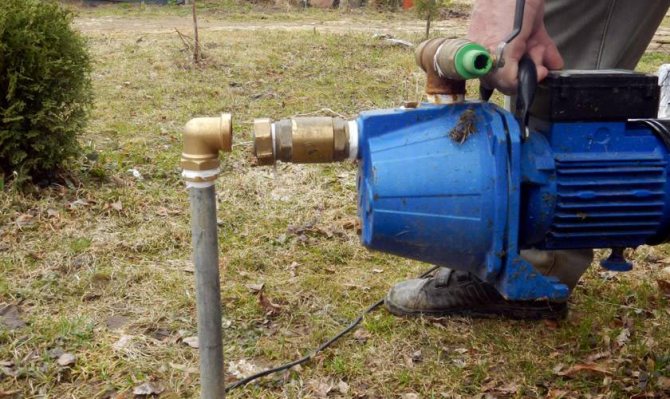

  • Установить поверхностный насос модно практически в любом помещении, они легко устанавливаются в доме, подвале или в погребе. Чтобы обезопасить себя от шума, можно поставить насос даже в гараже;
  • Беспрерывная деятельность. Такой тип насосов оснащается еще и режимом беспрерывной работы;
  • Приемлемая стоимость. Если сравнивать поверхностный насос с погружным, глубинным или полупогружным, то  обойдется он намного дешевле, но при этом качественно выполнит свои функции.

Есть у такого оборудование и свои отрицательные стороны:

  • Невозможность использования в глубоких источниках воды. Поверхностные насосы не предназначены для погружения в воду, поэтому в колодцах или емкостях большой глубины их использовать не получится;
  • Шумность работы. Большинство моделей при работе издают много шума, поэтому специалисты советуют устанавливать самовсасывающие насосы подальше от жилых комнат;
  • Сложность установки. Чтобы все работало нормально, необходимо правильно и грамотно установить все трубы и шланги, самостоятельно с этим справиться достаточно сложно, поэтому лучше вызвать мастеров, а это потянет за собой дополнительную трату средств.

Преимущества и недостатки

Если на участке расположен неглубокий колодец, поверхностное устройство для забора воды является наилучшим вариантом. Его преимущества:

  • небольшие габариты, соответственно, и малый вес;
  • приемлемая цена;
  • несложный монтаж;
  • простота эксплуатации;
  • постоянный доступ к прибору, возможность выполнять ремонт и обслуживание при необходимости;
  • поверхностные насосы могут работать даже на минимальной глубине, когда водяной слой равен 80 см;
  • довольно мощный напор, что обусловлено малой глубиной всасывания;
  • высокий КПД (не у всех моделей поверхностных устройств).

Недостатков у рассматриваемых насосов тоже немало. В первую очередь отмечают узкую область применения. Характеристики прибора средние, что не позволяет установить его в колодец со значительной толщиной водного слоя. Чтобы защитить поверхностный прибор от внешних факторов (снег, дождь), необходимо располагать его под навесом. Если есть возможность, технику устанавливают в помещении хозяйственного назначения.

Для сравнения, в погружных устройствах предусмотрена водяная система охлаждения. Прибор постоянно находится в воде, что обеспечивает постепенную отдачу тепла механизмом. В результате перегреваются погружные насосы реже. Поверхностные устройства не будут долго работать с загрязненной водой. Кроме того, чтобы прибор нормально функционировал, всасывающая магистраль должна быть вся заполнена водой. К минусам относят и шумовой эффект. Поверхностные насосы работают очень громко, поэтому лучше их располагать в закрытом помещении.

Схема насосной станции без гидроаккумулятора

В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении

Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать

Схема с дополнительным насосом

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.

Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.

Схема с баком на чердаке

Накопительный бак

Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.

Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.

В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.

Накопительный бак в разрезе

Конечно, у этой схемы есть и свои недостатки.

  • Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
  • Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
  • К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
  • Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.

Прочие факторы, влияющие на высоту всасывания

Если говорить не только о воде, а о перекачивании жидкости, как таковой, то на высоту всасывания влияет ещё и её плотность. Чем она более вязкая – тем на меньшую высоту жидкость можно поднять.


Расчёт высоты всасывания насоса

Ещё один фактор, который оказывает существенное влияние – температура жидкости. Чем она ниже, тем насосу легче работать, и тем с более низкой отметки он может поднять воду. Заметим, что при нагревании воды появляется опасность явления кавитации, поэтому насосы нужно оберегать от скачков температур и давления.

Насосы с большой высотой всасывания – это те, которые создают разрежение 0,8 бар. То есть, они поднимают воду с отметки 8м, если нет потерь давления. Вы спросите: как тогда откачивают воду с артезианских глубин? Хороший вопрос.

Виды

Могут быть отличия в конструкции поверхностных насосов. Все продающиеся изделия подразделяются на подвиды:

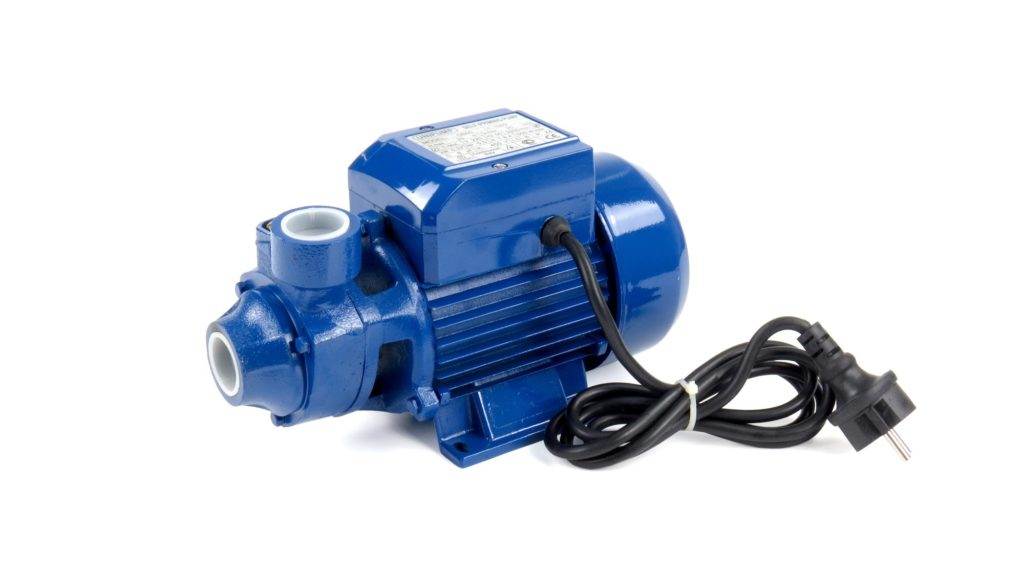

Вихревые – недорогие, небольшого размера устройства. Вихревые агрегаты создают высокое давление, но обладают невысоким КПД. Состоит из рабочего элемента с лопастями и ведущего вала. Не переносит загрязненную воду, в такой среде детали прибора очень быстро приходят в негодность;

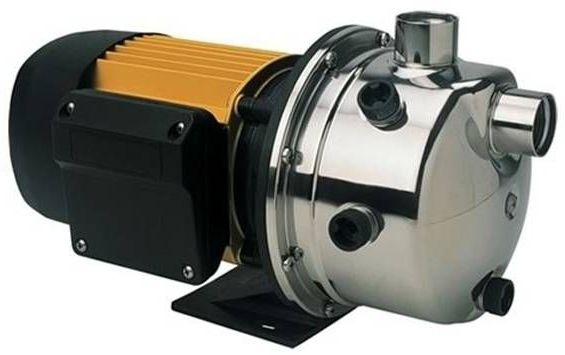

Центробежные – агрегаты с высоким КПД – достигает 92 %, работает долго и надежно. Но неспособен сильно повышать давление. Поверхностный центробежный насос состоит из 2 рабочих колес и вала;

Эжекторные – часто бывают двухконтурными, требуют использования 2 всасывающих труб. По одной из них вода поступает в эжектор, где создает зоны разных давлений. Вторая из них подает закачиваемую жидкость к насосу. Сейчас их используют редко, их заменяют новейшие марки погружных насосов.

Делятся они и по предназначению. На рынке реализуют:

Дренажные – применяют для воды с серьезными загрязнениями. Прекрасно подходят для бытовой потребности и подачи поливной воды, то есть для мест, где допустимо обойтись без чистой воды. Но при этом в жидкости могут содержаться частицы загрязнений не крупнее 12 см. Такой поверхностный насос для грязной воды часто подключают к хозяйственным резервуарам на приусадебном участке;

Фекальный – предназначен для откачки выгребных ям. В конструкции предусмотрены специальные ножи, измельчающие закачиваемый с жидкостью мусор. Устройство производят из прочных материалов, части долго не снашиваются и не нуждаются в особом обслуживании и постоянном ремонте;

Использование этих классификаций позволят подобрать подходящее именно для ваших условий оборудование с необходимой мощностью.

Вибрационные и поверхностные – в чем отличие

Вопрос какую из моделей выбрать актуален для всех, кто решил организовать в своем загородном доме водопровод. Чтобы каждый смог выбрать оптимальный для себя вариант рассмотрим достоинства и недостатки каждого вида насосов.

Начнем с вибрационных агрегатов. Они получили широкое распространение, так как лучше всего подходят для перекачки жидкости в больших объемах. Их главными достоинствами являются:

  1. Непрерывная подача воды;
  2. Простота конструкции;
  3. Большая высота всасывания;
  4. Возможность автоматизации управления.

Однако в некоторых ситуациях имеет смысл приобретать поверхностные модели. Если в вашем источнике расстояние до поверхности воды составляет менее 9 метров, то использование погружного оборудования может привести к подъему и подаче в трубы ила, песка и воздуха и в своем роде к чистке скважины вибрационным насосом. Кроме того, к достоинствам поверхностных устройств стоит отнести возможность его перемещения.

Как выбрать необходимую модель

Чтобы устройство смогло обеспечивать вас необходимым количеством воды, при его покупке нужно учитывать технические характеристики. Но предварительно проводят расчет. Для этого необходимо прибавить к высоте дома 6 м и полученную сумму умножить на коэффициент 1,15. Итоговое значение и глубина скважины также складываются – таким образом можно найти напор.

Но кроме этих данных важны и другие характеристики. Ведь если источник воды находится далеко от дома, то потребуется сложная многоступенчатая модель. При этом нужно учитывать, что на каждых 10 м длины теряется до 1 м напора.

смотрим видео, дельные советы специалиста по выбору:

Если оборудование приобретается для дачного домика, то можно остановиться на поверхностном насосе. Такие модели – идеальный выбор для неглубоких колодцев. Но даже их выбор должен производится с учетом определенных параметров. Для поверхностных агрегатов важна глубина всасывания и напор.

Сравниваем поверхностный и погружной насосы

Современный отечественный рынок предлагает широкий ассортимент оборудования этого класса как от зарубежных, так и отечественных производителей. Конечно импортная продукция отличается высоким качеством и надежностью, но ее стоимость достаточно высока. Поэтому большинство потребителей выбирают агрегаты, производимые отечественными компаниями. Одним из них является Ручеек. Это вибрационное устройство, изготавливаемое ОАО «Ливгидромаш».

В конструктивном плане – это насос с верхней камерой забора воды. Обеспечиваемый им напор достигает до 60 м

Но поскольку у этой марки есть несколько модификаций, то обращайте внимание на технические характеристики, указанные в документации. Агрегат обладает хорошей термозащитой и имеет невысокую стоимость в пределах 40 долларов, что делает его доступным для широкого круга покупателей

Из поверхностных насосов для скважин чаще всего выбирают станции водоснабжения, цена на которые не очень высока. Одной из наиболее востребованных моделей является Karcher BPP 3000/42. Этот насос оснащен специальным баком для воды, что позволяет обеспечивать на выходе равномерное давление и высокую скорость подачи.

Смотрим видео о погружных насос и их преимуществах:

https://youtube.com/watch?v=p1twcgiduZg

Наличие у модели специальной ручки для переноски позволяет использовать агрегат для поливки сада, а автоматика для скважинных насосов позволяет управлять оборудованием дистанционно. Поступающая в водопроводную систему жидкость очищается от загрязнений, проходя через входной фильтр.

Какой из рассмотренных аппаратов выбрать зависит от параметров вашей скважины и потребностей в воде. Но так как на рынке сегодня есть огромное количество различных модификаций этих устройств, то каждый потребитель сможет найти оптимальный для себя вариант.

Где покупать и как эксплуатировать

Любая техника требует аккуратного обращения, если вы хотите, чтобы она работала долго и без поломок. Что касается насосов, то их эксплуатация должна производиться с учетом рекомендаций производителя.

Приобретать такое оборудование нужно в специализированных магазинах. При этом лучше отдавать предпочтение отечественной продукции, чем китайской. И не потому, что последняя не отвечает необходимым требованиям. Просто в последнее время на рынке появилось множество подделок, которые не отличаются надежностью и качеством исполнения.

Оборудование для водоснабжения и сфера применения

Первые насосы появились очень давно и не всегда они использовались так как сейчас, ведь в то время еще не было массового внедрения электропривода.

В начале 19 века они выполняли роль генераторов гидравлической энергии, основу которых составляли поршневые насосы и машины, передавалась на предприятия.

И только с начала 20 века появились центробежные модели устройств для напорной подачи жидкости. Они использовались в гидравлических передачах машин и являлись их основным элементом.Сегодня поверхностные насосы автоматические получили очень широкое распространение во всех сферах жизни и деятельности человека. Причем различные модели могут использоваться не только для перекачивания воды, но и многих других жидкостей.
