Как сделать опалубку: изготовление и установка для разных целей

Сборная металлическая опалубка: монтаж

Инвентарная металлическая опалубка хоть и является достаточно простым изделием, но обязательно требует правильного монтажа. Прежде всего, мастерам следует подобрать оптимальную разновидность опалубочной системы с учетом всех технических особенностей будущей конструкции из бетона. В общих чертах, процедура установки выглядит следующим образом:

  • подготовка строительной площадки;
  • доставка всех комплектующих на объект;
  • временный крепеж конструкционных элементов опалубки;
  • выверка опалубочной системы в вертикальной и горизонтальной плоскостях;
  • жесткая фиксация щитов и вспомогательных элементов посредством идущих в комплекте крепежей;
  • укладка в подготовленную форму армирующих элементов.

При соблюдении всех правил монтажа и наличия определенного опыта у исполнителей, можно создать идеальную форму для заливки бетона без щелей в местах стыков. Это исключит утечку бетона и позволит изготовить монолитное бетонное изделие высочайшего качества.

Зачем нужна опалубка

Познакомимся с назначением и видам опалубки. Основная функция конструкции – это придание формы и обеспечение прочности готового строения. В собранную опалубку заливается жидкий раствор, который после застывания становится твердым.

А, как всем отлично известно, любая жидкость приобретает форму, соответствующую форме сосуда, в который она налита. Таким образом, жидкий раствор, застывая, приобретает конфигурацию опалубки.

Область применения опалубок чрезвычайно широкая. С помощью этой конструкции можно построить самые различные сооружения от маленького дачного домика до многоэтажного строения. Применяют опалубку и при возведении таких конструкций, как мосты, тоннели, ангары.

Опалубочные формы бывают переставными, их применяют неоднократно, разбирая после застывания раствора и переставляя на другое место. Еще одна разновидность — стационарные формы, они становятся частью отливаемой конструкции, поэтому их изготавливают из материалов, которые могут придать сооружению дополнительные положительные качества.

Как правильно выбрать опалубку

От качества опалубки зависит прочность всего здания

Чтобы не ошибиться в выборе, при покупке или аренде опалубки обращайте внимание на следующие факторы:

  • Надежность крепежных элементов. Чем проще в использовании и прочнее замки, тем быстрее будет монтаж и качественнее – конструкция в целом.
  • Качество сварных швов, характеристики материалов. Если в опалубке используется фанера, она должна быть влагостойкой.
  • Комплектность. В комплектацию должны входить все нужные элементы – тогда не придется тратить время на поиск дополнительных деталей.

Также желательно, чтобы продукция сопровождалась технической документацией и инструкциями по применению.

Как сделать съемную опалубку своими руками

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>id=”attachment_691″ style=”width: 509px” class=”wp-caption aligncenter”>

Съемная опалубка из фанеры

Изготовление и установка опалубки для разных целей при монолитном строительстве или для создания фундамента при стройке обычного деревянного, кирпичного, каркасного и т.д. дома, труд, требующий определенных навыков и квалификации. Съемная и несъемная опалубка методы создания имеет схожие. Как сделать опалубку стен без привлечения наемных специалистов и можно ли это делать вообще?

В принципе, можно с уверенностью утверждать, что изготовить простейшую съемную разборную опалубку под силу любому взрослому мужчине, который может держать в руках инструменты. Установка съемной опалубки: деревянной либо металлической, состоит, по сути, из трех этапов:

  • Установка вертикальных стоек;
  • Подготовка палубы (щитов);
  • Монтаж конструкции.

Как сделать съемную опалубку из дерева для фундамента своими собственными руками

Сначала надо рассчитать параметры будущей опалубки. Фабричный пиломатериал, наиболее подходящего размера — это доски, длиной 6 метров, толщиной 25, шириной 10-15 сантиметров. Чтобы высчитать количество досок надо разделить периметр будущего фундамента на длину доски, а высоту на ширину, полученные цифры перемножить. В среднем, на один кубический метр раствора требуется 40-50 досок, конкретная цифра зависит от ширины. Напомним, что доски можно заменить фанерой.

Также будет необходимо купить деревянный брус, сечением 50 на 50 или больше, им будут фиксироваться основной элемент опалубки — палуба. На практике, стоимость дополнительных расходных материалов (бруса и крепежа) может достигать половины стоимости основных материалов.

Щиты палубы можно подготовить предварительно на земле, прикрутив саморезами к заточенным брускам, либо делать это после того, как заостренные брусья будут вбиты в грунт. Самое главное, чтобы бруски не оказались внутри конструкции. Шаг вертикальных элементов составляет от 60 до 80 сантиметров. Важный момент — поскольку опалубка имеет две противоположных стенки, щиты и палубы для них нужно готовить одновременно и устанавливать также сразу вместе.

Стенки опалубочной системы следует стянуть метизами, чтобы обеспечит хорошую жесткость сооружения. Выравнивать и выставлять вертикальные и горизонтальные элементы нужно исключительно ровно, применяя отвесы и уровни. Нельзя допускать возникновения крупных щелей в опалубке, шириной более 5 миллиметров. Обычно, такого расстояния бывает достаточно, чтобы бетонный раствор начал течь.

Чтобы дополнительно укрепить опалубку в вертикальном положении применяйте раскосы и упоры из того же бруса и досок. Этот опоясывающий каркас имеет два пояса — нижний, основной, принимает основную нагрузку бетонного раствора и располагается на высоте 10 сантиметров. Верхние более длинные раскосы и упоры поддерживают конструкцию на высоте 40 сантиметров от земли.

Укладка полиэтиленовой пленки

Для лучшей герметичности рекомендуется застилать внутреннюю поверхность полиэтиленовой пленкой. Такая пленка не только предотвратит протечки, она также защитит доски щитов, если предполагает использовать сооруженную опалубку повторно.

К демонтажу опалубки приступают лишь после полного схватывания бетона. На практике это делают через 15- 20 дней. Зазоры между готовым фундаментом и стенами котлована траншеи засыпают грунтом. Следуя указанным рекомендациям, соорудить съемную опалубку не составит большого труда. Подробнее и демонтаже опалубки.

25.06.2016

Типы стального профиля

Производителей крупнощитовой стальной опалубки множество, поэтому качество и цены на рынке различаются.

Обычно российские производители делают опалубку из специальных опалубочных профилей, формы и размеры которых заимствованы у европейских коллег. Формы профилей могут быть разными, но задачи у них одинаковые.

Опалубочный профиль в щите создает внешний габаритный контур, поддерживает и защищает фанерную палубу, а также осуществляет стыковку рядом стоящих щитов между собой

При этом соединении важно, чтобы поверхности фанеры в соседних щитах находились в одной плоскости

Следует выделить два основных опалубочных профиля. Их называют профиль Дока и Пери.

Между собой они имеют отличие по форме паза для клинового замка. При соединение щитов замок подтягивает соседние профиля на себя и выравнивает их в одну линию. Щит должен занять единственно возможное правильное положение, при котором плоскость фанерной палубы совпадет с плоскостью соседнего щита.

Австрийский профиль типа Дока (DOKA ) иногда называют Агрисовгазовским, так как он производится компанией Агрисовгаз. Второй, немецкий профиль типа Пери (PERI), также называемый Гамма, производится сразу несколькими компаниями. Основные российские производители профиля Гамма в ЦФО: Техноком БМ, ПСК, Техноинт, Авако, ДЗСЛ. По сути все эти профиля похожи на Пери, хотя и не полностью ему идентичны.

У каждого производителя дополнительно имеется ряд собственных отличий в конструктивной части, в технологических решениях, в геометрических размерах, однако, с точки зрения эксплуатации крупнощитовой опалубки, эти отличия не имеют значения. Раньше для каждого профиля подходили только определенные клиновые замки. Сейчас существуют универсальные, которые работают на обоих профилях.

Как сэкономить на опалубке?

Сократить затраты на устройство опалубки получится за счет расходов на материалы. Сделать это можно путем применения особых технологий укладки бетона. К ним относится послойная заливка раствора, а также его укладка по вертикали на отдельных участках основания. Эти приемы особенно оправданы, когда опалубка берется в аренду.

Послойная заливка

Смысл такой технологии состоит в разбивке процесса создания фундамента на несколько этапов формирования горизонтальных прослоек. Обычно формируют 2 – 3 слоя. Послойное формирование фундамента возможно при наличии благоприятных климатических условий: температуре около 20оС и средней влажности, когда допускается делать перерыв на 3 — 4 дня между заливкой прослоек, за которые бетон частично отвердеет.Схема заливки фундамента по слоям Сначала делают щиты чуть выше высоты первой бетонной заливки. После ее проведения делают перерыв на схватывание бетона. Для обеспечения адгезии с последующей прослойкой, необходимо перед ее заливкой снять с верхней кромки отвердевшего слоя бетонное «молочко».

Для заливки последующего слоя опалубку монтируют с расчетом небольшого захвата нижней прослойки. Конструкцию опалубки увеличивают с помощью шпилек. Последующий процесс монтажа происходит быстрее первого.

Заливка с вертикальным делением

Проведение вертикальной заливки проводится поэтапно на отдельных участках основания. Ленточное основание делится на несколько секторов, обычно, это 2 – 3 части. Сначала заливка проводится на одном участке. Для него предварительно монтируется опалубка. К каркасу щита опалубки по бокам крепятся горизонтальные прутья, выдвигаемые за его пределы на 0,5 метра после формирования основания на первом участке. Далее опалубка переставляется на следующий вертикальный участок.

Сформированный в отдельном участке фундаментный слой, не должен быть гладким с краев, на нем должна присутствовать небольшая шероховатость для обеспечения адгезии с, рядом сформированным, вертикальным слоем. В такой последовательности формируется все основание.

Несъемная опалубка

Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.

Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.

Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

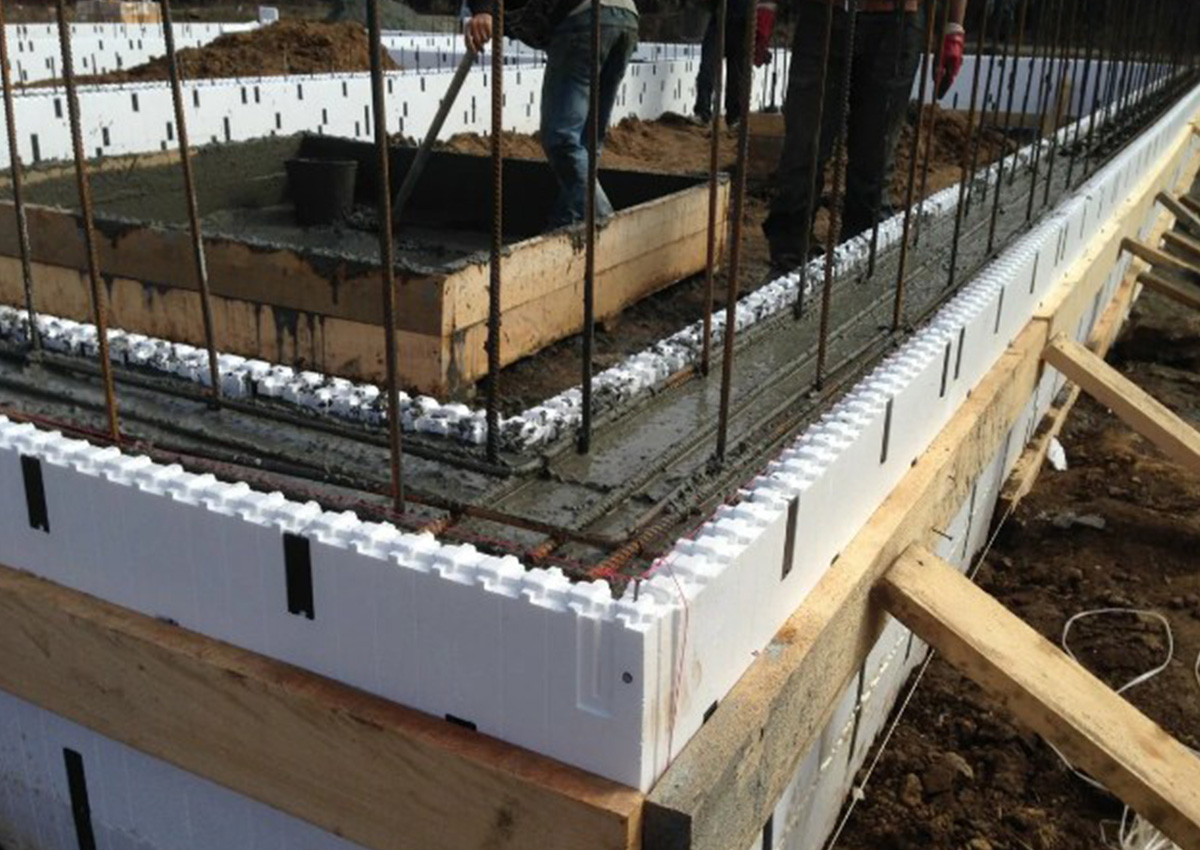

Пример несъемной опалубки

Из чего формируют несъемную опалубку?

В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.

Таким образом, можно достаточно быстро возвести стены дома или подсобного помещений. В результате получаются стены, которые уже утеплены. Подобные варианты возведения стен в значительной степени дешевле кирпичной кладки и занимают меньше места, за счет чего можно обеспечить большее внутреннее пространство. Тем более что весит такая конструкция также меньше и фундамент можно формировать в расчете на меньшую нагрузку.

Формирование несъемной конструкции

Процесс формирования стен и опалубки для заливки бетона с использованием несъемных конструкций достаточно прост. Для этого укладываются блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяются друг с другом с помощью специальных замков, предусмотренных на них. Во многом процесс схож с сухой укладкой кирпичной стены, только без необходимой перевязки, то есть блоки размещаются ровными рядами один над другим.

Современные блоки для несъемной опалубки

Для качественной заливки и утрамбовки бетона блоки укладываются по несколько рядов, армируются и заливаются бетоном, который уплотняется и утрамбовывается. После этого приступают к укладке следующих нескольких рядов, и так далее.

В специальные пазы и непосредственно в пустоты блоков вставляется арматура, которая придаст всей конструкции дополнительной жесткости и предотвратит разрушение и растрескивание бетона. После этого останется лишь залить бетон.

Комбинированная опалубка и ее особенности

Помимо разборных и несъемных конструкций в некоторых ситуациях при создании фундамента сооружения осуществляется объединение обоих вариантов, к которому рекомендуется прибегать при возведении на сыпучем грунте.

Комбинированная опалубка состоит из наружного и внутреннего слоя. В первом случае применяются стандартные формы, сбор которых производится из досок. Внутренний же слой сооружается из пенополистирола. Закрепление полимерного материала к грунту осуществляется посредством 20 см гвоздей. Стыкование пенополистирола с древесиной совершается при помощи саморезов.

Одним из ключевых достоинств данной опалубки является наличие не только вспомогательной, но и теплоизоляционной функции, поскольку в таком случае обеспечивается защита фундамента с обеих сторон.

При собственноручном возведении такой конструкции вокруг здания следует не забывать, что теплоизоляцию можно сделать только под землей или же на всю глубину основания. Во втором случае необходимо предварительно позаботиться об установке дюбелей, посредством которых будет совершаться фиксация элементов из пенополистирола на поверхности из бетона.

Последние статьи

Сфера использования железобетонных изделий крайне широка, и на данный момент эта продукция активно применяется в самых разных направлениях. Сказывается тот факт, что по своим физическим свойствам эти…

Почему стоит арендовать выделенный сервер в США

Размещение сайта или сервиса на качественном хостинге является залогом его стабильной успешной работы. Некоторые крупные проекты лучше размещать не на стандартом хостинге, а на выделенном сервере….

Столешница из керамогранита: то, что нужно на кухне

Можно с уверенностью говорить о том, что столешница – это композиционный центр кухни

К тому же очень важно следить за тем, чтобы она отличалась не только эстетической привлекательностью, но и…

Передовые современные клиники комплексной медицины и обследования назвали специалисты

Медицинские услуги, подобно многим другим сторонам нашей жизни, подверглись большому влиянию современных технологий. Благодаря последним сегодня удаётся решать такие проблемы, которые ещё совсем…

Интернет-казино – все, что нужно знать геймеру для игры и победы

Игроку только лишь останется сделать конкретный выбор – сыграть на денежные средства или же выбрать демонстрационный формат.
Самый интересный азартный игровой софт
Виртуальные игровые аппараты…

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Преимущества несъёмной опалубки

Использование при строительстве монолитной опалубки, позволяющей создавать крепкий, надёжный фундамент (или стены), имеет множество достойных преимуществ:

— ускорение процесса укладки материалов и строительства необходимых сооружений;

— облегчение общего веса конструкции благодаря возможности уменьшения стеновой толщины;

— обеспечение великолепной звуко- и теплоизоляции;

— несъёмная опалубка может применяться почти в любых строительных проектах – типичные одно- или многоэтажные жилые дома, сложные торгово-офисные конструкции, необычные спортивно-развлекательные сооружения и т. п.;

— возможно использование современных материалов для такой опалубки (к примеру, арболит, армопонель, пенополистирол) в любых климатических условиях – ограничений не существует;

— декоративная функция – опалубка может иметь структурированную или отформованную лицевую поверхность, что позволит не использовать дополнительное декорирование фасада специальной плиткой или панелями.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

Схема двустороннего (слева) и одностороннего (справа) укрепления фундамента. 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Металлическая съемная опалубка

Чаще всего данный вид опалубки является разборным и используется для заливки фундаментов на нескольких объектах. Это прочный каркас из металла с прикрепленными к нему алюминиевыми или стальными пластинами, создающими ограждения для заливаемой бетонной смеси. Такая конструкция способна выдержать большие нагрузки и не разрушается под воздействием массы бетонной смеси и агрессивной цементной среды.

Помимо этих достоинств у съемной металлической опалубки есть и недостаток – высокая стоимость, которая не всегда может окупиться, особенно если необходимо смонтировать только один фундамент. В случае если предстоит поочередная заливка нескольких объектов, то металлическая опалубка наиболее оптимальна. Как вариант, эту конструкцию можно взять в аренду и после эксплуатации сдать обратно поставщику.

Дом из несъемной опалубки: плюсы и минусы

У этой технологии довольно много достоинств

Однако и минусы, на которые обращают внимание противники, у домов тоже есть

Плюсов — много

К преимуществам операции «Дом из несъемной опалубки» относится:

  • возможность возведения монолитного здания при температуре ниже нуля: бетон можно заливать, пока на улице меньше -10°;
  • скорость строительного процесса, так как сборка опалубки занимает минимум времени, а значит, и вся работа пройдет относительно быстро;
  • небольшой вес здания, он дает возможность использовать более легкий фундамент, что гарантирует значительную экономию;
  • отсутствие необходимости а ангажементе тяжелой строительной техники, которая также требует дополнительных расходов;
  • шанс вмонтировать инженерные коммуникации в каркас: выводят их через отверстия, сделанные в опалубке;
  • непривлекательность стен для живой угрозы — грызунов, насекомых, плесневого грибка;
  • экономия места из-за меньшей толщины стен, если сравнивать их с кирпичной кладкой;
  • максимальная прочность дома с несъемной опалубкой, его сейсмостойкость;
  • высокий уровень звуко-, теплоизоляции;
  • больший срок эксплуатации здания;
  • минимальная усадка строения;
  • простота отделочных работ;
  • малое количество отходов;
  • доступная цена.

Самое большое достоинство возведения зданий с использованием несъемной опалубки — универсальность. Эта технология одинаково успешно применяется для строительства любых конструкций, независимо от их площади и этажности.

Минусы есть

Множество слабых мест при большом желании можно найти везде, дом из несъемной опалубки тоже не без «греха»

Поэтому лучше обратить внимание на самые серьезные из них. Это:

  • обязательная внешняя и внутренняя отделка;
  • уплотнение бетонной смеси, которое занимает очень много времени;
  • необходимость заземления здания из-за металлической арматуры, находящейся внутри стен;
  • недостаточная паропроницаемость, требующая частых проветриваний, либо обустройства очень качественной принудительной вентиляции;

Еще один обсуждаемый недостаток такого дома — небезопасность самого популярного материала для несъемного каркаса — пенополистирола. При всех своих чудесных качествах он имеет ахиллесову пяту — при нагревании/горении выделяет токсичные вещества. Чтобы защитить такие стены, обычно используют негорючие материалы.

ПРОИЗВОДСТВО КРУПНОЩИТОВОЙ ОПАЛУБКИ

Материалы, типы профилей, технология производства крупнощитовой опалубки, оборудование и другое.

Крупнощитовая опалубка является самым производимым в России видом инвентарной опалубки. Стандартные щиты разных производителей могут отличаться друг от друга в деталях, но всегда представляют собой металлический каркас с вмонтированной в него фанерной палубой. По своему исполнению каркасы щитов могут быть выполнены из стального или алюминиевого профилей.

Плюсы. Алюминиевая опалубка легче стальной и предполагает возможность монтажа вручную. Хотя лёгкой её тоже не назовёшь: вес алюминиевого щита 1,0 м на 3,0 м составляет примерно 100 кг, а щита размером 1,2 м на 3,0 м – 115 кг. Алюминий не коррозирует и не требует покраски.

Минусы. Основной минус алюминиевой опалубки – низкая ремонтнопригодность. В работе щиты подвергаются серьезной нагрузке. В случае деформации профиля в каркасе щита требуется замена поврежденной части. Это подразумевает ее вырез, а затем приварку рабочего фрагмента. Алюминий сваривается в среде защитного газа – в аргоне. Такая сварка есть не на каждом производстве, тем более её нет на стройке. Это осложняет ремонт опалубки. Кроме этого, цена на алюминиевую опалубку выше, чем на стальную

Немаловажно и то, что алюминиевые щиты часто становятся объектом охоты любителей цветного лома и попадают в пункты его приема

Плюсы. Стальная опалубка более практична. Она вандалоустойчивая и ремонтнопригодная. Срок службы щитов, по мнению строителей, почти в два раза больше, чем у алюминиевой щитовой опалубки. Благодаря удобству и долговечности стальная крупнощитовая опалубка получила в России наибольшее распространение.

Минусы. Стальная опалубка тяжелее алюминиевой и монтируется при помощи грузоподъёмного механизма. Это, пожалуй, единственный минус стальной опалубки.

Устройство

Монолитное перекрытие представляет собой один из главных элементов строения, которой повышает эксплуатационные характеристики здания и делает его прочным. Его монтаж начинается со сборки опалубки, которая позволяет сохранять бетону форму и неподвижность до затвердения. Опалубка перекрытий считается сложной строительной конструкцией, которая обычно состоит из таких элементов.

Опорные узлы. Это деревянные брусья, имеющие вид телескопических стоек. Чтобы равномерно и правильно распределить динамическую нагрузку на этот элемент, следует точно рассчитывать расстояние между ними. При помощи таких опор собирается опалубка для заливки монолитных плит высотой не выше 4 м. Часто при строительстве сооружений применяют и доборные или стартовые стойки. Они изготовлены из металлопрофиля и фиксируются между собой специальными креплениями (чашечными или клиновыми). Благодаря таким опорам можно соорудить опалубки высотой до 18 м.

Стойки, которые обычно используют при монтаже опалубок в высотных зданиях, состоят из трех элементов: унивилка, вертикальной опоры и тренога. Унивилка представляет собой верхнюю часть и служит, как правило, для фиксации рабочей поверхности. Ее часто еще называют «опорная вилка». Выпускается данный элемент из четырех трубок (квадратного сечения), которые приваривают по углам, и металлических пластин толщиной не менее 5 мм. Тренога (юбка) предназначена для обеспечения устойчивости стойки и позволяет ее надежно удерживать горизонтально. Кроме этого, тренога берет на себя и часть основной нагрузки при заливке бетона.

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона

Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать

Технология обустройства фундамента

Процесс возведения стеновых конструкций и фундамента способом несъемной опалубки из газонаполненного пенопласта интуитивно прост и не требует наличия специальных знаний.

Перед выполнением всех работ необходимо помнить, что опалубка для фундамента устанавливается на прочное основание (подложку), поверхность которой покрыта надежным гидроизоляционным слоем.

Фиксация каждого последующего блока реализуется посредством их одевания на подготовленные арматурные прутья. Закончив с первым слоем, в пазы ряда по горизонтали укладываются внахлест дополнительные арматурные перемычки и надежно фиксируются при помощи проволочных скруток.

Скрутка для несъемной опалубки

Фиксация форм опалубочных блоков осуществляется в процессе монтажа второго ряда, установка которого обеспечивает надежное крепление по вертикали последующих швов.

При монтаже третьего и последующих слоев не стоит забывать про вертикали швов. Закончив с установкой всех блочных элементов, приступаем к заливке внутренней получившейся полости бетонным раствором. Далее следует осуществить уплотнение залитой массы для исключения воздушных прослоек. Для этого необходимо воспользоваться специальным оборудованием – глубинным вибратором или подручным средством – куском арматуры, равномерно распределив бетон по возведенной опалубке.

 Бетонирование несъемной опалубки

Изготовление щитов разборной опалубочной системы

Порядок изготовления щитов опалубки в принципе одинаков для всех видов материала. В качестве примера можно рассмотреть самый трудоемкий процесс сборки дощатых щитов:

  1. Вначале обрезную доску распиливают по размеру будущих щитов, подготавливают соединительные деревянные брусья.
  2. Высота дощатого щита определяется по уровню заливаемого бетона и должна соответствовать его высоте.
  3. Необходимо следить за тем, чтобы конструкция щитов получилась с предельно допустимым весом и ее без труда можно перемещать по строительной площадке. Поэтому рекомендуется делать дощатые щиты длиною не более 3 м. Для создания жесткой линейной конфигурации щиты соединяются по внешней стороне деревянными брусками сечением 40 х 40 мм шагом 1 м с помощью гвоздей, а еще лучше, саморезов по дереву с помощью шуруповерта.
  4. Если доски для опалубки имеют некачественную обработку или кривизну, то дощатые щиты могут получиться с небольшими щелями, которые в опалубочной системе перед заливкой бетоном необходимо заделать паклей или деревянными заглушками.

Жидкая бетонная смесь может протекать через щели дощатой опалубки, из-за этого бетон будет терять свою пластичность и станет жестким. Для уплотнения жесткого бетона потребуются значительные физические усилия. Чтобы не возникало подобной проблемы, рекомендуется стены опалубки закрывать плотным гидроизоляционным материалом. Это может быть плотная пленка ПВХ, рубероид или другой кровельный рулонный материал. Можно для небольших объемов фундаментов использовать вощеную бумагу.


Схема изготовления щитов разборной опалубки

Щиты оградительной конструкции собираются в единую конструкцию в заранее намеченную границу фундамента.

Что представляет собой несъёмная опалубка, и где она используется

Такая технология применяется давно. Внешне она мало чем отличается от съёмной: конструкция из арматуры и панелей, являющаяся формой для укладки монолитного железобетонного полотна.

После застывания раствора опалубка не разбирается, а остаётся как часть конструкции. Это значительно сокращает время работ и не требует затраты дополнительных сил на демонтаж. Оставляя опалубку, можно снизить риск повреждения готовой монолитной конструкции.

Неснимаемая опалубка ставится для заливки раствором оснований, а также стен и перекрытий. Ее используют в некоторых видах отделочных работ для создания бетонных колонн и арок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
