Насос для канализации: 5 последовательных этапов установки

Как избавиться от ила из ямы без дна своими руками

Очистить незакрытое дно небольшого отстойника можно самостоятельно, не используя насос или технику. Микроорганизмы, находящиеся в почве, перерабатывают отходы, но с илом не справляются.

Он накапливается на дне, не давая дренировать жидкости в грунт. Простым решением, незатратным, является чистка шахты собственными силами:

• с помощью ведра с привязанной веревкой яма освобождается от жидкой фракции, которая сливается в накопительную емкость;
• ил и твердые отходы собираются лопатой в ведро и также переносятся в накопительный резервуар;
• на дне ямы подрезается заиленный грунт и удаляется из колодца;
• дно (нужно дать подсохнуть), затем отсыпается слоем гравия или щебенки для улучшения дренажа влаги.

Этот вариант небыстрый, но собственные усилия гарантируют качество подготовки камеры для длительной эксплуатации.

Подключение к электрической сети

Подключение насосного агрегата осуществляется через электрощит, который должен быть оборудован всеми необходимыми защитными устройствами. К примеру, автоматическим выключателем, контролирующим появления тока утечки и тока короткого замыкания, а также заземлением, пультом управления и защитой для принудительного отключения и включения насоса при необходимости.

Для обеспечения нормального функционирования канализационной системы при аварийном отключении электроэнергии, рекомендуется приобрести дизельный или бензиновый электрогенератор соответствующей мощности.

Гидронасос в принудительной канализационной системе

Чтобы грамотно подобрать насос, необходимо разобраться во всех его модификациях и учесть множество факторов.

Чаще всего канализация проектируется так, чтобы стоки в ней двигались самотеком. Но не всегда локальный септик или ввод в централизованную сточную систему находится ниже канализационного трубопровода и всех сантехнических устройств в доме.

Вверх сточная вода сама по себе подниматься не может, приходится “принуждать” ее насосом.

Откачивающее оборудование ставится, когда из-за рельефа или иных особенностей придомового участка наружные канализационные трубы не получается уложить под нужным уклоном.

Также возможен вариант с достройкой или перепланировкой здания. Изменяется конфигурация внутренних трубопроводов и объем стоков, самостоятельно вторые уже не могут удаляться из жилого строения.

Самый ходовой вариант устройства канализации с принудительной откачкой стоков предусматривает устройство в подвале коттеджа промежуточного накопителя. По мере его заполнения до краев включается насос, откачивая жидкость на улицу для дальнейшей очистки или вывоза.

Но можно установить и компактный насосный блок, включающийся только при сливе стоков. Однако при его поломке дом фактически останется без канализации.

Задача насоса принудительной канализации – откачать бытовые стоки и стимулировать их передвижение до уличного коллектора, который находится выше накопительного или очистного сооружения (+)

По сравнению с самотечной системой применение напорных насосов дает ряд преимуществ:

1. Простота обслуживания. Снижается периодичность чистки трубопроводов, так как интенсивное движение стоков способствует их самоочищению.
2. Вариативность месторасположения оборудования. Санитарную и бытовую технику с подключением к канализации уже можно ставить в любом месте без учета необходимости в формировании уклона в сторону выпуска канализации, а затем накопителя или септика.

Согласно техническим регламентам (СНиП за номером 2.04.03-85) наименьший диаметр труб наружной магистрали напорной канализационной сети принимается 150 мм, если устраивается общесплавной отвод стоков.

Это сети, транспортирующие ливневые стоки совместно с бытовыми черными и серыми. Бытовые самотечные системы устраиваются из труб аналогичного размера.

Если фекальные стоки отводятся отдельно, диаметр трубопровода принимается заполненным на 0,7 его максимальной высоты. Это расстояние необходимо для вентиляции и возможности отвода неприятных и взрывоопасных газообразований.

Размер канализационного трубопровода необходимо учитывать при выборе насоса, чтобы точно подобрать агрегат по предстоящей нагрузке.

Принудительная система энергозависима и стоит больших денег, нежели самотечная. Если семья небольшая, то накопитель заполняется не сразу, канализационный насос достаточно будет включать время от времени.

Однако при больших объемах сточных вод насосное оборудование должно работать практически постоянно. В этом случае при отключении электричества могут возникнуть серьезные проблемы.

Большую часть затрат на насос для канализации удается отбить за счет использования более дешевых и тонких труб, а также снижения стоимости их монтажа. Но после установки, это оборудование нуждается в постоянном обслуживании, что требует определенных денег.

Если в схему добавить еще источник бесперебойного питания на случай аварии на электросетях, то выгода получается нулевой.

Для устройства принудительной канализационной системы небольшого частного дома или дачи, отводящей смесь черных и серых стоков, подойдет фекальный насос. Он справится с перекачкой вод совмещенной канализации

Если есть возможность обойтись самотечным вариантом канализации, то стоит делать именно его. Напорную систему с канализационным насосом для вязких и загрязненных жидкостей выбирать следует только в крайнем случае

И особое внимание при этом необходимо уделить грамотному выбору насосного оборудования

Монтаж

Рассмотрим монтаж поверхностного фекального насоса для обслуживания септика на придомовой территории. Для поверхностных насосов действует довольно жесткое ограничение в высоте подъема жидкости, так что предварительно следует определиться с уровнем установки оборудования. Если глубина резервуара превышает допустимое значение по паспорту насоса, то придется опускать платформу с установленным насосом ниже уровня земли и предусматривать дополнительный герметичный ввод патрубка с резервуар через боковую стенку.

Расположение насоса в канализационной станции

Если опускать придется, то лучше уже ниже уровня промерзания грунта, тем более если подразумевается круглогодичное использование фекального насоса. Для обустройства места установки лучше всего использоваться кессон. Он обеспечит герметичность, защиту от грунтовых вод и внешних воздействий, атмосферных осадков и попадания мусора.

• Подготовить площадку для установки. Это должна быть массивная металлическая плита на гравийной подушке или бетонное основание толщиной не менее 10 см с армированием с закладными элементами под крепление насоса. Расположение следует выбрать как можно ближе к резервуару, из которого будет перекачиваться жидкость. В некоторых случаях допускается  удаленное расположение для охвата нескольких источников жидкости для нагнетания. Но это должно быть учтено в мощности насоса, учитывая большое сопротивление, добавляемое каждым метром горизонтального участка трубопровода на всас.
• Насос крепится таким образом, чтобы патрубок был направлен в сторону септика и минимизации колен трубопровода.
• Для предотвращения вытекания воды из системы и более быстрого наполнения насоса, на трубе или входе в насос устанавливают обратный клапан.
• Для подключения насоса используются ПВХ трубы требуемого диаметра по паспорту устройства. Следует избегать утонения или утолщения диаметра трубы на всасе. Каждый элемент трубы необходимо закрепить хомутами к основе резервуара или платформе, на которой установлен насос.
• На входе обязательно предусматривается фильтрующая сетка либо установка измельчителя.
• Длина выходного трубопровода подбирается в соответствии с требованиями к насосу и так, чтобы ее хватило для доставки фекальных масс и жидкости к точке сброса. Следует использовать минимальное число поворотов и изгибов.
• Питающий кабель следует подбирать в соответствии с требованием производителя насоса и обязательно использовать цельный провод от насоса к точке запитки, распределительному щитку. При необходимости можно предусмотреть установку розетки непосредственно возле насоса, только обязательно в соответствии с условиями эксплуатацией с защитой от влаги и грязи.

В месте установки должно хватать пространства для обслуживания оборудования и всех мест подсоединения труб на всас, на выход. Устанавливать впритык к стенке резервуара не стоит, весьма вероятно, что даже на малом участке от входного отверстия с сеткой и до самого насоса образуется засор, который придется чистить, если патрубок, врезанный в резервуар, будет непосредственно входить в насос, то задача потребует демонтажа тяжелого оборудования.

Процесс установки лёгких компактных бытовых фекальных насосов с аккумулирующим баком выполняется строго в соответствии с требованием производителей. Учитывается место крепежа. Прочность основы и нагрузочная способность на каждое крепление.  Обычно указываются крепления, на которые приходится основная вибрация от двигателя, и прилагаются в комплекте демпфирующие прокладки, снижающие шум.

Принцип работы насосов

Принцип работы дренажного насоса с учетом выбранной модели может основываться или на откачке исключительно воды, или вместе с ней, транспортировке мелких частиц.

В низ среза канализационной трубы устанавливается специальный фильтр, это необходимо чтобы:

• свести к минимуму возможность повреждения устройства;
• дополнительно защитить механические элементы;
• продлить срок эксплуатации.

Фильтр изготавливается из материалов, устойчивых к процессам окисления и поражения ржавчиной – коррозии.

Фекальный насос для откачки канализации не оборудован подобной системой защиты, поэтому использовать его в системе рекомендуется, если в процессе работы предстоит откачка мягких отходов (очистки, бумаги) и биологических – фекальных масс. Повысить производительность и надежность позволяет входящий в комплектацию, режущий механизм, который способствует измельчению частиц до оптимальных размеров.

Каждый из видов устройств может быть:

• погружным;
• наружным.

Это означает, что насос работает, погружаясь в канализационные воды или находясь на их поверхности. В последнем случае процесс откачки происходит с помощью небольшой части конструкции, которая находится непосредственно в стоке.

Особенности выбора и установки в септике

Чтобы правильно выбрать дренажное насосное оборудование для септика, следует воспользоваться советами специалистов. Они следующие:

Определиться с длительностью работы и частотой включения

Если насос выбирается для дачи и нечастого использования, стоит обратить внимание на простую и бюджетную модель. В противном случае не следует экономить, а рассмотреть более дорогостоящее оборудование с высокой производительностью

С объемом резервуара. Не следует приобретать компрессор с очень большой мощностью, если септик наделен компактными размерами. И наоборот — слабый компрессор не подходит для слишком вместительного септика.
Обратить внимание на глубину канализации. Компрессоры различаются мощностью, которая помогает им поднимать воду с определенной глубины. Чтобы грамотно выбрать модель, необходимо знать вертикальную длину колодца и длину шланга.
На консистенцию откачиваемой жидкости. К примеру, насос будет перегонять воду только с минимальным включением песка или с наличием крупных твердых вложений.
На агрессивность среды. Лучше приобретать насосные станции в металлическом корпусе. Пластиковые модели быстро испортятся в условиях жесткой эксплуатации.

Производители маркируют свою продукцию, чтобы сориентировать покупателя в ассортименте. К примеру:

• «Ф» встречается на насосах, предназначенных для септиков с грязными водами и удаления твердых фракций размерами до 3.5 см;
• «Н» покажет, что корпус изготовлен из нержавеющей стали и пригоден к активной эксплуатации в агрессивных средах;
• цифры обозначают, что модели способны откачивать только воду с минимальным количеством мелкого песка.

Дополнительные нюансы описаны в техническом паспорте насосного оборудования. Чтобы установить дренажный насос для септика, следует воспользоваться пятью простыми шагами. Они описаны ниже.

Виды для водоснабжения дачного участка

Данные устройства можно разделить на:

• погружные;
• поверхностные.

Как использовать погружные насосы

Погружные насосы предназначен для эксплуатирования при частичном или полном погружении в воду. В зависимости от конструктивных особенностей данных агрегатов, погружение допустимо на уровень до 300 м под водой. Через отверстия, которые находятся  в днище насоса, происходит процесс всасывания воды. Дно защищено от попадания различных твёрдых предметов  сетчатым фильтром.

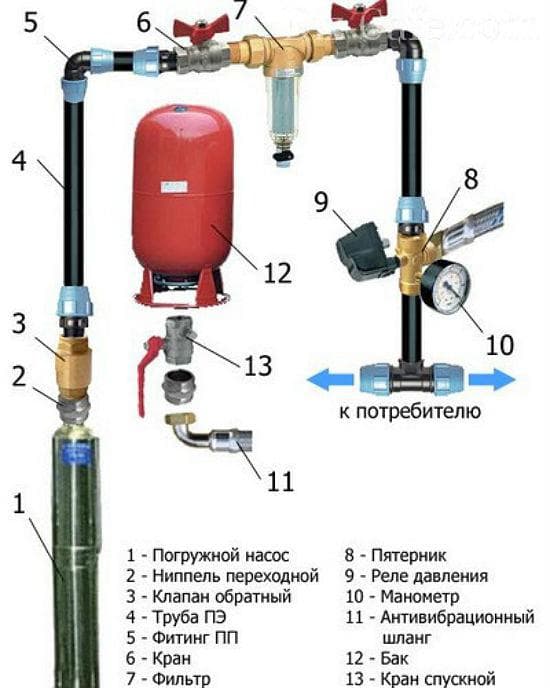

Схема установки погружного насоса в колодце

Работа прибора является автоматической, начинается при скоплении определённого объёма жидкости. Чтобы предупредить возможные неполадки, каждая модель должна быть снабжена качественной электроизоляцией.  Одним из главных преимуществ данных насосов является  их бесшумная работа.

Схема работы погружного насоса

По отличиям в конструкции, погружные насосы бывают таких типов:

1. Штанговые. Такие приборы оборудованы независимым двигателем, который устанавливается  отдельно;
2. Бесштанговые. В таком насосе все элементы собраны  одном корпусе и полностью погружаются под воду.

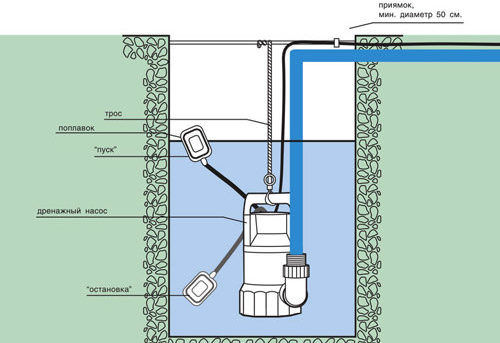

Схема установки погружного насоса

Благодаря особой продолговатой форме данного аппарата,  возможна установка внутри обсадной трубы скважины, размеры которых, в большинстве случаев, достигают не более 200 мм.  Технические характеристики погружных насосов сильно превышают характеристики других видов. Так, самые дешёвые модели погружных насосов могут выдавать напор в 30-40 метров, в то время как для поверхностных моделей это является очень неплохим результатом.

Монтаж поверхностных насосов

Монтаж поверхностных дренажных устройств происходит на поверхности земли. На дно резервуара опускается шланг, через который происходит откачка воды.  Они оснащены входной трубой, через которую вода высасывается из резервуара, и выходной, что предназначена для вывода жидкости за его пределы.  В случае попадания жидкости в двигатель насоса, неизбежны его поломки, поэтому откачка воды должна быть быстрее, чем поднятие её уровня в резервуаре.

Установка поверхностного насоса

Для автоматической работы, такие насосы оснащаются поплавковым механизмом. После поднятия воды до определённой отметки, начинается процесс её откачки.  Одним из главных преимуществ  поверхностных насосов является их мобильность.  Оборудование без труда можно переместить в другое место.

Существует несколько разновидностей данных аппаратов:

1. центробежные;
2. вихревые;
3. винтовые.

Данные типы насосов способны выполнять большинство функций, и встречается чаще всего. Конструкция вихревых насосов является более сложной, из-за чего, их цена может быть немного выше.

Виды насосов

Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:

1. Фекальный;
2. Санитарный;
3. Дренажный;
4. Комбинированный.

Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

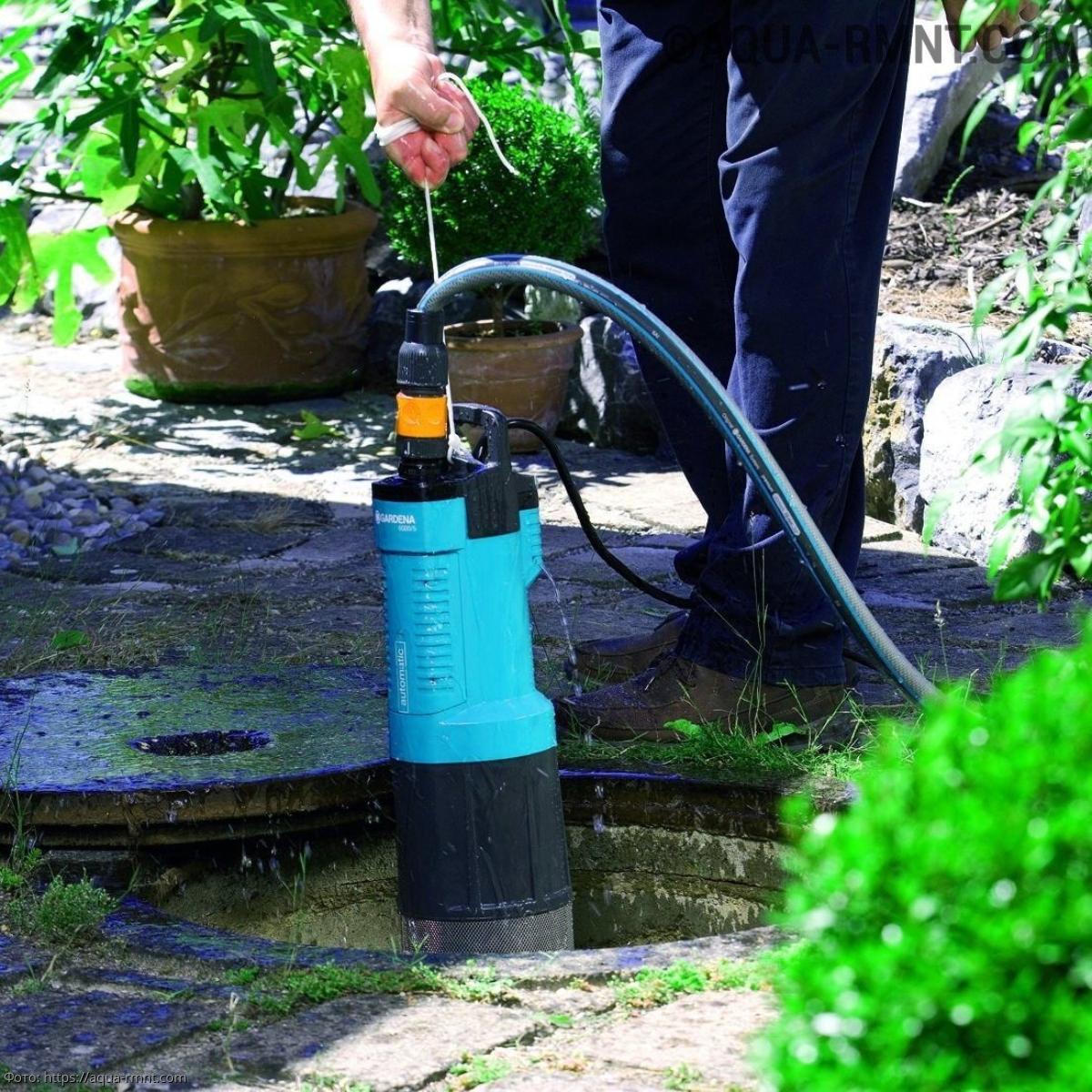

Фото — погружной

Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.

Туалетные модели имеют ряд преимуществ:

1. Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
2. Его легко можно установить своими руками;
3. Доступная цена.

Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).

Фото — санитарный

Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:

1. Поверхностный;
2. Погружной.

Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.

Фото — дренажный

В зависимости от виды монтажа бывает стационарный и подвижный.

У дренажных моделей много достоинств:

1. Простота использования;
2. Эти насосы отлично подойдут для выкачки малых объемов из канализации;
3. Высокие показатели прочности и долговечности;
4. Доступность;
5. Возможен подбор на любые потребности;
6. Производительность.

Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.

Достоинства:

1. Промышленный идеально подходит для экстремальных условий работы;
2. Чрезвычайно высокая производительность и эффективность;
3. Способность переработки больших объемов отходов.

Недостатки:

1. Высокая стоимость;
2. Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.

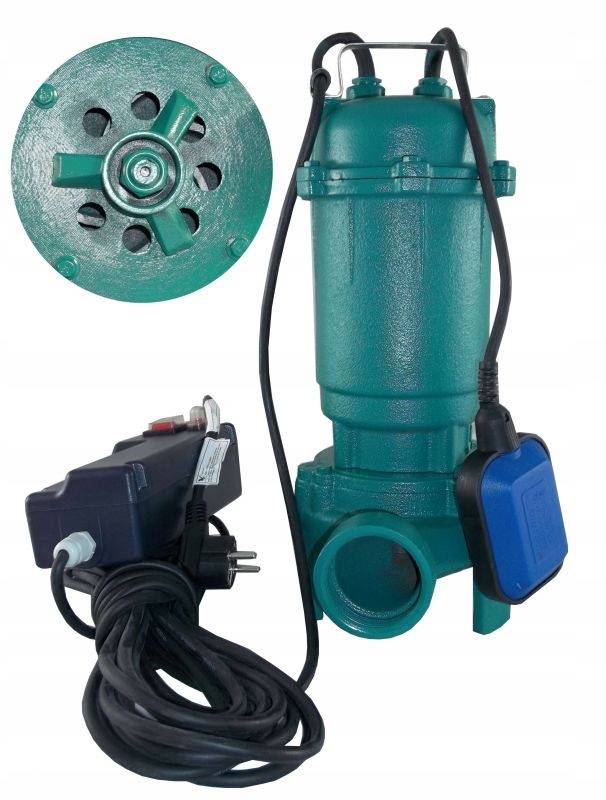

Установка канализационного фекального насоса для туалета с измельчителем

Посмотрите, каков диаметр его входного патрубка, прежде, чем устанавливать насос на постоянное место. Он должен совпадать с диаметром канализационной трубы, которая выходит из унитаза. Герметичное соединение невозможно, если диаметры не совпадают.

• вставлять заглушки или подводящие трубы (соблюдая уклон в 3 сантиметра на 1 м длины) необходимо во все входные патрубки насос;
• Прикреплять насос к полу за унитазом с помощью дюбелей и перфоратора;
• От насоса к сливному стояку необходимо проложить канализационную трубу. Делайте паяные, сварные либо клеевые соединения, если стыкуете несколько труб между собой. Чтобы сохранить нормальное давление в трубе, отводя трубу вертикально, выполните отворот трубы вверх не далее 30 сантиментов от выходного отверстия фекального насоса с режущим механизмом;
• Используйте гофрированную трубу, когда соединяете насос со сливной трубой, выходящей из унитаза. Выход трубы из унитаза обязательно должен быть выше уровня входа в корпус фекального насоса. Чтобы обеспечить движения стоков самотеком, необходимо наклонить сливную трубу;
• Подключите насос с измельчителем к электросети;
• Обязательно проверьте, как работает система, нет ли протеканий в местах, где соединились элементы системы.

Важно! Чтобы не было дополнительной нагрузки на насос, рекомендуем не поворачивать сливную трубу на большие углы. Источник. Источник

Источник

Принцип работы

Принцип работы таких агрегатов зависит от типа оборудования, существуют следующие варианты:

• Измельчает органику крыльчатка особой формы. На шнеке есть лопасти, которые заточены по наружной стороне.
• «Ножницы» — подобный эффект достигается за счет близкого нахождения лопастей с острыми краями к нижней внутренней части насоса.
• Отдельно стоящий механизм на крыльчатке перед входом в камеру.
• Ножевой блок, который располагается отдельно и запускается в действие редуктором.

Других специфических операций нет, откачка происходит подобно любому дренажному насосу. В конструкции имеется металлический, реже пластиковый, корпус и электрический двигатель.

Процесс и правила откачки

В первую очередь определяется маршрут сброса фекальных масс. Это может быть заранее подготовленный отстойник или плотный крепкий пластиковый или металлический резервуар достаточно большого размера, расположенный на подвижной платформе, прицепе и т.п. Размер емкости должен равняться объему выгребной ямы или, по крайней мере, быть не намного меньше, чтобы не растягивать перевозку на несколько ходок.

Емкость для перевозки должна быть герметичной и с плотно закручивающейся крышкой, желательно наличие клапана для сброса давления. Нельзя заполнять емкость через нижний слив.

Перед тем, как очистить выгребную яму, необходимо выполнить разжижение стоков. В выгребную яму необходимо залить немного воды, чтобы покрыть плотные фекальные массы слоем не менее 5 см. Далее применяются специальные химические средства для разжижения или бактериальные препараты. Вторые гораздо эффективнее и лучше. В результате действия микроорганизмов происходит разложение фекальных масс, устраняется неприятный запах, нормализуется состав и кислотность.

Подготовительные работы:

• Подгоняется максимально близко емкость для транспортировки к выгребной яме.
• Определяется оптимальный маршрут прокладки трубопровода к отстойнику. Должно быть минимальное количество поворотов, лучше всего, если на всем протяжении труба будет ровной. Используется ПВХ труба нужного диаметра, что подбирается в соответствии с требованиями к насосу.

Подготовка насоса. Для погружного или полупогружного насоса необходимо предусмотрительно разместить над выгребной ямой опорную балку. Через нее перекидывается трос, на котором закрепляется оборудование.  К напорному выводу присоединяется гибкий шланг, который после подключается к трубопроводу или заводится в емкость.

Поверхностный насос размещается на прочной массивной основе, которая выдержит вибрации и нагрузку. К всасу подсоединяется шланг, который будет опускаться на дно выгребной ямы. К напорному выводу подсоединяется трубопровод.

Патрубок, опускаемый на дно выгребной ямы, а также всас погружного и полупогружного насосов не должны лежать непосредственно на дне, необходим запас расстояния примерно в 20 см. Для погружного насоса это решается монтажом подставки с ножками, для остальных вариантов регулируется вручную.

Далее остается только включить насос и перекачать большую часть фекальных стоков. Завершать процесс стоит тогда, когда опустятся на дно поверхностные загрязнения, при наличии таковых. Их придется доставать отдельно. Останется только промыть яму и прочистить подводящие канализационные трубы. Насос снимается и очищается, для чего можно пропустить через него чистую воду.
