Думай о будущем: монтаж электропроводки с возможностью последующего ремонта

Что такое проект электроснабжения квартиры?

Проектирование электроснабжения квартиры — это ряд мероприятий по разработке параметров и характеристик будущей проводки. Проще говоря, это составление чертежа, на котором будет видно расположение розеток, автоматов, линий электропроводки, распаечные коробки, точки освещения и т. п. Также в проект входит расчет сметной стоимости всех комплектующих для монтажа. Хотя никто от вас этот проект не требует, вы можете сделать его для себя или заказать разработку у сторонней организации.

Для чего нужен проект?

Собственно, как и все другие проекты — для точных расчетов и и понимания специфики на будущее. Например, после его составления, вы точно будете знать:

сколько линий проводки нужно вести по квартире,
под какую нагрузку рассчитана каждая ветка,
какие защитные устройства необходимы в щитке,
за что отвечает каждый автомат.

Будьте уверены: даже если вы занимаетесь электропроводкой самостоятельно, лет через 5 будет не так просто вспомнить, какие потребители «висят» на конкретной линии, и каким автоматом отключить освещение или силовую розетку. Заглянув в документ, всегда можно будет освежить знания.

Сколько стоит составление проекта?

Стоимость составления такого проекта может варьироваться в зависимости от размера квартиры (дома). Некоторые подрядчики при условии выполнения ими монтажных работ предлагают составление проекта бесплатно (но за монтаж проводки, конечно же, нужно будет платить). Мы промониторили предложения различных подрядных организаций и определили средние расценки на составление проекта электромонтажных работ:

Однокомнатная квартира до 40 м2 — около 7000 руб.
Двухкомнатная квартира до 60 м2 — около 9000 руб.
Трехкомнатная на 60 – 90 м2 — около 15 000 руб.

Эти цены довольно усредненные, и многое зависит как от самого подрядчика, так и от предпочтений заказчика в плане размещения проводки и ЭУ. Плюс в областных центрах эта работа будет стоить дороже, чем в провинции. В принципе можно нанять знакомого электрика, и он сделает все гораздо дешевле, или же сделать все самому, если есть познания в электротехнике.

Штроборез

Профессиональный инструмент, представляющий собой углошлифовальную машину (болгарку) высокой мощности, характеризующуюся наличием 2 дисков по бетону (d = 230 мм), на которые закреплен шланг, выполняющий функцию пылесоса.

Штроборез можно изготовить самостоятельно. Для этого нужно взять болгарку мощностью от 2 кВт, лучше больше. Непрофессионалам желательно взять диски диаметром 180 мм, это повысит продолжительность исправной работы инструмента.

Независимо от выбранного способа нужно соблюдать ТБ, в частности использовать для защиты респиратор, создать максимальную вентиляцию в помещении.

В местах соединения горизонтальных и вертикальных штроб (на их перекрестии) располагаются дозовые коробки, которые по-другому называют распаечными.

В них производится соединение проводов. Классической зоной установки данного элемента является выключатель при входе.

Количество распаечных коробок равно числу ветвей (независимых групп). Если необходимо разделить сеть на освещение и розетки, то нужно установить 2 дозовые коробки.

Если вы используете беспроводные выключатели, то монтаж скрытой электропроводки в доме будет значительно упрощён.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Бесплатные программы

В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.

«Электрик»

В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:

бесплатный доступ ко всем функциям;
русскоязычный интерфейс;
удобное расположение элементов управления в основном окне;
минимальные требования к производительности компьютера.

Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.

«Компас-электрик»

Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:

АСУ;
релейных и других защитных устройств;
логических контроллеров.

Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.

«1-2-3 схема»

Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:

размеры модульных аппаратов;
артикулы серийных изделий;
информация о корпусах с учетом требований к уровню защиты.

Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.

«Мобильный электрик»

Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.

Qelectrotech

Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.

Несколько слов о безопасности при электромонтаже

Поражение электрическим током крайне опасно для здоровья − вплоть до летального исхода. Поэтому соблюдение техники безопасности здесь необходимо. И основным жизненно важным правилом является работа в распределительных коробках исключительно при снятом напряжении (отключённом вводном автомате).

Также необходимо обратить внимание на изоляцию ручек рабочего инструмента. Ведь если даже напряжение снято, не стоит забывать, что мы живём в России

Всегда найдётся человек, который захочет «помочь ближнему», подняв флажок автомата вверх.

ФОТО: avatars.mds.yandex.netЕсли флажки вводного автомата вверх − работать нельзя

Когда скрытая проводка недопустима

Для начала нужно разобраться в двух основных разновидностях скрытой электропроводки. Она бывает несменяемой, замоноличенной в стене и сменяемой (в трубах, размещаемых в стене). Серьезные сложности возникают при установке системы внутри бетонной стены. Процесс сопровождается штроблением, но в панельных домах существуют особые ограничения на этот счет. Намного проще сделать штробы для проводов в кирпичной стене: она легко разрезается, кабель удобно крепится внутри подобных бороздок.

Допустимость монтажа скрытой проводки регламентируется не только правилами электрической безопасности, но и строительными нормами. Например, категорически запрещено выполнять штробление одинарного кирпича марки М-150, поскольку данный процесс приведет к разрушению рифленой части материала. Также запрещено размещать скрытые провода внутри домов из сруба.

Скрытая проводка по сгораемым основаниям запрещена

Как спланировать работу?

Для начала необходимо:

правильно провести расчеты
определить, какое количество материала необходимо
получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Поэтапный монтаж электропроводки в квартире

Рассмотрим основные этапы монтажа электропроводки своими руками, что из чего состоит, и перед чем идёт.

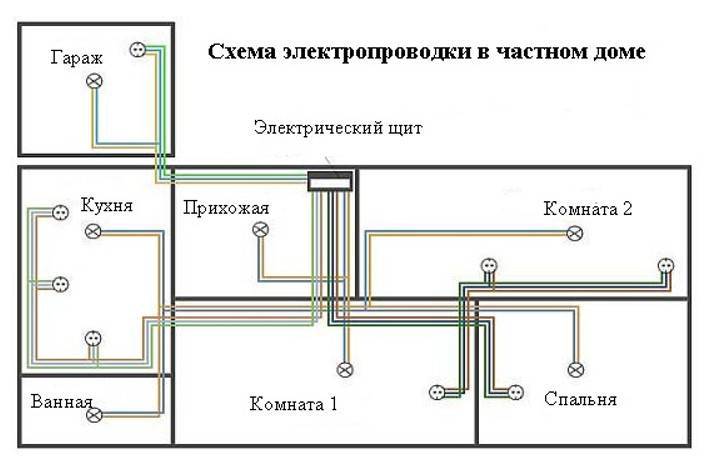

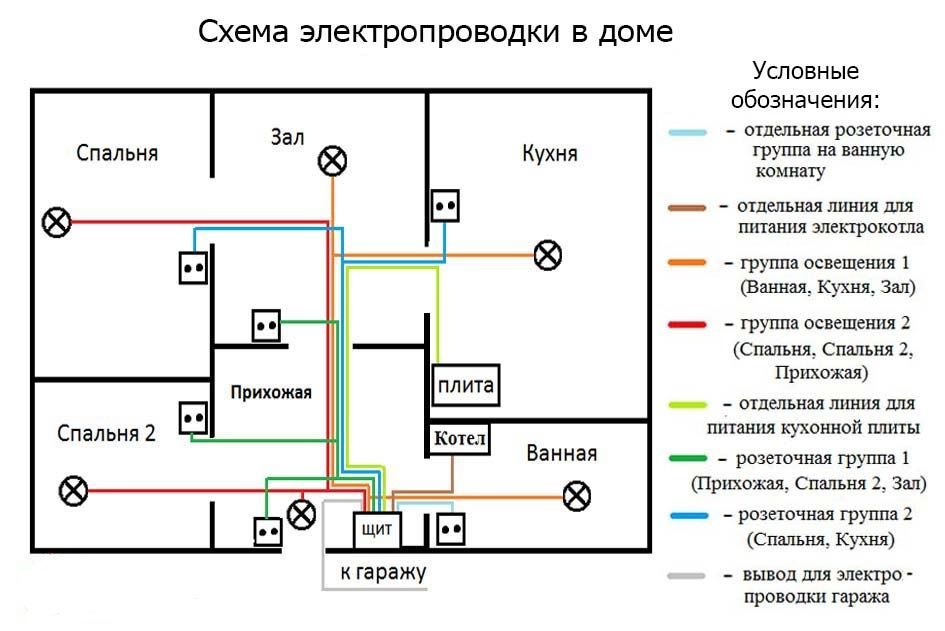

Составление схемы электропроводки

Составить схему электропроводки несложно и самому, главное заранее знать, что и где будет стоять, сколько розеток и выключателей понадобится. Также неплохо будет подсчитать суммарную мощность всех электроприборов. Например, вы знаете, что на кухне у вас будет электроплита мощностью в 2 кВт, а также электрический чайник, примерно такой же мощности.

Составление схемы электропроводки

Плюс ко всему, иногда будет включаться микроволновка (порядка 1 кВт), электродуховка (1,5-2 кВт). Суммируя мощность всех электроприборов на кухне, стоит понимать, что кабель в это помещение, должен прокладываться сечением не менее 6 мм². В таком случае, можно будет одновременно включать в работу электрочайник и печь, а также остальные потребители электроэнергии. Если уверенности в правильном подборе сечения кабеля, нет, то лучше будет пригласить для подсчета опытного электрика.

Расчёт количества провода для электропроводки

На следующем этапе, когда со схемой разобрались, можно будет уже подсчитать количество требуемых материалов для монтажа электропроводки в квартире:

Распределительные коробки;
Розетки и выключатели;
Кабеля.

Что при этом важно знать? Как правило, в каждую из комнат подводится свой отдельный кабель, на розетки, группу освещения и т. д

Провода должны идти ровно по стене, верх или вдоль. Наискось укладывать электропроводку нельзя.

Устройство штроб под электропроводку

На следующем этапе осуществляется резка штроб для проводов и их последующая укладка. Для устройства штроб используется специальное приспособление — штроборез. Если его под рукой нет, то можно воспользоваться болгаркой с диском по бетону и перфоратором.

При укладке кабелей в штробы, нужно использовать быстросхватывающийся раствор: алебастр или гипсовую шпаклевку. «Заморозив» провода в штробе, только после этого можно приступать к выполнению следующих работ. Таким образом, монтируются кабеля и распределительные коробки.

Установка электроточек

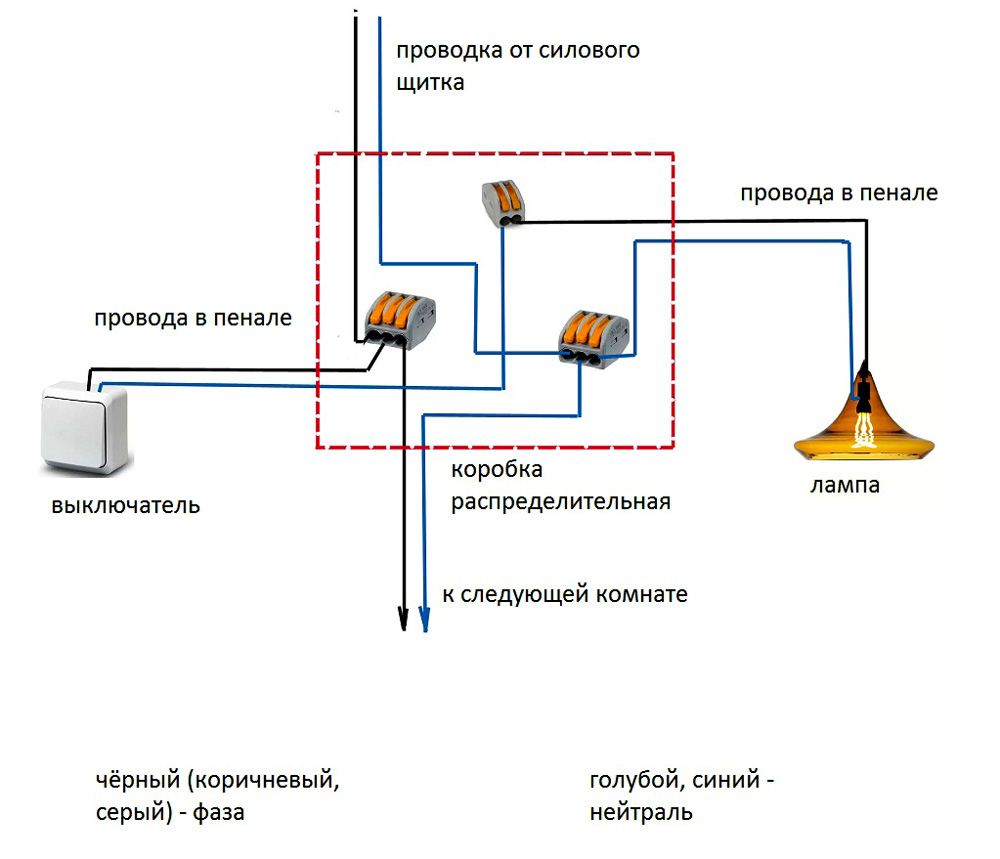

После того, как провода уложены в штробы, можно приступать к их соединению. Ранее уже рассказывалось о том, какие способы соединения проводов и кабелей наиболее предпочтительны. В первую очередь, это сварка и пайка. На сегодняшнее время, согласно ПУЭ, запрещено использовать скрутку проводов. Провода разрешается скручивать только для того, чтобы затем их спаять.

На заключительном этапе монтажа электропроводки своими руками, осуществляется установка и подключение электроточек. Для этого монтируются розетки и выключатели, подключаются светильники и люстры. Как правило, данная работа осуществляется электриками до того, как будет сделана окончательная отделка помещения (стен и потолков под обои).

Раскрутка компании

В качестве рекламы электромонтажной компании эффективно будет дать объявление в местные периодические издания, радио. Плодотворно также обратиться к владельцам крупных строительных компаний и предложить сотрудничество на выгодных обеим сторонам условиях.

В качестве дополнительной рекламы рекомендуется разместить название и телефон своей фирмы на собственном автомобиле компании или дать объявление в местную службу такси. Заключите договор с оптовыми продавцами электротоваров и предложите своим клиентам скидки на расходные материалы.

Дает положительный результат размещение объявления на форумах вашего города. Выбираются форумы со строительной или тематикой ремонта. Но самым эффективным в продвижении будет рекомендация от благодарных заказчиков.

Бесплатные программы

В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.

«Электрик»

В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:

бесплатный доступ ко всем функциям;
русскоязычный интерфейс;
удобное расположение элементов управления в основном окне;
минимальные требования к производительности компьютера.

Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.

«Компас-электрик»

Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:

АСУ;
релейных и других защитных устройств;
логических контроллеров.

Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.

«1-2-3 схема»

Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:

размеры модульных аппаратов;
артикулы серийных изделий;
информация о корпусах с учетом требований к уровню защиты.

Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.

«Мобильный электрик»

Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.

Qelectrotech

Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

3 комнаты.
Кухня;
Корридор;
Бойлер;
Стиральная машинка;
Система теплый пол в 3-х комнатах и кухне;
Электрическая плита;
4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Подбор материала и расчет сечения проводов

Перед подбором материала для будущей электропроводки следует определиться с объемом работ. При планировании полноценной замены рекомендуется использовать медные проводники. Наиболее удачным выбором будет ПВС. Он представляет собой соединительный провод с виниловой изоляцией, одна жила которого состоит из множества тонких проводов. Данный факт сопровождается увеличением электропроводности.

При частичной замене или прокладке следует использовать идентичный материал действующей электропроводке. Не допускается прямое формирование скруток между алюминиевыми и медными жилами. Это может привести к перегреву и нарушению целостности электрической схемы.

Таблица для определения сечения кабеля

Установка скрытой проводки

В основном в квартирах практикуется установка скрытой электропроводки посредством штробления стен. В результате данного процесса формируются специальные канавки для проводов (штробы).

Располагаются они горизонтально или вертикально.

Первые, как правило, формируются под потолком с отступом 200-250 мм, вторые идут к выключателям и розеткам. Дополнительная разметка с использованием длинной линейки, стержня, отбивочного шнура облегчит штробление стен.

В качестве инструмента можно использовать перфоратор для высверливания отверстий глубиной 25-30 мм.

Но если планируется установка дополнительных розеток в пол, то в данном случае много зависит от того какой он будет, если деревянный, то в штроблении нет необходимости.

Шаг 3.1: Монтаж электропроводки открытого типа

Самый быстрый, недорогой, и простой в реализации метод прокладки электропроводки. Ввиду того, что абсолютно каждый элемент электрической цепи постоянно будет на виду, значительно упрощается ремонт, и обслуживание системы в будущем.

Но, такой монтаж имеет свои важные тонкости, и требует правильного выполнения всех этапов работы. Более того, открытый монтаж кабеля несколько ограничивает применения проводников в жилом помещении. Часто при таком решении страдает внешний вид здания, а также сама проводка – из-за высокого риска повреждения.

Установить наружную проводку довольно просто. Для нее в большинстве случаев покупают кабель марок: АПР, АППВ или АПРВ. Монтировать их на стены можно двумя методами:

С помощью нарезанной полосами жести (шириной по 1-1,5 см.), с прокладкой электротехнического картона;
Используя пластиковые крепежные устройства, жидкие гвозди, специальный клей и т.п.

Важно! Если провод укладывается по поверхности, изготовленной из горючих материалов, то под абсолютно каждый кабель необходимо дополнительно проложить теплоизолирующую трубку необходимого цвета и диаметра.

Еще несколько крайне важных моментов касаемо монтажа наружной электропроводки:

При замере расстояний от крепежа к крепежу для кабеля, проверяйте, не будет ли провисаний на линии. Минимальное расстояние от углов и участков для монтажа электроприборов – 5 см.;
Пристального внимания требуют главные элементы сети (подрозетники, коробы под выключатели и т.д.). Их необходимо монтировать на подставки из дерева или пластмассы, что позволит увеличить изоляцию. Размеры подставок подбираются так, чтобы они были полностью скрыты от глаз;
Как только вы проведете укладку всех необходимых проводов, приступайте к «сборке» (коммутации) схемы. Для этого необходимо завести провода в коробки, оставив по полметра-метру запаса. Такая длина наиболее удобна для дальнейшего монтажа электроприборов.

Технология монтажа электродвигателей

На место установки двигатель может поступать прямо с предприятия изготовителя, со склада и после проведения ремонтных работ. Устанавливаться он может на плиту стальную или чугунную, металлическую раму сварной конструкции, специальные салазки или кронштейн. Все эти элементы должны быть выверены по осям установки двигателя в горизонтальной плоскости и закреплены при помощи фундаментных болтов. Отверстия под них обычно выполняют при осуществлении строительных работ, если это предусмотрено рабочим проектом. В этом случае заблаговременно в необходимых местах оставляют пробки, изготовленные из дерева.

Если это не предусмотрено проектом, то выполняют вначале разметку, согласно монтажно-установочных размеров, которые указаны в инструкции компании производителя. Затем выполняют пробивку отверстий необходимого диаметра с помощью пневмо- или электромолотков. Также необходимо замерить высоту до оси вала двигателя, чтобы определиться с толщиной подкладки, устанавливаемой под лапы. Она не должна превышать 5 мм. Только так может быть обеспечена правильная центровка электродвигателя. От этого показателя зависит надежность работы изделия. В настоящее время центровку валов выполняют с помощью лазерных систем, что позволяет отцентрировать с большой степенью точности, что отразится на сроке эксплуатации.

При наличии клиноременной или ременной передачи у двигателей необходимым условием их правильной эксплуатации является соблюдение 2 факторов – параллельность валов и совпадение средних линий шкивов. Только при таких условиях ремень не будет соскакивать. Здесь необходимо с помощью выверочной линейки проверить расстояние между центрами валов и ширину шкивов. Линейка при этом должна касаться двух шкивов в 4 точках. Но такую выверку можно выполнять, когда расстояние между осями валов не превышает 1,5 м. При превышении этого размера для этого понадобится стальная струна и скобы, которые временно устанавливаются на шкивы. Выверка может осуществляться с применением тонкого шнура. Он натягивается между шкивами.

При разной ширине шкивов должно соблюдаться условие одинакового расстояния от средних линий шкивов до выверочной линейки, струны или шнурка.

После выверки электродвигатель надежно и прочно закрепляется к основанию болтами. Затем опять проверяют выверку – она не должна нарушаться.

Двигатели массой до 50 кг устанавливают вручную, выше этой цифры – с помощью грузоподъемных механизмов.

Перед монтажом электродвигателя необходимо замерить сопротивление изоляции. У изделий постоянного тока такой замер выполняют между якорем и катушками возбуждения, а также проверяют сопротивление изоляции щеток, катушек возбуждения и якоря по отношению к корпусу.

У электродвигателя с короткозамкнутым ротором сопротивление изоляции измеряют обмоток статора к корпусу и по отношению друг к другу и к корпусу. Но это зависит от количества выведенных обмоток. Если их 3, то измеряют только по отношению к корпусу, если 6 – то добавляется измерение обмоток статора.

У изделий с фазным ротором измеряют еще 2 вида сопротивления изоляции:

между статором и ротором;
щеток по отношению к корпусу.

При соответствии результатов измерения нормам электродвигатели включаются в работу. Если имеются отклонения, то должна быть выполнена сушка изоляции обмоток.

После установки электродвигателя проводится его пуск в работу. По существующим регламентам изделия проверяются на приработку – мощные через 72 час. после пуска, остальные через 24 ÷ 48 час. Для этого выполняют техническую диагностику параметров вибрации и температуры соответствующими приборами (виброанализатором, тепловизором). Кроме того, контролируют параметры смазок и масел с использованием специальной мини лаборатории.

Подведем итоги

Чтобы электропроводка не доставляла проблем и выполняла возложенные на нее функции, следует со всей ответственностью подходить к планированию, проектированию и монтажу каждого элемента. Потому даже при обращении к специалистам следует знать технические нюансы организации электропроводки, чтобы избежать любых оплошностей и нарушений техники безопасности.

Метки: монтаж электропроводки, прокладка электропроводки, типичные ошибки, электропроводка
