Отличительные черты лестницы с забежными ступенями и 3 преимущества

Этап #2. Расчет конструкции

Прежде, чем начинать строительство лестницы, необходимо провести предварительный расчет всех ее элементов. И разработать чертеж с указанием размеров конструкции, количества ступеней, их ширины и высоты.

Угол подъема

Первая важная характеристика – угол подъема (наклона), от которого зависит высота и длина лестницы. При одинаковой высоте, лестница с углом подъема в 25° всегда будет длиннее, чем лестница с углом в 35° или 45°. К примеру, лестница с углом 25° и высотой 3 м формирует проекцию пролета, равную 6,4 м. Лестница такой же высоты с углом 35° — проекцию пролета 4,3 м. Лестница с углом 45° — проекцию пролета 3 м.

Иными словами, чтобы построить лестницу с углом пролета 25°, необходимо затратить в 2,35 раз больше материалов, чем при постройке лестницы с углом 45° (при одинаковой высоте обеих конструкций).

Размеры ступеней

Выбрав высоту и угол наклона лестницы, необходимо разбить конструкцию на ступени. Оптимальные размеры: высота ступени – 16-20 см, ширина – 27-30 см.

Если сделать ступени выше 22 см, то по ним будет тяжело подниматься, особенно пожилым людям. Люди, привыкшие к традиционному шагу ступеней, будут спотыкаться, не донося подошву обуви до следующей ступени при подъеме. При спуске возможно падение. Слишком низкие ступеньки (ниже 15-14 см) также неудобны. По ним взрослый человек будет «семенить». Хотя для пожилых людей они более безопасны. Подходят они и для детей.

Что касается ширины ступени, то делать их меньше 25 см неразумно. Стопа будет соскальзывать при шаге на проступь. Ширина ступени больше 31-32 см заставит человека удлинять шаг, чтобы попасть на последующую ступень.

При выборе размеров ступени можно воспользоваться формулой: 2Н + L = 60-64 см. В этом случае H – высота ступени (подступенка), L – ширина ступени (проступи). К примеру, приведенные выше цифры оптимальных размеров отлично укладываются в расчеты: 2 х 16 см + 30 см = 62 см.

Ширина лестницы

Ширина лестницы обычно зависит либо от расстояния между стенами, куда ее нужно вписать, либо от наличия свободного пространства. Нежелательно выбирать ширину менее 80 см. Это слишком узкая лестница, поднимаясь (спускаясь) по которой человек будет ощущать себя, идущим по туннелю. Кроме того, по такой лестнице неудобно (или невозможно) переносить мебель. Оптимальная ширина – больше 0,9 м.

О расчетах конструкции лестницы подробно изложено в видео:

Технические требования к забежным лестницам

Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.

Существует ряд требований для данной лестницы

Основные технические параметры для возведения конструкции следующие:

1. Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
2. На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
3. Высота ступеней варьируется в пределах от 12 до 22 см.
4. Край проступи не должен выступать более чем на 4 см.
5. Ограждения высотой от 90 до 120 см.
6. Ширина марша – не менее 90 см.
7. Оптимальный угол наклона – 30°, но не более 45°.
8. При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
9. При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.

В данном видео вы подробнее узнаете о забежной лестнице: Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.

Геометрия ступеней

Как видно из этой формулы, высота шагов должна быть связана с их шириной. Чем круче лестница (и, следовательно, чем выше ступеньки), тем меньше должна быть их ширина. Хотя каждый владелец дома на одну семью мог бы адаптировать размеры ступеней исключительно под свои нужды – это нецелесообразно и не практично. Даже в частном доме лестница должна быть удобной для всех, в том числе для посетителей. Оптимальной в жилых домах считается лестница, где высота ступеней составляет 17 см, а ширина – 29 см. В домах на одну семью чаще всего высота этажей составляет 275 см (при высоте помещения 251 см и толщине потолка 24 см). Эти 275 см можно разделить на 16 ступеней по 17,2 см каждая.

Стоит отметить, что данные расчеты не всегда применимы к забежным лестницам. Из-за имеющихся особенностей ее параметры могут несколько отличаться.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Проектирование и расчет размеров лестницы

При проектировании лестницы с поворотом на 90 градусов необходимо соблюдать следующие требования:

• размер ступенек по широкому краю должен быть более 400 мм, по узкому краю – 100 мм;
• высота должна варьироваться в пределах 15-25 см;
• на поворотах у ступенек должна быть одинаковая ширина;
• край проступи ступени не должен быть больше 40 мм;
• при изготовлении П-образного изделия расстояние между маршами не должно быть менее ¼ ширины;
• расстояние между лестничными маршами должно превышать 2 метра.

Расчет лестницы с поворотом на 90 градусов можно выполнить самостоятельно, либо воспользовавшись онлайн-калькулятором лестниц. Однако следует учитывать, что механизм вычислений и чертежа своими руками будет зависеть от типа конструкции.

Для П-образного изделия:

• отметим центр изгиба, радиус которого совпадает с внутренней частью устройства;
• определим оптимальное количество ступенек (с учетом 3 ступеньки на 800 см);
• разделим конструкцию вдоль на две части прямой АВ;
• середину лестничного марша обозначим кривой АС;
• отложим от АВ прямую, равную ½ ширины ступени;
• поставим точку 1;
• от нее отложим отрезок, равный ширине ступеньки;
• ставим точку 2;
• по данному принципу находим точки 3, 4, 5, 6, 7;
• проводим отрезок DE, который разделит устройство на нижнюю и верхнюю часть;
• проводим отрезок 1А, который пересечется с DE;
• начертим отрезок 2А;
• на линии DE ставим точки 3, 4, 5, 6, 7, длина отрезка между ними будет равна расстоянию между точками 1 и 2;
• соединим точки 3 на отрезке АС с точкой 3 на DE и т.д.;
• рассчитываем другую половину устройства аналогично.

Для Г-образной:

• отрезок АС совпадает с прямой стыка угловых ступенек;
• на изогнутом отрезке обозначим точку b, которая равна ширине ступенек;
• определяем оптимальное число ступенек;
• через конец отрезка 4 проведем прямую ЕB;
• точка В является точкой пересечения прямых ЕВ и АС;
• начертим произвольную прямую AD;
• обозначим на ней точки 4, 3, 2;
• проведем прямую В4;
• соединим все точки отрезка АВ.

Для каждого вида лестницы имеются свои схемы

Типы лестниц

Наиболее строгие требования предъявляются к главной лестнице, ведущей в жилые помещения: она должна иметь ступени не выше 19 см и позволять покинуть здание в случае опасности (поэтому их называют эвакуационными лестницами). Поэтому главная лестница в домах для одной семьи должна иметь минимальную огнестойкость 30 минут (класс огнестойкости R-30). Однако такие требования не предъявляются к дополнительным лестницам – например, в подвал или на чердак. Лестница может иметь разные пространственные формы. Лестницы однопролетные без лестничных площадок – они могут быть прямыми, веерообразными или вьющимися. Лестницы с лестничными площадками могут быть прямыми или ломанными.

Ограждения и балясины

Немалую роль в интерьере играют декоративные элементы лестницы – перила и балясины. Их покупают готовыми. Но если у мастера золотые руки, ничего не мешает их изготовить самостоятельно.

Крепить балясины к ступеням саморезами нельзя – не надежно. Лучше использовать шканты – небольшие деревянные стержни по типу нагелей. Для них специально высверливаются отверстия в краях ступеней, которое должно быть меньше стержня на пару миллиметров. Перед вставкой шканта, отверстие заливается клеем или эпоксидной смолой.

В самих балясинах также просверливаются отверстия, увлажняются фиксирующим составом и элементы надеваются на деревянные стержни

Конструкцию осторожно подбивают киянкой для лучшей адгезии

На верхнюю балясину и опорный столб натягивается шнур или леска. Ее предварительно чернят, чтобы сделать точные отметки на всех декоративных элементах. Все лишние верхние части отрезают, соблюдая параллель с косоуром – так, ограждение ляжет ровно. Поручень либо надевается на балясины и прикручивается саморезами снизу, либо фиксируется сверху, но тогда места крепежа придется шпаклевать.

Готовую лестницу следует пройти сверху донизу шлифовальной машинкой или наждачной бумагой и очистить от мелкой стружечной пыли. После решают, какое оформление декоративными составами требуется – обычно, деревянные поверхности вскрывают лаком, морят или красят, если качество материала не лучшее.

Расчет лестницы с забежными ступенями

При проектировании делая чертеж забежной лестницы, необходимо произвести все расчеты для простой маршевой лестницы и расчеты поворотных ступеней.

Забежные ступени можно рассчитать одним из следующих методов:

1. Графический – используется в случае резкого перехода от прямых к забежным.
2. Пропорций.
3. Датский.
4. Подъема линии.
5. Разверток.

Прямые участки рассчитываются как для простой маршевой лестницы

Важно помнить, что ширина проступи в центральной части всех ступеней должна быть одинаковая

Расчет датским методом и методом подъема линии удобнее выполнять при использовании специальных графических программ.

В данном случае мы разберем самый простой и наиболее распространенный графический метод и метод пропорций.

Графический метод

Графический способ расчета используется при резком переходе от прямых ступеней к поворотным.

Разберемся с обозначениями на рисунке: L – это ширина лестницы; С – середина марша, по которому обычно осуществляется движение; А – точка радиуса поворотной лестницы; R –радиус поворота по внешнему контуру; b – ширина проступи; s – широкая сторона поворотной ступени; m – узкая сторона.

Для определения забежных ступеней необходимо выполнять чертеж в масштабе, чтобы потом было удобно использовать полученные значения.

1. На поворотном участке по лини С следует отметить размер ступени b.
2. Соединим точку А с краями отрезков b и проводим линию до конца лестницы.
3. Итогом действия являются полученные формы ступеней с параметрами m — не менее 10 см и s — не более 40 см.

оворотные ступени будут удобнее, если выполнить плавный переход с прямого марша на поворотный участок и обратно. Для этого рассмотрим другой способ расчета.

Метод пропорций

Поворотная лестница с плавным переходом рассчитывается немного сложнее. Но если следовать инструкциям, то проблем при расчетах возникнуть не должно.

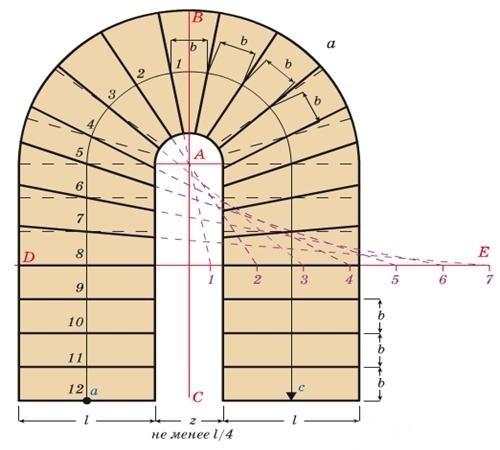

Разберем расчет забежной лестницы с поворотом на 180°:

Опираясь на представленный выше рисунок, необходимо выполнить следующие шаги:

• Отмечаем точкуА, аналогично с графическим методом обозначается в центре окружности с радиусом, равным углу поворота.
• Определяем, какое количество поворотных ступеней будет на лестнице, чем больше ступеней, тем комфортней будет поворот.
• По краю последних прямых ступеней проводим отрезок DE. Обозначим отрезком АВ середину лестницы, а отрезком ас — середину марша.
• На ac начиная от отрезка AB отмечаем отрезок, равный половине ширины прямой ступени b. Получаем точку 1 на ас, эта точка является краем центральной забежной ступени. От точки 1 откладываем уже полную ширину прямой ступени и получаем точку 2. Выполняем аналогичные действия до тех пор, пока не подойдем к началу прямых ступеней, в нашем примере это до 7-й точки.
• Чертим линию через точки 1 и А до пересечения с линией DE, отмечаем точку 1 на линии DE. Таким же образом отмечаем точку 2 на линии DE.
• После этого откладываем получившийся отрезок 1-2 на линии DE дальше по линии с отметками до 7-й точки.
• Соединяем соответствующие точки с 3-й по 7-ю на линии DE и ac.
• В результате получаем размеченные поворотные ступени. Такие же действия необходимо провести с противоположной стороны.

Похожим способом можно рассчитать забежные ступени для Г-образной лестницы.

Определяем точку А, таким же образом, как и предыдущих случаях.

Проводим линию АС, которая проходит ровно посередине угла поворота. Далее необходимо определиться, каким образом будут располагаться поворотные ступени:

• Одна угловая ступень, разделенная АС пополам.
• Две угловых ступени, расположенных по обе стороны от линии АС, тогда от линии откладываем полную ширину проступи.

Рассмотрим второй вариант:

1. На ас, которая обозначает середину марша, откладываем отрезок b (ширина проступи).
2. Определяем число забежных ступеней.
3. По краю последней прямой ступени проводим отрезок EB. Точкой пересечения с отрезком АС будет точка В.
4. Произвольно отмечаем точку D и проводим линию AD.
5. На AD отмечаются точки 2, 3, 4 таким образом, чтобы отрезок 3-4 был равен двум А-2, а 2-3 был равен полтора А-2.
6. Проводим линии 4-В и параллельно ей из точек 2 и 3 до пересечения с АВ.
7. Полученные точки на АВ соединяем с аналогичными точками, на ас и получаем форму поворотных ступеней.

Монтаж своими руками

Изготовить и смонтировать лестницу самостоятельно гораздо сложнее, чем использовать готовый комплект для сборки. Однако у такого варианта есть ряд преимуществ:

• гораздо меньшая «цена вопроса» в связи с экономии на работе и возможности приобрести более бюджетные материалы;
• возможность проявить фантазию и не опираться на готовые проекты, а разработать собственный, уникальный и точно соответствующий компоновке и дизайну строения;
• получение удовлетворения от самостоятельно сделанной работы.

Для человека, ранее мало занимавшегося ремонтными и строительными работами, лучше остановить выбор на полностью деревянной модели максимально простой конструкции. Забежная лестница на тетивах или косоурах – лучший вариант для начинающего строителя.

Этапы работ:

• выполнение замеров, уточнение возможных поправок и выбор типа лестницы;
• создание эскизного проекта с тщательным расчетом всех параметров конструкции;
• закупка необходимых материалов и инструмента, крепежных изделий (в зависимости от планируемого способа соединения деталей);
• подготовка материалов к сборке – распил, подгонка, поверхностная отделка;
• монтаж.

При этом следует учесть, что выбранный тип конструкции следует проверить не только на совпадение размеров и удобство использования, но и на нагрузочную способность. Так, лестница забежная на косоурах (с одной несущей балкой), возможно, удовлетворяет условиям прочности в целом. Но при креплении ступеней и подступенков только посредине есть риск их перекоса в процессе эксплуатации или поломки из-за плохо распределенной нагрузки. Закрепленные с двух сторон проступи и подступенки дают больше уверенности в долговечности модели.

При монтаже на тетивах выбор между способами крепления делается в пользу более простого для монтажника, как и установке на косоуре.

Важно помнить, что любые пазы в досках или брусьях требуют специального инструмента – фрезера. В противном случае получить ровные, одинаковой глубины пазы, не требующие дополнительной обработки перед монтажом, получить крайне сложно. Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями

Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений

Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями. Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений.

Расчет междуэтажной поворотной лестницы 90 градусов

Чтобы рассчитать параметры поворотной лестницы на второй этаж с углом поворота в 90 градусов, прежде всего надо будет определить точку А (центр дуги, параметры которой совпадают с внутренним радиусом поворотной лестницы). Второй шаг – это определение количества поворотных ступеней. Здесь стоит учитывать одно золотое правило – чтобы поворотные ступени отличались небольшим углом поворота (для большего комфорта передвижения по лестнице), их должно быть достаточно.

Выполняя расчет поворотной лестницы Г-образного типа следует отметить точку А от которой провидится прямая АС. Дальше надо будет определиться с расположением ступенек. Здесь возможны два разных варианта:

1. Проведенная прямая АС делить одну из поворотных ступенек пополам.
2. Две поворотные ступени своими краями соприкасаются с АС. В этом случае на чертеже надо будет дополнительно отложить кривую, на которой откладываются еще и отрезки, равные ширине ступеней.

Теперь надо будет определить количество поворотных ступеней. Например, если таких ступеней будет всего 4, то в этом случае в точке окончания четвертой ступеньки проводится прямая, которая на схеме поворотной лестницы будет обозначена как ПР (точка Р – это пересечение прямой с АС).

От точки, которой отмечается центр изгиба поворотной лестницы надо отложить еще один отрезок АД, на котором и отмечаются соответствующими точками три отрезки. Конец третьего полученного отрезка соединяется с точкой Р. То от начала и до конца второго отрезка также поводятся две линии так, чтобы они пересеклись с линией АР. Точки, которые получаться на участке АР надо будет соединить с началом и концом полученного после проведения этих действий третьего отрезка. Линии, которые получаться в результате, определяют будущую конфигурацию поворотных ступенек.

Поворотная лестница с углом поворота на 90 градусов может рассчитываться не только вручную, но и при использовании специального онлайн калькулятора. Таким способом рассчитать конфигурацию лестничной конструкции намного удобнее и быстрее.

Расчет конструкции поворотной лестницы с углом поворота 180 градусов

Поворотная лестница на 180 градусов является довольно популярной конструкцией в загородных домах. Ее, как и в первом случае, можно рассчитать, используя онлайн калькулятор. Но можно выполнить все необходимые расчеты и самостоятельно. Для того, чтобы выполнить расчет П-образной поворотной лестницы на бумаге надо будет отметить точку А (центр изгиба лестничной конструкции). От этой точки надо будет отложить радиус поворотной лестницы.

Теперь надо будет определить, из скольких поворотных ступенек будет состоять поворотная лестница. В большинстве случаев, чем больше в конструкции лестницы таких ступеней, тем удобнее она в эксплуатации. Все количество таких ступеней должны быть отмечены на чертеже. А начало первой прямой ступени отмечается проведением прямой линии ДЕ. Поворотная лестница на 180 градусов делиться на чертеже линией АВ на две равные половины. Середину марша поворотной лестницы обозначают кривой. Затем на кривой от прямой АВ в стороны откладываются отрезки, равные ½ ширины ступеньки.

Полученную точку обозначаем, как 1 и от нее перпендикулярно точке 1 откладываем отрезок, который соответствует заданной в проекте ширине ступеньки, и полученную точку называем 2. Таким образом, надо отложить столько отрезков и обозначить точек, сколько планируется обустроить поворотных ступеней. После этого надо будет провести через точку 1 и А линию, которая бы пересеклась с прямой ДЕ. И так надо поступить с каждой из точек 2, 3 и т.д., отмечая соответствующие точки пересечения прямых на линии ДЕ. Линии на чертеже, которые соединяют точки с одинаковыми цифрами и определяют геометрию будущих ступеней.

Расчет второй половины, из которой состоит поворотная лестница этого типа, выполняется все по той же аналогии

К слову, используя этот метод расчета можно создать проект и забежных ступеней, которые, если брать во внимание фото из интернета и новых проектов, пользуются сегодня не меньшей популярностью, чем поворотные лестницы
